Элементы водостоков
В их перечень входят:
- Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
- Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
- Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
- Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
- Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
- Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
- Труба водосточная. Предназначена для вертикального стока воды.
- Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
- Слив. Отводит воду из системы в почву.
- Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
- Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
- Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
- Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
- Хомут крепежа трубы к фасаду здания.
- Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
- Поворотный отлив карнизного свеса для пристенного крепежа.
Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

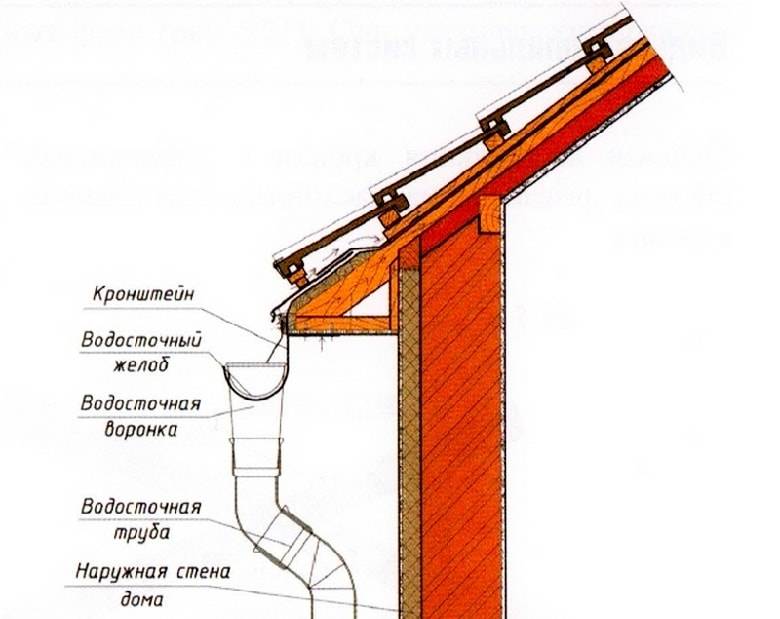

Разбираем как крепить водостоки к крыше
Чтобы вода стекала как надо, необходимо крепить водостоки к крыше так, чтобы водные потоки без препятствий прошли через весь сток. Крепление должно быть таким, чтобы не произошёл обвал труб из-за деформации в летний сезон, а также от давления снега в зимнее время года.
Что закрепить водосток к крыше, для начала надо выбрать кронштейны, которые можно регулировать по высоте или с помощью удлинителя, применяющийся в монтаже стропильных досок.
Для крепления водостока необходимо:
- Рассчитать угол наклона желобов;
- Произвести разметку крепления;
- Рассчитать расстояние около 2,3 см от доски или стены вашего дома для установки желобов;
- Обозначить карандашом точки для крепления;
- Проверить правильность наклона;
- Проверить зазор до 5 мм между краями соединительных частей.
Учитывая данные советы, вы сможете проверить правильность крепления вашей водосточной системы.
Проверка корректного крепления позволяет избежать неправильного крепления водостока, что в последующем может привести к его поломке и протеканию. Если вы один раз проверите все правила монтажа, то в последующем сможете наслаждаться своей водосточной системой.
Литература
Выбор водостоков по параметрам
Пропускная способность водостоков определяется диаметром труб и желобов. Эти параметры, как правило, указываются в маркировке. К примеру, могут быть маркировки 100/75, 125/90, 150/110.
У разных производителей параметры водосточных систем различны. Для их состыковки не обойтись без переходников. Но в этом случае увеличивается риск протечек. Поэтому лучше, чтобы все элементы были изготовлены одной компанией.
!
Не пытайтесь соединять элементы водостоков разных производителей — они не состыкуются.
Чтобы точно рассчитать необходимые размеры водостоков, нужно знать площадь поверхности ската крыши.
Схема 1. Расчет эффективной площади крыши.
Если крыша плоская (угол уклона менее 10 градусов), эффективной будет вся ее площадь:
Е1 = А х С

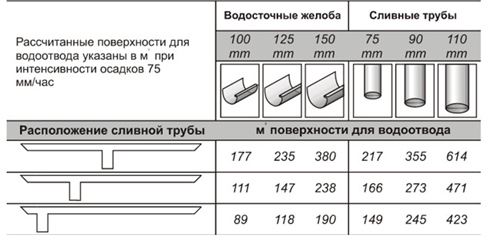

Чтобы подобрать размеры труб и желобов, воспользуйтесь приведенной ниже таблицей.
Подбор диаметра желоба и трубы. (схема №2)
На выбор места и количества стоков влияет длина свеса кровли. Если она менее 10 м, устанавливается один сток. Если более 10 м — два.
Количество сливов зависит от длины свеса кровли. (схема №3)
О пластмассовых водосливах
Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:
- диаметр малой трубы составляет 87 мм;
- ввиду малого веса деталей устроить водосточную систему можно в одиночку;
- максимальный шаг установки крюков – 50 см;
- воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
- пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
- расстояние между хомутами труб – не больше 150 см.
Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.
Практические советы по монтажу металлического водостока для крыши
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Частный дом должен быть снабжен системой водостока, с помощью которой будет осуществляться отвод талых и дождевых вод с поверхности крыши. Эта мера защитит фасад дома от излишней влаги и разрушения фундамента. Чаще всего для этого используются металлические водостоки для крыши, монтаж которых можно выполнить своими руками. Чтобы сделать все правильно, надо иметь некоторое представление о материалах, устройстве и методах изготовления водоводов.
Виды водостоков
Наиболее популярны системно проработанные металлические или пластиковые водостоки промышленного изготовления от российских и зарубежных поставщиков. Обилие всевозможных решений для сопряжений, переходников, креплений, легкость монтажа, возможность установить такой водосток своими руками обеспечивает им стабильную популярность среди покупателей. Несомненным достоинством также является прозрачность формирования цены, так как имеется поэлементный прайс на все составляющие системы. Оценить приблизительные затраты для покупки всех необходимых материалов для монтажа водостока для крыши доступно каждому желающему.
Из чего производят водосточные системы
В наше время самыми популярными материалами для производства водостоков являются пластик и металл. Каждый из этих материалов имеет ряд неоспоримых преимуществ и несколько недостатков.

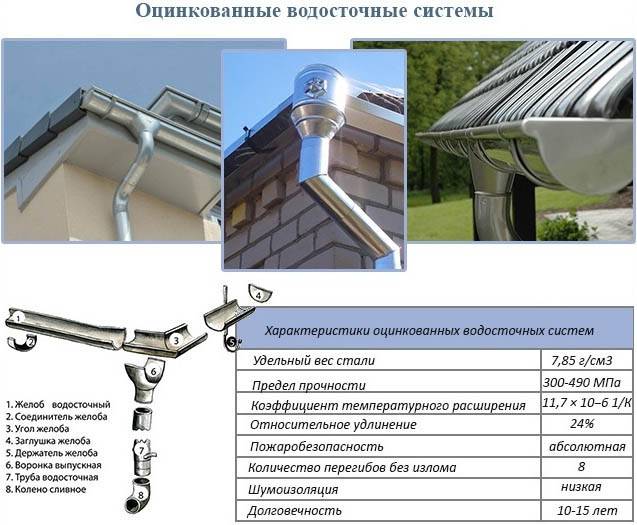

В ближайшем прошлом водосточные системы производились исключительно из одного материала – оцинкованной стали. Ее повсеместно использовали не только для производства труб и водоотводов, но и для изготовления кровельного покрытия. Несмотря на это, в последнее время оцинкованную сталь на строительном рынке все чаще стали заменять конструкциями из пластика.
Использование изделий из пластика при монтаже систем водостока имеет ряд преимуществ. Например, полимеру можно придать почти любой цвет форму. Это дает возможность при помощи водосточных труб не только сохранить конструкцию здания от нежелательного воздействия влаги, но и реализовать любые дизайнерские идеи.
Дизайнер сам может подобрать те пластиковые водосточные трубы, которые лучше все подойдут для внешнего вида вашего дома и не будут выделяться на общем фоне. Еще одним важным преимуществом системы водостока, созданной из полимеров, является их производство готовыми наборами, которые можно легко собрать без помощи специалистов.
Стоит учитывать, что любой готовый набор обычно обходится дороже, чем все элементы по отдельности. На этом можно сэкономить, если не приобретать готовые конструкции, а самому изготовить систему водоотвода, выбрав желоба и пластиковые трубы из широчайшего ассортимента на строительных рынках.
Так или иначе, нужно знать, что явным недостатком пластиковых водостоков является слабый уровень устойчивости к регулярным заморозкам и разморозкам. Продумывать конструкцию пластиковой системы водостока нужно таким образом, чтобы вода в ней не застаивалась и, самое главное, не замораживалась в зимний период. Во время зимних оттепелей нередко можно наблюдать таяние снега, при этом ночью зимой еще довольно холодно.
Это может повредить полимерные трубы и привести к образованию в них трещин. Безусловно, помимо пластиковых систем, широко распространившихся в последнее время, водосточные трубы могут быть выполнены из других материалов. На рынке представлены водостоки из меди или других сплавов. Однако зачастую эти конструкции стоят довольно дорого и могут серьезно отразиться на вашем бюджете.
При всем этом, большинство россиян по-прежнему выбирают систему водоотвода из оцинкованной стали, обуславливая это их надежностью и простотой. Сейчас на рынке появилось альтернативное решение – металлические конструкции с покрытием из полимера. В них сочетаются все плюсы двух материалов, исключающие взаимные недостатки. Но это не могло не сказаться на стоимости продукта, эти трубы дороже обычных примерно в 2-3 раза.
