Приборы качества воды
В данную группу приборов входят:
- специальное гидромагнитное устройство (ГМС);
- фильтр универсальный колбовый;
- стабилизатор давления — аквастоп.

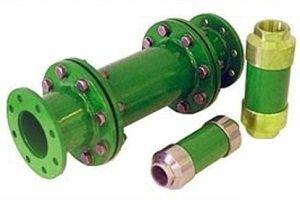

ГМС – это специальное гидромагнитное устройство, преобразующее содержащиеся в воде посторонние мелкие примеси – взвесь откладывающуюся на фильтре, который очищается по определенным дням. Установка ГМС требует применения счетчика контрольного расхода воды, имеющего защиту от намагничивания.
В паре с ГМС используются фильтр колбовый выполненный в едином корпусе, разделенном на три части: секции: для накопления посторонних примесей, секции удаления хлоросодержащих веществ и третьей камеры, где осуществляется окончательная очистка водопроводной воды с увеличением показателя «мягкости».
Аквастоп – устройство, используемое для экстренного перекрытия подачи воды в случае перепада напора воды в системе водоснабжения.
Установка ПП трубопровода
Установка ПП трубопровода
Монтаж трубопровода может быть закрытым и открытым. В случае открытого монтажа магистраль маскируется гипсокартоном или попросту остается на виду. При закрытом монтаже трубы замуровываются в предварительно штробированные пол и стены.
Очевидно, что открытый монтаж пользуется большей популярностью.
Первый этап. Вначале нужно определить, на какой дистанции от стояка будет пролегать внутренняя разводка. С учетом полученных данных обрезается труба под стояк.
Второй этап. В стояках верхней и нижней квартир необходимо нарезать резьбу, используя клупп. Затем стояки закупориваются таперами, и происходит сборка полипропиленового стояка.
Третий этап. Возобновляется подача воды для проверки герметичности соединений. Если результат положительный, то необходимо установить разводку (с учетом месторасположения сантехники, водного счетчика и фильтра). К унитазу нужно провести лишь холодное водоснабжение.
Четвертый этап. Ко всем сантехническим приборам следует подключить гофрированные шланги. Также перед каждым прибором устанавливается шаровый кран.
Варианты разводки
Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

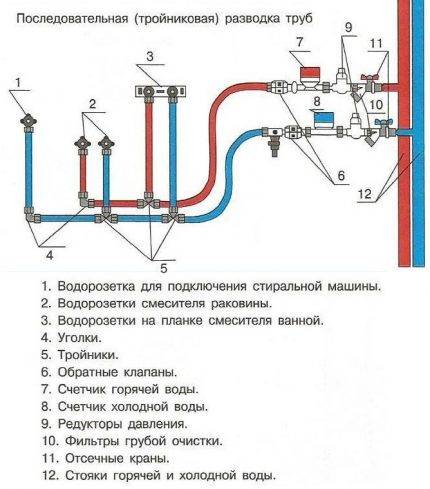

Последовательная разводка
Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.
Тройниковая разводка водопровода
- Преимущества системы. простой монтаж, экономия материалов.
- Недостатки. зависимость точек потребления воды друг от друга. Для ремонта или осмотра одного прибора или потребителя отключается вся система. Возникают перепады давления воды при одновременном открытии всех точек.
Параллельная разводка
В данной системе необходимо наличие коллектора. имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.
Пример коллекторной разводки водопровода
- Преимущества. отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
- Недостатки. трудоемкий процесс, высокая стоимость, достаточно большое число разводок.
Как правильно выбрать и рассчитать диаметр пластиковых труб для водопровода вы можете узнать из нашей другой статьи.
Больше информации о разводке тройниковой и коллекторной схем водоснабжения есть в этой статье.
Если нужно выбрать смеситель для ванны, то полезные советы есть на этой странице http://okanalizacii.ru/santeh_vodoprov/krany/kak-vybrat-smesitel-dlya-vannoj-s-dushem.html. Разбираем особенности каждого из типов.
Схемы разводки санузла
Разводка зависит от планировки сантехнического узла. Схемы прокладки труб разные для обособленных помещений и объединенной ванной комнаты с туалетом
Особенно важно выполнять правильную разводку для первого варианта
Объединенный санузел
При обособленных помещениях давления в системе должно быть достаточно, чтобы была возможность использовать одновременно все подключенные сантехнические приборы.
Если же санузел представляет собой объединенную ванну с туалетом, тогда можно не принимать во внимание этот нюанс. Однако возникает необходимость учитывать другие моменты
Объединенный
Когда ванная комната объединена с туалетом, можно выполнить последовательную схему разводки. Ведь при такой планировке только один человек будет использовать ванну, душ или унитаз. В этом случае на систему приходится минимальная нагрузка. Поэтому давление в трубопроводах не упадет.
В результате из кранов и других приборов будет поступать вода с достаточным напором. При объединенной планировке можно проложить отдельный трубопровод с холодной водой только к стиральной машине.
Ванная
Нередко в ванной комнате устанавливается стиральная машина. Для ее работы требуется холодная вода. Во время забора жидкой среды из водопровода может упасть давление в системе. Поэтому к стиральной машине обычно прокладывают отдельный трубопровод.
Такую же схему используют для обособленного душа. Она позволяет избежать перепада давления. При ином монтаже полипропиленовых труб в ванной будет возникать дискомфорт во время работы оборудования.
Ведь при падении давления резко изменяется температура воды. Поэтому станет некомфортно выполнять водные процедуры под душем.
Туалет
Обычно разводка полипропиленовых труб в туалете подразумевает выполнение врезки в вертикальную магистраль. Особенностью такого санузла наличие только одного водопотребляющего прибора — это унитаз. Рекомендуется к нему прокладывать отдельный трубопровод.
Это позволит сохранить давление в системе, проведенной в ванную комнату, когда в унитазе будет спускаться вода. Однако такая рекомендация не является обязательной к выполнению, потому что при использовании туалета расходуется минимальное количество жидкости.
Комплектующие для труб из полипропилена
Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.
Для труб из полипропилена выпускается большое количество комплектующих
При их покупке важно выбирать детали от того же производителя, что и трубы
Муфты
Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.
Переходники
Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у двух противоположных концов элемента разный.
Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.
Уголки
Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.
Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.
Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.
Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.
Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки
Крестовины и тройники
Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.
Обводы
Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.
Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.
Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.
Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам
Типовые схемы разводки
Схемных решений относительно разводки линий водопровода из пропилена встречается множество. Каждая из отдельно взятой схемы обычно рассматривается с учётом финансовых затрат на сооружение и с оглядкой на технические требования к помещениям объекта.
Чаще всего применяется классическая схема разводки, однотипная по отношению к линиям ХВС и ГВС.
Стандартная схема разводки холодной/горячей воды в домах муниципального хозяйства. Подобные решения встречаются чаще других. Однако в частных домах схема может несколько отличаться по причине иной планировки жилых помещений (+)
Подача воды выполняется от стояка централизованной магистрали отводом трубы с установленным на ней запорным краном. Далее последовательно монтируются системные элементы: фильтр, редуктор, счётчик, обратный клапан и осуществляется подключение на распределительный коллектор.
От коллектора холодная или горячая вода распределяется по сантехническим приборам. Такое решение традиционно используется при разводке водопровода в квартире.
Многие частные хозяйства пользуются автономной системой водоснабжения. Поэтому отход от традиционных схемных решений в таких случаях не исключается. Но обычно принцип коллекторного распределения для систем водоснабжения (не отопления) сохраняется в любом случае.
Бойлерные системы частного домовладения нередко предусматривают только подвод холодной воды. Причём источником холодной воды может вместо централизованной магистрали выступать, к примеру, скважина. Тогда схема разводки может быть, примерно, такой:

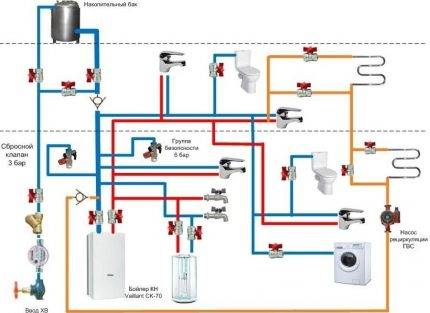

Распространённое схемное решение разводки водоснабжения в частном доме. Здесь используется только один главный ввод – холодная вода. Горячую воду получают через бойлерную систему (+)
Схема разводки в любом варианте должна предусматривать наличие запорных (отсекающих) вентилей для каждого отдельно взятого сантехнического прибора. Для схем автономного типа (с котлами или бойлерами) характерно обязательное наличие обводных линий на приборах, осуществляющих функциональный процесс.
Подобные решения позволяют оперативно переключать систему из автономного режима в режим централизованного снабжения при необходимости.
Что лучше: полипропилен или металлопластик
Разбираясь, что лучше: водопровод из полипропилена или металлопластика, будем опираться на опыт людей, которые имели дело с обоими видами водопровода и сделали выводы.
Металлопластиковые трубы ежегодно требуют ремонта.
В то время как после устройства полипропиленового водопровода своими руками можно не волноваться, что где-либо появится течь.
Такая уверенность гарантируется более надежным соединением стыков полипропиленовых изделий: детали полипропилена плавят с использованием специального устройства, затем соединяют между собой и после застывания они превращаются в единое целое.
Металлопластик плохо переносит размораживание, поэтому возникновение частых протечек более характерно для водопроводов горячей воды, которую иногда перекрывают.
И еще один довод, который позволит принять окончательное решение что лучше, металлопластик или сшитый полиэтилен для водопровода на даче или в квартире – это необходимость монтажа в стены труб и соединяющих их элементов.
Монтировать в стены своими руками можно как металлопластиковые, так и полиэтиленовые трубы. Без риска деформации возможно установить только трубы из металлопластика, но не их соединения.
Здесь рекомендуется приобрести специальные пресс-фитинги – соединительные детали с возможностью замуровывания. Но стоимость их далеко не маленькая.
Металлопластик отлично гнется, его легко собрать своими руками без специальных приспособлений. Полиэтилен же получает нужные сгибы за счет напайки муфт различных форм.
В пользу металлопластика также говорит срок службы, уровень выдерживаемой температуры и давления.
Но для использования водопровода бытового назначения на даче или в квартире вполне достаточно полипропилена, который стоит в два раза дешевле от металлопластика.
В этом его отличие от металлопластикового материала, который имеет алюминиевую тонкую прослойку и даже при слабом ударе готов дать трещину.
Исходя из вышесказанного, можно сделать вывод, что для водоснабжения дома (в том числе и на даче) лучше отдать предпочтение изделиям, при изготовлении которых использовался сшитый полипропилен.
А металлопластик лучше использовать для системы теплых полов и обустройства своими руками водяного отопления на даче или в квартире.
Способы монтажа водопроводных труб
Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.
Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.
Открытая прокладка
Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.
Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.
Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.
В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.
Скрытая укладка инженерных коммуникаций
Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.
Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.
В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.
Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.
Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.
Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.
Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции
Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.
Мне нравитсяНе нравится
Сварка (пайка) труб из полипропилена
До того как приступить к работе нужно надеть на сварочный аппарат насадки соответствующего диаметра, покрытые тефлоновым напылением. Терморегулятор выставляется на температуру 260ᵒС, прибор разогревается. Подробная инструкция — как производится пайка полипропиленовых труб.
Аппарат для сварки труб
Первый этап. Сначала проводится разметка и обрезка трубы требуемой длины. Конец трубы, который нужно соединить, зачищается.
Второй этап. Затем отмечается, на какую глубину труба войдет в фитинг
При этом важно, чтобы между ними оставался миллиметровый зазор
Третий этап. Фитинги с трубой насаживаются на нагретую насадку прибора, прогрев обоих элементов должен начинаться одновременно. Сначала насаживается деталь с более толстыми стенками, если соединение недостаточно плотное, то ее нужно отбраковать.
Сварка ПП труб
Четвертый этап. Детали выдерживаются определенное время, которое зависит от диаметра:
- Ø4 см – 12 сек;
- Ø3,2 см – 8 сек;
- Ø2,5 см – 7 сек;
- Ø1,6 см – 5 сек.
После этого элементы с небольшим усилием насаживаются друг на друга. При соединении нельзя совершать повороты по осевой линии.
Пятый этап. Время застывания колеблется между 15 и 30 секундами, все зависит от диаметра изделий. Первая коррекция выполняется лишь через несколько секунд после насаживания. На период застывания детали должны быть надежно зафиксированными.
По окончании процедуры соединение проверяется на наличие щелей и зазоров.
Схема и устройство современной канализационной системы
«Схема канализации. (1) общий канализационный стояк здания; (2) душевая кабина; (3) раковина; (4) ванна; (5) стиральная машина; (6) унитаз; (7) биде; (8) кухонная мойка; (9) посудомоечная машина; (ГЗ) гидрозатворы.»
Современная канализация должна быть удобной и безопасной. В городах уложенная канализация в квартире своими руками соединяется с центральной отдельного многоквартирного дома , которая, в свою очередь — с общегородской. Система канализации современного многоквартирного дома включает в себя две основные части – внутреннюю и наружную канализацию.
Внутренняя часть канализации включает в себя различные приборы, которые при использовании выделяют сточные воды (мойки, ванны, раковины, унитазы), канализационные сети (отводные трубы, стояки, вытяжные трубы, коллекторы).
Некоторые сантехнические приборы не нуждаются в подключении к канализационной системе. Полотенцесушитель или водонагреватель подключаются к разводке труб водоснабжения своими руками, поскольку их работа не завершается образованием канализационных вод.
При рассмотрении принципиальной схемы квартирной канализации обращает внимание точка привязки или точка ввода поквартирной внутренней системы в стояковую трубу. По схеме, ввод в централизованный стояк канализации выполняют путём врезки крестовины с отводами – первый для трубы диаметром Д100 мм, а два других для труб Д50 мм
По схеме, ввод в централизованный стояк канализации выполняют путём врезки крестовины с отводами – первый для трубы диаметром Д100 мм, а два других для труб Д50 мм.
Получается три точки для трёх имеющихся канализационных магистралей труб. Врезать дополнительные крестовины для дополнительных точек подключения недопустимо, в таких случаях устанавливают ещё одну крестовину в стояк – ниже (выше) существующей.
Известно, что точки ввода в общий стояк при возведении здания устанавливают немного выше перекрытий между этажами, так называемого «чёрного» пола квартиры. Поэтому, устанавливая дополнительную крестовину (выше) для точек ввода можно оказаться слишком высоко от пола, тогда для обеспечения слива придётся высоко поднять сантехнические приборы.
Устанавливая ниже, придется опуститься под междуэтажное перекрытие — в квартиру соседей, что запрещено. Поэтому эти три магистрали становятся тремя «ветками» канализационной системы в квартире, а остальные будут подключаться к ним.
