Насос грязевой самовсасывающий для чистки колодцев и скважин

Изготовление и особенности применение грейфера

Имея все необходимые материалы и чертежи, ручной грейфер легко собрать своими руками в домашних условиях.

Что касается специальных инструментов, то для рабочего процесса понадобится только резак и сварочный агрегат.

Обратите внимание на предложенный чертеж ручного грейфера для чистки колодца, и видео материал по его изготовлению

Если после просмотра видео сюжета вы все же приняли решение изготовить данный тип оборудования своими руками, то тогда вам придется заняться поиском таких материалов:

• стальной лист (толщина 2 мм);
• две металлические трубы с разным диаметром;
• длинный цепок (сложив цепь втрое, ее должно хватить на всю шахту колодца, плюс запас около двух метров).

Пошаговая инструкция по сборке ручного грейфера:

1. Из листа стали вырезают пластину (длина 550 мм, ширина 22 мм). Деталь разрезают пополам зигзагообразно так, чтобы ковш имел длину зубцов около 15 мм;
2. Далее из стали вырезают своими руками пластины для бортов, при этом необходимо учесть, чтобы нижние пластины, когда ковш будет захватывать глину, не ложились на дно горизонтально, а находились под углом 150;
3. Так как ковш состоит из двух частей, далее понадобятся четыре пластины с высотой 220 мм, шириной 40 мм для соединения двух готовых деталей. Приваривают их на ковш, отступив от наружного края борта вниз на 50 мм, таким образом, чтобы две пластины на одной и на второй стороне ковша соединялись по центру;
4. В пластинах ковша грейфера делают отверстия, вставляют в него трубу и приваривают, при этом труба не должна выступать за края пластин. Со второй трубой делают то же самое, смазывают и вставляют в первую;
5. Ковш должен иметь балласт, поэтому на его торцах наваривают груз около 5 кг с каждой стороны. После приваривают поручни для удобства использования;
6. По центру поручней крепят две цепи длиной на глубину колодца, цепи соединяют в одну;
7. Третью цепь фиксируют по краям центральной трубы.

Видео:

После того как конструкция грейфера готова, боковыми цепями управляют вручную, используют для того, чтобы опускать ковш в раскрытом положении на дно колодца.

А центральную цепь наматывают на барабан — она необходима, чтобы закрывать ковш при поднятии груза со дна наверх.

Рассмотреть процесс чистки, созданным вручную приспособлением, позволит следующее видео.

Видео:

Конструктивные особенности и принцип работы

Центробежный насос дренажного типа – это компактное устройство, главными элементами конструкции которого являются:

1. корпус, изготавливаемый из прочных и износостойких материалов – чугуна, нержавеющей и обычной стали, пластика (выбор материала зависит от назначения и технических характеристик устройства);
2. электрический двигатель, приводящий во вращение рабочий вал;
3. рабочее колесо, на внешней поверхности которого зафиксированы изогнутые лопатки (вращение рабочего колеса обеспечивается приводным валом, на котором такое колесо и фиксируется).

Устройство дренажного насоса

Погружной дренажный насос, находящийся в процессе эксплуатации в толще перекачиваемой им жидкой среды, дополнительно оснащается сетчатым фильтром, который защищает такую помпу от попадания в ее внутреннюю камеру твердых частиц, размер которых превышает допустимое значение.

Размеры внутренней камеры дренажных насосов, используемых для откачки грунтовых вод из подвальных помещений и погребов, а также откачивающих грязную воду из колодцев или наземных резервуаров, рассчитываются таким образом, чтобы через нее могли свободно проходить твердые включения, содержащиеся в составе перекачиваемой жидкости.

Нижняя часть дренажного насоса должна легко сниматься для очистки рабочего колеса

В качестве элементов дополнительного оснащения, защищающих дренажные насосы от последствий нештатных ситуаций, а также позволяющих организовать их функционирование в автоматическом режиме, могут использоваться:

• температурные реле, которые автоматически отключают насосное оборудование в случае его перегрева;
• датчики, защищающие электронасос от работы вхолостую.

Датчики холостого хода представляют собой поплавковые выключатели, автоматически останавливающие работу оборудования в том случае, если уровень откачиваемой воды падает ниже критической отметки. Безпоплавковый насос, не оснащенный такими датчиками, требует постоянного внимания со стороны пользователей для контроля за условиями его эксплуатации

Устанавливая такие датчики, важно правильно определить глубину их погружения. Это необходимо для того, чтобы насос отключался и включался именно в те моменты, когда это требуется

Принцип работы поплавковых выключателей

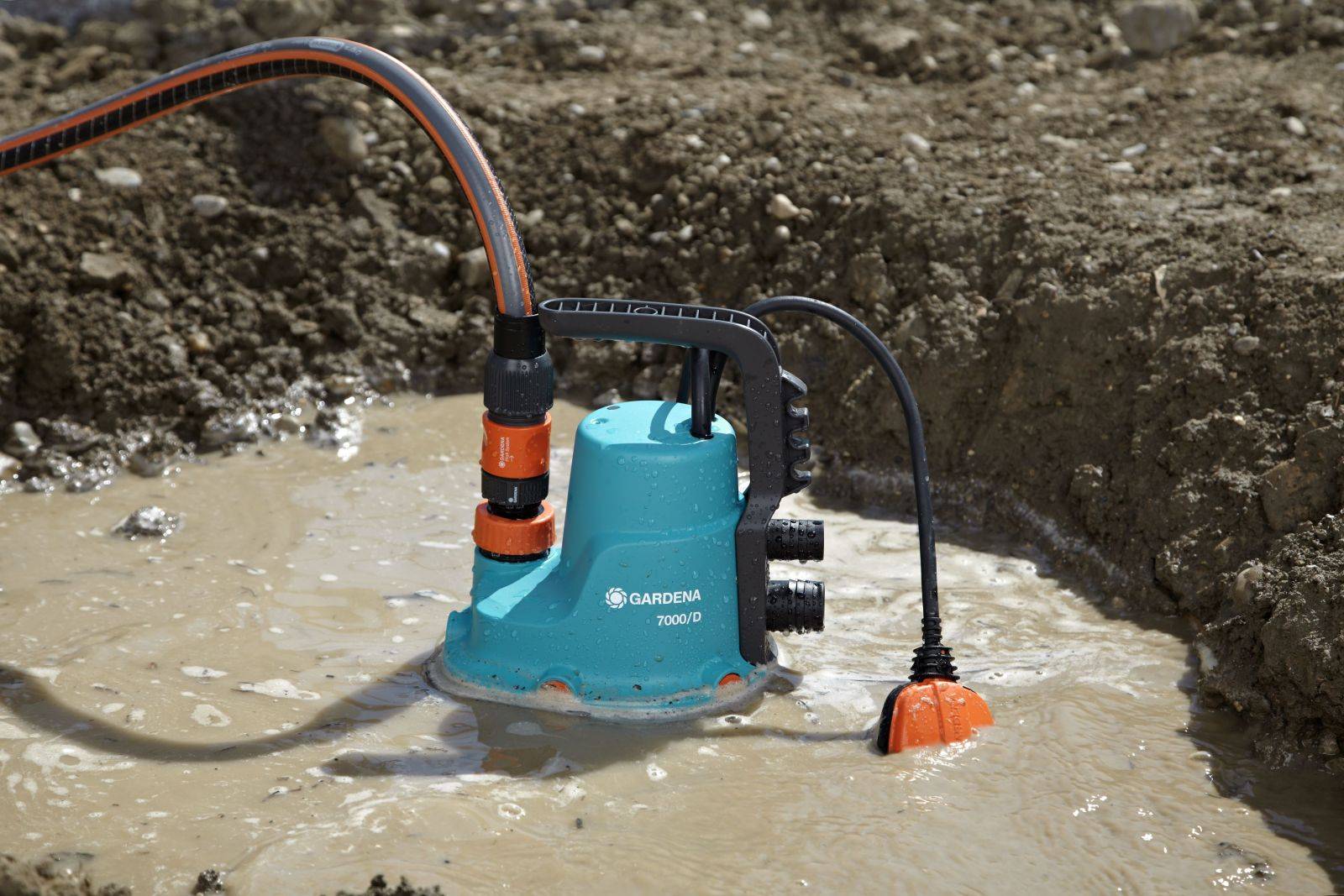

В качестве насоса погружного для грязной воды преимущественно используется центробежное оборудование. Основным элементом его конструкции является рабочее колесо с лопатками, которое, перемещая перекачиваемую грязную воду по внутренней камере, создает центробежную силу, увеличивающую давление жидкой среды, за счет чего и происходит выталкивание последней через напорный патрубок. При этом в средней части рабочей камеры центробежного электронасоса создается разрежение воздуха, что обеспечивает всасывание в такую камеру новой порции откачиваемой грязной воды.

Наилучшими с точки зрения работы с загрязненными водами центробежные насосы считаются по целому ряду причин.

Благодаря высокой надежности такой насос не нуждается в частом техническом обслуживании

Электронасосы рассматриваемого типа обладают высокой производительностью и способностью формировать поток жидкой среды с хорошим напором, что особенно важно для устройств, через которые перекачивается мутная и грязная вода. На рынке можно найти множество разных моделей, что позволяет оптимально подобрать центробежный насос, исходя из характера тех задач, для решения которых он приобретается

Универсальность такого насосного оборудования позволяет использовать его не только для дренажа, но и как насос для откачки воды из колодца или скважины, а также для ее дальнейшей транспортировки по трубопроводной системе к точкам водозабора.

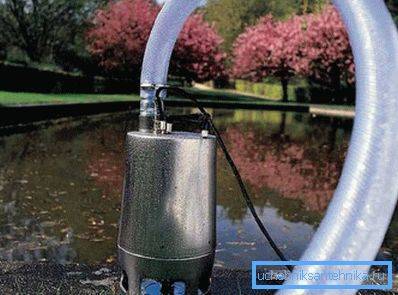

Центробежный дренажный насос с чугунным корпусом

Принцип действия и сферы применения

По своей конструкции грязевой насос представляет собой единый блок, состоящий из двигателя и рабочего механизма, помещенных в общий корпус. Между двигателем и рабочим механизмом грязевого насоса высокого давления расположена масляная камера и блок уплотнительных элементов. Обычный погружной насос отличается многоканальным исполнением, а в грязевых имеется всего один канал, через который и осуществляется перекачивание загрязненной жидкой среды.

Бытовые модели погружных грязевых насосов, как правило, имеют мощность 1,5–1,75 кВт, с их помощью можно откачивать загрязненную жидкость из скважин, глубина которых доходит до 60 метров. Плотность жидкости, перекачиваемой такими насосами высокого давления, должна составлять 1,1–1,2 кгс/см3, а количество примесей в ней – доходить до 10%. Размер нерастворимых включений, содержащихся в жидкости, перекачиваемой отечественными моделями грязевых насосов высокого давления, может доходить до 5–10 мм, а импортных – до 50 мм. В процессе работы грязевой насос должен охлаждаться, что обеспечивает окружающая его жидкость. На всасывающем патрубке грязевого насоса высокого давления устанавливается специальный фильтр, который ограничивает размер частиц нерастворимых включений, содержащихся в перекачиваемой жидкости.

Устройство грязевого насоса погружного типа

В зависимости от конструктивного исполнения погружные грязевые насосы могут быть роторными или вибрационными. Основным рабочим элементом роторных насосов является крыльчатка с лопастями, вращающаяся на валу ротора внутри корпуса устройства. В вибрационных насосах роль такого элемента выполняет стальная мембрана, вибрирующая под действием переменного тока и тем самым создающая разрежение воздуха в рабочей камере. Вибрационные насосы, хотя и характеризуются меньшей мощностью, если сравнивать их с роторными устройствами, отличаются более высокой надежностью и более длительным эксплуатационным сроком, так как в их конструкции отсутствуют трущиеся детали.

Среди грязевых насосов высокого давления следует выделить полупогружные устройства, предназначенные для перекачивания среды, плотность которой составляет 1,3–1,5 кгс/см3. Функционировать такие грязевые насосы, рабочая часть которых может быть выполнена из корундированной стали, эбонита или резины, могут при температуре, не превышающей 60°.

Для перекачивания сред с более высокой плотностью, а также сред, в составе которых присутствуют включения с волокнистой структурой (ткани, водоросли и др.), специально предназначены грязевые насосные устройства другого типа – фекальные. В конструкции таких насосов, входные и выходные патрубки которых отличаются расширенными диаметрами, присутствует специальная крыльчатка, разрубающая волокнистые включения на более мелкие фракции.

Измельчитель фекального насоса, как правило, изготавливается из нержавеющей стали

Наиболее распространенными сферами применения грязевых насосов высокого давления являются:

1. откачивание использованной грязной воды при проведении строительных работ и обслуживании производственных процессов (откачивание шламовых вод и др.);
2. понижение уровня грунтовых вод после обильных осадков, наводнений или паводковых ситуаций;
3. откачивание воды и ила из подвальных помещений, погребов, сточных канав и бассейнов;
4. очистка колодцев, замена загрязненной воды в искусственных водоемах;
5. организация полива зеленых насаждений, произрастающих на приусадебных участках.

Способы чистки колодцев

Чистка колодца предполагает следующие действия:

• Откачку воды.
• Физическую чистку внутренних стенок шахты (колец колодца).
• Очистку и замену придонного слоя.
• Химическую чистку внутренних стенок колодца.
• Введение чистящих средств в заполненную водой шахту.

Причем большинство операций можно выполнить либо вручную, либо используя различные приспособления для чистки колодцев (дренажные насосы, скребки и прочие). И далее по тексту мы рассмотрим и ручной и механизированный способ очистки.

Чистка колодца своими руками

В этом случае очистку начинают с ручного выкачивания (ведрами) воды из колодца. Но если у вас есть самовсасывающий насос, то воду можно откачать и с его помощью. Ведь откачка колодца 10 или 12-литровыми ведрами может затянуться на несколько часов, а насос выкачает воду буквально на глазах.

Чистка колодца своими руками

Следующий шаг – физическая чистка стенок колец – начинается с приготовления инструмента. Нам нужен скребок и лестница. Причем в роли скребка может выступить мотыга или сапка (для прополки) на длинной, 2,5-метровой ручке. Сам процесс физической чистки выглядит, как соскабливание налета с поверхности колец. Причем верхние 1,5-2 метра шахты чистят с земли, а расположенные ниже участки – с лестницы, установленной на дно колодца.

Далее нужно очистить придонный слой, вычерпав весь песок, ил и старый гравий обычным ведром, которое извлекают из шахты на веревке. Причем это очень грязная операция, поэтому исполнителю понадобятся особые «охотничьи» сапоги (болотники) с высокими (до бедер) голенищами. В самом конце, когда всю грязь уже вычерпают, на дно колодца досыпается новый слой гравия, толщиной 10-15 сантиметров.

Следующий шаг – химическая чистка стенок – начинается с изготовления чистящего средства.

Дальнейшие манипуляции напоминают физическую чистку. Только вместо скребка на длинную палку одевают губку, пропитанную хлорным раствором. Разумеется, все стены колодца следует пропитать без пропуска, начиная снизу. При этом, ввиду едкости паров хлора, химическую чистку следует проводить только в респираторе и защитных (можно плавательных) очках.

После этой манипуляции вам останется лишь дождаться подъема воды до статического уровня и вылить в колодец порцию «Белизны» (один литр на одно кольцо) для химической чистки самой воды.

После введения чистящего средства колодец затягивают полимерной пленкой и спустя 24 часа откачивают всю скопившуюся воду, для избавления от хорошо различимого запаха хлора.

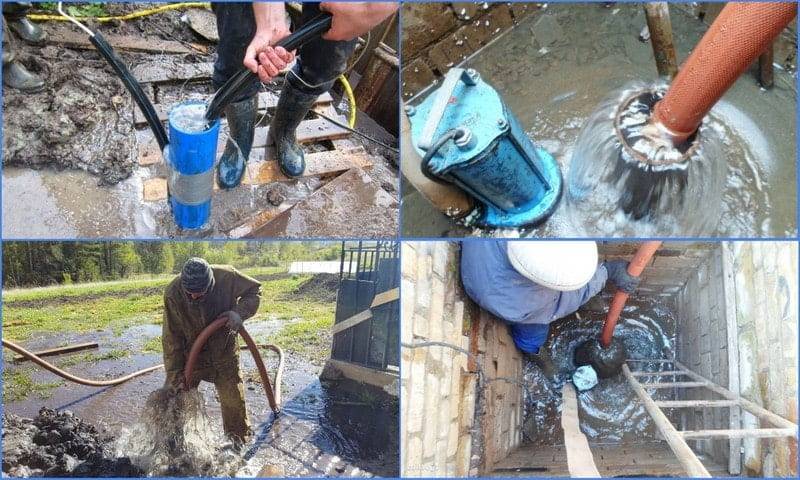

Чистка колодца дренажным насосом

Большинство операций, описанных в обзоре процесса ручной чистки колодца, можно выполнить и в автоматическом режиме. Для этого нужно организовать циркуляцию жидкости в колодце, установив на дне источника дренажный насос, который будет выкачивать воду на поверхность, и смонтировав возле оголовка нагнетательный агрегат, который будет закачивать воду в колодец.

Причем оба агрегата сыграют свои роли. Дренажный насос для чистки колодцев – освободит  шахту и от воды, и от растворенных в ней частичек грязи. А напорный насос – сгенерирует плотный поток, заменяющий скребок, с помощью которого чистят и дно, и стенки колодца.

Технически вся процедура выглядит следующим образом:

Чистка колодца дренажным насосом

• На дно погружают дренажный насос, оборудованный 10-сантиметровой подставкой с широким основанием (иначе он провалится в ил).
• Напорный шланг дренажного насоса опускают на дно 300-литровой емкости (бочка или старая ванна).
• К верхней части емкости подключают всасывающий шланг напорного насоса, оборудовав его торец простейшим проволочным фильтром. А на напорный шланг этого насоса одевают гидронасадку, с ее помощью можно сгенерировать струю воды высокой плотности (и скорости).
• После подготовки нам останется только включить дренажный насос, откачать жидкости из колодца, и закачать ее обратно, сбивая грязь с обнажившихся колец струей воды из гидронасадки. Причем манипулировать насадкой можно как с земли, так и с лестницы. А весь ил и песок осядут на дне емкости.
• После завершения очистки стенок от грязи можно приступать к химической чистке. Для этого достаточно употребить пульверизатор, распыляющий все тот же 10-процентный раствор хлористой извести по стенкам чистого колодца.

Химическая чистка самой воды проводится по стандартной процедуре, которая уже была описана в предыдущем (ручном) обзоре.

Рабочее место: синхронизация и мобильность

Система SFA должна учитывать, что часто основной инструмент специалиста по продажам –клиентское приложение системы совместной работы (например, MS Outlook) с расписанием встреч, при этом в дороге у него не всегда есть доступ к ПК.

Удобно, если список встреч, назначенный в SFA, синхронизируется с системой совместной работы (например, MS Exchange) и становится доступным в клиентских приложениях (соответственно, MS Outlook) на любых устройствах – ноутбуках, планшетниках, смартфонах. При этом оптимально, если для этого не понадобится отдельное приложение SFA.

Синхронизация данных обязательно должна быть двухсторонней – это позволит менеджеру оперативно реагировать на все изменения и сразу же «передавать» клиента другим специалистам, что, в свою очередь, улучшит имидж оператора и позволит продемонстрировать слаженность и техничность его работы.

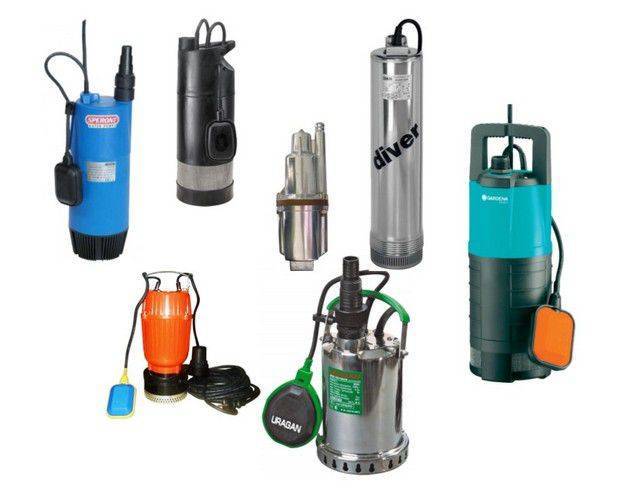

Лучшие 4 дренажных насоса

Перечень оптимальных дренажных агрегатов наполнят следующие устройства:

1. Ergus Drenaggio 400F. Этот насос создали в Италии, но данный факт – далеко не единственное достоинство модели Ergus Drenaggio 400F. Ведь с помощью этого насоса можно откачать около 7500 литров/час с глубины до 5 метров. А еще он справляется с твердыми включениями, калибром до 3,5 сантиметров. Причем стоимость этой модели колеблется на уровне 2-2,5 тысяч рублей.
2. Вихрь ДН-400. Перед вами высокопроизводительное устройство, выкачивающее с глубины до 8 метров около 11 000 литров/час. Но при всех достоинствах Вихрь ДН-400 обладает одним серьезным недостатком – он не может «работать» с взвесью, в которой встречаются частицы с диаметром более 0,5 сантиметра. Поэтому такой насос подойдет скорее для запесоченных скважин, чем для чистки грязных дренажных колодцев. Да и стоимость этого агрегата немного выше итальянского аналога и равна 2,5-3 тысячам рублей.
3. AL-KO Drain 11001. Чистокровно немецкий насос AL-KO Drain 11001 работает с просто потрясающей производительностью. Ведь он достает воду с глубины 9,5 метров, выкачивая до 12 000 литров в час. Причем нагнетательный блок данного насоса питает относительно маломощная силовая установка, потребляющая не более 850 Ватт. А допустимый «калибр» твердых включений равен 3 сантиметрам. Но за такой насос придется отдать около 4000 рублей.
4. Джилекс Дренажник 110/6. Русско-китайский агрегат от компании Джилекс работает слабее «чистокровных» немцев или итальянцев.

При этом он не может «протолкнуть» на поверхность твердые частицы диаметром более 0,5 сантиметра.

На основании этой информации уже можно сделать вывод, какой насос приобретать.

Режимы работы универсальных насосов

Выбирая для обустройства пула универсальный насос, владелец бассейна может задать несколько режимов его работы. Так, действуя в режиме «циркуляция», насос решает следующие задачи:

— равномерный прогрев воды;

— ее подача на систему фильтров;

— предотвращение цветения;

— помощь в очистке.

Режим «подогрев» также может быть использован пользователем. Он подразумевает работу, как на закачку воды, так и на ее слив, а еще помогает в процессе смешивания подаваемых слоев воды. В результате температура на разной глубине будет одинаковой и пловцы в бассейне почувствуют максимальный комфорт во время водных забав.

Выбор насосного узла в соответствии с типом пула

Если на участке установлен мобильный надувной или каркасный бассейн, который владельцы монтируют от сезона к сезону, тратиться на дорогостоящее стационарное оборудование насосной группы нет нужды. Воду можно вычерпать из чаши ведрами при условии, что она имеет небольшой объем, а остатки слить самотеком, используя обыкновенный садовый шланг. Также можно пользоваться и портативными фильтрационными насосами, которые обычно поставляются в комплекте с переносными пулами.

Однако такой вариант совершенно не подходит для капитальных бассейнов из монолитного бетона, которые построены в доме или на приусадебной территории. Для таких пулов нужно добротное оборудование, правильно подобранное по мощности и функциональности.

Критерии выбора

Помимо основного критерия – мощности насоса и его формата, в процессе покупки оборудования в магазине внимание покупателя должно быть сфокусировано и на других технических характеристиках, определяющих сферу использования и функциональные возможности. Среди них:

— пропускная способность;

— пропускная способность;

— габариты и вес корпуса;

— параметры сети;

— наличие гарантии от производителя;

— простота использования;

— особенности работы двигателя;

— назначение;

— комплектация оборудования;

— диаметр патрубков;

— материал изготовления.

Косвенные параметры также важны. Поэтому тщательного рассмотрения заслуживает перечень следующих позиций — уровень шума, издаваемый насосом, наличие в нем опций аварийного выключения двигателей, возможность бесперебойной продолжительной работы, удобство обслуживания и эксплуатации прибора.

Видео: погружной насос для откачки воды из бассейна

Грамотно подобрав насосное оборудование для откачки воды из бассейна, застройщик сможет избежать множества проблем. По необходимости он сможет быстро осушать чашу, подготавливая пул к консервации на зиму или же занимаясь очисткой стен бассейна в рамках планового обслуживания сооружения.

Классификация

Может быть оснащен встроенным или же выносным эжектором. В подобной конструкции жидкость поднимается при разряжении. Эжекторные насосы сильно шумят, поэтому их рекомендуется размещать подальше от жилых помещений. При этом ключевым их преимуществом является то, что они могут поднимать воду из глубин порядка 10 метров. В источник забора опускают подающую трубу, а недалеко ставят и сам насос. Такая схема размещения установки позволит легко контролировать ее работу.

Второй вид самовсасывающих насосов — это без эжектора. Жидкость здесь поднимается посредством применения гидравлического устройства с несколькими ступенями. Шум такие конструкции не издают, но уступают первому виду в плане глубины забора.

При применении самовсасывающей установки очень важно установить защиту от сухого хода, иначе она может сломаться

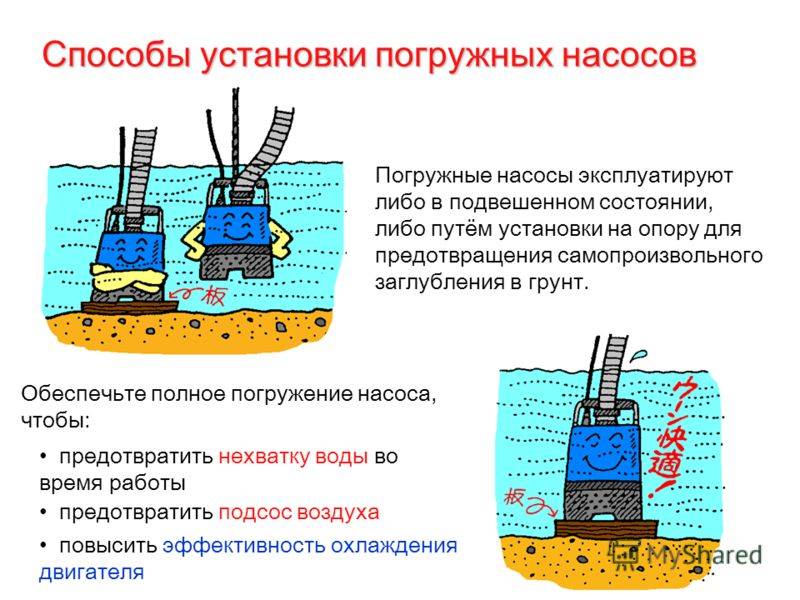

Проведение монтажных работ

Установка погружного насоса в колодец может быть произведена вами самостоятельно. Для этого конструкцию нужно будет зафиксировать, используя плотный трос. Последний протягивается сквозь отверстия, размещенные на крышке. После этого устройство опускается в колодец, расстояние до дна должно оставаться в пределах 30 сантиметров. Устанавливаем насос для колодца погружной с автоматикой, следя за тем, чтобы он не касался стенок колодца.

11 признаков, что вы еще не забыли своего бывшего Разрыв отношений с парнем или супругом – это очень болезненный процесс. И забыть своего уже бывшего партнера бывает непросто. Хотя в этом готова себе.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Что произойдет, если вы будете делать «планку» каждый день: 7 неожиданных эффектов «Планка» — это невероятная позиция, которая полезна сама по себе, но также является удобной для выполнения дополнительных упражнений.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Процедура чистки колодца

Естественно, что нет смысла пользоваться дренажным оборудованием, предназначенным для перекачки чистой воды. Согласно схеме для работы по чистке колодца лучше всего использовать модели, которые:

• обладают максимальной мощностью;
• пропускают жидкость вместе с волокнами и мелкими загрязнениями;
• имеют специальные колесики, измельчающие наибольшие частицы ила, грязи и прочего мусора;

Идеальный вариант, когда дренажный насос оснащен поплавковым механизмом для регулировки глубины погружения. В данном случае полностью отпадает необходимость контролировать процесс очистки сооружения (это делается, когда нельзя допустить перегрева оборудования).

По инструкции чистка колодца дренажным насосом состоит из таких этапов:

• замер расстояния до дна;
• погружение насоса на уровне 0,6-0,8 м от дна;
• его включение;
• откачивание грязной воды;
• естественное поступление чистой воды из водоносного слоя;
• разрушение ила на дне (при поступлении потоков чистой воды);
• выключение и подъем насоса;
• удаление грязи с фильтра оборудования;
• повторное погружение и чистка колодца.

Продолжительность осуществления очистки колодца составляет в пределах 5-6 дней, периодичность — 1 раз в 3-7 лет.

Для очистки колодца от ила можно воспользоваться и обычным электрическим насосом. Единственное условие — осуществление его модернизации:

• один из концов трубы закрыть защитной сеткой;
• второй конец трубы оснастить приемным патрубком, к которому привязывают надежный шнур;
• корпус насоса устанавливают и фиксируют к деревянному шесту (в качестве крепежных элементов применяются металлическая пластина, болт и гайка).

Погружение насоса осуществляется путем спуска шеста и веревки. Откачка воды происходит до тех пор, пока не покажется дно. Корпус оборудования обязательно находится в воде. С помощью веревки регулируется угол наклона насоса, когда придется удалять ил со стенок колодца.

Процесс выкачки грязной воды подлежит контролю

Особое внимание уделяется изменению звука работы оборудования. Это может произойти вследствие накопления большого количества ила на защитной сетке или спуска приемной трубы до дна

Видео о том, как почистить колодец:

Выбор по техническим характеристикам

Определить какого типа насос для колодца вы будете ставить — это меньшая часть задачи. Потом надо выбрать производителя, а затем — найти подходящую модель, которая сможет подавать воду в нужном количестве с требуемым напором. Это и есть две основные характеристики при выборе насоса для колодца — производительность и напор.

Производительность (расход)

Требуемая производительность насоса для колодца (обозначается обычно Q, измеряется в л/с или л/ч, реже в кубометрах/ч) рассчитывается исходя из состава системы. В ней есть какое-то количество кранов, унитаз, биде, бытовая техника с расходом воды. Считается расход воды для всех этих потребителей (обычно — в литрах в секунду). Расход можно взять в среднем 0,2 л/с на каждую точку, а можно найти в таблице.

Расход воды для разных сантехнических приборов

Добавлять к этой цифре запас «на всякий случай» не надо. В расчете и так заложен более чем двукратный запас: ситуации, когда включены все точки потребления одновременно практически исключены. Максимально у вас одновременно может работать половина потребителей, да и то несколько секунд, а реально — одновременно включается еще меньшее количество точек. Так что запас действительно большой, и увеличивать его нет необходимости.

Напор

Напор насоса (обозначается буквой H, измеряется в метрах) — это величина, на которую он сможет поднять воду. При выборе насоса для колодца надо знать:

• Глубину, с которой будет подниматься вода (глубина колодца).
• Подъем до наивысшей точки потребления . При наличии гидроаккумулятора это его высота, если его нет — это обычно самый высоко расположенный душ в доме.
• Общая высота подъема (Hgeo) считается как сумма глубины колодца и уровня, на котором находится высшая точка водоразбора.
• Расстояние, на которое надо воду передавать (L) по горизонтали , включая высоту подъема до высшей точки.

Формула точного расчета сложна, так что при подборе насоса для колодца пользуются обычно упрощенным вариантом. Один из них —  на фото.

Формула расчета напора насоса

По найденной цифре и выбирается напор насоса для колодца.

Выбор модели по графическим характеристикам

После того, как вы определились с напором и производительностью, надо выбрать модель. Это делают по графикам, отображающим технические характеристики (на фото ниже).

Пример графических характеристик насосов

Подобные графики есть в технических характеристиках. Вы находите на осях координат те значения, которые вы ранее высчитали, находите точку их пересечения на плоскости. Располагаться она должна в средней части графика (на рисунке это поле окрашено в серый цвет серым), тогда работать насос будет в нормальном режиме, что гарантирует его длительный срок службы. Что делать, если точка находится за пределами требуемой зоны? Искать другую модель, эта для вашего случая не подходит.

Точку нашли, она попала в среднюю часть рабочих характеристик. Тогда ближайший к точке график — это и будет ваша модель насоса (они подписаны). Что делать, если подходит одновременно несколько моделей? Такое случается, если точка стоит примерно посредине между графиками. Берут тот, характеристики которого находятся выше точки.
