Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Конструкция гидроаккумулятора (изображение фланцев)
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
Подключить манометр к ниппелю
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

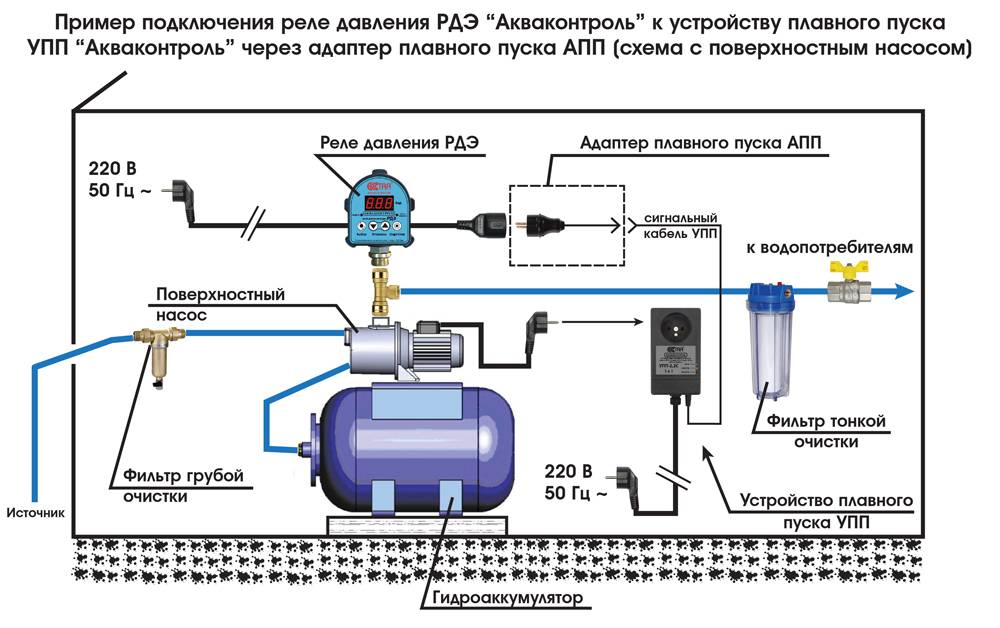

Подключение гидроаккумулятора к поверхностному насосу
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Какие элементы насосной станции можно изготовить самостоятельно?
Насос собрать своими руками нельзя, но можно сделать гидроаккумулятор.
Для этого понадобится только найти емкость соответствующего объема (как минимум — 30 л), подходящую по диаметру резиновую мембрану, манометр и реле давления. Сюда же входят запорный кран и комплект фитингов. Емкость может быть сделана из алюминия, пластика или нержавеющей стали, главное, чтобы изнутри поверхность была ровной и гладкой, иначе есть риск повредить мембрану.
Другие элементы подобной системы сделать самостоятельно нельзя, это просто небезопасно.
Основные параметры для выбора насоса
Итак, про высоту, на которую нужно поднимать воду, мы уже писали
На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя
Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.
От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.
То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.
При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.
Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

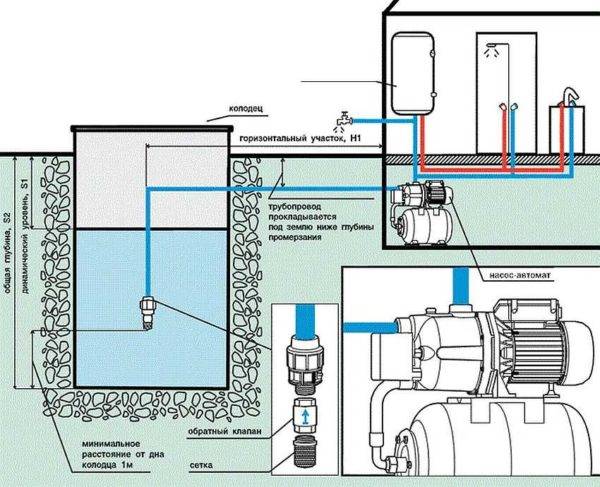

Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

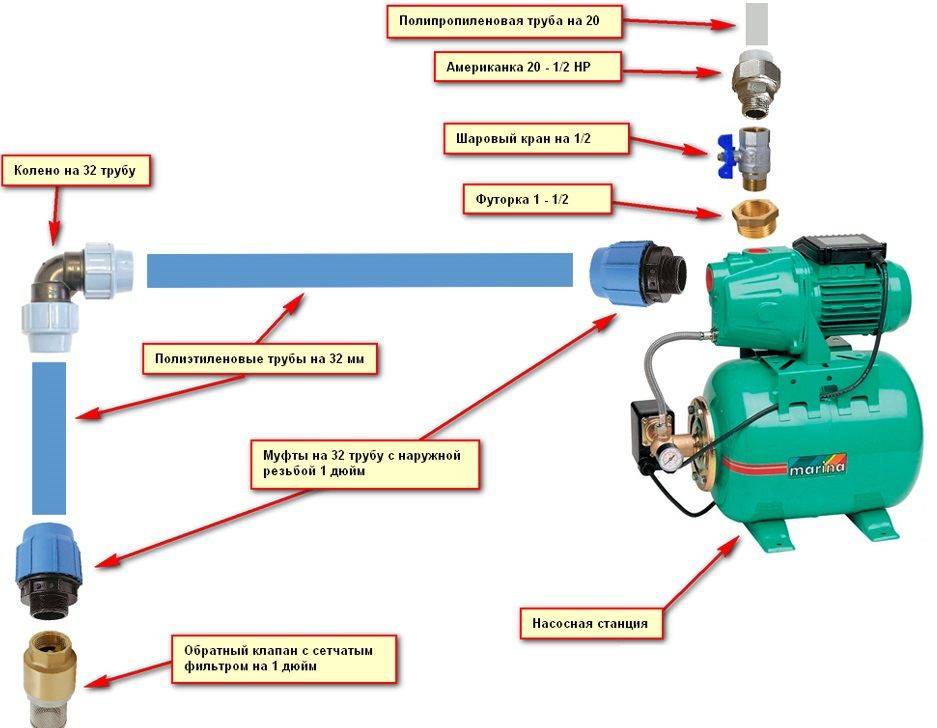

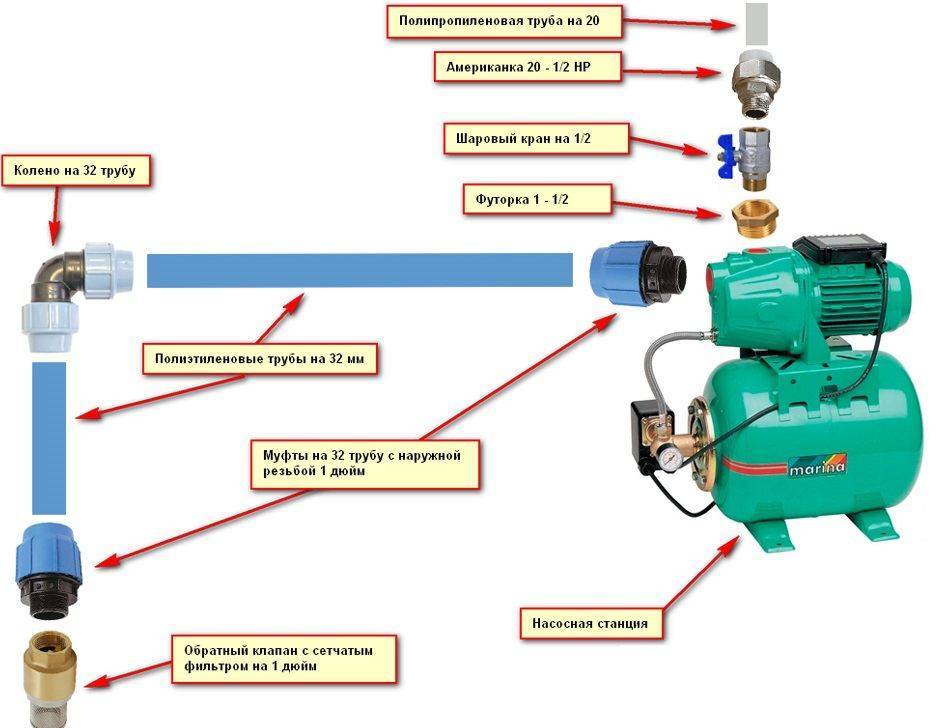

Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопровод е при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

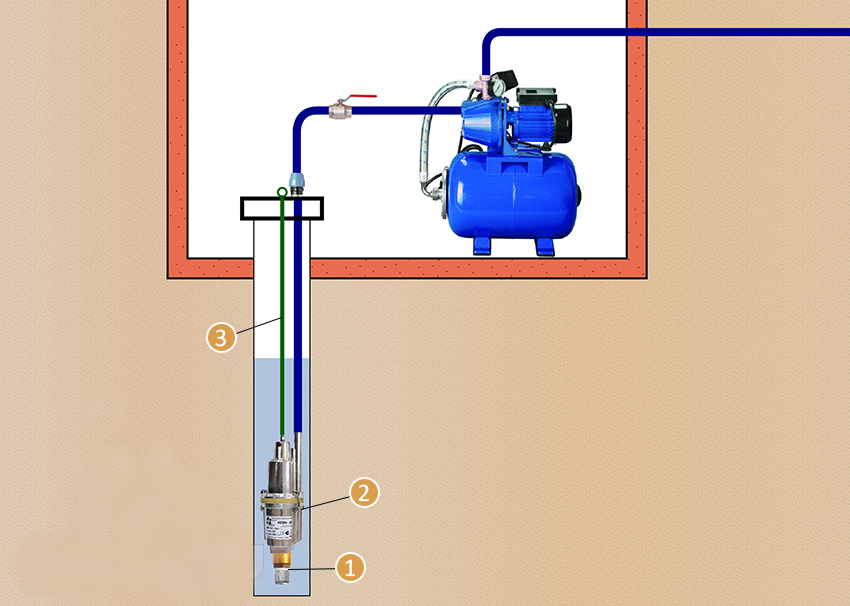

Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
Метки
Управление скважинным насосом
Погружные системы оборудуют станциями управления насосами. Они отвечают за автоматическое, дистанционное и ручное управление при помощи трехфазных электродвигателей, представляющих собой отдельные агрегаты. Станции способствуют защите насосов от аварийных ситуаций.
Также поддерживается заданная величина трубопроводного давления. Автоматическая станция выполняет множество функций. Она отвечает за автоматическое включение и отключение насоса, если понижается или повышается уровень жидкости, которая перекачивается.
Функции станции управления:
- Защита электронасосов от «холостого хода», если уровень перекачиваемой жидкости снижается.
- Предотвращение короткого замыкания в электродвигателе.
- Восстановление режима работы насоса, после того как аварийное воздействие прекратится.
- Защита двигателя при поломке рабочего колеса.
Насосную станцию время от времени следует обслуживать
Выбор системы управления должен зависеть от конечной цели ее использования. Планирование подключения должно предполагать наличие техпаспорта
Особое внимание нужно обратить на эксплуатационные свойства объекта
Место установки
Обычно насосную станцию собирают в отапливаемом помещении. Идеальным местом будет котельная с хорошо обустроенной звукоизоляцией. Существуют и другие варианты, как установить станцию водоснабжения. Нередко ее размещают в цокольном этаже или подвале, но при условии их тепло-, звуко- и гидроизоляции. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике.
Для размещения станции в колодце используют платформу. Ее монтируют ниже уровня промерзания земли. При этом конструкцию колодца следует утеплить сверху. Но подобный способ размещения водяной станции отличается проблематичным доступом к ней.
Также можно построить домик для насосной станции или разместить оборудование в пристройке. Если это отдельная постройка, ее необходимо не только утеплять, но и в холодную погоду обогревать.
Самостоятельно выполненный монтаж позволяет значительно сократить расходы на обустройство насосной установки. В зависимости от вида источника применяют разные схемы подключения водяной станции. Правильная установка зависит, в том числе, и от мелких элементов, таких как сальник, обратный клапан, фильтры и т.д.. Они позволяют улучшить и сделать работу насосного оборудования более продолжительными.
Как нарезать лук: метод 1
Основные схемы установки и подключения
Чаще всего встречаются следующие схемы:
- Схема прямого подключения устройства в подающий трубопровод.
- Схема с накопительным баком.
Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.
Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.
Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.
Таким образом, в такой схеме используется два насоса:
- Глубинный насос, качающий воду в накопитель.
- Насосная станция, подающая воду из бака-накопителя в водопровод.
Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.
