Формула расчета давления воды в многоэтажном доме
Прежде чем представить формулу расчета давления воды, необходимо пояснить:
- 1 бар = 1,019 атмосферы;
- 1 бар = 10,19 метров водяного столба (м в.с.);
- 1 атмосфера = 0,98 бар;
- 1 атмосфера = 10 м в.с.
Рассмотрим формулу, исходя из измерений в метрах водяного столба:10 м в.с. + (4 м х N), где: — 10 м в.с. – это минимальное давление, подаваемое на 1 МКД; — 4 м – принятая высота этажа; — N – количество этажей МКД.
Рассчитаем для примера давление, с которым должна подаваться вода в 9-этажный дом: 10 + (4 х 9) = 46 (метров водяного столба), что приблизительно равно 4,6 атмосферы.
Как узнать показатель давления?
Определить показатели в системе можно как с помощью манометра, так и без использования прибора.
При помощи манометра
Существуют два варианта измерения напора в водопроводе. Первый вариант – постоянный контроль. Он предполагает стационарную установку манометра во вводном узле. Для этого устанавливают манометры на трубах горячего и холодного водоснабжения.
Еще один важный момент – манометры подключают после грубого очистного фильтра. Если владелец жилья хочет поставить еще фильтры тонкой очистки, то стоит поискать устройства, уже оснащенные манометрами. И еще – эти приборы устанавливают перед счетчиками расхода.
Второй вариант – это периодический контроль. Для этого нужно:

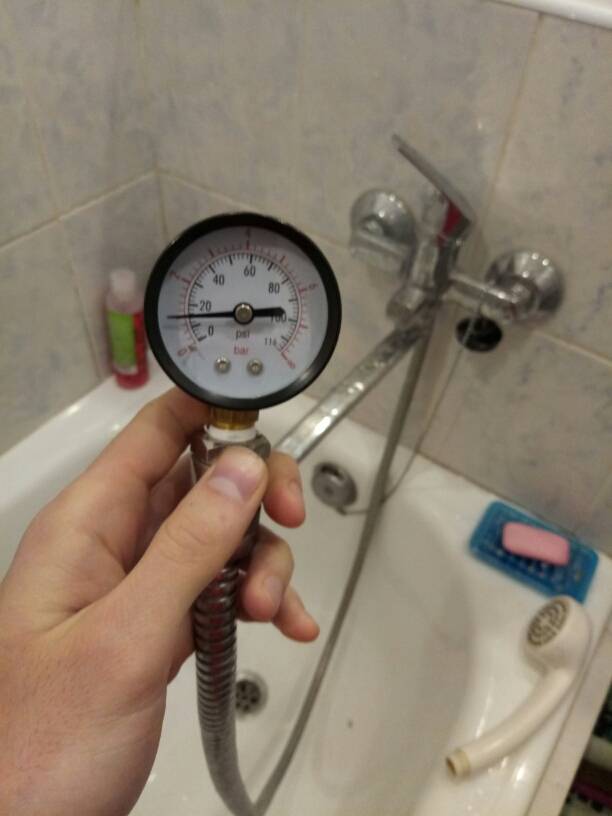

- Приобрести необходимое оборудование. В данном случае — это бытовой манометр, насадка на кран (с одной из сторон она должна быть оснащена штуцером), подходящий по диаметру резиновый шланг.
- Насадка устанавливается на кран, шланг подсоединяется к штуцеру одним концом, а второй должен быть подключен к входному отверстию измерительного прибора.
- Все соединения, имеющиеся в этой схеме, нужно надежно затянуть с помощью хомутов, чтобы не было прорыва под сильным напором.
- Открывают кран на максимум, чтобы измерить напор, и фиксируют полученный показатель.
Можно ограничиться упрощенной схемой. Для этого надо снять лейку с душевой смесителя и подключить к шлангу манометр.
Без манометра
Справиться с измерением можно и без манометра. Для этого понадобиться только шланг из прозрачного ПВХ.
Алгоритм такой:
- Шланг с одной стороны подключают к интересующей владельца точке водоразбора и фиксируют так, чтобы он был направлен вертикально.
- Открывают кран, и шланг начинают заполнять водой, пока она не достигнет уровня, соответствующего нижней точке крана. Одновременно верхнее отверстие герметично закрывают.
- Водопроводный кран открывают на максимум.
- Измеряют высоту водяного столба от уровня, установленного как нулевой до начала воздушной пробки. Высоту пробки тоже нужно измерить.
Складывают высоту столба с высотой пробки и делят на высоту пробки. Полученное значение нужно умножить на атмосферное давление, но оно в данном случае принимается равным 1 атм.
Подробная статья об измерении давления без прибора здесь.
Каким должно быть давление на практике?
То, что минимальное давление может составлять 0,3 атм, еще не означает, что этого показателя достаточно для полноценного пользования холодной водой. Ни один бытовой прибор попросту не будет функционировать при таком низком напоре, поэтому, даже если теоретически вы абсолютно вписываетесь в нормы, на практике все может оказаться не так привлекательно.
В любой стандартной квартире есть масса бытового оборудования, которое работает с водой: начиная от стиральной машины и заканчивая джакузи. Эти приборы, в зависимости от мощности, выдвигают свои требования к давлению поступающей воды:
- посудомоечная и стиральная техника – 2 атм;
- нагревательный котел – 2,5-3 атм;
- душ с гидромассажем – 3,5-4 атм;
- джакузи – 4 атм.
Практика показывает, что оптимальным для квартиры является давление ХВС в 4-5 атм.
Расчетно-экспериментальные методы
Определение сетевого напора возможно не только с помощью специализированных приборов, но и с использованием самодельных приспособлений и расчетных формул гидродинамики. Примером расчетно-экспериментальных методов может послужить определение давления при помощи шланга и расчетным методом через расход воды.

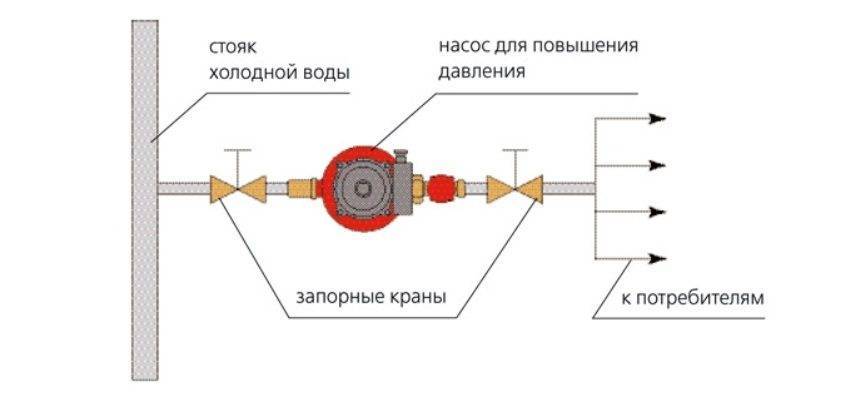

Схема регулятора давления воды.
Другими словами, должен быть проведен гидравлический расчет существующей системы с достаточно большими допущениями, позволяющими опустить:
- гидродинамическое сопротивление отдельных участков трубопровода;
- режим течения жидкости внутри трубы;
- материал и длина трубопровода.
Результаты таких вычислений и экспериментов, скорее всего, будут отличаться значительной величиной погрешности и иметь качественный (справочный) характер.

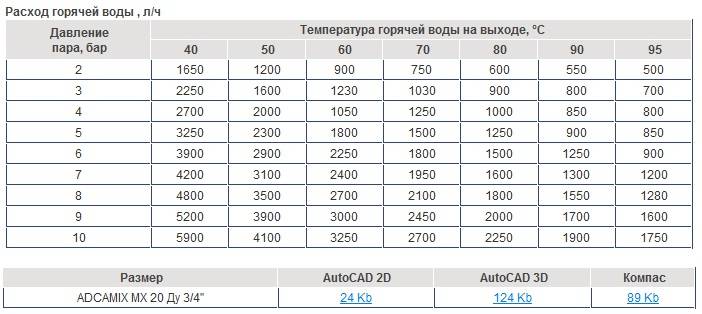

Нормы давления в трубопроводе

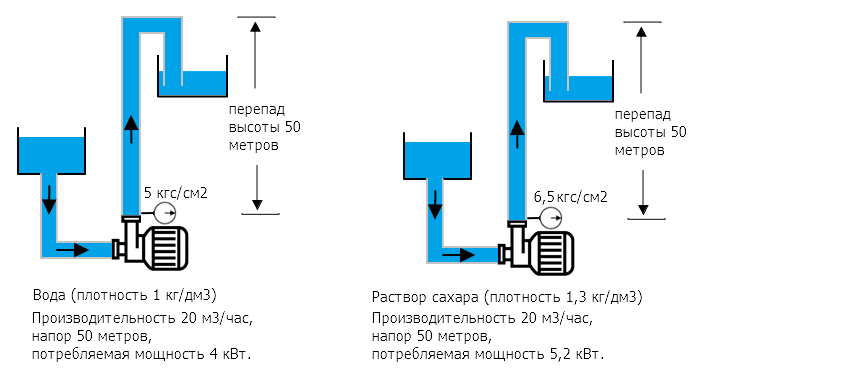

Водопроводное давление измеряется в барах. Величина имеет альтернативное название – атмосферная единица. Под напором в 1 бар вода может подняться на высоту 10 м.
В городских сетях обычно давление составляет 4-4,5 бара, чего хватает для обслуживания многоэтажных домов.
По нормативным документам, в частности указаниям сборника СНиП 2.0401-85, допустимое давление для холодной воды варьируется в пределах от 0.3 до 6 бар, для горячей – от 0.3 до 4.5. Но из этого не следует, что давление в 0.3 атмосферы будет оптимальным. Здесь приведены лишь допустимые границы напора.
Галерея изображений
Фото из
Низкое давление влияет на эксплуатацию
Затруднения с набором воды
Сложность приема процедур
Отключение стиральной машины
Угроза перегорания проточного водонагревателя
Последствия превышения давления
Излишний напор в точках водозабора
Выход из строя электронного управления

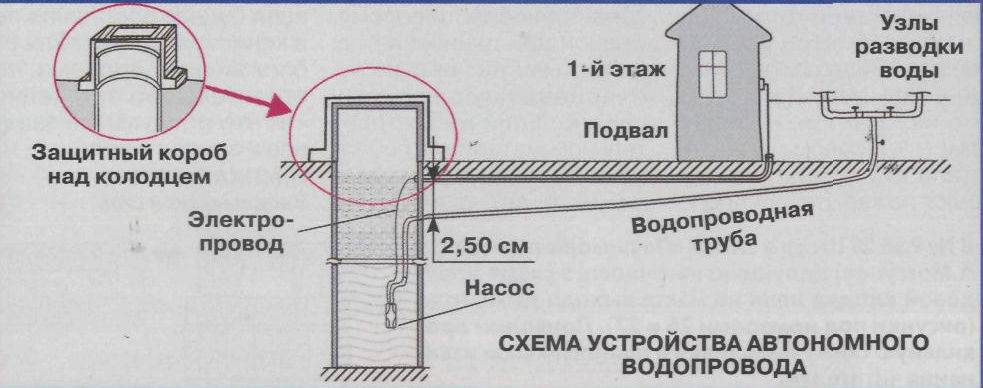

Жители частных домов вынуждены рассчитывать давление в водопроводе индивидуально. В случае, если система автономная, напор может превышать допустимые по нормативным документам границы. Он может колебаться в районе 2.5-7.5 бар, а иногда достигать и 10 бар.
Стандартными значениями для нормальной работы системы с насосной станцией считается интервал 1,4 – 2,8 бар, соответствующие заводской установке показателей реле давления.
Если обеспечить чрезмерно высокое давление в системе, то некоторые чувствительные приборы могут выходить из строя или некорректно работать. Поэтому в трубопроводе давление не должно превышать 6.5 бар.
Высокое давление в водопроводе может вызвать протекание трубы, поэтому важно предварительно рассчитывать оптимальный уровень напора самостоятельно
Фонтанирующие артезианские скважины способны выдать напор в 10 бар. Такое давление способны выдержать исключительно приваренные соединения, большинство же фитингов, запорно-регулирующих узлов под его действием разрушаются, в результате чего возникают течи на участках.
Определять, какое необходимо давление воды для нормального функционала водопровода загородного дома, необходимо с учетом используемых бытовых приборов. Некоторые виды сантехнических устройств не работают при низком давлении.
Например, для джакузи необходимо давление 4 бара, для душа, системы пожаротушения – 1.5 бара, для стиральной машинки – 2 бара. Если предусматривать возможность полива газона, то здесь должен быть сильный напор в 4, иногда – в 6 бар.
Бытовые сантехнические приборы, подсоединенные к водопроводу, способны корректно работать исключительно от определенного давления, которое обычно составляет не меньше 1.5 бара
Оптимальным показателем давления для загородного дома будет отметка в 4 бар. Такого напора хватит для исправной работы всех сантехнических устройств. При этом большинство фитингов, узлов запорно-регулирующей арматуры способны его выдерживать.
Давление в 4 бар может обеспечить далеко не каждая система. Обычно для загородных домов давление в водопроводе составляет 1-1.5 бар, что соответствует самотеку.
При каких значениях нормально функционирует техника
Для нормального функционирования стиральной машины необходимо, чтобы давление было не ниже полутора атмосферы. Посудомоечная машина также работает при 1,5 атмосферах. Что касается индивидуального отопления квартир путем использования электрических и газовых котлов, то здесь все сугубо индивидуально.
Давление воды для полноценного потребления
Задаетесь вопросом о том, какое давление воды в водопроводе многоквартирного дома должно быть? Ответ прост, что касается раковины, смесителей, душевых кабин, унитазов и биде, то здесь давление должно быть не менее чем 0,3 атмосферы. Наибольшие потребности у джакузи с функцией гидромассажа, здесь давление должно быть не менее 4 атмосфер.
Опасность излишне сильной подачи
Аварийная ситуация никогда не возникнет при малом напоре. Опасаться нужно именно повышенных показателей в системе.
Особенно это касается старых многоэтажных домов, где ремонт водопровода не производился давно или не производился никогда. Здесь трубы уже износились, коррозия частично разъела металл за время долгой эксплуатации. Поэтому, излишнее давление может привести к протечке и затоплению соседей. В этом случае рекомендуется, перед счетчиками, устанавливать регулятор давления.
Для обычных пластиковых труб рекомендовано давление порядка 10 атмосфер. То есть, этот предел превышать нельзя.
Гидроудар – сильное одноразовое повышение давления в момент включения подачи воды. Это может быть после ремонта, когда насос сразу же включается на полную мощность и получается резкий толчок, который приводит к срыву кранов, выходу из строя счетчиков, появлению трещин на корпусе латунных фитингов, а также к обрыву гибких шлангов.
Гидравлические удары в трубах водоснабжения
Вода, транспортируемая по трубам, имеет определенную инерцию, поэтому при резкой остановке жидкость начинает уплотняться в результате давления, оказываемого той частью воды, которая продолжает движение. В результате появляется сильная ударная волна, направленная в противоположную току воды сторону.
Для разных материалов скорость распространения ударной волны будет отличаться, но эта величина всегда достаточно опасна. Например, в том случае, если насос прекратил подачу воды в расположенный над ним резервуар, вода устремится вниз и тем самым создаст зону повышенного давления.
Эта зона рано или поздно все же достигнет резервуара, но отразится им в сторону насоса, который из-за гидравлического удара может начать работать в обратную сторону. Даже если установить обратный клапан, проблема все равно будет возникать – уплотненная вода все равно ударит в одну из слабых точек системы.
Чтобы такое явление не возникало, необходимо использовать обратный клапан, время срабатывания которого зависит от времени перемещения воды к резервуару и от него. Получится формула вида T = 2L/V, в которой L – расстояние между насосом и резервуаром, а V – скорость движения ударной волны.
Используя эту формулу и известные значения скорости распространения ударной волны, можно нивелировать воздействие гидроударов на систему водоснабжения. Для уменьшения скорости срабатывания обратных клапанов используются дополнительные клапаны-гасители, за счет которых и обеспечивается защита системы.
Заключение
Правильное давление в трубах водоснабжения – это один из важнейших параметров данной системы, напрямую влияющий на ее эффективность и долговечность. Рассчитывать давление в трубах водоснабжения в квартире и частном доме необходимо, чтобы снизить вероятность повреждения системы и последующего ремонта.
Эксплуатация труб водоснабжения
Любой водопровод требует качественного и регулярного обслуживания. Первым делом система проверяется на герметичность. После устранения протечек, если таковые имеются, необходимо измерить давление в системе при помощи манометра. При замерах должно получиться значение, равное Pmin.
Если результат измерений на 10% ниже, чем минимальное расчетное значение давления, то нужно воспользоваться компрессором и увеличить давление до значения, необходимого для запуска насоса. Когда насос выключился, нужно снова измерить давление, но на этот раз его нужно сравнивать с Pmax при той же погрешности. Остается только открыть и закрыть кран, чтобы удостовериться в корректной работе системы водоснабжения.
