С чего все началось…
С памятной трагедии в Астрахани в 2012 году, где взрывом от утечки бытового газа был разрушен целый подъезд жилого дома, погибло 10 и пострадало 15 человек, в России началась череда страшных сообщений об аналогичных происшествиях.
Ярославль, Рязань, Мурманск, Хабаровск, Санкт-Петербург… Это длинный и постоянно пополняющийся список, в котором меняются только названия городов и число жертв.
Газ в домах взрывался и раньше, но подобные новости не просачивались в СМИ: государство берегло граждан от излишних волнений. Теперь же эти случаи широко освещаются прессой.
И это, в свою очередь, заставило чиновников серьезно взяться за реконструкцию обветшавшей системы газоснабжения в стране. Кардинальные меры принимаются как в отношении изношенного оборудования, так и к системам оповещения.
Ведь, по мнению специалистов, трагедий можно было бы избежать…
Среди решений по технической реорганизации рассматривалось и предложение об установке в подъездах и квартирах приборов, оповещающих о наличии в воздухе газа и обеспечивающих аварийное отключение его подачи в систему. Вопрос этот также широко обсуждался в СМИ.
Однако, мера эта ударила бы в первую очередь по карману простых граждан, ибо покупка и периодическая поверка таких приборов легла бы на их, и без того нагруженные плечи.
По этой, и по ряду других причин, решение это не было закреплено в обновленных нормативно-правовых документах по устройству и безопасной эксплуатации бытовых газораспределительных систем.
Впрочем, купить такие приборы можно самому и без особых проблем.

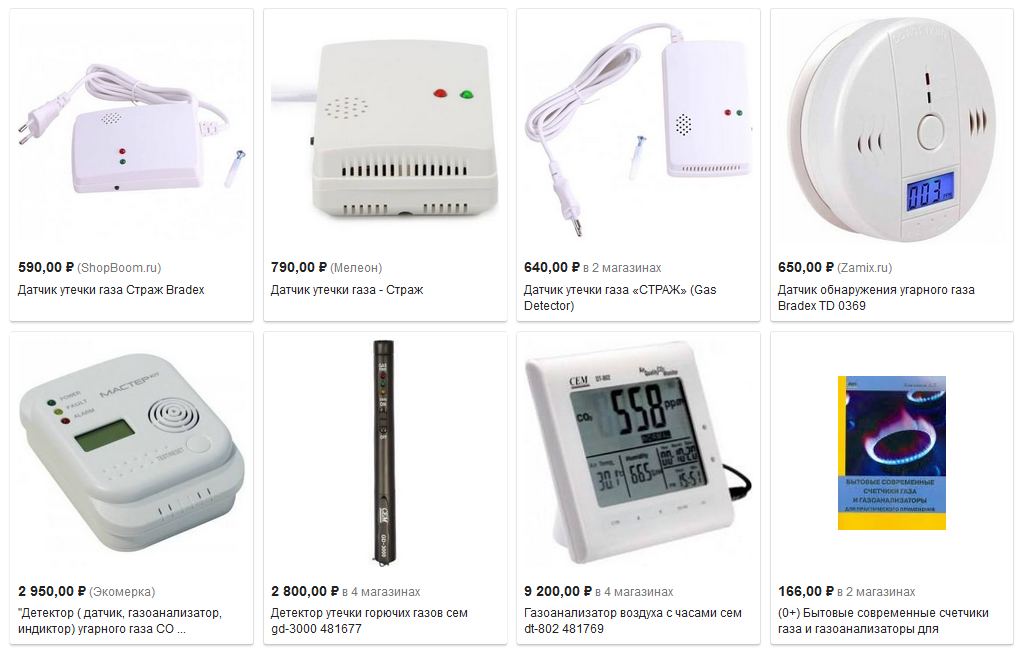

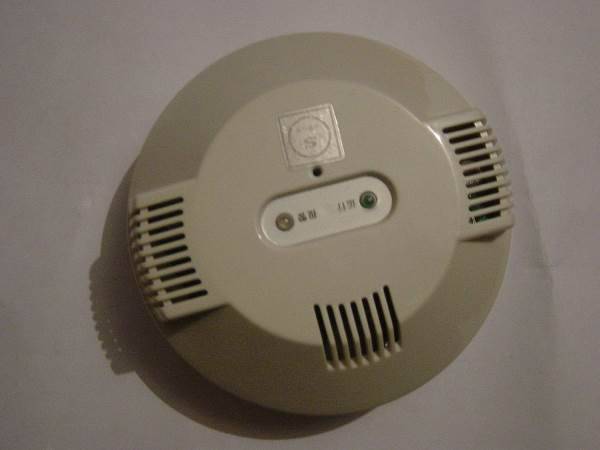

Бюджетные газосигнализаторы, анализаторы, детекторы утечки в зависимости от функционала и конструктивного исполнения, реально приобрести от 500-700 рублей в обычных магазинах. Кроме того, многие современные газовые плиты и котлы снабжены и автоматическими блокировочными газоотсекателями.

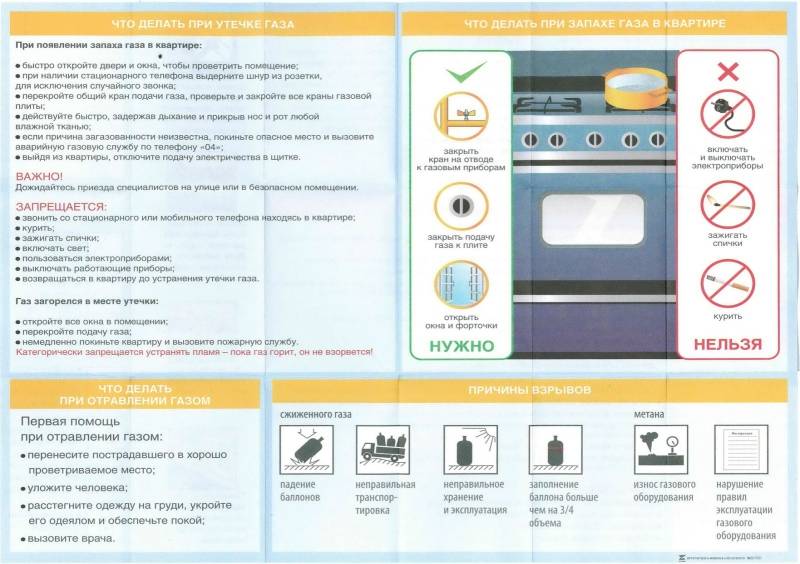

Но, несмотря на серьезность трагедий, мы не спешим обзаводиться этими приборами. Большинство из нас серьезно относится к своей безопасности и при малейшем запахе газа (а в него специально, для лучшего обнаружения утечек, добавляют одоранты, имеющие неприятный запах) вызывают специалистов газовых служб.
Да и анализ произошедших трагедий показывает, что причинами взрывов, по большей части, являются технические неисправности кухонных плит, газовых котлов и баллонов в квартирах “неблагополучных”.
Обитатели которых грубо нарушают требования безопасной эксплуатации бытового оборудования. Такие точно не будут сигнализаторы покупать, хоть законодательно их обяжи.
Итак, я обрисовал вам ту ситуацию, которая послужила почвой для произрастания нового сорняка мошенничества. И сорняк этот не только процветает, но и разросся уже до масштабов всей страны.
Очередные свидетельства приходят из самых разных городов.

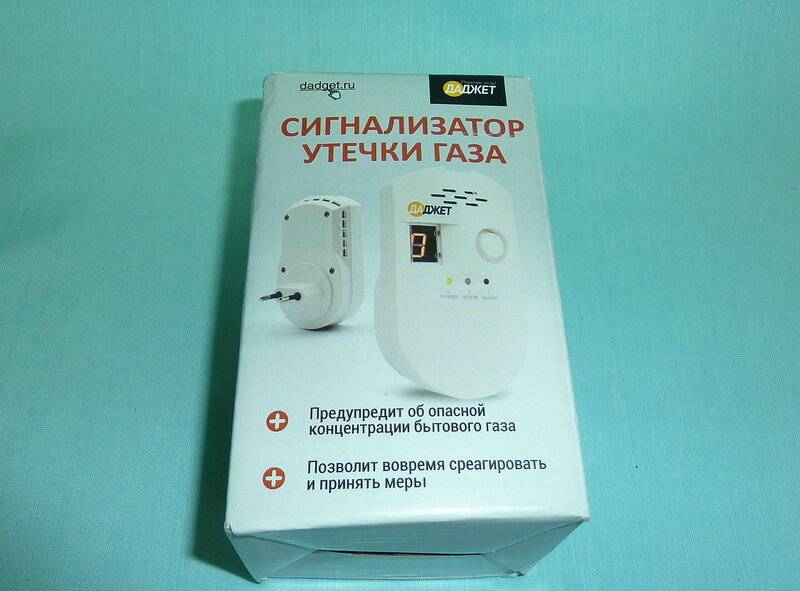

Преимущества установки сигнализатора газа
Природный газ практически полностью состоит из метана — вещества, не имеющего запаха. Однако для безопасной эксплуатации в его состав добавляют ароматизирующие добавки, которые как раз и служат индикаторами утечек. Такой способ не определят степени утечки, а она может уже иметь опасную концентрацию. Вдыхание метана (аналогично пропан — бутановой смеси) может привести человека к потере сознания.
Установка в помещении датчика утечки (сигнализатора газа) является куда более эффективным способом свести последствия утечки к минимуму. Данный прибор без присутствия человека в автоматическом режиме определит концентрацию опасного газа. К тому же будут предприняты меры в создавшейся ситуации вплоть до отключения трубопровода по сигналу от датчика.
Эксплуатация сигнализатора загазованности
Метрологическая поверка датчика загазованности производится один раз в год, а также после замены сенсоров. Поверку выполняет специализированная организация, имеющая соответствующее разрешение на проведение таких работ.

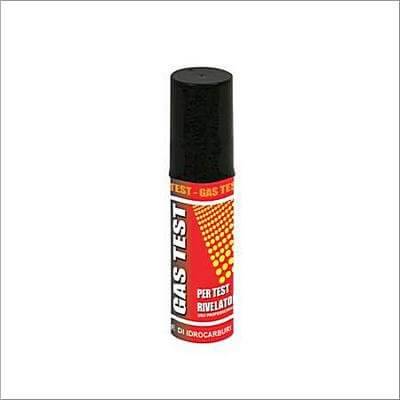

Тест — баллон с поверочной газовой смесью для тестирования и проверки срабатывания сигнализатора загазованности. Рассчитан на проведение 70 тестов.
Один раз в полгода выполняется проверка срабатывания сигнализатора от поверочной газовой смеси, содержащей определенный процент тестируемого газа. Запрещается проводить проверку прибора с помощью, например, газа из зажигалок, т.к. это может привести к выходу из строя чувствительного элемента.
Кнопка «ТЕСТ» предназначена для проверки светового и звукового извещателей, а также для проверки срабатывания газового клапана отсечки.
В указанный в заводской документации срок, в приборе необходимо заменить сенсор — чувствительный к газу датчик. После замены сенсора выполняется регулировка порога срабатывания сигнализатора и метрологическая поверка прибора. Работу по замене сенсора следует поручить специализированной организации.
Монтаж датчика утечки газа
Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.
А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.
Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

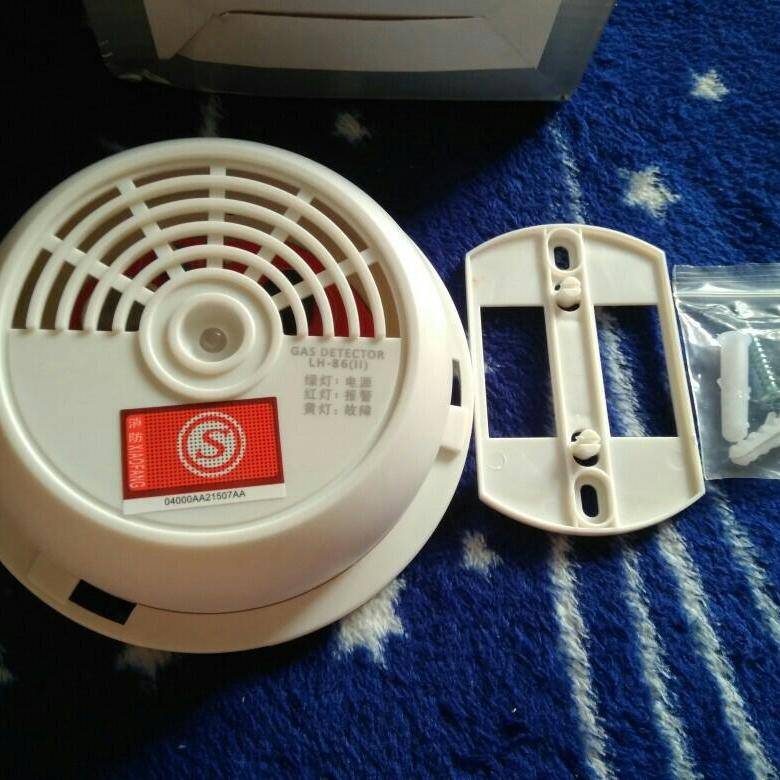

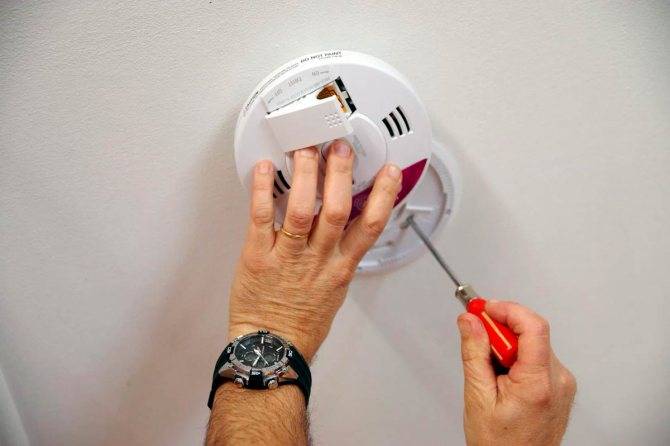

Датчики монтируются достаточно легко: обычно для крепления прибора с помощью дюбелей даже не требуется разборка корпуса анализатора
Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.
Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.
Категорически не рекомендуется устанавливать датчик в следующих местах:
- возле окна или отверстия вентиляционной системы;
- вблизи духовки или газовых горелок (расстояние до 1 м);
- в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
- в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.
Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.
Во что обойдется установка датчиков в квартиры
На рынке систем безопасности сегодня предлагается огромный ассортимент датчиков, способных сообщить об утечке и автоматически перекрыть подачу газа.
ЧИТАЙТЕ ПО ТЕМЕ:
К такому оборудованию относятся, в основном, устройства, которые устанавливаются вблизи газового оборудования, то есть преимущественно на кухнях или в подвалах с газовыми котлами. Цены на них в среднем составляют две-три тысячи рублей.
По мнению парламентариев, вопрос установки систем безопасности всё-таки относится к сфере капитального ремонта. Но если люди предложат использовать другие деньги, если город найдёт другие источники финансирования — это теперь никак не возбраняется.
Сегодня речь идёт об установке таких систем в масштабах всей страны — и это отличный повод проявить себя для таких компаний, как Роснано, Сколково и Газпром, убеждён Олег Нилов.
«Я бы, конечно, хотел, чтобы это было наше производство, но если они будут делать космическими не технологии, а цены — тогда можно обратиться к китайским товарищам», — предложил депутат Госдумы Олег Нилов.
Установка сигнализатора
Чтобы обеспечить правильную работу устройства, важно установить его в соответствии с требованиями. Если речь идёт о выявлении пропана, датчик размещается внизу стены, на расстоянии около 300 мм от пола, поскольку этот газ тяжелее воздуха и оседает при утечке
Датчики, рассчитанные на природный газ, устанавливаются на аналогичном расстоянии от потолка.

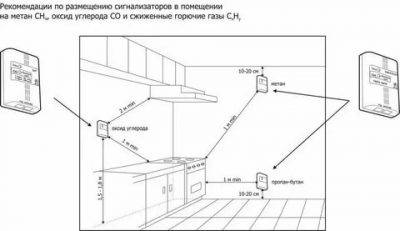

Схема установки газового датчика
При установке необходимо руководствоваться следующими правилами:
- аппаратура монтируется неподалёку от газопотребляющего оборудования;
- не допускается применять датчики в помещениях, где могут использоваться аэрозольные распылители и аммиак;
- нельзя устанавливать приборы рядом с окнами, дверями, вытяжными вентиляционными системами при повышенной циркуляции воздуха или, наоборот – в замкнутых пространствах.
Датчики не разрешено монтировать непосредственно на газовом оборудовании. Предварительно потребителю необходимо получить соответствующее разрешение у организации – поставщика газового топлива.

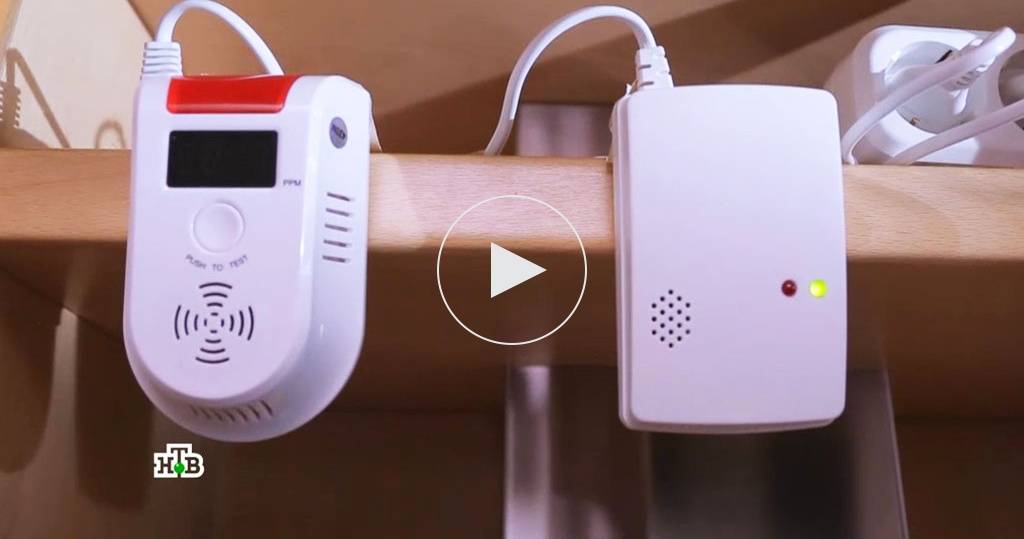

Подключение и установка газового сигнализатора Страж:
Подключение и установка газового сигнализатора с клапаном:
Устройство и принцип работы клапана
Наиболее популярными для бытового использования остаются электромагнитные отсекающие клапаны и отсекающие клапаны с управлением с помощью электроимпульса.
Запорный механизм электромагнитного клапана позволяет молниеносно блокировать подачу топлива при выявлении аварийной утечки. Узел монтируется на входе в газопровод. Как только датчик фиксирует предельную норму концентрации газа, механизм замыкает электрическую цепь, после чего клапан закрывается.
Клапан-отсекатель представляет собой достаточно небольшой узел. Обычно после срабатывания его нужно заново взвести вручную, после чего он снова будет готов к работе
Газоанализаторы с клапанами, предназначенные для использования в доме/квартире, отсекающие газ благодаря работе электрического импульса, работают несколько иначе. Клапан находится в открытом положении благодаря механической защелке. Если датчик фиксирует утечку, короткий импульс тока передается на катушку электромагнита, после чего защелка срабатывает, а сам клапан переходит в закрытое положение.
Клапаны подобного типа условно разделяются на нормально открытые (NA) и нормально закрытые (NС). В устройстве первой разновидности не предусмотрена подача напряжения на катушку, отсечка газа происходит при срабатывании датчика. Во втором случае для открытия самого клапана необходима подача импульса, а отсечка газа клапаном происходит в момент исчезновения напряжения в катушке.
Клапаны NA больше подходят для эксплуатации в домашних условиях, так как даже неожиданное отключение электроэнергии не приведет к перекрытию газа. Дополнительно газоанализаторы с подобными клапанами считаются более экономичными: если для поддержания работы NС отсекателя требуется постоянное поддержание напряжения в катушке, то для функционирования клапана типа NA в открытом состоянии подача электроэнергии не нужна.
Газоанализаторы, основанные на физико-химическом и физическом методах
В зависимости от физики использованного процесса, приборы 2-ой группы подразделяются на:
- Хроматографические
- Термохимические
- Фотоколориметрические
- Электрохимические
Хроматографические газоанализаторы
Данный тип приборов предназначен для измерения состава смеси газов, твердых тел или жидкости. Принцип действия хроматографического анализатора заключается в индикации качественного и количественного состава разделенной газовой смеси.
Существует 3 метода хроматографического измерения:
- Вытеснительный
- Фронтальный
- Проявительный
Термохимические газоанализаторы
Термохимические анализаторы газа – это устройства, определяющие энергию выделяемого тепла при прохождении химической реакции в смеси газов.
Принцип работы
Основной принцип работы – процесс окисления компонентов газа с применением дополнительных катализаторов (марганцево-медный катализатор, мелкодисперсная платина).
Измерение возникающей температуры осуществляется с помощью терморезистора, который в зависимости от температуры, меняет свое сопротивление, тем самым изменяя проходящий ток.
Фотоколориметрические газоанализаторы
Фотоколориметрический анализатор газа – это прибор, использующий оптическую систему (излучатель-приемник), который при помощи уровня поглощенного светового потока веществом определяет его.
Существует 2 разновидности фотоколориметрических газоанализаторов:
- Жидкостный фотоколориметрический анализатор газа (реакция протекает в растворе, что позволяет с точностью до 5% определить компоненты смеси);
- Ленточный фотоколориметрический газоанализатор (используют для реакции твердые носители).
Электрохимические газоанализаторы
Данный тип приборов предназначен для определения токсических газов в помещениях или на рабочих зонах. Отличительной чертой данного устройства, является возможность применять его во взрывоопасных зонах. Он компактный, энергосберегающий и практически нечувствителен к механическим воздействиям.
Они способны определять следующие вещества:
- Аммиак NН3;
- Сероводород H2S;
- Угарный газ СО;
- Оксид серы SO2;
- Хлор Cl2;
- Объемные доли кислорода (О2).
По принципу действия они подразделяются на:
- Гальванические (реагируют на изменение электропроводности);
- Электро-кондуктометрические (реагируют на изменения тока или напряжения);
- Потенциометрические (измеряют отношение напряженности поля и активных ионов).
В основе работы электрохимических анализаторов газа лежит явление электрохимической компенсации, которое заключается в выделении специального реагента, который реагирует с определенным компонентом смеси.
Физические газоанализаторы
Данные устройства работают благодаря физическим процессам и подразделяются на следующие виды:
- Термокондуктометрические;
- Магнитные;
- Оптические;
- Денсиметрические.
Магнитные газоанализаторы
Предназначены для определения процента О2 в смеси газов.
Магнитные анализаторы газа подразделяются на 2 группы:
- Термомагнитные;
- Магнитомеханические.
Данные устройства измеряют силу, которая возникает в неоднородном магнитном поле и воздействует на ротор устройства, и позволяет измерять концентрации в диапазоне 10-2.
Термокондуктометрические газоанализаторы
Данные устройства позволяют определить состав газовой смеси при помощи такой физической величины, как теплопроводность.
Принцип действия: при изменении качественного и количественного состава газовой смеси, изменяется теплопроводность и соответственно сопротивления в терморезисторах, в результате чего полученные данные анализируются, и по шаблону определяется состав определенных компонентов газа.
Оптические газоанализаторы
Устройства данной конструкции работают по принципу изменения оптических свойств газовой смеси (оптическая плотность, спектральное излечение, показатель преломления и т.д.).
Данные газоанализаторы могут определять как органические (метан СН4, ацетилен С2Н2, этан С2Н6, и т.д.) так и неорганические (хлор, аммиак, сероводород и т.д.) вещества.
Оптические газоанализаторы подразделяются на:
- Ультрафиолетовые;
- Инфракрасные;
- Спектрофотометрические;
- Интерферометрические.
Принцип действия: определенный газ поглощает инфракрасное излучение с определенной длинной волны, в зависимости от которой устройство ведет расчет.
Как уберечься от мошенников
В последнее время, в связи с большим количеством взрывов и пожаров, участились случаи обмана. Нередко под видом сотрудников газовой службы или МЧС мошенники вынуждают жильцов заключать соответствующие договора и устанавливать датчики по завышенным ценам, включая баснословную оплату установки и подключения. Особенно активно аферисты действуют в отношении одиноких стариков.
Чтобы противостоять мошенническим схемам, необходимо придерживаться следующих рекомендаций:
- проверять документы посетителей которые хотят установить датчик, обращаться непосредственно во властные структуры и к организации – поставщику газа, если нежданные посетители будут настаивать на обязательности оказания подобных услуг;
- приобретать анализаторы у проверенных дилеров, с проверкой соответствующих сертификатов, паспортной документации на оборудование;
- предварительно изучить технические характеристики систем, с учётом особенностей эксплуатации, выбрав оптимальный вариант.
Датчики учёта газа защитят жильё от опасности утечки, сохранив имущество и жизнь не только владельцев жилплощади, но и соседних квартир и домов. Своевременно полученное предупреждение позволит собственникам жилья оперативно отреагировать на неисправность, вызвав сотрудников аварийной службы и перекрыв подачу газа.
Виды устройств
Датчики природного газа круглосуточно следят за изменениями в воздушно-газовой смеси. Подключают их к сети с напряжением 220 В. Есть модели, которые работают от 12−24 В постоянного тока, их рационально устанавливать в тех помещениях, где часто бывают перебои подачи питания. Чтобы подключить такую модификацию, потребуется дополнительный бесперебойный блок питания и батарея.
Газовый датчик утечки газа бытовой бывает двух типов:
- Проводной.
- Беспроводной.
В зависимости от способа, который помогает определить концентрацию топлива, поступающую в ОС, устройства делятся на такие типы:
- Полупроводниковые — функционирование осуществляется за счет полупроводников, которые поглощают нагретые оксиды газа.
- Инфракрасные — конструкция этого типа напоминает взрывоопасную лампу, работа которой основана на горении газа и разложении его на воду и углекислый газ.
- Каталитические — способны определять количество газа в пределах действия инфракрасного спектра.
Особенности и характеристики
Проводной тип устройства работает от потребительской сети со стандартным значением напряжения 220 В. Многие предполагают, что данный тип изделия опасен. К взрыву по причине замыкания может привести большое количество газа в ОС. Однако, это не совсем правильно. Данный тип устройства выполнен согласно специальной технологии, поэтому взрыв из-за короткого замыкания не произойдёт.
Для работы беспроводного устройства необходим аккумулятор, который встраивается в корпус. За счёт этого датчик можно установить в любом месте. Он, как и первый вид, потребляет много энергии, поэтому в промышленности не используется. К тому же отличается такой тип устройства высокой ценой.
Современные приборы оснащены беспроводными элементами связи, что даёт возможность применять детали сигнализации. Чувствительный элемент сработает сразу, как концентрация топлива превысит нормальные показатели. После этого владелец получает сигнал на мобильный телефон и может самостоятельно устранить проблему.
Датчик утечки газа с клапаном применяется в роли автономного устройства, а также в виде дополнения к сигнализации. Когда количество газа превышает допустимый порог, то датчик подаёт напряжение на запорный клапан, в результате чего газовая магистраль перекрывается. Заново открыть её можно только вручную, подняв рычаг красного цвета вверх. В экстренных случаях предусмотрено ручное управление. Для этого нужно снять колпак и нажать на кнопку красного цвета в верхней части клапана.
Принцип работы
В зависимости от вида (полупроводниковые, инфракрасные или каталитические) устройства работают по-разному.
Реагирующим элементом в полупроводниковом датчике выступает пластина из кремния, покрытая оксидом металла. Такой метод применяется и в деталях для компьютера. Оседание частиц газа на такой поверхности приводит к изменению сопротивления, оно равно количеству вредных элементов в воздухе. В быту такие приборы достигли широкого применения. В промышленности же они не используются, так как количество некоторого топлива определить очень сложно. Недостаток полупроводниковых датчиков в медленном реагировании и в долгом восстановлении изделия, которое нуждается в контроле персонала.
В каталитических датчиках топливо во время горения расщепляется на H2O и CO2. Когда малая концентрация воздуха с большим количеством топлива проходит через устройство, возникает горение, что приводит к изменению сопротивления в одной катушке, вторая определяет рост температуры. Чем выше концентрация газа в воздухе, тем больше сопротивление. На концах катушки устанавливаются термошары, покрытые стеклянным слоем. Это приспособление играет роль компенсатора. Необходимо всего несколько секунд, чтобы определить концентрацию газа в помещении.
Инфракрасные датчики применяются в промышленности. Они имеют преимущества перед каталитическими: быстро включаются и мало потребляют электроэнергии. Датчик анализирует газовые частицы с помощью светового излучения инфракрасного диапазона. При работе анализу полежит эталонная и исследуемая волна. Две среды проходят сквозь световой источник и возвращаются в исходное положение. Затем устройство анализирует сигналы и показывает концентрацию газа в воздухе помещения.
Разновидности и особенности газоанализаторов
Под газоанализатором понимают измерительное приспособление, которое предназначено для выявления содержания конкретных веществ в газовых смесях. Работает в автоматическом либо ручном режиме. Результат замеров выводится в процентном соотношении либо просто сообщается пользователю о высокой концентрации – выше установленных значений.
В зависимости от функционального предназначения выделяют такие разновидности:
- Индикаторы. Они используются для кратковременных замеров, чтобы выявить концентрацию веществ в газовой среде. Зачастую приборы такого типа представлены переносными портативными моделями.
- Течеискатели. Еще одна портативная разновидность. Они помогают выявить течь в газовой трубе. Посредством такого прибора можно точно обнаружить поврежденный участок, через который утекает газ в окружающую среду. Работает, как и индикатор, но проводит анализ не общего объема в жилом помещении, а охватывает пространство вокруг какого-то элемента.
- Сигнализаторы. Приспособления, которые 24 часа в сутки осуществляют анализ состава газовой среды. Это стационарное оборудование. Когда устройство «видит», что показатели выше нормативных значений, оно сигнализирует на пульт управления, а далее происходит звуковой либо световой сигнал.
Бывают газоанализаторы, которые оснащаются собственным звуковым, световым оборудованием, чтобы сообщить об опасности. Отдельные аппараты идут в комплекте с электрическим клапаном, который при необходимости мгновенно перекроет трубу.
«Будут гибнуть люди»
Генеральный директор АО «Газпром газораспределение Пенза» Игорь Борисов на совещании с главами администраций муниципальных районов и городских округов под председательством губернатора Ивана Белозерцева заметил, что, несмотря на пандемию, компании нужно выполнять задачи по техобслуживанию и ремонту внутридомового и внутриквартирного газового оборудования. По его словам, жителям посылали уведомления, звонили, предупреждали, однако преодолеть нежелание пускать к себе газовщиков так и не удалось.
Газовая опасность
Фото: РИА Новости/Илья Питалев
Губернатор поручил главам районов и Госжилстройтехинспекции Пензенской области подключиться к решению этой проблемы. Он также сообщил, что нужно организовать тестирование работников газовой службы на COVID-19. Белозерцев заметил, что в случае бездействия «будут гореть дома, будут гибнуть люди, травиться угарным газом».
Еще весной, в период массовой самоизоляции, об аналогичных проблемах сообщали, например, СМИ Татарстана, позже обходами квартир через прессу возмущались в Волгограде и других городах страны.
В ООО «Газпром межрегионгаз» не ответили на запрос «Известий» о масштабе проблем с осмотрами состояния газового оборудования в жилых домах из-за пандемии. В МЧС отказались прогнозировать возможность инцидентов с газом.
