Особенности работы и правила монтажа греющего кабеля для водостока

Известные жители

Обратная бабочка

Как устроена система обогрева крыши

Давайте разберёмся, какие же основные элементы входят в состав системы и как они должны располагаться.

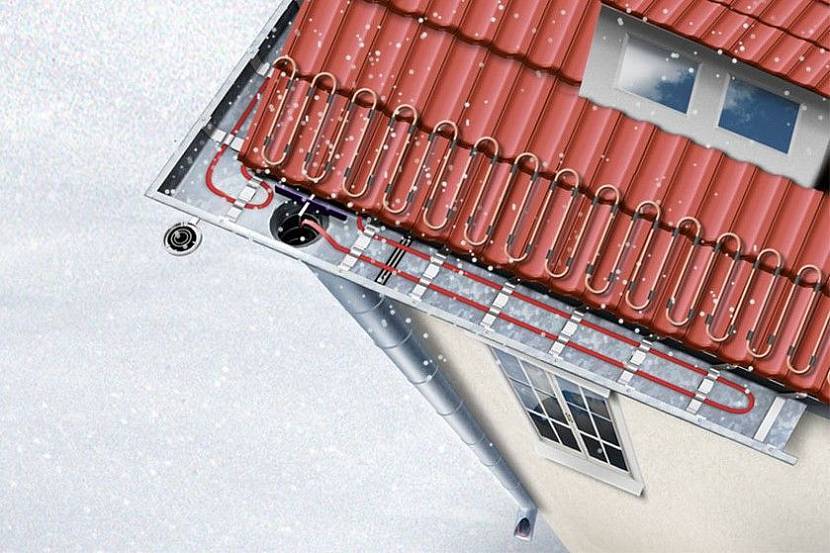

Примерная схема прокладки обогревательной системы на крышеИсточник dom-electro.ru

Весь комплекс обогревательного оборудования обычно состоит из трёх основных составляющих.

Блок обогрева включает в себя сеть одинарных или двойных обогревательных проводов. Также в этом пункте стоит указать, что в качестве нагревательного элемента может использоваться и специальная плёнка

Важно, чтобы обогревательные элементы отвечали определённым требованиям. Они должны быть приспособлены к резким перепадам температуры, а также к скачкам напряжения

Ещё система должна быть устойчива к избытку влаги. Если вы планируете ходить по крыше, то стойкость к механическим повреждениям – обязательное требования к блоку обогрева.
Блок информации и распределения предназначен для того, чтобы контролировать передачу электроэнергии от сети к нагревателям. Эта часть системы даёт информацию в виде показаний датчиков и питает все составные части антиобледенительного комплекса. Установить все датчики и элементы этого блока лучше в местах, куда не попадает влага. Например, на чердаке или под свесом кровли.
Блок управления включает в себя терморегуляторы, датчики погоды, а также приборы, позволяющие изменять температуру кровли и подачу электроэнергии вручную. Возможен вариант с саморегулирующейся системой управления. Здесь отпадает необходимость постоянно регулировать работу обогревательного комплекса, а нужные изменения вводятся автоматически. В этом случае мини-компьютер принимает решения на основе показаний датчиков погоды.

Обледенительный кабель прокладывают и в водосточный каналИсточник eximtec-plus.com.ua

Зачем это нужно

Очевидная цель — избавиться от наростов льда, предотвратить сужение просвета водостоков и утяжеление желобов. Наросший лед вполне способен полностью заблокировать отток талой воды с крыши. Последствия довольно неприятны: свес кровли будет украшен массивными сосульками, падение которых не сулит ничего приятного ни пешеходам, ни автотранспорту.

Почему водостоки и желоба зарастают льдом?

Причины две:

1. В оттепели и межсезонье температура в течение суток часто колеблется около нулевой отметки. Весьма типична ситуация, когда снег тает на солнце и тут же намерзает в виде льда на внутренней стенке трубы, провешенной в тени.
2. Кроме того, так называемые «теплые» кровли с жилыми мансардами или эксплуатируемыми чердаками под ними могут вызывать таяние скапливающегося снега при температуре до -10С. Понятно, что существенная часть талой воды не успеет сбежать вниз.

Крыша дома с жилой мансардой на тепловизоре.

Технология монтажа системы обогрева

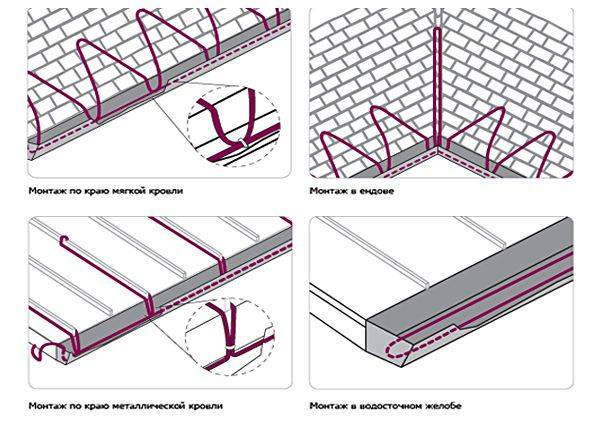

Зоны прокладки греющего кабеля

Прокладывать нагревательный кабель следует в местах схода талой воды и на участках образования наледей:

По всей длине водосточных желобов протягивают по одной или несколько нитей. Погонная мощность кабеля в зависимости от диаметров элементов водосточной системы выбирается от 200 до 300Вт на квадратный метр.

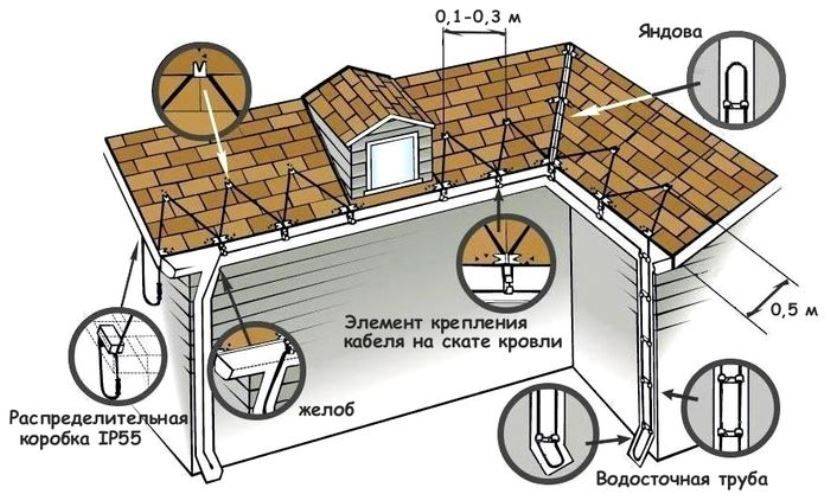

Схема прокладки системы кабельного обогрева водостока и крыши

• В водосточных трубах. Обогрев воронок и выходных частей труб требует дополнительного усиления. Обычно в трубах прокладывают две линии кабеля мощностью по 20-30 Вт на погонный метр в зависимости от диаметра труб.
• В ендовах кровли кабель укладывают вверх и вниз. Протяженность укладки выбирают минимум в 1 м от начала свеса, но лучше на 2/3 всей длины ендовы. Расчетная мощность составляет 250-300 Вт на квадратный метр ендовы.

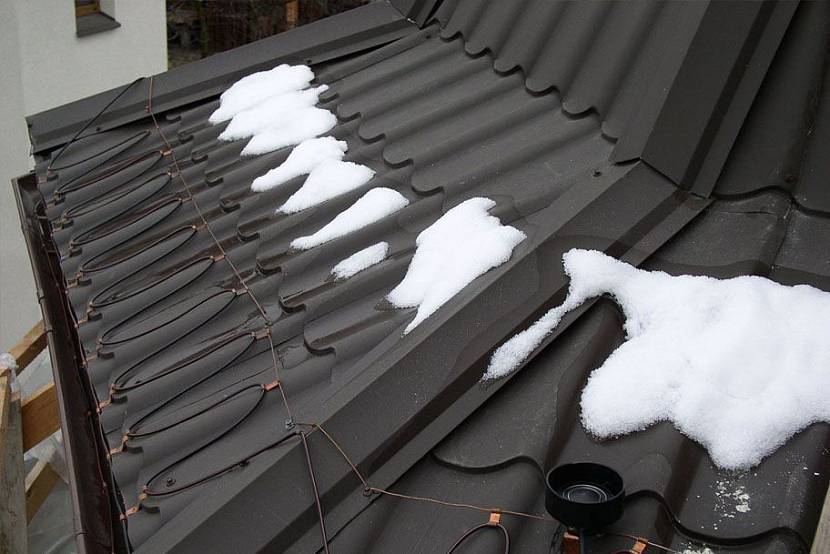

• Для профилактики образования наледей на карнизе кровли выбирают схему укладки кабеля «змейка». Подобная схема обогрева предполагает прокладку кабеля по кромке карниза. При этом шаг змейки на жестких кровлях выбирается кратным рисунку, а на мягких – в зависимости от потребляемой мощности на квадратный метр (35-40 см). Высоту треугольника «змейки» выбирают так, чтобы обогреваемая поверхность не имела зон холода, на которых может образовываться наледь.
• По капельнику на линии отрыва воды. 1-3 нити кабеля в зависимости от конструкции капельника.

Пошаговая инструкция по обустройству кабельной системы обогрева водостока и кровли

Монтаж обогрева водостоков и кровельных карнизов осуществляется согласно следующим правилам:

1. Крепить кабель в водосточных желобах рекомендуется с использованием специальной монтажной ленты поперек желоба полосами. Срок службы монтажной ленты тем больший, чем больше ее толщина. Шаг установки полос ленты составляет 0,25 м для резистивного кабеля и 0,5 м для саморегулирующегося. Фиксируют ее на желобе чаще всего заклепками, после чего обрабатывают места их установки герметиком.
2. В водосточных трубах кабель крепится с помощью термоусаживаемой трубки или монтажной ленты. Если высота труб превышает 6м, кабель лучше дополнительно прикрепить к металлическому тросу в изолирующей оболочке для переноса на него несущей нагрузки.
3. В отмете трубы и воронке греющий кабель крепят монтажной лентой с заклепками.
4. К кровле крепление кабеля осуществляется с помощью монтажной ленты на герметик.

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

Совет от профессионала: Крайне рекомендуется избегать сверления кровельного покрытия с целью установки крепежей во избежание его протечек.

1. Порядок монтажа кабельной системы обогрева предполагает осмотр места установки, на котором не должно быть острых краев и сторонних предметов, способных повредить кабель.
2. Кабельные секции проверяются на соответствие их длины зонам обогрева.
3. По необходимости секции отрезают до нужных размеров, муфтируют, раскладывают и закрепляют.
4. Устанавливают монтажные коробки, прозванивают и замеряют сопротивление изоляции секций.
5. Монтируют датчики термостата, прокладывают сигнальный и силовой кабеля.
6. Устанавливают щит управления.
7. Замеряют сопротивление и прозванивают силовые и сигнальные кабеля.
8. Тестируют устройство защитного отключения.
9. Настраивают термостат.
10. Выполняют пусконаладочные работы.

Итак, мы подробно рассмотрели, как можно организовать кабельный обогрев водосточной системы своими руками, разобрались в устройстве системы и правилах выбора ее комплектующих. Надеемся, что наши советы и рекомендации будут вам полезны, и вы сможете применить их на практике.

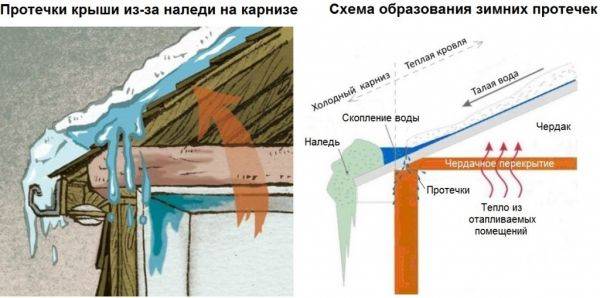

Почему образуется наледь на крыше?

Есть две главных причины:

1. Если днем тепло, снег начинает таять. Образовавшаяся вода стекает по желобам. Ночью, когда температура понижается, оставшаяся вода превращается в лед. Такой перепад в температуре зимой и весной наблюдается в черте города. При скоплении большого количества домов воздух всегда теплее. Металлические водостоки, бывает, покрываются толстой корой льда, который отодрать от желоба, не сломав его, очень трудно.
2. Причиной образования льда являются и сами крыши, особенно если кровля мансардного типа. От исходящего из дома тепла, снег тает. Вода, стекая на карниз, охлаждается и вновь замерзает. Спровоцировать таяние снега может ненадежная или не по технологии выполненная теплоизоляция. Через щели и ненадежные стыки в теплоизоляционном материале внутреннее тепло выходит наружу, разогревая снег. Он превращается в воду, а потом в лед.

Чтобы избавится раз и навсегда от этой проблемы, и защитить водосточную систему, необходимо наладить обогрев водосточных труб. Существует ряд систем антиобледенения.

Причины образования наледи

Те, которые сдерживают сход снега с кровельного покрытия и тепловые кабели, что служат для нагрева водостоков. Их главная функция – освободить кровлю от ледяной корки, не дать образоваться опасным сосулькам.

Современные ливневые водоотводы обязательно должны быть оборудованы системой антиобледенения кровельной поверхности. Что она из себя представляет?

Принцип работы системы

Частный дом отапливается котлом, от которого идёт горячая жидкость в радиаторы, отдающие тепло в воздух внутри помещения. А вот для подогрева водостоков применяется принципиально другой подход. Обогрев ливнестоков осуществляется с помощью нагревательного кабеля. Он поддерживает температуру на постоянном уровне. Такую систему используют не только для кровли, но и для фановых труб, систем водоснабжения и водоотведения и др.

Система водосточного подогрева устанавливается на всех участках ливнёвки. Нагрев происходит за счёт электричества. Для правильного и адекватного функционирования существует множество вспомогательных элементов. Среди основных есть приборы, которые автоматически включают или отключают нагревательные элементы, замеряют наружную температуру, выполняют функцию предохранителей. Электричество нагревает шнур, образующий тепло. Существует две основных разновидности проводов, с помощью которых можно утеплить ливнёвку — резистивный и саморегулирующийся. Они сильно отличаются друг от друга, но оба с успехом выполняют свою задачу.

Данный обогрев устанавливается на всей площади водостока

Резистивный выглядит, как обычный провод с защитной изоляцией, внутри которой проходит металлическая жила. У него постоянное сопротивление. Это позволяет держать одинаковую температуру на всех участках, если у провода нет механических повреждений. Греется он с помощью замкнутой цепи. В продаже существуют одножильные и двужильные типы шнура.

Также обустраивают систему обогрева желобов и водостоков саморегулирующимся кабелем. Он работает иначе. Это довольно высокотехнологичное устройство. Ток идёт по медным жилам, а изоляция выполняется из термопластичного материала. Сверху кабель покрыт основным изоляционным слоем. Такой элемент обогрева имеет в своей основе саморегулирующуюся матрицу, самостоятельно меняющую сопротивление жил в кабеле при взаимодействии с наружной температурой. Благодаря этому степень прогрева на разных участках отличается.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Монтаж системы кабелей для обогрева кровельного покрытия

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

• Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
• Желоба водосточной системы.
• Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам

Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

• Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
• Обязательно устанавливается заземление всей системы.
• Проводится проверка на предмет ее отключения при нештатных ситуациях.
• Прозванивается каждый кабель, где проверяется фаза и ноль.
• Автоматика также тестируется на предмет правильной работы.
• Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Система антиобледенения «на страже» – крыша в порядке!

Система антиобледенения кровли и водостоков – комплекс элементов, предотвращающих образования наста, льда и снежных завалов на крыше в любую погоду. В систему входят нагревательные устройства для водостока и карниза крыши, терморегулирующая подсистема, распределяющая ток коробка и набор закрепляющих деталей:

Главным элементом системы является нагревательный кабель. Его структура сходна с обычным электропроводящим проводом, с принципиальным отличием – жила кабеля (или одна из жил) преобразует электроэнергию в тепло. Теплый провод не позволяет снегу и льду накапливаться на карнизах и в водосточных системах. Таким образом, ваша крыша получает гарантированную защиту от сосулек, корки льда, снега и соответствующих разрушительных последствий, а вы и все домочадцы — возможность безопасно ходить около крыши вашего дома.

Какой греющий кабель выбрать?

Чтобы антиобледенительная система кровли работала эффективно и максимально долго, специалисты советуют обращать внимание при ее покупке на такие моменты:

• Надежные показатели влагостойкости и УФ-стойкости главного кабеля;
• Целостность и герметичность внешнего слоя кабеля и электро-короба;
• Термостойкость всех материалов, из которых изготовлены элементы системы;
• Механическая устойчивость кабеля и креплений.

Приобрести кабели можно в готовых секциях, либо бухтах. Готовые секции – оптимальный вариант для стандартных кровельных конструкций. Оборудовать карниз сложных крыш помогут адаптационные системы, сформированные из мотков кабеля под форму и текстуру крыши.

Существует два основных вида греющих кабелей: резистивный и саморегулирующий. Какой из них подойдет именно вам? Чтобы ответить на этот вопрос, рассмотрим каждый тип отдельно.

I. Резистивный кабель для нагрева водостока

Это традиционный и самый доступный вариант греющего кабеля. Нагрев равномерно распределяется по всей его длине.

Резистивные кабели могут быть последовательными и зональными. Первые представляют собой медную жилу (или жилы), покрытую слоем изоляции. Они отличаются простотой в управлении, легкостью монтажа и доступной ценой. Зональный кабель – усовершенствованная версия последовательного. Он имеет две жилы, местами соединенные спиралевидной проволокой, которая образует независимые зоны. «Плюс» такой структуры в том, что когда перегорает одна зона, другие продолжают работать. Последовательный кабель, перегорая, восстановлению уже не подлежит.

Последовательные кабели:

Зональные кабели:

Резистивный кабель лучше использовать на однородной поверхности (карниз, желоб, труба) без нахлестов. Немаловажный момент, который стоит учитывать при его покупке – большой расход энергии в итоге не оправдывается низкой ценой.

II. Саморегулирующий кабель в системе антиобледенения кровли

Более сложная структура этого провода определяет его повышенную эффективность и надежность. Кабель имеет две жилы, между которыми проложена полупроводниковая матрица. Именно эта прослойка позволяет системе адаптировать тепло на разных участках кабеля, меняя сопротивление под воздействием температуры внешней среды. Внутренние и внешние слои кабеля выполнены из современных высокотехнологичных материалов, устойчивы к механическим, термическим и прочим воздействиям:

Такая саморегулируемая способность помогает сэкономить значительное количество электроэнергии, делает систему практичной и долговечной. Данные преимущества можно вполне рассматривать, как компенсацию высокой цены саморегулирующей системы против наледи.

Как смонтировать систему

Чтобы во всеоружии приступать к монтажу системы рассмотрим наглядно пример схемы обогрева кровли и водостоков и будем придерживаться определенной последовательности.

Вначале выбираем место установки системы автоматики и управления внутри помещения. Зачастую основной контроллер и аппараты защиты необходимо расположить около электрического распред-щитка. Делается это для удобства монтажа, и позволяет сократить длину кабельно-проводниковых трасс и повысить надежность работы схемы. Подключить контроллер не составит особого труда, так как все его выводы и клеммы подписаны и промаркированы. Человек знакомый с основами электрической разводки и умеющий обращаться с инструментом, быстро сориентируется и выполнит такую работу своими руками.

Монтаж греющего проводника в водостоках нужно рассматривать исходя из того, что он разделен на четыре составляющие части (желоб, сточная труба, воронка и водоприемник), каждую из которых необходимо подогреть. Для начала необходимо подать в водосточную трубу петлю провода и прикрутить ее в водоприемнике с помощью стальных зажимов. Затем крепим кабель в нижней части сточной трубы как можно выше, располагая его на расстоянии 5 см друг от друга в части трубы, находящейся ближе к дому (по ней обычно и стекает талая вода). Таким же образом крепим проводник и вверху возле нижней части воронки

Важно, если труба состоит из нескольких разборных частей, то в каждой из них нужно организовать промежуточное крепление системы обогрева. В воронке кабель укладывается в форме кольца и прикручивается зажимами в таком положении. Переходим к желобу

В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам

Переходим к желобу. В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам.

Совет! Саморегулирующий проводник необязательно укладывать петлей. Подойдет монтаж в одну жилу, конец которой изолируется специальной заглушкой.

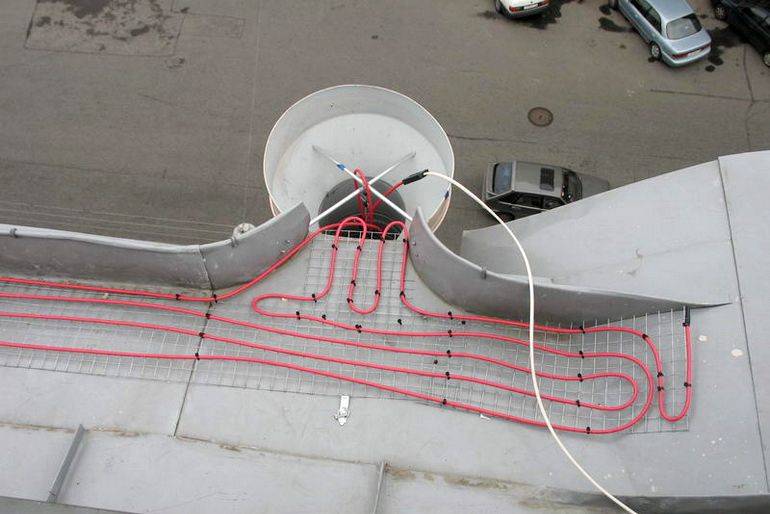

В качестве примера инсталляции греющего элемента возьмем плоскую кровлю. Кабель укладывается в нижней части по периметру черты стекания воды и закладывается во внутренней воронке водостока на расстояние от 400 мм, если сточная труба располагается в здании. Если же труба смонтирована снаружи, то применяют схему «капающей петли». В местах соприкасания парапета и кровли уложенный проводник должен иметь мощность около 60-70 Вт/м 2. Также необходимо, чтобы вокруг обогреваемой воронки на расстоянии 2 м был уложен провод как показано на рисунке ниже:

Последовательность разделки греющего провода показана фото:

В завершение, когда предыдущие этапы окончены, система управления обогревом водостоков и кровли соединяется с греющими элементами с помощью силовых кабелей посредством переходных распределительных коробок. Также, подключаются все необходимые датчики и аппаратура защиты.

Наглядно увидеть процесс монтажа системы антиобледенения вы можете на видео:

Вот и все, что хотелось рассказать вам о том, как сделать обогрев кровли и водостоков своими руками. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Проектирование обогрева кровли и водостоков

Эффективность работы системы обогрева напрямую зависит от качественно проведенного проектирования и правильно подобранного оборудования. Не стоит на нем экономить. Даже самые современные и дорогостоящие устройства стоят на порядок меньше, чем ремонт крыши и водоотводов.

Проектирование проводится в такой последовательности:

Определение участков, которые нужно обогревать

В обязательном порядке берутся во внимание ендовы, края кровли, желоба и трубы. Если в трубах не прокладывать нагревательные элементы, то это приводит к образованию в них ледяных пробок от воды, растопленной на крыше

Оставленная без обогрева кровля может просто не выдержать скопившегося снега и провалиться. Именно по этим причинам к вопросу подачи тепла нужно подходить комплексно.
Выбор нагревательного кабеля. Функциональный саморегулирующий провод помещают в желоба и трубы , так как в этих местах самая большая вероятность образования наледи. Резистивные изделия используют для нагрева больших площадей на кровле.
Выбор системы управления. Современные устройства обладают широкой функциональностью. Они способны значительно снизить расход электричества при изменении погодных условий. Правильный подбор датчиков и сенсоров дает системе команду работать только тогда, когда в этом возникает необходимость.

Когда определены зоны обогрева и сделан выбор устройств, оборудования и приспособлений, проводится расчет имущества, которое потребуется для монтажа. Итогом планирования является проектная документация, в которой учтены все действующие строительные нормы и меры безопасности.
