Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

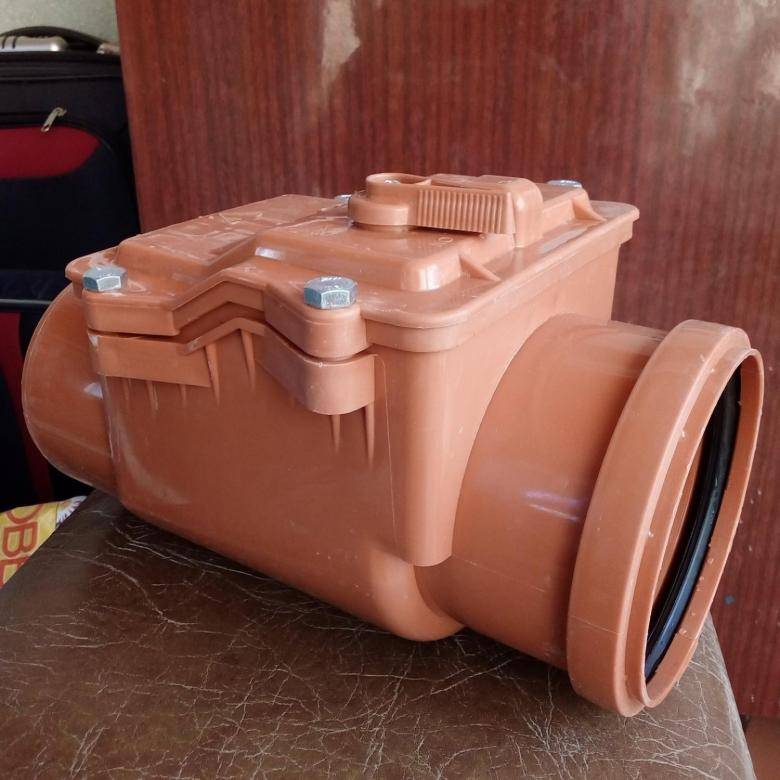

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

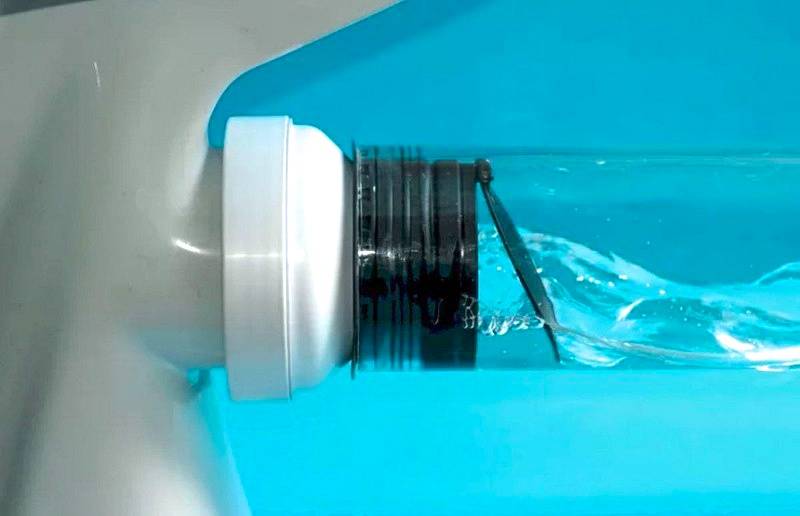

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Популярные производители обратных клапанов для канализации

С лучшей стороны себя зарекомендовала компания «Хемкор Северо-Запад». Это надежный производитель широкого ассортимента продукции, предназначенной для канализационных систем частных и общественных объектов.

При изготовлении обратных клапанов компания Capricorn применяет полиэтилен высокого качества

Обратные клапаны ведущей компании изготавливаются с использованием инновационной техники, лучших сортов металла, что обеспечивает высокое качество продукции с надлежащим уровнем надежности и долговечности. Цена обратного клапана на канализацию 110 мм составляет в среднем 700-900 руб.

Пользуется большим спросом запорная арматура немецкого производителя VIEGA. Компания выпускает широкий ассортимент обратных клапанов разных типов конструкции. Изделия преимущественно производятся из высококачественного полипропилена с высоким порогом рабочего давления и температуры. Поэтому запорные клапаны могут использоваться не только для самотечной, но и для напорной канализационной сети. Стоимость продукции стартует от 1500 руб.

Не меньшей популярностью на отечественном рынке пользуется запорная арматура польского бренда Capricorn. Фирма предлагает обратные клапаны лепесткового и подъемного типа. Для изготовления изделий применяется полиэтилен высокого качества, что обеспечивает устройству надежность и долговечность. Приобрести обратный клапан на трубу канализации 110 мм можно за 1000 руб.

Немецкий производитель VIEGA выпускает широкий ассортимент обратных клапанов разных типов

Установка обратного клапана на канализационной сети является залогом нормальной и бесперебойной работы системы. Это исключит возникновение аварийной ситуации в случае обратного течения фекальных масс при засоре коллектора.

Что такое канализационный аэратор и для чего он нужен

Любая канализационная система состоит из главного стояка, сливных труб, гидравлического затвора или небольшого колена со специальным ответвлением сбоку в виде сифона.

При попадании в слив жидкости в большом количестве, она может полностью перекрыть основной стояк, и начнется втягивание воздуха, образуется разреженное воздушное пространство. Если проходной канал трубы открытого типа, воздух заходит в него через специальное отверстие, поэтому канализация работает исправно.

Но когда сантехнический стояк расположен внутри жилища, то из-за отсутствия фановой трубы в комнаты может проникать запах из сточных систем и каналов. Что такое аэратор, можно и не знать, пока проблема не начнет мешать комфортному проживанию хозяев дома.

Благодаря ему в трубах внутренней канализации быстро выравнивается давление, а неприятные запахи выводятся на улицу, не проникая в жилище. Вот для чего нужен аэратор в канализации.

Принцип работы

Принцип работы канализационного аэратора похож на порядок действия любого обратного клапана. Роль запорного механизма аэратора для канализации выполняет герметичная крышка или мембрана из резины. Под воздействием собственного веса эти элементы перекрывают проникновение воздуха внутрь трубы.

Канал устройства, которое крепится на фановую трубу изогнут так, что с внутренней ее частью взаимодействуют верхние детали аэратора. Если в сливе появляется разрежение, то мембрана приподнимается, и внутрь запускается воздух.

Для современных канализационных систем разработаны универсальные клапаны, принцип действия которых основывается на быстром двустороннем действии. У подобных устройств мембрана работает как на впуск, так и на быстрый выпуск воздуха. Вакуумные клапаны не применяются в квартирах, потому что могут пропускать в комнаты биологический газ. Если сделать что-либо неправильно, можно навредить своему здоровью.

Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
4. Прибор не эксплуатируют при температурах ниже 0 °С.
5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Правильное и неправильное расположение

У каждого устройства, открытого или закрытого, на корпусе нарисовано направление движения стоков. Обозначается стрелкой или треугольником. Именно по направлению воды устанавливается гидрозатвор.

Затвор работает только в одном направлении и в разных положениях: будь то вертикальное или горизонтальное расположение прибора. Если все условия монтажа соблюдены, в первые минуты будет видно, что устройство функционирует и вода проходит через мембрану.

Правильное положение прибора еще определяется по способу монтажа. От раструба к холостому концу (то есть в раструб) можно вставить только пустой конец трубопровода. С другой стороны только соединительное расширение трубы с уплотнительной резинкой.

Неправильное расположение грозит постоянными проблемами, возникающими с устройством. Прибор, установленный не по схеме или не в том месте, сразу покажет свою несостоятельность. Любая работа начинается с прочтения инструкции, монтаж гульфика не исключение.

Трудности, которые могут возникнуть при неправильной установке:

1. Труднодоступное место. Устройство требует постоянного мониторинга после монтажа, поэтому, если запорная арматура стоит в углу или под слоем бетона в другом недоступном месте, обслуживать ее не представляется возможным.
2. Прибор установлен с нарушением технологического процесса. Негерметичные стыки, постоянно подтекающие крышки – затворов малоприятное зрелище. Если резинки в раструбе не смазывать маслом во время монтажа, они задираются или проваливаются вовнутрь. Даже когда все стыки присоединены друг к другу в упор и плотно, они могут протекать из-за проворачивания уплотнительных колец.
3. Нельзя устанавливать дроссель сразу после поворотной части системы. Во время движения стоки набирают приличную скорость, а значит, и создают давление. Труба забилась или не справилась с обратным потоком, и клапан закрылся. Сразу проблема не была обнаружена, и вода продолжила поступать из сантехнического прибора. Поток воды, подойдя к мембране получит сопротивление и может выбить отвод из соединительного стыка. Поэтому прибор устанавливается строго на прямом участке.
4. Выбрано неверное направление установки клапана. На любом устройстве имеется указатель движения воды, согласно этому рисунку и нужно производить монтаж. Если прибор перевернуть или поставить вниз крышкой для проведения ревизии, узел перестанет работать.

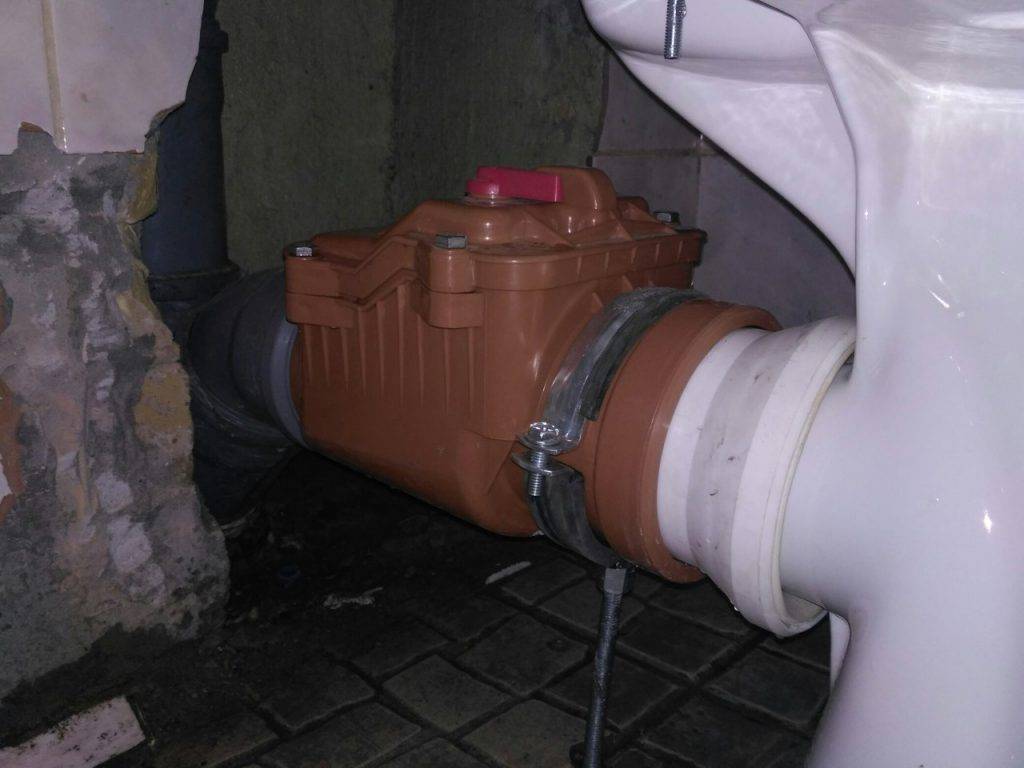

Процесс монтажа обратного клапана

Существует определенный порядок, как установить обратный клапан. Простым случаем является монтаж клапана-манжеты на сантехнику.

Он состоит из таких этапов:

1. На выпуск унитаза надевают манжету.
2. Выпуск с манжетой помещают в раструб канализационной трубы.
3. Унитаз фиксируют штатными крепежными элементами.

При этом нужно учитывать несколько нюансов:

• унитаз нужно подключать к трубе, имеющей прямой участок после раструба, а заслонка не должна упираться в стенку отвода;
• не следует при сборке соединений применять герметик и монтировать прибор на мастику или цемент, поскольку клапан нужно будет чистить.

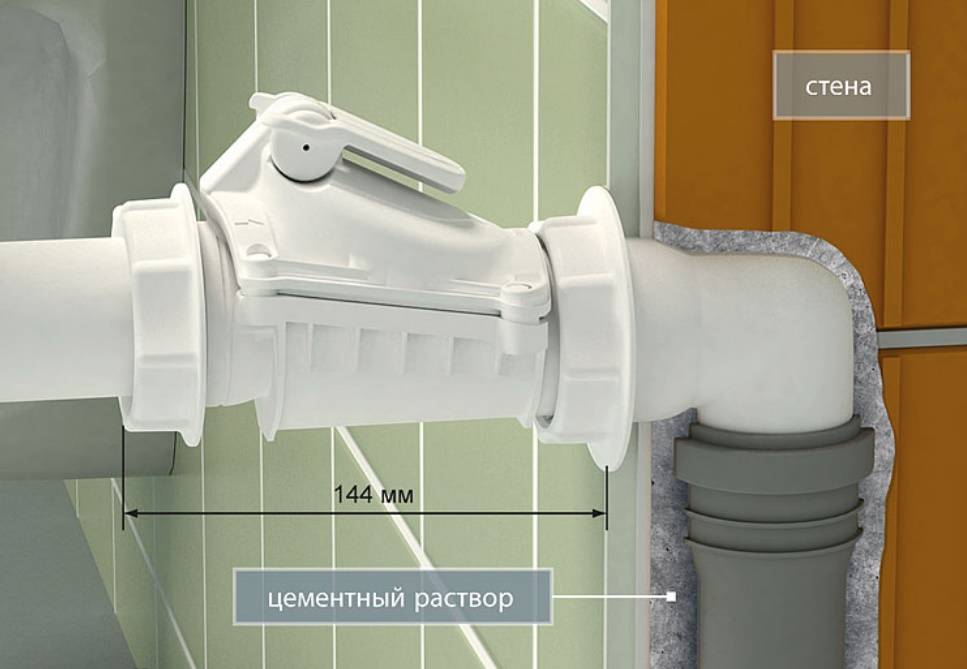

Если требуется смонтировать клапан в разрыв ранее собранного канализационного участка, необходимо приобрести фасонный элемент, который называется компенсирующим патрубком — короткую трубку, имеющую удлиненный раструб.

Последовательность монтажа:

1. Трубу разрезают выше раструба в двух местах.
2. Вырезанный участок удаляют.
3. Обрезок трубы вынимают из раструба.
4. Компенсатор надевают до упора на трубу выше раструба.
5. В раструб вставляют обратный клапан.
6. Компенсатор осаживают в раструб клапана.

Нюансы имеются и в этом случае:

1. На отрезанных участках трубы нужно с внутренней стороны зачистить заусенцы и снять наружную фаску. Если этого не сделать, при работе канализации, неровности начнут задерживать мусор. В свою очередь, фаска поможет легко стыковать раструбное соединение.
2. Раструб клапана после сборки следует зафиксировать отдельным хомутом, чтобы не допустить самопроизвольную расстыковку в случае подпора канализации, поскольку компенсатор может сместиться вверх по трубе.

Чтобы смонтировать затвор при отсутствии раструба, кроме компенсатора понадобится канализационная муфта. Ее помещают на отрезанную по размеру трубу, ниже места расположения клапана. Остальные действия аналогичны тем, о которых рассказано выше.

Лучшие производители

Всегда возникает вопрос: какой фирмы товар лучше купить? Безусловно, выбирать нужно изделия от производителей, зарекомендовавших себя выпуском продукции высокого качества и желательно по доступной цене. С лучшими производителями следует познакомиться поближе.

Stout

Европейский бренд с производством в Германии, Испании, Италии, России. Продукция сертифицирована по ISO, производится с применением инновационных технологий, на современном оборудовании и реализуется по доступной цене.

Sobim

Испания, Барселона. Выпускает продукцию из латуни собственного производства. Производство организовано на основе системы менеджмента качества ISO и имеет соответствующие сертификаты. Популярные модели бренда пользуются неизменным спросом специалистов.

Kalde

Турецкая компания. Является одним из ведущих производителей полипропиленовых фитингов и сантехарматуры в мире. Популярность моделей бренда основана на высоком качестве ее изделий и повышенному спросу на полипропиленовые трубопроводы в последнее десятилетие.

Джилекс

Российская компания. Основное направление деятельности – насосное оборудование, фитинги и регулирующая арматура. Качественные и недорогие изделия пользуется спросом у специалистов.

Danfoss

Международная компания датского происхождения, продукция которой пользуется мировой известностью. Основные направления: промышленная автоматика, теплотехника, холодильные установки. Устройства бренда пользуются повышенным спросом у монтажников промышленных трубопроводных коммуникаций. Для применения в домашних условиях это довольно дорогое удовольствие.

Ari Armaturen

Германский бренд, популярный среди специалистов по монтажу промышленного оборудования, так же, как и продукция Danfoss. Основное направление деятельности – производство регулирующей арматуры высокого качества.

Herz

Международная компания с центральным офисом в Вене. Ведущий мировой производитель фитингов и арматуры для систем отопления, водоснабжения и холодильной техники.

Частые ошибки и проблемы при установке

Среди самых распространённых ошибок при монтаже устройства запорного типа в канализацию можно выделить:

• нарушение соосности трубопровода в месте монтажа обратного клапана, так как всякий перекос приводит к нарушению герметичности в период эксплуатации;
• не соответствие направления открытия створок установленного прибора направлению потока транспортируемой среды;
• отсутствие удобного доступа к изделию для техобслуживания.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

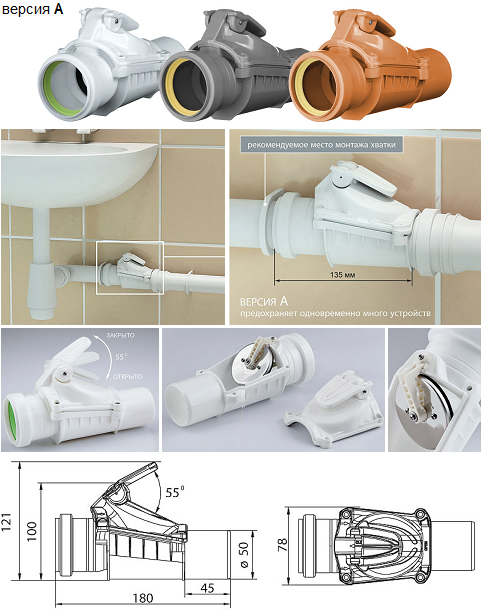

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем, клапан состоит из таких частей:

• входной и выходной патрубки;
• рычаг для принудительного вывода стоков;
• мембрана/рабочий орган для перекрытия всего сечения трубопровода;
• крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

• квартира находится на 1-м или 2-м этаже многоэтажки;
• в частном одноэтажном доме/даче;
• в 2-х или 3-х этажном коттедже;
• в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

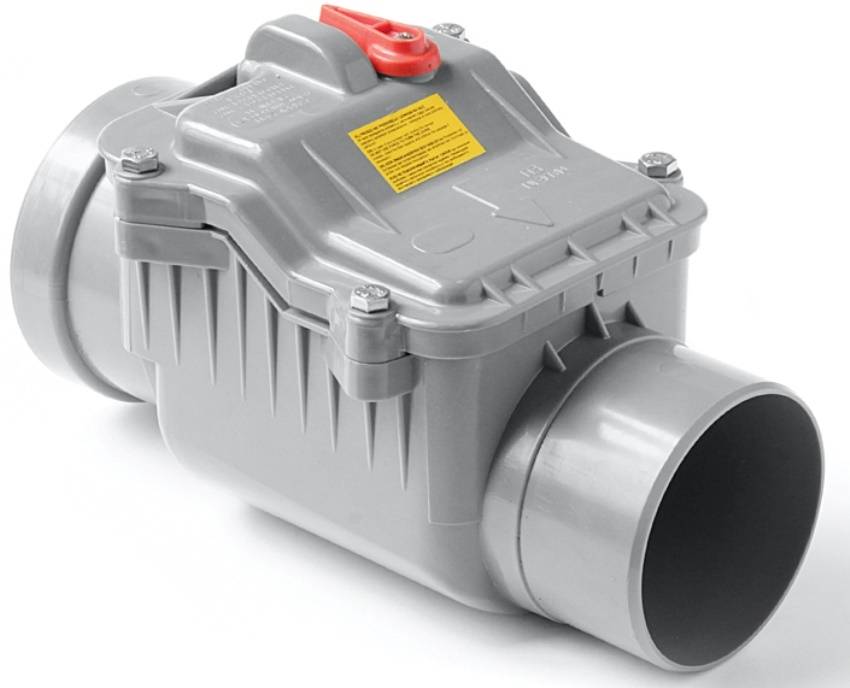

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы
