Обустройство скважины своими руками

Этапы работ

Кессон привязан к месторасположению скважины или септика. Поэтому проектирование ведётся под местные условия:

• анализ состава земли;
• выявление горизонта подземных вод;
• уточнение глубины промерзания грунта;
• учёт габаритов оборудования, располагаемого во внутренней полости кессона;
• удобство установки и обслуживания водонасосных узлов.

Практическое устройство кессона для скважины из бетонных колец разбито на несколько этапов:

1. проведение земляных работ:
   • выбор места (привязано к расположению скважины);
   • прокладка траншей под трубопроводы;
   • выполнение котлована;
   • проведение мероприятий по защите от осыпания;
   • заполнение оставшегося свободного пространства землёй;
2. монтаж:
   • обустройство дренажа;
   • изготовление основания;
   • монтаж колец;
   • гидроизоляционные и теплоизоляционные мероприятия;
3. обустройство кессона:
   • установка насосного оборудования;
   • подключение трубопроводов;
   • пуско-наладочные операции.
4. монтаж крышки.

Земляные работы

Рытьё котлована под кессон осуществляется механическими средствами или вручную. Это определяется размерами ямы и составом грунта. Глина и суглинки, горные породы перерабатываются с помощью экскаватора. Лёгкие песчаники, супеси поддаются ручному труду, при условии – глубина не должна превышать двух-трёх метров.

Работы проводятся в весенне-летний период. Лучший вариант – при отсутствии осадков.

Глубина котлована определяется размерами конструкции и уровнем промерзания грунта. На дне ямы выполняется дренаж, – по контуру роется траншея глубиной до 20~40 см, шириной в штык лопаты, засыпается щебнем.

Выполняется основание, – днище из бетона. Напоминает монолитный фундамент. Целесообразно предусмотреть закладные детали из металла для связи с вертикальной конструкцией. Плита устанавливается на подушку из крупнозернистого песка (дресвы).

Гидроизоляция

В отличие от металлической или полимерной продукции, кессон является сборным, – состоит из отдельных деталей. Кроме этого, бетон – гигроскопичное вещество. Вследствие таких факторов требуется проводить гидроизоляцию кессона из бетонных колец:

• Наружная стенка, швы промазываются гидроизоляционным материалом. Для улучшения сцепления рекомендуется предварительная обработка грунтовкой глубокого проникновения серии «АКВА–стоп». В качестве изоляции целесообразно использовать мастики на битумной основе или расплавленный гудрон.
• Торцы, перед непосредственной установкой на мест,о обрабатывают силиконовым герметиком. Это вещество может одновременно служить связывающим элементом между смежными деталями. Но, механическая прочность шва на сдвиг будет меньше, нежели цементно-песчаного раствора.
• Шов, для повышения прочности и герметичности, рекомендуется забандажировать сетчатым материалом (лента «серпянка»).
• Внутренняя полость кессона пропитывается герметиком серии « АКВА–стоп», обрабатывается «Пенетроном» или подобным гидроизолирующим материалом.

Монтаж

Сборку конструкции осуществляют по мере готовности котлована, трубопровода. Используется грузоподъёмный механизм. При установке кессона из бетонных колец необходимо следить за соосностью смежных деталей.

Последовательность:

На места стыков наносится цементно-песчаный раствор или силиконовый герметик. При наличии закладных металлических деталей производится дополнительная фиксация сваркой.
Осуществляются гидроизоляционные работы. Мастику наносят в два-три слоя

Особое внимание – стыку нижней детали и днища. В этом месте давление грунтовых и талых наиболее велико.
Верхнее кольцо устанавливают на 10~20 см выше уровня земли

Это предотвратит попадание талых вод и атмосферных осадков.
Производится утепление кессона, – материалом серии «Пеноплекс» снаружи или пенопластом внутри. Внешний слой целесообразно обмотать полиэтиленовой плёнкой в три–четыре слоя.
Обустройство кессона, – внутрь устанавливается необходимое оборудование, подсоединяются трубопроводы. Проводят пуско-наладочные работы.
Монтируется верхняя крышка, устанавливается вентиляция. По периметру, на расстояние до 0,5~1 метр от внешней стенки, сплошным полем укладывается теплоизоляция (пеноплекс), засыпается землёй.

В процессе эксплуатации, особенно в весенне-осенний период, необходимо периодически проверять кессон. При факте поступления внешней воды предпринять меры к устранению.

Подготовительные работы

Начальный этап при монтаже любого кессона — подготовка котлована под него и устройство основания. Яму роют по габаритам будущей камеры плюс 20-30 см со всех сторон, включая дно. В итоге горловина кессона должна возвышаться над уровнем земли на 20 см. Это позволяет исключить попадание атмосферных осадков в защитное сооружение.

Низ котлована хорошо трамбуют. Подсыпают песчаную подушку слоем 10 см и хорошо уплотняют её. Если предусмотрен монтаж бетонного, кирпичного или кессона из ЖБ колец, обязательно делают цементную площадку толщиной 15-20 см. Её лучше армировать. Как только основание готово, можно приступать к устройству кессона.

Как провести воду в дом из скважины

Полноценный и обустроенный по всем правилам водопровод в частный дом – это:

1. Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи;
2. Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода;
3. Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой;
4. Вода подводится к отопительному котлу и к бойлеру для ГВС.

Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.

Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.

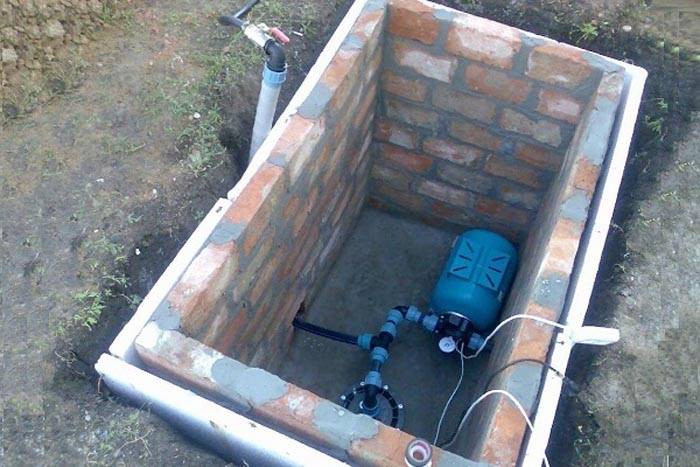

Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.

Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.

Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного мембранного бака в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.
