Отключающие устройства на газопроводах: разновидности запорной арматуры и особенности ее монтажа

Условные обозначения газовой арматуры

Применяющаяся в газовом хозяйстве арматура стандартизована. На каждой детали стоит обязательно шифр, состоящий из 4 частей.

Первые 2 цифры шифра – это вид арматуры:

• 11 – краны для трубопроводов;
• 14,15 – запорные вентили;
• 16 – обратные подъемные клапаны;
• 17 – клапаны предохранительные;
• 19 – обратные поворотные клапаны;
• 25 – регулирующие клапаны;

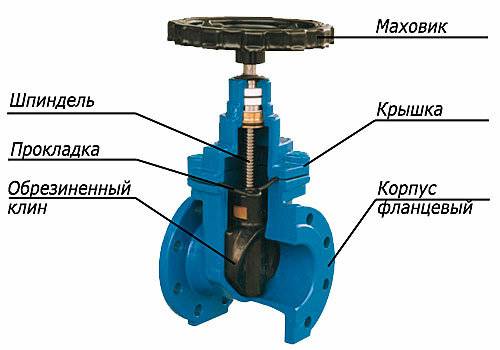

• 30, 31 – запорные задвижки;
• 32 – затворы.

На втором месте в шифре стоит условное обозначение материала изготовления корпуса: углеродистая сталь – с, кислотостойкая нержавеющая сталь -нж, серый чугун – ч, чугун ковкий – кч, бронза, латунь – бр, винипласт – вп, легированная сталь – лс, алюминий – а.

Задвижка газовая из чугуна гораздо меньше подвергается коррозии, но она более хрупкая, чем аналогичное устройство изготовленное из стали

На третьем месте в шифре стоит порядковый номер детали. На четвертом находится обозначение материала, из которого сделаны уплотнительные кольца: бронза или латунь – б, нержавеющая сталь – нж, резина – р, эбонит – э, баббит – бт, кольца уплотнительные отсутствуют – бк.

Газовый фильтр для котла

Любая газовая система должна иметь газовый фильтр, в том числе и газовый котёл. Монтаж прибора производится на горизонтальном участке трубы. Фильтр для газового котла осуществляет чистку проходящего через него газа. Это делает лучше безошибочную работу расходомеров и не даёт выйти из строя газовому оборудованию.

Газовый фильтр MADAS резьбовой

Функции и назначение

Газовый фильтр для котла – дополнение к котельному оборудованию, нужное для предохранения узлов от раннего износа. Если вы намерены посодействовать долгому сроку службы котла, то не игнорируйте покупку прибора для фильтрации газа.

Функция фильтра заключается в сборе лишних частиц (смолы, песка, мелких кусочков ржавчины), которые поступают вместе с газом по трубопроводной системе. При помощи качественной чистки газа, который поступает в систему, значения герметичности запорных клапанов становятся намного выше, обеспечивается надёжность. Плюс ко всему, такие приборы, как счётчики, будут показывать высокоточные данные без погрешностей. Сама же котельная, с применением фильтров газа, не так быстро выйдет из строя, а основные узлы отопительного агрегата не будут коррозировать.

Установленный газовый фильтр

Виды и как выбрать

Газовый фильтр для котла необходимо выбирать с полной ответственностью, ведь от выбора будет зависеть уровень надёжности и безопасности газоснабжающей системы. В настоящее время на рынке обогревательных устройств и комплектующих можно увидеть разнообразие узлов фильтрации, классифицирующиеся по некоторым признакам.

Исходя из направления движения газа, можно выделить фильтры газовые:

Исходя их конструктивных параметров:

Выполняться приборы могут из разных материалов, выделяют:

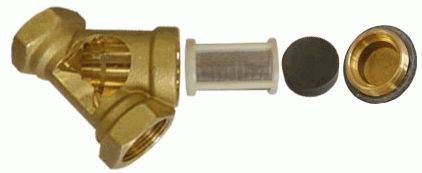

Фильтр сетчатый латунный для газа с магнитом

Также могут быть фильтры:

Для выбора фильтра для газа, нужно оценить фильтрующий материал. Он может быть:

1. Сетчатый. Здесь элементом фильтрации является особая плетёная сетка из металла, которая отлично задерживает небольшие частицы пыли.
2. Волосяной. Является кассетой с прессованным конским волосом либо капроновой нитью, которая пропитаны висциновым маслом.

Популярные модели

Газовые фильтры для котлов довольно популярны на российском рынке. Востребованной моделью является небольшой прибор серии 70600.

Изделие производится фирмой Giuliani-Anello s.r.l. и выполнено из алюминиевого сплава. В комплект входит крышка из оцинкованной стали. Достоинство фильтра в высокой надёжности, в соответствии с UNI-EN161 модель имеет первую группу по механической прочности.

Характеристики газового фильтра для котла серии 70600 Giuliani-Anello.

Материал Viledon P15\500S характеризуется отличным и качественным поглощением пыльных частиц и продолжительным сроком эксплуатации. Он отвечает всеобщему стандарту DIN EN779.

Компактный газовый Фильтр Giuliani Anello 70600

Покупая этот фильтр газовый для котла, нужно помнить о нижеприведённых правилах:

1. Стоит удостовериться, что фильтрующий элемент сочетается с вашей отопительной системой, изучив тех параметры.
2. Не нужно устанавливать прибор рядом со стенами, на которые нанесена штукатурка.
3. При монтажных работах необходимо использовать подходящий инструмент.
4. Устанавливать фильтр желательно так, чтобы можно было без проблем подобраться к его крышке.
5. Течение газа должно соответствовать направлению, указанному стрелкой на корпусе узла.
6. Устанавливать фильтрующий элемент необходимо после газового редуктора .

Фильтр на котёл от газа серии 70600 предназначен для установки на вертикальных и горизонтальных трубах, что обеспечивает универсальность прибора.

Газовый фильтр для котла является небольшим, но очень полезным устройством для продления эксплуатационного периода отопительного агрегата. Разнообразие решений конструкции и самые разные цены дают возможность сделать выбор наилучшего прибора, целиком оправдывающего вложенные на него деньги.

Используемое оборудование и инструменты для монтажа

Для монтажа газопровода мастера применяют специальное оборудование:

• Длинноволокнистый лен или ФУМ-лента для устройства резьбовых соединений.
• Рычажные ключи с параллельными губками. Они должны быть оснащены насечками для лучшего сцепления с деталью.
• Аппарат для выполнения сварки.
• Фитинги – детали с мелкой резьбой для соединения нескольких элементов.

Все инструменты и элементы системы должны иметь сертификат завода, изготавливающего эти детали. Все сертификаты должны соответствовать требованиям Госгортехнадзора. Если сертификаты отсутствуют, то использование таких труб невозможно.

Нормы по установке газопровода

Газопровод – это одна из самых важных частей дома. Благодаря ему в помещении появляется отопление, с помощью газовых приборов можно приготовить пищу и нагреть воду для ГВС. Но при неправильном использовании газ может стать серьезной проблемой, приводящей к трагедии. Во избежание этого были придуманы нормы, используемые при монтаже газопровода. Они обеспечивают безопасность и корректную работу приборов.

Основные правила:

• Не допускается пересечение газовой магистрали и оконных проемов, дверей и вентиляций.
• Расстояние от трубы до электрического щитка должно составлять минимум полметра.
• Между газовой системой и электрическими коммуникациями должно быть минимум 25 см.
• Газопровод должен находиться на высоте 220 мм от пола, в помещениях с наклонным потолком это расстояние составляет 200 мм.
• К газовому оборудованию можно подвести гибкий шланг диаметром 10 мм.
• Водонагревательные колонки не могут быть установлены в ванной комнате.
• Повышенная влажность создает обратную тягу, из-за которой помещение наполняется угарным газом и может стать причиной отравления.
• Следует выдерживать расстояние между плитой и трубой, оно должно превышать 80 см.
• После приборов учета должен начинаться уклон трубы 3%.
• Прибор учета должен располагаться на высоте 1600 мм от пола.
• Счетчик должен располагаться на расстоянии 80 см от отопительного оборудования или плиты.
• Для монтажа газопровода в стене необходимо сделать отдельное от вентиляции отверстие в стене.
• Необходимо обеспечить доступ к коммуникациям. Можно поместить их в короб, но он должен оснащаться крышкой для доступа.

Опоры трубопроводов

• газопроводов;
• нефтепроводов;
• трубопроводов ТЭС и АЭС;
• инженерных коммуникаций ЖКХ;
• промышленных предприятий и др.

Наше производство производит опоры трубопровода по большинству существующих стандартов, а также по индивидуальным чертежам заказчика из обычных сталей или для «северного исполнения» из стали 09Г2С.

В зависимости от назначения и устройства все опорные конструкции относятся либо к подвижным, либо к неподвижным опорам.

Подвижные опоры трубопроводов

Подвижные опоры трубопроводов ориентированы на восприятие вертикальных нагрузок, зависящих от протекающего внутри трубопровода продукта и веса самого трубопровода. Конструктивно подвижные опоры состоят из жесткого основания, полукруглого металлического держателя, крепления и прокладки.

Для крепления горизонтальных трубопроводов применяются подвесные опоры. Подвески, которых прикрепляются к кронштейнам, консолям, перекрытиям сооружений с применением тяг с болтами или приварных пружин, размеры которых определяются в каждом конкретном условии.

Неподвижные опоры трубопроводов

Подвижные опоры позволяют трубопроводу смещаться, фиксируя во время деформаций любой тип трубопровода, в целях поглощения линейных удлинений, возникающих при изменении температуры, в тоже время неподвижные опоры в определенных местах поддерживают трубопровод, испытывающий вертикальные на грузки от собственного веса и веса оцинкованной или полиэтиленовой оболочки служащей теплоизоляцией.

Горизонтальные нагрузки делятся на горизонтальные осевые и горизонтальные боковые. Усилие от горизонтально боковых нагрузок передаются на те опоры которые расположены в местах поворота трубопровода и вблизи их присоединения к опором. Горизонтальные осевые усилия передаются на все имеющиеся неподвижные опоры. Изготовление всех видов опор трубопроводов выполняется по альбомам и сериям в соответствии с требованиями ОСТ и ГОСТ, предъявляемых к каждой конкретной опоре с учетом условий эксплуатации и области ее применения.

Виды, конструкции и монтаж газопроводных опор

    В промышленности существуют десятки разновидностей опорных конструкций, предназначенных для надземных газовых сетей высокого и среднего давления. С магистралями низкого давления, подающими голубое топливо в частные дома, ситуация намного проще. Здесь не применяют сложные скользящие опоры и мощные эстакады. Их ставят на трубопроводах большого диаметра и протяженности.

    В частном домостроении применяют жесткие опоры. Они фиксируют трубу в проектном положении, не позволяя ей отклоняться от горизонтали и вертикали. Конструкция жесткой опоры состоит из двух элементов:

• стойки (труба или профиль);
• платформы с креплением.

    В качестве стоек чаще всего используют стальную трубу. Ее диаметр выбирают в зависимости от размера поперечного сечения газовой магистрали. На практике пользуются простым правилом: диаметр стойки должен быть равен диаметру газопровода, но не менее 57 мм.

    Нужно помнить о том, что какую бы мощную трубу вы не взяли в качестве стойки, она не будет держать магистраль без надежной заделки в грунт. Поэтому перед началом монтажа выполняют бетонирование опорных конструкций. Для этого в грунте выкапывают или бурят ямки. Глубина заделки стоек в бетон зависит от их высоты и диаметра газовой трубы. Она определяется расчетом и указывается в документации. Чаще всего за основу берут чертежи типовой серии 5.905-18.05, в которых указаны узлы и варианты крепежа надземных газопроводов.

    В плотном сухом грунте с небольшим содержанием крупных камней можно обойтись без бетонирования. В этом случае трубы просто забивают в землю на заданную глубину или ставят винтовые сваи. Выставив опорные стойки по уровню, к ним приваривают опорные платформы.

    Для фиксации трубы к платформе используют неподвижные опоры. Наибольшее распространение получили два вида таких конструкций:

• Фиксация опорс круглым хомутом, изготовленным из металлического прута;
• плоским хомутом из стальной полосы.

    Монтаж труб ведут, оставляя между хомутом и опорной платформой зазор не менее 1,5 мм. Для защиты от коррозии между трубой и опорой ставят прокладку из алюминиевого листа.

Каким должно быть расстояние между опорами

    Ответ на этот вопрос дают нормативы. Дистанцию между опорными стойками выбирают, исходя из диаметра трубы, используемой для прокладки магистрали. Для газопроводов низкого давления, прокладываемых к частным домам, максимально допустимые расстояния между опорами должны быть такими:

• газовая труба диаметром 25 мм — 2,5м;
• 32мм — 3,2м;
• 40мм — 3,9м;
• 57мм — 4,9м;
• 76мм — 6,4м;
• 89мм — 6,9м;
• 108мм — 8,3м;
• 133мм — 9,6м;
• 159мм — 10,4м.

    Кроме диаметра магистрали, расположение опор выбирают, учитывая расстояние до сварочных стыков. Согласно требованиям норматива ОСТ 108, для труб диаметром до 50 мм расстояние от опоры до ближайшего стыка сварки не должно превышать 5 см. Для трубопроводов большего диаметра эта величина принимается не больше 20 см.

    Дистанция от опоры до точки установки на трубе фасонной детали или регулирующей арматуры четко не нормируется. В нормативе содержится только одно требование, гласящее, что это расстояние должно быть минимально возможным.

    Для устранения напряжений, вызванных температурным расширением металла газовой магистрали, применяют линзовые и сильфонные компенсаторы. Владелец частного дома может не беспокоиться об их установке. Эти устройства необходимы, когда протяженность трубы составляет сотни метров.

Требования к материалу опор и месту их установки

    Поскольку опорные блоки для труб можно приобрести в готовом виде, то нет необходимости детализировать прочностные характеристики металла, из которого они изготовлены. Производители используют для них особо прочные марки стали, стойкой к коррозии и деформационным нагрузкам.

    Для исключения изгибающих напряжений эти детали необходимо устанавливать точно посередине опорной платформы.

Приборы КИПиА в газопроводных системах

Кроме всего вышеперечисленного, в газопроводных системах применяются многочисленные приборы КИПиА (контрольно-измерительные приборы и автоматика).

Кроме газовой арматуры на газопроводах устанавливают КИПиА. Это позволяет вести постоянный контроль за состоянием оборудования и ходом технологического процесса. А также оперативно выявить предаварийные и аварийные ситуации

Наиболее востребованными устройствами, использующимися в газовых системах являются:

• сигнализаторы загазованности;
• оборудование для аварийного отключения поступающего газа;
• оборудование для измерения объема прошедшего газа;
• электронные регуляторы прошедшего объема газа;
• автономные блоки питания;
• газовые клапаны для автоматизации разных процессов и оптимизации работы трубопроводов;
• газовые регуляторы для регулирования объема проходящей через какой-то участок трубопровода среды.

Такие устройства являются высокотехнологичным оборудованием, эксплуатирующимся в самых разных условиях.

Нюансы обслуживания оборудования

По графику, разработанному инженером газопоставляющего предприятия, производится продувка конденсатосборников и проверка их технического состояния. Эти работы считаются опасными, поскольку в конденсате содержится не только вода, но и легко воспламеняемый жидкий бутан, зачастую составляющий большую часть жидкости. Поэтому проводят обслуживание двое специалистов, только днём, не во время грозы.

Также запрещено сливать конденсат сразу в автоцистерну – только в металлические стационарные ёмкости с оградой или в котлован. Если поблизости есть нефтепровод, можно сливать конденсат в него.

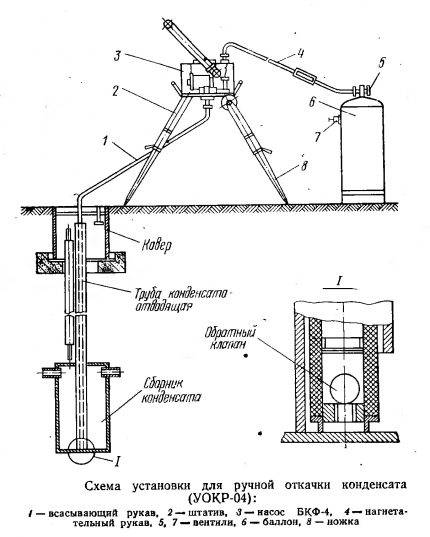

Чтобы опустошить конденсатосборник низкого давления, понадобится насос, мотопомпа или вакуумная цистерна. Из конца трубки извлекают пробку, подключают к ней шланг насоса, открывают кран и запускают насос. Откачку продолжают, пока из насоса не перестанет течь жидкость, а затем его отключают, кран перекрывают, отсоединяют шланг и возвращают на место пробку.

С конденсатосборником небольшого объёма можно справиться и ручным насосом, а из некоторых моделей для надземного монтажа жидкость сливается самотёком

Конденсатосборники среднего и высокого давления в насосе, как правило не нуждаются. В них предусмотрено 2 стояка: с конденсатом и с газом, на каждом есть кран, и обычно открыт только тот, что на газовом.

Чтобы освободить резервуар от жидкости, поворачивают оба вентиля: газовый закрывают, а конденсационный открывают. Жидкость выходит под давлением газа из магистрали. Для экономии времени и трудозатрат, этот процесс можно автоматизировать посредством контрольно-измерительных приборов и автоматики.

Если не удалить конденсат вовремя, гидроудар или пробка может не только препятствовать подаче газа, но и повредить трубу.

Кроме удаления собранного конденсата, обходчики газопровода проверяют наличие и точность табличек, указывающих на их расположение, а также исправность самого агрегата и связанной с ним запорной арматуры. При необходимости ремонт выполняется сразу или составляется акт, по которому в последствии выезжает специальная бригада.

Что такое внутренний газопровод

Внутренним газопроводом называется вся система газовых труб, расположенная внутри здания. Внешней границей внутренних газоводов является наружная поверхность стен или ограждающих конструкционных элементов здания, а их продолжительность учитывается до потребителей — газоиспользующего оборудования. Говоря проще, это — все газовые трубы, входящие в стену здания и ведущие к приборам потребления. Состоит из различных элементов:

• Вводы.
• Стояки.
• Квартирные разводки.

Все элементы системы, кроме внутриквартирных, должны располагаться в нежилых помещениях (подъездах), чтобы имелась возможность периодического осмотра труб. Также в подъездах должна располагаться запорная арматура, требующая проверок.

Что такое внутренний газопровод

Внутренним газопроводом называется вся система газовых труб, расположенная внутри здания. Внешней границей внутренних газоводов является наружная поверхность стен или ограждающих конструкционных элементов здания, а их продолжительность учитывается до потребителей — газоиспользующего оборудования. Говоря проще, это — все газовые трубы, входящие в стену здания и ведущие к приборам потребления. Состоит из различных элементов:

Схемa гaзопровода котельной

• Вводы.
• Стояки.
• Квартирные разводки.

Все элементы системы, кроме внутриквартирных, должны располагаться в нежилых помещениях (подъездах), чтобы имелась возможность периодического осмотра труб. Также в подъездах должна располагаться запорная арматура, требующая проверок.

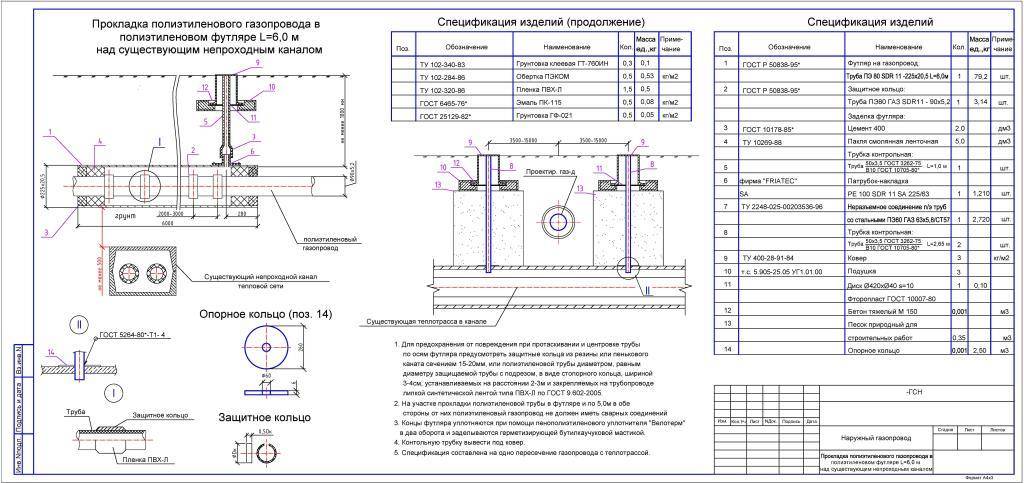

Правила установки и крепления трубки

Крепление контрольной трубки к футляру или полукруглому кожуху газопровода производится в соответствии с материалом трубы и защитной системы.

В монтаже применяется три основных способа:

• Установка контрольной трубки вместе с приваренным к ее основанию полукруглым металлическим кожухом. Ставят в качестве рядового контрольного пункта на трассу газопровода без футляра после укладки стальной или полиэтиленовой трубы и частичной засыпки ее песком до 0,2 м.
• Крепление к полиэтиленовому футляру с использованием седлового отвода и переходника с полимера на сталь. Отверстие под фиксацию контрольной трубки просверливается перед установкой футляра.
• Приварка основания трубки к стальному футляру. Сварной узел устраивают по предварительно просверленному в газовой трубе отверстию.

Если трубка не приваривается непосредственно к газопроводу, то между ее основанием и трубой обязательно находится слой песка. Саму трубку оборачивают полиэтиленовой пленкой или покрывают гидроизоляционным праймером.

В футлярах нового поколения, выполненных из стеклопластика, точка крепления контрольной трубки закладывается в процессе изготовления. Это решение значительно облегчает монтажный процесс. Трубку прикручивают перед установкой и герметизируют стык, после чего заполняют котлован с газопроводом грунтом.

Оформление и обустройство верхушки контрольной трубки производится в соответствии с типом поверхности, через которое она выводится. При наличии твердого покрытия (бетонной плиты, асфальта) над верхушкой располагают защитный колпак, ковер. При отсутствии твердого покрытия трубку выводят на 0,5 м над землей и плавно загибают на 180º.

Схема обустройства выхода контрольной трубки на поверхность зависит от типа именно этой поверхности. Если она проходит через асфальт или бетон, устанавливается ковер, если вокруг несвязный грунт – трубку изгибают

Через контрольную трубку обходчик, обязанный следить за техническим состоянием газовой трубы и плотностью транспортируемого газа, вводит шланг газоанализатора или датчик манометра и снимает показания приборов. Снятые им данные заносятся в журнал обследований.

Размещение запорной арматуры на трубе

Перед монтажом в газопроводную систему краны и задвижки подвергаются внешней ревизии, смазке, проверке прокладок и испытанию на герметичность. При этом место для установки отключающего устройства на газопровод подбирается в соответствии с рекомендациями СП 42-101-2003.

Установка отключающих устройств на газопроводе производится подземно – в колодце или непосредственно грунте или надземно – в несгораемых шкафах, на стенах или трубах.

Монтаж запорной арматуры выполняется так, чтобы ее можно было осмотреть, обслужить и при необходимости демонтировать.

Место для вставки отключающего устройства в газопровод выбирается:

• на ответвлениях от магистрали – вне территории потребителя и не далее 100 м от распределительного трубопровода;
• при наличии параллельных труб – на расстоянии, удобном для обслуживания обоих устройств;
• на выходах и вводах ГРП – на расстоянии 5–100 метров от пункта;
• при пересечении газопроводом воздушной ЛЭП – вне ее охранной зоны;
• на стенах частных домов – минимум в полуметре от дверных и оконных проемов;

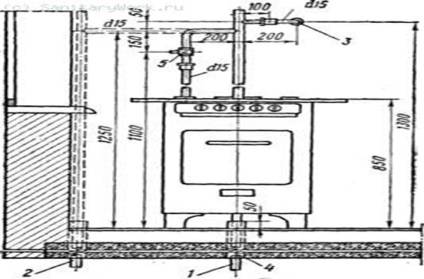

• возле газовой плиты – сбоку на трубе на уровне присоединительного штуцера на удалении от плитки 20 см и более;
• у газовой плиты или колонки при верхней разводке – на высоте от 1,5 над полом.

Если арматура монтируется на высоте более 2,2 м, то должна быть предусмотрена металлическая лестница и/или площадка на этом уровне.

Если производится монтаж колодцев, то делать их следует из несгораемых стройматериалов. Подойдет камень, кирпич, бетон и т.п. Но никаких древесины или пластика.

Уплотнение фланцевых соединений следует производить следующими прокладками из:

• паронита – при давлении до 1,6 МПа;
• маслобензостойкой резины – при давлении до 0,6 МПа;
• алюминия – при любом давлении;
• меди – при любом давлении (кроме газопроводов с сернистым газом);
• полиэтилена высокой и низкой плотности, фторопласта – при давлении до 0,6 МПа.

Стоит заметить, что фланцевые соединения прямоугольного и квадратного типа довольно сложны в обработке и сложно обеспечить надежную герметичность соединения, поэтому лучше отдавать предпочтение фланцевым соединениям круглой формы.

Отключающие устройства в обязательном порядке устанавливаются:

• на вводе в здание;
• перед наружной установкой потребляющей газ;
• на вводе и выходе ГРП;
• на длинных тупиковых отводах;
• на ответвлениях от общей магистрали в поселок, квартал или на предприятие;
• при пересечении трубопроводом железных и автомобильных дорог, а также водных преград.

Все устанавливаемые поворотные краны должны иметь ограничитель поворота ручки на 90 0 , а задвижки – указатель степени открытия.

И все устройства с диаметром до 80 мм обязаны иметь на корпусе риску с указанием направления тока газа.

Газопровод — безопасность

Газопровод безопасности предназначен для отвода природного газа в атмосферу, чтобы предотвратить проникание природного газа ( из-за неплотности задвижек) в камеру горения топки и образование взрывоопасной газовоздушной смеси. Газопровод безопасности функционирует только в периоды, когда топка не работает.

Газопровод безопасности выводится наружу по правилам, устанавливаемым для продувочных свечей.

На газопроводе безопасности между его краном и основным газопроводом необходимо устанавливать штуцер, закрываемый пробкой на резьбе; присоединяя к штуцеру манометр, можно проверить плотность задвижек перед горелками и, зажигая их, иметь полную уверенность, что газ не проник в топку. В виде исключения старая схема газооборудования может быть допущена на агрегатах, оборудованных инжекционными горелками низкого давления, у которых отключающими устройствами являются краны малых диаметров до одного дюйма.

На газопроводе безопасности между его краном и основным газопроводом должен стоять штуцер, закрываемый пробкой на резьбе. Присоединяя к штуцеру манометр, можно проверить плотность задвижек перед горелками и, зажигая их, убедиться, не проник ли газ в топку.

Если на газопроводах безопасности горелок имеются штуцера для присоединения манометров, необходимо проверить плотность рабочей и контрольной задвижек ( кранов) горелок, особенно при пуске горелок после значительного перерыва в работе установки.

Если на газопроводах безопасности горелок имеются штуцеры для присоединения манометров, особенно при пуске горелок после значительного перерыва в работе установки, необходимо проверить плотность рабочей и контрольной задвижек ( кранов) горелок.

Если па газопроводах безопасности горелок имеются штуцеры для присоединения манометров, особенно при пуске горелок после значительного перерыва в работе установки, необходимо проверить плотность рабочей и контрольной задвижек ( кранов) горелок.

На время работы кран газопровода безопасности закрывается, а остальное, время он должен быть открыт. Газопровод безопасности выводится наружу по правилам, устанавливаемым для продувочных свечей.

На время работы кран газопровода безопасности закрывается, а остальное время он должен быть открыт. Газопровод безопасности выводится наружу по правилам, устанавливаемым для продувочных свечей.

Если у системы газоразводки нет газопровода безопасности и контрольных задвижек, то после проверки газа на отсутствие воздуха и ввода запальника ъ горелочную камеру медленно открывается кран или задвижка горелки. Когда газ, выходящий из горелки, загорится, начинают подавать в горелку воздух осторожным открытием воздушного крана двухпроводных горелок или поворотом шайбы инжекционных горелок. Отрегулировав по цвету пламени горение газа в горелке, увеличивают подачу газа и воздуха. Убедившись в устойчивости горения газа в одной горелке, закрывают задвижку свечи и приступают к розжигу других горелок.

При строгом соблюдении указаний эксплуатационных инструкций газопроводы безопасности практически сводят к минимуму возможность проникновения опасного количества газа в топки и газоходы котлов и, следовательно, — возможность взрывов газовоздушной смеси в тонке при зажигании горелок.

Когда обе задвижки закрыты, кран газопровода безопасности открывается.

источник

Выводы и полезное видео по теме

Технология работы регулирующей и запорной арматуры:

Фильм о запорных устройствах для газопроводов:

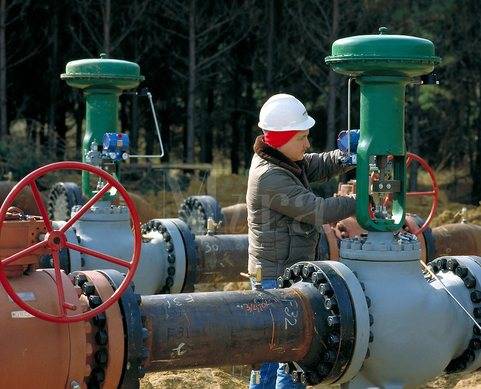

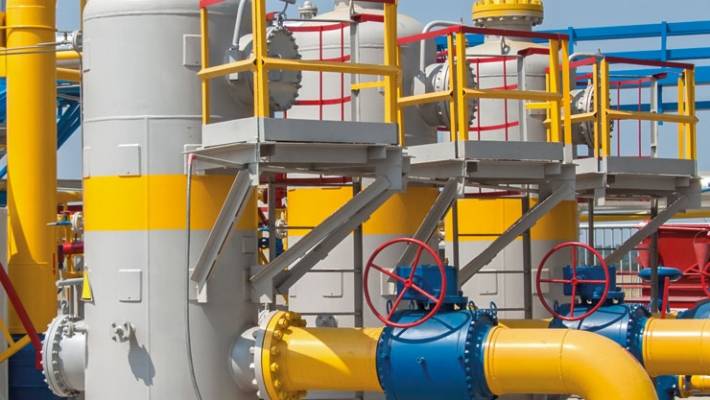

Газопроводная отключающая арматура различается по устройству, материалу изготовления и типу подключения. На внутренних газопроводах рекомендуется ставить обычные пробковые краны, а для магистральных труб большого диаметра больше подойдут гидрозатворы и задвижки. Место для установки таких устройств подбирается в соответствии с общими правилами по проектированию и строительству систем газораспределения.

Вы можете оставить комментарий к этому материалу, задать вопрос экспертам или поучаствовать в обсуждении – форма для связи расположена под статьей.

источник
