Выбор паяльника для полипропиленовых труб

Собственноручно приготовленный паяльник для труб из полипропилена

Работа паяльника заключается в прилипании труб, которые были разогреты до нужной температуры. Не всегда появляется необходимость перепаять или произвести ремонт половины разводки систем отопления и водопровода в доме. Часто возникает необходимость работы для замены двух трех соединений. И в таком случае не обязательно покупать паяльник, а можно его сделать самостоятельно.

Чаше всего водопроводные трубы скрывают от глаз, для этого их заглаживают в каналы и поэтому вам не стоит переживать о красоте и эстетичности

Но важно не это, важно неправильная регулировка температуры нагрева и перегрева труб или фитинга, даже если перегрев будет не на много градусов, то это приведет к браку. В такой пайке главным вопросом будет качество спаивания деталей. Если при выполнении пайки самодельным паяльником допускается небольшое несоответствие внешнего вида спаиваемых элементов, то при использовании покупного паяльника все должно быть идеально

Если при выполнении пайки самодельным паяльником допускается небольшое несоответствие внешнего вида спаиваемых элементов, то при использовании покупного паяльника все должно быть идеально.

Для изготовления паяльника для пропиленовых труб своими руками потребуются такие материалы

• Нагревательный элемент;
• Необходимый фитинг для вашего размера труб и насадка на паяльник;
• Никелированные болты и гайки М8, они послужат для крепления насадок на нагреватель;
• На основе термопары;
• Крепление для надежного фиксирования паяльника на подсобной поверхности.

Помимо температуры немало важна мощность и скорость нагрева поверхности труб для соединения. В случае если нагрев соединительных элементов долгий, то детали, которые нагреваются, теряют свою форму и геометрические размеры.

Схема работы для сантехники, очень проста, потребуется розетка, плойка, ПВХ труба, которую нужно предварительно почистить и конечно же желание мастера. Вся работа не займет много времени, потому что не представляет сложности.

Что нужно знать о паяльниках для полипропиленовых труб?

Минимальная требуемая для спайки труб определенного размера мощность инструмента высчитывается путем умножения диаметра соединяемых элементов (в мм) на коэффициент 10.

К полученному значению желательно добавить 10 — 20% запаса. Так, например, для соединения 50-миллиметровых труб требуется инструмент мощностью от 600Вт.

Вообще при покупке паяльника для широкого спектра диаметров можно воспользоваться следующей ориентировочной градацией:

• До 63 мм – от 680 Вт.
• До 75 мм – от 850 Вт.
• От 125 мм – от 1200 Вт.

Эта зависимость позволит приобрести паяльник под требуемые задачи, не переплачивая за избыточную мощность.

Как выбрать пресс клещи для металлопластиковых труб — разбираем критерии выбора инструмента

Для отопительных и водопроводных систем в жилых помещениях очень часто используются металлопластиковые трубы. Этот материал надежен, долговечен, гигиеничен и обладает хорошими эксплуатационными свойствами. Однако надежная работа трубопровода возможна только в случае, если все соединения будут выполнены квалифицировано. Для этого обязательно потребуется специализированный инструмент — пресс клещи для металлопластиковых труб.

Для чего используется этот инструмент?

Соединяют металлопластиковые трубы с помощью специальных деталей-фитингов, которые можно разделить на два вида:

• Конструкции, представляющие собой корпус со штуцером и уплотнительными кольцами, изолирующее кольцо и обжимную гильзу. Деталь надевается на трубу и плотно прижимается, обеспечивая надежное соединение.

Монтаж пресс-фитинга осуществляется только с помощью специального инструмента, который называется обжимные клещи для металлопластиковых труб.

Специалисты утверждают, что соединения, выполненные при помощи пресс-фитинга гораздо более надежные и долговечные, чем любые другие. В частности пресс-соединения:

• допускают последующую заливку в бетон или скрытую прокладку;
• неразъемные, соответственно не потребуют дальнейшего обслуживания и контроля;
• выдерживают рабочее давление до 10 Бар;
• предполагают легкий и быстрый монтаж;
• гарантируют механическую прочность и долговечность соединения в течение минимум 50 лет.

Критерии выбора такого приспособления

Современный пресс инструмент для металлопластиковых труб имеет множество вариантов. Часто в продаже можно увидеть дорогостоящие электромеханические и гидравлические приборы, снабженные целым набором разнообразных зажимов. Следует понимать, что подобные аппараты предназначены прежде всего для профессионалов и вряд ли будет целесообразно покупать такое приспособление только для того, чтобы поменять трубы в собственной квартире. Существует ручной пресс для металлопластиковых труб, который выполняет необходимые соединения нисколько не хуже профессиональных аппаратов. Кроме того он очень прост в обращении, поэтому монтаж трубопровода с его помощью не доставит больших хлопот.

Прежде чем отправиться в магазин за инструментом, нужно определить диаметр труб, с которыми предполагается работать. Каждый прибор рассчитан на определенный размер трубы, на него и нужно ориентироваться при покупке.

Кроме того чаще всего инструмент для опрессовки металлопластиковых труб укомплектовывается особыми съемными вкладышами, благодаря которым можно проводить работы с конструкциями, чей диаметр меньше, чем названный в паспорте приспособления максимальный размер трубы. Различные модели инструмента могут оснащаться дополнительными системами оптимизации и контроля:

• APS – система, распределяющая прилагаемое усилие исходя из размеров фитинга;
• APC – осуществляет автоматический контроль за прессованием фитинга, пресс не раскроется до тех пор, пока обжим успешно не завершится;
• OPS – система, увеличивающая приложенные усилия за счет фиксаторов ступенчатого типа.

Еще один нюанс. Массовый контрафакт материалов и оборудования, заполонивший прилавки магазинов, заставляет быть более внимательным, покупая пресс клещи для труб.

Лучше всего приобретать инструменты у официальных дилеров, если это по какой-то причине невозможно, то делать это в специализированном магазине. Такая покупка предоставит определенную гарантию работоспособности и эффективности инструмента.

Грамотная опрессовка металлопластиковых труб – не такое уж и сложное дело, если правильно подобрать пресс клещи. Такую работу вполне можно выполнить самостоятельно, получив в результате надежный, прочный и долговечный трубопровод.

Ценовая политика

Сколько придётся выложить денег на приобретение паяльника — лучше ответит сам рынок.

На ценовую политику играют несколько весомых факторов. Первый из них — надёжность оборудования и его долговечность. Это может обеспечить только производитель с надёжной репутацией.

Следующий фактор — целевое назначение:

• профессиональное оборудование;
• инструмент домашнего использования.

Профессиональный инструмент стоит около 500 $. Бытовые приборы менее долговечны и стоят на порядок ниже, примерно 100 $. Конечно, можно найти и дешевле, но вот качество останется под вопросом.

Различные комплектации могут сделать инструмент значительно дороже

Стоит обратить внимание на качество добавочного инструмента. Как правило, в недорогом аппарате насадки тоже низкого качества для снижения стоимости

В результате их использования легко можно испортить магистраль.

Паяльники импортного производителя оснащены более качественными насадками, из-за чего их стоимость выше, но служат значительно дольше. В любом случае насадки служат меньше, чем сварочный аппарат. Приходится их менять уже через два года эксплуатации, но это нестрашно — рынок насыщен подобным расходным материалом.

Профессиональные сборщики трубопроводов меняют насадки несколько раз в год. От качественной спайки зависит работа водопровода, его долговечность и функциональность.

Виды аппаратов

Паяльники для полипропиленовых труб разделяются на ручные и механические:

использование ручного прибора позволяет выполнять работы с трубами небольшого диаметра самостоятельно;

механические приборы создают высокое усилие, что позволяет обеспечивать надежное соединение труб больших диаметров.

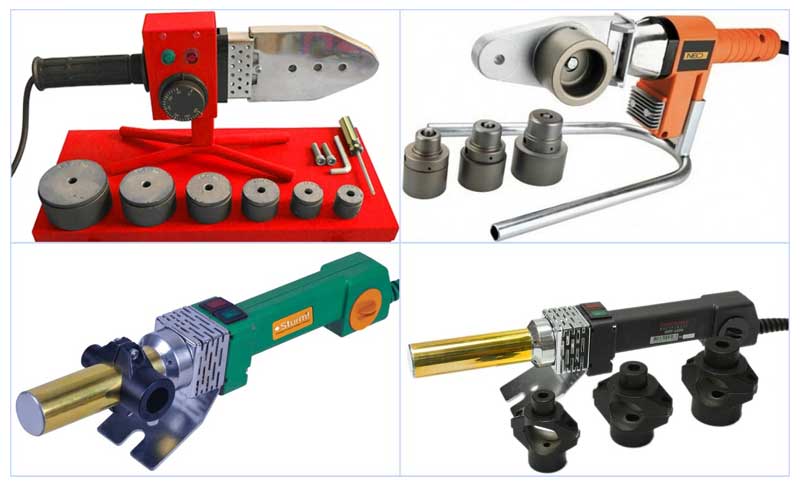

Владельцы квартир чаще всего используют ручной аппарат. Стоит сказать, что он может иметь самые разные конструктивные варианты исполнения. Все во многом зависит от того, каким способом на нагревающую поверхность крепятся насадки:

• мечевидные – в специальное отверстие выполняется надевание парных насадок. Паяльники этого вида наиболее распространены и предлагаются в магазинах в большом ассортименте;
• цилиндрические – используемые в таких паяльниках насадки имеют специальную форму. Чаще всего их используют специалисты, для которых монтаж трубопроводов из полипропилена – основной вид деятельности.

Наиболее востребованным типом паяльников является утюг, предназначенный для сварки труб из полипропилена. В составе его конструкции присутствуют:

• нагревающий элемент с ручкой;
• терморегулятор.

К нагревательной плите закрепляются сварные элементы с использованием двух специальных отверстий.

Эксплуатационные и физические особенности труб из металлопласта

Трубы из металлопласта обладают следующими особенностями:

• Являются экологическими чистыми, доля летучих веществ в металлопластике по ГОСТ не превышает 0,035%.
• Материал не поддается коррозии и химически нейтрален.
• Благодаря гладкой внутренней поверхности на стенках не откладываются известковый налет, ржавчина, грязь.
• При изготовлении труб применяются полиэтилен со степенью сшивки не менее 60%.
• Отличительная особенность металлопласта – строго фиксированная толщина стенки в 2, 3, 4, 5 мм.
• Трубы выпускают в бухтах длиной от 50 до 200 м. Их размеры согласно ГОСТ определяются наружным диаметром и состоят из следующего цифрового ряда: 16, 18, 20, 26, 32, 40, 50, 60 мм. Стоит отметить, что данный ряд не совпадает со стандартным 16, 20, 25, 32, 40, 50, 63 в силу того, что между типоразмерами выдерживается фиксированная толщина стенки 2, 3, 4, 5 мм.
• Благодаря алюминиевой оболочке изделия газонепроницаемы, что позволяет широко использовать их в системах с металлическими узлами (подключение котлов, насосного оборудования, арматуры, разводка панельных радиаторов).

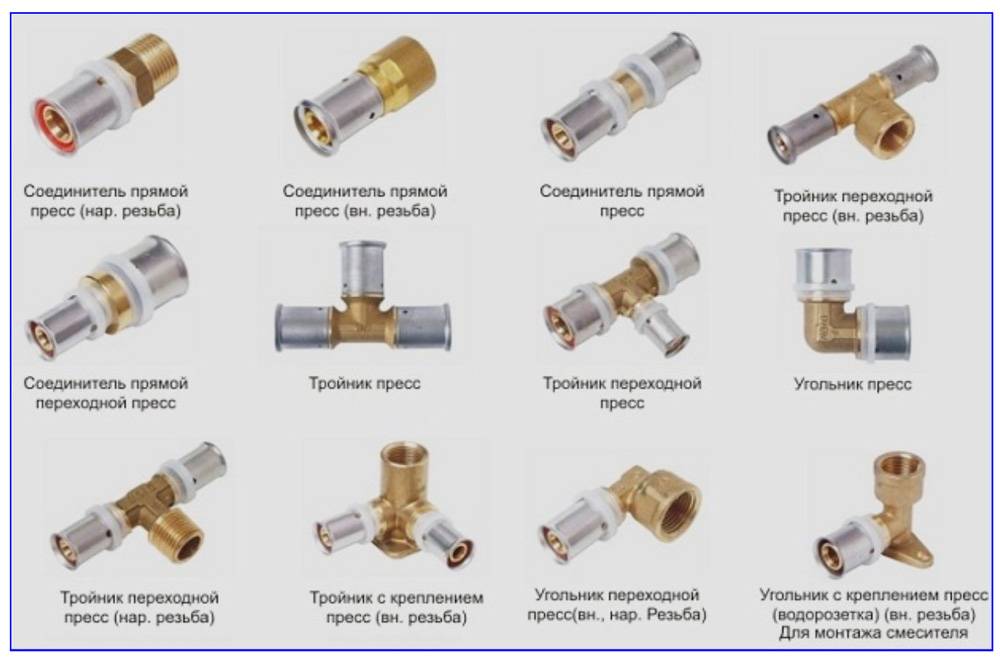

Рис. 3 Пресс-фитинги для металлопластиковых труб

Какими бывают фитинги для металлопластиковых труб, особенности монтажа.  В статье рассказывается про варианты соединения металлопластиковых труб, виды фитингов, обзор лидирующих производителей и инструкция по монтажу.

• Срок службы трубопроводов из металлопласта согласно ГОСТ не должен опускаться ниже 50 лет, если он используется в магистралях холодного водоснабжения.
• Трубы для водопровода, транспортирующего горячую воду или используемые в системах отопления, должны служить не менее 25 лет.
• Как и все полимеры, трубы из металлопласта обладают низкой теплопроводностью около 0,43 Вт/м·°С, способны поглощать шумы.
• Способны выдерживать давление при использовании в сетях с холодным рабочим телом до 25 бар, при работе в горячей среде 10 – 12 бар.
• Предельная рабочая температура, при которой могут эксплуатироваться металлопластиковые изделия составляет 95 °С.
• Благодаря гладкой блестящей поверхности имеют эстетичный внешний вид.
• Жесткие металлопластиковые трубы изгибают при помощи специальных трубогибов из металлических спиралей.
• К недостаткам металлопластиков относят их слабую устойчивость к ультрафиолетовому излучению.
• Во время монтажа металлопластиковый трубопровод из-за своей жесткости может быть необратимо поврежден от физического воздействия на оболочку.
• Основной недостаток всех трубных изделий с алюминиевыми оболочками – вероятность их расслоения из-за разницы в тепловом линейном расширении алюминия и полиэтилена.

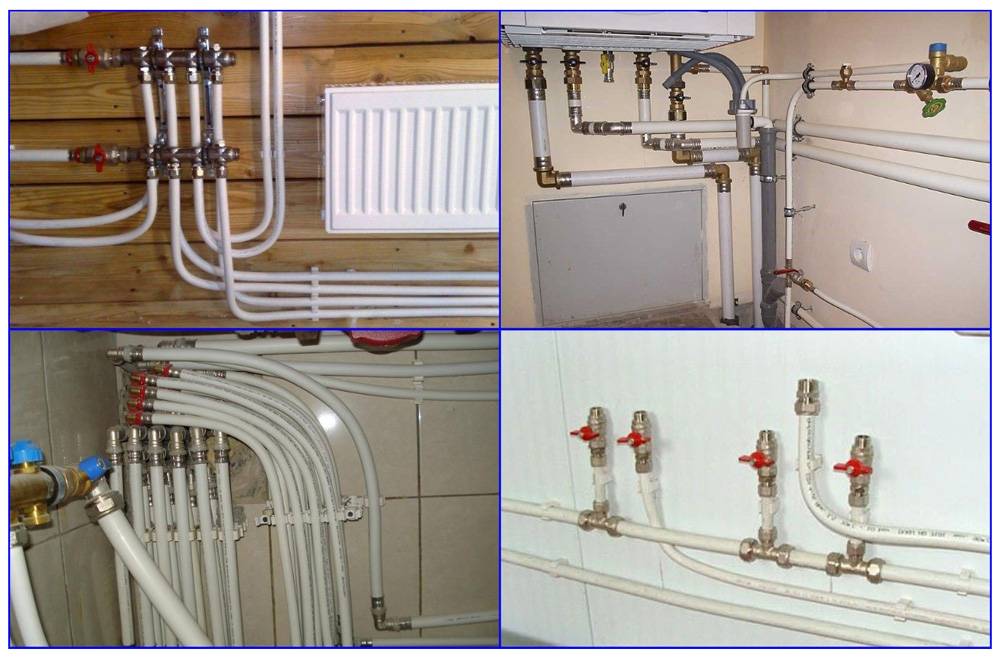

Рис. 4 Применение труб из металлопласта

Ручной опрессовочный насос

Так называемый ручной опрессовщик позволяет безошибочно определить повреждённые места в отоплении и других инженерных системах. При помощи этого оборудования проверяются герметические ёмкости, вакуумные приборы, газопроводы. По конструктивным особенностям ручные насосы для опрессовки отопительной системы разделяются на:

• поршневые;
• мембранные;
• пластинчато-роторные.

У каждого из указанных видов есть свои сильные и слабые стороны. В комплектации машины для опрессовки трубопроводов с ручным приводом входят такие составляющие, как манометр, прочные шланги, предназначенные для работы с высоким давлением, фильтры, предохранители и резервуар. Стоимость указанного оборудования будет зависеть от его мощности и других технических характеристик. Во время испытаний насос нагнетает в контур воду или масло с минеральными добавками

Важно! При выборе прибора обращайте внимание на максимально допустимое давление, а также промежуток времени, на протяжении которого устройство сможет выдержать прилагаемую нагрузку. Мощность гидравлического пресса для опрессовки трубопроводов считается второстепенным показателем

Выбор по стране производителя

Некоторые покупатели предпочитают выбирать оборудование, ориентируясь на производителя. Наиболее часто встречается на рынке продукция следующих стран:

• Германия;
• Чехия;
• Турция;
• Россия;
• Китай.

При выборе производителя не нужно пытаться купить инструмент, произведенный в странах, занимающих верхние позиции. Безусловно, это качественный инструмент, но и цена его очень высока.

Паяльники такого качества используются в профессиональных целях при выполнении больших объемов работ. Они могут работать исправно на протяжении многих лет и даже десятилетий и, тогда приобретение их оправдано.

Если же выбирать инструмент для устройства полипропиленовых трубопроводов в одном доме, то есть, практически для выполнения разовой работы, то нет смысла платить за него такие средства. Ведь хороший набор, произведенный в Германии, может стоить 30 000 рублей и выше.

Устройство, характеристики и свойства

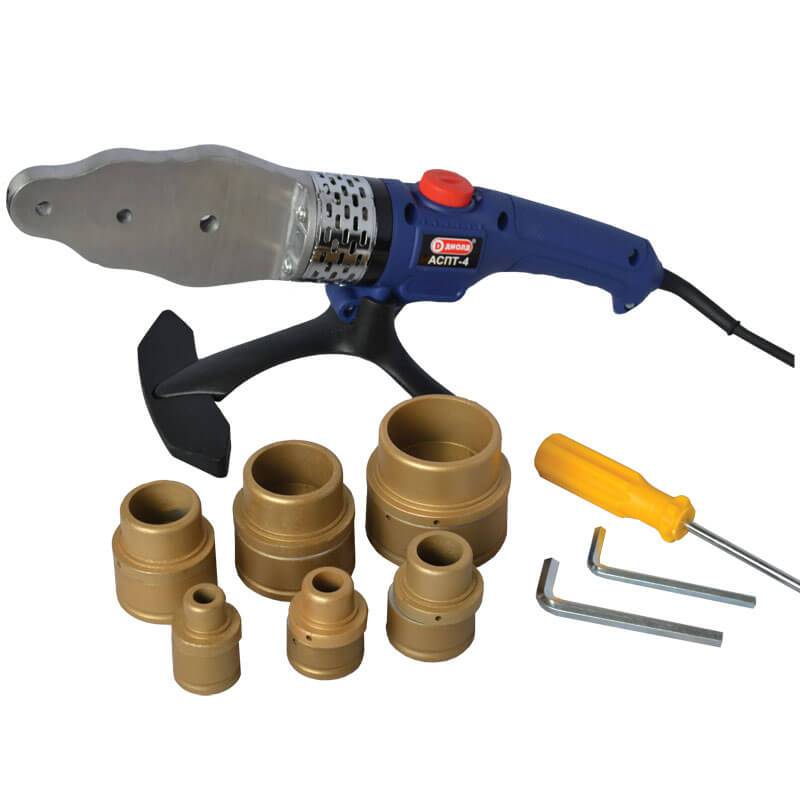

Паяльник для полипропиленовых труб или сварочный утюг  – инструмент, состоящий из следующих элементов:

• Термоизолирующий корпус с рукоятью, на котором располагается регулятор температуры, а также индикаторы нагрева и готовности. Внутри находятся электрические компоненты, отвечающие за стабильную работу инструмента. Некоторые модели имеют собственный микропроцессор, обеспечивающий электронное поддержание заданной температуры и отвечающий за срабатывание оповещения о достижении заданных параметров нагрева.
• Литой металлический кожух, внутри которого находятся нагревательные ТЭНы. Это может быть плоская плита, либо же круглый нагреватель.
• Насадки (обычно разноразмерный комплект), крепятся к основе инструмента. Их еще называют нагревательными гильзами или соединительными чашками.

Спайку двух небольших элементов полипропиленового трубопровода производят с использованием специальной подставки, на которую устанавливают термоинструмент для удобства работы.

Подставка всегда входит в комплектацию всего набора, она бывает вильчатой, где основание изготовлено из металлического прута, изогнутого в форме U, либо же крестовидной.

Последний вариант нередко оснащается струбциной для крепления, например, к столу.

Типы насадок и их размеры

В зависимости от разновидности нагревателя используются соответствующие типы насадок:

• Стержневые (непарные) насадки – устанавливаются на паяльники с цилиндрическим нагревателем. Конструкция позволяет работать в стесненных местах, например, у стен, радиаторов.
• Парные насадки – для инструмента с нагревателем в виде вертикальной плоской плиты, в которой расположены технологические отверстия для их крепления. Фиксируются с обеих сторон инструмента, продаются комплектами по 2 штуки, собственно, по этой причине и называются парными.

Насадки зачастую входят в комплект паяльника, а в инструкции к инструменту указываются их необходимые параметры.

В профессиональной сфере специалисты работают с трубами любого диаметра, начиная от 10 мм, заканчивая 160 мм и выше.

Естественно, под каждый размер в продаже можно найти соответствующие насадки.

В быту же применяют паяльники для полипропиленовых труб диаметром до 63 мм включительно, что соответствует двухдюймовому металлическому трубопроводу.

Востребованными считаются следующие размеры насадок:

• №20 – под диаметр 0,5 дюйма.
• №25 – под 0,75 дюйма.
• №40 – под 1,25 дюйма.

Кабель и вилки

Подключение паяльника для полипропиленовых труб к электросети производится путем штепсельной вилки с заземлением.

Длина штатного кабеля составляет 1 – 2 м.

Если планируется использование аппарата в месте, удаленном от источника электроэнергии, требуется применять промышленный удлинитель с соответствующим сечением токопроводящих жил, а также наличием заземления.

Материал

Корпус и подставка инструмента изготавливаются преимущественно из стали, во избежание коррозийного воздействия окружающей среды их покрывают краской.

Нагревательный элемент состоит из пары ТЭН, изготовленных, зачастую, из нержавеющей стали марки 304, заключенных в алюминиевую рубашку.

Материалом для насадок выступает алюминий с тефлоновым покрытием, обладающим антиприлипающими и антипригарными свойствами, либо же металлизированный тефлон.

Рукоятка изготавливается из ударопрочного пластика с рифленой поверхностью для предотвращения выскальзывания устройства из рук в процессе работы.

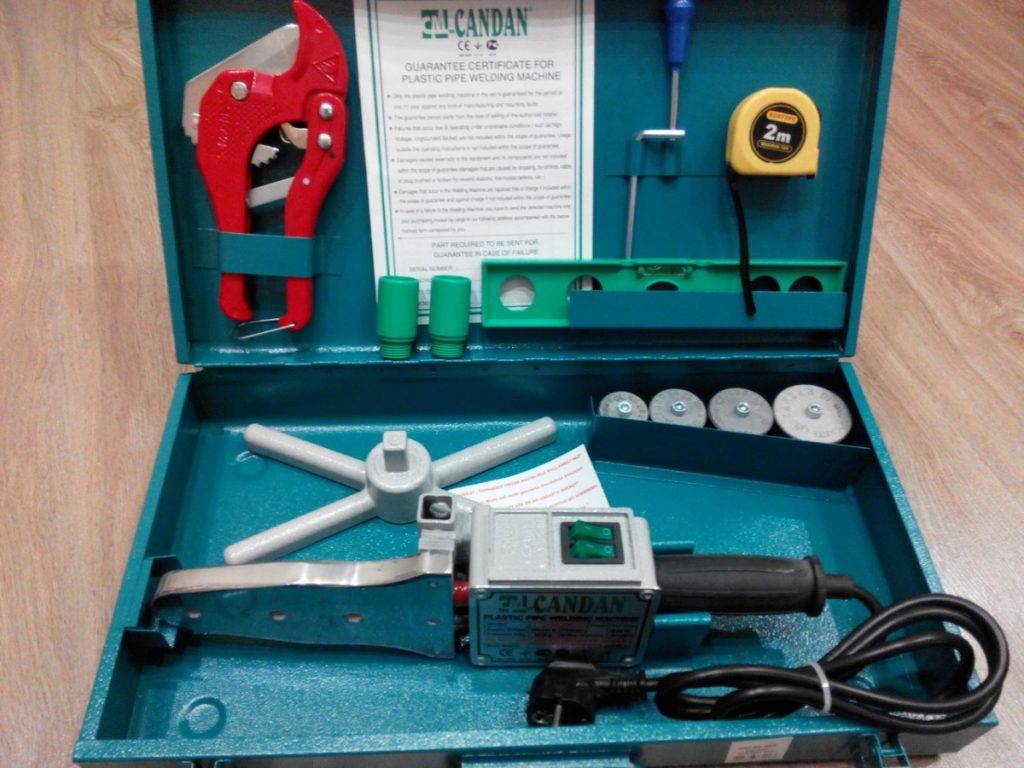

Паяльник для полипропиленовых труб всегда укомплектован в металлический кейс.

Длина паяльника в среднем составляет 400 – 450 мм, ширина 100 – 150 мм, а высота 155 – 270 мм.

Весит инструмент 1 – 4 кг.

Мощность и температура нагрева

Мощность инструмента – одна из важнейших его характеристик, которая определяет эффективность прибора и время нагрева его насадок, а также возможность работать с трубами конкретного диаметра.

Показатели мощности паяльников для полипропиленовых труб бывают от 500 до 2000 Вт и выше, в зависимости от размеров труб, которые предстоит сваривать.

Температура нагрева паяльника без ручной регулировки режима работы составляет 270 – 300 градусов.

У моделей, оснащенных плавной регулировкой, диапазон нагрева может варьироваться в пределах 0 – 300 градусов.

Время нагрева, в зависимости от мощности и размера используемых насадок, составляет 5 – 20 минут.

Следует отметить, что некоторые модели поддерживают два режима нагрева, то есть оператор может включать инструмент на всю мощность или на ее часть, например, на 2 кВт или 1,3 кВт.

Аппараты мощностью до 1 кВт имеют один нагревательный ТЭН.
