Песочный фильтр для бассейна своими руками

Содержание

Принцип работы песчаный фильтра

Устройство аппарата действительно не сложное. Внешний корпус, который герметично закрывается, содержит в себе наполнитель – кварцевый песок и свободное пространство в верхней части.

Устройство песочного фильтра

Вода под напором поступает в корпус и заполняет верхнюю часть корпуса. Далее она под давлением насоса и силы притяжения проходит через песок, оставляя в нем частицы грязи и мусора.

В завершающем этапе очищенная вода проходит через сетку, через которую не может пройти песок, и забирается обратно в общий резервуар.

Как выбрать подходящий агрегат?

Основное правило для качественной очистки таково: вода из бассейна должна пройти через фильтрационную установку минимум трижды за сутки. Мощность насоса зависит, естественно, от объема бассейна. Следует иметь в виду, что с увеличением мощности насоса возрастает скорость прохождения воды через наполнитель, а это приводит к снижению качества ее очистки. Поэтому к насосу с большей мощностью и емкость с наполнителем подбирают достаточно большую.

Как узнать производительность фильтра? Очень просто: умножаем на 2,5 общий объем водоема и делим на 10 — на объем бассейна в 10 тонн требуется агрегат мощностью  2,5 м.куб/час. Возьмем для примера бассейн размерами 6х5х4м объемом 60 тонн. Делаем вычисления: 60 х 2,5 : 10 =15 м.куб/час. Именно такую мощность должна иметь фильтровальная установка для данного бассейна.

Хлорирование воды в бассейне своими руками

Какое средство с хлором в составе выбрать, и в каком количестве его использовать, зависит от степени загрязнения воды. Ещё на это влияет температура воды и воздуха. В меньшем объёме хлор растворяется в воде при 40°C, то есть в этом случае требуется только 4, 6 г вещества. Больше порошка с содержанием хлора (6, 5 г) необходимо разводить в водной среде с температурой 25°C. Так, чтобы хлорировать литр воды, физическая величина которой составляет 0 °C, понадобится 14, 8 г дезинфицирующего вещества.

Перед хлорированием воду в бассейне нужно подготовить. Хлор стоит растворять в водной среде лишь в том случае, если уровень pH колеблется между 7, 0–7, 5. От водородного показателя зависит, как молекулы хлора будут выполнять поставленную задачу. Если pH составит более 7,6, то хлор придётся использовать в большем количестве, так как он преобразуется в летучее вещество и испаряется. В результате от бассейна может исходить неприятный запах.

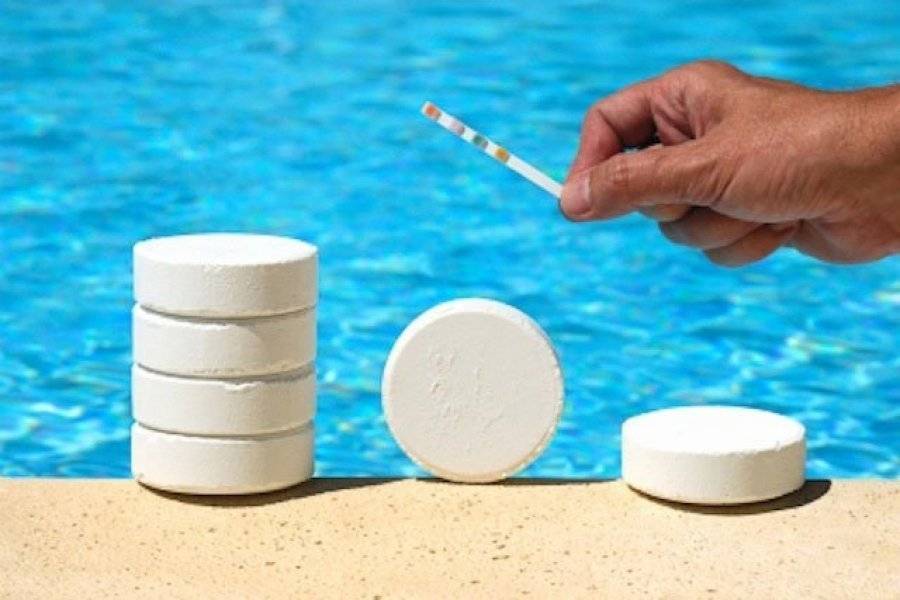

Хлорсодержащее вещество для очистки воды в бассейне выпускается в форме таблеток

Обычно при шоковой обработке воды в бассейне используется много быстрорастворимого средства. Приступать к хлорированию целесообразнее перед сезоном купания. А повторную дезинфекцию воды в бассейне советуют проводить через 30 дней. Шоковая обработка устранит все микроорганизмы, от которых не удаётся избавиться при растворении малого количества хлорки, и приостановит рост водорослей.

Выполнив дезинфекцию воды хлором, следует прочистить фильтр и проверить показатели водной среды, воспользовавшись тестером. Вода считается чистой и безвредной, если уровень рН составляет от 7 до 7, 5, а количество хлора равняется 0,3 мг/г — 0,5 мг/г. Эти величины рекомендуется периодически проверять и при необходимости изменять.

В самостоятельном создании фильтра нет ничего не возможного. Надо только приготовить необходимые материалы и инструменты. Приступив к изготовлению механизма для очистки бассейна, нужно чётко выполнять все рекомендации.

Как подключить песочный фильтр к бассейну

Все подключения оборудования выполняют гибким шлангом. Фильтр устанавливают возле насоса за стенкой бассейна. Как было рассмотрено выше, схемы подсоединения две:

• перед насосом;
• после насоса.

Основные виды «бассейных» фильтров

Для очищения воды в бассейне могут использоваться фильтрующие установки трёх типов:

• песчаные;
• диатомовые;
• картриджные.

Агрегат #1 — песчаный фильтр

Песчаные фильтрующие системы — это самый недорогой и простой способ поддерживать небольшой частный бассейн в чистоте и порядке. Песочный фильтр состоит из резервуара, манометра и шестипозиционного клапана. Фильтрующим веществом является кварцевый песок нескольких фракций, который способен задерживать частицы диаметром примерно в 20 микрон. Этого достаточно, чтобы поддерживать воду в относительной чистоте.

Полусфера на схеме — это фильтр грубой очистки воды. Он нужен для того, чтобы из бочки с водой в бассейн не попадал песок. Его роль может выполнять ёмкость, обмотанная капроновой тканью

Через скиммер или переливную ёмкость вода через трубу попадает в фильтрующую установку. Под давлением она проходит через кварцевый песок, который задерживает различные частицы грязи, после чего через форсунки попадает обратно в бассейн. Фильтрующая масса может состоять только из песка, из нескольких слоёв «песок-гравий» или «песок-гравий-углерод-антрацит». Последние два наполнителя значительно качественнее очищают воду. Если вместо кварцевого использовать стеклянный песок, то полная замена фильтрующего материала понадобится не через три года, а через пять-шесть лет.

Естественно, что через какое-то время фильтр засоряется, а манометр показывает превышение рабочего давления. Очищение фильтра выполняется обратной промывкой примерно раз в семь-десять дней, после чего установка может продолжить нормальную работу. Если на участке есть собственный источник воды, то такая частая чистка на бюджете никак не сказывается. А вот если речь идёт о бассейне в городе, то счётчик будет наматывать несколько дополнительных кубометров в месяц.

Устройство песочного фильтра для бассейна настолько простое, что многие умельцы предпочитают собирать их самостоятельно, корректируя в соответствии с собственными нуждами.

Агрегат #2 — установка с диатомовым наполнителем

Фильтр, работающий на основе диатомовой земли, считается самым надёжным и самым дорогим. Он позволяет удалять из воды взвешенные частицы диаметром до 1 мкм. Этот грунт содержит двуокись кремния, которая наделяет некоторыми целебными свойствами воду, которую обычно называют кремниевой.

Диатомовый фильтр является самым дорогим из всех трёх, однако именно он позволяет не только очистить воду, но и придаёт ей некоторые целебные свойства. Так что можно и закаляться, и оздоравливаться

Сама диатомовая земля представляет собой осадочную горную породу, образовавшуюся в результате окаменения раковин диатомовых водорослей. Она имеет жёлто-коричневый или серый цвет. При необходимости производится очистка фильтрующего слоя обратной промывкой. Если требуется полная замена диатомовой смеси, следует помнить о том, что она относится к категории «Опасные отходы» и требует специальной утилизации.

Агрегат #3 — картриджная фильтрующая система

Третьим видом систем фильтрации для бассейнов являются картриджные фильтры. Очищающий элемент – картридж – представляет собой несколько прослоек специальной бумаги и полиэстера, на которых оседают частицы размером до 5-10 микрон.

Периодически очистку картриджа рекомендуется проводить специальными септиками, которые будут убивать все болезнетворные бактерии. Чтобы просто снять грязевой налёт с фильтрующего элемента, можно его промыть под струёй проточной воды

В зависимости от марки и модели в ёмкости находятся от одного до четырёх цилиндрических картриджей. При их засорении производители рекомендуют производить замену. Однако опыт покупателей показывает, что продлить жизнь картриджу на некоторое время можно, если промыть его водой из шланга под небольшим давлением либо очищающим раствором подходящей марки.

Пошаговая инструкция изготовления

Для выполнения работы необходимо подобрать корпус, врезать в него штуцеры, установить внутренние элементы, подготовить фильтрующий элемент и устройства, обеспечивающие работу конструкции. Затем следует обвязать систему и подключить ее к бассейну.

Полипропиленовая бочка

Шаг 1. Подбираем корпус

Выбор камеры фильтра определяется условиями его эксплуатации – это должна быть стойкая к агрессивным воздействиям герметичная емкость выдерживающая давление, развиваемое насосным оборудованием.

Подходят часто имеющиеся в загородных домах шестидесяти литровые полипропиленовые бочки или другие пластиковые емкости. Надежен в эксплуатации прочный расширительный бак с мембраной. Ее следует удалить и получится аналог промышленного оборудования.

Шаг 2. Монтируем штуцеры и внутренние элементы

Фильтр грубой очистки Для обеспечения перекачки очищенной и поступления в фильтр загрязненной жидкости в его корпус или крышку врезаются штуцера. Стыки тщательно промазываются водонепроницаемыми составами.

К входному штуцеру присоединяется фильтрующее устройство, задерживающее крупные фракции загрязнений, например, обтянутый капроновыми колготками конусообразный обрезок бутылки из пластика.

Помимо улавливания крупного мусора такой фильтр грубой очистки предотвращает образование направленной струи, выкапывающей воронки в толще песка.

Мнение эксперта

Куликов Владимир Сергеевич

Дренажная камера, присоединенная к выходному патрубку, изготовляется из обрезанной по нужному размеру пластиковой трубы с проделанными в ней отверстиями. Снаружи она обтягивается сеткой с мелкими ячейками, не пропускающими гранулы песчаного наполнителя. Можно также использовать готовый картридж цилиндрической формы, применяемый для фильтрации воды для питья.

Шаг 3. Подготавливаем песчаный наполнитель

Имеющейся в продаже специальный кварцевый песок не требует подготовки для использования в фильтре. В нем нет патогенной микрофлоры, частицы наполнителя измельчены до оптимального размера. Неподготовленный кварцевый песок просеивается через сито, задерживающее фракции крупнее полутора миллиметров в диаметре.

Затем отсортированный наполнитель промывается. Обыкновенный песок использовать не рекомендуется. Слишком мелкий склонен к образованию комков, слишком крупный не будет очищать воду должным образом.

Установка манометра позволить контролировать давление и избежать ненужных поломок

Шаг 4. Устанавливаем устройства, обеспечивающие корректную работу

При установке нагнетательного насосного оборудования для контроля развиваемого давления необходимо использовать манометр. Установка предохранительного клапана, через который стравливаются излишки жидкости при критическом повышении давления в системе, поможет избежать повреждения корпуса.

Следует также предусмотреть возможность отвода выделяющегося из воды воздуха через отдельный патрубок с запорным краном.

Шаг 5. Обвязываем и подключаем к бассейну фильтрующую систему

Насос должен быть мощный и надёжный Изготовленный песчаный фильтр обвязывается трубопроводной разводкой с расположенными в соответствующих местах запорными элементами и фитингами. Разводка труб должна обеспечивать возможность циркуляции жидкости через толщу песка как сверху вниз в режиме фильтрации, так и в обратном направлении для промывки наполнителя.

Производительность насосного оборудование подбирается из расчета полной перекачки через фильтр всего объема воды в бассейне за 6 часов. Сокращение этого времени приведет к необходимости частой замены наполнителя. Подключение фильтрующей системы к бассейну выполняется с помощью присоединения к приемному и выходному патрубкам шлангов, подающих загрязненную воду из бассейна и отводящих в резервуар очищенную жидкость.

В заключение отметим, что качественно сделанный песчаный фильтр при соблюдении правил эксплуатации и своевременном техническом обслуживании будет работать без потери технических характеристик длительное время. Стоимость самостоятельно изготовленного устройства значительно ниже промышленного экземпляра.

Нюансы эксплуатации и обслуживания

Желающим построить собственный бассейн на даче следует заранее продумать и предусмотреть способы его обслуживания. Вода должна фильтроваться постоянно, особенно если она изначально грязная (например, ржавая) или успела позеленеть после вынужденного простоя.

Если вода чистая, то в целях экономии электроэнергии можно включать его два раза в сутки по 5-6 часов или один раз на 10-12 часов. За это время весь объем воды среднего водоема на 15-20 куб. м поменяется два раза.

По мере эксплуатации фильтрующий элемент покрывается слоем загрязнений, который мешает дальнейшей работе агрегата. Поэтому песок следует промывать.

На поверхности фильтрующего элемента образуется пленка – слежавшиеся загрязнения. Этот слой мешает прохождению воды и повышает давление в системе

Процедура #1 — промывание наполнителя

Периодичность очистки песка от загрязнений зависит от интенсивности использования бассейна, степени загрязнения содержимого, составом и количество применяемой химии. Можно пользоваться рекомендацией промывать наполнитель раз в 7-10 дней. Однако для фильтрационной системы нагнетательного типа следует следить за показаниями манометра.

Нормальным считается давлением в системе, равное 0,8 бар. Если показатель достиг 1,3 бар, то песок требуется промыть.

Для процесса очистки следует обеспечить поступление воды под напором в нижнюю камеру фильтра – в заборное устройство. Для этого заранее устраивают соответствующую разводку, благодаря чему сменить направление потока можно простым переключением кранов.

Независимо от метода подключения системы фильтр нуждается в периодическом очищении наполнителя от плотного загрязняющего слоя. Для этого обеспечивают поступление чистой воды снизу вверх и вывод грязной воды в канализацию или отдельный резервуар

Обратите внимание, что в этой схеме вентиль вывода в бассейн закрыт

Если разводка не смонтирована, то можно переставить шланги. Для нагнетательной системы шланг с верхнего штуцера снимают и крепят к нижнему (к штуцеру, соединенному с водозаборником). Если насос стоит на всасывании, то перекидывают шланги от насоса.

Всасывающий отсоединяют от штуцера заборного устройства и подключают к источнику чистой воды или опускают в бассейн. Напорный – подключают к выходу водозаборника. К верхнему штуцеру крепят шланг для отвода промывочной жидкости в канализацию или в отдельную емкость.

Насос включают, и вода под напором разрыхляет и вымывает накопившийся слой грязи. Промывать песок следует до тех пор, пока сливаемая промывочная жидкость не станет прозрачной.

Процедура #2 — замена песка в фильтре

Постепенно фильтрующий элемент сильно засоряется жировыми и органическими веществами, частичками кожи и волосами. Такой песок уже не способен обеспечить должную очистку воды. Поэтому его требуется заменить полностью.

Замена наполнителя производится следующим образом:

Закрывают кран на подаче воды.
Прокачивают остатки воды, насколько это возможно – если насос стоит на подаче, то в фильтре останется достаточно много жидкости.
Отключают электропитание насоса.
Вычерпывают весь наполнитель

Загрязненный песок просто кишит бактериями, поэтому делать это следует осторожно и в перчатках, не допуская его попадания на слизистые и в глаза.
Наливают немного воды в резервуар фильтра – примерно на 1/3. Жидкость смягчит механическое воздействие падающего песка на элементы конструкции.
Засыпать необходимое количество фильтрующего элемента.
Открывают подачу воды.
Выполнить обратную промывку

Если шланг для очищенной воды просто перекидывается через борт бассейна, то можно этот этап пропустить и слить некоторое количество жидкости в грунт при запуске системы в работу.
Включить режим фильтрации.

При использовании в качестве наполнителя кварцевого песка, его полная замена потребуется раз в три года.

Для повышения максимальной эффективности работы систему фильтрации устанавливают в непосредственной близости от бассейна. При этом для удобства обслуживания доступ к агрегату должен быть свободным

Отзывы о песчаных фильтрах для бассейна

Станислав Сергеевич Фетисов, 49 лет,  Ленинградская область
Корпус фильтра покупал китайский, самый дешевый. Песок использую кварцевый, аналогично приобретаю в магазине. Фильтрация неплохая. Промывку осуществляют раз в две недели. С момента установки бассейна прошло 2,5 года. Песок еще не меня.

Владислав Анатольевич Комар, 37 лет, г. Воронеж
Недостатком песчаного фильтра считаю большой размер и вес. Однако это самый бюджетный вариант. В бак засыпал стеклянную песчаную смесь, чтобы часто не менять. Фильтрация нормальная. Промывку делаю еженедельно.

Монтируем фильтр для бассейна своими руками

Привыкшие делать все своими руками люди, потратят не более 30 минут на установку агрегата.

Перед тем как прикрутить все болты, необходимо убедиться в достаточном количестве наполнителя.

Не допустить распространенных ошибок в дальнейшем помогут приведенные ниже рекомендации:

• После длительного простоя необходимо выполнить тестовый прогон фильтра, постепенно увеличивая при этом нагрузку;
• Система прослужит дольше, если не реже 1 раза каждые 2 недели проводить профилактический осмотр;
• Установленный фильтр помещается в защитный короб.

Замена песка в фильтре бассейна пошаговая инструкция:

1. Удаление песка из емкости фильтра.

Фильтр высокий с верхней крышкой

Снимается крышка и откручиваются все переходники. Снимается хомут, и убирается вентиль. Песочная смесь убирается вышеизложенными и более удобными способами. С этим фильтром работать лучше, так как он имеет большой удобный доступ к песку. У агрегатов с боковым вентилем, просто снимается крышка и песок удаляется. Обычно данный тип фильтра используется в общественных бассейнах. Они удобны в обращении и не требуют дополнительных физических нагрузок. Здесь одним из долгих этапов считается слив воды. Нужно подготовить место для ее вывода и запастись терпением. Так как на эту процедуру уходит ни один час.

Фильтр низкий

Низкие фильтры — это фильтры малого объема, которые используются для небольших стационарных, каркасных или надувных водоемов. В таких моделях отсутствует выход для разгрузки песка. Поэтому его удаление происходит руками, совком или любым удобным подручным средством. К тому же отверстие очень мало и неудобно. А расстояния между подающей трубой и горловиной практически нет. Желательно иметь перчатки и длинный рукав. Гранулы песка острые и могут повредить кожу рук. Иногда вода с высоким содержанием кальция закоксовывает песок. Поэтому в данном случае, замена кварцевого песка в фильтре бассейна происходит вместе с демонтажем самого аппарата. Причем его приходиться раскалывать. Объем не позволяет утилизировать его в целом виде.

2. Проверка элементов фильтра на повреждения.

• Проверить сепаратор на повреждения, которые могли произойти при удалении песка.
• В фильтре с верхней крышкой, труба на вывод воды выставляется точно по центру.
• На трубу надевается воронка покрытая прочным полиэтиленовым пакетом. Это необходимо для того, чтобы при засыпании емкости песком труба не засорялась.
• При заполнении тары песком следить за трубой воздухоотводчика, дабы она не выскочила из пазов и не повредилась.
• Заполнить емкость водой меньше половины, чтобы смягчить удар падающего песка на элементы.
• Аккуратно засыпаем песок в фильтр. Мешок надрезаем с противоположной стороны, где нет шва. Необходимо следить чтобы целлофан, из которого сделан внутренний слой мешка, не попал в емкость.
• Собираем фильтр.
• Для очищения песка от пыли, промываем песок в режиме “обратная промывка”.
• Включаем режим “уплотнение”.
• Запускаем обычный рабочий режим “фильтр”.

Необходимое оборудование, без которого не обойтись

Как оказалось, вышеперечисленные элементы – не единственное, что необходимо продумать. При не очень хорошем качестве воды из скважины в систему необходимо включить большой фильтр, способный очистить её от различного ила и мути. Причём не имеет значения, есть ли в доме централизованное водоснабжение – если его использовать для бассейна, счёт в конце месяца придёт заоблачный. А значит, нужно что-то решать.

Для корпуса фильтра можно использовать стальную бочку на 200 л, однако такой элемент будет недолговечным – металл проржавеет. В нашем случае было решено взять алюминиевый бидон. Да, расточительно, жалко, но зато практически на века.

Сбоку в нём необходимо просверлить 2 отверстия, сверху и снизу. Именно там будут установлены металлические сгоны с гайками для подключения.

ФОТО: YouTube.comОтверстия делаются при помощи фрез или специальных коронок

Изготовление в домашних условиях

Песочный фильтр очень прост. Это необходимо для его изготовления:

• Кварцевый песок;
• Пластиковый контейнер V=40 л;
• два шланга;
• три связи
• Зажимы;
• манометр;
• погружной насос.

Рассмотрим пошаговые инструкции по изготовлению песочного фильтра:

1. Подготовка песка.

Эффективность фильтра зависит от типа и качества заполняемого материала. Стеклянный песок зарекомендовал себя как лучший, но его бывает трудно купить.

Опыт показывает, что наилучшие характеристики фильтра характерны для песчаных фракций размером 0,5 — 1,4 мм. Этот кварцевый песок можно приобрести в любом строительном супермаркете и готов к немедленному использованию.

Если материал получен сам по себе, он должен быть предварительно обработан. Для этого его промывают чистой водой и кипятят, чтобы полностью уничтожить все потенциальные инфекционные патогены.

Производство корпуса.

Пластиковый бак объемом 40 и более литров должен иметь плотно закрывающуюся крышку.

С обеих сторон необходимо закрепить соединения, одно из которых врезается в верхнюю часть резервуара (откуда вода откачивается из резервуара), другое — в нижнюю часть резервуара (откуда вытекает очищенная вода).

Для этого можно использовать простой паяльник мощностью 80 Вт. Каждый ствол изолирован герметиком.

Производство фильтра.

На входе в барабан должен быть установлен фильтр грубой очистки, чтобы задержать все крупные частицы, выходящие из бака. Для производства требуется пластиковая бутылка и плетёный фартук. Сетка крепится к половине бутылки и привинчивается к впускному отверстию.

Для удержания песчинки в фильтре, под слоем песка, непосредственно перед его появлением, необходимо также установить многослойную сетку Kapron. Это предотвращает выход песчинки из фильтра. Сброс в воду осуществляется в любой момент времени.

Теперь мы можем заснуть в песке. Сначала укладывается крупный песок, затем мелкий песок. Если это требование выполнено, мойка будет наиболее эффективной.

Выводы и полезное видео по теме

Фильтрационная система с насосом на подаче. Работает за счет нагнетания жидкости в резервуар с песком:

Система с самотечным наполнением фильтра. Пример хорошей разводки для такого типа подключения:

Вариант быстрого устройства самодельного фильтра. Самотечное наполнение фильтровальной системы. Такой вариант подойдет, если требуется срочная очистка содержимого бассейна.

Для постоянного использования следует смонтировать разводку для возможности переключения в режим промывки:

Правильная конструкция системы фильтрации и своевременное обслуживание, позволяет с комфортом пользоваться лучшим летним развлечением для всей семьи – купанием в бассейне.

Не стоит торопиться и просто погружать шланги в песок – лучше продумать удобную разводку, благодаря которой уход за искусственным водоемом займет минимум времени и не создаст хлопот.

Хотите поделиться интересной конструкцией песочного фильтра или рассказать об опыте подключения устройства в систему подачи воды в бассейн? Пишите, пожалуйста, в ниже расположенном блоке. Здесь же вы сможете задать вопросы.

Как сделать своими руками

Чтобы сэкономить многие решаются на самодельные фильтрационные системы. Конечно, такое устройство не будет обладать такой же фильтрационной способностью как от производителя, но это лучше чем ничего.

Для создания корпуса нужен пластиковый контейнер: бочка, канистра или другая удобная емкость не меньше 60 литров. В корпус нужно засыпать крупный кварцевый песок. Мелкий не подходит для самостоятельного использования, так как может забить всю систему. Чтобы улучшить очищающие свойства можно выложить слоями графит или активированный уголь. Корпус должен быть герметичным, но при этом нужно позаботиться о широком горлышке для ввода.

К нашему самодельному аппарату по очистке нужно подключить насос. Его сделать своими руками вряд ли получиться без специальных навыков. Насос должен обладать шестипозиционным клапаном. Очищать такое самодельное устройство нужно так же как и производственное. Необходимо переключить клапан в обратное положение, промыть песок под большим набором воды, утрамбовать и переключить обратно.
