Емкости для канализации: пластиковые колодцы и накопительные резервуары

Виды пластмассовых колодцев

Главная функция канализационных колодцев, – это объединять магистральные трубы между собой.

В зависимости от предназначения, они подразделяются:

• Для ревизии и осмотра. Находятся на участках линии проведения магистрали на расстоянии 20-30 метров друг от друга. Как правило, монтируются на пересечении нескольких трубопроводов. В них обслуживающий персонал проводит осмотры и чистку, наблюдают за исправным состоянием трубопровода;
• Поворотные устройства. Устраиваются в местах изгиба трубопровода больше 45 градусов. В этих местах зачастую и происходят заторы, поэтому колодцы здесь необходимы;
• Перепадные конструкции. Такие пластиковые канализационные резервуары устанавливаются в тех местах, где меняется уровень рельефа почвы, и соответственно труб;
• Накопительные резервуары. Такого рода колодцы необходимы при откачке сточных вод дренажными насосами ли при использовании ассенизаторской машины;
• Дренажные устройства. Здесь канализационные колодцы устраиваются не только для сбора сточных вод, но и для их очистки. Вместо дна в таких устройствах делается дренаж в виде щебня или керамзита для отвода стоков.

На заметку. Иногда один пластиковый колодец может выполнять разные функции. Например, перепадный или поворотный колодец может быть смотровым устройством.

Виды и достоинства пластиковых колодцев

В СССР многие водоснабженческие организации в стране в качестве колодцев использовали железобетонные кольца. Заказывалось специальное бетонное днище, на него опускались кольца, а сверху крышка с отверстием под смотровой люк. Швы между кольцами, днищем и крышкой для герметичности заделывали цементным раствором. Конструкция получалась громоздкая, без крана такой колодец не собрать, да и времени и сил уходило на монтаж одного колодца не мало. Современные технологии призваны облегчить человеческий труд в любом его проявлении, поэтому многие производители освоили выпуск пластиковых колодцев. Везти такие колодцы из-за границы не было смысла – потеряв в весе, колодцы все равно остались громоздкими, что не выгодно для логистики, поэтому ряд российских производителей предлагает потребителю самые разнообразные полимерные колодцы под разные цели и типы грунта.

Конструкция пластиковых канализационных колодцев

Устройство канализационного колодца

Пластиковые колодцы для канализации состоят из следующих частей:

• шахта – основная часть устройства;
• нижний лоток, выполняющий роль дна и  для подключения труб, с готовыми отверстиями под них;
• горловина;
• крепкий и надежный люк.

Основная часть колодца может иметь разную высоту из-за соединения нескольких частей. По сути, это конструктор. Она может быть гладкой или гофрированной для усиления конструкции.

В последнее время популярными стали именно гофрированные колодцы из пластика. Такая конструкция позволяет значительно уменьшать механические нагрузки на дно.  Стенки устройства бывают даже двойными.

Нижний лоток можно устанавливать или менять, в зависимости от расположения канализационных труб, легко делать повороты и переходы. Он обеспечивает надежный уровень герметичности колодца.

Пластиковые люки

Люки имеют необходимую прочность для различных типов нагрузок:

• для пешеходов и зеленой зоны;
• для парков, стоянок и тротуаров;
• для городских дорог;
• для использования на автомагистралях.

Люки можно устанавливать непосредственно на шахту, телескопическую горловину или разгрузочное кольцо.

Канализационные колодцы диаметром от одного метра могут оснащаться встроенными лестницами для работы специалистов.

Если необходимо установить канализационный пластиковый колодец на участке загородного дома, то лучшее решение – гофрированное устройство. Размеры подобного изделия легко можно подобрать по котловану. В зависимости от желания владельца дома в колодце допускается  установка насосов для откачки воды.  Также можно поставить пескоулавливатели.

Из каких материалов изготавливают пластиковые колодцы

Выбор материалов, из которых производят канализационные колодцы, зависит от их назначения и работы в разных системах — ливневая канализация, дренаж, вывод бытовых или промышленных стоков. Могут быть следующие варианты:

• поливинилхлорид;
• полиэтилен;
• полипропилен.

Цена пластиковых канализационных колодцев сравнима с бетонными изделиями. Однако, их установка значительно меньше требует затрат сил и средств. Она зависит от конструкции изделия, так как для каждого дома или способа использования стоимость индивидуальна. Применение современных технологий и поставок комплектующих элементов позволило в последнее время снизить цены на пластиковые колодцы.

Типы перепадных колодцев

Типичные назначения перепадных колодцев

Следующий вид, канализационные колодцы перепадные, предназначены для изменения и регулировки потока сточных вод по высоте, а также – изменения скорости их движения – как в большую, так и в меньшую сторону.

Поэтому конструкции этих устройств весьма разнообразны.

Случаи, когда необходимо устраивать колодцы канализационные перепадные:

• Если нужно уменьшить глубину заложения для входящего трубопровода
• Есть риск, что поток станет слишком быстрым или медленным, резко изменит скорость
• Магистраль пересекает подземные сооружения
• Колодец является последним перед сбросом стока в водоем, и имеет затопленный выпуск

Различные схемы устройства перепадных колодцев

Исходя из многообразия задач, внутреннее устройство этих сооружений также имеет множество конструктивных решений.

Типы перепадов:

• С практическим профилем и водобойником в нижнем бьефе
• Трубчатые, могут иметь различную конструкцию, но обязательно – на основе вертикальной трубы
• Оборудованные водобойно-сливной стенкой
• Многоступенчатые, шахтного типа – гасят скорость потока по мере его следования по каскаду
• Быстротоки – короткие отрезки трубопровода, имеющие большой уклон. Предназначены для разгона потока на участках, где возможно его замедление.

Перепадный колодец с гидрозатвором

Отдельный случай – это колодцы перепадные канализационные, оборудованные гидрозатвором.

Их специфика в том, что здесь создается изменение уровня потока в обратном направлении – он не понижается, а поднимается.

Достигается это за счет специальной камеры, где стоки предварительно накапливаются.

Подобная схема применяется на тех участках сети, в которые возможно попадание или выработка взрывопожароопасных веществ.

Водяной клапан препятствует обратному распространению огня в аварийной ситуации.

Устройство и применение

Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.

Пластиковые колодцы для воды

В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:

Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.

Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.

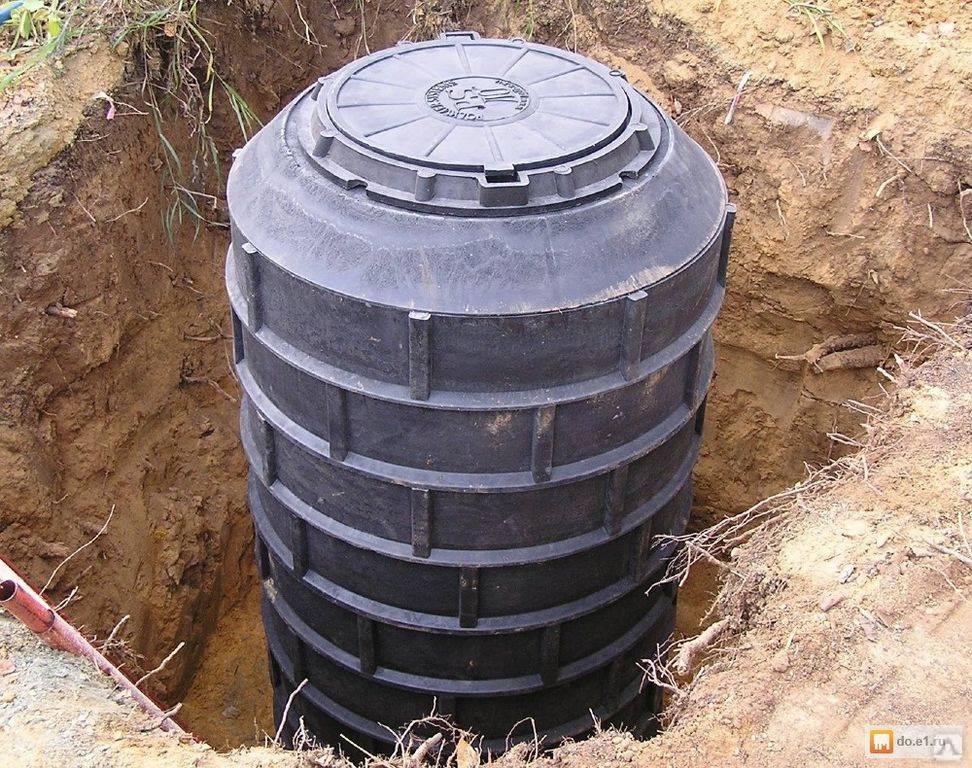

Устройство пластикового канализационного колодца для воды

Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.

Накопительный пластиковый колодец

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.

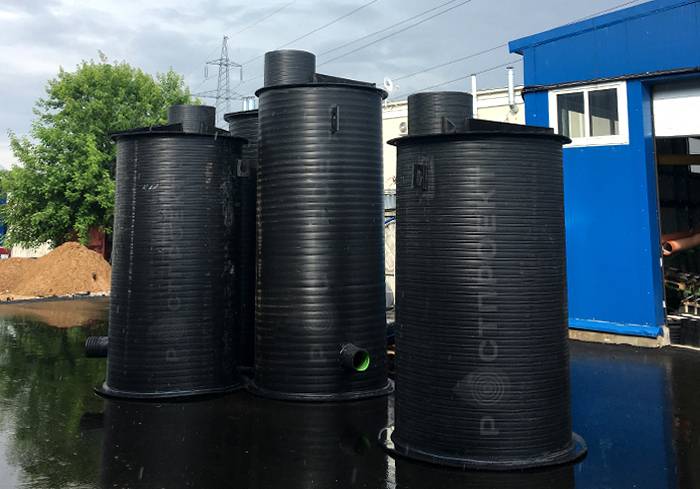

Сварные пластиковые колодцы

Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.

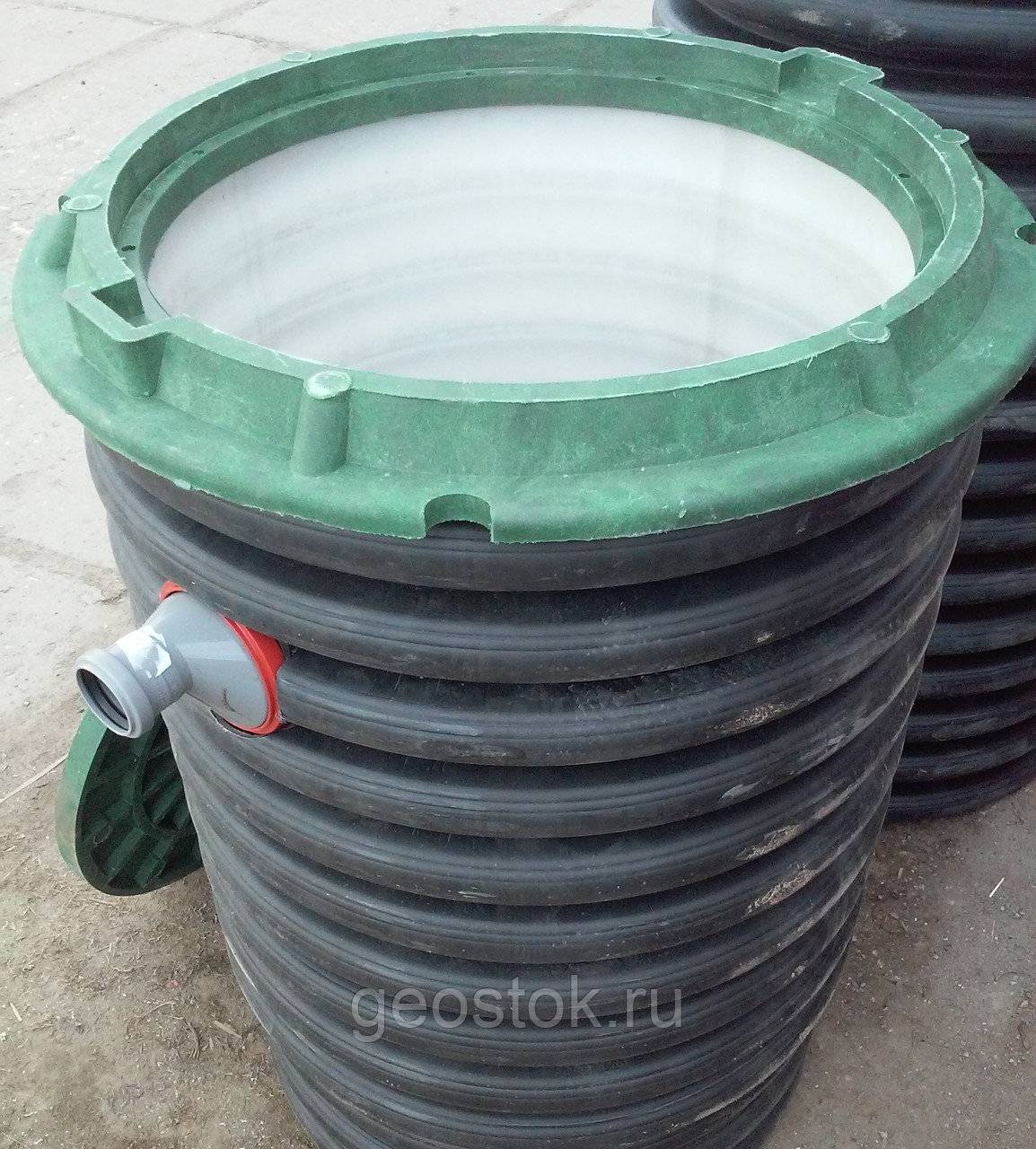

Сборный пластиковый колодец

Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.

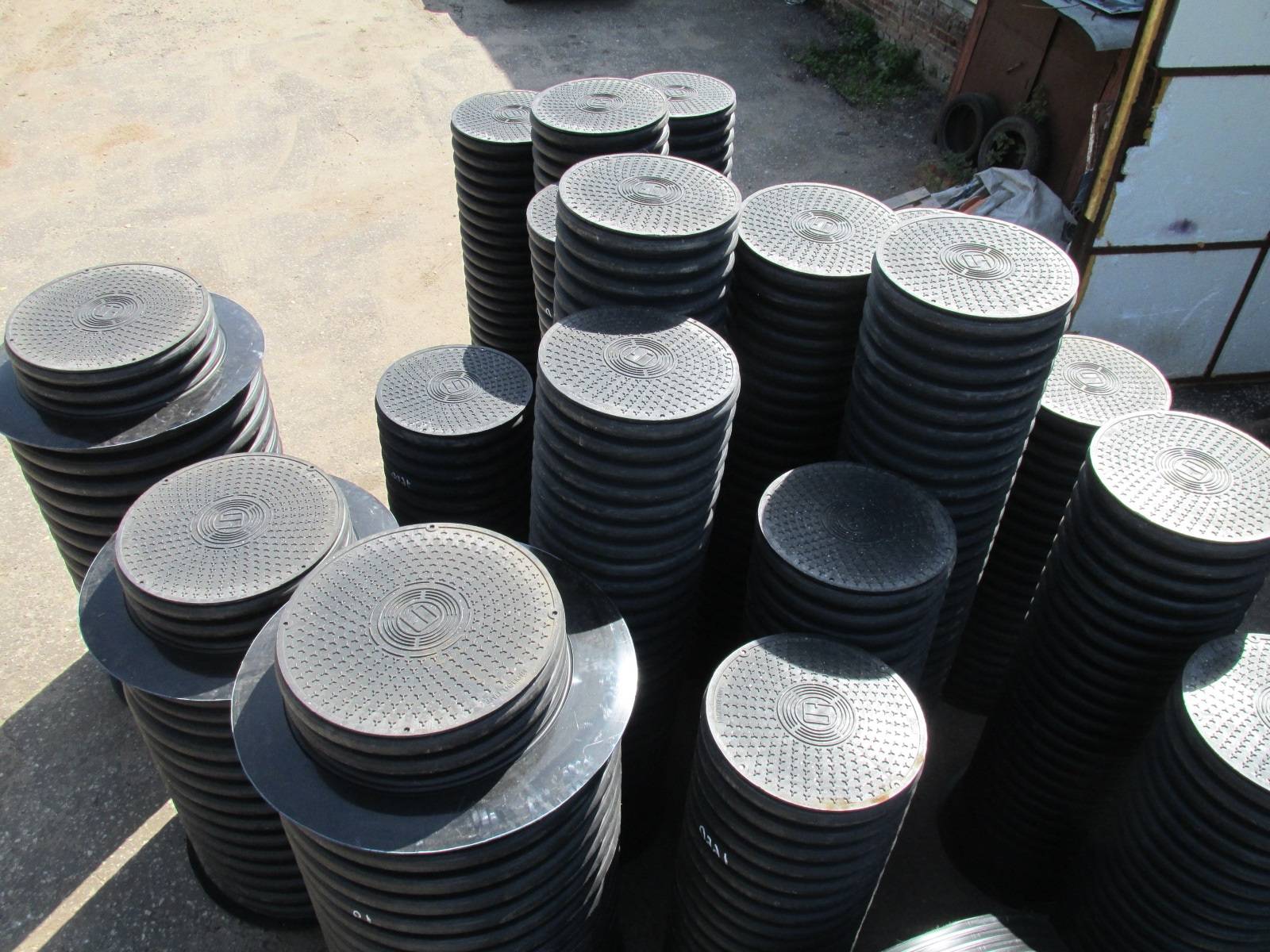

Бесшовные пластиковые колодцы

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.

К таковым относится:

1. Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).

1. Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.

1. Горловина. Она присутствует в основном на смотровых пластиковых колодцах.

1. Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.

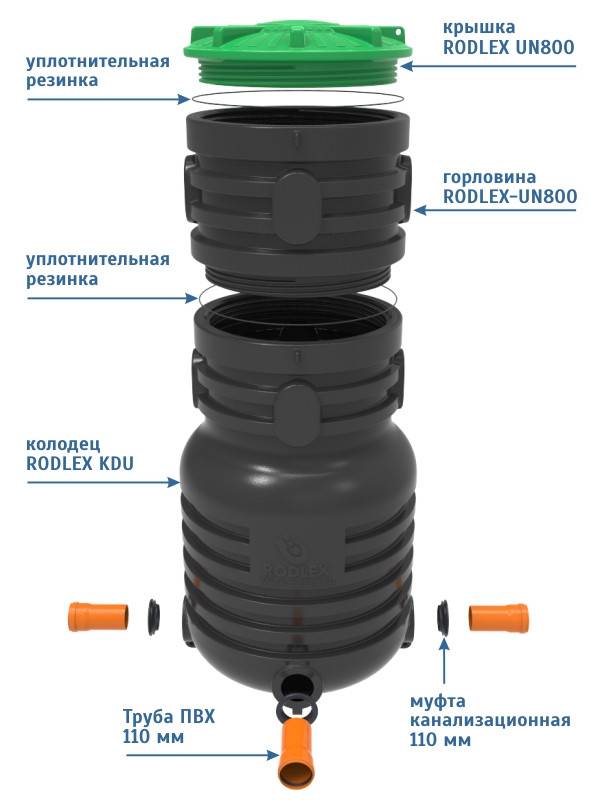

Устройство пластикового колодца

Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

• правильно подобрать устройство;
• соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

1. модель колодца;
2. габаритные размеры устройства;
3. материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

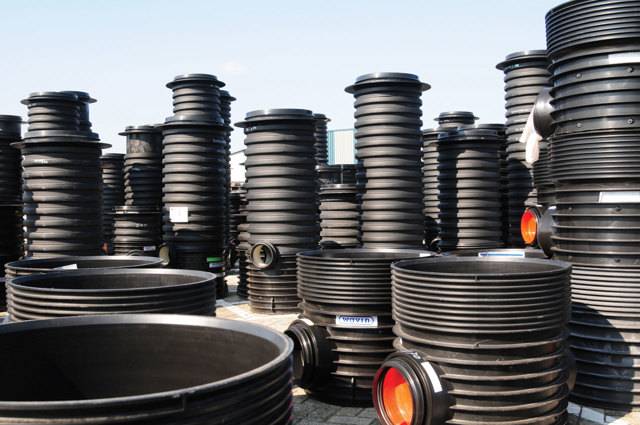

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

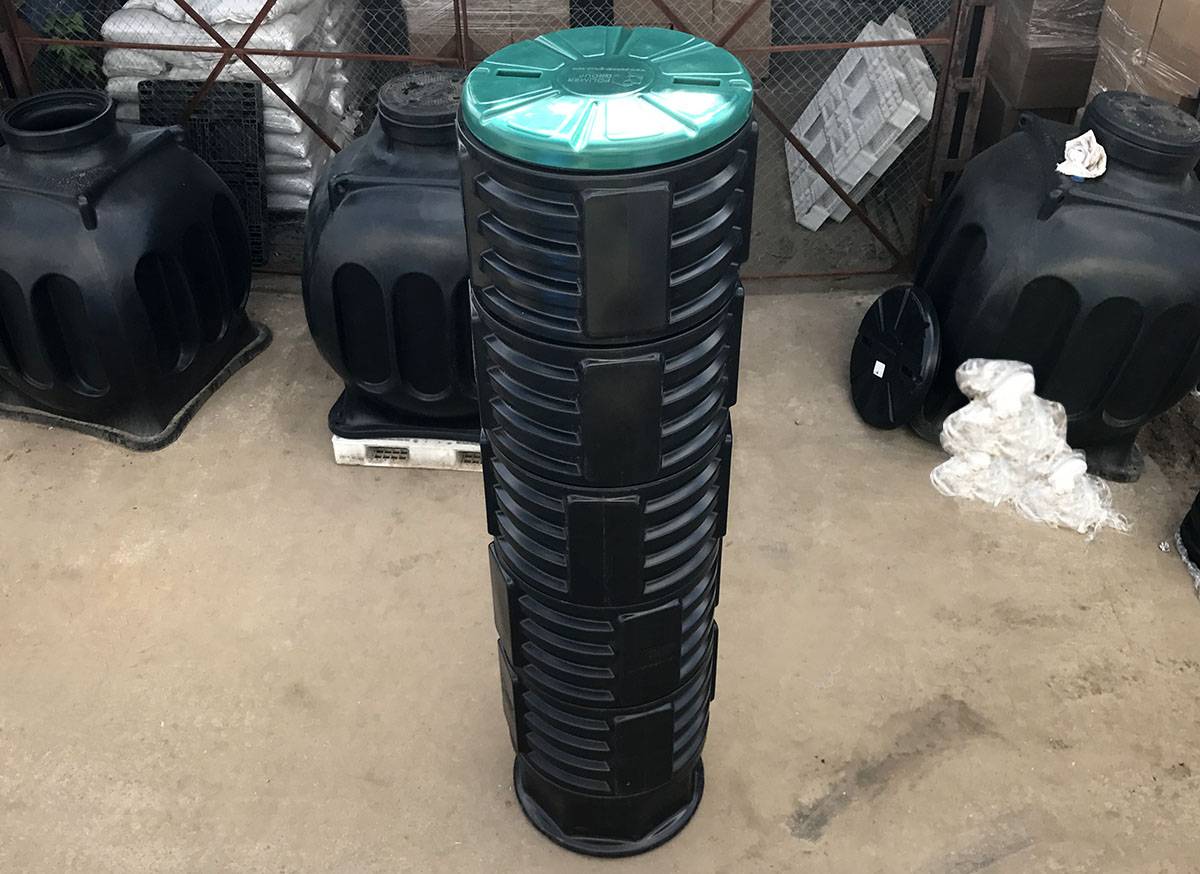

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

• поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
• полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
• полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

1. на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
2. дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

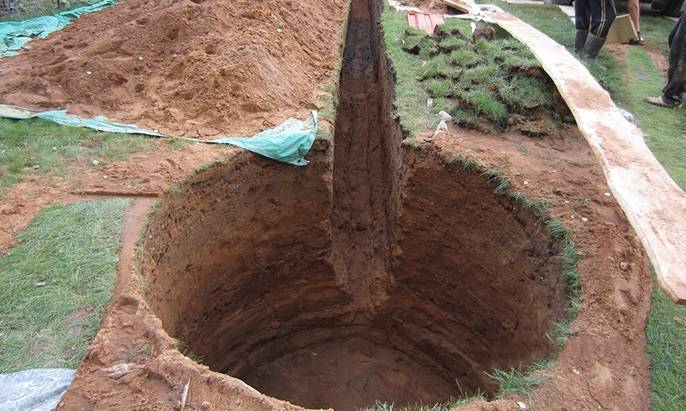

Котлован для установки колодца

1. устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

1. производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
2. устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

Достоинства и недостатки пластиковых моделей

Конструкции из композитов с полимерной основой ничем не уступают традиционным железобетонным кольцеобразным модулям. А по некоторым параметрам полиэтиленовые и поливинилхлоридные колодцы даже превосходят.

Среди неоспоримых достоинств пластиковых колодцев для обустройства системы канализации стоит выделить:

1. Доступная стоимость. Цена в зависимости от габаритов конструкции, видов пластика и количества патрубков варьируется в пределах от 5 до 50 тысяч рублей.
2. Легковесность конструкции. Вес изделия даже диаметром свыше одного метра не превышает и 100 кг.
3. Высокая прочность на сжатие. Стенки сооружения способны выдерживать высокое давление, создаваемое как внутри него, так и с наружной стороны.
4. Простота транспортировки и монтажа. Установку конструкции можно выполнить без привлечения дополнительной рабочей силы и применения средств малой механизации.
5. Низкая теплопроводность. Полимерные образования устойчивы к воздействию высоких температур. Лотковая часть сооружения также отличается повышенной износостойкостью. Исключением может послужить лишь заиливание и зарастание элементов.
6. Устойчивость к коррозии и морозам. Изготовленный по стандартам пластиковый колодец или полимерный вкладыш без утери практических качеств способен выдерживать до -60°С.

При правильной эксплуатации полимерные изделия способны прослужить свыше полувека.

Не так давно изделия из поливинилхлорида считались не достаточно прочными и морозоустойчивыми в сравнении с бетонными конструкциями. Но современные составы способны с легкостью выдерживать морозы до -70°С, благодаря чему их можно использовать в любой климатической зоне.

Единственным недостатком пластиковых конструкций является то, что они хоть и имеют толстые стенки и дополнительные ребра жесткости, но их монтаж стоит осуществлять крайне аккуратно, поскольку есть риск деформировать емкость.

К тому же они в большинстве случаев подлежат ремонту. Любой скол или трещина на стенке приводят в утилизации изделия

По этой причине крайне важно выбирать только высококачественный и прочный товар

Материалы для канализационных колодцев

От современных производителей сегодня можно получить колодцы для канализации, которые изготовлены из разных материалов.

Используется железобетон, поливинилхлорид, полиэтилен, а также стекловолокно.

Канализационный колодец

Выпускают прямоугольные и круглые колодцы. Чаще всего используют для канализации круглые колодцы.

Канализационный колодец пластиковый

Использование полимерных труб

К полимерным трубам относятся изделия, изготовленные из синтетических соединений, выполненные из ПВХ и ПНД. Все полимерные трубы имеют схожие свойства и характеристики, привлекающие как строителей, так и потребителей.

Вескими преимуществами являются легкость, прочность, небольшая стоимость. Эти и многие другие качества сделали полимерные трубы популярными при сооружении сетей, отводящих сточные воды.

СНиП 2.04.03-85, в котором описываются строительные нормы при сооружении канализации и, в частности, ее наружных сетей и сооружений, прямо указывает на предпочтительность использования полимерных изделий

Особенно актуально использование полимерных труб при монтаже наружного трубопровода.

Что делает полимеры настолько удобным материалом:

Легкость. Закладка на глубину от 1.5 м, большая протяженность и диаметр труб для прокладки системы наружной канализации означает достаточно большую трудоемкость монтажных работ. Использование полимерных элементов значительно облегчает установку, удешевляет монтаж и позволяет отказаться от использования специальной техники и инструментов.

Прочность. Материал выдерживает большие нагрузки, подходит для прокладки труб в земле. Он устойчив к механическим повреждениям, имеет большую прочность на сжатие.

Гладкость поверхности

Важное свойство для труб, которые отводят стоки, — гладкая внутренняя поверхность, на которой не задерживаются отложения.

Антикоррозийные свойства. Полимерные материалы совершенно не взаимодействуют с влагой, а также с большинством химических веществ.

Кроме того, пластиковые трубы нормально переносят скачки температуры, сезонные погодные изменения. Но вот под открытым небом прокладывать ПВХ трубопроводы не стоит — на них разрушающе действуют ультрафиолетовые лучи. На улице трубы из полимерных материалов могут длительно прослужить лишь в защитном кожухе.

Объем накопителя для коттеджа

Оптимальную емкость отстойника для частного дома можно рассчитать как произведение числа жильцов и суточного расхода воды на одного человека (200 литров), умноженное на 3 (трехсуточный запас).

Для канализации в доме с четырьмя жильцами объем считается так:

4*200*3 = 2400 л.

Однако следует понимать, что расход по ГОСТу в 200 л на человека на практике встречается редко. В расход воды будет несколько меньшим. Однако если в один день случится и большая стирка, и банные процедуры для всей семью, то объем стоков в канализацию может намного превысить норматив. Соответственно, лучше всего ориентироваться на более емкий септик.

Кроме того, для эффективной самоочистки стоков они должны выстаиваться как минимум пару недель. Поэтому при расчетах стоит брать не трехдневный запас, а пятнадцатидневный.

Наиболее вероятный объем стоков на одного человека принять равным 100 л.

4*100*15 = 6000.

Получилось 6 куб.м., примерно на которые и рассчитывается большинство ходовых моделей пластиковых отстойников.

Советы и рекомендации

• Если необходимо добиться высокой герметичности и установить канализационный колодец в месте с существенными перепадами температуры, лучше остановить свой выбор на продукции из полиэтилена, так как она выдерживает давление грунта в холодный сезон. Для слабого грунта, где вероятность нагрузки высокая, лучше выбирать полипропилен. У него высокая пластичность и износоустойчивость. К тому же такие конструкции легко поддаются сварке при необходимости.
• Не рекомендуется экономить и приобретать самые дешевые модели, ведь это может негативно сказаться на работоспособности всей канализационной системы, и вскоре вам придется не просто заняться ремонтом, но и потратить много денег, чтобы исправить неполадки и заменить детали, вышедшие из строя.

Процесс изготовления пластиковых канализационных колодцев и наглядный пример в следующем видео.
