Дренажный колодец для канализации: 3 вида + какой лучше выбрать

Изготовление и монтаж пластиковых колодцев

Процесс установки зависит от вида колодца. Для смотровых, поворотных и накопительных конструкций необходимо сделать бетонное основание. Поглотительные колодцы без дна требуют обустройства фильтрующей системы.

Как установить ревизионный и коллекторный колодец

Если вы приобрели готовую пластиковую емкость, то необходимо ее только установить на заранее подготовленное основание. Монтаж обоих видов колодцев практически не отличается. Разница может быть только в размерах, количестве отводных труб, а также в горизонтальном или вертикальном расположении.

Смотровые, как правило, имеют вертикальную конструкцию, накопительные могут быть выполнены в горизонтальном или вертикально варианте. Кроме того, коллекторные колодцы обычно оборудуют дренажным насосом и производят отвод труб в водосборник.

Подключение труб необходимо проводить после установки емкости на тщательно подготовленное основание, после этого производится герметизация труб и засыпка колодца

Перед устройством колодца для сбора и отвода дренажных вод выкопайте канаву, проведите подготовительные работы, как было описано выше, и проложите трубы, но пока не засыпайте.

Установка колодца состоит из следующих этапов:

1. углубите участок, где предполагается установить колодец, он должен быть на 40 см глубже уровня прохождения труб;
2. насыпьте и утрамбуйте слой песка и щебня;
3. подготовьте бетонный раствор (3 части песка и 1 часть цемента) и залейте им дно;
4. после того как основание затвердеет и будет полностью готово (на это потребуется примерно 2 дня), уложите слой геотекстиля;
5. установите емкость на бетонную подошву, присоедините к отводам трубы;

В завершении смонтируйте сверху люк, засыпьте конструкцию со всех сторон щебнем и грунтом.

Монтаж поглотительной конструкции из пластика

Для установки фильтрующего колодца понадобятся пластиковые емкости без дна. Их монтаж производится те же способом, как описано выше, за исключением заливки бетонного основания. Вместо него внизу колодца изготавливают фильтрующую систему, очищающую поступающую воду естественным способом.

Чтобы колодец поглотительного типа продуктивно работал продолжительное время, необходимо правильно произвести его установку, как показано на рисунке (+)

На дно засыпается слой гравия, щебня или другого подобного материала толщиной 20-30 см. В верхнюю часть колодца подводят трубы, конструкция засыпается со всех сторон щебнем или гравием, сверху накрывается геотканью и закрывается люком.

Изготовление емкости из пластиковых труб

Если у вас нет готовой пластиковой емкости, ее можно изготовить самому. Для этого понадобится пластиковая труба определенного диаметра (35-45 см – для смотровых и поворотных конструкций и 63-95 см – для коллекторных и поглотительных). Кроме того, необходимо приобрести круглое дно и люк из пластика в соответствии с размером трубы и резиновые прокладки.

Алгоритм изготовления:

1. Отрежьте пластиковую трубу необходимого размера, соответствующую глубине колодца.
2. Примерно на расстоянии 40-50 см от дна проделайте отверстия для подводки труб и оснастите их резиновыми прокладками.
3. Прикрепите к емкости дно и заделайте все швы мастикой из битума или другим герметиком.

Установка самодельной дренажной емкости производится по вышеописанной схеме.

Технология монтажа смотрового колодца

В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.

После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.

Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.

Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.

Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net

С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.

Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.

Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru

И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.

Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.

Очень важно правильно по высоте выставить люк горловину

• Если это проезжая часть, то люк монтируют вровень с ней.
• Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
• Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.

Видео описание

В видео показано, как надо правильно проводить врезку дренажной трубы в смотровой колодец:

Заключение по теме

Вообще, к смотровым колодцам отношение особое. Их редко используют, потому что дренажная самотечная система редко загрязняется. Но по СНиПу они должны быть установлены обязательно. При правильно проведенном проектировании и грамотно проведенных монтажных работах, дренаж чистят один раз в пять лет. А сам срок эксплуатации дренажа измеряется не одним десятком лет.

Общие сведения

Всегда ли нужен дренаж?

Дренажная система в обязательном порядке нужна не на каждом участке. Дренаж требуется, если:

1.подземные воды располагаются высоко, над уровнем прохождения фундамента, либо расстояние от поверхности составляет меньше метра.

2.если участок находится на территории, которая проходит по склону, либо в низине.

3.если глинистый грунт, а фундамент плитный или мелко заглубленный.

4.если участок частично, либо полностью заболачивается.

5.при желании исключить на участке образование луж, грязи.

6.вода часто проникает в цокольный или подвальный этаж, где стоит оборудование, либо помещение предназначено для других целей.

7.при обладании на участке глинистого типа почвы следует организовать дренаж поверхностного типа, чтобы отводить воды после дождей, снега.

Внимание! Супесчаники, черноземы не требуют обязательного выполнения дренажа. Дренажную систему не обязательно выполнять, если:

Дренажную систему не обязательно выполнять, если:

1.грунтовые воды редко и ненадолго поднимаются выше, чем расположен фундамент.

2.если воды редко и в малых количествах попадают в подвальное помещение.

3.участок не болотистого типа, не требуется сохранение внешнего вида участка без луж.

Признаки, когда нужна дренажная система

Первым делом следует осмотреть участок. Если выявлены следующие признаки, то требуется дренаж:

1.потрескавшаяся отмостка, появление в фундаменте и на стенах трещин.

2.при попадании в подвал воды.

3.лужи после дождей застаиваются.

4.воды в колодце стоят высоко, у самой поверхности.

Последствия при отсутствии дренажа

Если дренаж необходим, но его не сделали, то можно ожидать плохие последствия. В том числе:

1.грунт вокруг фундамента пропитается водой и замерзнет, фундамент деформируется, начнет разрушаться, на стенах появятся трещины, стены отклонятся от вертикали.

2.если фундамент плитный, мелко заглублен, а почвы на участке глинистые, то весной при оттаивании земля будет прогреваться по-разному с тенистой и солнечной стороны здания, это приведет к деформации фундамента и образованию трещинок в конструкции.

3.в подвальном помещении появится вода, плесень.

Патологии яичника и желтого тела

Киста желтого тела

Превышение нормы размеров желтого тела — может показывать патологию и влечет за собой образование кисты.

Киста желтого тела — временное доброкачественное образование в яичнике. Основная причина возникновения кисты — гормональное нарушение и дисбаланс кровообращения в яичнике.

Причины гормональных нарушений:

1. Заболевания в области придатков матки (воспалительные, инфекционные).
2. Заболевание щитовидной железы, дисбаланс обмена веществ.
3. Резкая потеря веса (диета).
4. Аборт.
5. Генетическая предрасположенность.
6. Стрессы и нервные перенапряжения.

Самостоятельный монтаж дренажных колодцев

Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.

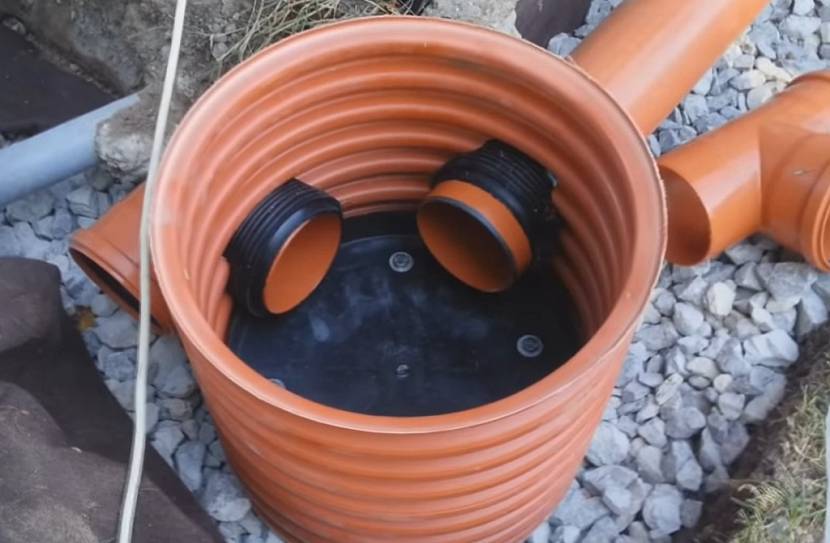

Монтаж накопительного колодца из пластика

Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.

Важно: Устанавливать колодцы подобного типа необходимо ниже всех дренажных трубопроводов, обеспечивая беспрепятственный сток воды к ним. 1. Выкапывается котлован под будущий резервуар

Выкапывается котлован под будущий резервуар

1. Выкапывается котлован под будущий резервуар.

2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.

3. В яму засыпается песчаная подушка или создается твердое бетонное основание.

4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.

5. При помощи битумной мастики к трубе приклеивается пластиковое дно.

6. Производится ввод в колодец дренажных труб и герметизация щелей.

7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.

Совет: Внутрь колодца желательно сразу же поместить дренажный насос. посредством которого будет производиться откачка воды. Также можно использовать погружной насос, который будет опускаться в колодец вручную, по мере необходимости, либо насос поверхностного типа.

8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.

Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.

Установка колодца из бетонных колец

Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.

Работа выполняется при помощи специальной погрузочной техники в такой последовательности:

1. Подготавливается котлован нужных размеров.

2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.

3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.

4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.

5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.

6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.

7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.

8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.

Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.

Разбираем по деталям дренажную систему вокруг дома

Дренажные системы можно разделить на поверхностные и глубинные.

Поверхностный дренаж

Эта система состоит из дождеприемников и закрытых лотков, которые призваны отводить лишнюю воду именно с поверхности участка. Разбирать систему поверхностного водоотведения, для удобства, мы будем на примере продукции «Альта-профиль», в ассортименте которой есть все нам необходимое.

!

Все рассматриваемые элементы выполнены из пластика, хотя в продаже есть аналогичные бетонные и металлические элементы. Пластик значительно легче и дешевле бетона, при этом он долговечнее и не подвержен коррозии, в отличие от металла.

Точечный дренаж — дождеприемник — используется там, где нужно быстро отвести большой объем воды с небольшой площади. Выглядит он вот так.

Фото 4. Дождеприемник.

Короба дождеприемников устанавливаются, например, под водостоками или у крыльца. А уже из них, по подземным трубам, вода выводится в общую дренажную трубу, и далее — в колодец.

Чтобы внутрь системы не попадал принесенный водой мусор и опавшие листья, в него ставится легкосъемная пластиковая корзина. Сверху он закрывается пластиковой же решеткой, спокойно выдерживающей вес человека или, к примеру, наезд колесом автомобиля.

Фото 5. Корзина и решетка к дождеприемнику.

Благодаря такому решению все обслуживание дождеприемника сводится к необходимости раз в год достать и вытряхнуть мусор из корзины.

Линейная дренажная система водоотведения на участке — это система заглубленных каналов. Используется в случаях, когда нужно быстро отвести воду со значительной площади (площадок, подъездных дорожек). Каналы закрываются сверху декоративными решетками.

Фото 6. Водоотводной канал и решетка.

Водоотведение в подземную трубу осуществляется через пескоуловители, в которых также устанавливаются корзины для сбора мусора. Такое решение позволяет не допускать засорения дренажных труб и облегчает обслуживание системы. Для организации Т-образных и Г-образных соединений пластиковые лотки имеют заранее сделанные подштамповки.

Фото 7. Пескоуловитель и корзина к нему.

Полноценная система дренажа на участке включает как точечное, так и линейное водоотведение. Но эта система, повторимся, предназначена для отвода дождевых и талых вод. Для участков, на которых грунтовые воды залегают неглубоко, ее недостаточно.

Глубинный дренаж

Глубинный дренаж состоит из системы перфорированных труб, которые залегают на большей глубине — от метра до трех, в зависимости от задач и уровня грунтовых вод. От подтопления и сырости подвалы домов защищают именно с помощью глубинного дренажа, при этом дренажная труба залегает глубже нижней точки фундамента.

Чтобы внутрь дренажной трубы не проникали частицы песка и почвы, приводя к ее заиливанию, трубу обматывают геотекстилем или фильтром из кокосового волокна.

Трубы изготавливаются из поливинилхлорида (ПВХ), асбестоцемента или полиэтилена низкого давления (ПНД).

• Асбестоцементные трубы — наиболее дешевые, но в некоторых странах под запретом из-за вредного воздействия асбеста на природу и здоровье человека.
• Трубы ПВХ — средний ценовой сегмент и удобнее в применении. Однако не перфорированы, в них нужно будет проделать отверстия.
• ПНД трубы дороже, но сразу имеют перфорацию — и по факту представляют собой готовую дренажную трубу.

Иногда трубы изначально имеют фильтр, представляющий собой обмотку из кокосового волокна или геоткани.

!

Выбор трубы зависит от типа грунта и глубины залегания. Для укладки в почве с щебнем годятся перфорированные трубы без фильтра, а вот для суглинистых и песчаных почв фильтрующий слой необходим. В глинистых почвах предпочтительно закладывать трубу с кокосовым фильтром.

Проложенные дренажные трубы выходят в смотровой или водосборный колодец. Они бывают нескольких видов.

• Поворотные, или смотровые. Они не являются конечной точкой дренажной системы и устраиваются в тех местах, где дренажная труба поворачивает. Через эти колодцы осуществляется контроль за работой дренажной системы, а также ее прочистка.
• Фильтрующие колодцы — конечная точка системы. Их дно сделано из слоев щебня, гравия и песка, через которые вода уходит в нижние слои почвы.
• Водоприемные колодцы устраивают, когда вода не может самостоятельно уходить вглубь — например, при слишком высоких грунтовых водах. Из водоприемных колодцев вода откачивается дренажными насосами в канализацию или водоем.

Закрытая система устраивается так, чтобы вода под действием силы тяжести сама стекала к нижней точке — колодцу.

Фото 8. Дренажный колодец.

Создание колодцев из бетонных колец

Когда нужно обеспечить на приусадебном участке дренаж — накопительный колодец или иной вид такой конструкции, его можно собрать из железобетонных колец. Их производят из устойчивого к влаге бетона. Размер и диаметр изделий зависит от предназначения сооружаемого объекта. Но при этом глубина их установки должна составлять не меньше двух метров.

Производители изготавливают бетонные кольца разных размеров. Их высота может составлять от 10 до 100 сантиметров, а диаметр от 70 до 200 сантиметров, поэтому подобрать изделия требуемого параметра будет несложно.

Установить тяжелую конструкцию можно двумя способами:

1. Если диаметр кольца позволяет поместиться внутри него человеку, изделие опускают на место установки и начинают изнутри вынимать грунт. Поскольку оно имеет большую массу, благодаря собственному весу будет оказывать давление на землю и по мере выкапывания из-под него почвы начнет постепенно проседать. Применяя данную технологию, все используемые кольца устанавливают одно на другое и скрепляют между собой металлическими скобами.
2. В первую очередь выкапывают котлован, у которого ширина будет примерно на 40 сантиметров превышать диаметр колец. Если грунт мягкий, на дно следует насыпать слой гравия толщиной 15 – 20 сантиметров, а только потом опускать в него последовательно бетонные кольца.

Если монтаж выполняют вторым способом, тогда при создании накопительного или ревизионного колодца лучше, чтобы самое нижнее кольцо имело глухое дно. Если оно отсутствует, тогда его делают самостоятельно. Для этого в нижней части заливают из бетонного раствора основание с армированием.

После завершения монтажа от нее выкапывают траншею для укладки труб, но их туда не помещают, пока в бетоне не будут проделаны отверстия с целью подсоединения отвода воды из дренажного колодца. Для этой трудоемкой работы используют перфоратор с победитовыми или алмазными коронками. У них бывают разные диаметры, поэтому выбрать требуемый размер не сложно, но стоимость их высокая.

Если в распоряжении домашнего умельца нет коронок для работ по бетону, можно применить другой способ, более дешевый. В месте, где планируется обустроить отвод, прикладывают трубу и очерчивают ее карандашом. В результате на бетоне останется круг нужного диаметра.

Перфоратором с шагом 1-2 сантиметра по контуру подготовленной линии просверливают сквозные отверстия, а одно из них располагают по центру окружности. Лом направляют в центральную дырку и начинают ее не спеша разбивать. После того, как отверстие станет больше, берут кувалду или большой молоток и завершают данный процесс.

Теперь можно приступать к подводу труб. На них надевают резиновые уплотнители и вставляют в проделанную дыру. Места ввода обрабатывают битумом. Затем устанавливают перекрытие.

Колодец из бетонных элементов со всех сторон засыпают слоем щебня высотой примерно 50 сантиметров, а затем до верха насыпают глину и тщательно утрамбовывают. Созданная таким способом глиняная подушка предохранит конструкцию от просачивания воды и продлит период службы колодца.

Как выбрать вставку в колодец водоснабжения

В первую очередь необходимо правильно выбрать диаметр вставки. Если есть уже готовая колодезная шахта, то вставка должна быть такого диаметра, чтобы до краев котлована было расстояние, достаточное для заполнения мелким щебнем, песком или для заливки раствором. Расстояние от края котлована до гофрированной вставки не должно быть менее 20 см. От этого определяется диаметр вставки.

Вторым критерием выбора является толщина пластика. Чем он толще, тем прочнее конструкция, но этот влияет на стоимость погонного метра. Не стоит экономить, приобретая слишком дешевый вариант, так как при повреждении стенок придется демонтировать всю конструкцию.

При использовании элементы лестницы могут повредить пластиковые стенки, однако если источник водоснабжения обладает большой глубиной (4-5 м и более), то без них не обойтись. Если водоносный пласт расположен в коренных скальных породах, то для устройства водозаборного сооружения потребуется получать разрешение.

Как выбрать вставку в колодец водоснабжения

Планируя покупку пластикового “рукава”, необходимо оценить два основных критерия выбора: диаметр вставки и толщину полимера.

Диаметр вставки. Если есть уже готовая колодезная шахта, то вставка должна быть такого диаметра, чтобы до краев котлована было расстояние, достаточное для заполнения мелким щебнем, песком или для заливки раствором.

Расстояние от края котлована до гофрированной вставки не должно быть менее 20 см. От этого определяется диаметр вставки.

Толщина пластика. Чем он толще, тем прочнее конструкция, но этот влияет на стоимость погонного метра. Не стоит экономить, приобретая слишком дешевый вариант, так как при повреждении стенок придется демонтировать всю конструкцию.

На рынке можно найти модели, которые оборудованы специальными лестницами. Их наличие облегчает перемещение внутри шахты, но и является дополнительным слабым местом

При использовании элементы лестницы могут повредить пластиковые стенки, однако если источник водоснабжения обладает большой глубиной (4-5 м и более), то без них не обойтись. Если водоносный пласт расположен в коренных скальных породах, то для устройства водозаборного сооружения потребуется получать разрешение.
