Как правильно подключать газовую плиту в квартире, нормы для самостоятельной установки

Как установить плиту официально?

Чтобы законно подключить газовый прибор в многоквартирном доме, нужно знать, куда обращаться. Есть 2 варианта:

• вызвать мастера из Горгаза;
• обратиться в лицензированный сервисный центр, имеющий свидетельство СРО.

О правилах подачи заявки в газовую службу и стоимости услуг Мосгаза можно почитать здесь.

Информацию о порядке действий и перечне документов для первичного подключения газовой плиты можно найти в этой статье.

И напоследок напомним, что любые ошибки при самостоятельном подключении плиты могут привести к печальным последствиям, поэтому эту работу лучше доверить специалистам.

Этапы самостоятельного подключения

Монтаж газового оборудования проводится после того, как завершена установка кухонного гарнитура. Место, в котором располагается данный прибор, необходимо отделать негорючими материалами (керамической плиткой и другими). Перед началом работ пол под газовым оборудованием выравнивается. Минимальное расстояние от прибора до стены составляет 65 миллиметров. Варочную панель устанавливают вровень или выше кухонного гарнитура.

При монтаже газовых плит также необходимо соблюдать следующие рекомендации:

1. Минимальное расстояние стенок кухонных шкафов составляет 50 миллиметров.
2. В кухне обязательно оборудуется работающая вытяжка.
3. Плиты встраиваются в кухонную мебель, габариты которой точно соответствуют размерам прибора.

Перед подключением плиты обязательно перекрывается вводной кран на газовой магистрали.

Функциональные особенности

Одной из основных функций является газ-контроль конфорок, который предназначен для безопасного пользования. Газовые плиты оснащены таймером, цифровым дисплеем, внутри духовки есть термометр, который показывает градусы. Наличие дополнительных функций приводит к увеличению цены, однако они далеко не всегда применяются, например, это касается будильника и зоны доступа в интернет.

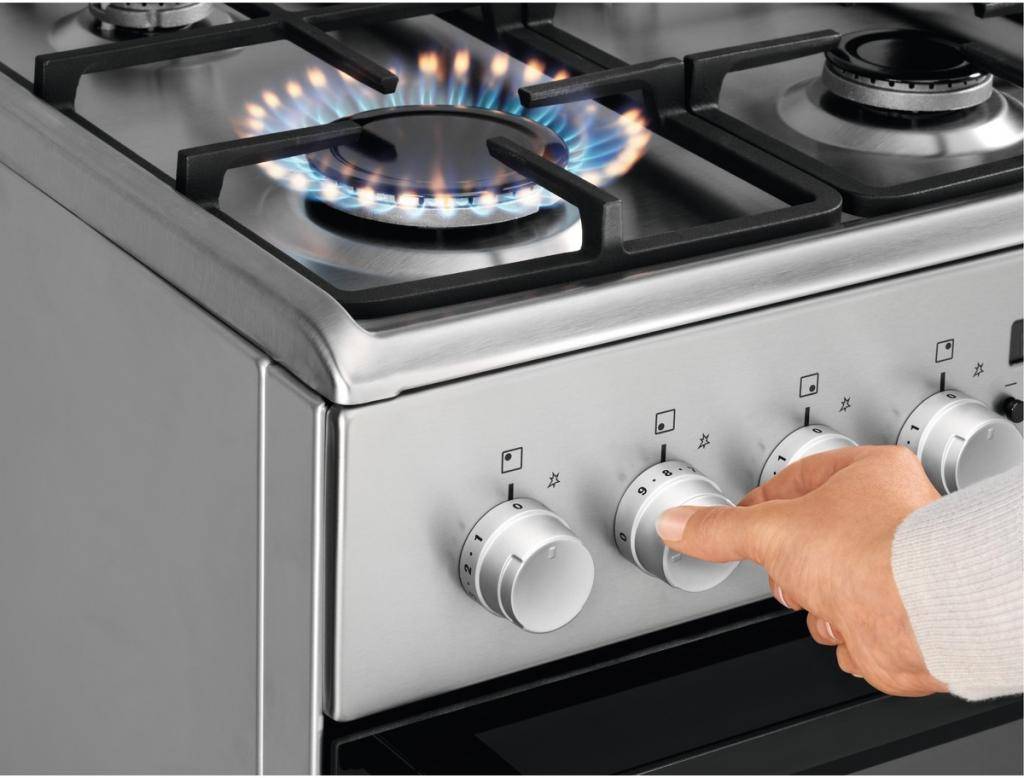

Газовая плита с электроподжигом необходима тем, кто постоянно занимается приготовлением пищи и не хочет пользоваться спичками либо зажигалкой. Такая функция помогает в считанные секунды зажечь газ. Сегодня все известные производители выпускают модели с уже встроенным электроподжигом.

Безопасность

Очень важно проявить безопасность, если вы планируете подключить кухонную технику к электричеству. Это обуславливается тем, что электродуховка имеет высокое потребление энергии, и из-за этого под неё необходимо подвести дополнительную ветку, применив неповреждённый кабель с небольшим сечением

Очень важно помнить, что духовые шкафы подключаются к электричеству исключительно профессионалами. Это обуславливается такими причинами:

• специалисты знают все нюансы этого процесса;
• если прибор будет повреждён из-за неправильного подключения к электросети, то гарантия, данная производителем, утратит свою силу.

Стоит отметить, что для эксплуатации духового шкафа автомат является общим правилом безопасности, которого следует строго придерживаться:

• используйте исключительно для бытового использования;
• следите за исправностью электропроводки.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
< 30 кВт	7,5 м3
> 30-60 кВт	13,5 м3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание! Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3. Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры

Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Подключение газовой плиты правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

• Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
• Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
2. Техпаспорт на квартиру.
3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

Способ подключения плиты к системе

Важно использовать шланги, конструкция которых разработана специально для доставки газа от централизованного стояка к потребителям. Важно, чтобы они были прочными и гибкими. При этом заламывать их нельзя

Проверяют герметичность и наличие сертификата соответствия качества

При этом заламывать их нельзя. Проверяют герметичность и наличие сертификата соответствия качества.

Этот документ указывает, что товар изготовлен с учетом требований действующих ГОСТов и международных стандартов по безопасности. Приобретайте только сертифицированную продукцию у проверенных поставщиков.

Некоторые все же решают выполнить самостоятельный монтаж газовой плиты с подключением к металлической разводке. Однако устройство трубопровода – процедура трудозатратная, и имеет ряд недостатков. Отсутствует возможность отодвинуть печку. Малейший перекос может стать причиной разгерметизации.

Соединения могут быть сварными или резьбовыми, а для этого потребуется специализированное дорогостоящее оборудование и навыки работы с ним. В качестве уплотнителей используется все та же ФУМ-лента либо нить Локтэйл 55.

Типы современных газовых шлангов

Водяные шланги выделяют цветом:

1. Синий для холодной.
2. Красный для горячей.

Газовый же имеет желтый цвет или отметки. Пытаться проигнорировать такую классификацию не стоит, да и не получится. Водяные трубки прослужат максимум две недели, и их придется менять. Хорошо, если утечка не приведет к печальным последствиям в виду отравления или взрыва.

Но и здесь есть своя характерная классификация шлангов по гибкости и прочности. Выбирать придется до того, как установить газовую плиту, чтобы потом не делать незапланированный ремонт.

Резиновым модификациям отдают предпочтение ввиду дешевизны. Такой шланг достаточно гибки и прочный. Он эксплуатируется при температурном режиме от -35 до +50 градусов по Цельсию. Поэтому установка плиты на газу на даче, выполняется именно с применением резиновой трубки.

Это удобно, когда к ней подключается баллон, стоящий вне дома в специальном железном коробе, или же если портативный резервуар находится на кухне. Его можно будет перемещать без риска разгерметизации.

Но есть усовершенствованная модель. Это резиновая трубка с бронированной металлической оплеткой, которая является дополнительной защитой от механических воздействий. Металл не позволить шлангу заломаться, перегнуться, и проходимость будет всегда достаточной.

Поэтому утечка в течение положенного срока службы практически исключена, и возможна только в местах соединения, где через специальные переходники система подключается к центральной разводке или баллону с газом. Сильфоновая модификация – новая веха в индустрии. В этом случае предусмотрена возможность растягивания, правда, в допустимых пределах.

Основные требования к шлангам

Есть ряд условий, обязательных для всех случаев. По правилам установки газовой плиты в квартире:

1. Длина гибких соединителей (трасс) не превышает полутора метров.
2. Сочленение нескольких отрезков недопустимо. Используется цельная трубка.
3. Перегибать, скручивать, придавливать шланг категорически запрещено.
4. Не должно быть надрезом, коррозии, трещин, даже незначительных повреждений.
5. По истечению максимального срока службы, установленного производителем, требуется замена.

В целях обеспечения безопасности шланг с металлической оплеткой нельзя прислонять к электрическим проводникам, твердым поверхностям, предметам, изготовленным из горящих материалов. Пускай он свободно провисает за плиткой, не соприкасаясь ни с чем.

Подключение с помощью трубы

Несмотря на то, что жесткое крепление к стояку считается устаревшим, его часто выбирают из-за надежности и долговечности. Однако трудоемкость и необходимость применения специализированных навыков и инструмента часто является непреодолимым препятствием для тех, кто решился на монтаж собственными руками.

Еще один повод отказаться от затеи – стационарность конструкции. Плитку нельзя отодвинуть для уборки, перенести на новое место без прокладки новой трассы из цельнокатаных стальных труб.

Установка и подключение

Все газовые установки относятся к объектам повышенной опасности. Только сотрудники предприятий, у которых есть разрешение на проведение подобных работ, могут выполнять установку и подключение газовых плит «Электролюкс» с газовой духовкой, а также проводить переподключение и прочие работы, связанные с этим типом оборудования.

Такие приборы самостоятельно устанавливать нежелательно, потому что газ может быть пущен только после того, как специалист проверит все без исключения соединительные узлы. Контроль направлен на выявление мест, через которые может произойти его утечка. Поэтому сначала нужно получить разрешение на активацию оборудования и последующую эксплуатацию. Это необходимо для предотвращения повреждения конструкции прибора и возможного возникновения внештатной ситуации.

Существуют особые требования, которым должна отвечать правильно установленная и подключенная газовая плита. Она обязана соответствовать специальным нормам безопасности и СНиП. У прибора должны быть все разрешительные документы. Соединения всех сильфонных шлангов обязательно проверяют на герметичность. При малейшем подозрении на неисправность прибора следует обратиться в сервисный центр Electrolux.

Владельцам этих плит нужно обеспечить нормальную циркуляцию воздуха, в противном случае в помещении будет недоставать кислорода

Этому вопросу необходимо уделить особое внимание, потому что при приготовлении пищи выделяются тепло и влага. Надо держать открытыми окна либо установить вытяжной вентилятор

Подключение газовой варочной панели: набор необходимых инструментов

Чтобы смонтировать данное оборудование, потребуется следующий набор инструментов:

• графитовый карандаш;
• силиконовый герметик;
• разводной ключ № 2;
• льняная нить;
• мультиметр;
• гофрированный шланг, подлежащий обязательной сертификации;
• электролобзик.

Необходимый слесарный инструмент

Панель должна находиться в хорошо вентилируемом и проветриваемом помещении, с точкой россы не более 70%. Для достижения определенных параметров создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м 3 /ч.

Перед тем как будет проведена установка , выполняется следующий порядок технических мероприятий:

1. Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
2. Если панель имеет устройство автоподжига, необходимо завести питание на модуль прибора 220 В, для этого потребуется:

• электолобзик;
• пила с шагом 1,5–2,0 мм;
• провод ПВСнГ сечением 2,5–4,0 мм 2 ;
• токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

Провод ПВС сечением 3х2,5

1. Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
2. Чтобы правильно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его основу. Далее аккуратно вырежьте отверстие с помощью лобзика. Следующий этап — обработка посадочного места герметиком. Он защитит материал от воздействия влаги.
3. Далее выложить двухсторонний скотч на выпиливаемую поверхность и сделать разлиновку.
4. При помощи электролобзика вырезать монтажное отверстие по размерам панели. Если предусмотрено штатное отверстие, то дополнительных мер предпринимать не требуется.
5. Если такие меры необходимы, тогда нужно обезжирить выпиленное отверстие мыльным раствором, либо специальной суспензией.
6. Устанавливаются газовые панели на горизонтально ровной поверхности, не имеющей отклонений более 2 градусов.

Панель опускается в выбранное отверстие на столешнице, при этом, если есть необходимость, края равномерно располагались по прокладке по всему периметру газового оборудования.

Схема подключения

Наличие даже малейшего теплового зазора может вызвать попадание воды и другой жидкости на духовой шкаф. Данная проблема может быть причиной перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать появление патогенных микроорганизмов и отслоение поверхности.

Требуется установить фиксаторы поверхности на регулировочные пружины, чтобы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукой завинтите болты при помощи отвертки по стрелке до щелчка.

Чтобы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены инструкцией по эксплуатации и не противоречат мерам безопасности.

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить необходимо по часовой стрелке до упора гайки, затем заверните ключом. Не стоит прикладывать большие усилия, это может привести к продавливанию паронитовой или фторопластовой прокладки и к утечке газа.

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным диаметром прохождения G1/2, которое необходимо, чтобы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник диаметром 9 x 1 мм 2 . Гибкий газопровод, проводящий газ, не должен касаться металлических компонентов покрытия.

Правила подключения

Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.

Правило №1. Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.

Правило №2. В помещение, где будет работать плита необходимо наличие качественной вентиляции.

Проверка резьбового соединения на герметичность

Правило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.

Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.

Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.

Где искать газовщика

При продаже газового кухонного оборудования многие магазины предлагают дополнительно услугу профессионального подключения плиты к газоснабжению. Именно этот вариант используют многие покупатели. В противном случае можно обратиться к другим специалистам.

1. Узнать, кто занимается обслуживанием газовых аппаратов, если речь идет о многоквартирном доме, и заказать работу у специалистов соответствующей компании.
2. Обратиться в специализированную организацию, у которой есть разрешение на проведение работ с газом. Сотрудники подобных компаний обязаны предоставить документы о работе. Последние обычно подтверждают, что все действия с газовым оборудованием проведены в соответствии с государственными нормами и регламентом.

Лучше воспользоваться первым вариантом. Сотрудник обслуживающей компании в любом случае должен проверить правильность подключения плиты в вашей квартире. Дополнительно он внесет отметки в техпаспорт.

Установка и проверка газовой плиты сотрудником газовой службы

Подключение газовой плиты в квартире к системе газоснабжения и электросети

В отличие от старых моделей, новые газовые плиты оснащены системой электроподжига и системой контроля утечки газа. Все эти новшества помогут Вам принять быстрое решение о замене старой газовой плиты.

Решившись на покупку новой плиты, возникает вопрос о ее подключение. Для специалиста по работе с газовым оборудованием, подключение газовой плиты не представляет сложности и займет, сравнительно, немного времени. Такую работу лучше доверить опытным специалистам. Правильное подключение газовой плиты – это залог ее долгой работы и безопасной эксплуатации.

Порядок подключения газовой плиты в квартире

Перед началом проведения работ по подключению газовой плиты, необходимо перекрыть поступление газа в квартиру, для этого используется запорный кран, размещенный на трубе газоснабжения.

В случае, когда подключение газовой плиты осуществляется в частном доме, важно учитывать, чтобы помещение, где будет размещена плита имело большой объем и хорошую вентиляцию. Современные газовые плиты необходимо подключать не только к газоснабжению, но и к электросети

Электричество необходимо для работы электророзжига, подсветки духовки, для работы электрогриля, которым часто бывают оснащены газовые плиты, также бывают комбинированные модели газовых плит с газовой рабочей поверхностью и электрической духовкой. В связи с чем, рядом с местом установки газовой плиты необходимо установить специальную розетку. Как правило, в щитке устанавливается дополнительный автомат на 16А и от щитка проводится отдельная линия до розетки

Современные газовые плиты необходимо подключать не только к газоснабжению, но и к электросети. Электричество необходимо для работы электророзжига, подсветки духовки, для работы электрогриля, которым часто бывают оснащены газовые плиты, также бывают комбинированные модели газовых плит с газовой рабочей поверхностью и электрической духовкой. В связи с чем, рядом с местом установки газовой плиты необходимо установить специальную розетку. Как правило, в щитке устанавливается дополнительный автомат на 16А и от щитка проводится отдельная линия до розетки.

Между газовой плитой и стеной оставляют небольшое расстояние во избежание перегрева.

Газовую плиту запрещено размещать дальше 4 метров от основной трубы газопровода.

Подключение газовой плиты в квартире завершается ее выравниванием с помощью строительно уровня и регулирующихся ножек.

Неровно установленная плита доставляет множество мелких неудобств в процессе приготовления пищи.
