Вибрационный погружной насос «малыш»

Область применения насоса

Устройство предназначено для перекачивания чистой воды с малым содержанием механических примесей из скважин, колодцев или открытых водоёмов. Его можно использовать для полива и наполнения расходных ёмкостей.

В сочетании с элементами автоматики, гидроаккумулятором и некоторыми другими деталями на основе такого устройства можно собрать полноценную насосную станцию для обеспечения бесперебойного водоснабжения небольшого дома.

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

• рабочее напряжение – 220Вт;
• производительность – 432 л/с;
• наличие верхнего и нижнего отверстий для забора воды;
• рабочая глубина – до 40 м;
• мощность – 245 Вт.

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

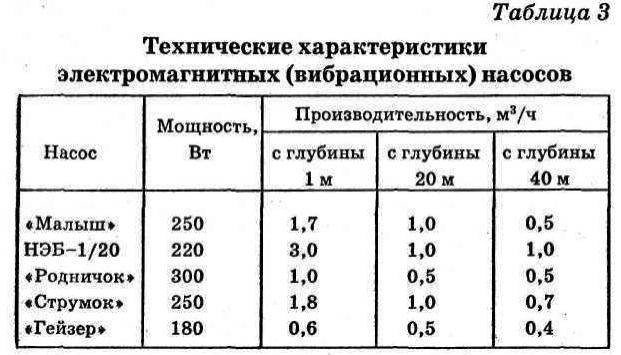

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
Агрегат выдает 0,432 м?/час при напоре 20 м.
Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Устройство насосов «Малыш»

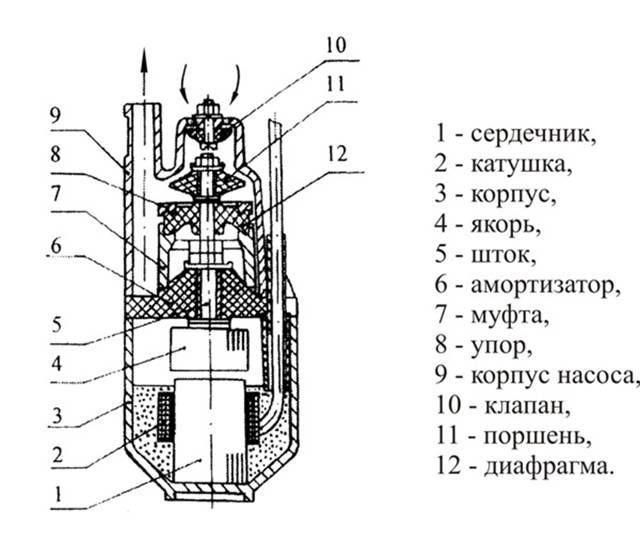

Схема внутреннего строения насосов этого бренда представлена на рисунке ниже.

Обозначениям соответствуют:

1 – сердечник – силовой и гидроизолирующий механизм насоса, встроенный в корпус эпоксидными смолами;

2 – катушка;

3, 9 – корпусные части, выполненные из металла, стойкого к коррозии;

4 – якорь электромотора;

5 – шток;

6 – амортизатор, у которого в некоторых модификациях появляется дополнительная металлическая окружность;

7 – муфта, разделяющая электросхему и заборную камеру в корпусе;

8 – упор;

10 – обратный клапан – держит давление в трубах и препятствует обратному стеканию накачанного объема;

11 – прорезиненный поршень;

12 – диафрагма.

На что обращать внимание при покупке?

Имея относительно невысокую стоимость, насос Малыш удовлетворяет всем требованиям современного покупателя ввиду следующих технических характеристик:

• он работает от стандартного напряжения в 220 Вт;
• мощность данного оборудования составляет 245 Вт;
• показатель производительности равен 432 лошадиным силам;
• максимальная рабочая глубина достигает 40 метров;
• наконец, на корпусе имеется нижнее/верхнее отверстия для водозабора.

Что же касается стоимости прибора, то она составляет примерно от 1000-2000 рублей, зато его эксплуатационные характеристики при этом настолько хороши, что модель быстро обрела популярность среди пользователей. Сегодняшние модификации оснащаются интегрированной системой автоматической защиты, благодаря чему насос надежно защищается от перегревания вследствие «сухого хода», а двигатель достаточно быстро реагирует на перепады напряжения. Для домов за чертой города данное преимущество особенно актуально, так как там далеко не всегда имеет место стабильное энергоснабжение.

Если уровень воды в резервуаре опускается ниже определенной отметки, механизм питания насоса отключается автоматикой. А для определения уровня применяется поплавковая система. Когда же вода снова поднимается то требуемого уровня, двигатель насоса опять опускается. Что характерно, защитная система функционирует от того же источника питания, что и сам агрегат.

Модификация №1. Традиционный Малыш

Данная модель отличается тем, что предназначается, прежде всего, для транспортировки жидкости на большие расстояния. Классический вариант агрегата способен перекачивать воду примерно на 100-150 метров, а потому идеально подходит для организации полива на больших загородных участках. Диаметр применяемого шланга в данном случае варьируется в пределах 1,8-2,2 сантиметра.

Данная модель не должна использоваться в загрязненной среде, а концентрация примесей должна составлять не более 0,01 процента. Более того, температура перекачиваемой жидкости должна быть не более +35 градусов.

Также стоит заметить, что в базовой модели нет реле давления, защиты от перегрева или фильтра. И если последний можно докупить и поставить своими руками, то без остального придется уж как-нибудь обойтись. Очевидно, что из-за всего этого стоимость данной модели заметно ниже, чем иных модификаций. Максимальная глубина погружения агрегата составляет 5 метров, в то время как вода закачивается посредством нижнего клапана.

Модификация №2. Малыш-М

Сразу оговоримся, что по своим техническим характеристикам данный Малыш практически ничем не отличается от модификации, которая была описана в предыдущем разделе статьи. Исключением является разве что тот факт, что водозабор в данном случае производится посредством верхнего клапана. По этой причине данная модификация агрегата рекомендована к применению там, где нижний забор из-за повышенной загрязненности дна попросту невозможен.

Модификация №3. Малыш-К

Данная разновидность имеет практически те же характеристики, что и базовый насос Малыш, вот только дополнительно оснащена защитой от перегревания. Именно поэтому данный агрегат вполне может использоваться для продолжительной непрерывной работы без участия/присмотра человека. Переходим к следующей модификации.

Модификация №4. Малыш-3

Этот скважинный насос погружного типа наиболее актуален для применения в небольших колодцах. Стоимость его несколько выше, чем у того же базового варианта, зато имеют место серьезные конструктивные отличия, которые приведены ниже.

1. В первую очередь, это то, что агрегат вместе с электрическим двигателем располагается в герметичном монолитном блоке, благодаря чему исключается вероятность проникновения влаги.
2. Весит насос максимум 3 килограмма.
3. Что касается номинальной мощность, то она здесь всего 165 Вт, то есть ниже, чем у базового Малыша. Но для небольшой скважины этого вполне достаточно.
4. Производительность агрегата составляет 0,432 кубометра в час, при этом напор достигает 20 метров.

Помимо того, такой насос достаточно компактен и комплектуется кабелем, надежно защищенным от влаги. Да, водный фильтр в стандартной комплектации отсутствует, но при необходимости его легко приобрести и установить самостоятельно.

Модификации насоса

Модельный ряд представлен следующими модификациями:

Малыш (стандартный)

В нем заборное устройство для воды находится в нижней части. Помпа чаще всего качает воду из открытых источников, находящихся на значительных расстояниях, и ликвидирует затопления погребов и зданий. Во избежание поломки насоса, его не рекомендуют применять в водоемах, имеющих сильные загрязнения.

Малыш-К

Отличие от первой модели в том, что в его корпусе встроено термическое реле, отключающее насос в автоматическом режиме при перегревании. Эта функция позволяет не наблюдать за работой прибора, а заниматься своими домашними делами, в то время, когда он качает воду. Корпус насоса данной модификации может иметь маркировочное обозначение в виде буквы «П». Эта буква означает, что корпус изготовлен из пластмассы.

Если такое обозначение отсутствует, значит корпус насоса «Малыш» алюминиевый, что делает его более надежным при эксплуатации.

Малыш — М

Отличительная черта от предыдущих моделей в том, что всасывающее устройство находится в верхней части прибора. Остальные технические показатели схожи с предыдущими моделями. Такой погружной насос эффективно трудится в скважинах и колодцах. Его можно опускать и в загрязненные источники, так как, благодаря верхнему водозабору, он не будет засоряться песком и илом.

Малыш -3

В этой модификации всасывающий патрубок также расположен в верхней части насоса. Модель имеет более скромные возможности и характеристики по сравнению с другими разновидностями.

Устройство водяной помпы отличается простотой. В его состав входят: герметичный корпус, что полностью исключает проникновения в него жидкости. В корпусе помещен электрический привод, который включает сердечник с двумя катушками и вибрирующее устройство.

Специальный клапан, расположенный у устройств с верхним забором вверху, с нижним забором внизу корпуса, закрывает входные отверстия и обеспечивает свободное поступление или отвод воды при отсутствующем давлении.

Особенности вибрационных насосов

Устройство

Прежде всего, давайте рассмотрим устройство погружного вибрационного насоса, чтобы проще было разобраться с принципом его работы. Аппарат состоит из нескольких основных узлов:

1. Силовой элемент.
   Представляет собой магнит, состоящий из сердечника и катушки. Сердечник располагается в силовой части насоса, где залит смесью из эпоксидной смолы с кварцевым песком. Смола отвечает за изоляцию обмотки, предотвращая ее контакт с водой, а также фиксирует магнит в корпусе. Песок используется для улучшения отвода тепловой энергии;
2. Вибратор.
   Представляет собой магнит (якорь), к которому прикреплен шток. На последнем закреплен амортизатор. От последнего зависят такие важные параметры насоса, как экономичность и производительность.
3. Муфта.
   Располагается за амортизатором. Ее задача заключается в изоляции электрической части агрегата от камеры, в которую набирается вода;
4. Рабочая (нагнетающая) камера
   . Сюда набирается вода перед тем, как попасть в выводящий канал и водопровод;

1. Поршень
   . Представляет собой резиновую деталь, закрепленную на штоке. Поршень отвечает за разряжение и нагнетание давления в рабочей камере. Между поршнем и муфтой расположен упор, который ограничивает движение поршня;
2. Входной клапан.
   Открывает входное отверстие при разряженном давлении в камере, и перекрывает его при повышении давления. Такой же клапан стоит на выходе, который работает в обратную строну, т. е. открывает выходное отверстие при повышении давления;
3. Выводящий канал.
   По нему вода попадает в водопровод при повышении давления в рабочей камере.

Принцип работы

Принцип действия насоса предельно простой:

1. На катушку магнита подается электричество, в результате чего образуется магнитное поле;
2. Магнитное поле притягивает к себе якорь с закрепленным на нем штоком и поршнем;
3. При движении поршня в сторону магнита в рабочей камере создается разряженное давление, в результате чего в рабочую камеру через клапан засасывается вода;

1. Когда шток достигает мертвой точки, магнитное поле исчезает, и амортизатор отбрасывает шток с поршнем в исходное положение;
2. При движении поршня в исходное положение в нагнетающей камере давление возрастает, в результате чего входной клапан перекрывается, и вода выдавливается через выводящий канал в водопровод;
3. Когда поршень оказывается в исходном положении, на катушку подается электричество, и появляется магнитное поле.

Таким образом, шток непрерывно совершает возвратно-поступательное движение, и вода закачивается в водопровод. Так как частота такта намагничивания/размагничивания составляет 100 раз в секунду, движение штока можно назвать вибрацией. Поэтому данный тип насоса и называется вибрационным.

Плюсы и минусы

Достоинства.
Вибрационный насос имеет массу положительных качеств:

Надежность
. Благодаря простоте устройства, отсутствию подшипников и сложных узлов, погружные вибрационные насосы способны служить длительное время без какого-либо обслуживания. Единственное, для этого необходимо соблюдать инструкцию по эксплуатации;

• Низкая стоимость
  . Вибрационный насос стоит значительно дешевле центробежного и любого другого;
• Не нагревается
  . Это также увеличивает долговечность аппарата;
• Неприхотлив к воде
  . Вибрационный погружной насос способен перекачивать даже достаточно грязную воду, к примеру, с примесями песка и пр.

Недостатки:

Не терпят холостой ход.
Если вибрационный насос не имеет защиты, то он может перегореть, поработав в холостую даже 5-30 секунд. Отремонтировать его после этого практически невозможно.

Поэтому инструкция по эксплуатации запрещает включать аппарат в холостом режиме. Кроме того, в процессе использования помпы необходимо следить, чтобы уровень воды в источнике не снизился до критической отметки;

• Раскручиваются резьбовые соединения.
  В результате постоянных вибраций резьбовые соединения могут со временем раскрутиться. Поэтому после покупки желательно заменить гайки на самоконтрящиеся;
• Износ резиновых деталей
  . Если в воде постоянно присутствуют примеси песка, то резиновые детали достаточно быстро изнашиваются. Правда, отремонтировать насос можно своими руками, для этого нужно лишь найти подходящий ремкомплект;

• Чувствительность к перепадам напряжения.
  В случае падения напряжения даже на 10 % производительность аппарата снижается в два раза. В случае повышения напряжения детали устройства начинают быстрее изнашиваться;
• Ограничение области применения.
  «Виброционники» не рекомендуется применять для поднятия воды из скважин. О причинах, по которым существует такое ограничение, я расскажу ниже.

Особенности оборудования

Инновационное насосное оборудование обеспечивает водой людей даже на отдаленных участках. С его помощью удается избавиться от всевозможных неудобств и неприятностей. Отдельно стоит выделить модель «Малыш», которая пользуется большой популярностью у дачников и собственников загородных домов.

Этот агрегат отличается:

• Небольшими габаритами и весом;
• Хорошим напором;
• Хорошей мощностью;
• Доступной стоимостью.

Погружной или поверхностный тип изделий не обеспечивают достаточное качество работы. «Малыш», в отличие от этих видов устройств, работает по совершенно уникальной технологии. Он подкачивает воду путем вращения специального штока и якоря, что приводит к возникновению вибраций. Единичный импульс дает возможность поднимать воду с глубины без прикладывания дополнительных усилий и применения подъемных механизмов.

Для ремонта насоса Малыш зачастую не требуется много финансовых средств

Насос вибрационного типа благодаря своей достаточно простой конструкции имеет невысокую стоимость. В основном его применяют для проведения поливочных работ, однако он просто не подходит для постоянной системы водоснабжения. Принцип его работы очень простой. Электрический ток подается на привод, а затем с усилием направляется в противоположную сторону. В результате этого происходит колебание мембраны, позволяющее дальше продвигать жидкость. Установленный на выходе клапан не дает ей возможности вернуться обратно.

Производительность и технические характеристики

Напорная характеристика насоса Ручеёк. (Для увеличения нажмите)Вибронасос Ручеёк эффективен для бытового использования при перекачке чистой воды (примеси 100 г/м3) с температурой не более 350.

Оригинальность и качество продукции подтверждается присутствием литого шильдика на корпусе с наименованием производителя, модели и основных характеристик из нижеперечисленных:

• напряжение — 220 вольт;
• частота переменного тока – 50 Гц;
• ток не более – 3,5 А;
• мощность номинальная – 225 Вт;
• мax. глубина – 80 м;
• мax. напор:
  • при 20 м. — 950 л/час;
  • при 30 м. — 720 л/час;
  • при 40 м. — 430 л/час.
• габаритная высота – 300 мм;
• габаритный диаметр – 99 мм;
• вес без кабеля – 3,6 кг;
• выходной штуцер под шланг — Ø3/4″.

Подобные характеристики позволяют успешно осуществлять:

• избирательную, в пределах технической характеристики, подачу воды в дом;
• подмена, на время ремонта, основного насоса;
• применение в источниках с небольшим дебетом;
• восстановление, за счёт вибрации, лимитированной скважины;
• откачка вод из залитых коммуникаций и строений;
• заполнение отопительной системы в новостройке.

Замечание специалиста: не следует одновременно подключать к водоснабжению из-за возможной перегрузки: дом, баню, иные постройки, полив.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит

Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Насос «Малыш»: технические характеристики различных видов, критерии выбора устройства

На современном рынке сантехники представлено сразу несколько видов насоса «Малыш», каждый из которых мы сейчас подробно рассмотрим. Прежде чем выбрать насос для воды «Малыш», цена на которые составляет порядка 1-2 тысяч рублей, внимательно изучите каждый из них.

Данный насос имеет целое множество видов

Классический насос «Малыш»

Техническая особенность данной модели состоит в том, что она способна прокачивать воду на довольно внушительные расстояния – порядка 100-150 метров, поэтому она часто применяется для обслуживания больших участков. Такой насос не может правильно функционировать в условиях сильно загрязненной среды. Таким образом, концентрация различного рода примесей не должна быть выше 0,01%. Кроме того, серьезные требования предъявляются и к температуре воды – она не должна превышать показателя в 35 градусов.

Данная модель является базовой, поэтому у нее отсутствуют некоторые необходимые дополнительные детали, например автоматическая защита от перегревания, фильтр и устройство, регулирующее давление. Классический агрегат не может погружаться на глубину более чем 5 метров, и осуществляет подачу воды через нижний клапан.

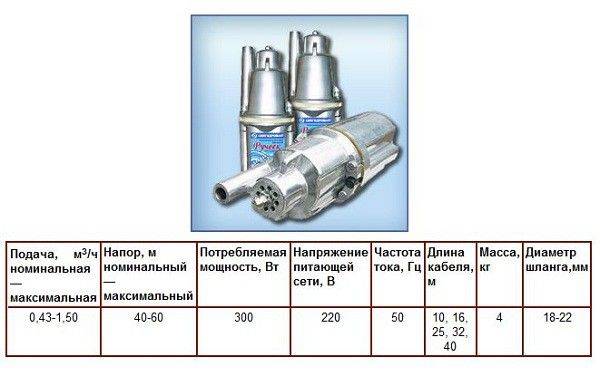

Технические характеристики классического варианта «Малыша»

«Малыш-М»

Данное устройство по своим техническим характеристикам абсолютно идентично базовой модели «Малыша», но отличается от нее тем, что забор воды осуществляется через верхний клапан. Таким образом, такая модель отлично подойдет для передачи воды в условиях высокого содержания примесей и различного рода загрязнений.

Модель «Малыш-М»

«Малыш-К»

Подобное устройство является абсолютным аналогом классической версии насоса с одним только отличием: оно обладает встроенной системой защиты от перегрева. Таким образом, вы можете спокойно в случае необходимости покинуть участок на длительный срок, и оставить агрегат без присмотра, быть уверенными, что с ним все будет в полном порядке.

Внешний вид «Малыш-К»

«Малыш-З»

Данная модель может похвастаться значительными конструкционными изменениями в сравнении с классической версией, однако их стоимости, в свою очередь, разнятся лишь незначительно. Перечислим основные модификации устройства:

• Корпус и двигатель агрегата теперь заключены в полностью герметичную оболочку, что исключает любую возможность попадания воды внутрь устройства;
• Мощность данной модели меньше, чем у базовой версии;
• «Малыш-3» имеет меньшие размеры в сравнении с классическим.

Как и базовая модель, данный агрегат не оснащен никаким фильтром, однако этот несущественный минус легко исправить: достаточно купить обычный фильтр на рынке сантехники и установить его своими руками.

Модель «Малыш-3»

Итак, мы разобрали виды насоса «Малыш», технические характеристики каждой модели.

Критерии выбора насосов

Внимательно ознакомьтесь с критериями выбора устройства, ведь правильная работа агрегата полностью зависит от принятого решения.

Итак, вам предстоит учесть следующие показатели: напряжение, производительность, мощность, возможную глубину погружения и то, с помощью какого клапана осуществляется забор воды.

Технические характеристики агрегатов серии «Малыш»

Последний пункт следует осветить отдельно. Устройства с нижним забором особенно эффективны при использовании в колодцах или скважинах, а также при откачке воды из затопленных помещений. Недостаток применения подобных моделей состоит в высокой вероятности попадания различного рода мусора в корпус устройства. Таким образом, нижнезаборные модели – это отличный вариант насосов для колодца «Малыш».

Устройство агрегата с нижним забором воды

Насос с верхним забором наиболее часто применяется для обеспечения автономной работы водоснабжения, так как он имеет гораздо более качественную систему охлаждения, чем его нижнезаборный аналог.

Конструкция насосов «Малыш-К» и «Малыш-М» с верхним забором воды

Устройство и принцип работы

Насос относится к вибрационным изделиям погружного типа принцип работы которого основан на электромагнитных колебаниях. Оборудование имеет две рабочих камеры или отсека. Установка насоса в скважину своими руками вполне возможна с данной моделью.

В одной из камер размещён двигатель и магнитная катушка. Вторую камеру занимает якорь, установленный одним концом на резиновый амортизатор, и

В агрегат установлен механизм контроля температуры двигателя и уровня воды в источнике. При перегреве или сухом ходе насос отключается в автоматическом режиме.

Отечественные производители выпускают два основных типа насосов:

• С верхним забором воды. В таком устройстве двигатель находится в нижней части корпуса, где он в силу конструкционных особенностей меньше подвергается перегреванию. Основное достоинство такой модели – защита от случайного всасывания донных отложений. Однако полностью осушить резервный бак или другую ёмкость с помощью такого насоса не получится.
• С нижним забором воды. Этот вид оборудования отличается верхним расположением двигателя, а внизу находится насосная камера. Агрегат лучше справляется с осушением ёмкостей с чистой водой, но в колодце ему грозит попадание внутрь донного ила. Такой агрегат быстрее перегревается, поэтому при покупке стоит отдать предпочтение модели с терморегулятором.

Все отечественные модели отличаются невысокой стоимостью, достаточно надёжной конструкцией и высокой ремонтопригодностью – большинство поломок можно устранить самостоятельно.

Основные характеристики:

• мощность – 250 Ватт;
• максимальный напор – до 40 метров;
• производительность – 432 литра в минуту (в горизонтальной плоскости, то есть, без подъёма воды);
• длина кабеля – от 10 до 40 метров.

Достоинства:

• невысокая цена;
• ремонтопригодность;
• малый вес и габариты;
• экономное электропотребление;
• надёжность;
• не требуется дополнительного монтажа – устройство функционирует сразу после погружения;
• можно использовать в неглубоких скважинах диаметром больше 8 см.

Недостатки:

• шумность работы;
• из-за вибрации нельзя использовать в старых колодцах (могут появиться микротрещины в бетонных кольцах);
• у некоторых моделей коротковат электрический кабель;
• модели с нижним водозабором подвержены перегреванию.
