Виды фильтрующих сооружений
Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.
Поглотительный колодец в дренажной системе
В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.
На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец
Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.
Фильтрационное сооружение в канализационной системе
В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

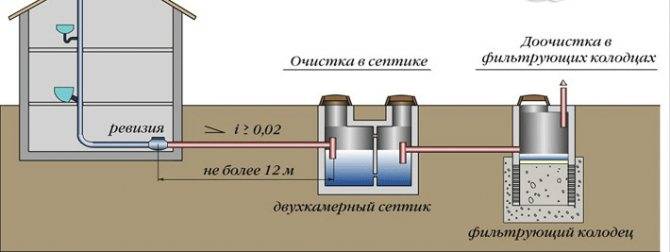

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву
Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.
Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.
В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.
Отвод сточных вод можно организовать двумя способами:
- Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
- Совместным. Все бытовые стоки поступают в септик или накопительную емкость.
Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.
Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.
Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации
Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.
Второй вариант совместной схемы – полная откачка и вывоз стоков.
Инструкция по монтажу ПФ
Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.
Земляные работы — устройство траншей
На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.
Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.
Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды
При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».
Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

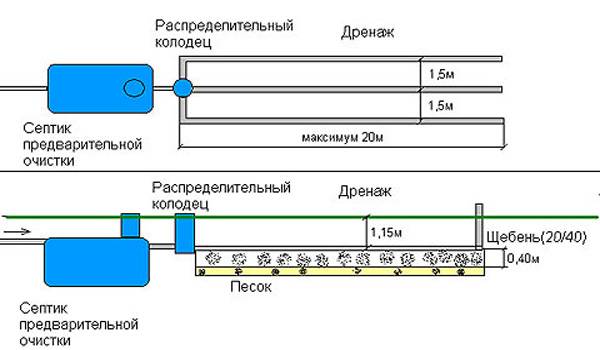

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована
Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.
Укладка перфорированных труб
На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы. Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.
Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.
Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.
Как грамотно наладить вентиляцию
Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.
Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников
Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.
Обратная засыпка и дальнейшее обслуживание
После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.
Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).
Какие расчёты бывают для септиков?
Чтобы сохранить и чистоту окружающей среды, и санитарные нормы, нужно быть готовым к установке, зная все параметры и все эксплуатационные возможности
Так как объём один из показателей, в котором используется расчёт септика, то рациональным будет узнать, какие еще подсчеты выполняются при выборе и установке системы. Итак, чтобы приобрести правильный аппарат необходимо рассчитать такие детали и быть готовыми к приобретению:
- Габариты основной конструкции и резервуара;
- Охват стоков, которые могут обрабатываться за сутки в данном доме;
- Параметры суточной нормы потребления на человека, проживающего в доме;
- Количество материалов, необходимых при монтировании, например, на дачи.
Чтобы сохранить и чистоту окружающей среды, и санитарные нормы, нужно быть готовым к установке, зная все параметры и все эксплуатационные возможности.
Важно! Это необходимо сделать намного раньше покупки оборудования
Этапы фильтрации стоков
Фильтрация сточных вод выполняется поэтапно. Рассмотрим эти процессы:
- Вначале жидкость отстаивается (в первом отделе). Мембранная перегородка септика не дает проникнуть пене и скопившимся газам дальше в систему.
- Стоки, которые продолжают поступать, приводят к давлению на уже имеющуюся жидкость, в результате чего та ее часть, что прошла первичную очистку, переливается во вторую зону септика. Под влиянием реагентов примеси расщепляются.
- Далее, в следующих зонах, взвешенные примеси, полученные после химической реакции с реагентами, выпадают в осадок, а очищенная вода далее идет по трубам в распределительный колодец.
Бактерии для септика
Чтобы повысить эффективность эксплуатации септика, в него добавляют средства, в которых имеются анаэробные бактерии. Суть их действия заключается в том, что они расщепляют содержащиеся в септике густые стоки и не дают им образовать ил.
В обязательном порядке септик должен иметь люк. Поскольку анаэробные бактерии не действуют на 100%, внутри септика в любом случае будут оставаться нерастворенные частицы, и люк будет необходим, для того чтобы через него выкачивать эти частицы. Необходимо, чтобы к люку была возможность безопасного подъезда ассенизатора. При этом люк должен быть плотно закрыт, иначе, если в него будут попадать нерастворимые остатки крупных размеров или большое количество воды после проливных дождей, а также токсические примеси, то срок эксплуатации септика и дренажа может существенно снизиться, вследствие чего причины засорения могут стать более серьезными.
Что такое поле фильтрации и как его правильно организовать
Ещё на этапе планирования приобретения и установки септика стоит задуматься о создании системы очистки сточных вод, одним из которых является поле фильтрации.
Что такое поле фильтрации
Поле фильтрации (подземный дренаж, поле рассеивания) – это вид водоочистного сооружения, специально отведенный и оборудованный участок земли, на котором осуществляется биологическая очистка сточных вод путем их фильтрации через слой грунта. Вот рисунок, на котором наглядно показан данный дренажный дачный септик.
Если описать в двух словах, то такой инфильтратор для дачного септика – это система оросительных труб-распылителей и дренажных канав, которые размещаются под землей. Вот схема поля фильтрации: 1-входная труба, 2-септик, 3-распределительная труба, 4-труба рассеивания.
Основные требования к организации дренажной системы
Для эффективного функционирования инфильтратора для септика необходимо знать и учитывать следующие нюансы:
- Уровень грунтовых вод (УГВ): высокий (0,5 метра от уровня земли), низкий (3 м от уровня земли) или переменный, который колеблется в зависимости от сезона.
- Также при выборе системы фильтрации определяется состав почвы – песок, глина, суглинок или торф.
Сочетание этих двух факторов для Москвы и Московской области дает в основном следующий результат – высокий УГВ (80% территории) и различные виды грунта. В этом случае, а также при низком УГВ и глинистых или суглинистых почвах лучшим решением, как показывает практика, стало поле закрытой фильтрации.
- При суточном объеме сточных вод до 0.3 кубометра обычно используются фильтрующие колодцы, в остальных случаях – поле фильтрации.
- Рекомендуемая санитарно-защитная зона от дома до полей поземной фильтрации 5 — 10 метров.
- Размер поля фильтрации определяется путем деления суточного объема осветленных вод на водопоглощение 1 м² грунта.
- Оросительные труба укладывают немного выше уровня грунтовых вод, согласно п.3.44 МДС 40-2.2000 расстояние от поверхности земли до верхней части трубопровода составляет 0,3-0.6 м.
- Дренажный трубопровод Ø100 мм дополняется отверстиями Ø 5 мм, которые просверливают в шахматном порядке под углом 60° к вертикали каждые 50 мм. (п.3.36 МДС 40-2.2000)
Виды инфильтраторов для септика
Существуют много вариантов систем очистки осветленной воды:
Для песчаного или торфяного грунта, а также переменного УГВ — пластиковый колодец 400 мм, с помощью которого будет осуществляться дренаж сточных вод,
При высоком и переменном УГВ, песке, торфе или суглинке — колодец из бетонных колец,
Для низкого УГВ и таких видов почв, как песок и торф — заглубленный дренаж под септик,
При низком и переменном УГВ, песке, суглинке или торфе — колодец из бетонных колец для дренажа самотеком.
Поле фильтрации (пример для суглинка)

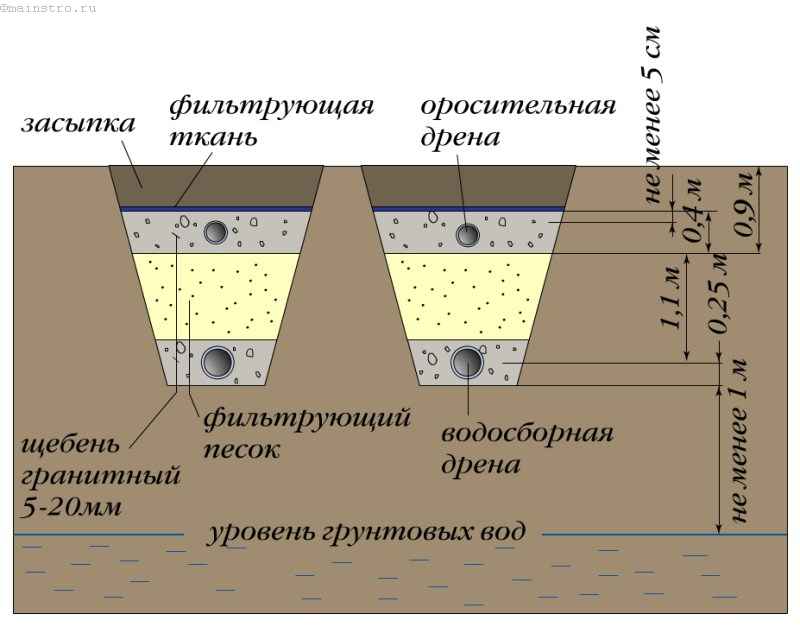

Выкапывается траншея, которая заполняется фильтрующим слоем щебёнки или керамзитом.
Далее укладывается полипропиленовая ткань — в ней размещаются трубы с отверстиями (глубина размещения – не более 60 см),
Дренажные трубы укладываются под уклоном в 1-2° от распределительной трубы

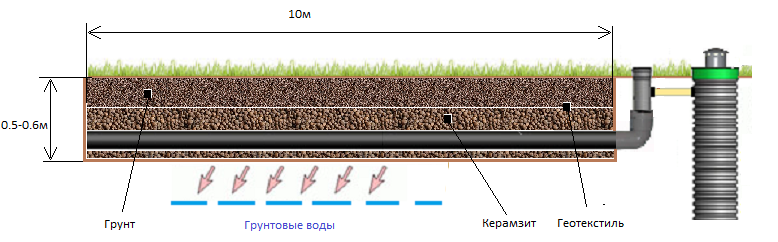

Слой щебенки (а лучше керамзита, который предохраняет трубы от замерзания и не спрессовывается) заворачивается полипропиленовой тканью- она защищает систему от засорения и не даёт керамзиту смешиваться с грунтом.
Готовое поле засыпается почвой, ранее выкопанной из котлована.
Нередко дренажный монтаж подразумевает также наличие насоса для отвода жидкости за территорию участка.
Заглубленный дренаж под септик
К основной глубине котлована под септик выкапывается дополнительно 300 мм,
Дно котлована его стены выстилаются геотекстилем,

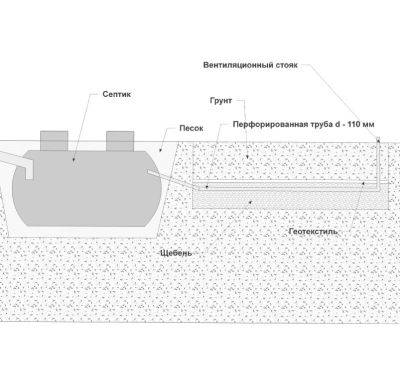

Дренажная труба, подсоединенная к тройнику, укладывается на дно и засыпается щебнем или керамзитом.
Сверху труба заворачивается геотекстилем, после чего к тройнику подсоединяется вентиляционная труба.
Поле фильтрации – естественный дренажный фильтр, способный очищать большие объемы сточных вод и не требовательный к окружающей среды. Кроме того, при такой очистке стоков не требуется применение бытовой химии, но для эффективного функционирования рекомендуется замена фильтрующих слоев каждые 10-15 лет (периодичность зависит от интенсивности использования).
Типовая схема устройства
Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:
- коллектора (контрольного колодца, распределительного колодца);
- сети пластиковых дрен (дренажных труб с отверстиями);
- вентиляционных стояков;
- фильтрующей «подушки».
Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

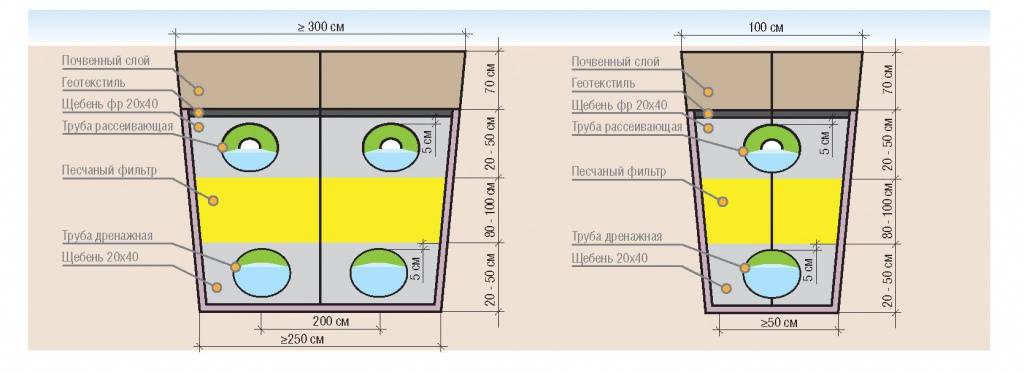

Обратите внимание на толщину дренажной подушки. Минимальным показателем принято считать общую толщину в 1 м, на данной схеме она больше: щебень – 0,3-0,4 м, песок – 0,8-1 м (+). При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема
Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ
При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема. Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

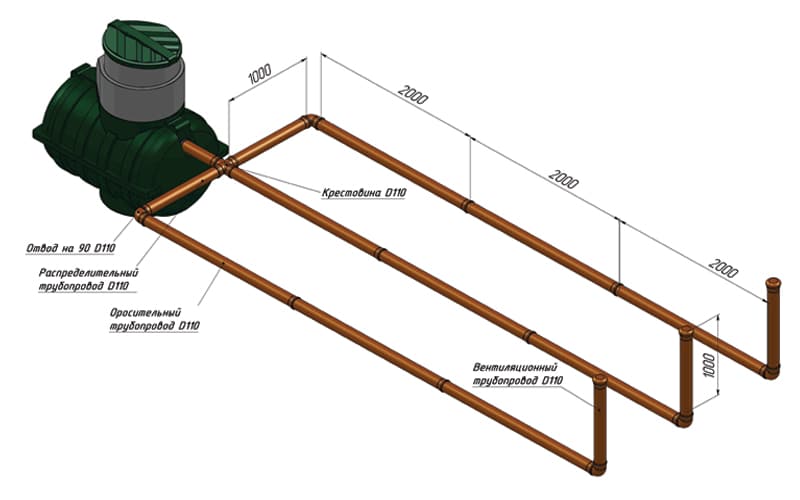

Схема поля фильтрации площадью 4 м х 3,75 м. Расстояние между дренами – 1,5 м, каждая дренажная труба оснащена вентиляционным стояком. В качестве подземного фильтра – «подушка» из песка и щебня с прослойкой геотекстиля (+)
Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и обладает достаточными пропускными свойствами. При желании можно установить несколько инфильтраторов, связанных трубами последовательно.
Схема локальной канализационной системы с инфильтратором. На полях фильтрации разбивать цветники не рекомендуют, так как корневая система может повредить трубы. Для инфильтратора, напротив, декор из цветов является наиболее приемлемым вариантом
Далее рассмотрим, как правильно спроектировать и установить ПФ.
Принцип работы и конструкция поля фильтрации
Когда в частном доме для очистки стоков устанавливается септик, то в придачу к нему желательно собрать на участке поле рассеивания. Эта водоочистная конструкция призвана осуществлять биологическую очистку стоков методом естественной фильтрации через почвенные слои. Септик собирает в себе твёрдую фракцию грязных вод, поступающих в него. Однако полностью очистить осадок он не в состоянии, только примерно наполовину.
Машина ассенизаторской службы заберёт твердую взвесь из ёмкости септика. Сточная вода с остатками отходов попадёт в почву. Поле фильтрации работает на доочистку такой жидкости. В такой комплектации автономная система канализации будет работать оптимально безопасно и экологично.
Поле фильтрации
Фильтром обычно служит слой из песка и гравия. Небольшим и средним по площади участкам подходит подземный способ расположения. Для этого на территории необходимо отвести и оборудовать специальное место:
- вырыть котлован с рядом траншей;
- уложить фильтрационные слои;
- поместить рассеивающую систему трубопровода.
Каждый шаг предполагает свой строго выверенный алгоритм действий. Если система дополнительной фильтрации собрана правильно, на несколько лет о ней можно забыть и пользоваться в своё удовольствие.
Когда укладываются дренажные маты?
По сути, это новая, но достаточно эффективная технология. Большое распространение получили геокомпозитные маты, которые состоят из дренирующего слоя, расположенного между неткаными фильтрами. В состав этого слоя входят жесткие полиамидные волокна, скрепленные в местах пересечения термическим способом. Таким образом, образуется трехмерная открытая структура.
Пристенные дренажи
В данном случае сооружается конструкция, при которой делается наружная гидроизоляция. Траншею выкапывают вдоль всего фундамента, при этом её глубина должна быть не меньше глубины прокладки фундамента.
Фундаментную стенку требуется гидроизолировать, саму же траншею заполняют дренажными материалами. Можно использовать маты, описанные выше, с нетканым фильтром из геотекстиля и слоем гидроизоляции из ПВХ.
Если есть необходимость, в траншеи укладываются трубы. отводящие дождевую воду, собираемую с крыши. В этом случае предусматривается использование пластиковых труб без перфорации. Посредством их использования вода из лотков отводится в водоприёмный колодец. Дождевую воду нельзя отводить в дренажную систему, поскольку при переполнении сооружения она может подняться в фундамент строения.
Дренажи вертикального типа
Такое сооружение будет иметь вид скважины с использованием насосно-силового оборудования, при этом обеспечивается принудительная откачка колодцев.
Этот дренаж чаще всего необходим в сельском хозяйстве, а также для осушения земли в процессе строительства дорог. Для устройства конструкции используются скважины и лотки, которые размещаются на водоупорном слое. Как правило, сооружения оборудуются глубинными насосами. Специалисты считают вертикальный дренаж самым эффективным. Также нужно отметить, что он отличается экономичностью, если на территории тяжелая слабоводопроницаемая земля.
Рекомендовано к прочтению: Что такое автономная канализация?
Вертикальные дрена могут располагаться на различной глубине, при этом всё будет зависеть от размещения водоносного слоя. Такая глубина может составлять 20-30 или 100-150 метров. В верхней части конструкции используются цельные водоприёмные трубы, а вот в нижней области они могут быть с щелевидными или обычными отверстиями.
Как правило, подобные скважины могут работать в разных режимах, что будет зависеть от сезонов природы
Важной особенностью канализационной системы является регулярный аудит. Он проводится для обнаружения неисправностей, к которым стоит отнести присутствие в устье скважины провальных воронок
Кроме этого система нуждается в своевременной очистке фильтра из песка и гравия, который периодически может заиливаться.
Если предусматривается устройство вертикального дренажа, то особое внимание рекомендуется уделить правильной эксплуатации откачиваемой воды из скважины. Если степень минерализации откаченной воды удовлетворительна, то её можно будет использовать для промывки почвы и орошения растений
Упрощенный расчет септика по суточному объему стоков
Жидкая часть стоков задерживается в септике на 3-5 дней, после чего осветленные воды покидают рабочие камеры, переливаясь в поля фильтрации или поглотительные колодцы. Твердая нерастворимая фракция задержится на дне отстойника до следующей откачки придонного ила. Разлагаемые отходы трансформируются в воду и газ за полгода.
Следовательно, наиболее удобным способом определения общего объема септика является простейшее утроение суточных стоков, которые можно определить либо натурным способом – по средним показаниям «счетчика» расхода воды.
Впрочем, указанная методика расчетов септика эффективна только в том случае, если объем суточных стоков не превышает 5 кубических метров.
Расчет объема септика по числу пользователей
Получить данные о среднесуточном объеме стоков без возможности использовать канализационную сеть, которая проросту не работает без септика, это практически неразрешимая задача.
Поэтому вместо натурного определения объема суточных стоков по счетчику большинство доморощенных проектировщиков используют методику расчета по санитарным нормам расхода воды.
Эти нормы предполагают, что максимальный объем суточного расхода воды на человека колеблется в пределах от 125 до 350 литров. То есть семья из 2 человек расходует от 250 до 700 литров воды в сутки. А объем стоков в канализации, обслуживающей семью из 4 человек доходит до 500-1400 литров в сутки.
В итоге, используя методику утроения суточного объема стоков, мы получаем следующий результат:
- Объем септика, обслуживающего 1-2 пользователей – 0,75-2,1 м3.
- Объем септика, обслуживающего 3-4 пользователей – 1,5-4,2 м3.
Однако, по мнению профессиональных проектировщиков инженерных систем, этот способ подсчета объема далек от идеала. Ведь в данном случае мы не учитываем ни массы нерастворимых отложений, ни объема придонного ила, ни прочих важных факторов.
Инженерный расчет по формуле оптимального объема отстойника
Точное определение объема септика возможно только по следующей формуле:
При этом Q – суточный объем стоков – определяют по санитарным нормам и числу пользователей,
С – концентрацию взвесей в сточных водах – определяют по таблице,
N – санитарную норму водоснабжения одного пользователя – берут из СНиП.
Срок хранения осадков – t – определяют по таблицам естественного распада, а температуру стоков – Т – принимают равной 10-12 градусам Цельсия.
Впрочем, подобный способ вычисления объема септика оправдан только в случае проектирования канализационной сети коттеджного поселка или многоквартирного дома. На бытовом уровне, предполагающем возможность ошибки в расчетах, такой точностью можно пренебречь, поскольку отклонения на уровне ± 0,5-1 кубического метра не принесут существенного ущерба ни эффективности системы, ни кошельку владельца жилища.
Особенности устройства многокамерных септиков
Вышеописанные способы расчета септика касаются общего объема септика. Межу тем в современных отстойниках имеется как минимум две камеры. А более-менее действенная схема предполагает деление внутреннего объема на три камеры – первичную, (гравитационную), вторичную (аэробную) и зону тонкой очистки, поверх которой монтируют еще и аэратор с биологической загрузкой.
Схема монтажа трехкамерного септика
При этом первичная камера гравитационной чистки стоков должна занимать не менее 50 процентов от общего объема септика. Вторичный отстойник и камере доочистки стоков занимают по 25 процентов от общего объема. Зона аэрации монтируется в отдельном модуле, устанавливаемом поверх септика.
Объем двухкамерного септика делится по пропорции 3:1 – первичная камера гравитационной чистки занимает 75 процентов от общего объема, а зона аэробного брожения – всего 25 процентов.
В итоге в трехкамерном септике объемом 4,2 м3 первичная камера не может быть меньше 2,1 кубических метра, а вторичный отстойник и зона доочистки займут по 1,05 «кубометра». Двухкамерный септик такого же объема разделится на две зоны: гравитационную камеру объемом до 3,15 м3 и аэробную камеру объемом до 1,05 кубического метра.
