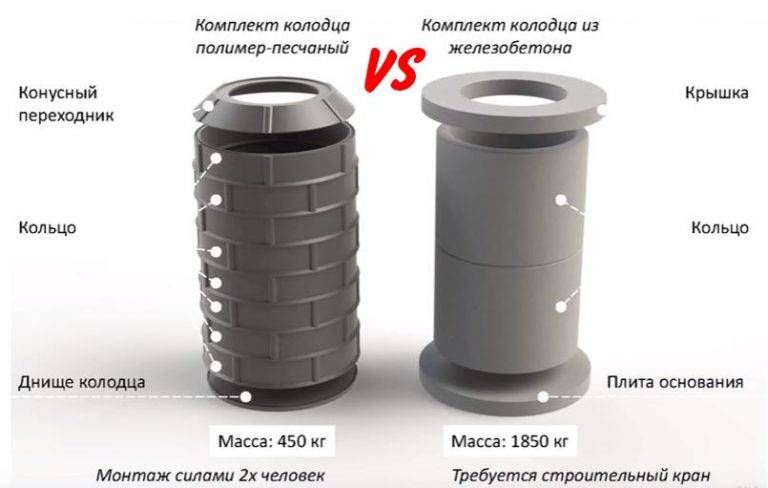

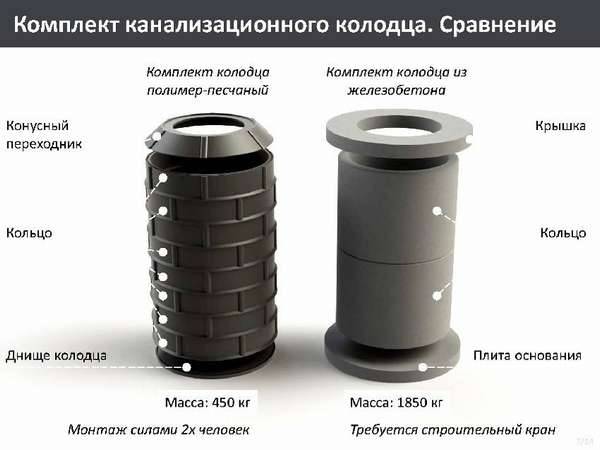

Полимерпесчаный колодец: чем он лучше железобетонного + особенности технологии монтажа

Область применения, процесс производства

Колодцы из разных материалов выполняют несколько функций. На область применения влияют характеристики используемого при изготовлении материала. Колодцы из композитов отличаются универсальностью. Их разрешается применять для строительства разных типов колодца, а именно:

• водопроводный;
• канализационный;
• ливневый;
• дренажный;
• смотровой.

Такие изделия могут использоваться для защиты электрических сетей разного назначения, телефонных коммуникаций. Для решения любых других задач допускается применять колодцы из полимерпесчаного материала. Их универсальность обусловлена свойствами композитов. Колодцы отличаются сборной конструкцией: они составляются из набора колец. Для улучшения крепления предусмотрена система «шип-паз». Полимерпесчаные кольца для колодцев изготавливают из композитных материалов, одним из основных компонентов которых является песчаный наполнитель.

Композиты представляют разновидность пластмассы. Характеристики материала определяются составом (добавками). Все компоненты, которые участвуют в производстве, поставляются в виде порошка. Основа материала — вторичное сырье: любые пластиковые упаковки, бутылки, пакеты из полиэтилена, полипропилена, полистирола. Полимерпесчаное кольцо и другие изделия изготавливаются по технологии прессования в экструдере. Процесс происходит под воздействием высоких температур и давления.

Горячее прессование позволяет получить изделия с нужными параметрами. Отличаются его плотность, габариты и даже оттенок. Цвет колодца и отдельно взятых элементов может быть разным, на что влияет тип добавленного в массу пигмента. Благодаря технологии горячего прессования получают материал с микропористой структурой. За счет армирующей супеси из песка (80%) и глины (20%) достигается нужная степень жесткости. Полимерная основа позволяет получить изделие с хорошими показателями герметичности.

Сегодня налажено безотходное производство: старые изделия (кольца, крышки, плитка), которые создаются по описанной технологии, в дальнейшем полностью перерабатываются. Они измельчаются, расплавляются и также подвергаются прессовке. Благодаря этому экономятся ресурсы, снижается себестоимость готовой продукции.

Конструктивные особенности и стандарты производства

Независимо от типа применяемого материала конструкция колодцев канализации одинакова. Сооружение представляет собой углубленную в землю цилиндрической формы шахту, на дне которой обустроена кинета – лоток для двух-трех труб со сточными водами.

Регулировать протяженность сооружения позволяет применение удлинителей и выдвижных шахт. Чтобы набрать необходимую длину сооружения, их состыковывают между собой, создавая прочное и герметичное соединение.

Нередко для наращивания конструкции используют и раздвижные модели удлинителя. Выполняя роль соединительных элементов, параллельно с этим они и служат продолжением стенки сооружения.

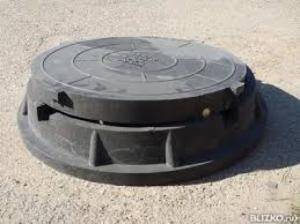

Верхнюю часть колодца оснащают перекрытием с люком. При установке пластиковых колодцев вполне логичен выбор люков из тех же полимеров, благодаря чему можно обеспечить одинаково большую долговечность всей конструкции.

Размеры пластиковых моделей соответствуют габаритам чугунных аналогов. При выборе люка ориентируются на его функциональные возможности. В зависимости от степени выдерживаемой нагрузки люки делятся на 4 категории:

• Стандарт «А15» применяется для установки на зеленой зоне и пешеходных дорожках. Он выдерживает до полутора тонн.
• «В125» устанавливают на тротуарах и в парковых зонах и стоянках, где вес нагрузки не превышает 12,5 тонн.
• «С250» применяют при сооружении канализации, прокладка которой осуществляется под городскими дорогами. Изделия выдерживают нагрузку до 25 тонн.
• «Д400» наиболее прочные конструкции, способные выдерживать до 40 тонн, предназначены для автомагистралей.

Люки стандарта «А15» могут быть установлены непосредственно на шахту колодца, а их аналоги категории «В125», «С250» и «Д400» — на разгрузочное кольцо или выдвижную телескопическую трубу.

Горловина является переходным элементом между шахтой и люком. Основное ее предназначение – принимать и компенсировать снаружи нагрузки, которые способны повредить шахту и подводящие к ней трубы. По этой причине она представляет собой гофрированную или телескопическую конструкцию.

Телескопическая часть шахты может выдвигаться, принимая наиболее удобное положение для осмотра состояния поверхности стен и осуществления доступа во время проведения ремонтных работ. Разгрузочное кольцо на обоих концах оснащено резьбой, благодаря чему соединение получается максимально герметичным.

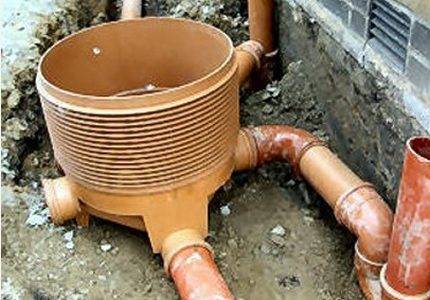

В стенках сооружения предусмотрены отверстия для подведения вводной и выводной трубы.

В зависимости от размера конструкции колодцы бывают двух типов:

1. Диаметром менее одного метра с необслуживаемой шахтой. Компактные инспекционные конструкции устанавливают при обустройстве на небольшой глубине.
2. Диаметром свыше одного метра. Конструкция позволяет беспрепятственно обслуживать оборудование и при необходимости ремонтировать сооружение.

Сам колодец выполняют того же материала, что используют при производстве обыкновенных канализационных труб. Это может быть структурированный или двухслойный поливинилхлорид (PVC), полиэтилен (PE), полипропилен (PP).

Не меньшей популярностью пользуются и модели, выполненные из гофрированного пластика. Такое решение упрощает задачу регулирования высоты резервуара и позволяет частично компенсировать нагрузку на дно, тем самым существенно продлевая срок эксплуатации сооружения.

Оба варианта колодцев выпускаются как с одинарными, так и с двойными стенками. Для противостояния сжиманию почвы снаружи изделия оснащают ребрами жесткости.

Монтаж и особенности сборки

Яма для колодца или кессона, для удобства монтажа, роется на 1,2-1,5 м шире, чем диаметр колец (60-80 см на сторону).

На дно насыпается песчаная подушка, высотой 20-30 см.

При отсутствии грунтовых вод или, если герметичность не важна, например, при устройстве точки водопроводной разводки (видео монтажа греющего кабеля для водопровода посмотрите здесь), можно обойтись без поддона.

Но его использование все же оправданно – так вы избежите повышение уровня воды внутри при затяжных дождях или таянии снега (как почистить дно колодца прочитайте в этой статье).

На песок укладывается (строго по горизонтальному уровню) поддон или первое кольцо.

В деталях, предварительно, проделываются технологические отверстия, для связи с внешней системой, например, при прокладке провода для обогрева водопровода (написано здесь).

Сделать это можно, просто, просверлив по длине окружности ряд отверстий небольшого диаметра, а затем выдавив внутреннюю часть.

Если толщина стенки позволяет, для этой цели можно воспользоваться электролобзиком.

При этом нет необходимости в дальнейшей обработке отверстий защитными составами – полимер не имеет поверхностного слоя и одинаков по всему объему.

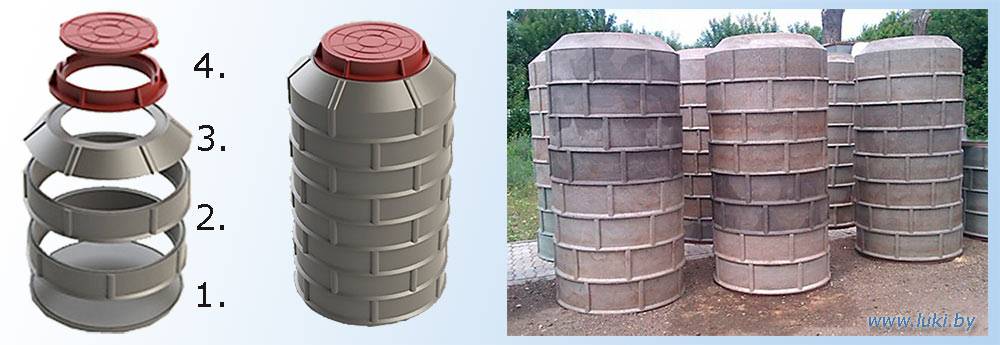

Затем, одно за другим, укладываются следующие кольца.

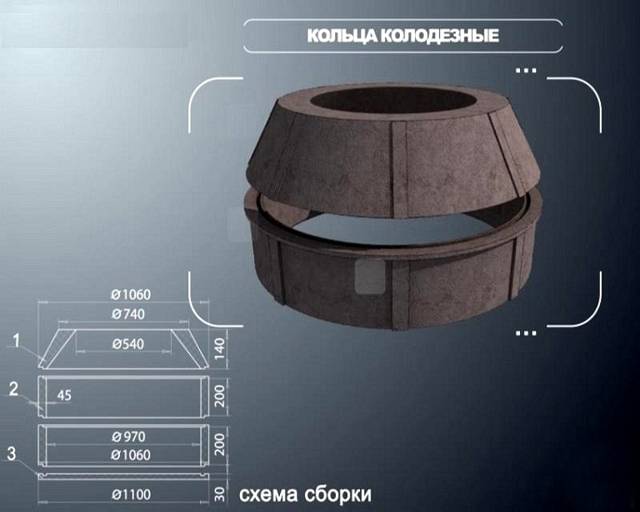

Сборка осуществляется по принципу шип-паз.

При сборке, обязательно следите, чтобы выступы попали в соответствующие паз-гребни.

Это – так называемое замковое соединение, обеспечивающее правильное положение деталей и не допускающее ошибок при монтаже.

Между собой, детали могут соединятся саморезами или бетонной смесью.

Если желаете добиться полной герметичности, места стыков полностью обрабатывайте герметиком.

Подойдет как одно- или двухкомпонентный.

Не путайте его с монтажной пеной, которая для этих целей не применяется.

Использование герметика не обязательно – в сухих грунтах можно обойтись без него.

Детали достаточно плотно и надежно стыкуются между собой без применения дополнительных материалов.

Элементы колодца по отдельности, весят не более 40-45 кг. Так что всю работу на дне ямы возможно выполнить в одиночку.

Далее, устанавливаются конус и посадочный элемент для люка.

Последний, желательно, закрепить саморезами, даже если во всей конструкции крепления не использовались.

Остальные элементы между собой прочно соединены за счет собственного веса, а вот гнездо для люка является последним и может немного возвышаться над уровнем грунта.

Снаружи колодец засыпается землей либо песчано-земляной смесью.

В процессе засыпки, грунт, через каждые 0,5 метров нужно утрамбовывать.

Еще возможен вариант, когда полимерно-песчаными люками заменяют старые чугунные и устанавливают их на уже монтированные бетонные кольца.

В этом случае, в ободке гнезда люка сверлят 4-5 отверстий, диаметром 10 мм.

К бетону деталь крепят с помощью гаечных анкеров, размером 10×100 мм.

Почему возникает засор

В большинстве случаев виновны мы сами:

• При пользовании раковиной на кухне сливаем в нее остатки продуктов, обрезки и грязь. Вдобавок, в процессе мытья посуды в канализационную трубу попадает много жира из остатков на тарелках. Постепенно внутри откладывается жировой и известковый налёт. И чем он больше, тем уже просвет в трубах, и в результате в ней образуется пробка.
• В ванной зачастую проблему создают волосы и шерсть животных, которые попадают в канализацию после купания.
• В унитазе беда может случиться из-за попадания в него некоторых средств гигиены, ваты, бумаги, половой тряпки и других нежелательных вещей, засоряющих трубу.
• В некоторых случаях причиной неприятности становится неправильный монтаж труб (особенно часто это случается с современными пластиковыми трубами) нарушения при их установке – перегибы, уклоны. Впрочем, этот недостаток выявляется достаточно быстро после начала эксплуатации, и самостоятельно устранить его не получится.
• В домах старой постройки причиной пробки могут стать чугунные канализационные трубы. Со временем на их внутренних стенках появляется коррозия, они становятся неровными с сильным налётом ржавчины. В таких местах, а это чаще всего отрезок трубы от мойки до выпуска ванны, образование засора – обычное дело.
• Отсутствие должного ухода и профилактической чистки труб.

Если вы заметили, что из раковины в кухне, в ванне появился неприятный запах, снизилась скорость ухода воды через сток, в унитазе часто заметен подъем воды после слива — пора принять меры, пока беда не зашла слишком далеко, и вы не лишились полностью возможности пользоваться ими.

Какие особенности композитных конструкций

К основным особенностям композитных сооружений относятся:

• Вес и удобство при транспортировке. Вес каждого элемента может быть не больше 60 килограмм, что позволяет производить погрузку и монтаж конструкций двум людям, без использования спецтехники при установке под линиями электропередач, деревьями. Дренажный колодец можно устроить в подвале ранее построенного дома.
• При сборке композитных колец соединение выполняется элементами «паз-гребень», поэтому во время монтажа не возникает никаких проблем – они собираются как конструктор, на них не оказывают неблагоприятного воздействия       механические нагрузки, повышенная влажность и подвижки грунта.

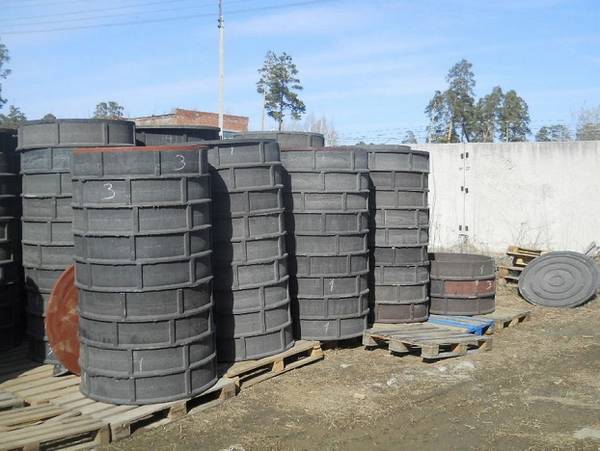

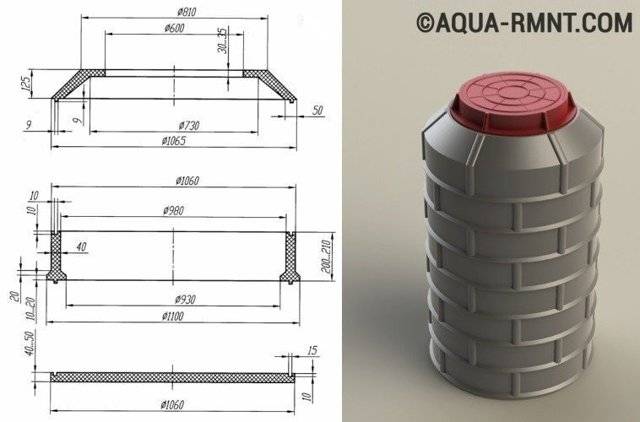

Они складываются из колец, высота каждого составляет 200 сантиметров. Последнее кольцо служит базой для укладки конусного переходника, который сверху накрывается крышкой с люком.Для обеспечения полной герметичности сооружения устанавливается днище 30 сантиметров высотой, его крепление осуществляется также по системе «паз-гребень»:

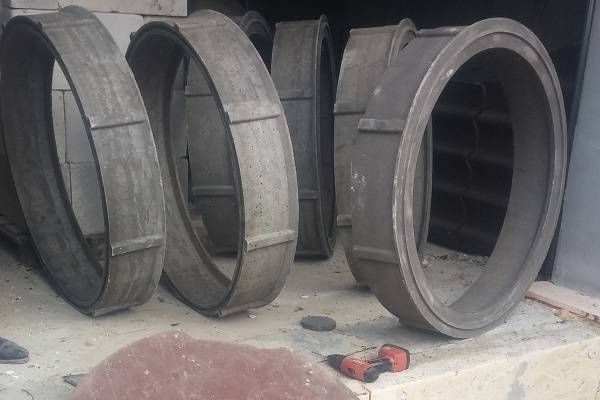

Сборка композитных колец по типу «паз-гребень»

• Гидрофобность. Это отличительная особенность композитных конструкций. Полимерпесчаные кольца для колодца обладают водопоглощением не выше 0,03%. Циклов замерзания-оттаивания такое сооружение может выдержать не менее 500 раз. При этом колебание температура без нарушений структуры составляет в пределах -50˚ +150˚С.
• Устойчивость к действию агрессивных веществ. Сооружения из полимерн- песчаного композита не требуют дополнительной обработки антисептическими препаратами, что делает их экономичными и выгодными в применении.
• Инструкция по монтажу трубопровода из композитных материалов указывает, что для этого не нужно никакого специального оборудования, отверстия можно выполнить обычным бытовым инструментом, без дальнейшей обработки отверстия специальными защитными составами. Поэтому цена сооружения будет значительно ниже, чем колодец из железобетонных колец. На фото представлено оформление отверстия на кольце из композитного материала.

Отверстие в полимерно-песчаном кольце

Длительный срок эксплуатации – до 100 лет, без необходимости в ремонте.

Как своими руками сооружается колодец полимерно песчаный сборный можно увидеть на видео. Каждый человек выбирает для своего участка оптимальное решение для сооружения.

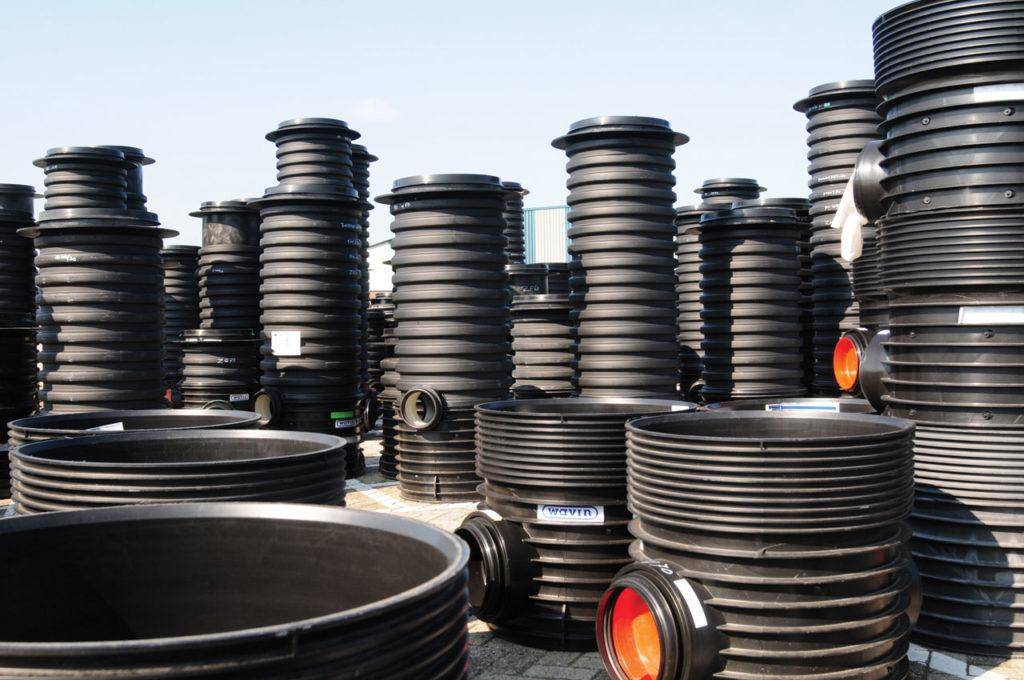

Разновидности полимерных колодцев

В первую очередь все полимерные колодцы отличаются между собой размерами, что напрямую влияет на суточную утилизацию канализации. Кроме этого колодцы могут быть как со свободным доступом, так и без доступа вовсе. Что касается полимерных колодцев со свободным доступом, то они подразумевают собой беспрепятственное осуществление осмотра или ремонта, а для тех которые выпускаются без доступа обслуживание возможно только сверху.

Также полимерные колодцы отличаются друг от друга текстурой и назначением. Они могут быть следующие:

• Гладкие одностенные;
• Гладкие двухстенные;
• Гофрированные одностенные;
• Гофрированные двухстенные;
• Комбинированные.

По предназначению они бывают:

1. Сборные смотровые колодцы – предназначены для обслуживания и технического осмотра ливневой или хозяйственной канализации.
2. Канализационные – применяются для контроля и получения доступа к канализационным трубам.
3. Ливневого типа – служат для собирания ливневых стоков.
4. Осадочного типа – используются для очистки сточных вод от выпадающих осадков.
5. Дренажные – используются в соответствующей системе в качестве соединительных и поворотных элементов.
6. Перепадные – используются для перемены уровня трубопровода. В свою очередь они бывают с вертикальной, ступенчатой и с разрезающим острием трубой.
7. Кессоны – предназначены для монтажа насосов, запорной аппаратуры или электрических устройств в глубине земли.
8. Коллекторные – служат для соединения канализационных, ливнеотводных или дренажных систем.
9. Телекомуникационные – служат для осуществления контроля за местами соединения кабелей и остального оборудования. Такие колодцы бывают сборные и сварные.

Полимерные колодцы в зависимости от выполняемых функций разделяются на следующие виды:

• Поворотные;
• Смотровые;
• Ливневые;
• Грязевые;
• Накопительные.

Каждый из перечисленных видов отличается своими особенностями

Выбирая полимерный колодец, стоит обратить пристальное внимание на его назначение непосредственно перед покупкой

Поворотные колодцы служат для очищения труб и устанавливаются на отворотах, смотровые обеспечивают доступ к гидрокоммуникациям, а ливневые необходимы для отвода дождевой воды. Накопительные полимерные колодцы полностью заменяют выгребные ямы и не допускают проникновение неприятного запаха на участок, а грязевые очищают воду от грязи и осадков.

Для того чтобы определиться с количеством полимерных колодцев для определенной канализационной системы необходимо четко следовать СНиПу.

Кроме этого при приобретении полимерного колодца необходимо также позаботиться о наличии следующих функциональных деталей:

• Полимерных люков, которые в основном используются для частных домовладений и мест с редко когда проезжающим транспортом;
• Крышках – применяющихся для защиты колодца от проникновения грязи и мусора;
• Горловинах – использующихся для сужения верха колодца, которые бывают центральными, а также смещенными;
• Лестницах – применяющихся для быстрого доступа к колодцу;
• Антипромерзающих воронках – служащих для предотвращения проникновения внутрь холодного воздуха;
• Мусоросборных емкостей — необходимых для сбора мусора на внутренней поверхности.

Кроме этого полимерные колодцы бывают:

1. Из полиэтилена – они используются для таких канализационных систем как ливневая, хозяйственно-бытовая и общесплавная. Такие колодцы отличаются хорошей герметичностью, устойчивостью к коррозии, простотой установки и долгим сроком работы.
2. ИЗ полипропилена – пользуются огромной популярностью. Кольца этих колодцев имеют различные диаметры, а трубы бывают двухслойные и однослойные. Что касается двухслойных труб, то они имеют внешний гофрированный слой, который значительно увеличивает защиту изделия от воздействия неблагоприятных условий. Кроме этого гофрированные трубы отличаются более длительным сроком работы, экологической безопасностью, прочностью и простотой монтажа.
3. Полимерно-песчаные – этот вид материала появился на строительном рынке относительно недавно, поэтому еще не успел стать популярным. Такие колодцы производятся из композитного материала в состав которого входит пластик и песок. Отличаются такие колодцы высокой герметичностью, которая достигается за счет особенного соединения элементов.

Особенности колодцев данного типа

Главный секрет колодца из полимерпеска кроется в сырье, использованном для его изготовления.

Изготовление этого материала осуществляется с применением сберегающих ресурсы технологий – отлив и

вторичного сырьяполистиролаармирующей основы

Компоненты смешиваются в специальном устройстве (экструдере) и превращаются в вязкую смесь напоминающую тесто. Из этой заготовки прессуются различные изделия – колодцы, тротуарная плитка, черепица. Причём прочность и тип изделия напрямую зависит от пропорции между супесью и полимерами.

Разогретая масса подаётся в форму и прижимается тяжёлым прессом до полного застывания. Старые колодцы подлежат вторичной переработке. Материал без проблем измельчается, переплавляется и прессуется заново.

Достоинства материала

Специалистами составлен внушительный список достоинств этого композитного материала, например:

• Устойчивость материала к перепадам температур. Использовать полимерпесчаные изделия можно при температуре от -60 до +120 градусов.
• Ярко выраженная морозостойкость – колодец выдержит до пятисот полных заморозок с последующим размораживанием.
• Длительный срок эксплуатации. Материал не изменяет физических свойств в течение ста лет, а цвет изделия остаётся неизменным около тридцати лет.
• Особая прочность. Изделия не теряют форму и не растрескиваются под давлением грунта или во время неаккуратной транспортировки.
• Малый вес. Например, кольцо из полимерпеска диаметром в один метр весит всего 60 килограмм. Для сравнения, вес у аналогичного кольца из бетона составляет 700 килограмм.
• Высокие гидроизоляционные свойства – изделия не впитывают влагу и не пропускают жидкости. По этой причине колодцы идеально подходят для водопроводов и канализаций.

Стоимость

Цена изделия определяется типом колодца и его размерами. Например, септик на два кубических метра стоит 20 000-25 000 рублей. А комплект из восьми колец для колодца обойдётся в 9 500 рублей. Сборный септик из двух ёмкостей на пять кубических метров, рассчитанный на семью из трёх человек, стоит от 58 000 рублей.

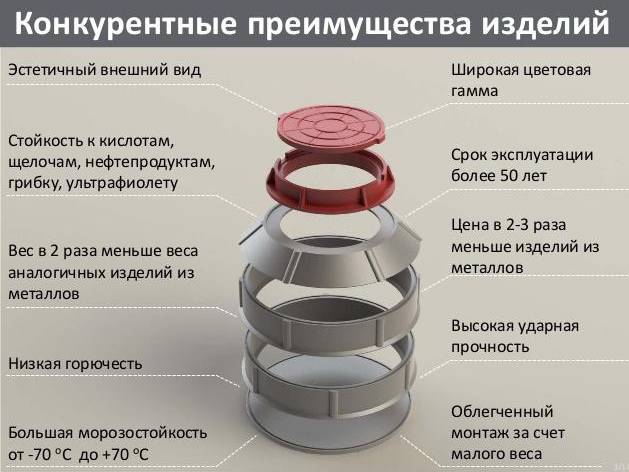

Преимущества пластиковых колец

Строительство канализационных колодцев из пластиковых колец обойдется дороже чем из другого материала. Но и плюсов при этом владелец получит намного больше. Так стандартный диаметр бетонного составляет 1 метр. Это обусловлено с тем, чтобы в шахту мог спуститься человек, для проведения обслуживания трубопровода.

Сегодня это можно сделать без спуска в колодец, поэтому и диаметр современных конструкций начинается от 315 мм. Таким образом уменьшается количество земляных работ и занимаемая площадь на участке.

Так же, к преимуществам можно отнести и следующее:

• небольшой вес – не требуется привлечение  грузоподъемной техники;
• разнообразие размеров;
• срок эксплуатации – 50 и более лет;
• диапазон температур – от +50 до −70° C;
• хорошая герметичность;
• не нуждаются в чистке – на стенках не образуется налет;
• могут комплектоваться большим количеством дополнительных аксессуаров – лестницы, горловины, люки и т.п.;
• не разрушаются от замерзания и оттаивания;
• конструкция не разрушается в результате подвижек грунта;
• устойчивы к воздействию агрессивной среды.

Кроме этого, кольца из полимерных материалов могут оснащаться всем необходимом, например лотком, со встроенными патрубками, на дно. Во время монтажа лоток поворачивают в нужном направлении и подключают трубы. Остальные, неиспользуемые патрубки заглушают.

Видео: Кольца для колодцев сборные пластиковые

Видео по теме

Ответы на некоторые вопросы о полимерпесчаных колодцах вы найдете в данном видео:

Сферы применения полимерпесчаных изделий

Все существующие виды колодцев можно создавать из полимерпесчаного материала. К ним относятся канализационные, водопроводные, линевки, дренажные и смотровые. Абсолютная сухость внутри позволяет использовать такие колодцы для телефонной связи, электросетей.

Полимерпесчаные колодцы востребованы при прокладке телефонных линий и электросвязи, потому что в них сухо, а значит, нет опасности для повреждения оборудования

Люки из полимерпеска выпускаются разных цветов, поэтому можно подобрать подходящий вариант под окраску тротуарной плитки, чтобы он был незаметен

Приятный бонус: Крышки люков не представляют никакого интереса для воров, промышляющих сдачей металлолома, потому что в них отсутствуют металлические элементы.

Параметры современных пластиковых колец для колодцев: размеры, цены

Примеры с точными цифрами приведены ниже, в обзоре рынка. Однако можно отметить общие факторы, оказывающие заметное влияние на увеличение цены:

• Дороже стоят кольца для колодца, размеры которых не совпадают со стандартными параметрами. Такие изделия некоторые предприятие создают по индивидуальному заказу.
• Значение имеет выбор материала. Стоимость увеличивается при добавлении специальных компонентов, улучшающих стойкость к высокой температуре, иным внешним воздействиям.
• Для повышения прочности увеличивают толщину стенок, ставят дополнительные ребра жесткости. Создают стенки с применением нескольких разных полимеров. Внутри делают воздушные камеры для термоизоляции. Усложнений конструкции также повышают стоимость.

Диаметры пластиковых колец для колодца

Если в рекламном объявлении указан «колодец пластиковый 800», значит речь идет о внутреннем диаметре. Бывают исключения, но нет смысла создавать чрезмерно крупные отверстия, поэтому применяют обычно 800, 900, 950, 1000, 1200 мм. Слишком маленькие отверстия сложно обслуживать.

Определенной значение имеет способ строительства и особенности конструкции, геологические особенности участка. Типовой метод – копание шахты вручную. В плотных почвах сохраняется целостность стенок на большой глубине. После завершения земляных работ на дне делают подсыпку из щебня. Пластиковые колодезные кольца устанавливают последовательно, скручивают. Свободный промежуток между внешней поверхностью и стенками шахты засыпают песком, иным гранулированным материалом. Сверху устанавливают крышку, «домик» и кессон с оборудованием.

В этом варианте не сложно рассчитать, какой должна быть ширина шахты. Следует учитывать внешние размеры трубы. В зависимости от материала и конструкции толщина стенок может составлять от 10 до 20 мм и более. Соответствующим образом изменяется внешний диаметр колодезного кольца: 810-820, 910-920 мм и т.д.

Подобные расчеты применяют и при строительстве в рыхлом грунте. Но, чтобы обеспечить устойчивость стенок, роют шахту не глубже метра. Опускают туда пластиковое колодезное кольцо. Выбирают аккуратно грунт, опуская постепенно этот крепежный элемент. По мере необходимости завинчивают следующие компоненты конструкции. В данном случае применяют изделия с большим внутренним диаметром, чтобы облегчить выполнение рабочих операций.

Такой источник можно восстановить

Чтобы сократить затраты, предотвратить возникновение проблем после откачивания старой воды заменяют только старую засыпку. При необходимости – делают углубление. Внутрь вставляют пластиковые колодезные кольца. Промежуток до стенок заполняют сыпучим материалом. Здесь диаметр элементов определяется параметрами имеющегося сооружения. По этой причине применяют кольца 600-800 мм.

Высота пластиковых колец

В ассортименте производителей представлен широкий выбор. Как правило, высота кольца для колодца составляет от 40 до 150 см. При максимальном размере вес изделия не превышает 30-40кг, что позволяет выполнять рабочие действия в одиночку, без применения кранов и другой специальной техники. Более крупные изделия сложнее перевозить.

Следует отметить, что некоторые пластиковые колодезные кольца (из спиральновитых труб, например) можно разрезать по нужной длине при возникновении соответствующей необходимости. Для скрепления стыков применяют не только герметики, но и тепловую обработку швов, термоусадочную ленту. Это – сравнительно простые технологии, которые не сопровождаются чрезмерными трудностями.

Произвольное изменение высоты колодезного кольца из пластика является существенным преимуществом. Для сравнения ниже приведена таблица с параметрами стандартных бетонных изделий. Такое разнообразие определяется в частности тем, что сделать подгонку размеров не получится.

Параметр	Значение, мм
Толщина стенки	12	8	8	8	8	10	8	8
Высота	7	10	15	35	50	60	90	100
