Дренаж на участке

Что нужно учитывать при проектировании дренажа

Проектные работы, которые включают разработку схемы и расчет дренажа участка, выполняются с учетом состояния грунта и климатических условий в данной местности.

Каждый грунт имеет определенный процент содержания влаги, величина которого зависит от пропускной способности верхних слоев почвы и глубины залегания водоносных горизонтов. В связи с этим, различают три категории:

1. Сухой. За счет хорошей водопроницаемости верхних грунтовых слоев обеспечивается стабильный поверхностный сток. Подземные воды находятся на достаточной глубине и не оказывают особого влияния на уровень влажности.
2. Сырой. Верхние слои имеют низкую водопроницаемость, поэтому вода медленно уходит с поверхности. При этом подземные воды не увлажняют верхнюю толщу грунта. Подобные грунты имеют признаки поверхностного заболачивания, которые особенно проявляются в весенний и осенний периоды.
3. Мокрый. С учетом низкой водопроницаемости почвы и близкого расположения водоносного слоя вода в такой местности может удерживаться на поверхности более 20 дней. К мокрым местам относятся торфяные и оглеенные почвы, а также солончаки.

Торфяная местность

Еще одним показателем для правильного расчета дренажа участка является источник водного питания. То есть проектировщику необходимо выяснить, каким образом происходит водонасыщение грунта.

• Атмосферное питание – ливни и талые воды. Является источником переувлажнения участка с малым уклоном, где преобладает глинистая порода.
• Грунтовое питание – капиллярное поднятие влаги с нижних грунтовых слоев.
• Грунтово-напорное питание – приток напорной воды от ближайшего водоносного горизонта.
• Пучинное питание–оттаивание весной кристаллов льда, которые накопились в грунте во время морозов.

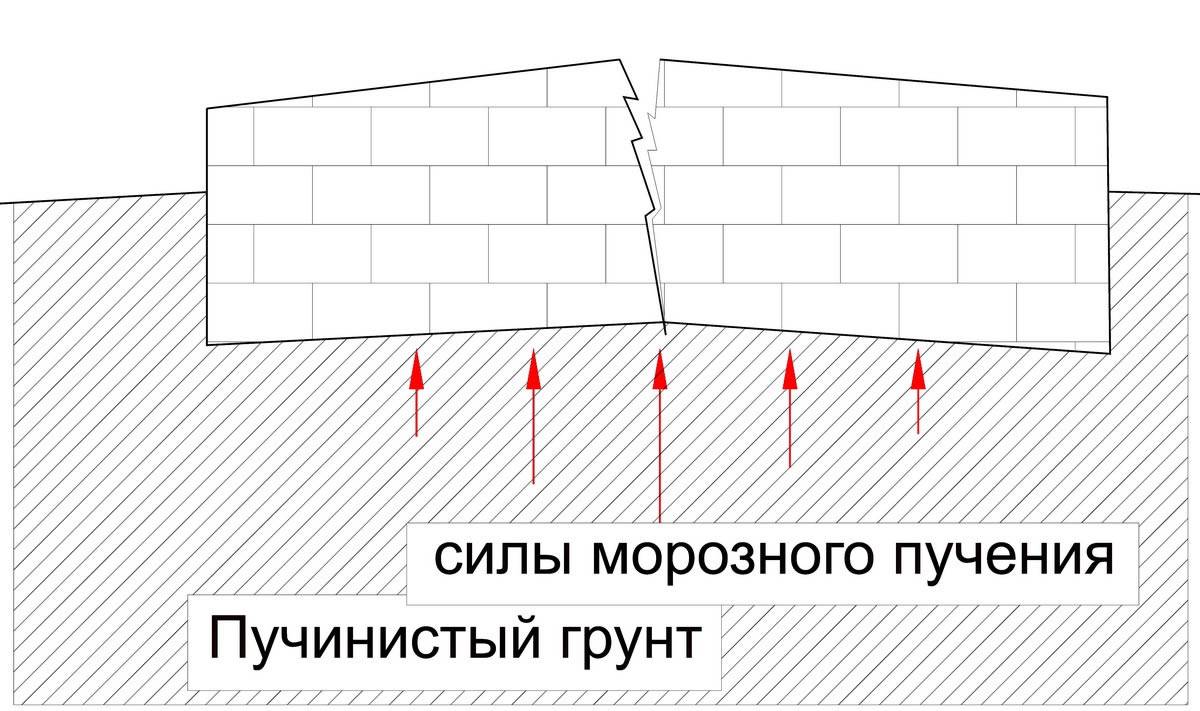

Пучинистый грунт особо опасен для строительных объектов

Расчет глубины заложения дренажа ↑

Одним из обязательных этапов обустройства водоотводящей системы является составление проекта. Грамотно выполненный проект позволит не только обеспечить эффективность и надежность работы дренажной системы, но и предупредить лишние расходы в процессе ее монтажа.

При разработке проекта и определении глубины заложения дренажа за основу берут два параметра: глубина заложения фундамента и уровень промерзания грунта.

Первое, на что ориентируются при определении глубины укладки дренажа – глубина промерзания почвы. Любому, даже далекому от строительства хозяину понятно, что если дренаж замерзнет зимой, то просто не сможет отвести от постройки талые воды во время весенних паводков. Забитые льдом трубы будут долго оттаивать, сводя тем самым функциональность сооружения к нулю.

Уровень грунтовых вод определяется горизонтом расположения водоносного слоя

В регионах, расположенных в средней широте, грунтовые воды залегают на глубине 2-2,5 метра. Но на участках, находящихся в непосредственной близости от природных водоемов, подземные воды могут выходить на поверхность.

Расчет выполняют по такому принципу:

1. Определяют горизонт промерзания грунта в конкретной климатической зоне.
2. При закладке труб диаметром до 500 мм от значения уровня промерзания почвы отнимают 300 мм. Если же используют трубы больших размеров, диаметр которых превышает 500 мм, то от полученного значения отнимают 500 мм.

К примеру: при значении горизонта промерзания почвы 1,5 метра потребуется заложить дренажную трубу диаметром 200 мм на глубине: 1500 – 300 = 1200 мм = 1,2 метра.

Определить уровень промерзания грунта поможет сводная таблица

Узнать уровень промерзания грунта в конкретной местности можно опытным путем или запросив информацию в строительной организации.

Если же ориентироваться на глубину фундаментов построек, то расчет выполняют по такому принципу:

1. Определяют глубину фундамента постройки.
2. К полученному значению прибавляют еще полметра.

Так, к примеру, глубина заложения дренажа вокруг дома с фундаментом в полтора метра будет составлять 2 метра. Такой глубины достаточно для перехвата подземных вод во время весенних паводков.

Простой на первый взгляд метод позволяет соорудить систему, которая будет без труда удалять влагу из почвы до того, как та достигнет уровня подвальных помещений и начнет подмывать фундамент.

Оптимальная глубина заложения дренажа для большинства регионов нашей страны составляет 1,3-1,4 метра

Для получения максимально точных параметров, определяющих, на какой глубине копать дренаж вокруг дома, специалисты рекомендуют комбинировать оба метода. А затем, исходя из двух расчетов, ориентироваться при проведении монтажных работ на наибольшее значение.

В любом случае при расчете следует делать небольшой запас на случай колебания горизонта подземных вод. Ведь, если в летний период уровень грунтовых вод низок, то в межсезонье он поднимается, оказывая на дренажную систему большие нагрузки.

Виды дренажа, используемые в проектах дренажных систем

Выдержка из СНиП 2.06. 15-85 (п.3.23 «Инженерная защита территории от затопления и подтопления»): «При выборе систем дренажных сооружений должны быть учтены форма и размер территории, требующей дренирования, характер движения грунтовых вод, геологическое строение, фильтрационные свойства и емкостные характеристики водоносных пластов, область распространения водоносных слоев с учетом условий питания и разгрузки подземных вод, определены количественные величины составляющих баланса грунтовых вод, составлен прогноз подъем уровня грунтовых вод и снижения его при осуществлении защитных мероприятий».

Дренажные системы, используемые на сегодняшний день, классифицируются по многим признакам – по объектам ландшафтной архитектуры, по целевой направленности, по конструкции, по принципу действия, по используемым материалам, по гидрогеологическим условиям и свойствам грунта. Приведем лишь некоторые из них, наиболее актуальные для дренажа участков под частные домовладения.

По конструкции водотока дренаж бывает:

Открытый (полостной) – самый простой по реализации. По периметру участка выкапываются траншеи глубиной 0,6-0,7 м и шириной 0,5 с отклонением стенок от вертикали в наружную сторону на 30°. Открытые дренажи служат для сбора и перенаправления талых и дождевых вод на участках, расположенных на склонах.

Засыпной (полостной с заполнителем) — обустраивается следующим образом: дно и стенки траншеи выстилаются геотекстилем, который выполняет роль дополнительного фильтрующего материала, и предотвращает заиливание дренажа. Геотекстиль выкладывают так, чтобы он выступал сантиметров на 30 с каждой стороны канавы. Затем на половину траншея заполняется битым кирпичом, крупным щебнем, после чего почти доверху насыпается материал более мелкой фракции. Наполнение канавы закрывается краями геотекстиля, сверху насыпается грунт и укладывается дерн.

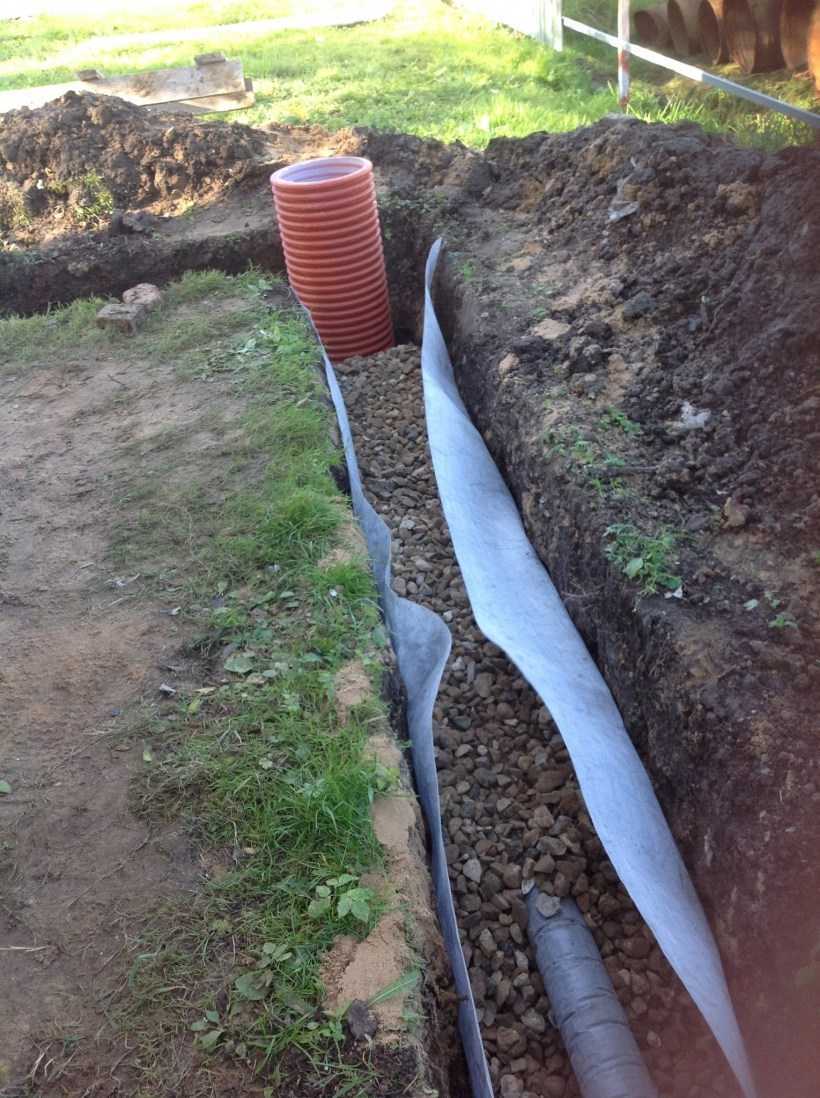

Закрытый (трубчатый) — отличается от засыпного тем, что в канаве, на подготовленную подушку из песка и щебня укладываются под определенным уклоном дренажные трубы. Затем поверх труб создается водонесущий слой из песка и щебня. Геотекстиль используется, как и в предыдущем случае. Схема дренажной системы закрытого типа, как правило, выполняется в виде «елочки» (могут быть и другие конфигурации). Вода из боковых каналов стекает в центральный и отводится к месту сброса воды.

По принципу действия различают дренажи:

• систематический (распределяется по территории участка равномерно)
• выборочный (дренажная система прокладывается выборочно, под отдельные участки территории)
• отсеченный (головной) – для перехвата и перенаправления подземных вод, которые поступают со стороны (например, при подтоплении).

По почвенным и гидрогеологическим условиям:

• горизонтальный дренаж – отличается тем, что дрены прокладываются горизонтально с рассчитываемым уклоном в сторону сброса вод
• вертикальный дренаж – представляет собой систему колодцев и скважин.

По видам объектов ландшафтной архитектуры:

• двойной дренаж – укладывается на территориях, где планируется высокая плотность посадок деревьев и кустарников, в силу чего ремонт системы в дальнейшем будет затруднен
• береговой дренаж – осуществляется в поймах рек
• пристенный дренаж – для отвода вод от стен и фундамента здания
• пластовый дренаж – применяется в случаях, когда вода скапливается под площадкой или сооружением.

Поверхностный дренаж

Пове́рхностный дрена́ж — распространенный метод водоотведения на территориях с близким залеганием грунтовых вод, способных привести к переувлажнению территории, в местах, где необходим отвод дождевой, талой и другой избыточной (например, на автомойке) влаги.

Назначение

Поверхностный дренаж является важнейшим условием для защиты фундамента сооружений, подвальных (подземных) и цокольных помещений, а также территории участка от избыточной влаги. Для устройства дренажа разрабатывается проект, определяющий место расположения дрен, глубину их залегания, конструкцию, уклоны, устройство откосов каналов, подбор комплектующих изделий и материалов, возможность сопряжения отдельных элементов дренажной системы. Наиболее эффективно сочетание поверхностного и глубинного дренажа.

Типы и принципы поверхностного дренажа

Точечный и линейный дренаж

Существует два основных принципа поверхностного дренажа: точечный и линейный. Точечный дренаж используется для сбора локальных источников воды, назначение линейного дренажа — организовать сбор лишней воды со значительной площади. Наиболее рациональным является сочетание двух этих систем. Это позволяет снизить протяженность каналов ливневой канализации и уменьшить объем земляных работ.

Точечный дренаж

Для локального сбора дождевых и талых вод применяется точечный дренаж. Точечные дренажные устройства устанавливаются под водостоками, в придверных приямках, под поливочными кранами и в других местах, где необходим локальный сбор воды. Кроме того, точечный водосбор может дополнить систему линейного дренажа в местах, где требуется быстрый и эффективный водоотвод с поверхности (въезды, площадки, дорожки перед домом, террасы).

Для организации точечного дренажа применяются такие устройства как: дождеприемники, сливные водоотводы, трапы, ливневые заслонки.

Линейный дренаж

Линейный дренаж представляет собой систему заглубленных каналов и пескоуловителей (емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор). Сверху они закрываются съемными защитно-декоративными решетками. Такие решетки препятствуют попаданию в систему мусора и листвы, обеспечивают безопасность перемещения пешеходов и транспорта. Дренажные каналы обычно изготавливаются из таких материалов как бетон, полимербетон, пластик (ПВХ, ПНД, полипропилен)).

Устройство линейного дренажа требует предварительной подготовки поверхности. В соответствии с инструкциями ряда производителей , устройства точечного дренажа должны монтироваться на бетонное основание. При соблюдении технологии монтажа основная нагрузка должна приходиться на закрывающую решетку, которую выбирают в зависимости от класса нагрузки, требуемой пропускной способности и дизайна окружающего ландшафта. Кроме того, дополнительно могут быть подготовлены плоские уклоны с одной или обоих сторон от линии водостока. При правильном выполнении задачи снижается вероятность просадки грунта, сокращается протяженность каналов ливневой канализации, увеличивается площадь водосбора, так как вода по плоским уклонам собирается в систему выстроенных в линию водосточных каналов. Через систему вертикальных и горизонтальных отводов линейная дренажная система, как правило, соединяется с ливневой канализацией.

Биодренажные канавы (Bioswales) представляют собой биологические системы очистки от наносов и загрязнений с использованием болотных растений .

В частности, биодренаж применяют возле автостоянок. Дождевая вода стекает в биодренажные канавы, фильтрующие стоки и отводящие их на уровень грунтовых вод без эрозии почвы. Среди камней сажают влаголюбивые растения, которые поглощают влагу и фильтруют загрязнённые воды.

Поверхностный дренаж Поверхностный дренаж Пове́рхностный дрена́ж — распространенный метод водоотведения на территориях с близким залеганием грунтовых вод, способных привести к переувлажнению территории, в местах,

Дренажные системы

Назначение

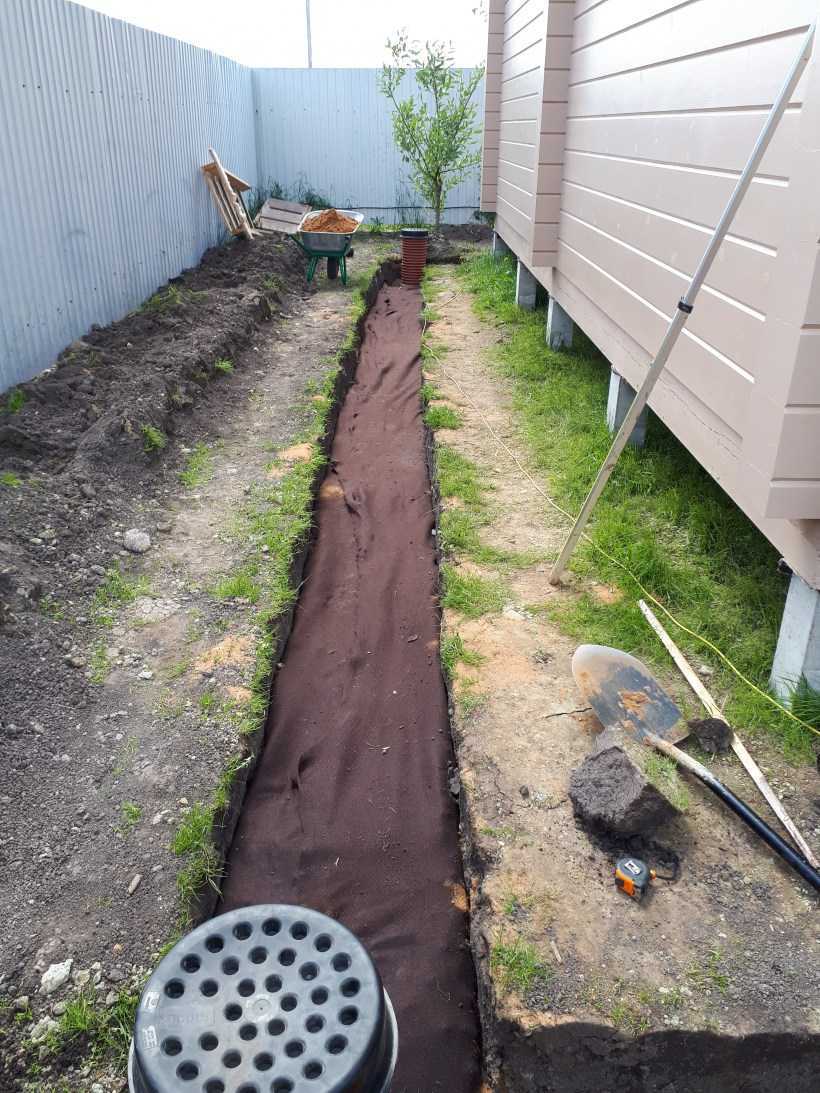

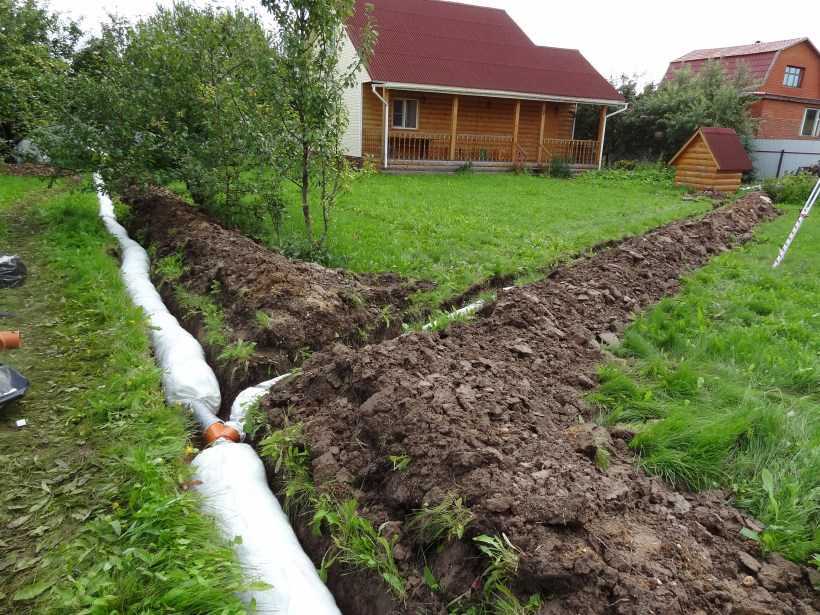

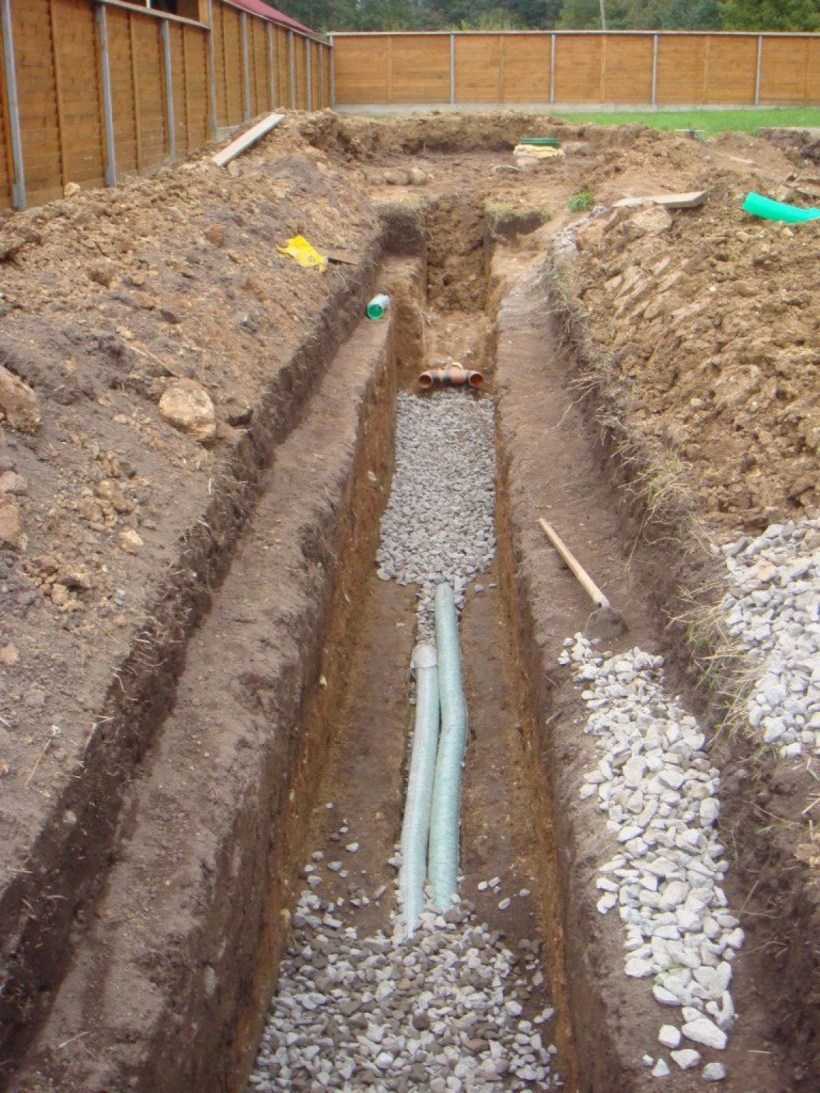

Процесс укладки дренажных труб в траншеи.

Дренажные воды – это влага, которая скапливается на участке в результате обильных осадков, весенних паводков, близкозалегающих грунтовых вод, воды, стекающей с соседних участков. Если вы желаете, чтобы ваш участок выглядел красиво, а фундамент служил долго, эти воды необходимо удалять. Для этого применяют дренажные системы.

Схематическое изображение дренажной системы дома.

В результате правильного расчета и монтажа дренажных элементов можно добиться таких результатов:

Отсутствие лишней влаги на участке. На земле нет луж, мокрых пятен, грязи и прочих подобных мест, где размножаются комары, земноводные, прочие любители влаги, а сам участок приобретает опрятный вид.

Этому участку дренажная система не помешает

• Фундамент дома не подвергается воздействию напорной и капиллярной влаги. Это значительно продлевает срок его службы, исключает сдвиги основания, затопления подвальных помещений и повышенную влажность в них.
• Корневая система плодовых деревьев и кустарников не гниет от переизбытка воды и растения не погибают, меньше болеют, дают ощутимо больший урожай.

Качественный дренаж – красивое озеленение

Отдых или постоянная жизнь на сухом участке несравнимо приятнее. Вам не надо «месить» грязь, надевать резиновые сапоги или специальную обувь, чтобы добраться до удаленных или даже ближних частей владения.

То, во что может превратиться газон без отведения дренажных вод.

Бывают и такие случаи.

Еще один пример необходимости дренажа.

И это, заметьте, не весенний паводок.

Особенно актуально наличие дренажных систем для тех, кто хочет облагородить свой участок зелеными насаждениями ландшафтного дизайна. Выполненный в сухую летнюю погоду, он будет просто смыт дождями или утоплен в паводковых лужах.

Последствия отсутствия дренажа для фундамента.

Разновидности

Глубинный дренаж – защита от высоких грунтовых вод.

Виды дренажей бывают разные, это зависит от назначения и решаемых задач:

1. Кольцевой дренаж. По названию можно понять, что этот вид представляет собой замкнутую систему, опоясывающую сооружение, которое нуждается в защите от подтопления. Чаще всего кольцевые дренажи сооружают вокруг жилых домов, хозяйственных построек и гаражей.

Схема кольцевого дренажа жилого дома.

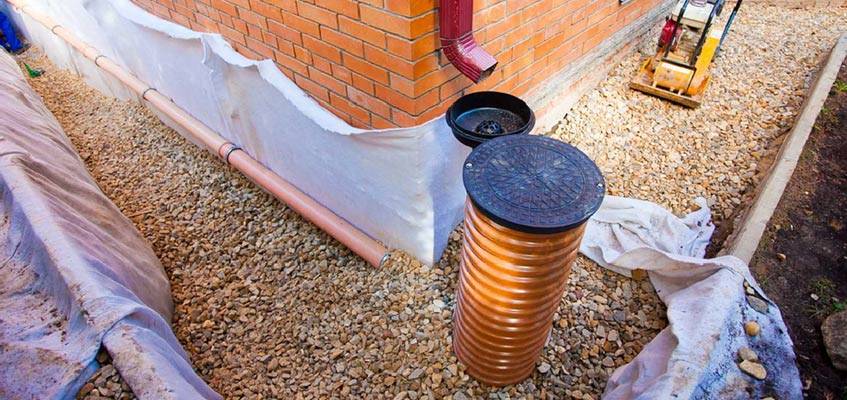

1. Пристенная дренажная система. Если основание здания стоит на водоупорном грунте, то с внешней стороны его стен укладывают дренажные трубы с обсыпкой для фильтрования. Трубы пристенного дренажа укладывают на водоупорный слой грунта.

Схематическое устройство пристенной дренажной системы.

1. Пластовый дренаж. Эта разновидность отличается тем, что укладывается непосредственно на водоносный слой земли в основании дома, который необходимо защитить от подтопления. То есть дренажные трубы кладут под бетонный пол подвала внутри дома, а сборную трубу выводят наружу в коллекторный колодец, связанный с кольцевой системой.

Схема устройства пластового дренажа.

Виды дренажей различаются еще по особенностям конструкции:

Горизонтальная конструкция дренажа. Отличается системой горизонтально расположенных труб (дрен), канав, лотков и так далее. Это наиболее распространенный вид конструкции дренажной системы. Применяется в ливневой канализации, поверхностных и глубинных системах отвода воды.

Дренаж горизонтального типа.

Вертикальный дренаж. Отличается системой скважин. Это могут быть скважины, выкачивающие воду из водоносного слоя наверх, а могут быть такие, которые сбрасывают её под водоупорный слой в нижний водоносный пласт. Ввиду дороговизны редко используются частниками.

Схема работы скважин обоих типов.

Комбинированная конструкция. Состоит из вертикальной скважины первого типа (которая выбрасывает воду наверх) и системы горизонтальных труб, отводящих жидкость в коллекторы или водоемы.

Водоотводная канава вертикального дренажа.

Существует классификация дренажных систем по глубине залегания. Это может быть глубинный и поверхностный дренаж, но о них я расскажу отдельно.

Типы по глубине залегания

Дренаж – это система для отвода грунтовых вод или их разветвления по участку при помощи специальных водопроводов (дренов). Он выполняет множество необходимых функций, начиная от защиты подвала и несущей системы фундамента от подтапливания, и заканчивая обеспечением нормального естественного полива растений.

По глубине залегания бывают такие виды канализационных дренажей:

1. Поверхностный;
2. Подземный.

Поверхностные отличаются простотой своей конструкции. На участке использование этих систем необходимо для отвода атмосферных вод, к примеру, после дождя. Главным их достоинством является то, то дрены легко просматриваются и при необходимости очищаются. Они могут быть закрытого и открытого типа. Закрытые оснащаются защитной решеткой, которая препятствует попаданию в дренаж листьев или грязи. Открытые часто декорируются под пруд, придавая изюминку ландшафтному дизайну. Стандартно глубина поверхностных дренажей редко превышает 100 сантиметров, но при необходимости их можно немного углубить, чтобы контролировать поток верховодки.

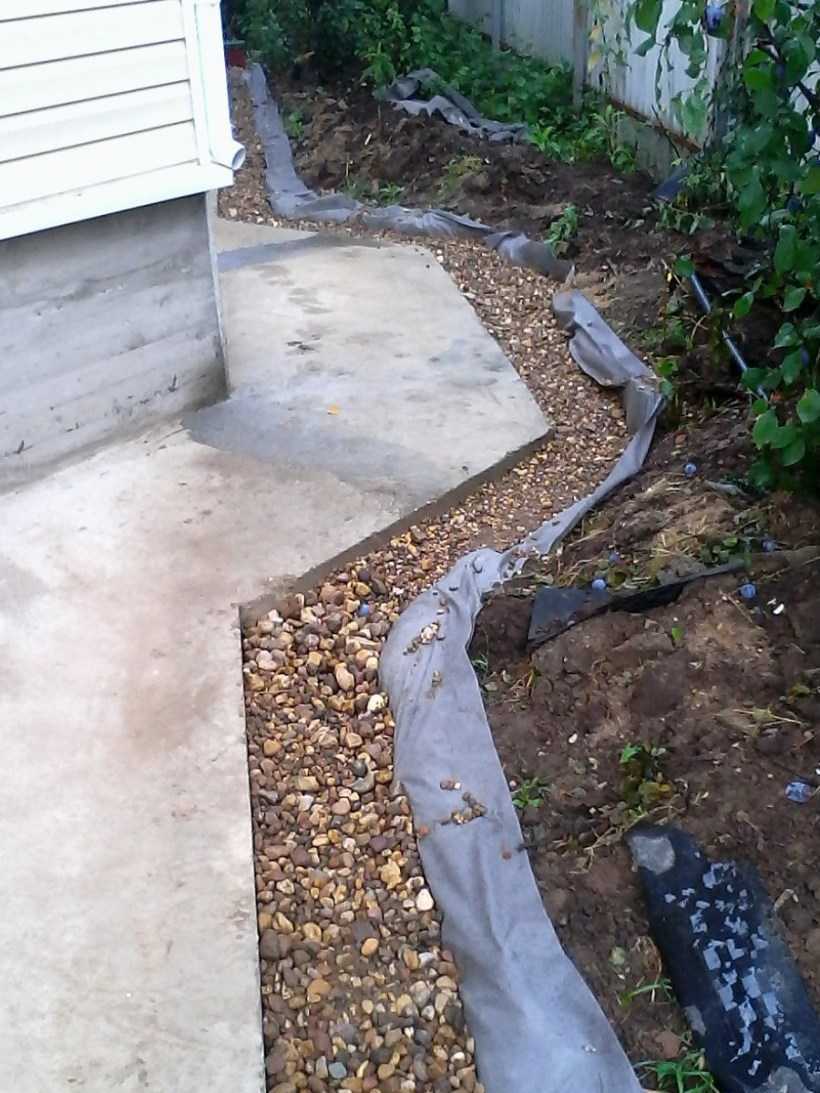

Фото — поверхностный открытого вида

Подземный зачастую имеет более сложное устройство. Он используется для отведения воды от подвалов или орошения земли на участке, которая находится на возвышенности. За счет того, что глубина залегания может находиться в диапазоне от 1,5 метров до 3, они применяются для отвода глубинных грунтовых вод.

Виды глубинного дренажа

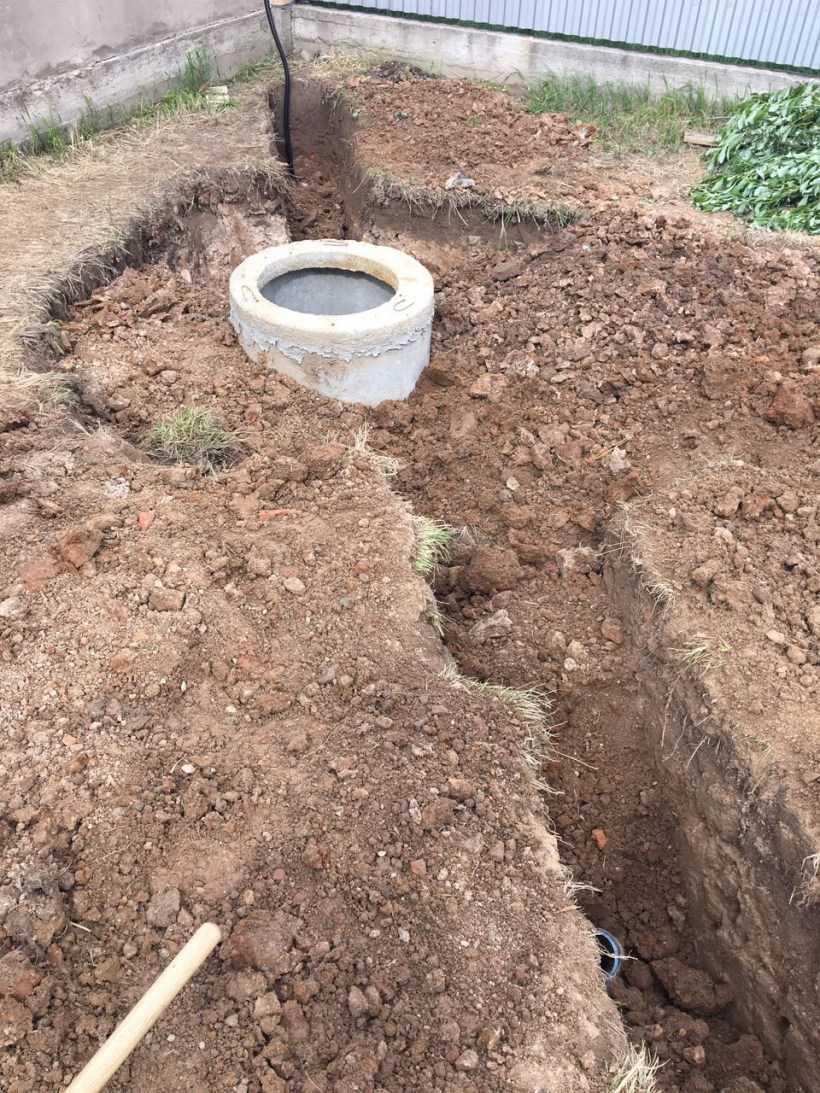

Закрытый или глубинный дренаж предполагает выкапывание глубоких траншей.

Главная ценность его в том, что он находится глубоко, вследствие чего полностью сохраняется полезная площадь участка. Приемлем на тех участках, где наблюдается высокое залегание грунтовых вод.

Принцип работы глубинного дренажа:

• выкапывается траншея глубиной ниже высоты нахождения грунтовых вод;

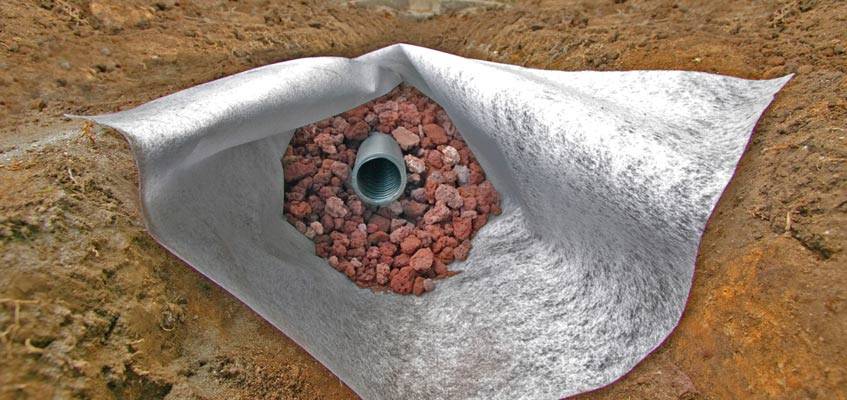

• дно траншеи устилается послойно речным песком, гравием и щебнем, застилается материалом, который будет защищать трубы от заиливания;

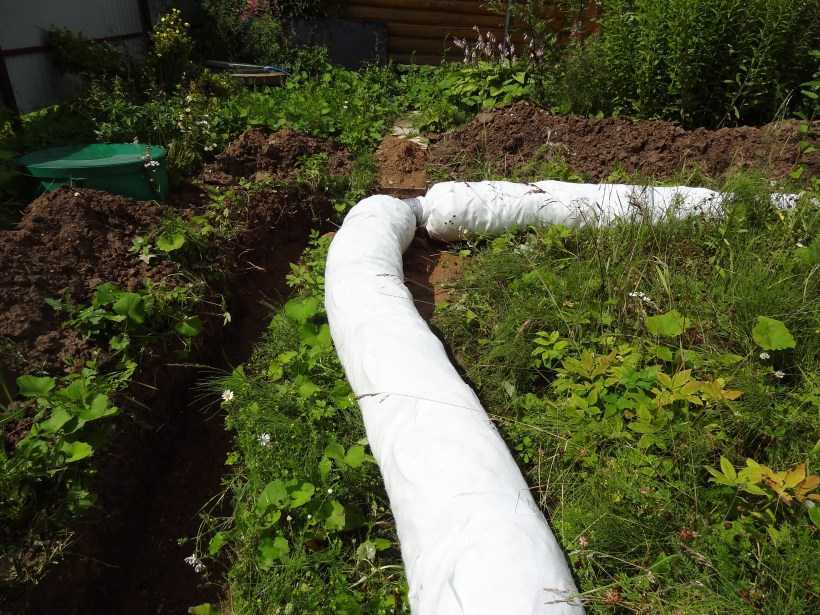

• выкладываются трубы, заворачиваются в фильтрующую ткань. В зависимости от состава грунта трубы для дренажа оборачивают несколькими слоями специальной ткани. Чем выше плотность грунта, тем больше требуется слоев ткани. Подземная система труб для отвода грунтовых вод с участка ведет в специально установленный колодец или коллектор;
• уложенный трубопровод засыпают гравием и щебнем, покрывая сверху плодородным слоем земли.

Глубинный дренаж подразумевает разные виды:

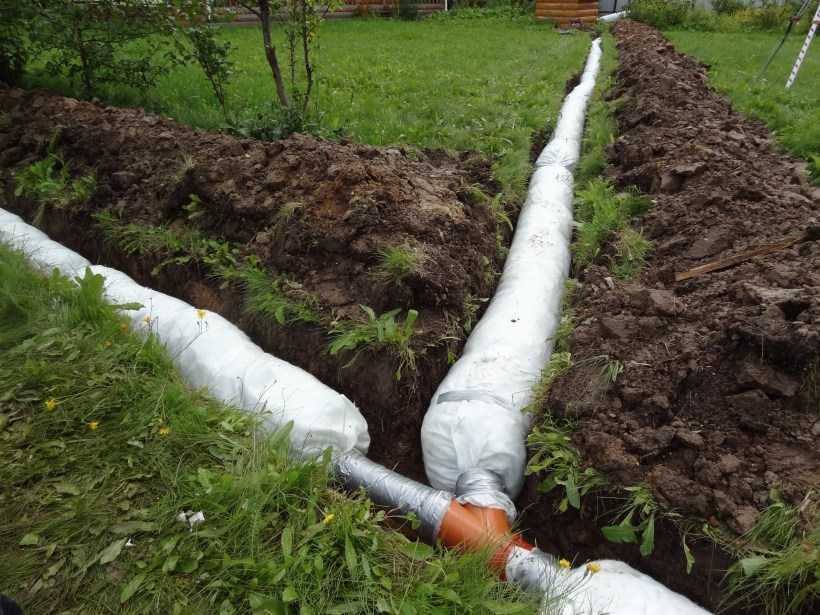

Трубный дренаж, состоящий из перфорированных труб, в отверстия которых просачивается вода с почвы и по ним стекает в водосборную систему. Они располагаются под землей на глубине, зависящей от структуры почвы.

Пластовый дренаж – состоит из тех же труб, но в них создается послойная засыпка в виде сплошного пласта из гравия и песка или геотекстильной мембраны, которые хорошо собирают влагу. Такая дренажная система чаще используется для защиты фундамента здания.

Элементы дренажной системы

Конструктивно глубинные и поверхностные системы сбора воды отличаются до первого колодца, затем устройство дренажа принципиально не отличается от обычной магистрали трубопровода канализации. Системы дренажа устраивают самотечные – вода течет по трубам под действием гравитации.

Выводы и полезное видео по теме

Несколько полезных советов помогут расширить знания о дренажных системах, и возможно, пригодятся при строительстве сооружений или траншей своими руками.

Видео #1. Рекомендации по строительству бюджетного дренажа для защиты фундамента:

Видео #2. Полезная информация о разных способах дренажа:

https://youtube.com/watch?v=DloSGrkFtYA

Видео #3. Советы по выбору дренажных труб:

Проектирование дренажной системы – ответственное занятие, с которым справится только специалист. Неправильная укладка труб или ошибки при конструировании инженерных сооружений могут нанести существенный вред.

Для защиты дома или участка от грунтовых или дождевых вод советуем обратиться в проектную организацию. Это не исключает того, что некоторые мероприятия по ландшафтному благоустройству вы можете произвести самостоятельно.

Хотите поделиться собственным опытом в устройстве или эксплуатации дренажной системы? Есть вопросы или полезные сведения по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Выводы и полезное видео по теме

Руководство по обустройству системы поверхностного водоотвода можно посмотреть в следующем ролике:

Правильно спроектированная и смонтированная система дренажа позволит сохранить привлекательный внешний вид благоустроенным территориям современного города, садовым участкам и частным домовладениям. А также продлит срок службы дорог, мостов, фундаментов зданий и жилых домой, снизив гидравлическую нагрузку на конструкции. Но для создания проекта дренажа лучше обратиться к специалистам, которые учтут тип грунта, климатические особенности и ряд других важных моментов.
