Требования к помещению для установки газового котла: нормы и правила обустройства

Требования к промышленным газовым котельным

Газ обладает высокой возгораемостью в связи, с чем государственные требования, предъявляемые к таким объектам чрезвычайно высокие, и закреплены в СП 89.13330.2012.

Данный свод определяет требования к тепловому оборудованию на этапах проектирования, монтажа, ремонта или технического перевооружения и безопасной эксплуатации.

Базовые требования к котельным, работающим на газовом топливе.

Эксплуатация котельных установок, выполняется в соответствии с установленными государственными нормативными регламентами и правилами в сфере безопасности производства;

1. Установка котлов допускается в обособленных зданиях или в примыкающих к производственному зданию помещении, отсоединенных от него брандмауэром.
2. Запрещена установка газовых отопительных агрегатов под объектами, где допускается сосредоточение большого количества людей и, размещенных под складом ГСМ.
3. Покрытие пола в котельном зале выполняют из огнестойких материалов, негладкой структурой.
4. В помещениях, для расположения отопительных агрегатов с общей площадью до 200 м разрешается установка одного выхода, а более 200 м – не менее 2-х, размещенных противоположно.
5. Двери газовых котельных обязаны раскрываться наружу, и оснащаться тамбурами, с целью препятствования поступлению прохладного воздуха.
6. Двери во вспомогательные помещения обязаны раскрываться в сторону котельной и обладать оборудованием для самозакрытия.
7. Все помещения оборудуются естественной либо приточно-вытяжной вентиляцией.
8. Размещение оборудования не должно нарушать расстояния для обслуживания: от фронта котлоагрегатов до противоположной более 2 м, свободные проходы между оборудованием — не менее 1,5 м.

Площадь остекления в газовой котельной СНИП — Пожарная безопасность

• 1 Площадь остекления в газовой котельной: санитарные нормы и правила
• 2 Требования к котельным в частном доме
• 3 Остекление котельной: требования и расчет
• 4 Площадь остекления жилого дома по СНиП. Снип размеры окон
• 5 Площадь окна в котельной – Требования к газовой котельной в частном доме, площадь котельной в частном доме, размер котельной в частном доме, требования к помещению топочной, требования к встроенным котельным, требования к окну в котельной, требования к котельной в подвале, требования к освещению котельной, дверь в котельную требования, требования к вентиляции котельной, требования к помещению газовой котельной, требования к котельной в доме, требования к помещению котельной, требования к котельному помещению, котельная в частном доме требования, газовая котельная требования, требования к котельным,

Перед началом оборудования газовой котельной, нужно ознакомиться с определенными правилами и нормами, которые предусмотрены для такого хозяйственного помещения.

Для того чтобы в будущем котел работал эффективно, не было перерасхода топлива, следует заранее сделать проект, продумать место и определить площадь остекления в газовой котельной.

Обустройство такого помещения несет в себе значительные финансовые затраты.

При допущении ошибок и несоблюдении правил, исправлять их обойдется дороже, чем сделать все верно изначально.  Проделанная работа потом будет проверяться несколькими инстанциями.

Требования к котельным в частном доме

Для установки отопительного оборудования часто требуется отдельное помещение, которое называют топочной, бойлерной, но чаще — котельной. Так как любое топливо потенциально опасно, то к помещениям, в которых устанавливаются котлы предъявляются довольно жесткие требования, призванные обеспечить максимальную степень безопасности. Кокой должна быть котельная в частном доме, требования к помещениям и нормы — все в статье.

Котельная в частном доме должна соответствовать массе требований

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией.

Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам.

При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

…

• агрегаты с открытой камерой сгорания (атмосферные);
• устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт	Минимальный объем котельной, м³
менее 30	7,5
30-60	13,5
60-200	15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

1. Высота потолка – 2-2,5 м.
2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
5. Наличие приточно-вытяжной вентиляции.
6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

…

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

1. Высота потолка более 2 м.
2. Объем — не менее 7,5 м³.
3. Имеет естественную вентиляцию.
4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
5. Стены выполнены из огнестойких материалов (кирпича, плит).

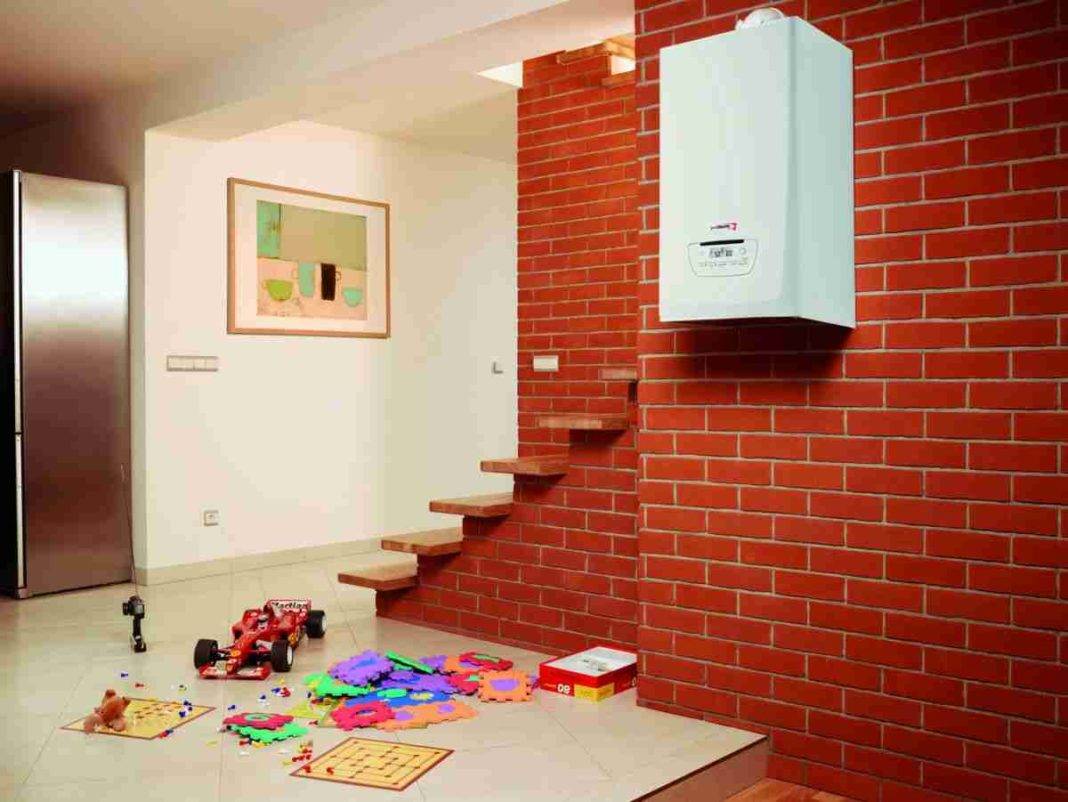

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Сроки эксплуатации

Время службы газового оборудования определяется в техническом паспорте котла и составляет от 10 до 15 лет. Однако, при регулярном техническом обслуживании и профилактике, может продолжаться намного дольше. Со стороны контролирующих служб могут устанавливаться дополнительные требования по срокам эксплуатации.

Это может быть связано с наличием (или отсутствием) запасных деталей, которые нужны в процессе поддержания полноценной работоспособности котла. Если во время ремонта потребуется какая-то деталь, а производитель прекратил их выпуск, может возникнуть необходимость замены котла в целом, на более современный и обеспеченный запасными частями.

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

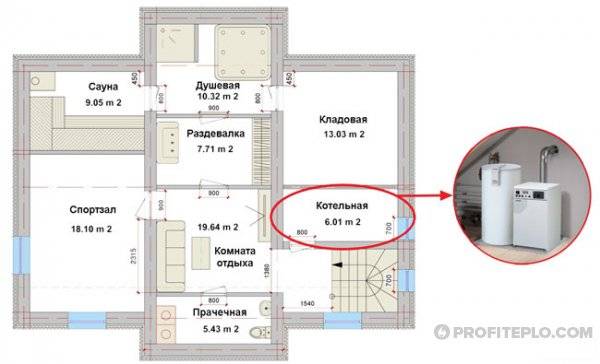

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

• Площадь не менее 4 м2.
• Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
• Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
• От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
• Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
• С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
• Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
• В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
• Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
• В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон)

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

• свой фундамент;
• бетонированное основание;
• наличие принудительной вентиляции;
• двери обязательно должны открываться наружу;
• размеры котельной рассчитываются по вышеуказанным нормам;
• в одной и той же котельной разрешается установка не более двух газовых котлов;
• наличие правильно обустроенного дымохода;
• к нему должен быть обеспечен свободный доступ для прочистки и других операций;
• для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
• подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Основные правила обустройства топочного помещения

Требования к обустройству этого значимого для комфорта и уюта помещения не сложны, но требуют безусловного соблюдения всех нюансов, так как от них во многом зависит безопасность живущих в доме людей. Первое, что нужно учитывать – размеры комнаты или пристройки, которая будет топочной. Также немаловажен тип используемого газового котла и его конструкция

При выборе прибора должно браться во внимание и то, как устроена камера сгорания. В том случае если она закрытая, то габариты комнаты могут быть практически любыми, но в том случае, если камера открытого типа, то требования к обустройству очень жесткие

Так для приборов, мощность которых равна 20-30 кВт площадь должна составлять 7,5 м3, если же мощность газового котла равна 30-60 кВт, то площадь возрастает до 13,5 м3. В частных домах, как правило, не используются более мощные котлы, но если установлен агрегат с показателями 60+ кВт, то площадь помещения должна начинаться от 15 м3. Расчет производится таким образом: на каждый дополнительный кВт мощности необходимо добавлять 0,2 м3. Высота потолка в любом случае должна быть не менее 2 метров вне зависимости от установленных отопительных приборов. Указанные требования актуальны, если дом отапливается газовым котлом, но и для других систем они также будет работать.

Располагаться топочная может на любом этаже в доме, включая подвалы и цоколь. Это в первую очередь касается систем отопления, где жидкость, используемая в работе, перемещается принудительным путем, то есть при помощи насоса. В том случае, если применяется естественная циркуляция теплоносителя, то топочная может быть оборудована исключительно в цоколе или подвальном помещении.

Помещение в большинстве случаев имеет дверь. Именно поэтому она должна соответствовать установленным требования пожарной безопасности – зазор между полотном и полом должен составлять не менее чем 0,025 м2. Можно оборудовать ее специальным окошечком и закрыть его решеткой.

Также для топочной с газовым котлом важно наличие окна. Система вентиляции представляет собой форточку, принудительную вытяжку

Важно: за 60 минут вентиляция должна обеспечить воздухообмен, равный 3 кратному объему воздуха в помещении.

Место установки газового котла очень важно для качественной и долговечной работы прибора. Основные требования – расстояние до стены или двери должно составлять не менее 1 метра

Доступ к котлу с любой его стороны должен быть свободным. Поэтому устраивать в топочной склад нельзя. Монтаж оборудования производится строго в соответствие с инструкцией.

Как известно, нюансы, которые предъявляются к помещению, должны быть учтены до момента установки газового котла, так как в процессе монтажа или после, когда он будет интенсивно использоваться, что-то изменить будет очень сложно. Без помощи специалистов в этом случае обойтись невозможно – это также нужно иметь ввиду. Кроме того, есть особенности, которые зависят от того, из какого материала построен дом или выбранное для установки котла помещение, сделаны межэтажные перекрытия. Все это должно быть внесено в план по установке, кроме того, перед подключением газоснабжения, желательно все же вызвать специалиста с целью того, чтобы он произвел полный осмотр топочной, выявил имеющиеся недостатки или выдал заключение о том, что помещение полностью готово к эксплуатации. Ведь, от того, на сколько точно и полно будут соблюдены требования, зависит безопасность использования прибора, сохранность имущества и собственное здоровье.

Кроме того, в каждом регионе и даже области существует определенная нормативная база, особенности которой также следует учитывать, занимаясь вопросами проведения в дом газа и установкой котла для качественного отопления. В любом случае, совет профессионала лишнем не будет.

Требования к размещению

Данные требования будут касаться непосредственно помещения, в котором должен быть размещен газовый котел. Что же на этот счет говорит инструкция по эксплуатации? Так, помещение должно иметь общую площадь более 7,5 м². Высота потолка — не менее 2,2 м.

Схема котла газового от Vaillant.

Кроме того, в комнате обязательно должно быть окно, которое при случае можно открыть. Оно должно выходить на улицу. Этого требует пожарная безопасность.

Что касается двери в данной комнате, то открываться она должна по ходу движения из помещения. В самом же помещении не должно быть выключателей. Их следует перенести за пределы комнаты.

Обязательно наличие вентиляционной системы (приточно-вытяжная). Необходимо приблизительно 15 м² воздуха на 1 м² сжигаемого газа. Также нужен трехкратный воздухообмен.

При монтаже самого котла в помещении должна четко соблюдаться техника пожарной безопасности. Так, от котла до сгораемых элементов помещения нужно вымерить расстояние не менее, чем 25 см. Что касается несгораемых элементов, то здесь допускается расстояние в 5 см.

Между дымоходом и сгораемыми частями расстояние составляет 40 см, а между дымоходом и несгораемыми — 15 см.

Газовый котел должен быть установлен на идеально ровной поверхности, на которой не наблюдается никаких уклонов

Это важно для безопасного использования

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
• Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
• В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
• Вывод дымохода возможен через кровлю или в стену.
• Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
• Материал дымохода и его соединения должны быть газонепроницаемыми.
• Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
• При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

https://youtube.com/watch?v=5WbTrODlcNU

Основные нормативные требования

Котельные работающие на газовом топливе относятся к взрывоопасному оборудования, поэтому все этапы, начиная с изготовления, монтажа, ремонта, наладки и эксплуатации выполняются с соблюдением правил пожарной безопасности и строительных норм и правил СНиП 31.02.2001, 2.04.08/85, 41.01.2003, 21.01.97.
Алгоритм установки газового котла:

1. Получают технические условия в горгазе. Они дают право собственнику помещения приступать к монтажно-строительным работам и подключения газоиспользующего оборудования к магистральному трубопроводу. Обычно техусловиявыдаются в 30-ти дневный срок, в заявлении указывается суточное потребление газа, например, для средней полосы РФ, расходный объем газа на отопление и ГВС составляет 10-13 м3/сут. Если, по какой-то причине, владельцу будет отказано в получении техусловий, эти причины должны быть четко сформулированы, а в случае несогласия, действия должностных лиц газовой службы могут быть обжалованы. Если потребитель с отказом согласен, то после устранения причин, заявка может быть подана повторно.
2. Выполняется проект теплоснабжения дома, с обозначением типа котлов, схем развязки внутренних трубопроводов отопления и точек. Он должен быть выполнен специализированной проектной организацией имеющей соответствующие разрешительные документы и сертификаты соответствия, иначе его может не принять газовая служба и не дать разрешение на подачу газа. Если владелец не имеет на примете такую организацию, лучше проконсультироваться с газовой службой, чтобы избежать в будущем ненужных проблем.
3. Далее проект передается на согласование в горгаз, на что может уйти до 90 дней. После получения положительного решения, начинают монтажные работы.

Перед установкой газового котла в доме необходимо получить технические условия в горгазе

Система безопасности

Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.

Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.

В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.

Автоматическая защита

Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.

Основные требования

Котельный агрегат (в зависимости от габаритов и типа) можно установить в отдельном помещении на первом этаже, в подвале дома или на чердаке (но это должна предусматривать планировка дома, определяемая на этапе проектирования).

Также допускается использование автономного модуля (контейнера с мини-котельной), возведение специальной пристройки или отдельного здания. В качестве отдельного сооружения может применяться готовая мобильная котельная, смонтированная из сэндвич-панелей и отделанная негорючими материалами.

Отопительный агрегат может быть твердотопливным, жидкотопливным или газовым. В зависимости от разновидности отопительного агрегата требования к котельной в частном доме имеют некоторые различия.

Нормы проектирования котельной в частном доме предусматривают:

• соблюдение требований относительно размеров помещения;
• установку не более двух котельных агрегатов в одном помещении;
• отсутствие горючих материалов в отделке поверхностей и кровельного настила;
• наличие дверей на улицу и в дом (для пристройки);
• грамотный выбор и установку дверей: они должны входить в категорию противопожарных и открываться наружу, как и дверь смежного помещения в доме;
• беспрепятственный доступ ко всему отопительному оборудованию;
• установку окна с форточкой для естественного освещения и аварийного проветривания, створки окна должны распахиваться наружу, а площадь стекла соответствовать объему помещения (0,03 м2 на 1 кубометр);
• наличие естественной или принудительной вентиляции, которая рассчитывается следующим образом: (ширина помещения x высота потолков x длина помещения) x 3. В итоге получаем объем воздуха, который необходимо заменить за один час;
• наличие дымохода, если этого требует тип котла (для агрегатов мощностью менее 30 кВт допускается вывод дымоходной трубы через стену);
• подключение водопровода (для заполнения и подпитки отопительного контура) и канализации (для слива воды из системы);
• монтаж отдельного фундамента для котлов массой более 200 кг (допускается установка моделей меньшего веса на пол из железобетона).

Для деревянных стен встроенных и пристроенных котельных (которые являются общими с остальными помещениями дома) нужна негорючая отделка, способная повышать предел огнестойкости конструкций до 0,75 часа. Для возведения пристройки рекомендуется использовать кирпич, блоки и другие негорючие материалы.

План котельной в частном доме

Основные нормативы относительно габаритов помещения:

• высота потолка: должна быть от 2,5 м при мощности отопительного агрегата свыше 30 кВт, для менее мощных котлов показатель составляет не менее 2,2 м;
• объем котельной: от 15 м3 (если отопительный агрегат планируется установить в подвале, то при расчете объема помещения требуется прибавить 0,2 м2 на каждый кВт мощности котла);
• площадь котельной должна составлять минимум 6 м2.

Минимальная площадь позволяет обеспечить безопасность работы оборудования, но для удобства монтажа и обслуживания отопительной системы все же рекомендуется обустраивать более просторные котельные.

В котельной частного дома, схема которой разрабатывается с учетом особенностей выбранного агрегата, необходимо предусмотреть свободный доступ к элементам обвязки котла, регулирующей арматуре, электрооборудованию.

Нормативные положения и проектная документация

Абсолютно все требования к установке газовых котлов находятся в свободном доступе в следующих строительных нормах и правилах:

• СНиП 31-02-2001;
• СНиП 2.04.08-87;
• СНиП 41-01-2003;
• СНиП 21-01-97;
• СНиП 2.04.01-85.

Далее используются данные и цифры, взятые из соответствующих СНиПов.

1. Начинать нужно с подачи заявки на одобрение технических условий. Наличие этого документа дает право заявителю начинать монтаж и подключение отопительного оборудования к центральной газовой магистрали. Заявка оформляется в газовой службе, где рассматривается специалистами в течение тридцати календарных дней.

Чтобы ускорить получение вышеуказанного документа и избежать возможных заминок, в заявке нужно указать предполагаемый среднесуточный объем природного газа, который потребуется на обеспечение отопительных нужд. Эта цифра рассчитывается индивидуально по нормативам, приведенным в первом из перечисленных СНиПов.

• Для бытового газового котла с контуром горячего водоснабжения и используемого в средней полосе России, расход топлива составляет 7-12 м3/сутки.
• Газовая плита для приготовления пищи потребляет 0,5 м³/сутки.
• Использование проточного газового нагревателя (газовой колонки) потребляет 0,5 м³/сутки.

По ряду причин после рассмотрения газовой службой заявки на получение разрешения на подключение может быть дан отказ. При этом, ответственный орган обязан выдать владельцу частного дома документ, в котором официально указаны все причины отказа. После их устранения заявка подается повторно.

2. Следующим шагом после получения технических условий является еще более длительный, но необходимый процесс – создание проекта. Основной частью этого документа является план-схема, на которой указано расположение котла, учетного оборудования, газовых трубопроводов, а также всех точек подключения.

Для составления проекта всегда привлекается соответствующий специалист. У него должно быть разрешение на выполнение этой работы. Своими силами разработать проект не получится. Во всяком случае, газовая служба не примет к рассмотрению документ, подготовленный неспециалистом.

После составления проекта его нужно передать на согласование. Этим занимается отделение газовой службы, контролирующее газоснабжение в конкретном населенном пункте или районе. Как правило, на согласование проекта уходит до 90 суток, и только после получения положительного ответа можно начинать работы по обустройству котельной и монтажу отопительного агрегата.

Вместе с проектом и заявкой на его рассмотрение нужно приложить следующие документы:

• технический паспорт (есть в комплекте с оборудованием);
• официальную инструкцию по эксплуатации (можно копию);
• сертификаты;
• документ, подтверждающий соответствие конкретного оборудования требованиям безопасности.

Также рекомендуется проконсультироваться со специалистом, составляющим проект. Он предоставит максимально актуальную информацию по этим вопросам, расскажет о возможных нововведениях, изменениях в законодательных нормах и часто встречающихся подводных камнях. Эти знания гарантированно сэкономят вам немало времени и нервов.

Согласование проекта, аналогично, как и получение ТУ, может закончиться отказом. При этом, владельцу на руки выдается предписание, в котором указаны ошибки, недочеты или несоответствия, которые необходимо устранить. После исправлений заявка подается и рассматривается повторно.

Заключение по теме

Такие правила установки газовых котлов необходимы для того, чтобы обеспечить безопасную эксплуатацию котельных. Это не требования чиновников, а требования жизни, основанные на длительном опыте. Ведь газовые котлы очень давно используются для отопления наших домов. Так что необходимо строго выполнять все эти правила и требования.

Читайте далее:

Какие предъявляются требования к помещению для установки газового котла

Монтаж газового котла в доме

Как производится установка газового котла в квартире

Основные требования к газовой котельной в частном доме

Действующие требования к помещению для установки газовых котлов
