ПОЛИТИКА В ОБЛАСТИ КАЧЕСТВА КАЛИБРОВКИ

2.1. Цель. Главной целью политики в области
качества калибровки является обеспечение заданных в нормативной и методической
документации требований к калибровке средств измерений.

2.2. Используемые ресурсы. Для достижения
указанной цели применяются следующие ресурсы:

поверенные
рабочие эталоны и калибровочные установки, снабженные современной измерительной
техникой;

квалифицированный
персонал;

помещения,
отвечающие методикам калибровки, санитарным нормам, требованиям безопасности
труда и охраны окружающей среды.

2.3. Ответственность за развитие системы
обеспечения качества возлагается на руководителя (наименование подразделения
МС).

2.4. Метрологический надзор за состоянием и
применением средств измерений, аттестованными методиками выполнения измерений,
эталонами единиц величин, соблюдением метрологических правил и норм
осуществляет головная организация метрологической службы энергетики и
электрификации АО «Фирма ОРГРЭС» и базовая организация метрологической службы

__________________________________________________

(наименование
АО-энерго)

Что нужно знать о периодичности?

Законодатели на государственном уровне обязали все организации, которые владеют газоанализаторами, предоставлять эти приборы для поверки. Работы проводят представители Государственной метрологической службы и аттестованные службы частных организаций. Показатель периодичности для поверки датчика зависит от модели газоанализатора, закон же говорит о сроке от 6 до 12 месяцев, но не реже 1 раза в год. При этом некоторые приборы требуют осмотра как минимум раз в 6 месяцев.

Период для осмотра оборудования могут устанавливать местные структуры метрологической службы. Сотрудники Центров стандартизации и метрологии иногда злоупотребляют своим положением и увеличивают частоту осмотров. ЦСМ может установить полугодичный поверочный срок без весомых причин.

Выделяют также калибровку — комплекс мероприятий для газоанализаторов, которые применяют вне области государственного регулирования. Интервал между калибровками четко не устанавливают. В то же время в методике иногда указывают технически обоснованные рекомендации насчет сроков для следующей такой процедуры.

2 . ПОЛИТИКА В ОБЛАСТИ КАЧЕСТВА КАЛИБРОВКИ

2.1 . Цель. Главной целью политики в области
качества калибровки является обеспечение заданных в нормативной и методической
документации требований к калибровке средств измерений.

2.2 . Используемые ресурсы. Для достижения
указанной цели применяются следующие ресурсы:

поверенные
рабочие эталоны и калибровочные установки, снабженные современной измерительной
техникой;

квалифицированный
персонал;

помещения,
отвечающие методикам калибровки, санитарным нормам, требованиям безопасности
труда и охраны окружающей среды.

2.3 . Ответственность за развитие системы
обеспечения качества возлагается на руководителя (наименование подразделения
МС).

2.4 . Метрологический надзор за состоянием и
применением средств измерений, аттестованными методиками выполнения измерений,
эталонами единиц величин, соблюдением метрологических правил и норм
осуществляет головная организация метрологической службы энергетики и
электрификации АО «Фирма ОРГРЭС» и базовая организация метрологической службы

__________________________________________________

(наименование
АО-энерго)

3.1. Требования к организации калибровочных работ

3.1.1. Метрологическая служба для организации и проведениякалибровочных
работ должна располагать:

средствами
калибровки;

документацией
на калибровку;

персоналом;

помещениями.

3.1.2. К средствам калибровки предъявляются
следующие требования.

Метрологическая
служба должна иметь средства калибровки, отвечающие требованиям нормативных
документов по калибровке и соответствующие области аккредитации.

Средства
калибровки должны содержаться в условиях, обеспечивающих их сохранность и
защиту от повреждений.

Потребность
метрологических служб (калибровочных лабораторий) в средствах калибровки
определяется по МИ 2314-94.

3.1.3. К документации на калибровку
предъявляются следующие требования.

Метрологическая
служба должна иметь актуализированную документацию, включающую:

положение
о метрологической службе (калибровочной лаборатории);

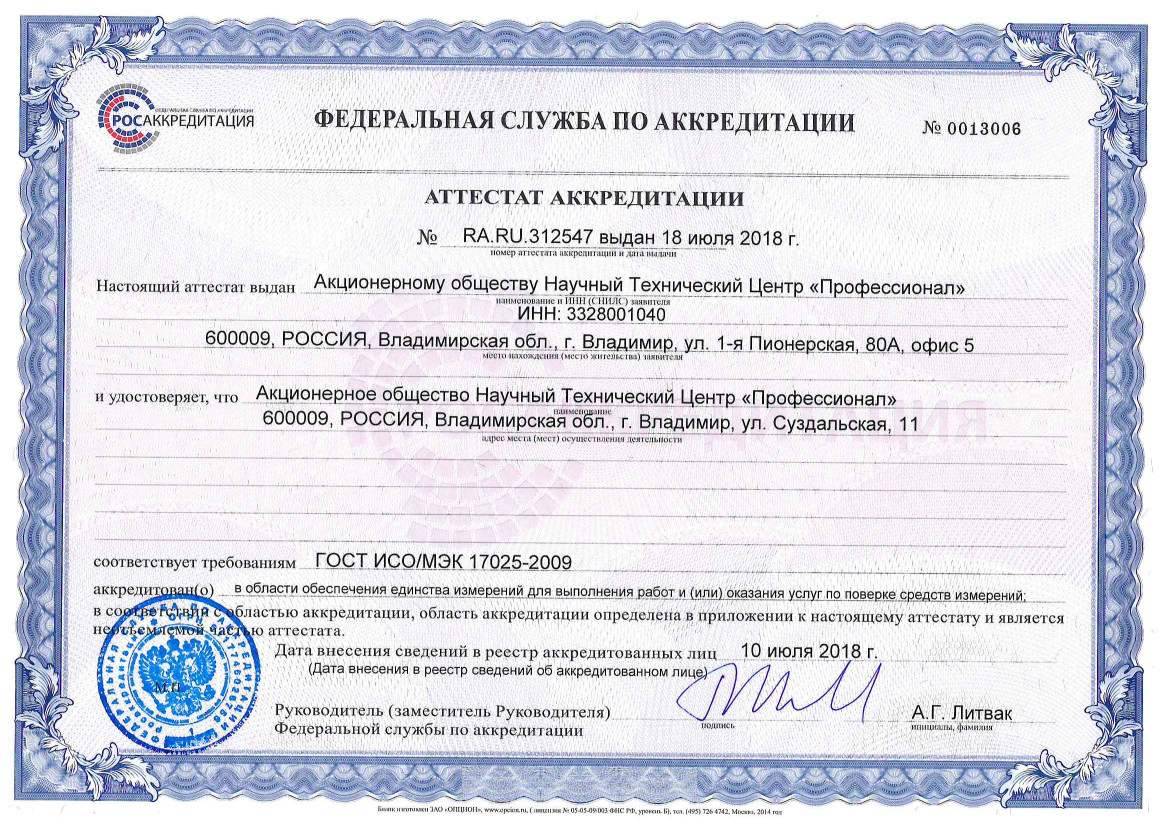

аттестат
аккредитации на право проведения калибровочных работ;

должностные
инструкции;

графики
поверки средств калибровки;

графики
калибровки средств измерений;

нормативно-технические
документы на калибровку (поверку, методики, инструкции, методические указания и
т.д.);

техническое
описание и инструкции по эксплуатации на средства калибровки и средства измерений;

паспорт
на средства измерений и средства калибровки;

документы,
определяющие порядок учета и хранения информации и результатов калибровки
(протоколы, рабочие журналы, отчеты и т.п.);

документы
об образовании и аттестации специалистов, выполняющих калибровку средств
измерений (дипломы, свидетельства, сертификаты, удостоверения);

акты
о состоянии производственных помещений.

Метрологическая
служба должна иметь систему обеспечения качества, соответствующую ее
деятельности в области калибровки и объему выполняемых работ. Форма
«Руководства по качеству» приведена в приложении .

3.1.4. К персоналу калибровочных лабораторий
предъявляются следующие требования.

Специалисты
метрологической службы должны иметь профессиональную подготовку и опыт
калибровки средств измерений в заявленной области аккредитации.

Для
каждого специалиста должны устанавливаться функции, обязанности, права и
ответственность, требования к образованию, техническим знаниям и опыту работы,
что должно быть отражено в должностной инструкции.

Специалист,
выполняющий калибровку средств измерений, должен быть аттестован в порядке,
установленном в электроэнергетике.

Подготовка
и аттестация персонала должна осуществляться в соответствии с требованиями РД
34.11.112-96.

3.1.5. К помещениям калибровочных лабораторий
предъявляются следующие требования.

Помещения
должны соответствовать по производственной площади, состоянию и обеспечиваемым
в них условиям требованиям применяемых нормативно-технических документов по
калибровке, санитарным нормам и правилам, требованиям безопасности труда и
охраны окружающей среды.

Потребность
метрологических служб (калибровочных лабораторий) в производственных площадях
определяется по МИ 670-84.

При
размещении калибровочного оборудования рекомендуется соблюдать следующие нормы:
ширина прохода — не менее 1,5 м; ширина незанятого пространства около отдельных
калибровочных установок (комплектов средств поверки) или стационарных их
элементов — не менее 1 м; расстояние от шкафов и столов со средствами измерений
или калибровки до отопительных систем — не менее 0,2 м; расстояние между
рабочими столами, если за столом работает один калибровщик, — не менее 0,8 м, а
если два — не менее 1,5 м.

Коэффициент
естественной освещенности на поверхности стола калибровщика допускается в
пределах 1,00 — 1,50. Освещенность на уровне рабочего места не должна быть
менее 300 лк.

Операции,
связанные с применением агрессивных, токсичных или взрывоопасных веществ или с
подготовкой средств измерений к калибровке (расконсервацией, очисткой и т.п.) и
сопровождаемые загрязнением воздуха или огнеопасными выделениями, рекомендуется
производить в отдельных изолированных помещениях.

Условия для проведения работ

Первым делом обеспечивают безопасность. Для поверки подходят только те помещения, где есть приточно-вытяжная вентиляция. После выполнения этого требования проверяют содержание вредных веществ в рабочей зоне предприятия, а норму указали в ГОСТ 12.1.005.

Сотрудников защищают от ударов электричеством — исходя из ГОСТ 12.2.007.0 и по остальным требованиям из правил техники безопасности. Использование газовых смесей в баллонах нормируют ПБ 03-576-03, они же — Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.

Для проведения поверки придется соблюсти такие требования и ограничения:

• напряжение в 220 В;
• расход ПГС на уровне 0,18—0,35 дм³/мин;
• атмосферное давление не ниже 84 кПа и не выше 106;
• относительная влажность воздуха в пределах 30—80 %;
• температура окружающей среды от +15 до +25 °C.

Поверку проводят только аттестованные сотрудники по средствам измерения величин по ПР 50.2.012-94. Прежде чем сделать свою работу, они должны прочитать руководство к газоанализатору, а также поработать с приборами.

В процессе специалист будет вести протокол и вписывать следующие данные:

• номер документа;
• дату;
• имя владельца газового анализатора;
• номер поверяемого устройства;
• показания прибора и параметры погрешностей.

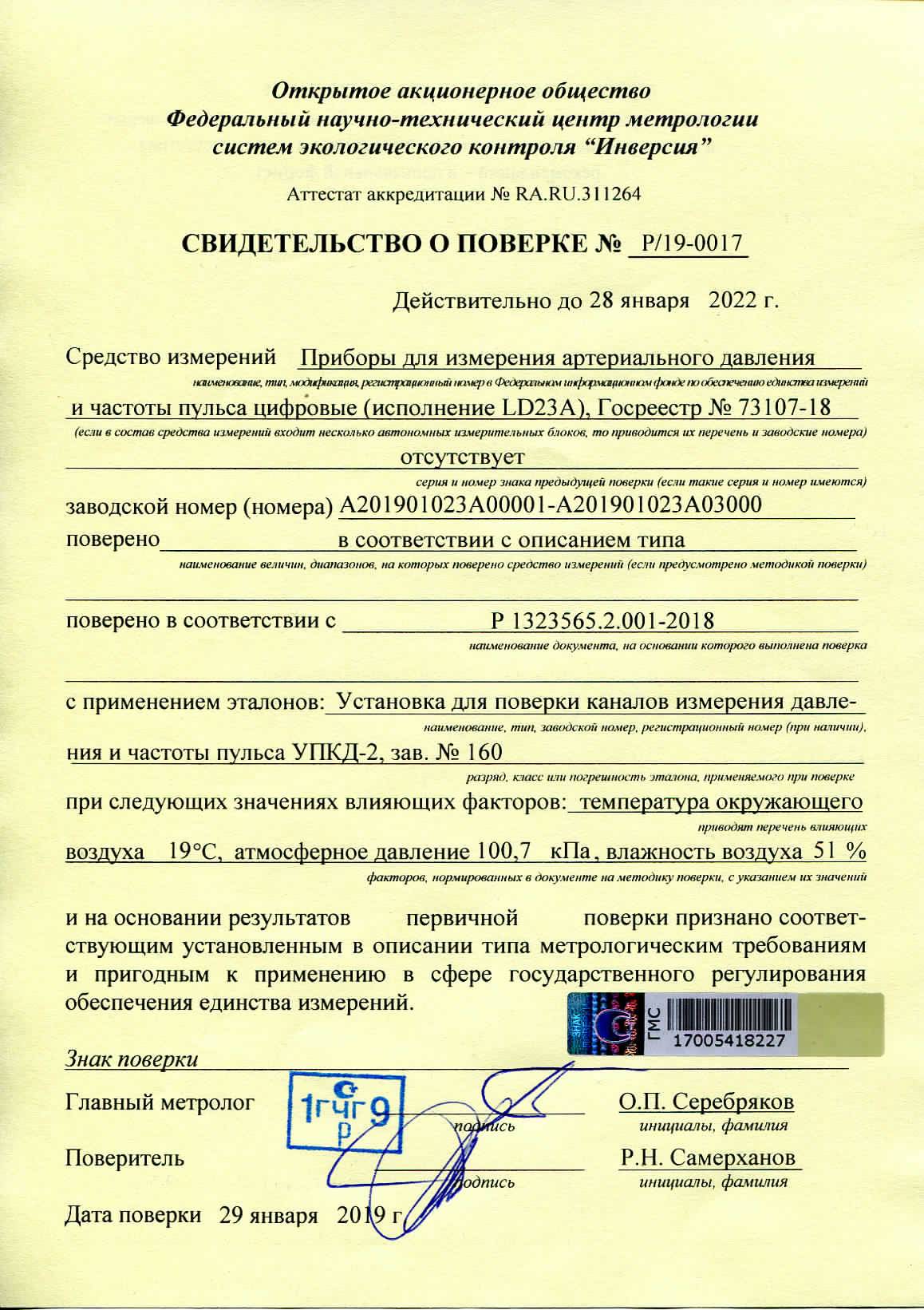

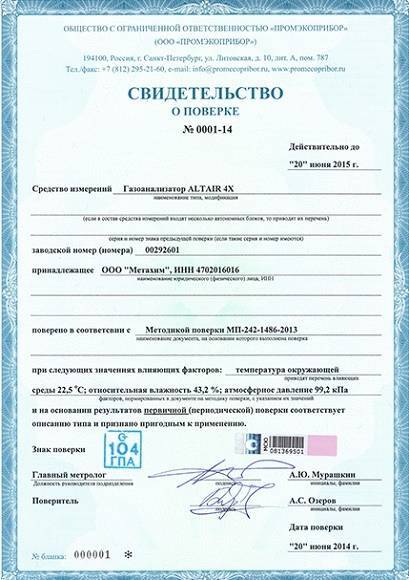

В итоге владелец измерителя получит подписанное свидетельство с отметкой «Годен», но если с качеством прибора не повезет — то извещение с записью «Не годен».

Представители Центра стандартизации и метрологии сразу же прекратят поверку, если получат неудовлетворительный результат по вариации показаний, основной или абсолютной погрешности, времени срабатывания сигнализации.

Оборудование для учета топлива перед поверкой должно иметь информационный блок, зарядник и паспорт. То же касается акта о последней поверке, если ее проводили, а также сменных кассет и выносных зондов, если таковые присутствуют.

В чем суть методики поверочных работ?

Методика поверки представляет собой документ с подробно описанными операциями для подтверждения годности газоанализатора. Для разных марок и моделей подход отличается.

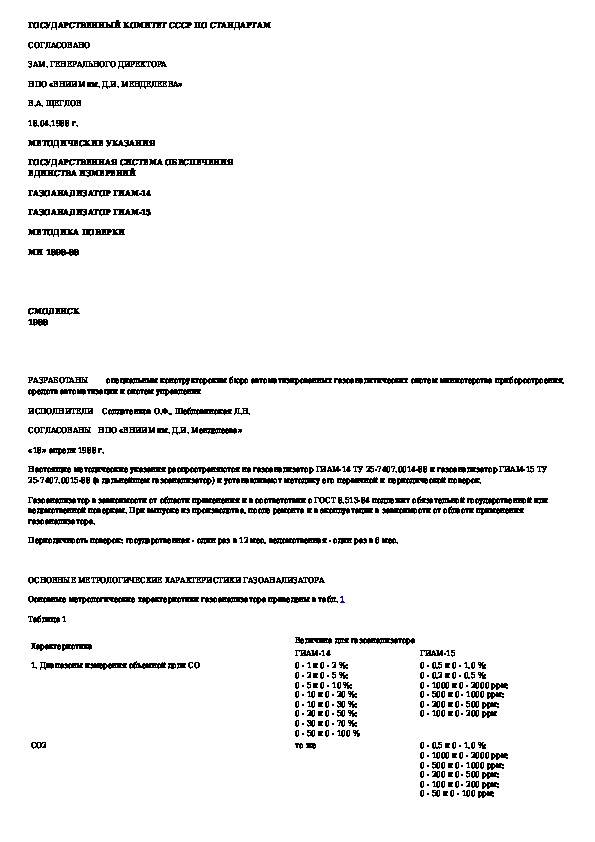

Выдержка из методики для газоанализаторов моделей 1800, 1900, 2200, 5100, 5200 компании Servomex Group Limited: первый пункт — операции поверки

В документ обычно включают 7 пунктов:

1. Операции поверки. Речь идет о главных показателях, включая погрешности.
2. Средства. К ним относят приборы и газовые смеси для опробования и определения метрологических характеристик.
3. Требования безопасности.
4. Условия для проведения.
5. Подготовка.
6. Проведение.
7. Оформление результатов поверки. На этом этапе поверяющий составляет протокол и выдает документ-свидетельство.

Непосредственно поверку начинают с того, что присоединяют баллон с поверочным газом к вентилю регулировки. Потом к выходу подводят ротаметр. Последний присоединяют с адаптером для поверочных работ. Смесь затем пускают на вход газоанализатора, и когда прибор даст показания, их фиксируют.

Специалист рассчитает погрешность и определит время, которое ушло на установление показаний. Поверяющий сравнит показатели с нормативами и оформит результаты.

Обслуживание датчиков загазованности. Требования к обслуживанию, ремонту, поверке сигнализаторов загазованности (поверке газосигнализаторов, поверке газоанализаторов).

• Обслуживание и ремонт приборов контроля проводятся в порядке и в сроки, предусмотренные технической документацией завода-изготовителя на эти приборы.

• Тестирование и проверки приборов должны осуществляться по методике завода-изготовителя.

• Один раз в год необходимо осуществлять государственную поверку газосигнализаторов, газоанализаторов, сигнализаторов контрольными смесями на уровнях срабатывания. В том числе должна производится поверка датчика угарного газа и поверка датчика метана.

• Ремонт и обслуживание приборов контроля должны осуществляться обученным персоналом, прошедшим аттестацию в квалификационной комиссии специализированной организации или завода-изготовителя. Участие представителя органа Ростехнадзора России в работе комиссии по аттестации названного персонала не обязательно.

• По окончании срока службы прибора (датчика) контроля загазованности проводится его диагностика в целях установления возможности дальнейшей эксплуатации или замены.

• Персонал котельной должен ежесменно удостоверяться в работоспособности приборов контроля с отметкой в вахтенном журнале.

Многие предприятия, эксплуатирующие топливоиспользующее тепловое оборудование, уже на стадии проекта требуют наличия в цехе достаточного количества сигнализаторов на СО и СН4 для гарантии безопасности работы агрегатов и обслуживающего персонала.

Датчик загазованности, газосигнализатор, газоанализатор, сигнализатор токсичных газов, сигнализатор горючих газов, обслуживание датчиков загазованности.

Вполне вероятно, что вы сталкивались с государственным контролем за газовыми приборами. Возможно, вы предприниматель, и для вас имеют значение даже самые незначительные аспекты, связанные с расходами? Мы полагаем, что правила поверки газоанализаторов знает очень малое количество населения, а между тем, неудачно выбранный прибор в итоге обойдется в десятки тысяч рублей переплаты.

Мы попытались собрать всю полезную информацию воедино. Речь идет о всех ключевых моментах: нормах, периодичности, этапах поверок. Вы основательно подойдете к выбору газоанализатора, если прочтете изложенный нами материал.

Анализаторы газа подпадают под государственное регулирование, так как обеспечивают безопасность на объектах из разных сфер деятельности человека. Касается это в первую очередь поверок, которые выполняют, чтобы убедиться в соответствии метрологическим характеристикам. Давайте вместе разберемся, как проводятся поверочные мероприятия.

В чем суть методики поверочных работ?

Методика поверки представляет собой документ с подробно описанными операциями для подтверждения годности газоанализатора. Для разных марок и моделей подход отличается.

В документ обычно включают 7 пунктов:

1. Операции поверки. Речь идет о главных показателях, включая погрешности.
2. Средства. К ним относят приборы и газовые смеси для опробования и определения метрологических характеристик.
3. Требования безопасности.
4. Условия для проведения.
5. Подготовка.
6. Проведение.
7. Оформление результатов поверки. На этом этапе поверяющий составляет протокол и выдает документ-свидетельство.

Непосредственно поверку начинают с того, что присоединяют баллон с поверочным газом к вентилю регулировки. Потом к выходу подводят ротаметр. Последний присоединяют с адаптером для поверочных работ. Смесь затем пускают на вход газоанализатора, и когда прибор даст показания, их фиксируют.

Специалист рассчитает погрешность и определит время, которое ушло на установление показаний. Поверяющий сравнит показатели с нормативами и оформит результаты.

3.1 . Требования к организации калибровочных работ

3.1.1 . Метрологическая служба для организации и проведениякалибровочных
работ должна располагать:

средствами
калибровки;

документацией
на калибровку;

персоналом;

помещениями.

3.1.2 . К средствам калибровки предъявляются
следующие требования.

Метрологическая
служба должна иметь средства калибровки, отвечающие требованиям нормативных
документов по калибровке и соответствующие области аккредитации.

Средства
калибровки должны содержаться в условиях, обеспечивающих их сохранность и
защиту от повреждений.

Потребность
метрологических служб (калибровочных лабораторий) в средствах калибровки
определяется по МИ 2314-94.

3.1.3 . К документации на калибровку
предъявляются следующие требования.

Метрологическая
служба должна иметь актуализированную документацию, включающую:

положение
о метрологической службе (калибровочной лаборатории);

аттестат
аккредитации на право проведения калибровочных работ;

должностные
инструкции;

графики
поверки средств калибровки;

графики
калибровки средств измерений;

нормативно-технические
документы на калибровку (поверку, методики, инструкции, методические указания и
т.д.);

техническое
описание и инструкции по эксплуатации на средства калибровки и средства измерений;

паспорт
на средства измерений и средства калибровки;

документы,
определяющие порядок учета и хранения информации и результатов калибровки
(протоколы, рабочие журналы, отчеты и т.п.);

документы
об образовании и аттестации специалистов, выполняющих калибровку средств
измерений (дипломы, свидетельства, сертификаты, удостоверения);

акты
о состоянии производственных помещений.

Метрологическая
служба должна иметь систему обеспечения качества, соответствующую ее
деятельности в области калибровки и объему выполняемых работ. Форма
«Руководства по качеству» приведена в приложении 3.

3.1.4 . К персоналу калибровочных лабораторий
предъявляются следующие требования.

Специалисты
метрологической службы должны иметь профессиональную подготовку и опыт
калибровки средств измерений в заявленной области аккредитации.

Для
каждого специалиста должны устанавливаться функции, обязанности, права и
ответственность, требования к образованию, техническим знаниям и опыту работы,
что должно быть отражено в должностной инструкции.

Специалист,
выполняющий калибровку средств измерений, должен быть аттестован в порядке,
установленном в электроэнергетике.

Подготовка
и аттестация персонала должна осуществляться в соответствии с требованиями РД
34.11.112-96.

3.1.5 . К помещениям калибровочных лабораторий
предъявляются следующие требования.

Помещения
должны соответствовать по производственной площади, состоянию и обеспечиваемым
в них условиям требованиям применяемых нормативно-технических документов по
калибровке, санитарным нормам и правилам, требованиям безопасности труда и
охраны окружающей среды.

Потребность
метрологических служб (калибровочных лабораторий) в производственных площадях
определяется по МИ 670-84.

При
размещении калибровочного оборудования рекомендуется соблюдать следующие нормы:
ширина прохода — не менее 1,5 м; ширина незанятого пространства около отдельных
калибровочных установок (комплектов средств поверки) или стационарных их
элементов — не менее 1 м; расстояние от шкафов и столов со средствами измерений
или калибровки до отопительных систем — не менее 0,2 м; расстояние между
рабочими столами, если за столом работает один калибровщик, — не менее 0,8 м, а
если два — не менее 1,5 м.

Коэффициент
естественной освещенности на поверхности стола калибровщика допускается в
пределах 1,00 — 1,50. Освещенность на уровне рабочего места не должна быть
менее 300 лк.

Операции,
связанные с применением агрессивных, токсичных или взрывоопасных веществ или с
подготовкой средств измерений к калибровке (расконсервацией, очисткой и т.п.) и
сопровождаемые загрязнением воздуха или огнеопасными выделениями, рекомендуется
производить в отдельных изолированных помещениях.

4 . ПЕРСОНАЛ

4.1 . Кадровый состав МС представлен в
паспорте МС.

4.2 . Организационная структура МС приведена
в положении о метрологической службе.

4.3 . Ответственность персонала за
обеспечение качества калибровки изложена в должностных инструкциях.

4.4 . Сотрудники МС проходят аттестацию в
порядке, установленном в РД 34.11.112-96 .

4.5 . Руководитель МС организует изучение и
использование сотрудниками МС зарубежного и отечественного опыта обеспечения
качества калибровки, устанавливает сроки и процедуры внутреннего контроля
эффективности функционирования системы качества калибровки.

Поверка сигнализаторов загазованности в Севастополе

Компания ЗАО «ЮСТИР» осуществляет поверку сигнализаторов загазованности, как на объекте, так и в специализированной лаборатории, согласно действующим методикам поверки.

Сигнализаторы загазованности предназначены для предупреждения утечек газа: метана пропана, оксида углерода и др., устанавливаются в помещениях котельных и ГРП. Как правило поверка сигнализаторов производится раз в год (в зависимости от модели межповерочный интервал может быть другой).

Цель поверки – выявить неисправный сигнализатор загазованности при помощи имитации до взрывных концентраций при помощи поверочно-газовых смесей (ПГС).

Выездная поверка- наши специалисты готовы выехать на объект с необходимым оборудованием для проведения поверки сигнализаторов загазованности по месту эксплуатации, произвести настройку и калибровку с применением поверочно-газовых смесей.

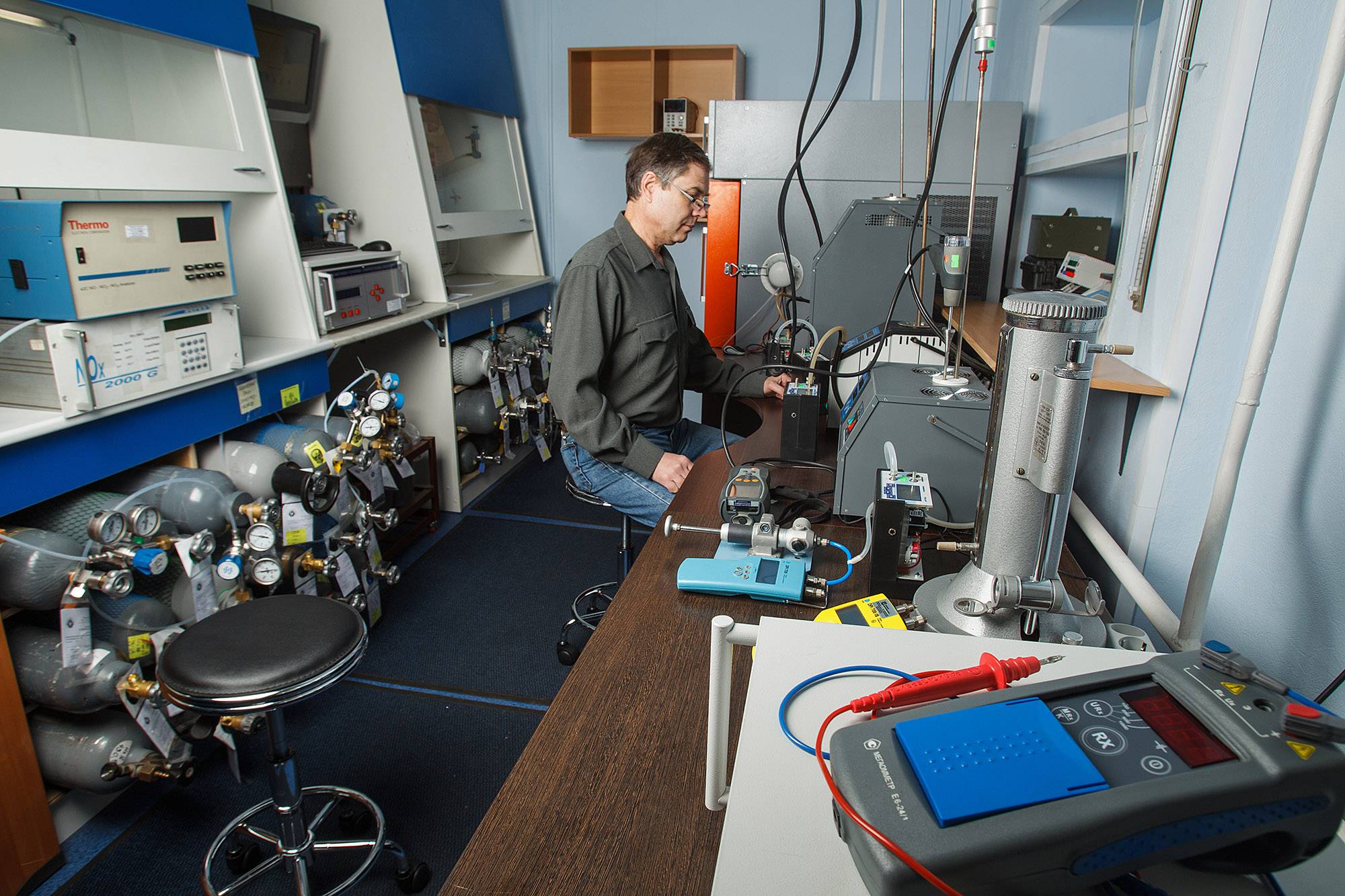

Поверка в лабораторных условиях

Наша компания производит настройку и ремонт в оборудованной лаборатории, имеет широкий спектр запасных частей для осуществления ремонта сигнализаторов загазованности как отечественного, так и импортного исполнения

В лаборатории соблюдаются все требования методики поверки, что крайне важно при настройке и калибровке, поверке сигнализаторов загазованности. При необходимости организация имеет большой обменный фонд поверенных сигнализаторов загазованности, что позволяет производить доставку в лабораторию для последующего ремонта прибора

Поверка газоанализаторов производится на месте установки на объекте заказчика. Поверка газосигнализаторов по угарному газу и метану (поверка датчиков загазованности) должна проводиться один раз в год.

Компания ЗАО «ЮСТИР» проводит комплекс работ по организации поверки, калибровки и ремонту сигнализаторов загазованности. Поверка сигнализаторов загазованности производится с выдачей свидетельств о поверке установленного образца. В стоимость входит полный цикл проведения робот по поверке сигнализаторов загазованности.

Методики поверки (калибровки) температурных средств измерений

63. ГОСТ 8.012-72.
ГСИ. Методы и средства поверки милливольтметров пирометрических.

64. ГОСТ 8.209-76
ГСИ. Логометры магнитоэлектрические. Методы и средства поверки.

65. ГОСТ 8.279-78
ГСИ. Термометры стеклянные жидкостные рабочие. Методы и средства поверки.

66. ГОСТ 8.280-78
ГСИ. Потенциометры и уравновешенные мосты автоматические. Методы и средства
поверки.

67. ГОСТ 8.305-78
ГСИ. Термометры манометрические. Методы и средства поверки.

68. ГОСТ 8.338-78
ГСИ. Термопреобразователи технических термоэлектрических термометров. Методы и
средства поверки.

69. ГОСТ 7164-78.
Приборы автоматические следящего уравновешивания ГСП. Общие технические
условия.

70. ГОСТ 9736-91.
Приборы электрические прямого преобразования для измерения неэлектрических
величин. Общие технические требования и методы испытаний.

71. ГОСТ Р 50342-92.
Преобразователи термоэлектрические. Общие технические условия.

72. ГОСТ Р 50431-92.
Термопары. Часть 1. Номинальные статические характеристики преобразования.

9 . МЕТОДИКА ПРОВЕДЕНИЯ КАЛИБРОВКИ

9.1 . Методики проведения калибровки и
оформление результатов калибровки должны соответствовать указаниям нормативных
и методических документов на методы и средства калибровки.

9.2 . В соответствии с изменениями условий
эксплуатации средств измерений и использования результатов измерений в
производстве методики калибровки средств измерений должны совершенствоваться
для обеспечения готовности средств измерений функционировать в новых условиях с
заданными характеристиками. .

9.3 . Руководитель МС устанавливает сроки и
процедуры систематического внутреннего контроля соблюдения правил выполнения
калибровки средств измерений.

ПЕРСОНАЛ

4.1. Кадровый состав МС представлен в
паспорте МС.

4.2. Организационная структура МС приведена
в положении о метрологической службе.

4.3. Ответственность персонала за
обеспечение качества калибровки изложена в должностных инструкциях.

4.4. Сотрудники МС проходят аттестацию в
порядке, установленном в РД 34.11.112-96.

4.5. Руководитель МС организует изучение и
использование сотрудниками МС зарубежного и отечественного опыта обеспечения
качества калибровки, устанавливает сроки и процедуры внутреннего контроля
эффективности функционирования системы качества калибровки.

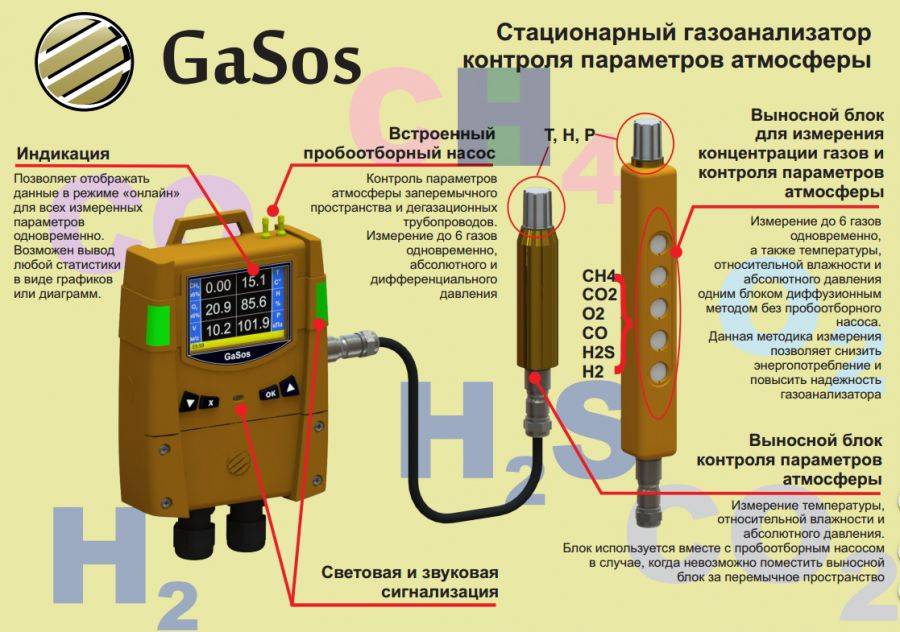

Особенности приборов для анализа газа

Газоанализатор — это прибор для определения количественного и качественного состава газовой смеси. Так говорит наука. Широкое распространение получили ручные абсорбционные анализаторы, в которых реагенты постепенно поглощают составляющие газа. Автоматические устройства в постоянном режиме определяют физические и физико-химические величины смесей и их компонентов.

Анализаторы газа делят на 3 группы. Все приборы действуют на физических методах анализа, а различие выражается в возможности учитывать химические процессы.

Приборы 1-го типа мониторят в том числе сопутствующие химические реакции. Анализаторы определяют изменения в давлении топливной смеси и ее объеме после химического взаимодействия между составляющими.

Газоанализаторы 2-го типа выдают показатели физического анализа, который распространяется на хроматографические, фотоионизационные, электрохимические, термохимические и другие физические и физико-химические процессы.

Устройства 3-го типа работают только по принципу физического анализа. Методы измерения у них бывают магнитные, денсиметрические, термокондуктометрические и оптические.

Приборы для анализа газовых смесей также классифицируют:

• по назначению;
• по числу измерительных каналов;
• по количеству измеряемых компонентов;
• по конструкции;
• по функционалу.

Стоит подробнее знать об устройствах, различающихся по последнему признаку. Газоанализаторы выполняют функции обычных измерительных приборов, а также сигнализаторов, течеискателей, индикаторов.

10 . АРХИВЫ

10.1 . Протоколы с результатами калибровки
хранятся не менее срока периодичности калибровки, установленного для данного
средства измерений.

10.2 . (Этот пункт включается в Руководство
при наличии персональной ЭВМ МС или вычислительного центра предприятия).

Перечни
калибруемых средств измерений, калибровочного оборудования, нормативной и
методической документации на методы и средства калибровки, графики калибровки и
результаты их выполнения, протоколы калибровки заносятся и хранятся в
соответствующих банках данных ЭВМ.

ПЕРЕЧЕНЬ ОСНОВНЫХ НОРМАТИВНО-ТЕХНИЧЕСКИХ ДОКУМЕНТОВ
ПО ОРГАНИЗАЦИИ И ПРОВЕДЕНИЮ КАЛИБРОВКИ СРЕДСТВ ИЗМЕРЕНИЙ
