Предохранительный клапан

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

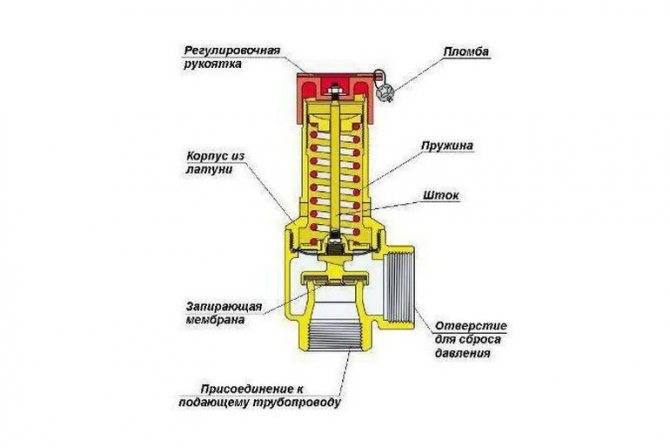

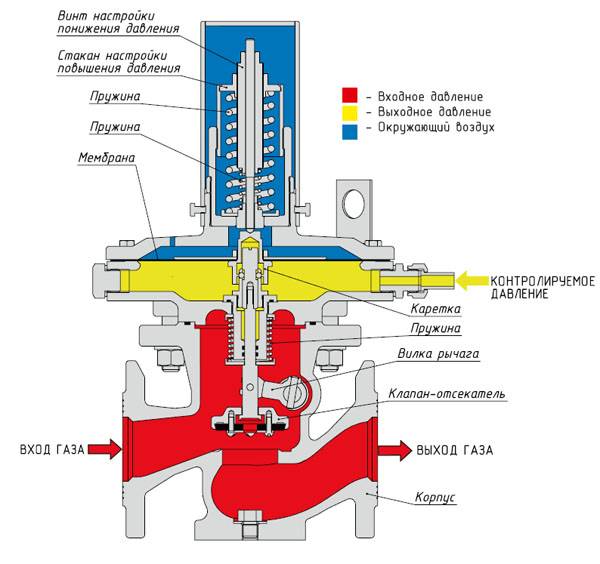

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

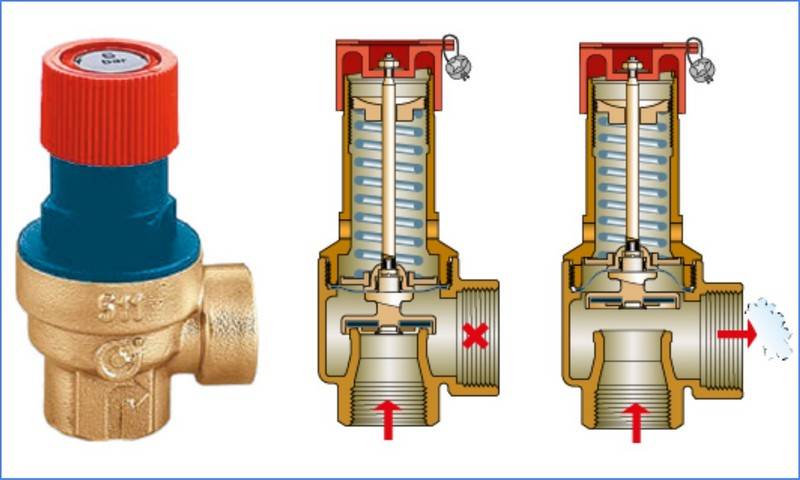

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

В каких системах устанавливается защита по давлению

• Система отопления частного дома снабжается предохранительным клапаном. Даже если в автоматизированных котлах имеются защиты быстрого отключения при росте температуры, рекомендуется снабдить систему независимым аварийным клапаном давления.
• Также он устанавливается в системе горячего водоснабжения (ГВС), за исключением случая, когда вода нагревается проточным способом ….
• Аварийный сброс давления устанавливается в отдельных замкнутых контурах системы, нагреваемых теплообменником или другим источником энергии.
• В различных гидравлических (воздушных) системах, работающих под давлением, или с компрессором….

4 Особенности установки

При установке сбросного клапана для воды следует учесть не только его характеристики, но и работу, выполняющуюся расширительным баком. Если он не отреагирует на повышенное давление в системе, должен сработать предохранитель для выхода лишней жидкости. Соблюдая правила установки, расположение клапана должно быть на расстоянии 30−40 см от выходного патрубка котла, а между ними встраивается манометр. Его показания служат информацией о состоянии отопительного контура. Правила установки сбросного клапана:

1. 1. Перед устройством запрещено устанавливать запорное оборудование — задвижки, краны и т. д.
2. 2. Для удаления лишней воды на выходной патрубок клапана ставится трубка для слива. Для этого можно использовать соединение с обраткой или канализацией.
3. 3. Предохранительный клапан должен стоять в самой верхней точке замкнутой системы отопления.

Кроме этого, следует регулярно проверять рабочее состояние механизма. У пружинных моделей может произойти спайка тарелки со стенками корпуса. Это действует на превышение отметки максимального давления, влияющего на своевременное срабатывание клапана в отопительной системе, из-за чего устройство может не открыть отверстие для выхода жидкости.

Зачастую это касается условий эксплуатации сбросного предохранителя для отопления, а не принципа его работы. Но даже при тщательном выполнении установки возможно нестабильное функционирование изделия. При частом срабатывании аварийного устройства (6−8 раз) рекомендуется замена его. Это означает, что механизм пришёл в негодность — износились пружина и тарелка. Устанавливая предохранительный клапан, следует учитывать:

• насколько соответствуют его технические характеристики эксплуатационным;
• правильное подсоединение;
• при монтаже стоит пользоваться традиционной паклей для труб, лента ФУМ (фторопластовый уплотнительный материал) не выдерживает температурного воздействия, из-за чего может возникнуть течь.

Зачем нужен предохранительный клапан

Теплоноситель при закачивании в трубы имеет температуру около +15 ºС, при нагревании в котле вода начинает нагреваться, расширяться, повышая внутритрубное давление. Это может спровоцировать протекание сварных швов, изломом или разрывом полимерных крепежных элементов. Котел при этом может взорваться. В лучшем случае произойдет короткое замыкание электроприборов котельной.

Если степень теплоотдачи газовых или жидкотопливных аппаратов еще можно контролировать, то у твердотопливных это невозможно.

В системе на жидких энергоносителях аппаратура устанавливаются датчики, встроенной автоматикой безопасности, которая срабатывает в экстренной ситуации и отключает приборы.

При отапливании дровами, углем можно попытаться урегулировать силу горения за счет закрывания заслонки, но на это необходимо время. Теплогенератор инертен, из-за чего теплоноситель сильно перегревается.

Когда печь еще в стадии прогрева, достаточно перекрыть доступ воздуха, чтобы быстро загасить пламя. Если же горение раскалило котел до предельно допустимой температуры, то сгорание замедлится, а топка еще некоторое время будет выделять много тепла.

Вероятные причины повреждений

Предохранительные пружинные клапаны — устройства, которые отличаются надежностью и прочностью, но могут утратить функциональность по нескольким причинам. Защитная арматура нуждается в ремонте при появлении течи, неполном закрытии или открытии запирающего элемента или при отказе срабатывания. Среди основных причин неисправностей — нарушения при установке предохранительных клапанов, неправильная настройка, перекос затвора и попадание посторонних предметов.

Чтобы избежать аварийных ситуаций и обеспечить бесперебойное функций, необходимо перед введением в эксплуатацию предохранительных клапанов для воды провести тестирование. Периодически также проверяют герметичность фланцевых соединений и уплотнительных поверхностей.

1 Общие сведения

Системы отопления наполняются водой с температурой около 16 градусов. Перемещаясь по замкнутому кругу, тепловой носитель нагревается, расширяясь в объеме. При этом значительно увеличивается давление, которое оказывает разрушительное воздействие на внутреннюю поверхность трубопровода и находящиеся в системе приборы.

Увеличение допустимой нормы, как правило, больше 3,65 бар, может привести к следующим последствиям:

• повреждение либо разрыв соединительных участков, сделанных из полимеров;
• протечка в месте соединения труб;
• замыкание электрического оборудования;
• взрыв котла.

Самый высокий риск относится к твердотопливным котельным устройствам, в которых сложно отрегулировать мощность тепловой отдачи. Мощность газовых и электрических котлов можно быстро откорректировать от стартовых показателей в меньшую сторону. Зачастую в этом оборудовании находится группа безопасности, которая отключает рабочие элементы во время значительного увеличения температуры.

Интенсивность горения в твердотопливном котле можно откорректировать при помощи закрытия либо открытия заслонки. Причем сила отдачи тепловой энергии изменяется не сразу, а со временем. Из-за инерционности теплового генератора горячая жидкость может сильно нагреваться.

Если уголь в топке сгорания хорошо нагревается, доведя жидкость до требуемого температурного режима, то доступ кислорода закрывают, и активное пламя затухает.

Именно в этих случаях в работу включается аварийный клапан сброса давления в системе отопления. Во время достижения критичного показателя он открывает заслонку, освобождая выход для пара. После нормализации показателей клапан закрывается и заново переходит в режим ожидания.

Устройство предохранительного клапана для котла обязательно не только для твердотопливного отопительного агрегата, но и для парового оборудования. Большинство отопительных котлов на сегодняшний день комплектуются этим прибором еще на стадии изготовления.

Критерии выбора предохранительного сбросного клапана

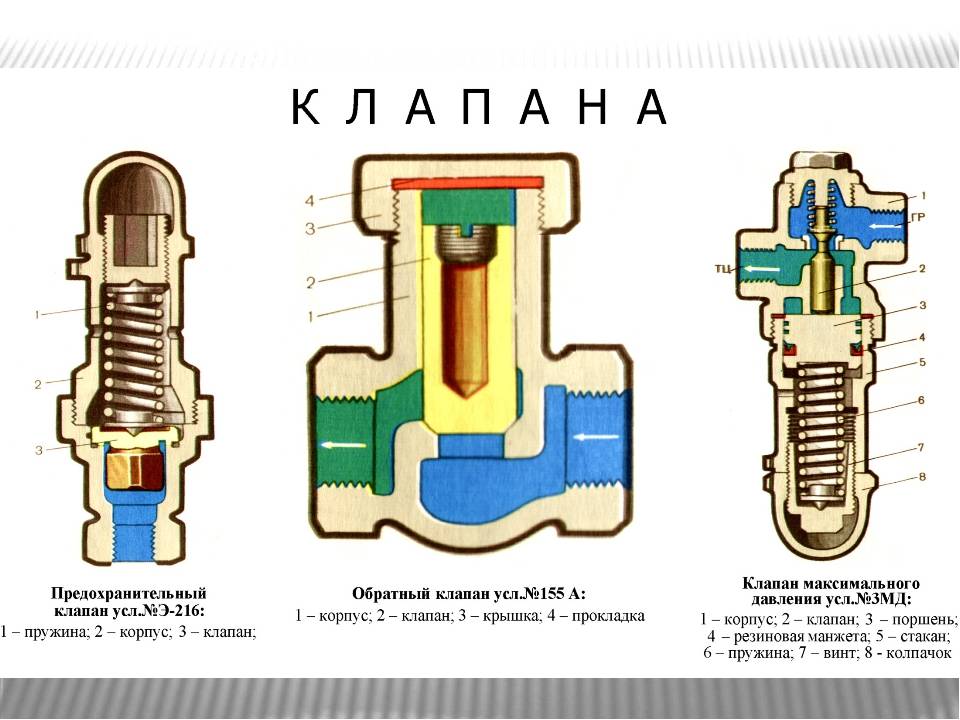

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.

2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Особенности трехходовых аварийных клапанов

Предохранительные трехходовые клапаны для конструкции отопления используются в обогревательных системах при низких температурах в контуре.

Конструкция предусматривает наличие трех отверстий, где одно входное, а другие два – выводящие. Внутренние потоки регулируются заслонкой в форме шара или штока, а распределение жидкости осуществляется вращениями.

Клапан отвечает за то, чтобы все области контура были разграничены, плотность потока равномерно распределялась по всем зонам, температура нормализовалась.

Трехходовой клапан

При наличии системы теплого пола по напольному контуру нельзя пустить слишком горячий поток, потребуется его смешать с остывшей жидкостью, что обеспечивает трехходовая модель.

Работа происходит под контролем температурного датчика, который ставят в низкотемпературный контур. Тогда при отклонениях срабатывает механизм затвора, впускающий или ограничивающий выход жидкости из обратных труб.

Как выбирать сбросной клапан

Чтобы успешно подобрать клапан теплового сброса либо избыточного давления, руководствуйтесь следующими рекомендациями:

1. При использовании любых энергоносителей, кроме твердого топлива, смело покупайте обычное подрывное устройство.
2. Изучите документацию вашего источника тепла или бойлера (смотря что нужно защитить) и выбирайте арматуру безопасности по указанному в ней максимально допустимому давлению. Большая часть отопительной техники рассчитана на предел 3 Бар, хотя есть исключения – литовские котлы Stropuva выдерживают только 2 Бар, а некоторые российские агрегаты (из недорогих) – 1.5 Бар.
3. Для эффективного охлаждения дровяных теплогенераторов в случае аварии лучше поставить один из клапанов теплового сброса. Их максимальное рабочее давление составляет 10 Бар.
4. В открытых системах с ТТ-котлом сброс по давлению бесполезен. Подберите предохранительное изделие, срабатывающее при температуре теплоносителя 95—100 °С, подходящее к вашему агрегату и способу подпитки.

Кроме моделей с фиксированными настройками в продаже есть клапаны с возможностью регулировки. Если вы не профессионал в сфере отопления, то покупать их не стоит, да и нет особой необходимости.

Условный диаметр

Определение условного диаметра данного предохранительного устройства осуществляется посредством специальных методик, которые были разработаны гостехнадзором. Для этих целей целесообразно пригласить квалифицированных специалистов.

При отсутствии такой возможности рекомендуется воспользоваться следующим принципом: диаметр клапана должен быть не меньше выходного патрубка котельного агрегата. В таком случае получается значительный запас, который позволит обеспечить безопасность системы.

Настройка предохранительного клапана системы отопления осуществляется таким образом, чтобы критическое давление было выше рабочего примерно на 10-15%. Работоспособность прибора можно проверить посредством принудительного его открытия. Регулировка предохранительного клапана системы отопления должна осуществляться ежегодно перед началом отопительного сезона.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Правила установки, регулярность замены

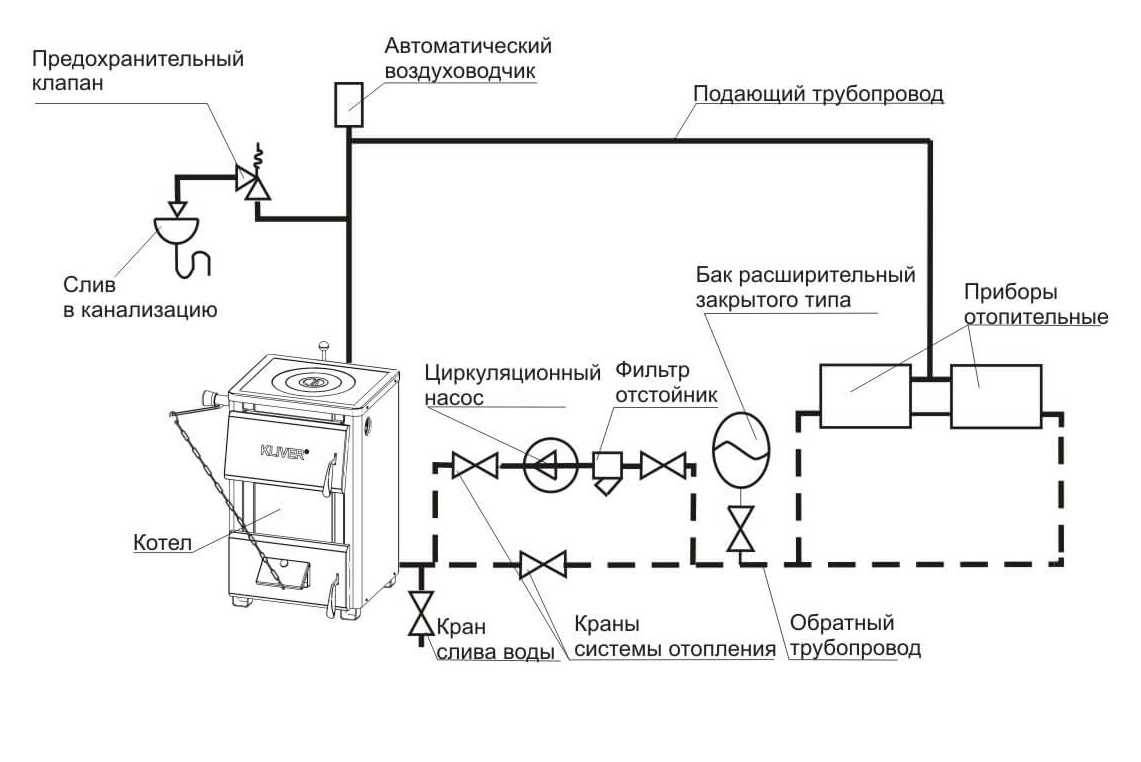

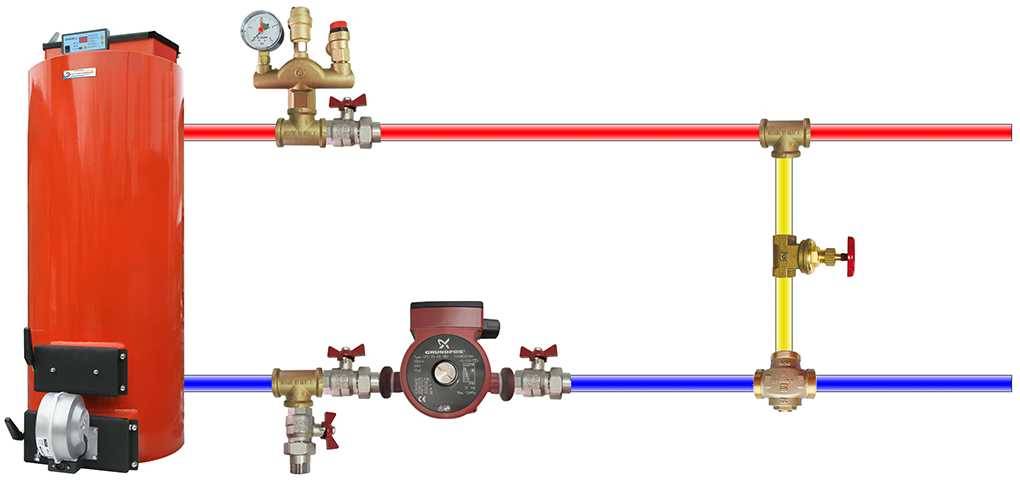

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

• Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
• Ставится на расстоянии 20-30 см от котла.
• Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
• Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
• В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание  — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Функции перепускного клапана

Во время нагрева теплоносителя происходит его расширение – естественное увеличение объема приводит к повышению давления на внутренние стенки трубопроводов и приборов отопления. При превышении определенного значения (обычно около 3,5 бар) нарушается герметичность стыков, что приводит к порывам и аварийным ситуациям. Для своевременного сброса излишка горячей воды необходимо устанавливать клапан предохранительный для котла отопления, или как его еще называют – перепускной.

Он должен выполнять следующие функции:

• Своевременно удалять излишек теплоносителя, снижая при этом давление внутри системы;
• Обладать возможностью настройки. В автономной системе частного дома предохранительный клапан для отопления должен иметь функцию ручной настройки максимально допустимого значения давления;
• Надежность эксплуатации. Конструкция и материал изготовления должны обеспечивать нормальную работу предохранительного клапана для системы отопления.

На выбор определенной модели влияют характеристики теплоснабжения – значение оптимального и максимального давления в трубах, месторасположение расширительного бака, протяженность магистрали и ее тип (однотрубная, двухтрубная или коллекторная). Но прежде чем приобрести устройство, нужно изучить параметры, которыми характеризуется предохранительный клапан для отопления: принцип работы, конструкция и специфика монтажа.
