Фитинги для металлопластиковых труб: разновидности и особенности монтажа

Преимущество соединения пресс-фитингами

Пресс-фитинги имеют ряд преимуществ перед резьбовыми гайками, так как способны предоставить высокое качество соединения и долговечность стыка труб.

Вот некоторые особенности обжимных соединений на трубах:

• Установка трубопровода ускоряется за счет простоты и легкости использования пресс-фитингов.
• Обжимное соединение способно прослужить не меньше 50 лет.
• Обжимные пресс-фитинги можно использовать для крытой укладки трубопровода и заливать их бетоном.
• Качественно выполненное соединение способно выдержать давление до 10 бар.

6 Особенности вальцевания медных труб

При обустройстве трубопроводов из медных изделий посредством разъемных соединений часто используется специальное приспособление под названием вальцовка. Также распространено и ее второе наименование – отбортовка. С помощью данного инструмента можно произвести вальцевание – операцию, которая дает возможность модифицировать форму и геометрические показатели меди и иных пластичных материалов без утраты их эксплуатационных свойств.

Элементарная вальцовка представляет собой обыкновенную коническую болванку, которую помещают в трубу, а затем проворачивают до тех пор, пока не изогнут ее до нужной формы. Ясно, что такое приспособление нереально использовать при обустройстве современных трубопроводов, так как оно не обеспечивает равномерного давления на стенки и не позволяет выбирать конкретное усилие вальцевания.

Более эффективной является вальцовка со струбцинами и конусом, которые оборачиваются вокруг собственной оси. Именно такой инструмент рекомендуется приобретать для прокладки коммуникаций в своем жилище. Стоит он недорого, а вот качество работ гарантирует достаточно высокое. Струбцина такой отбортовки оснащается либо несколькими отверстиями, подходящими под определенные диаметры труб, либо одним отверстием универсального типа, в которое можно вставлять трубные изделия самых разнообразных сечений.

Профессиональными же специалистами, занятыми в сфере строительства трубопроводов, обычно применяется вальцовка с предохранительной трещоткой и с эксцентриком. Перед тем, как начать работу с ней, потребуется надеть гайки на соединяемую трубу (именно они дают возможность осуществить требуемое соединение). Профессиональная вальцовка деформирует металл посредством обкатки трубы (ее внутренней поверхности) эксцентриком – приспособлением со смещенным центром.

А трещотка определяет наибольшее усилие, которое может быть приложено к конструкции без образования явления утончения стенок трубы и ее продавливания. Четкое соблюдение усилия деформирования меди обеспечивается прокаткой эксцентрика. Это приспособление не оставляет небольших бороздок и вмятин на внутренней поверхности трубы. А значит, система будет служить вам очень долго, ведь именно наличие указанных изъянов значительно снижает срок эксплуатации коммуникации (бороздки и вмятины – это те участки, на которых высока вероятность появления утечек).

Таким образом, вальцовка с эксцентриком и трещоткой-предохранителем по праву считается идеальным инструментом для монтажа медных трубопроводов на безупречном качественном уровне. А главное – весь процесс идет быстро и без чрезмерных затрат физических сил.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Виды калибраторов

• Зенкер — устройство для снятия фаски. Подойдет также строительный нож или кусок наждачной бумаги. Часто калибраторы имеют выступ для снятия фаски, так что без этого инструмента можно обойтись.
• Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи.

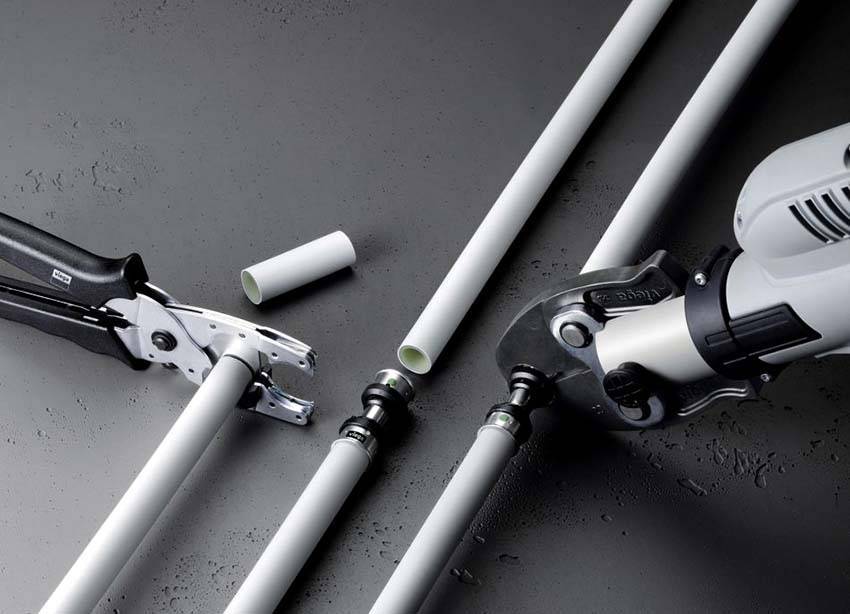

Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности

Это важно, если монтаж трубопровода открытый. Рецепт прост:

• Находите ровную доску или кусок ДСП, фанеры и т.д.
• Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
• На доске выкатываете, ровняя.

После того, как отрезок станет ровным, можно калибровать его края.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».

По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны

Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

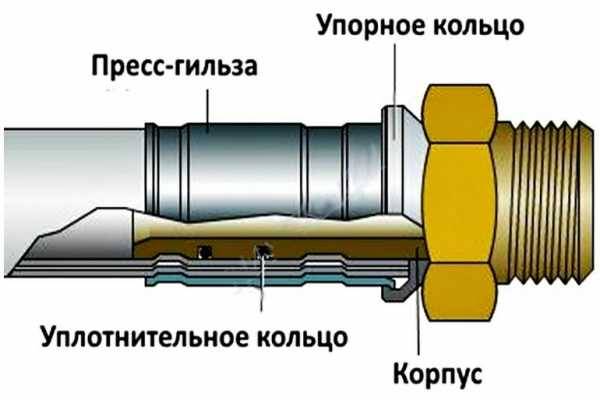

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

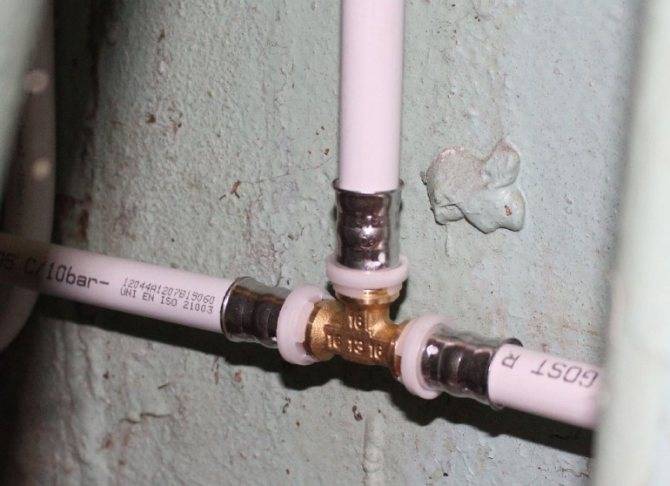

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.

Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

• Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
• Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
• Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
• Пресс – муфты не боятся температурных изменений.
• Монтаж выполняются легко и за короткое время.
• Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

• выравнивается трубная заготовка;
• на ней аккуратно выполняется срез, для которого предварительно делается разметка;
• зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
• на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
• увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
• гайка закручивается до упора от руки;
• затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Правила установки и замены

Пользователи давно оценили главное преимущество металлопластиковых магистралей – упрощенную монтажную технологию

Однако соблюдение правил в работе имеет немаловажное значение. Халатное отношение к процессу сборки и замене старых магистралей новыми может привести к отрицательным последствиям

Монтаж разъемного соединителя своими руками весьма удобен. Вы можете снять и заменить крепление, если в месте соединения система течет. Также возможно повторное использование детали. Многократный монтаж и демонтаж возможен за счет того, что корпус соединительных элементов обычно бывает выполнен из металла. На торцах детали имеется внешняя резьба. На трубу надевается разъемное колечко и стягивающая гайка.

Чтобы правильно соединить магистраль разъемной деталью, нужно разобрать элементы на составляющие. Части, которые надеваются на трубу, нужно сдвинуть на несколько сантиметров от ее торца. Штуцер корпуса соединителя нужно ввинтить внутрь металлопластика. На корпусной части присутствует паз, в который должен упереться торец магистрали.

К точке соприкосновения магистрали с корпусом нужно переместить разъемное кольцо и закручивающуюся гайку. При этом кольцо должно обязательно находиться внутри. Свободный элемент соединительной детали нужно зафиксировать гайкой. Соединение части на начальной стадии сборки системы возможно руками, затем завинчивать следует при помощи накидного ключа.

Чтобы добиться абсолютной герметичности соединения, нужен специальный инструмент для обжима. Им производится круговой обжим магистрали с подсоединенным фитингом. Резьбовая пара будет играть роль источника нагрузки. В этой работе не стоит прилагать слишком большие усилия. Конец трубы, прижимаемый к внутренней части соединителя, может просто лопнуть. Появление характерного скрипа при затягивании может свидетельствовать о вероятном образовании трещин и на самой гайке.

К категории условно-разъемных фитингов относятся соединительные элементы, которые еще называются компрессионными. Эти элементы по краям также имеют наружную резьбу. Присутствуют и кольцо, и накидная гайка. Деталь устанавливается лишь один раз. Монтаж изделий в целом идентичен установке, описанной выше.

Накидная гайка надевается на трубу. Вместе с ней надевается кольцо. В торцовую часть трубы помещают штуцер соединителя. Гайку вместе с кольцом поджимают поверх места контакта штуцера с магистралью. Уплотнительные кольца, присутствующие в соединении, спасают, если труба подтекает. При появлении неполадок вытащить соединитель можно, но заменять его придется новым элементом. Повторная установка исключена. Опрессовка производится идентичным способом (аналогично первому варианту).

Поставить пресс-фитинг невозможно без специальных инструментов. Это обязательное условие для данной детали. Пресс-фитинг имеет похожий корпус, с обязательными штуцерами. Разница состоит в отсутствии гаек и обжимных колец. В качестве затягивающего элемента здесь выступает особая гильза, которой и прессуют точку контакта магистрали с фитингом.

При монтаже гильза надевается на трубу, а в ее торец вставляется штуцер соединителя

Важно добиться максимально плотной состыковки металлопластика с корпусом соединителя. Далее соединение помещается в тиски пресса и опрессовывается

Демонтаж такого соединения невозможен. Однако герметичность в этом случае получается практически 100-процентной. Поэтому изделия можно применять в тех случаях, когда необходимо замаскировать трубу в стене.

В заключение стоит упомянуть о том, что соединители для металлопластика изготавливают и поставляют на рынок ведущие производители таких магистралей. Например, бельгийская фирма Henco является лидером рынка, производящим прессовые соединители. Также компания предлагает достойные компрессионные изделия.

Еще один представитель сегмента – компания Valtec. Компрессионные и прессовые фитинги этой фирмы считаются такими же качественными, как и продукция бельгийского производителя.

Большое разнообразие изделий предлагает немецкий бренд Rehau. Это компания с мировой известностью, выпускающая высококачественные изделия. Однако фирменная продукция обычно продается по весьма высоким ценам.

О том, какой фитинг лучше выбрать для металлопластиковых труб, смотрите в следующем видео.

Как работать с инструментом

Общий принцип работы пресс-клещей практически одинаков для всех аналогичных инструментов. Он заключается в механическом обжатии специальной металлической гильзы, установленную на трубу в месте ее соединения с фитингом.

Для этого в заранее подготовленную трубу вставляется штуцер соединительного фитинга, а сверху на нее устанавливается обжимная гильза. На гильзу накладывается обжимная головка пресс-клещей, которая под действием привода равномерно сдавливает под большим усилием металлическую гильзу по всей ее окружности.

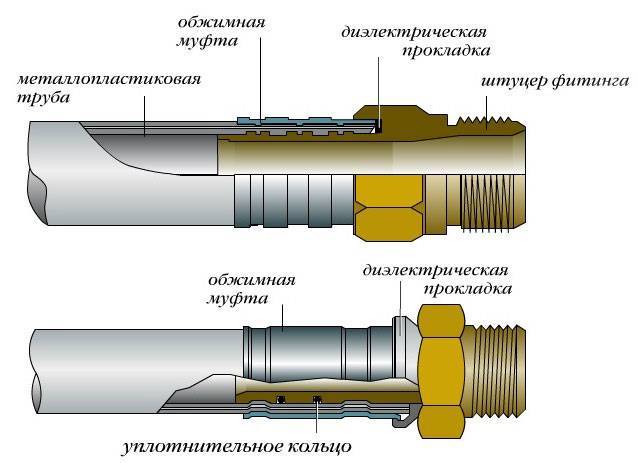

В результате оболочка металлопластиковой трубы плотно зажимается между внутренним штуцером и наружной гильзой, образуя герметичное высокопрочное неразъемное соединение.

Конструкция пресс-клещей включает в себя обжимную пресс-головку и ее привод.

Обжимная головка состоит из двух полуобойм с фиксатором, она может поворачиваться вокруг своей оси для удобства работы.

Обжимная головка бывает:

1. универсальной – со сменными вкладышами под различные диаметры соединяемых труб (только для ручных моделей инструмента);
2. в виде сменных пресс-головок отдельно для каждого типоразмера МП трубы.

Привод бывает как ручным (механическим или гидравлическим), так и электрогидравлическим.

Инструмент для монтажа труб из сшитого полиэтилена и методика производства работ по стыковке PEX

Основной технологией соединения сшитых полиэтиленовых труб является напрессовка наружной гильзы на место расположения вставленного фитинга. Для проведения данных работ промышленность выпускает ручной механический инструмент, также в продаже имеются его электрические аналоги, уменьшающие время монтажа.

Инструмент для монтажа труб из сшитого полиэтилена

Для соединения своими руками PEX потребуется следующий инструмент:

• Секатор. Используется для ровной обрезки трубных концов под прямым углом.
• Эспандер (Расширитель). Расширитель для труб из сшитого полиэтилена предназначен для развальцовки их концов до размеров, создающих удобное посадочное гнездо для фиксации фитинга.
• Пресс. Гидравлический пресс служит для задвижки гильзы в место установки фитинга.
• Насадки. Для работы с трубами диаметром 16, 20, 25, 32 мм. используются специальные насадки для пресса и расширителя.
• Смазка. Ее использование облегчает вставку штуцера в расширенное гнездо.

Рис. 11 Детали для напрессовки

Подготовительные работы – рекомендации

Перед проведением работ приобретают необходимые фитинги и инструмент с учетом того, что качественное и надежное соединение может быть выполнено только при использовании труб, фитингов и инструмента от одного производителя.

Иногда, при длительном хранении РЕХ в бобинах, они теряют свою форму – вернуть им первоначальный вид можно путем нагревания. Для этого используют бытовой фен, прогревая деформированный участок горячим воздухом – спустя некоторое время нагретая поверхность возвращается в первоначальное состояние.

Порядок выполнения монтажных работ

Монтажные работы по подключению фитингов к PEX, посредством которых происходит их стыковка, состоят из нескольких простых операций:

1. С помощью специальных ножниц обрезают трубу нужного размера, следя за тем, чтобы срез был выполнен под прямым углом относительно центральной оси.
2. Надевают гильзу и расширяют трубный конец, при необходимости используя нужные насадки с необходимым диаметром.
3. Вставляют фитинговый штуцер в посадочное гнездо, используя мыльный раствор или смазку, но обычно для надежности крепления обходятся без этих вспомогательных материалов.
4. При помощи ручного эспандера или электрического пресса надвигают гильзу на место установки штуцера.

Рис. 12 Этапы выполнения работ по закреплению фитинга в РЕХ

Для получения надежного и герметичного стыка в сшитых полиэтиленовых трубопроводах используют инструменты из расширителя и пресса, позволяющие надежно фиксировать фитинги, с участием которых происходит монтаж элементов в линии. При работах применяют расширитель с насадками для разных диаметров трубы и гильзу, которую надвигают на место установки штуцера, для проведения операции по перемещению гильзы используется специальный пресс.
