Пресс клещи для металлопластиковых труб

Особенности использования

Для соединения металлопластиковых труб обжимным способом требуются специальные элементы – пресс-фитинги. Это особые крепёжные детали, имеющие разнообразное исполнение в соответствии с диаметром трубы и типом расположения. Как и обычные муфты, пресс-фитинги могут иметь форму крестовины, тройника, переходника, заглушки для создания поворотов и разветвлений.

Пресс-фитинг состоит из гильзы и кольца, которые разделены с помощью штуцера и уплотняющих сальников, помещённых в металлический корпус. С помощью этого элемента можно создать прочное соединение, выдерживающие высокие гидравлические и статические нагрузки со стороны рабочей среды, грунта или бетона.

Как выполняется монтаж

Для монтажа соединительных элементов обжимного типа применяется специальный пресс для фитингов металлопластиковых труб, который при необходимости можно заменить ручными пресс-клещами или приспособлениями автоматического типа. Многие современные модели ручных пресс-клещей, которые оптимально подходят для использования в домашних условиях, имеют специальные обозначения, позволяющие подобрать такой инструмент по степени функциональности.

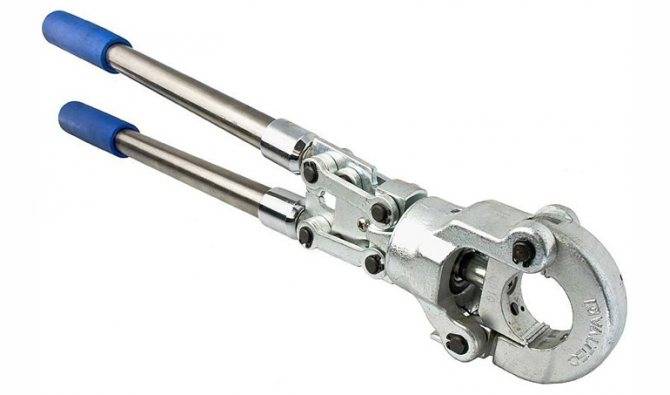

Механические клещи с длинными рукоятками

Ручные пресс-клещи могут маркироваться следующим образом.

• OPS – инструмент имеет в оснащении фиксатор ступенчатого типа, при помощи которого можно регулировать оказываемое на пресс-фитинг усилие.
• APC – инструмент с такой маркировкой обладает опцией автоматического контроля за процессом обжима фитинга. Особенность пресс-клещей, на которые нанесена такая маркировка, заключается в том, что их зажимные элементы не откроются до тех пор, пока процесс обжима не будет завершен.
• APS – пресс-клещи, на которые нанесена такая маркировка, сами распределяют усилие, создаваемое ими на поверхность обжимного фитинга. Значение такого усилия определяется размером пресс-фитинга.

Ручной гидравлический пресс для опрессовки фитингов

Для опрессовки гильз различного диаметра используются сменные головки нужного калибра

1. Торец металлопластиковой трубы, на который будет монтироваться пресс-фитинг, обрезается строго под углом 90 градусов к ее оси. Для выполнения такой процедуры лучше всего использовать специальный труборез.
2. При помощи калибратора на обрезанном торце трубы исправляются вмятины, с него снимается фаска.
3. На обработанный конец трубы надевается гильза, а в ее внутреннюю часть вводится штуцер фитинга. Торец трубы после проведения этой операции максимально плотно соприкасаться с упором на корпусе соединительного элемента.
4. После выполнения всех вышеперечисленных процедур осуществляется обжатие гильзы пресс-фитинга вокруг внешней поверхности трубы.

Труба обрезается с помощью специальных ножниц

Снимается фаска и калибруется конец трубы

Одеваются уплотнительные кольца и обжимная гильза

Гильза обжимается в месте соединения специальными пресс-клещами

Виды

Классификация пресс-клещей:

• Ручные механические.
• Гидравлические.
• Электрогидравлические.

Ручные бывают двух типов: мини и стандарт.

По назначению оборудование подразделяется на профессиональное и непрофессиональное (бытовое).

Ручные механические

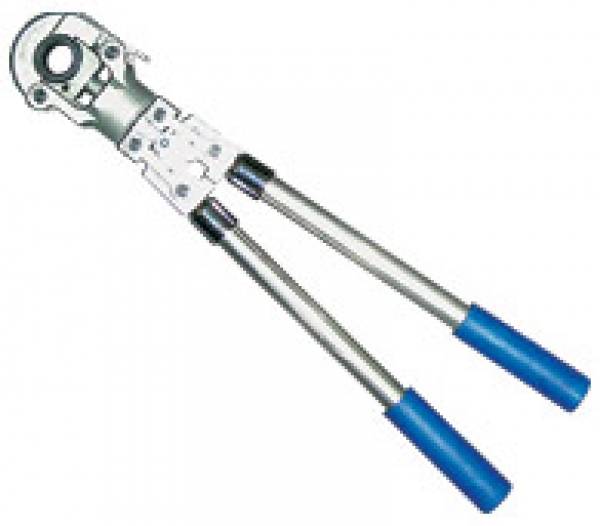

Самый простой аппарат для обжима труб небольших диаметров – ручные мини-клещи. Применяются для обжима труб до 20 мм. Практически такие диаметры используются для внутридомовой разводки горячей и холодной воды. Для отопления уже требуется больший диаметр. Аппарат компактный, весит около 2,5 кг плюс насадка, стоит недорого. Работать мини-аппаратом легко и просто, но при большом объеме работ руки устают. Поэтому он годится только для выполнения небольших объемов работ в доме или квартире.

Стандартное устройство крупнее, имеет удлиненные телескопические ручки. Усилие на обжимную головку передается при помощи шестеренчатой передачи – это помогает регулировать усилие при зажимании фитинга. Особых навыков работа со стандартными опрессовщиками не требует. Ограничение по применению – обжимать можно трубы с внешним диаметром до 25 мм (редко до 32 мм). Такими пресс-клещами можно смонтировать разводку отопительной системы в домашних условиях. Выполнить большой объем монтажных работ подобной конструкцией утомительно.

Гидравлические

Существуют гидравлические модели клещей. В одну из ручек аппарата встроен гидроцилиндр. При сведении ручек в гидроцилиндре создается высокое рабочее давление, передающее усилие на обжимную головку. Работа на таком аппарате требует меньших физических усилий, им можно опрессовать трубы чуть большего диаметра – до 32 мм. Недостатки – значительная цена и необходимость в регулярном техобслуживании.

Электрогидравлические

Самые мощные модели прессового инструмента для металлопластиковых трубопроводов – электрогидравлические. Мускульное усилие работника в них заменяется работой электропривода и гидравлической системы. Такие прессы можно применять для опрессовки фитингов на магистралях Ø 108 мм. Следует иметь в виду, что с увеличением диаметра надежность соединения немного уменьшается. Модели с электроприводом иногда называют пресс-пистолетом – у них нет рукояток, они больше напоминают по форме обыкновенную дрель с насадкой.

Аппараты с электроприводом выполняют ровный и очень аккуратный обжим и самое качественное (прочное и герметичное) соединение из всех видов инструмента.

Чаще всего встречаются более компактные аппараты для обжима соединителей диаметром до 50 мм и мощные громоздкие конструкции для больших размеров. Все инструменты с электроприводом имеют высокую производительность, уменьшают трудозатраты и ускоряют процесс монтажа труб. Устройства комплектуются набором насадок для обжима соединителей нескольких близких диаметров.

Электрические модели подразделяются на три вида по способу электропитания:

Сетевые. Работают от бытовой сети 220 В.

Аккумуляторные. Получают питание от аккумуляторов, выполняют в зависимости от диаметра от 50 до 100 обжатий (некоторые модели до 400 обжатий). Аккумулятор заряжается от сети 220 В. Работать без провода удобнее, но производительность аппарата ниже – аккумулятор при большой загрузке требует перезарядки.

Универсальные модели могут работать и от сети, и от аккумуляторов.

Какой вид лучше для труб из металлопластика

Строго говоря, трубам из металлопластика все равно, с помощью каких пресс-клещей их монтировали. Но не все равно людям, выполняющим монтаж и в дальнейшем эксплуатирующим систему отопления или водоснабжения. Идеальное качество получается при работе электрическим инструментом, но и надежность правильного обжима ручным инструментом не вызывает сомнений. Поэтому выбор аппарата зависит от диаметра труб и объема работы.

Полезные сокращения при выборе оборудования для монтажа

Планируя покупку пресс клещей, довольно часто можно встретить различные сокращения, которые указывают на дополнительные опции и комплектацию инструмента. Зная расшифровки таких аббревиатур намного легче правильно сделать выбор. Основные буквосочетания таковы:

• APC – это специальная система, что контролирует процесс соединения. Пресс нельзя будет открыть до завершения опрессовки;
• APS – система равномерного распределения прилагаемых усилий в зависимости от размера фитинга;
• OPS – система позволяющая увеличить прилагаемые усилия.

Электромеханические пресс клещи

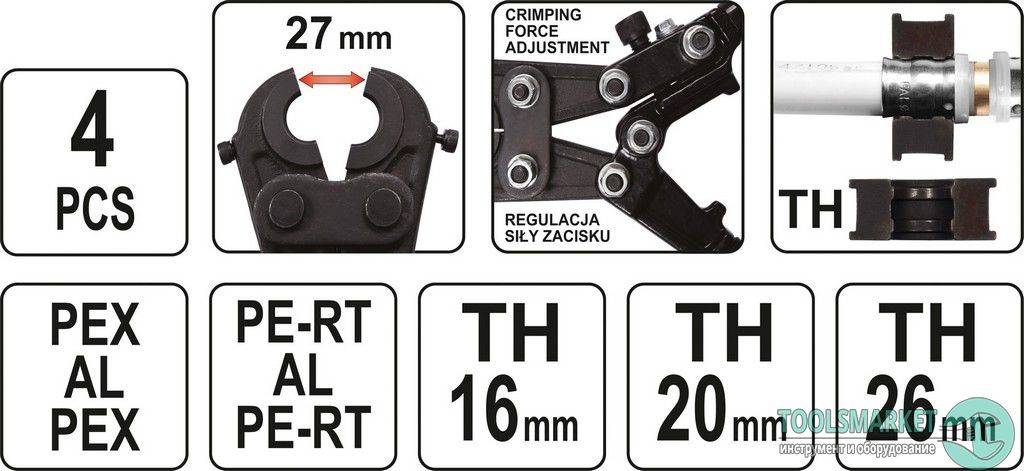

Насадки и профили для металлопластика имеют сокращения ТН.

Техника безопасности при работе с пресс-приборами

Для использования пресс-клещей в быту не требуются специфические знания или большой опыт работы. Нужно просто внимательно изучить инструкцию по эксплуатации и четко соблюдать все, что там написано. Не стоит применять агрегат в помещениях с высокой влажностью. Сырость плохо воздействует на металл и приводит к заеданию и некорректной работе инструментов.

Процесс опрессования желательно проводить в удобной, практичной одежде, а руки защищать плотными строительными перчатками. Чтобы избежать травм и повреждений, нельзя допускать попадания в рабочий механизм частей одежды и конечностей. Соблюдение этих простых правил поможет совершить обжим аккуратно, не повредив при этом ни себя, ни инструмент.

Эксплуатационные характеристики труб из металлополимеров

Под металлополимерными сантехническими трубами ГОСТ Р 53630-2022 подразумевает изделия, которые сшиты двумя или более чередующимися слоями разнородных материалов – пластика (полиэтилена или полипропилена) и металла (чаще всего – алюминия).

Такие трубы подразделяются на два класса – воспринимающие или не воспринимающие динамические нагрузки.

Во втором случае эксплуатационные параметры определяют по техническим требованиям ГОСТ 32415-2013.

К таким параметрам относятся:

• Номинальное давление, на которое рассчитан трубопровод;
• Наименьшая длительная прочность;
• Гидростатическое напряжение в стенке трубы.

Соответственно данным показателям рассчитываются значения предельного отклонения и овальности стенок трубопровода, которые приводятся в ГОСТ 32415-2013.

По указанным показателям подбирают исполнение и материал трубопроводной арматуры – фитингов компрессионного или прессового типов.

Работоспособность металлопластиковых труб устанавливается в зависимости от их эксплуатационного класса:

Соответственно вышеуказанных нормативных данных определяют усилие обжима, принимают технологию и инструмент для опрессовки труб .

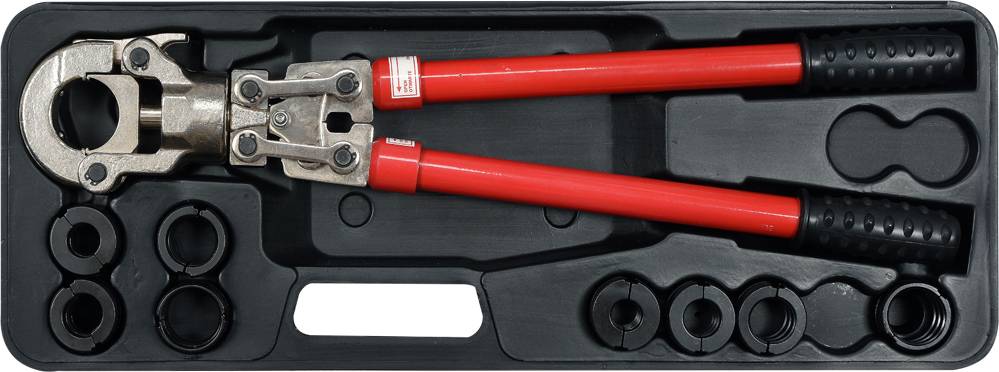

Набор пресс клещи CTF

В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема.
Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.

Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.

Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.

Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.

Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?

Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.

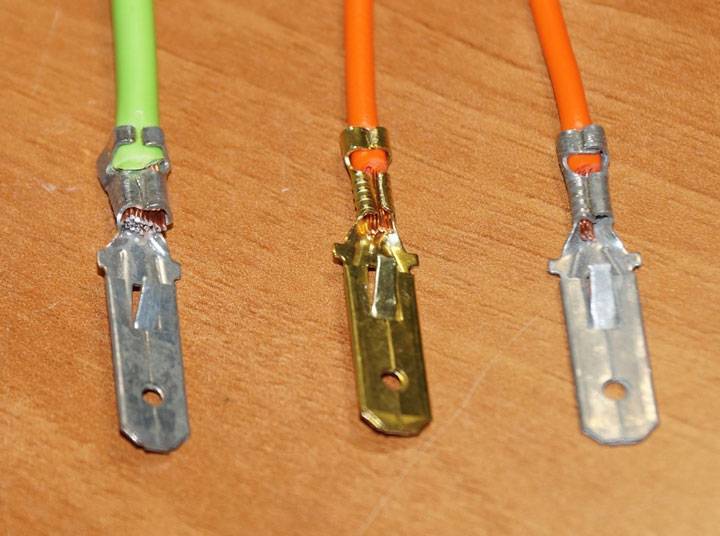

При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.

А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.

Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?

А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.

Модель пресс клещей CTF в своей конструкции также имеет:

храповый механизм

регулировку усилия сжатия матриц

Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.

Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.

На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.

Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.

Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.

Также клещи ctf имеют:

механизм разблокировки из любого положения

кнопку фиксации рукояток

Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.

Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.

Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.

В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.

Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.

Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей.
Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Виды

Классификация пресс-клещей:

• Ручные механические.
• Гидравлические.
• Электрогидравлические.

Ручные бывают двух типов: мини и стандарт.

По назначению оборудование подразделяется на профессиональное и непрофессиональное (бытовое).

Ручные механические

Самый простой аппарат для обжима труб небольших диаметров – ручные мини-клещи. Применяются для обжима труб до 20 мм. Практически такие диаметры используются для внутридомовой разводки горячей и холодной воды. Для отопления уже требуется больший диаметр. Аппарат компактный, весит около 2,5 кг плюс насадка, стоит недорого. Работать мини-аппаратом легко и просто, но при большом объеме работ руки устают. Поэтому он годится только для выполнения небольших объемов работ в доме или квартире.

Стандартное устройство крупнее, имеет удлиненные телескопические ручки. Усилие на обжимную головку передается при помощи шестеренчатой передачи – это помогает регулировать усилие при зажимании фитинга. Особых навыков работа со стандартными опрессовщиками не требует. Ограничение по применению – обжимать можно трубы с внешним диаметром до 25 мм (редко до 32 мм). Такими пресс-клещами можно смонтировать разводку отопительной системы в домашних условиях. Выполнить большой объем монтажных работ подобной конструкцией утомительно.

Гидравлические

Существуют гидравлические модели клещей. В одну из ручек аппарата встроен гидроцилиндр. При сведении ручек в гидроцилиндре создается высокое рабочее давление, передающее усилие на обжимную головку. Работа на таком аппарате требует меньших физических усилий, им можно опрессовать трубы чуть большего диаметра – до 32 мм. Недостатки – значительная цена и необходимость в регулярном техобслуживании.

Электрогидравлические

Самые мощные модели прессового инструмента для металлопластиковых трубопроводов – электрогидравлические. Мускульное усилие работника в них заменяется работой электропривода и гидравлической системы. Такие прессы можно применять для опрессовки фитингов на магистралях Ø 108 мм. Следует иметь в виду, что с увеличением диаметра надежность соединения немного уменьшается. Модели с электроприводом иногда называют пресс-пистолетом – у них нет рукояток, они больше напоминают по форме обыкновенную дрель с насадкой.

Аппараты с электроприводом выполняют ровный и очень аккуратный обжим и самое качественное (прочное и герметичное) соединение из всех видов инструмента.

Чаще всего встречаются более компактные аппараты для обжима соединителей диаметром до 50 мм и мощные громоздкие конструкции для больших размеров. Все инструменты с электроприводом имеют высокую производительность, уменьшают трудозатраты и ускоряют процесс монтажа труб. Устройства комплектуются набором насадок для обжима соединителей нескольких близких диаметров.

Электрические модели подразделяются на три вида по способу электропитания:

Сетевые. Работают от бытовой сети 220 В.

Аккумуляторные. Получают питание от аккумуляторов, выполняют в зависимости от диаметра от 50 до 100 обжатий (некоторые модели до 400 обжатий). Аккумулятор заряжается от сети 220 В. Работать без провода удобнее, но производительность аппарата ниже – аккумулятор при большой загрузке требует перезарядки.

Универсальные модели могут работать и от сети, и от аккумуляторов.

Какой вид лучше для труб из металлопластика

Строго говоря, трубам из металлопластика все равно, с помощью каких пресс-клещей их монтировали. Но не все равно людям, выполняющим монтаж и в дальнейшем эксплуатирующим систему отопления или водоснабжения. Идеальное качество получается при работе электрическим инструментом, но и надежность правильного обжима ручным инструментом не вызывает сомнений. Поэтому выбор аппарата зависит от диаметра труб и объема работы.

Выводы и полезное видео по теме

Ролик подробно описывает, как правильно пользоваться ручными пресс-клещами для обжимки металлопластиковых труб. Автор дает полезные советы по эксплуатации оборудования и делится некоторыми секретами качественной обработки деталей для их последующего монтажа в систему подачи воды и отопления.

Видео-материал посвящен обжимному инструменту, работающему на гидравлике. Основным достоинством представленной модели является разъемная конструкция рабочей головки.

Это позволяет использовать пресс-клещи даже в неудобном месте и быстро осуществлять качественную опрессовку трубы. Прибор имеет специальный клапан, ограничивающий базовое давление.

Пресс-клещи, работающие на электрике, обладают массой достоинств и позволяют быстро осуществлять большое количество обжимных мероприятий. Головка делает полный оборот вокруг своей оси и легко адаптируется к сложным эксплуатационным условиям.

К минусам оборудования можно причислить внушительный вес, обязательное наличие под рукой розетки подключения к электросети и довольно высокую стоимость. Говорят, что для разовых ремонтно-монтажных работ нет смыла покупать оборудование такого уровня. Лучше взять его в аренду или вообще ограничиться обычной ручной моделью.

Ознакомившись с вышеизложенной информацией, подобрать подходящие пресс-клещи будет очень просто даже тем, кто редко занимается ремонтно-монтажными работами. Дополнительную консультацию дадут клиенту продавцы уже на месте в магазине.

Покупать слишком дешевый безымянный инструмент не стоит. Он не сможет обеспечить обжим надлежащего качества и быстро выйдет из строя.

Лучше обратить внимание на модели, выпущенные признанными мировыми брендами. Они делают свою продукцию из высокопрочных современных материалов и всегда предоставляют гарантию на определенный срок эксплуатации, техническое обслуживание и профессиональные ремонтные услуги

Хотите поделиться собственным опытом в сборке трубопроводов с использованием пресс-клещей? Вам известны технические тонкости, которыми есть смысл поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте тематические фото.
