Как сделать дренаж вокруг фундамента дома своими руками

Разновидности систем защиты фундамент

Пластовый дренаж

Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:

• однослойная – песок или щебень;
• двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.

Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.

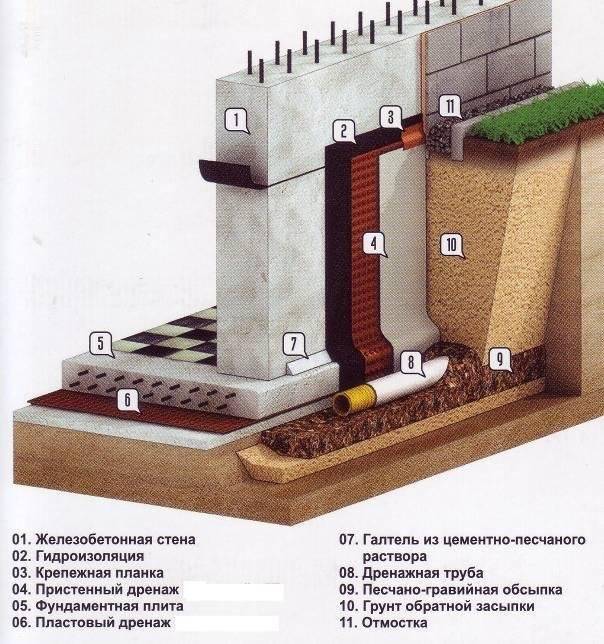

Устройство пластового дренажа

Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.

Пристенный дренаж

Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.

Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.

Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

Устройство пристенного дренажа

Технология устройства пристенного дренажа имеет следующие этапы:

• рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
• засыпка и разравнивание песчаной подушки;

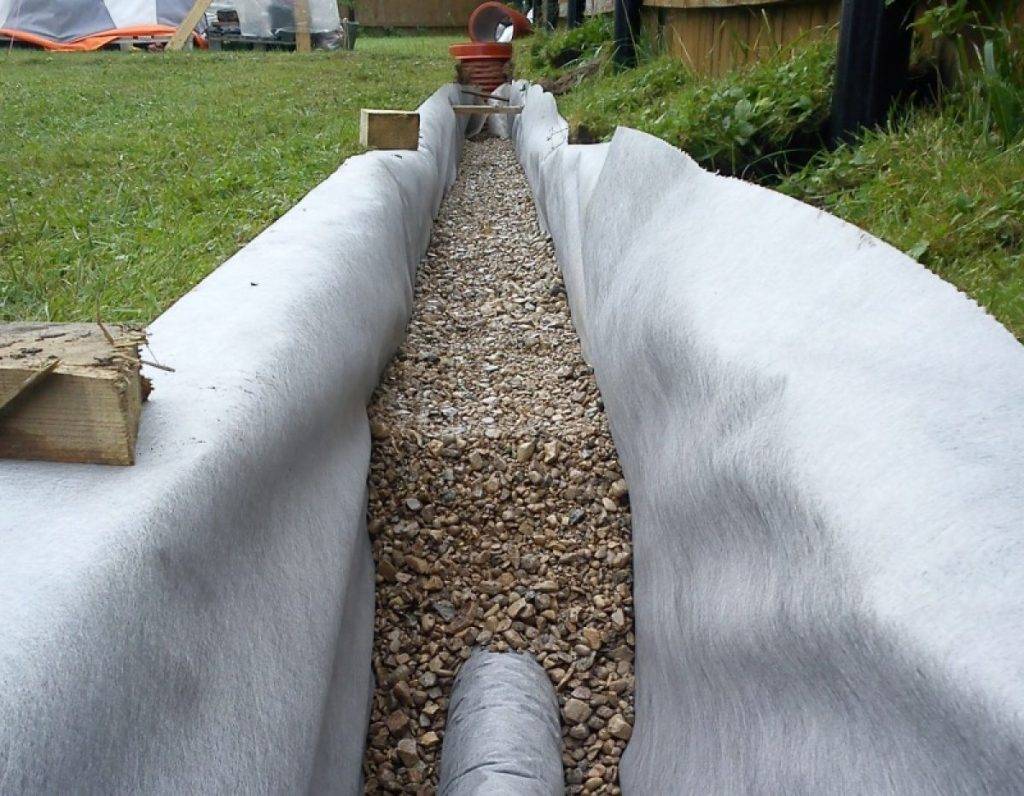

• укладывание геотекстиля, края полотна должны выступать из траншеи;
• насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
• укладываются перфорированные ПВХ трубы;
• дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
• в самой низкой точке сети оборудуется выводящий колодец;
• трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
• система засыпается речным песком, который хорошо трамбуется.

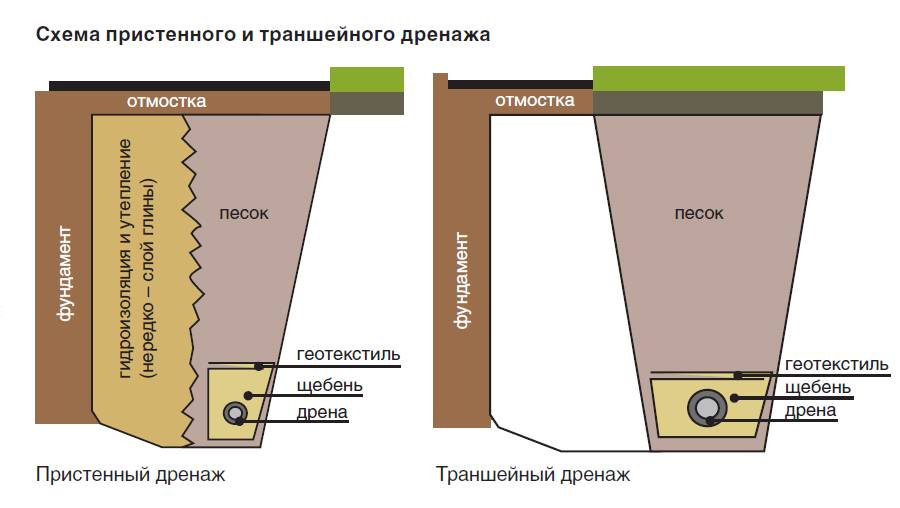

Отличия в устройстве пристенного и траншейного дренажа

Кольцевой дренаж

Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).

Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.

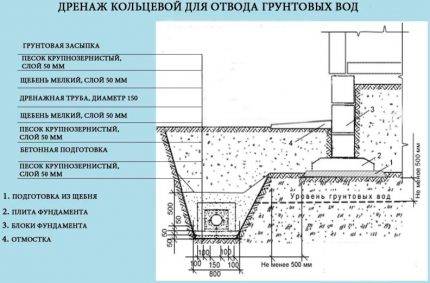

Кольцевой дренаж

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

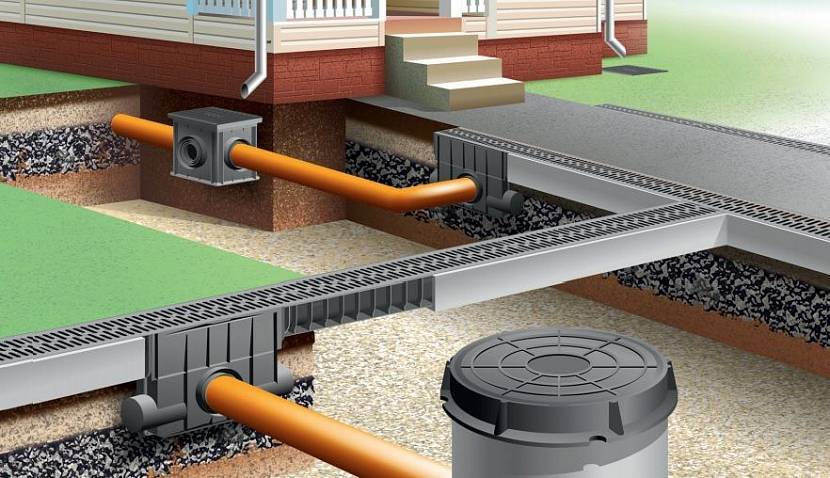

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

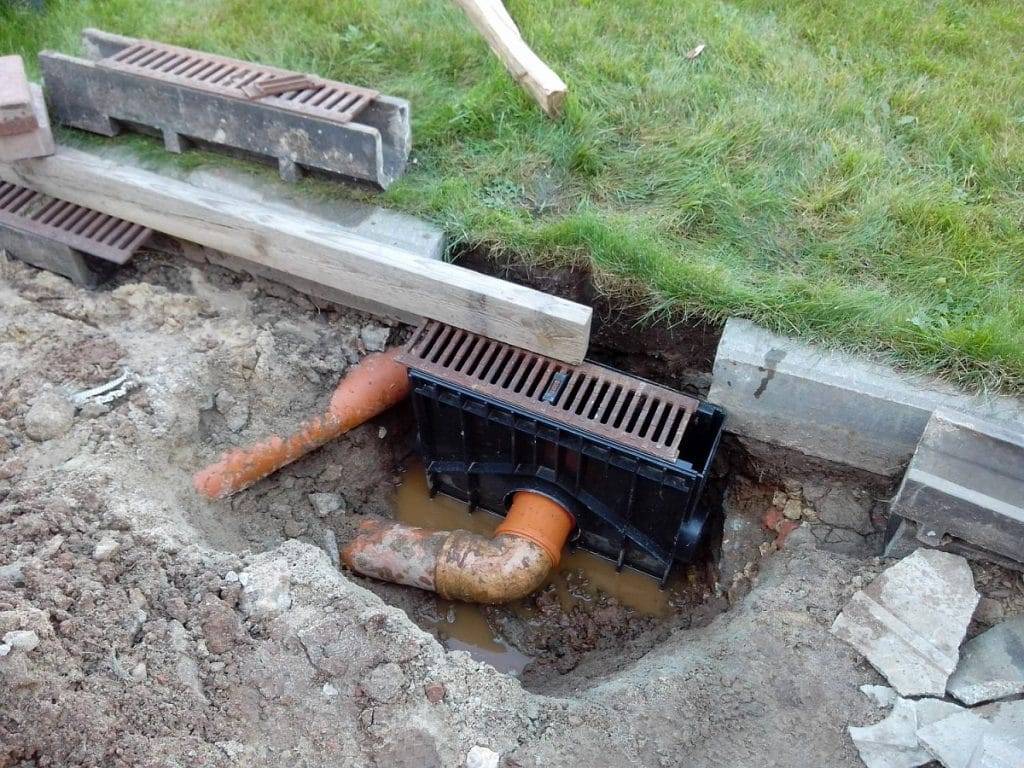

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

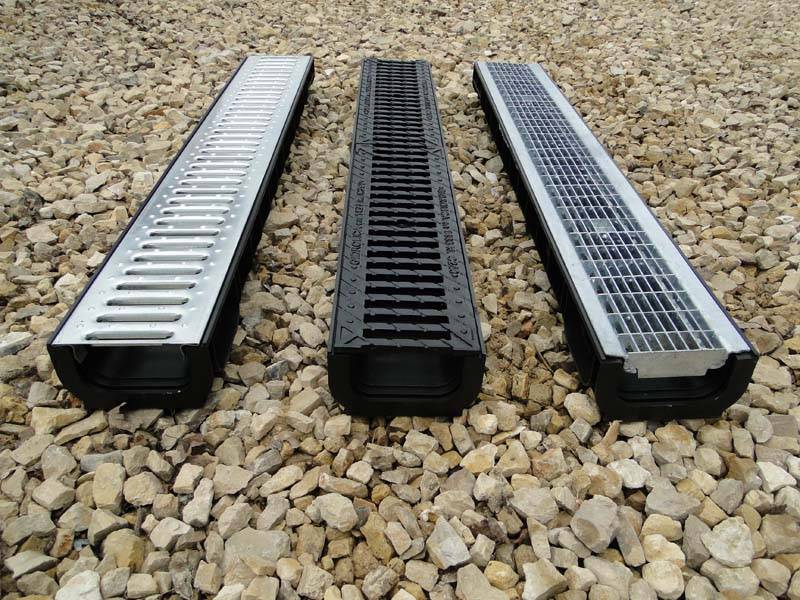

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

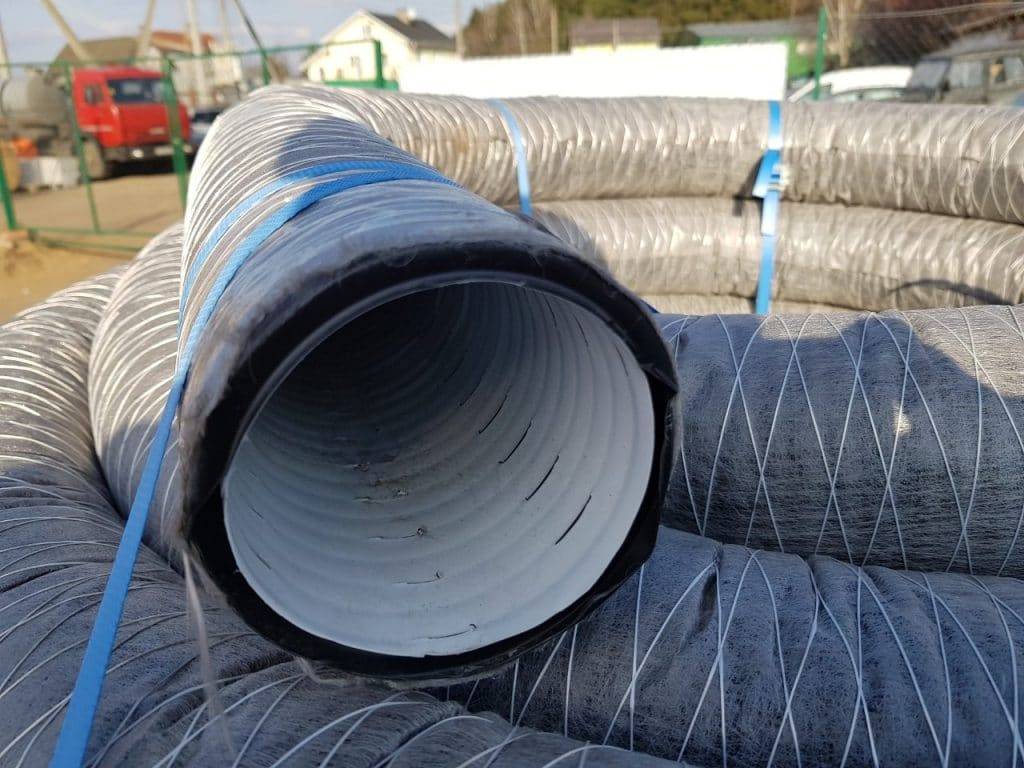

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Что из себя представляет дренаж

Дренаж – это система, которая отводит избыточное количество влаги от здания при помощи конструкции из труб. Существует мнение, что для эффективного сбора воды достаточно лишь отмостки, но специалисты в этой области рекомендуют устанавливать полноценную дренажную систему, позволяющую обеспечить гораздо лучшую защиту здания от пагубного воздействия влаги.

Какой бы красивой ни была отмостка, она не защитит полностью дом от воздействия влагиИсточник pinterest.at

Дренажная система для дома может быть трех видов:

• Открытая. Является конструкцией, где в качестве отводящих дренов используются траншеи открытого типа, глубина и ширина которых составляет 0,5 метра. Это самый простой в исполнении вариант дренажа для самостоятельной установки. К недостаткам такой системы можно отнести неэстетичный вид, а также ненадежность сооружения, которое потребует дополнительного укрепления стенок специальными лотками;
• Засыпная. Это конструкция, где подготовленные траншеи засыпаются крупнодисперсным щебнем или бутом, а поверх накладывается дерн. Преимущество такого дренажа – долгий срок службы и простота в установке. Кроме плюсов существуют и минусы: низкая пропускная способность, невозможность проведения технического обслуживания;
• Закрытая. Осуществляется путем укладки в землю дренажных труб с отверстиями. Такая система отличается эффективностью и отсутствием недостатков других систем. Ее минус – достаточно сложная в исполнении установка.

Закрытую дренажную систему сложно сделать правильно без определенных навыков и знанийИсточник handmaster.ru

Виды дренажа

Дренажные системы условно разделяют на три вида:

• Вертикальная схема. Применяется для бассейнов и шахт, понижения воды в цокольных и подвальных помещениях. Оборудуется насосами и колодцами для водоотвода с откачкой жидкости.
• Горизонтальная схема. Имеет множество подвидов в зависимости от признака классификации. Состоит из водосбора, водоотвода и водоприемной части.
• Комбинированная система.

Горизонтальная схема наиболее часто применяется для отвода влаги от фундаментов. В зависимости от расположения здесь выделяют следующую классификацию:

• поверхностный (система траншей и канав) дренаж для удаления атмосферных осадков и поверхностных грунтовых вод (верховодки);
• подземный дренаж (пристенный, кольцевой) для отвода влаги от подошвы фундамента и по всей его высоте.

При выборе и проектировании дренажной системы необходимо руководствоваться СП «Земляные сооружения, основания и фундаменты», а именно пунктом 5 «Водопонижение, организация поверхностного стока, водоотвод и дренаж».

Водный настой цветков одуванчика

Это прекрасное косметологическое средство. Оно избавляет от веснушек и пигментных пятен. Настой использую как обыкновенный лосьон для лица. Протираю им очищенную кожу утром и вечером. Он освежает и тонизирует кожу, снимает отечность.

Большую горсть свежих или высушенных соцветий одуванчика заливаю стаканом кипятка. Настаиваю в течение 1-2 ч. (лучше в термосе). Остужаю и процеживаю.

ПОЛЕЗНЫЕ СВОЙСТВА ОДУВАНЧИКА — ВИДЕО

Одуванчик – полезные свойства

Watch this video on YouTube

Виды дренажных систем

Необходимость и назначение

Дренаж — это такое мероприятие, которое помогает:

• сохранить в целости и сохранности ландшафтный дизайн;
• продлить срок эксплуатации дома и подсобных строений;
• эффективно бороться с силами морозного пучения;
• избежать возникновения очагов мха, плесени и затхлого запаха;
• выращивать какие угодно культуры, а не только привычные к чрезвычайной влажности.

Дренаж нужен любым садоводам, огородникам и просто застройщикам. Если даже субъективных признаков чрезмерного увлажнения нет, они могут появиться внезапно после строительства или изъятия части грунта, при рытье колодца и так далее. Выполнить необходимые работы можно даже своими силами. Причем, как показывает практика, самостоятельный дренаж ничуть не хуже профессиональных решений. В нем активно используются современные материалы и методы устранения излишней сырости.

Кроме того, эта мера позволяет избежать всплытия септиков, стабилизировать работу канализации, сделать использование участка комфортнее. По непрерывно влажной земле ходить тяжело и неприятно, приходится тратить время на очистку обуви.

Обязательны дренажные сооружения:

• на ровных участках, с которых нет естественного стока;
• в низинах;
• при наличии выраженного уклона;
• при вытеснении нормальных растений влаголюбивыми культурами;
• на глинистых почвах и суглинках, почти не позволяющих дождевой и талой воде уходить поглубже.

Обустройство внешнего дренажа вокруг фундамента

Внешняя система отвода имеет замкнутую линию, огибающую весь дом по периметру. Конструкция предусматривает наличие специального резервуара, в который вода будет направлена с поверхности под наклоном самотеком. Для этого емкость для сбора должна находиться в самой нижней точке. В качестве такого резервуара с успехом можно использовать пластиковую бочку или же потребуется смонтировать сборный колодец. Для обустройства дренажа подвала или отдельного погреба нужны:

1. Перфорированные водоотводящие трубы, размер которых не должен превышать 150 миллиметров в диаметре.
2. Колодец смотровой, расположенный по углам периметра. В качестве такого колодца часто используют трубу большого диаметра, например пятисотку.
3. Соединительные элементы, угловые фитинги и тройники.
4. Строительный сыпучий материал: песок, гравий или щебень.

Вдоль стен здания выкапывается траншея небольшой ширины, примерно в два штыка лопаты. А глубина должна быть ниже уровня подошвы здания. Стены цоколя и фундамента должны быть обработаны битумной изоляцией с утеплителем. Дно траншеи замащивают геотекстилем таким образом, чтобы его край мог укрыть и положенную трубу. На материал насыпают слой гравия, затем укладывается труба. Монтируют колодцы, система соединяется в кольцо. Трубы засыпаются сверху гравием и накрываются геотекстилем.

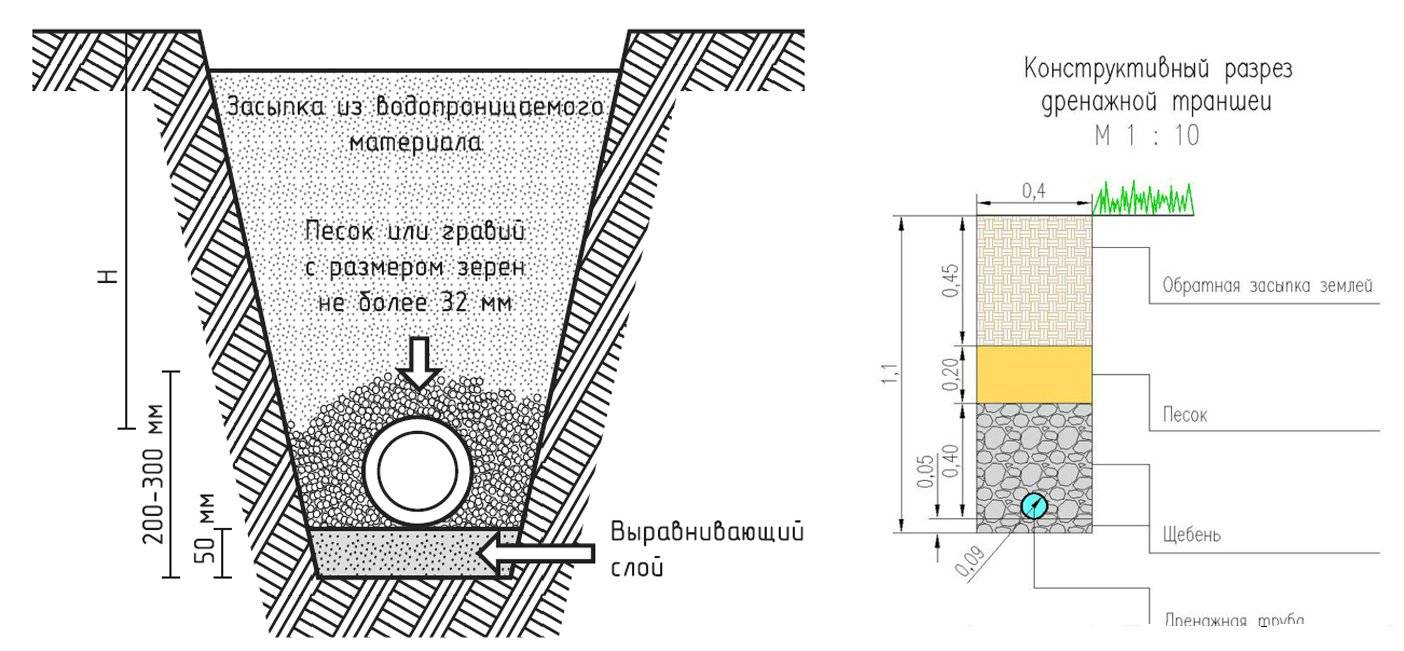

Траншею засыпают грунтом вперемешку с песком и щебнем. Одновременно проводят работы по устройству пристенного дренажа вокруг фундамента, который под наклоном будет уводить воду от кольца в специальный резервуар.

Выполнить дренаж цокольного этажа, подвала или подземного гаража своими руками можно, главное – внимательно изучить процесс осушки грунта и особенности каждого вида дренажа. Подготавливайте материалы и инструмент и не бойтесь экспериментировать.

Навигация по записям

Расчет специальной водоотводной конструкции

Когда запаслись всеми нужными материалами, приступаем к расчетам специальной водоотводной конструкции

нашего участка. Нам понадобится высчитать глубину закладки труб и колодцев и идеальные уклоны трубопроводов.

В большинстве случаев водоотвод фундамента

устраивается на 0,3-0,5 м., ниже конструкции опоры. Трубы следует устанавливать под таким уклоном, дабы вода из них быстро добиралась до коллектора – в большинстве случаев это 20 мм., для любого погонажного метра.

Следует найти высшую и нижнюю точки участка. В верхней (в основном, наивысший угол постройки) разместим место сосредоточения вод, а в другой поставим колодец для приёма. Аналогичным образом, мы создадим природный уклон, что освободит нас от потребности приобретать добавочные насосы.

Что нам понадобится из инструментов?

2 лопаты – совок и штыковка, кирка, перфаратор и тачка для вывоза земли и привоза щебёнки.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

• суглинки и глина – от 0,003 и более;
• песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Как самостоятельно сделать пристенный дренаж

Если есть угроза подтопления фундамента здания в результате сильных дождей или таяния снега, нужно подумать над тем, чтобы обустроить дренаж пристенный.

Он обеспечит отведение лишней влаги от дома, продлит срок его эксплуатации.

Рассматриваемый вид дренажа будет актуальным в таких случаях:

Сооружение пристенного дренажа

• расположение нижней части фундамента ниже предполагаемого уровня залегания грунтовых вод;
• расположение пола подвального помещения ниже, чем на расстоянии полуметра от уровня грунтовых вод;
• устройство эксплуатируемых зданий и помещений в суглинистых либо глинистых почвах, вне зависимости от уровня залегания грунтовых вод;
• нахождение дома в зоне капиллярного увлажнения, размещение здесь каких-либо иных помещений;
• строительство подвалов или подполий на глинистой и суглинистой почве, если предусмотрено их углубление больше чем на 1,3 метра.

В таких случаях потребуется обустроить пристенный дренаж фундамента.

Он поможет отвести излишки воды, делая эксплуатацию здания более долговечной.

Требования к обустройству пристенного дренажа

Для того, чтобы дренажная система функционировала правильно, важно при ее обустройстве соблюдать общие правила и нормы, регламентирующие эту работу. Они заключаются в следующем:

Они заключаются в следующем:

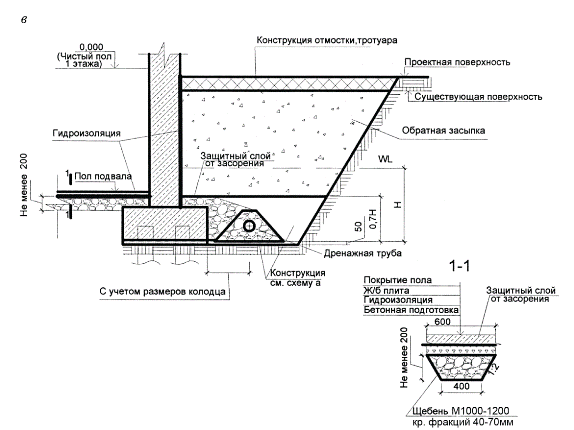

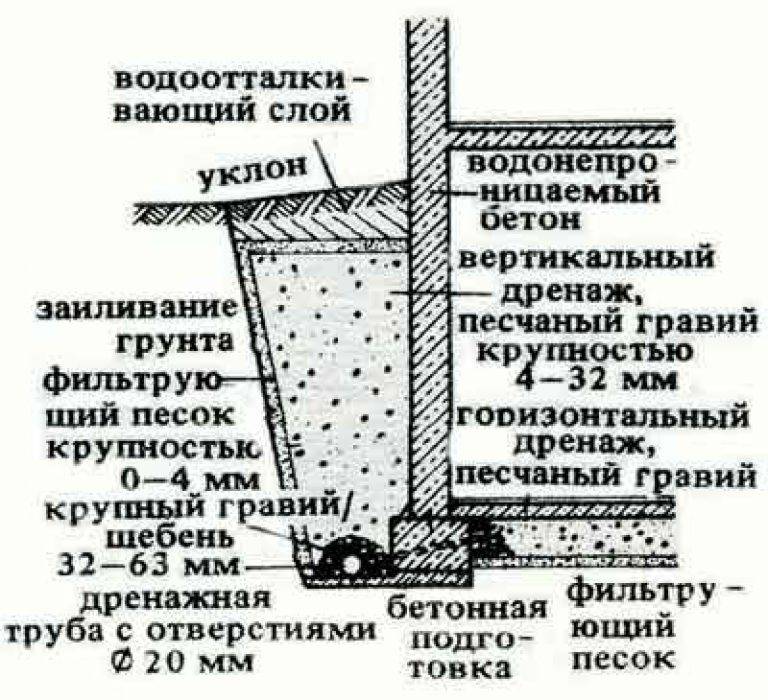

Конструкция пристенного дренажа

• соблюдать уклон дрен — 2 см на метр трубы;
• обеспечить верхнюю точку дрен на одном из углов дома, нижнюю – у дренажного колодца;
• располагать смотровые колодцы в местах углового соединения дренажных труб, а также не далее, чем в 40 метрах друг от друга по прямой линии;
• глубина прокладки дренажных труб должна превышать глубину промерзания в конкретной климатической зоне;

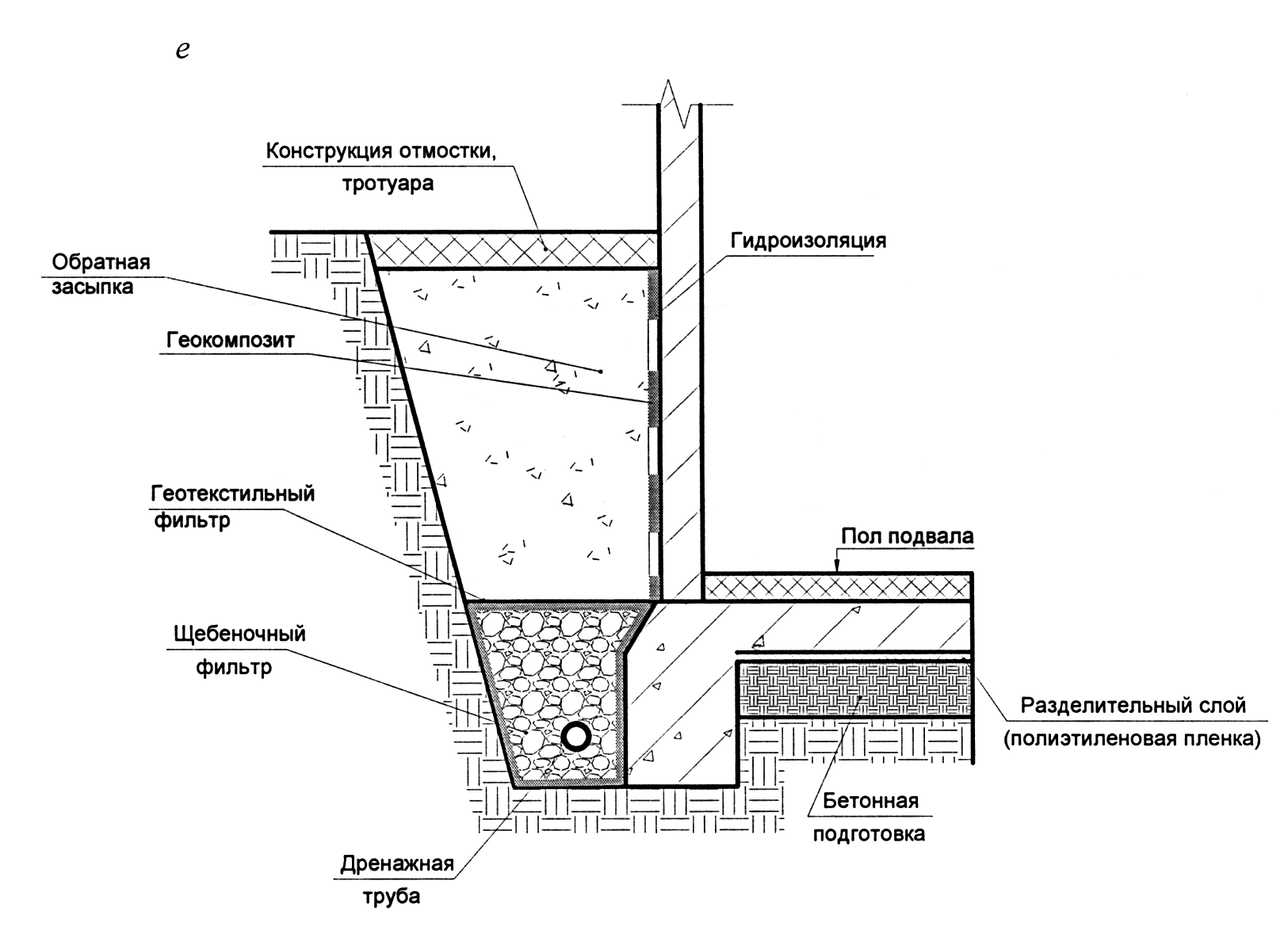

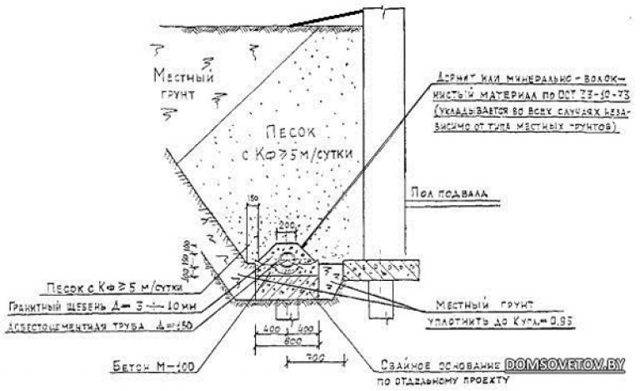

Схема пристенного дренажа

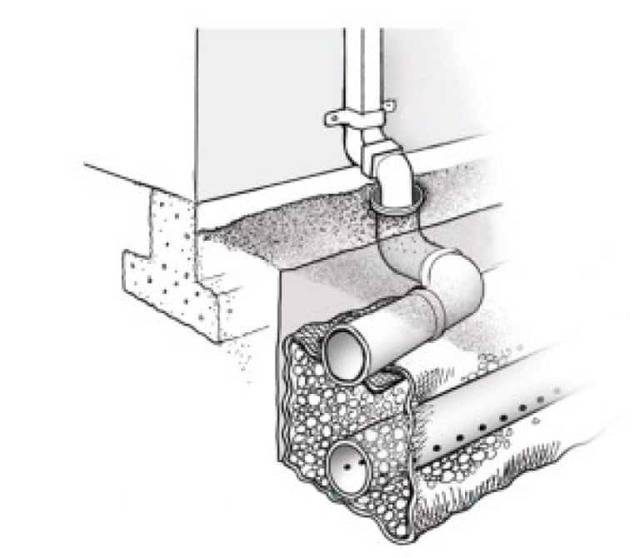

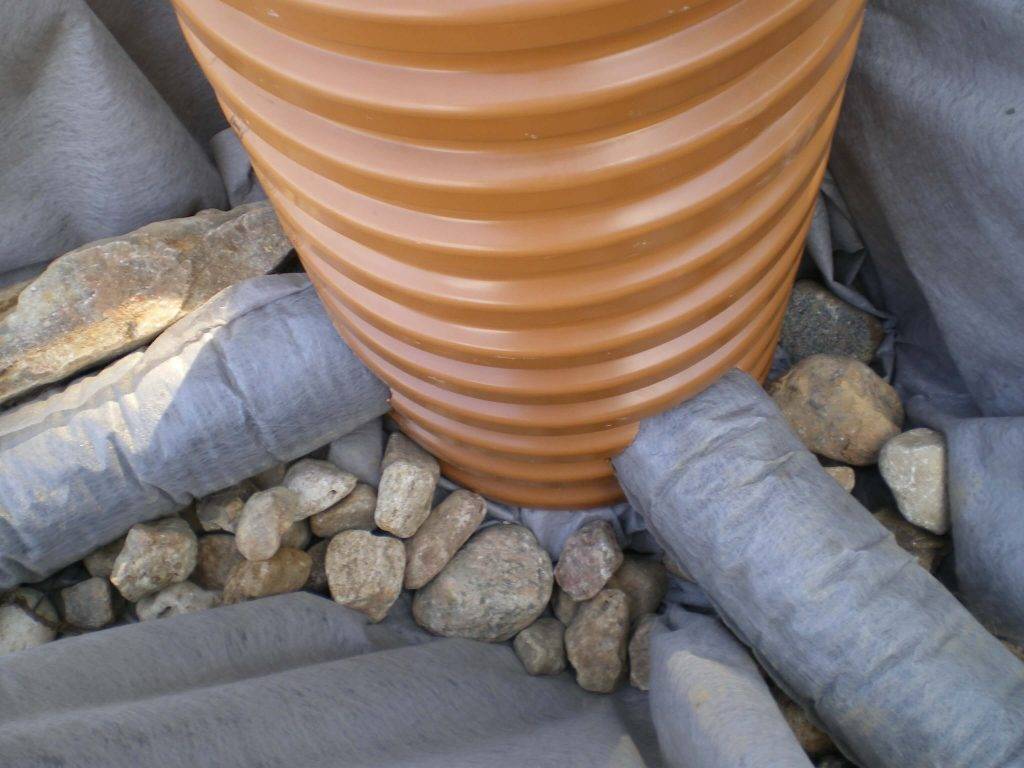

Подключение трубы к дренажному колодцу
