Монтаж газопровода

Газовая труба на участке: какие ограничения существуют для охранной зоны?

На территорию, которая находится в пределах охранной зоны, накладываются определённые ограничения. Рассмотрим их:

• категорически возбраняется возведение различных построек;
• если в пределы охранной зоны газотранспортной коммуникации попадает часть моста, то тогда запрещается его снос или работы по его реконструкции без получения разрешения от соответствующих инстанций;

• запрещается обустройство свалок в охранной зоне;
• запрещается хранить токсичные отходы, кислоты, щёлочи или другие агрессивные химические соединения в пределах охранной зоны;
• возбраняется возводить загораживающие элементы в пределах охранной зоны (например, заборы);
• на территории, которая находятся в пределах такой зоны, ни в коем случае нельзя разводить огонь;
• запрещается обрабатывать почву на глубине, которая превышает показатель в 30 см.

Для газопроводных конструкций, которые находятся в процессе прокладки, утверждение таких зон производится в присутствии собственника участка. Для существующих газотранспортных линий присутствие собственника земельного участка не является обязательным.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Перечисленные особенности важные – они снижают эксплуатационные расходы и делают газопровод более безопасным.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

• подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
• коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
• атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

• ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.
• СНиП 2.03.11-85 – в этом документе указаны правила по защите надземных стальных трубопроводов.

В каждом из перечисленных документов повторяется требование о том, что меры по предотвращению коррозии обязательные.

Полиэтиленовые (полимерные) трубы удобны во всем, начиная с транспортировки. А главное они нейтральные к воздействию агрессивных грунтов и блуждающих токов, которые являются наиболее частыми причинами сокращения срока службы их стальных аналогов. Поэтому использовать их рекомендуют даже в отечественных профильных документах

Так в ГОСТ 9.602. 2005 написано, что укладка стальных труб любого газопровода невозможна, если они не покрыты защитным слоем, для создания которого используются:

• битумные мастики;
• каменноугольные мастики;
• полимерные рулонные материалы;
• полиэтиленовое напыление.

Более подробно вопрос изоляции стальных газопроводов мы рассмотрели в нашей статье: Изоляция стальных газопроводов: материалы для изоляции и способы их нанесения.

Для защиты от блуждающих токов используют катодную поляризацию. Она должна быть выполнена не позже 1 месяца с момента, когда стальной элемент конструкции был уложен в траншею.

Для надземных газопроводов борьба с коррозией должна начинаться еще на этапе проектирования. Так в СНиП 2.03.11-85 сказано, что даже конструкция опор должна быть разработана таким образом, чтобы уменьшить воздействие влаги, ее скопление. А также необходимо исключить скопление и застой агрессивных газов.

И без всего перечисленного газопровод к эксплуатации допущен не будет. То есть, защита от коррозии является не менее важным элементом создания газопровода, чем глубина траншей под газопровод при проведении трубы в частный дом или в любое другое здание.

Преимущества газовых коммуникаций из полиэтилена

Полимерные трубы имеют неоспоримое преимущество перед аналогичными изделиями из стали, поскольку:

• Они абсолютно не подвержены коррозии под воздействием агрессивной окружающей среды. Это обеспечивает более низкую смету расходов, необходимых на строительство, обслуживание и ремонт газопровода.
• Полимер очень легко поддается обработке (резке и свариванию) при необходимости подгонки трубы.
• Технология изготовления полиэтиленовых труб позволяет сделать их внутренние стенки абсолютно гладкими, что значительно увеличивает пропускную способность газопровода.
• В процессе эксплуатации таких труб не происходит снижения их пропускной способности из-за засорения стенок различными веществами, поскольку они очень гладкие и эластичные.
• Полимер, из которого изготавливаются трубы, не способен вступать в химическую реакцию с какими-либо другими химическими веществами. Поэтому газопровод не требует создания дополнительной защиты.
• Полиэтилен не является проводником электрического тока. Именно поэтому трубы, изготовленные из него, не боятся возникновения в них блуждающих токов, которые могли бы привести к аварии в результате взрыва газа. То есть при использовании полиэтиленовых труб для прокладки подземных газовых коммуникаций не нужно помещать их в дорогостоящий стальной футляр, что потребовало бы увеличения стоимости строительства.
• Полиэтиленовые трубы обладают прекрасной гибкостью, что очень хорошо при прокладывании газопроводов методом горизонтально-направленного бурения, когда скважина имеет достаточно крутые повороты для обхождения различных препятствий. Например, максимальный радиус изгиба такой трубы может достигать величины, равной 10 величинам ее наружного диаметра. Это позволяет значительно снизить расходы на приобретение соединительных элементов.
• Полимер имеет вес, который значительно ниже (в 7 раз!) Веса аналогичной трубы, изготовленной из стали. Данное свойство значительно облегчает укладку газопровода, чем значительно удешевляет его строительство.
• Трубы из полиэтилена имеют отличную устойчивость к перепадам температур, что увеличивает надежность газовых коммуникаций. Производители гарантируют, что газопровод из полиэтиленовых труб прослужит 50 и более лет без снижения своих первоначальных эксплуатационных характеристик (это почти в три раза дольше, чем гарантийный срок эксплуатации стальных газовых труб).

Однако, несмотря на все достоинства полимерных труб, существует ряд ограничений, которые не допускают строительства газопроводов с их применением.

В каких случаях не допускается применение полиэтиленовых труб?

Существует ряд условий, которые ограничивают применение полимерных труб при строительстве подземных газопроводов. Запрещается использование полиэтиленовых труб:

1. Если в условиях данной местности возможно промерзание грунта, в результате которого температура стенки трубы может опуститься ниже -15°С (такое возможно при температуре окружающего воздуха ниже -45°С).
2. Если предусматривается протекание по ним сжиженного углеводородного газа.
3. В той местности, где наблюдаются землетрясения, магнитуда которых превышает 7 балов, если невозможно обеспечить ультразвуковой контроль целостности сварных швов.
4. При обустройстве газопроводов наземного (надземного), наружного и внутреннего типов, а также при прокладке труб внутри тоннелей, каналов и коллекторов.
5. При прохождении газопровода над различными преградами, как естественного, так и искусственного происхождения (например, над автомобильными или железными дорогами).

Теперь, имея некоторые знания по выбору типа газопровода и правилам его прокладки, можно начинать прохождение всех этапов по строительству газовых коммуникаций на вашем участке.

Вентиляция и безопасность

При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: «Нюансы установки вытяжных труб для газовой колонки – советы мастера»). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.

Особенности обустройства газопровода на кухне из тонкостенных металлических труб:

• Работа начинается с перекрывания газового крана подачи.
• Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
• Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
• При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
• Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
• При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
• Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
• При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.

Указанными нормативами можно руководствоваться при эксплуатации как уже готовых газовых систем, так и при установке или переносу газопроводов.

Каким должен быть газопровод частном доме?

Все мы знаем о взрывоопасных свойствах газа, поэтому ни о какой самодеятельности в этом вопросе и речи идти не может. Однако вам придется собрать все необходимые документы, сделать проект, подать заявки в соответствующие инстанции и т. д. А значит, приготовьтесь к посещению различных служб и очередям. Рассмотрим все требования, нарушать которые нельзя.

На фото — проект газоснабжения частного дома

Все материалы, начиная от труб и заканчивая сварочными электродами, должны быть высокого качества и иметь сертификаты

Очень важно и расположение всех элементов трубопровода. Разборные соединения должны находиться только на открытых местах

Обязательно обеспечьте свободный доступ к ним. Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта.

Не допускаются и перекосы, все трубы должны проходить строго вертикально, горизонтальные участки имеют наклон 0,002–0,005 м в сторону приборов. Если речь идет о стояке, то в этом случае допускается перекос максимум 2 мм на метр. Располагают их в основном на лестничных клетках или на кухне, а вот в санузлах и жилых комнатах подобное делать запрещено. Особого внимания требуют и краны, необходимо их установить так, чтобы ось пробки была параллельно стене. Нельзя располагать упорную гайку со стороны стены.

Фото труб газоснабжения частного дома

Очень важно выдерживать расстояния. От низа трубы до пола должно быть не менее 2,2 метра, а между верхней стороной газовой трубы и потолком необходимо оставить 10 см свободного пространства

Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль. Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается.

Главный ориентир – нормативная документация

В дальнейшем, во время плановых проверок или при наступлении аварийной ситуации, контролирующие органы будут внимательно осматривать все узлы, начиная от врезки в центральную трубу и заканчивая подключением газового котла, плиты или духового шкафа

И первое, на что они обратят внимание, правильно ли выбран способ монтажа – надземный или подземный

Более приемлемый, но и дорогой способ подводки топлива в дом – подземный. Его практикуют, если в дальнейшем на трубу не повлияют такие факторы, как сейсмоактивность, грунтовые воды, пересекающие путь дорожные покрытия

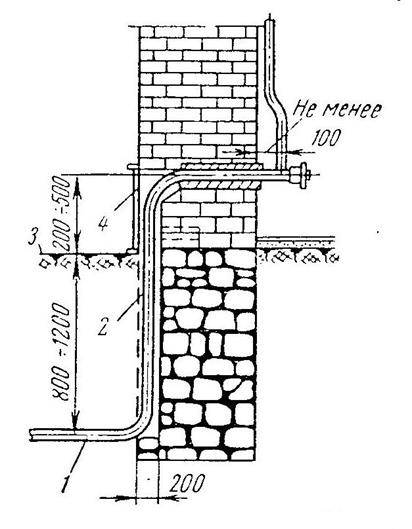

Цокольный ввод – это элемент подземной прокладки, следовательно, далее речь пойдет только о ней.

Но целостность и правильное оборудование выхода газовой трубы из земли важны не только из-за риска получить большой штраф во время проверки. Главное все же – в обеспечении безопасности жильцов дома и всех, кто находится поблизости.

Любое неисправное оборудование грозит серьезной аварией на газопроводе. К тому же при неправильном оформлении цокольного ввода возможна утечка газа, а это – дополнительные траты из семейного бюджета.

Вывод газовой магистрали из-под земли наружу производят непосредственно около стены здания, чтобы обеспечить самый короткий путь до конечной точки – котла, который находится на кухне или в отдельном помещении

Во время прокладки магистральных труб монтажники ориентируются на положения, изложенные в российских нормативных документах. Например, в СНиП 2.04.08-87* рассмотрены все нюансы монтажа полиэтиленовых труб, предпочтительных для частного использования, а также требования к маршрутам их прокладки.

Здесь же регламентируется глубина закладки газопровода – 0,8 м. Исключение составляют территории, на которых не предвидится движение транспорта – 0,6 м. Эти данные необходимо учитывать при выборе размера оборудования для устройства выхода газопровода из земли, хотя заводские изделия обычно подогнаны под стандартную шкалу.

Нежелательно, чтобы поблизости от места монтажа узла ввода присутствовали подземные воды. Если они все же есть, нужно провести мероприятия по предотвращению деформации или всплытия полиэтиленовой трубы.

Конкретную информацию о подземных газопроводах можно почерпнуть из СНиП 42-01-2002. Здесь содержатся полезные материалы об использовании футляров – специальных защитных элементов, а также об условиях использования полиэтиленовых труб.

Интересно, что в одной траншее можно располагать две и даже более газовых магистралей, но так, чтобы была обеспечена возможность свободного доступа к каждой из них при ремонте

Во время укладки труб рабочие могут столкнуться с тем, что газопровод пересекается с другими инженерными сетями. Это не вызывает сложностей, так как допустимое расстояние между сетями – всего 20 см.

Все этапы строительства, от разработки проекта до приемки в эксплуатацию, должны проводиться по нормам СНиП 3.02.01-87, ПБ 12-529-03 и СП 62.13330-2011.

Расстояние от дома до объекта за пределами забора

Решая вопрос о размещении дома на участке, также учитывают расстояние будущего здания до линий электропередач, газопровода, железной дороги и кладбищ. Это позволит обезопасить домочадцев от транспортного шума и испарений от мест захоронений, избежать подтопления и проседания частного здания, расположенного на чрезмерно влажной почве.

До ЛЭП

Для защиты населения от поражений электрическим током из-за случайной деформации проводов по обе стороны ЛЭП устанавливают охранные зоны. В пределах этих сфер запрещено жилищное строительство, возведение дачных и садоводческих товариществ. Если в черте ЛЭП все же оказался дом, его не сносят, а накладывают запрет на реконструкцию и капитальное строительство.

Минимальное расстояние от дома до ЛЭП зависит от ее напряжения

Соблюдение охранных зон ЛЭП также обеспечивает сохранность участка электрической сети от колебаний, возникающих при возведении дома. Безопасное расстояние от забора до линий электропередач определяется, исходя из уровня напряжения, и составляет:

• 35 кВ – 15 м;
• 110 кВ – 20 м;
• 220 кВ – 25 м;
• 500 кВ – 30 м;
• 750 кВ – 40 м;
• 1150 кВ – 55 м.

До водоема

Мечтая о доме возле реки или пруда, нужно определить, входит ли приобретенный участок в водоохранную зону – землю, примыкающую к водному объекту с особой правовой охраной. Установление специального режима направлено на профилактику загрязнения, заиления и засоления почвы, сохранение богатства вод и поддержание естественного биоценоза.

Минимальное расстояние от дома до реки зависит от типа водоема

Возведение дома возле водоема также несет риск его разрушения из-за размещения на размягченной почве. При закладке фундамента учитывают ширину водоохранной зоны реки или моря. Эта территория определяется протяженностью водоема и составляет:

• 10 км – 50 м;
• до 50 км – 100 м;
• свыше 50 км – 200 м;
• для моря – более 500 м.

До газовой трубы

Если на участке располагается наружный газопровод, расстояние между ним и домом должно быть не менее 2-х м. Охранная дистанция для подземных труб определяется, исходя из напора подачи газа. В пределах населенных пунктов, как правило, давление в газопроводе не превышает 0,005 МПа. В этом случае фундамент закладывают на расстоянии не ближе 2-х м от газовой трубы.

В поселке до газовой трубы низкого давления достаточно дистанции 2 м

До дороги

В различных населенных пунктах расстояние между забором и дорогой разнится. В небольших поселках, как правило, этот показатель должен быть не менее 3-х м. Если в местной администрации разрешили отойти от стандартов, все же лучше возвести забор подальше от проезда. Это не только обезопасит жильцов, но и облегчит подъезд к участку.

Лучше держаться подальше от пыли и запахов дороги: минимум пять метров от забора

Говоря о дистанции между забором и дорогой, разделяют понятия «дорога» и «проезжая часть». Первой называют полотно с пешеходной зоной и обочиной, оптимальное расстояние до которой составляет около 3-х м. Под второй рассматривают участок для передвижения транспортных средств. Если земельный участок располагается вблизи магистралей, расстояние до забора должно быть не менее 5 м.

До кладбища

Норма расстояния от кладбища площадью более 20 га до жилого дома – не менее 500 м. Если участок расположен в деревне вблизи небольшого кладбища, жилище должно располагаться в удалении от него не менее чем на 300 м. Для колумбариев, мемориальных комплексов, закрытых мест захоронений допустимое расстояние до жилища составляет 50 м.

Минимальное расстояние до кладбища определяется его размерами

До железной дороги

Грохот и запах от железной дороги не порадуют никого: строим дом не ближе 100 м

Для защиты владельцев участков от шума поездов дистанция от частного сектора до железной дороги должна превышать 100 м. Если железнодорожное полотно располагается во впадине, или компания-перевозчик приняла меры по обеспечению шумовой защиты (установила шумозащитные экраны, заборы), допустимо возведение дома возле путей, но не ближе чем на 50 м.

Надеемся, что изложенные рекомендации помогут Вам сделать правильный выбор размещения дома на собственном участке. В любом случае, лучше убедиться в его правильности, обсудив свои планы с местной администрацией и соседями. Автор текста Мирошников А.П.

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

• внутренней магистрали;
• наружной магистрали населенных пунктов;
• системы автоматизированного управления;
• средств электрохимической защиты;
• регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

Какие виды футляров используют?

Газовики сами определяют, какой вид цокольного ввода оптимален для конкретных условий, они же выбирают защитный футляр и способ его установки.

В зависимости от конфигурации изделия, его помещают в один из футляров:

• гибкий разрезной из полиэтилена;
• металлический.

Оба вида выпускают в базовых условиях.

Для изготовления эластичного футляра используют полиэтиленовую трубу, разрезанную вдоль пополам. При монтаже ее склеивают герметиком, обматывают по всей длине клейкой лентой и зажимают металлическими хомутами.

Чтобы внутрь защитного чехла не попадал мусор или вода, с торцов его запрессовывают герметиком, а затем устанавливают заглушки

Металлический футляр изготавливают из стали и монтируют на изделие в процессе установки ввода в дом. Полость между газовой трубой и чехлом заполняют или пряденым льном, или веревкой, а затем с обоих торцов примерно на 20 см закупоривают мастикой.

Наружную часть покрывают грунтовкой и эмалью по металлу желтого цвета в два слоя – согласно ГОСТ 6465. Такая защита должна предохранять металл от коррозии и быстрого износа

Оба вида футляра должны максимально защищать переход полиэтилен-сталь от внешнего воздействия, а также обеспечивать надежность и стабильность конструкции.
