Расчет глубины прокладки канализации

Для московской области:

минимальная глубина заложения канализации не меньше 110 см.

По карте — 140 см

140 см — 30 см = 110 см

Уклон составит 40 см

2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)

110 см + 40 см = 150 см.

По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.

90 см * 3 = 270 см

Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.

270 см — 150 см = 120 см

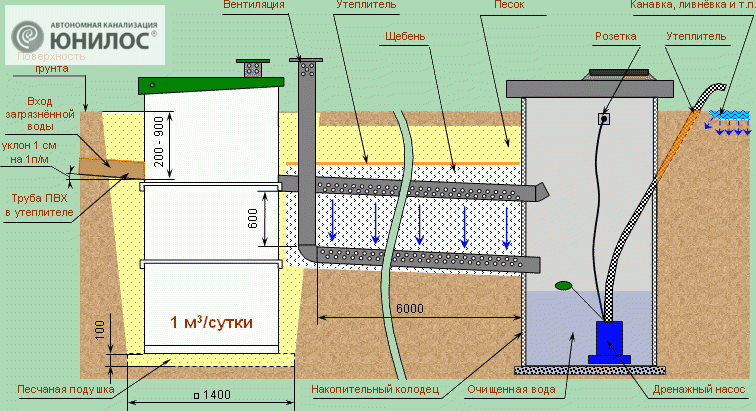

В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.

Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.

Рассмотрим, почему это происходит:

• Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
• Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
• В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.

Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.

Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).

При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.

Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.

Для решения этого вопроса необходимо:

• применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
• осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.

Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.

Монтаж внутренней канализации

Порядок выполнения работ:

1. Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
2. Отдельные подводы от унитаза к стояку.
3. Подсоединение другого оборудования к стоякам выше входов унитаза.
4. Установка сифонов на все саноборудование.
5. Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

• Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
• Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
• Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
• Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
• Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
• Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
• На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
• При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
• Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
• При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
• Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
• Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
• Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

Внешняя канализация частного дома. Вид канализации снаружи

Видеообзор:

Условия проведения согласно нормативным документам

Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:

Схема преимущества полипропиленовых труб перед остальными материалами

1. В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
2. Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
3. При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.

Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:

1. Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
2. Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
3. Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
4. Для соединения отдельных элементов применяют специальную смазку.
5. При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
6. После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
7. В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.

Какие проблемы могут возникнуть при монтаже?

При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:

• структура грунта не дает возможности копки на необходимой глубине;
• в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
• на участке имеется строение, обойти которое не представляется возможным.

В таком случае есть несколько выходов, позволяющих решить эти проблемы:

1. При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
2. При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
3. При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.

Расчет глубины укладки канализационной трубы

Глубина заложения канализационных линий в земле зависит от особенностей грунта, климатических условий, а так же самого материала, который планируется использовать для монтажа канализации.

Чтобы решить вопрос, на какую глубину закапывать канализацию, а также, чтобы прокладка канализационных труб в земле не закончилась катастрофой, необходимо ответить на следующие вопросы:

• какова глубина промерзания грунта на данной местности;
• на какой глубине будет находиться точка входа в септик или коллектор;
• какие материалы вы будете использовать для монтажа канализационной системы ( материал, прочность, диаметр);
• какая технология нагрузки предусматривается на участках грунта, где будет произведена укладка трубопровода. Участки, по которым будет проезжать автотранспорт, считаются участками с высоким уровнем нагрузки. Вся остальная придомовая территория – с низким.

Если технология обустройства водопровода предусматривает укладку на глубину, превышающую уровень промерзания грунта, то глубина залегания канализационных труб пройдет на гораздо меньшем уровне. Основными причинами таких особенностей является разности уклонов, температур проходимой жидкости и внутреннего давления. Рассмотрим подробнее:

1. Канализационный коллектор монтируется под уклоном к месту выгребной ямы так, чтобы жидкость шла самотеком.
2. По канализационным линиям жидкость проходит транзитом, тогда как в водопроводных стоит постоянно, чтобы создавать давление.
3. В стоковую систему сливается теплая жидкость, которая, даже в случае намерзания на канализационных трубопроводах, может растопить лед. Вода в водопроводе приобретает температуру окружающей среды.

Глубина закладки трубы зависит от степени промерзания грунта

Поэтому укладка канализационной системы под землей рассчитывается следующим образом:

• если трубопровод имеет диаметр до 0,5 метра – глубина закладки рассчитывается по схеме: уровень промерзания минус 0,3 метра;
• технология укладки трубопровода диаметром более 50 см рекомендует вычитать 50 см из глубины промерзания грунта.

Поскольку глубина закладки коллектора прописана в СНиП, ее изменять не желательно.

Что касается вопроса какой ширины нужно рыть траншею – каждый решает сам. Но не забывайте, что работы по монтажу трубопровода, придется проводить непосредственно по канаве.

Трубы для канализации

Прежде чем приступать к обустройству канализации, помимо подготовки чертежей, необходимо определиться с материалом, который будет использоваться для канализации. От этого так же на прямую будет зависеть глубина прокладки канализационных систем.

Для монтажа канализации ранее использовались различные материалы: металлические, асбестоцементные, керамические, чугунные. Однако все это ушло далеко в прошлое по причине большого веса и сложности монтажных работ.

При прокладке безнапорной канализации обязательно соблюдается угол наклона трубопровода

На сегодняшний день для обустройства канализации принято использовать пластиковые поливинилхлоридные и полипропиленовые изделия благодаря следующим достоинствам:

• приемлемая стоимость;
• легкость транспортировки;
• небольшой вес;
• простота монтажа своими руками;
• отсутствие необходимости привлечения специалиста (к примеру сварщика, как в случае с металлическими трубопроводами);
• долговечность;
• стойкость к коррозии;
• предотвращение скопления грибков и микроорганизмов;
• устойчивость к воздействию внешних факторов, а так же к агрессивным средствам очистки канализации.

Строительный рынок предлагает два вида пластиковых труб, в зависимости от их применения. Для монтажа канализации внутри и снаружи дома нужно использовать разные изделия.

Однако производители всегда пишут на изделиях где и как их правильно использовать.

Прокладка водопроводного трубопровода

Актуальные методы

Современные строительные технологии предполагают два основных метода подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. Наряду с этим методе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, упрочнение стен траншеи. По окончании завершения укладки производится засыпка, а территория над территорией проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Данный способ есть более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Открытый (траншейный) метод укладки разрешает совладать с маленькими объемами работ своими руками с применением несложных инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, поскольку почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры фактически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Бестраншейная замена водопровода, как и его укладка, требуют наличия особой техники и обученных работников. Способ основан на горизонтальном направленном бурении либо проколе грунта посредством особых наконечников и струи воды под давлением.

Превосходно подходит для муниципальных районов с густой застройкой и развитой инфраструктурой, где открытый метод иногда недоступен.

Правила разработки траншеи

Итак, для работ за пределами города возможно использовать открытый метод прокладки труб. Значит, нам пригодится траншея.

Дабы соорудить её верно, вам понадобится инструкция, где мы собрали основные требования и нужные уточнения по ряду вопросов:

• Нужно прокладывать канаву по малейшему прямому пути. В случае если это нереально, она разбивается на прямые отрезки с поворотами на 90?, время от времени допустимы иные углы поворотов;
• Глубина траншеи – очень важная черта. В соответствии с СНиП, минимальная глубина укладки с учетом вероятных динамических нагрузок обязана составлять не меньше одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть приблизительно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – приблизительно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Но на практике такие строгие нормы используются при работе опытных работ, а на огороде возможно руководствоваться диаметром трубы и удобством работ. В большинстве случаев копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб нужно выполнять уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта либо консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Но это требование довольно часто игнорируют при применении пластиковых труб в защитных гильзах. Мы бы так делать не советовали;
• Кабель и водопровод в одной траншее укладывать возможно с соблюдением для того чтобы условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не меньше 25 см, над кабелем – не меньше метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, нужно, дабы труба лежала на земле с полным прилеганием корпуса.

Не считая перечисленных правил, вам пригодится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта либо минеральной ваты. Время от времени случаются экстремальные морозы, и эта мера может обезопасисть вас от аварии.

При засыпке канавы, особенно на начальной стадии (первые 25 – 30 см) бросайте землю бережно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и другого тяжелого мусора, в противном случае возможно повредить трубу.

Измерение глубины укладки канализации в частном доме

Очень важно в работе использовать еще некоторые детали:

1. Используем трубы нужного диметра. Для того чтобы определить диаметр труб, нужно провести расчеты, которые основываются на активности использования канализационной системы.
2. Норма уклона на каждый метр трубы составляет три сантиметра.
3. Для работ можно использовать трубы из всевозможных существующих материалов.

Если канализационная система подразумевает наличие септика, то нужно учитывать, что глубина укладки трубы также зависит и от высоты самого дома

Важно соблюдать правильную укладку труб. Если пренебречь указанными правилами, то канализация будет забиваться

В трубах должен быть обеспечен нормальный сток воды с нормальным напором.

Если в доме можно использовать всевозможные повороты труб канализации, то на улице это не приемлемо. Дело в том, что на поворотах поток канализации теряет скорость. От этого со временем в трубах накапливаются отходы, которые не смываются сильным течением.

Какими материалами выполняется

Почему важно утеплить канализационную трубу

Утепление канализационных труб не менее важно, чем выбор правильной глубины укладки и требуемого диаметра. Эта операция необходима и несёт в себе также защитную функцию

Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно. Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка.

Достаточно проложить трубу на 10 см ниже глубины замерзания и дополнительное утепление не потребуется. Но это может иметь большую стоимость, чем приобретение специальных материалов, которые еще и защищают трубы от промерзания. Поэтому выгоднее и приобрести теплоизоляционные материалы, которые в большом количестве имеются на строительном рынке.

Материалы, которые чаще всего используют для утепления канализации:

• Минеральная вата. Данный вариант чаще остальных используется при строительстве, но является дорогостоящим, так как требуется дополнительная закупка гидроизоляции. Если не проводить гидроизоляцию, то минеральная вата, после намокания, теряет все свойства.
• Пенополиуретан. Очень удобный в применении материал, который является влагостойким и идеально подходит для утепления канализационных труб. Его часто производят в виде двух полуцилиндров, которые имеют специальные пазы, позволяющие накрыть трубу с двух сторон и зафиксировать. Помимо удобства в работе и качества структуры, пенополиуретан имеет доступную ценовую политику и поэтому очень распространён при прокладке трубопроводов.
• Пеноизол. Очень удобен, если в наличии имеется специальное распылительное оборудование, так как пеноизол производится в жидком виде. Для утепления трубы, её поверхность обрабатывают несколькими слоями материала, который через какое-то время застывает.

Также существуют популярный вариант обогрева труб, который требует дополнительного расхода электрической энергии. Поверх водопроводной трубы, или внутри неё, прокладывают греющий кабель, который выпускается как с возможностью самостоятельной регулировки, так и без неё. Саморегулировочный греющий кабель затрачивает меньшее количество электрической энергии, обогревает только необходимые места. Обычный кабель работает постоянно и с одной мощностью, из-за этого его расход несколько больше.

Зачеканка

Как выбирать место для приемника стоков, как рассчитать его параметры

Каким бы ни был вид приемника, его объем обязательно должен соответствовать трем суточным нормам, которые потребляют все жильцы дома.

Согласно установленным нормативам, один человек потребляет в сутки 200 литров. Поэтому объем приемника должен быть равен 600 литров. Если очистные сооружения имеют несколько соединенных резервуаров, общий объем будет равняться их суммарному выражению.

Выбор местонахождения приемника зависит от нескольких требований.

Система должна монтироваться в самой низкой точке участка, особенно когда имеется очень сложный рельеф.

Нормативами также устанавливаются расстояния до особо важных объектов, они должны соответствовать принятым нормам:

• 50 метров – до трубы с питьевой водой;
• 5 метров – до дороги;
• 30 метров – до водохранилища;
• 5 метров – до жилого помещения.

На какую глубину должны закладываться канализационные трубы

Технологическими стандартами (СНиП) устанавливается определенная глубина заложения канализации в частном доме.

Для более точного определения этого значения, необходимо ознакомиться с картой зон.

На ней показана глубина промерзания грунта в различных районах нашей страны. Скажем в Москве, глубина прокладки канализационной трубы должна быть не менее 1,4 м. Для Сочи это значение намного меньше — 0,8 метра.

Такие параметры взяты с учетом особенностей местности при промерзании грунта. Если установлены патрубки с сечением менее 500 мм, чем указаны на карте, нужно обязательно отнять от этой величины 0,3 метра. Когда требуется уложить канализационные трубы большого диаметра, глубина укладки должна быть уменьшена на 0,5 метра.
