Бестраншейная прокладка труб: способы и технологии проведения работ

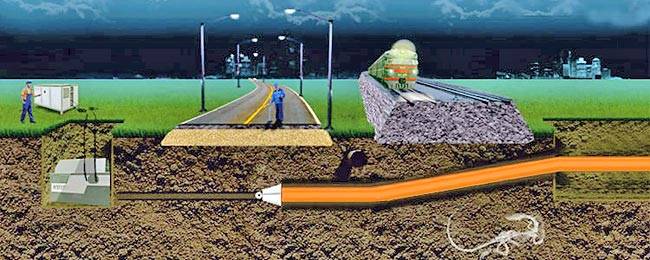

Описание технологии бестраншейного прокладывания труб

Монтаж инженерных сетей бестраншейным способом позволяет сохранить целостность дорожного покрытия

В городских условиях трассы подземных трубопроводов проходят под городскими оживленными улицами, проезжей части автомагистралей, зелеными насаждениями, транспортными развязками и другими объектами. Если проводить замену и ремонт подземных инженерных сетей непосредственно под землей и не проводить при этом вскрытие грунта, то такая технология производства работ носит название «бестраншейная прокладка инженерных трубопроводов». В основу этого способа заложен принцип сквозного прохождения трубных конструкций сквозь почвенные пласты, прокладываемых в любых направлениях. Технология выполнения производства сама по себе несложная, правда для такой прокладки закрытым способом нужна специальная техника и технологическое оборудование. Монтаж производят с помощью специальной металлической цилиндрической насадки требуемого диаметра и наращиваемой шланги. Если возникает необходимость в закрытой прокладке на подземных магистралях большой протяженности, то в этом случае требуется применение спецтехники и технологического оборудования.

Какой лучше выбрать водяной полотенцесушитель: рейтинг производителей

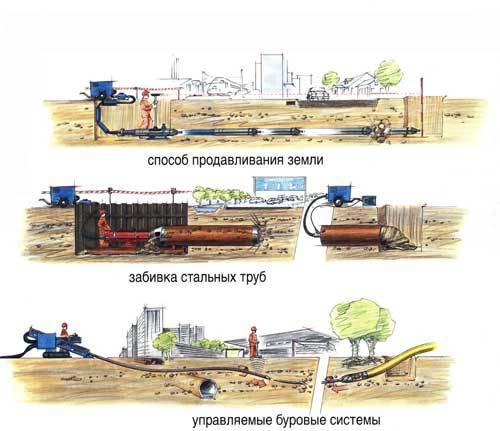

Основные способы укладки

Укладка любого трубопровода может осуществляться следующими способами:

Открытый метод. Магистраль устанавливается на опоры или местом ее расположения является проходной или непроходной коллектор.

Укладка открытым способом

• Использование закрытого или бестраншейного способа. Прокладка магистрали не требует предварительно вскрывать грунт.
• Подземный способ прокладки трубопровода. Выполняются траншеи, в которые монтируют водосточную систему.

Монтаж водопровода в подготовленную

Данные виды имеют свои положительные стороны и недостатки.

Рассмотрим классификацию основных методов.

Группа неуправляемых способов. Бурение может проводиться:

Проходческие машины, совершающие откатки:

• промывочные;
• шнековые;
• с подсосом.

Промывочное бурение.

Происходит при помощи промывки бентонитом. Зонд управляемый.

Пилотное бурение с последующим:

• сухим или мокрым расширениями;
• расширением в скальном грунте.

Кратко рассмотрим ключевые принципы и моменты прокладки труб бестраншейными методами.

Шнековое бурение (или ГШБ) получило широкое применение в области промышленности и строительства. Особенно актуально в стесненных условиях. Футляр продавливается одномоментно с удалением лишней породы. Также предотвращается возможность обвалов.

К достоинствам относят целостность поверхности грунтов и окружающей среды, работоспособность в различных породах и в любую погоду, создание канала нужной длины и диаметра, отсутствует проседание почв.

Подойдут самые простейшие буровые установки. Их основа – это буровая головка с шнеками, расположенными вдоль за ней. Двигатели могут быть электрическими, гидравлическими или же пневматическими.

Цена ГНБ данного типа позволяет минимизировать расходы. Смета включает просчет каждого этапа и учитывает условия.

Пилотное бурение. К нему прибегают в случаях прокладки трасс, маршрутов пролегания трубопроводов производственного назначения. В установках для этого типа операций буровые головки скошенной формы. Могут быть оснащены специальными соплами для подачи бентонита. Специальный датчик, расположенный в головной части, определяет траекторию движения.

У любой бестраншейной прокладки труб существует ряд своих особенных, неоспоримых плюсов, которые выгодно выделяют ее среди других:

• универсальность для любых типов поставленных задач: от трубопровода на пустынных территориях до густо застроенных городских площадей;
• высокоточные технологии гарантируют точность прокладки любого вида коммуникаций;
• длина путей – до сотни километров, диаметр от 12 м и выше;
• не нужна тяжелая техника и много работников, следовательно, минимизируются трудовые затраты. Одна установка и не более четверых работников – все, что нужно;
• ценовая политика ГНБпозволяет сэкономить до 50% финансов и термины до 20 раз;
• возможность повредить пролегающие рядом сети сводится к минимуму;
• одновременно кладутся и укрепляются стенки шахты. Этому способствуют спецрастворы в комплексе с уплотнением почв;
• горы, реки, фундаменты домов и т.п. – не помеха;
• нет зависимости от метеоусловий;
• экологичность: верхние слои почвы абсолютно не повреждаются.

Такое важное и ответственное задание лучше доверить высокопрофессиональным специалистам, поскольку требуется соблюдение целого ряда условий: наличие спецустановок, обученные сотрудники с соответствующей квалификацией. Также владение нормативно-правовой документаций, проведение геолого-разведовательных исследований. Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации

А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации

Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации. А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации.

ГНБ цена. Что касается оплаты работ, то в каждом конкретном случае смета составляется с учетом особенностей вашего заказа, и цена определяется индивидуально. На конечный счет влияет вид грунтов, необходимая протяженность шахты, материалы.

Наши мастера и широкие возможности уникальных технологий бестраншейных прокладок труб решат все ваши сложности и избавят от лишней головной боли в кратчайшие сроки. А в это время вы будете жить в своем привычном ритме.

Современные строительные компании, занимающиеся прокладкой трубопроводов и других коммуникаций, постепенно сводят к минимуму применение траншейного способа, который теряет свою актуальность, предпочитая новые, проверенные временем, уникальные разработки. Благодаря новым технологиям, сегодня возможно проводить сложные строительные работы, не причиняя вред окружающим объектам, без больших финансовых вложений.

Разъем наушников ???? что делать, если попала вода, чем очистить, как прочистить, чистка

Подготовительные работы перед прокладкой трубопровода

Чтобы правильно и беспрепятственно проложить трубу, необходимо подготовить место проведения работ:

1. Нужно составить маршрут прохождения коммуникаций. В этом случае учитываются типы грунтов, возможные препятствия на пути, длина и глубина скважины. Опытные строители рекомендуют при составлении проекта, стараться допускать как можно меньше изгибов (они считаются проблемными участками).
2. Требуется рассчитать уклон, под которым будет уходить в землю скважина. Это зависит от возможных препятствий на его пути. Когда глубина, длина и уклон известны, выбирается способ проведения работ. В зависимости от него, подбирается соответствующее оборудование.
3. Когда проект и план действий составлены, начинается подготовка самого места. Происходит разметка рабочих зон. Отмечаются приемный и стартовый котлованы. После разметки, рабочие должны их выкопать на определенную глубину (в зависимости от глубины трубопровода). Если грунт сыпучий, стенки котлованов нужно укрепить досками или щитами. Это мера безопасности от возможных обрушений. В них устанавливаются лестницы, для беспрепятственного доступа на заданную глубину. Для дополнительной безопасности, рабочая территория должна быть огорожена.
4. После все проведенных мер, на строительную площадку завозится оборудование для бурения. Установки помещаются в котлованы, устанавливаются все необходимые детали и механизмы. После этого, проводится проверка оборудования и основных деталей на их работоспособность. К станции подключается гидравлический насос.

По окончании подготовки, производятся основные этапы работы.

Как произвести прокол своими руками

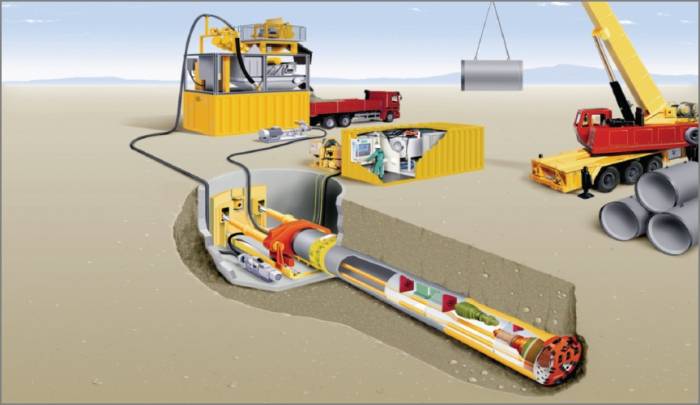

Метод продавливания и технология щитовой проходки

Эти технологии также довольно-таки часто используются при необходимости сборки трубопроводов под препятствиями. Прокладка трубопровода методом продавливания позволяет преодолевать препятствия длиной до ста метров. Труба в данном случае открытым концом продавливается в грунт. Образующаяся при этом внутри нее земляная пробка удаляется.

Проходческий щит состоит из опорной, ножевой и хвостовой части. Вторая обеспечивает срезание породы и углубление конструкции в массив. Опорная часть имеет вид кольца и предназначена для придания конструкции необходимой жесткости. В хвостовой части расположен пульт управления щитом.

14.08.2022

Преимущества и недостатки обоих видов прокладки трубопроводов

Плюсы траншейной прокладки трубопроводов:

• традиционность – долгое время использовался именно этот метод, а значит, именно к нему в большей степени готовы и обученный ранее рабочий персонал, и проектировщики схем канализации и водоснабжения;
• доступность – в связи с первым пунктом, этот процесс быстрее просчитывается и лучше обеспечивается необходимой техникой, включая экскаваторы, сварочные аппараты и т.д.

Минусы метода очевидны:

• разрушение при перекапывании наиболее плодородного почвенного слоя – в результате после прокладки трубопровода возникает необходимость восстанавливать «работоспособность» мест культивации растений;
• гибель при проведении труб уже имеющихся растений всех видов – деревьев и кустарников, дающих кислород, возможно даже агрокультур;
• необходимость при проведении трубопровода через дорогу останавливать движение по выбранному участку – доставляет значительные неудобства автомобилистам; кроме того, на трассах с особенно интенсивным движением полностью перекрыть поток практически невозможно, значит, и обустройство водопровода или канализации будет или затруднено, или невозможно;
• по той же причине нельзя проложить носители таким методом под уже построенными зданиями.

Поэтому для того, чтобы проложить трубу без вскрытия грунта, к примеру, под трассой, железной дорогой, жилым домом или производственным строением, применяют бестраншейную прокладку труб.

Достоинства этого способа:

• не требует рытья траншеи;
• работы, проведённые таким методом, обходятся дешевле;
• при наличии необходимых устройств и должной квалификации персонала работа проходит значительно быстрее;
• бестраншейная прокладка требует меньшего числа рабочих рук;
• это способ безопаснее и для персонала, и для окружающей среды (не уничтожаются насаждения, не разрушаются слои почвы);
• работы можно проводить в любое время года, в том числе зимой.

Утепление канализационного трубопровода

Эффективность и долговечность функционирования наружной канализации во многом зависит от правильно выполненного утепления

Особенно это важно в северных регионах и тогда, когда трубы проложены выше уровня промерзания. Чтобы понять, насколько большое значение имеет утепление, нужно представить, как работает система в холодное время года

Во время прохождения жидкости, которая всегда имеет плюсовую температуру, труба частично заполняется жидкими стоками. Водяные пары также заполняют трубу.

Зимой при минусовых температурах часть трубы, находящаяся ближе к поверхности, охлаждается, что приводит к образованию конденсата, а потом изморози, которая устремляется к центру трубы, что часто становится причиной засоров.

Формованный утеплитель выбирается исходя из диаметра трубы, перед прокладкой канализационной магистрали, он просто надевается сверху

Утеплители бывают рулонные и формованные. Первые наматываются на трубу во время ее прокладки в подвальных помещениях. Аналогичное применение у теплоизоляционной скорлупы из вспененного полиэтилена.

Их не используют в качестве теплоизоляции подземных линий. В основном применяются формованные утеплители, которые изготавливаются под конкретный диаметр трубы. Теплоизолирующий материал необходимого диаметра просто надевается поверх канализационной трубы.

Одним из самых  востребованных утеплителей является Энергофлекс, который производится из экструдированного пенополистирола. Закрытая структура ячеек материала исключает проникновение грунтовой воды, способной значительно сократить изоляционные свойства. Усиливает эффективность фольгированная оболочка

Если температура в регионе имеет очень низкие показатели, то один утеплитель вряд ли сможет стать надежной защитой труб от промерзания. В этом случае обычно применяют греющий кабель, который прокладывается по наружной стороне трубы внутри теплоизолирующего материала.

При использовании нагревающего кабеля нужно позаботиться о полной герметичности стыков, чтобы внутрь не просочилась влага.

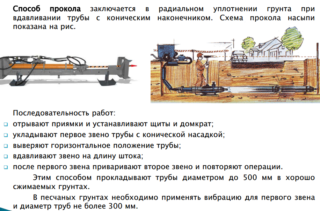

Виды проколов

Метод прокола применяют при прокладке водопровода под дорогой

В зависимости от применяемых механизмов, принципа прокладки канала для прокладки труб различают следующие виды прокола:

• продавливание;
• горизонтально направленное бурение (ГНБ);
• бурошнековое бурение;
• гидропрокол;
• вибропрокол.

Продавливание

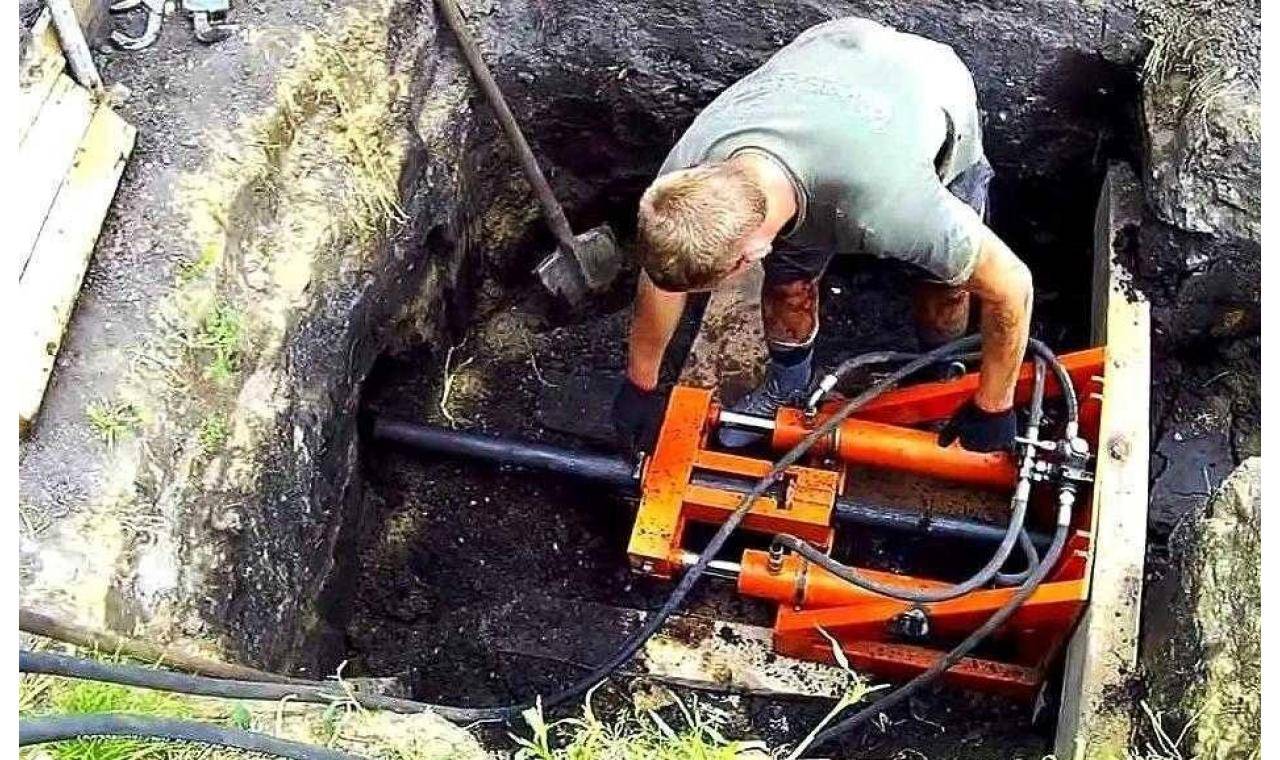

Данный вид прокола выполняется следующим образом:

1. В начальный приямок помещается установка направленного бурения, состоящая из рамы с гидроцилиндрами, которые приводят в движение каретку с буровой колонной – соединенными между собой штангами.
2. Первой в каретку устанавливается штанга с рабочей головкой в виде острого конуса.
3. При помощи маслостанции (бензинового двигателя с масляными насосами) гидроцилиндры под усилием вдавливают первую штангу в стенку приямка.
4. После того как большая часть первой штанги скрылась в почвенной толще, каретку при помощи гидроцилиндров отводят назад. К концу штанги при помощи резьбового соединения прикручивают следующую, закрепляют ее в каретке и повторяют процесс продавливания.
5. При появлении рабочей головки первой штанги буровой колоны в финальном приямке ее снимают, устанавливают приспособление для крепления и протяжки трубы.
6. Вытягивая закрепленную к первой штанге трубу, осуществляют ее прокладку в пробуренном таким способом канале (футляре).

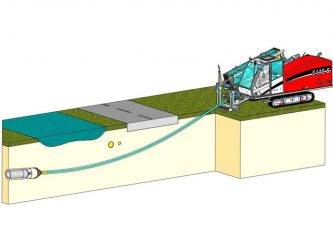

Горизонтально направленное бурение

Такой способ широко применяется при прокладке водопроводных сетей диаметром до 200 мм. Прокол выполняется специальными самоходными установками на гусеничном ходу, способными работать в условиях ограниченного пространства и топкого грунта.

Технология выполнения горизонтально-направленного бурения состоит из следующих этапов:

1. Бурение пилотной скважины – при этом установка заглубляет колонну штанг с рабочей буровой головкой в виде лопатки на первой из них под заданным углом и пробивает узкий канал, выходя на поверхность или в стенке финального приямка в конечной точке траектории прокладки трубопровода.
2. Последовательное расширение пилотной скважины – на этом этапе рабочая головка заменяется специальным вращающимся расширителем (риммером), который при протяжке колонны штанг увеличивает диаметр канала до необходимого значения. При этом к торцу риммера крепят новые буровые штанги – это необходимо для того, чтобы после расширения канала удобно и быстро можно было протянуть через него плеть трубы.
3. Протяжка трубопровода – на последнюю присоединённую к риммеру штангу устанавливают вертлюг (серьга), к которому присоединяют оголовок плети трубы. Протяжка трубопровода производится выборкой штанг установкой до тех пор, пока конец трубы не покажется в начальной точке бурения.

В процессе работы внутрь штанг буровой колоны и на наконечник (рабочую головку) подается специальный состав, способствующий разрушению пробуриваемой породы, снижению трения штанг о почву, удалению пробуренной породы из скважины. Собирающийся в приямке буровой состав после завершения работ откачивается, очищается от частиц породы и с помощью химических реагентов регенерируется для последующего использования.

Бурошнековое бурение

Данный способ бестраншейной прокладки водопроводных и других коммуникаций заключается в следующем:

1. Внутрь большой трубы-футляра устанавливают вращающийся от двигателя установки шнек с рабочей головкой (лопатками) в торцевой части.
2. При вдавливании установкой трубы в стенку приямка вращающийся шнек пробуривает встречающуюся ему на пути породу и частично удаляет через торец трубы.
3. После того как первая труба полностью скрылась в почвенной толще к ней присоединяют следующую с таким же шнеком внутри;
4. Когда конец колоны труб появится в финальном приямке, из нее последовательно извлекают все шнеки с остатками пробуренной и не удаленной ими породы.

В пробуренную таким способом трубу помещают несколько водоподающих магистралей

Гидропрокол

Данный вид прокола выполняется с помощью установки горизонтального бурения, в которой на конце первой штанги буровой колоны одевается специальная головка, пробивающая почвенную толщу перед собой при помощи мощной струи воды, создаваемой центробежным насосом.

Применяется такой метод для прокола рыхлых песчаных и супесчаных почв.

Вибропрокол

При вибропроколе рабочий орган пневмопробойника помимо вращательных движений совершает также и мощные возвратно-поступательные (как отбойный молоток). Благодаря этому, такие установки могут быстро и качественно прокалывать даже самый плотный глинистый или суглинистый грунт.
