Правила и порядок проведения установки
При монтаже оборудования следует учитывать некоторые требования:
- Ширина чаши не может быть меньше 580 мм при наличии вывода канализационной трубы на стене за прибором. В случае его отсутствия минимальный размер – 500 мм.
- Сливные патрубки не должны находиться над корпусом машины. Иначе в результате вибрации возможно нарушение их соединения и попадание воды на оборудование.
- Раковина должна сверху закрывать стиральную машину так, чтобы вода не попадала на устройство. Лучше всего, чтобы чаша выдавалась вперед на 2-5 см или даже больше.
Чтобы все сделать правильно, нужно придерживаться нижеописанного порядка действий.
Сливная система должна быть размещена за оборудованием. Чаша раковины должна полностью закрывать стиральную машину
Этап #1 — крепление устройства на стену
Если была приобретена чаша российского производства, например, одна из разновидностей «Кувшинки», с нею в комплекте обязательно идут крепежи-кронштейны. Установку креплений начинаем с разметки.
Специалисты советуют не менять уже установленные при строительстве здания крепления для раковины, если они, конечно, подходят. Поскольку эта конструкция, скорее всего, окажется более прочной
После этого примеряем чашу. При этом учитываем, что зазор между прибором и стиральной машиной не должен превышать 2-3 см. Если предполагается использовать общий с ванной смеситель, проверяем, насколько свободно излив может перемещаться между устройствами. Намечаем крепежи. Сверлим отверстия под болты и устанавливаем кронштейны. Болты не закручиваем до конца, оставляем зазоры порядка 5-7 мм.
Устанавливаем чашу на кронштейны. Затем вставляем входящий в комплект поставки металлический крюк в технологическое отверстие, расположенное на задней стенке чаши. Делать это можно с любой удобной стороны. Фиксируем раковину к стене с помощью крюка и закрепляем его дюбелем или саморезом. Заворачиваем до упора болты, закрепляющие кронштейны. Заднюю стенку чаши промазываем силиконовым герметиком.
Чтобы выровнять чашу относительно горизонтали можно выполнить несколько витков кабеля или изоленты на крепеже
Этап #2 — монтаж сифона
До окончательной фиксации раковины к стене необходимо установить сифон. Собираем конструкцию в соответствии с рекомендациями производителя. Соединяем сливной шланг машины с патрубком сифона, предназначенным для стиральной машины. Оптимально во избежание срывов закрепить соединение хомутом. Гофру соединяем с канализационной трубой.
Надо обязательно проверить герметичность устройства. При наличии подтеканий необходимо подтянуть соединения и проверить наличие необходимых прокладок
Этап #3 — установка смесителя
Если конструкция раковины предполагает наличие смесителя, он монтируется в соответствии с рекомендациями производителя в отверстие, расположенное на чаше. Оборудование подключается с помощью гибких шлангов и фитингов. Обязательно используются прокладки и фум-лента для уплотнения соединений. После установки производится пробный пуск устройства. В случае появления проблем, все соединения еще раз хорошенько затягиваются.
Установка сифона и смесителя производится в соответствии с рекомендациями производителей. Если после пробного запуска оборудования появляется течь, следует проверить герметичность соединений
Установка совмещенной с раковиной стиральной машины – хорошее решение для грамотной организации пространства в ванной комнате. Все работы можно выполнить самостоятельно. Правильный подбор приборов и качественный монтаж дают гарантию длительной и бесперебойной работы устройства, которое отлично впишется в интерьер даже самой крохотной ванной комнаты.
Установка стиральной машины под раковину в ванной своими руками — фото
Установка новой стиральной машины в квартире начинается с откручивания транспортировочных болтов (их надо сохранить).
Потом машину автомат необходимо подключить к водопроводу. Для этого делается врезка в трубу или используется уже существующий отвод трубы, что гораздо проще и надёжней.
Я выше писала, что в квартире родителей трубы проходят только в туалете, для подвода воды к смесителю в ванной ранее были просверлены отверстия в стене.
Чтобы подключить стиральную машину к водопроводу, пришлось сверлить отдельное отверстие для трубы.
Муж использовал отвод трубы для бачка унитаза с краником. Когда откручивал шланг для воды, подходящий к бачку унитаза, отломилась сгнившая резьба, поэтому шаровый кран пришлось заменить.
Тройник на стиральную машину и унитаз
На шаровый кран накрутил полипропиленовый тройник с резьбой.
Так как трубы полипропиленовые, далее необходим сварочный аппарат для полипропиленовых труб. Работать с ним не сложно, главное, внимательно прочитать инструкцию и работать точно по инструкции
Важно, сколько секунд нагревать трубу, чтобы отверстие не уменьшилось
Тройник и кран для подачи воды на стиральную машину
С обеих сторон тройника приварил маленькие кусочки полипропиленовой трубы. Далее с одной стороны приварил полипропиленовый переходник с резьбой и прикрутил шланг подачи воды в бачок унитаза (купил новый). С другой стороны приварил шаровый полипропиленовый кран под сварку.
Труба для стиральной машины из туалета в ванну
Установка крана для стиральной машины выполнена, этот кран будет перекрывать воду.
Нагрев трубы сварочным аппаратом
Труба нагрета
Соединение нагретых труб
Далее отрезал кусок трубы длиной до отверстия в стене, приварил его к крану. К трубе приварил полипропиленовый уголок, который потом приварил к трубе, установленной в отверстие.
Труба и переходник для стиральной машины
Со стороны ванной комнаты уже была сварена, установлена в отверстие и прикреплена к стене труба с уголками и металлическим переходником. Переходник 3/4 дюйма с одной стороны на шланг для стиральной машины и ½ дюйма с другой стороны на полипропиленовый уголок с резьбой и крепежами (для крепления к стене), сваренный с трубой.
Шланг стиральной машины подключен
К переходнику осталось прикрутить соединительную гайку от шланга подачи воды стиральной машины, а перед стиркой открыть кран в туалете.
Сливной шланг стиральной машины подключен к сифону
Установка сливного шланга стиральной машины выполняется по инструкции для стиральной машины – обязательно читайте инструкцию. Муж присоединил сливной шланг к патрубку сифона раковины и подвесил его по инструкции, чтобы вода из сифона раковины не затекала в машинку.
Сливной шланг подвешен по инструкции
Задвинули стиральную машину под раковину, подкрутили ножки, чтобы машина стояла ровно и не шаталась. Кафель, конечно, подпортили, когда отверстие в стене делали, но кусочки подклеим.
Зато теперь у родителей ванная комната со стиральной машиной автомат под раковиной. Места стало немного больше, можно при необходимости поставить пенал, тумбочку, корзину для белья или стул.
Кстати, стиральную машину муж устанавливал впервые, а устанавливать раковину и сваривать полипропиленовые трубы приходилось, когда делали новую ванную комнату в нашем доме и проводили отопление. Пару раз уже постирали, всё работает отлично.
Автор Ольга Богач https://svoimirukamivdome.ru/
Читайте ещё статьи на сайте из разных рубрик:
- Суп с картошкой – 3 рецепта, просто и вкусно,
- Многолетний цветок примула – фото, посадка и уход,
- Музей-заповедник Дивногорье — фото,
- Как сделать простой навес из поликарбоната своими руками – фото,
- Как вкусно приготовить макароны с фаршем – рецепт с фото пошагово,
- Кустарник кизильник блестящий – фото и описание.
Подписывайтесь на новые статьи в форме ниже, если интересен опыт нашей семьи, или добавляйте сайт в закладки. И не забудьте поделиться информацией с друзьями в соцсетях.
Как определиться со стиральным агрегатом
Для такого размещения главным критерием являются наружные габариты агрегата.
Обычные узкие модели идеально подходят для установки под умывальник. Для человека с высоким ростом такое расположение будет удобным. Но чтобы не попасть впросак, требуется учитывать собственные предпочтения и комфорт членов семьи.
Для ребёнка рекомендуется приобрести специальные подставки, покрытые материалом, который не скользит. Если позволяет пространство, можно выполнить отдельную установку детского умывальника и поднимать его по мере роста.
Компактная стиральная машинка является хорошим выбором для установки под раковину
Единственно, что важно – нужно тщательно выбирать производителя и марку такой техники. Такие машинки самостоятельно не ремонтируются, и при поломке будет много хлопот
Встраиваемые модели стиральной техники предназначены для расположения в кухонных нишах под столешницей, хорошо смотрятся, ели есть нескольких шкафов. Если есть возможность, ставят в ванной не одиночный каркас, а несколько соседних шкафчиков.
Стиральные машинки с вертикальной укладкой белья не подходят для создания тандема с нависающей раковиной, так как не представляется возможным их функциональное использование.
Оборудование выбирается с учётом параметров пространства под раковиной. Многие стиральные агрегаты сегодня выпускаются высотой до 70 см, а их глубина не превышает 35 и 45 см.
С помощью простого расчёта определяется высота будущего умывальника. Для этого к высоте машины прибавляют толщину раковины и добавляют ещё 20 см. Это определит положение по высоте края умывальника.
Бытовыми стандартами определена высота раковина в 0,8 м. При получении расчётных данных другого порядка для вашего конкретного случая, требуется пересмотр модели машинки для удобства пользования.
Встраиваемые мини-машинки могут одновременно стирать не более 3 кг одежды, что не всегда приемлемо для семей с большим количеством членов. В таком случае нужно устанавливать стандартный узкий стиральный агрегат, который заполнит пространство под машинкой и не будет сильно выступать вперёд.
Правила установки раковины над стиральной машиной
Рекомендуется поверхность стирального агрегата полностью закрывать раковиной, иначе может попадать вода, что не совсем хорошо для безопасности с точки зрения электричества. Нельзя располагать сливные трубы непосредственно над узлом подключения электрической схемы машины.
Трубопровод не располагают над стиральной машиной потому, что агрегат при отжиме стирки сильно вибрирует, это может привести к постепенному нарушению целостности труб стока. Ширина раковины устанавливается исходя из удобства. Желательно, чтобы её край выступал от машинки на 4–5 см, но ширина не рекомендуется более 60 см.
Пол в месте установки стиральной машины не должен иметь уклона и неровностей. Выравнивание производится на этапе выполнения стяжки пола или специальными резиновыми ковриками после укладки покрытия пола.
Процесс установки раковины кувшинки
Перед тем как установить умывальник над стиральной машиной данной разновидности нужно удостовериться в ее полноте укомплектованности. В этом случае раковина является навесной, ввиду чего для ее установки необходимо наличие кронштейнов.
В основном они поставляются совместно с чашей, поскольку их форма может отличаться. Если кронштейны отсутствуют в комплектации, тогда требуется произвести их предварительное приобретение.
После подготовки всех нужных материалов и инструментов можно приступать к активным действиям и непосредственно к процессу ее установки.
Разметка стены для фиксации чаши
Первоначально требуется осуществить черчение полосы, которая будет указывать верхнюю границу стиральной машины и станет выступать в качестве основной для всей дальнейшей разметки.
Затем нужно осуществить прикладывание чаши к стене с учетом того, что между ней и электрическим прибором в обязательном порядке должен быть соблюден зазор. Его размеры зависят от разновидности сифона для умывальника. При правильном расположении чаши необходимо произвести отметку отверстий под крепежи.
Важный нюанс заключается в месте размещения смесителя. Если он будет один одновременно задействоваться в ванной и раковине, что бывает крайне часто, то необходимо убедиться в оптимальности протяженности обоих сантехнических приборов. В случае же значительного удаления чаши от ванной ее можно расположить впритык к бортику.
Монтаж чаши
В первую очередь следует совершить сверление всех ранее намеченных отверстий. Используемое сверло должно соответствовать диаметру анкера. Дальше в проделанное отверстие нужно произвести установку анкерного болта.
В следующую очередь необходимо осуществить фиксацию кронштейнов. После нужно выполнить неполное вкручивание болтов с оставленными зазорами около 0,5-0,7 см, которые потребуются при дальнейшей установке умывальника.
Следом надо произвести герметизацию будущего стыка между стеной и краем раковины, для чего сзади чаши необходимо нанести герметик на основе силикона. Состав должен находиться на дистанции около 0,5-1 см от бока. Таким же способом следует осуществить обработку кронштейнов в тех местах, где будет происходить их соприкосновение с умывальником. Далее можно осуществлять установку чаши на них.
После этого нужно воспользоваться металлическим крюком, что идет в комплекте с раковиной и поместить его в технологическое отверстие, которое расположено с задней ее стороны. Установить его можно с любого комфортного для себя края.
На следующем этапе посредством крюка необходимо произвести фиксацию чаши на место и закрепить соединение при помощи дюбеля или самореза. По завершении требуется выполнить окончательное затягивание анкерных болтов, что удерживают кронштейны.
Сбор и подсоединение сифона
В некоторых случаях это комфортнее делать до полной фиксации анкеров. Первым делом следует совершить сборку устройства, строго придерживаясь порядка действий и рекомендаций, которые приведены изготовителем в инструкции.
В ходе работы в обязательном порядке необходимо совершить смазывание все резьбовых соединений. Уплотнительные же компоненты следует обработать силиконовым герметиком
С элементами из пластика нужно работать предельно осторожно, чтобы при чрезмерном усилии не повредить их
Далее можно приступать к подсоединению специального патрубка сифона к сливному шлангу стиральной машины, который для убедительности следует зафиксировать при помощи хомута с винтовой затяжкой. После этого необходимо подключить изделие к выпуску канализации. Специалисты рекомендуют осуществлять выпуск гофры загибать коленом и фиксировать изолентой или мягкой проволокой.
В таком случае образуется вспомогательный водяной затвор, который ввиду конструктивных особенностей сифонов данной раковины будет не лишним, поскольку у них гидрозатвор нередко подвергается срыву и становится причиной проникновения неприятного запаха из канализации в помещение. Избавиться от этой проблемы позволяет изгиб гофрированной трубы.
На завершающем этапе следует осуществить монтаж смесителя. Лишь изредка производится его фиксация на раковине. В основном он устанавливается на стене. Выполнять крепление необходимо с учетом требований указанных изготовителем в инструкции.
Следом нужно удостовериться в правильности произведенных работ совершив пробное включение воды. Во время него требуется осуществить проверку всех соединений на отсутствие протечек. Если нет никаких недочетов, то оборудованием можно свободно пользоваться.
Как правильно подобрать оборудование?
Начнем с особенностей подбора стиральной машины. Теоретически можно выбирать любую понравившуюся модель. Но чтобы раковиной, установленной над бытовой техникой, было удобно пользоваться, устройство не должно быть выше 60 см.
Глубина машины тоже ограничивается. Она может варьироваться в пределах 34-40 см. Таким образом, получается, что для установки под раковину можно выбрать только компактную модель.
При выборе стиральной машины, над которой будет установлена раковина, нужно помнить о том, что между стеной и прибором должен быть зазор
Как правило, вместимость таких машин невелика и редко превышает 3-3,5 кг сухого белья. Такой вариант не всегда приемлем, поэтому некоторые решаются на монтаж стандартного оборудования.
При его выборе нужно понимать, что к высоте выбранной машины нужно будет добавить как минимум 25 см. Это высота раковины и размеры зазора между плоскостями приборов.
Несколько сложнее определиться с глубиной прибора. Он должен быть полностью закрыт раковиной, а лучше всего, чтобы чаша выступала за границы стиральной машины в виде небольшого козырька.
Таким образом оборудование будет надежно закрыто от водяных брызг, неизбежно летящих вокруг в процессе использования чаши. Стиральные машины, где панель управления располагается на верхней крышке прибора в этом случае выбирать не стоит.
Оптимальный вариант – блок управления на фасадной части стиралки. Так им будет удобно пользоваться, и брызги на панель попадать не будут. При выборе глубины машины нужно понимать, что подвинуть оборудование вплотную к стене не удастся. Между прибором и стеной должен остаться зазор величиной около 8 см, где будут размещаться инженерные коммуникации.
Получается, что выбор придется остановить только на компактной или даже суперкомпактной модели, глубина которой не превышает 40 см. При выборе раковины тоже есть определенные сложности.
Для установки непосредственно над стиральной машиной выбирают только плоские модели. Стандартные чаши со сливом по центру не подойдут. В продаже можно найти специальные раковины кувшинки для установки над стиральной машиной.
В продаже можно найти комплекты из стиральной машины и раковины. Такое решение можно считать лучшим для небольшой ванной комнаты
Их главная особенность – размещение сливного отверстия и сифона в задней части чаши. Они могут располагаться на боковой или задней стенке раковины. Эксплуатационные характеристики кувшинок различаются в зависимости от типа слива.
Выделяют два вида слива:
- Вертикальный. Сифон плоского вида размещается непосредственно под сливным отверстием. Основной минус такой системы в том, что сифон находится над стиральной машиной, что при возникновении протечки грозит проблемами с проводкой или коротким замыканием. Весомый плюс – хороший отток воды.
- Горизонтальный. Предполагает размещение сифона на максимально близком к стене расстоянии. Это предполагает, что некоторую часть пути стоки проходят в горизонтальном направлении. Это повышает вероятность засоров. Несомненный плюс системы – полная электробезопасность, поскольку сифон находится в отдалении от электроприбора.
По форме и размерам кувшинки могут быть абсолютно разными. Среди них легко подобрать подходящую для своей ванной комнаты модель.
Как и стандартные раковины, они могут оснащаться отверстием под крепление смесителя, системой слива-перелива, пробками заглушками и другими аксессуарами. Если планируется монтаж раковины, встроенной в столешницу, то можно подбирать любую подходящую модель.
Монтаж смесителя
Благодаря тому, что раковина «кувшинка» имеет нестандартные габариты, то место для смесителя, которое в обычных условиях находиться посередине на задней стенке, в этом случае смещается в угол. Чаще всего отверстие располагают на правой стороне, но можно встретить и другие варианты, если они более удобны для конкретного помещения. Однако наиболее популярным вариантом являются раковины без отверстия под смеситель, который монтируется прямо в стену, что дает больше места в ванной.
Если умывальник имеет отверстие под смеситель, то для его монтажа необходимо внимательно прочесть инструкцию, после чего приступить к работе. Верхняя часть оборудования помещается в отверстие, а снизу оно соединяется при помощи гибкого шланга и фитинга
Важно использовать дополнительные прокладки во всех местах скручивания смесителя, чтобы избежать протечек. Хорошо помогает и фум-лента, которая уплотняет соединения
Если на раковине нет отверстия под смеситель, то его можно монтировать в стены, заранее помещая в нее трубы, оставляя только отводки, на которые крепится система подачи воды. Но можно использовать куда более простой вариант, установив раковину так, чтобы смеситель ванной доставал до нее, давая возможность вымыть руки и сделать все необходимое
В этом случае важно сдвинуть умывальник в сторону ванной, чтобы сделать небольшой нахлест, который предотвратит попадание влаги на машинку в момент передвижения носика смесителя к раковине и от нее

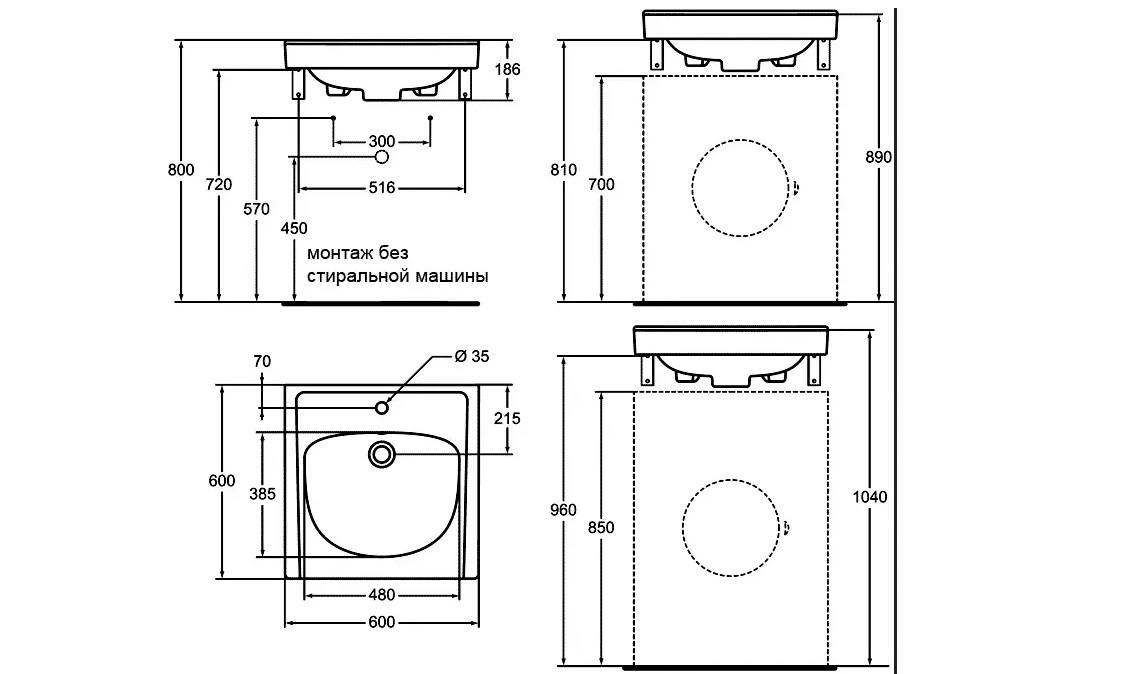

Параметры особой раковины
Сантехника, предназначенная для установки над машинкой-автомат, сильно отличается от стандартной мойки-кувшинки. Высота чаши специальной раковины небольшая, варьирует от 6 до 17 см. У большинства таких умывальников сливное отверстие находится не по центру, а смещено вправо, к заднему краю чаши – это дает возможность установить сифон сбоку.
Стоит отметить и особую форму раковин. С виду они кажутся очень плоскими. Однако вода из чаши все равно не выплескивается, и пользоваться ими для мытья рук и чистки зубов очень удобно.
Эстетично смотрятся умывальники, будто бы лежащие на стиральной машине. Плоские раковины помогают добиться такого зрительного эффекта. На деле, высота установки умывальника привязана к размеру непосредственно стиралки, плюс зазор в 1 см. Чем меньше бортик чаши, тем удобнее будет пользоваться мойкой, не придется тянуться до смесителя.
То есть под раковину не обязательно подбирать компактные машинки-автомат, поместится и стандартная, крупногабаритная техника. Попробуем разобраться, какие мойки для установки над стиралками сегодня предлагаются на рынке, какова их цена, на каком умывальнике лучше остановить выбор.
Выводы и полезное видео по теме
Рекомендации продавца-консультанта магазина сантехники по выбору раковины для монтажа над стиралкой:
Владелец кувшинки делится своими впечатлениями от использования такого типа раковины для умывания в ванной комнате:
Качественное подключение и монтаж раковины обеспечит беспроблемную эксплуатацию. А правильная эксплуатация и своевременное обслуживание продлит жизнь вашей кувшинки на добрый десяток лет – аккурат до следующего ремонта.
Если же вы не уверенны в собственных силах, то монтаж новой раковины вместе с подключением стиралки лучше доверить сантехникам. Ведь в противном случае при протечке воды на корпус машинки и ее повреждения гарантия от производителя будет аннулирована.
Если вам приходилось сталкиваться с монтажом и подключением раковины кувшинки, пожалуйста, поделитесь опытом с нашими читателями. Возможно вам известны какие-то нюансы о которых мы не упомянули в нашем материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
