Примеры расчета диаметра газопровода низкого давления

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Обзор программ для гидравлических вычислений

Пример программы для расчета отопления

По сути любой гидравлический расчет систем водяного теплоснабжения является сложной инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые упрощают выполнение этой процедуры.

Можно попытаться сделать гидравлический расчет системы отопления в оболочке Excel, воспользовавшись уже готовыми формулами. Но при этом возможно возникновение следующих проблем:

Большая погрешность. В большинстве случаев в качестве примера гидравлического расчета отопительной системы берутся однотрубная или двухтрубная схемы. Найти подобные вычисления для коллекторной проблематично;
Для правильного учета гидравлического сопротивления трубопровода необходимы справочные данные, которые отсутствуют в форме. Их нужно искать и вводить дополнительно.

Учитывая эти факторы, специалисты рекомендуют использовать программы для расчета. Большинство из них платные, но некоторые имеют демоверсию с ограниченными возможностями.

Oventrop CO

Программа для гидравлического расчета

Самая простая и понятная программа для гидравлического расчета системы теплоснабжения. Интуитивный интерфейс и гибкая настройка помогут быстро разобраться с нюансами ввода данных. Небольшие проблемы могут возникнуть при первичной настройке комплекса. Необходимо будет ввести все параметры системы, начиная от материала изготовления труб и заканчивая расположением нагревательных элементов.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитан для профессионального гидравлического сопротивления системы теплоснабжения. Бесплатная версия имеет множество ограничений. Область применения – проектирование отопления в больших общественных и производственных зданиях.

На практике для автономного теплоснабжения частных домов и квартир гидравлический расчет выполняется не всегда. Однако это может привести к ухудшению работы системы отопления и быстрому выходу из строя его элементов – радиаторов, труб и котла. Что избежать этого нужно своевременно рассчитать параметры системы и сравнить их с фактическими для дальнейшей оптимизации работы отопления.

Пример гидравлического расчета системы отопления:

Зачем газифицировать дом?

Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Современные газовые магистрали прокладываются с использованием прочных и высококачественных труб и деталей. Поэтому природные катаклизмы вряд ли смогут навредить такой конструкции

Еще одной альтернативой газа есть старый и проверенный способ — греться при помощи камина или печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию.

Расчет диаметра газопровода онлайн

При проектировании трубопроводов выбор размеров труб осуществляется на основании гидравлического расчета, определяющего внутренний диаметр труб для пропуска необходимого количества газа при допустимых потерях давления или, наоборот, потери давления при транспорте необходимого количества газа по срубам заданного диаметра.

Сопротивление движению газа в трубопроводах слагается из линейных сопротивлений трения и местных сопротивлений: сопротивления трения «работают» на всей протяженности трубопроводов, а местные создаются только в пунктах изменения скоростей и направления движения газа (углы, тройники и т.д.). Подробный гидравлический онлайн расчет газопроводов осуществляется по формулам, приведенным в СП 42-101–2003, в которых учтены как режим движения газа, так и коэффициенты гидравлического сопротивления газопроводов. Здесь приводится сокращенный вариант.

Внутренний диаметр газопровода принимается из стандартного ряда внутренних диаметров трубопроводов: ближайший больший — для стальных газопроводов и ближайший меньший — для полиэтиленовых.

Расчетные суммарные потери давления газа в газопроводах низкого давления (от источника газоснабжения до наиболее удаленного прибора) принимаются не более 1,80 кПа (в том числе в распределительных газопроводах — 1,20 кПа), в газопроводах-вводах и внутренних газопроводах — 0,60 кПа. Для расчета падения давления необходимо определить такие параметры, как число Рейнольдса, зависящее от характера движения газа, и коэффициент гидравлического трения λ. Число Рейнольдса — безразмерное соотношение, отражающее, в каком режиме движется жидкость или газ: ламинарном или турбулентном.

Переход от ламинарного к турбулентному режиму происходит по достижении так называемого критического числа Рейнольдса Reкp. При Re Reкp — возможно возникновение турбулентности. Критическое значение числа Рейнольдса зависит от конкретного вида течения. Программы расчета расхода газа сужающими устройствами(диафрагмами). Расчет выполняется на основе данных полученных с традиционных измерительных комплексов (сужающее устройство оборудованное самопишущими приборами по перепаду давления, давлению и температуре или счетчик газа оборудованный самопишущими приборами по давлению и температуре).

Способы монтажа и их особенности

Прокладываться газопровод может различными методами. Это подземный, наземный или подводный монтаж. В зданиях прокладка сети может выполняться скрыто или открыто.

Каждая разновидность имеет свои преимущества и недостатки. Поэтому прежде чем отдавать предпочтение какой-либо из разновидностей, необходимо подробно разобраться во всех ее особенностях.

Преимущества и недостатки подземного метода

Еще совсем недавно при монтаже газопровода преимущественно использовался подземный способ. В этом случае трубы укладываются в предварительно вырытые траншеи. Причем их глубина должна в точности соответствовать величине, указанной в проекте. Сегодня такое решение используется все реже.

Падение спроса связано с дороговизной такого рода прокладки. К тому же рытье ям, куда будут укладываться трубы, займет довольно много времени. В настоящее время инженеры отдают предпочтение бестраншейному способу. Его особенность заключается в использовании оборудования, которое может выполнять горизонтально-направленное бурение.

Благодаря этому стоимость прокладки снижается троекратно, а время, необходимое на организацию магистрали, уменьшается как минимум в два раза.

Подземный метод бурения при помощи ГНБ-оборудования освобождает от необходимости восстанавливать зеленые насаждения. Поэтому такого рода решение можно назвать максимально безвредным для окружающей среды. Монтаж этим методом представляет собой бурение пилотной скважины, которая в дальнейшем расширяется до необходимых габаритов.

Далее стенки укрепляются при помощи специального раствора. Чтобы уберечь трубопровод от подземных потоков воды и чрезмерных механических нагрузок, он помещается в защитный футляр. Завершающим этапом является протяжка труб через скважину.

Наружная организация газопровода

Наружный метод используется чаще всего. В этом случае газопровод, как правило, протягивается по двору коттеджа. При этом конструкция должна быть защищена от посторонних лиц. С этой целью трубы располагаются на значительной высоте.

Особое внимание стоит уделить фиксации. Крепления должны быть максимально прочными и надежными, чтобы минимизировать риск падения и, как результат, повреждения газовой трубы

Наземная и надземная прокладка

По сравнению с подземным способом монтажа наземный будет стоить чуть ли не вполовину дешевле

Но в этом случае нужно уделить особое внимание защите конструкции от воздействия окружающей среды и механических повреждений

Например, труба должна быть заизолирована, чтобы на нее не попадали атмосферные осадки и были не ощутимы перепады температуры. Причем тип защиты подбирается в зависимости от климатических условий региона.

Расчет диаметра газопровода: пример расчета и нюансы монтажа газовой сети

Сп 42-101-2003 общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Расчеты расхода газа по давлению и диаметру

Методика гидравлического расчета газопровода

Гидравлический расчет газопровода низкого и высокого давления

Расчет диаметра газопровода: пример расчета и нюансы монтажа газовой сети - точка j

Диаметр газовой трубы в квартире или доме: низкого и высокого давления, нормы для диаметров газовых труб

Гидравлический расчет газопровода: методы вычислений + пример расчета

Расчет диаметра газопровода по расходу газа – все о газоснабжении

Чтобы не допустить самовольного подключения к магистрали, необходимо позаботиться об охране. Ведь из-за того, что труба лежит на специальных опорах на земле, к ней без проблем могут получить доступ третьи лица. Поэтому в отличие от подземной прокладки такое решение менее надежно.

Какой способ монтажа газопровода лучше?

Отдавать предпочтение тому или иному решению необходимо в зависимости от климата региона, где будут проводиться работы, плотности застройки и характеристик грунта. Соответственно, однозначного ответа просто-напросто нет.

Чтобы определиться с тем, какой способ монтажа лучше выбрать, следует учесть следующие рекомендации:

Если грунт на участке отличается высокой коррозионной агрессивностью, то наиболее правильным решением будет монтаж газопровода наземным методом.
При пересечение трубопроводом дороги экономически выгодным является комбинированный вариант. То есть в районе автополотна труба должна располагаться над землей, а на загородном участке – прокладываться в траншеях.
В случае прокладки трубопровода через соседние участки рекомендуется выбрать наземный (открытый) метод.
При прохождении газопроводной ветки по участку с разветвленной системой ЛЭП разумным решением будет скрытый монтаж магистрали.

Способ прокладки напрямую влияет на материал, из которого должен изготавливаться трубопровод. Вопрос, связанный с тем, какую трубу и арматуру использовать в том или ином случае, будет рассмотрен далее.

Порядок прокладки газопровода

Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.

Монтаж стояка и подготовка помещения

Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.

Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м 2, а для четырехконфорочной модели — 15 м 2 .

Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.

Газ подводится в коттедж посредством устройства ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.

Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.

Тонкости сооружения внутренней системы

В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской. Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.

Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.

Сварка, сборка и правила приема

Со спецификой организации автономного газового отопления ознакомит следующая статья, детально разбирающая варианты отопительных агрегатов. Самостоятельным мастерам пригодятся схемы обвязки котлов, приведенные в рекомендуемом нами материале.

Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.

Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.

Как только мастера закончат работу, в дом должна приехать комиссия. Ею проводится опрессовка газопровода и проверка качества монтажа. Причем в обязательном порядке владельца инструктируют по правилам использования газопроводом. Также сотрудники расскажут, как правильно эксплуатировать оборудование, потребляющее голубое топливо.

Проверочный гидравлический расчет газопровода-отвода

Цель расчета: Проверка давления на входе в газораспределительную станцию.

Исходные данные:

Таблица

Пропускная способность, qсут, млн. м3/сут.	8,4
Начальное давление участка газопровода, Рн , МПа	2,0
Конечное давление участка газопровода, Рк , МПа	1,68
Длина участка газопровода, L, км	5,3
Диаметр участка газопровода, dн х ,мм	530 х 11
Среднегодовая температура грунта на глубине залегания газопровода, tгр, 0С	11
Температура газа в начале участка газопровода, tн , 0С	21
Коэффициент теплопередачи от газа к грунту, k, Вт /(м20С)	1,5
Теплоемкость газа, ср, ккал/(кг°С)	0,6
Состав газа

Таблица 1 — Состав и основные параметры компонентов газа Оренбургского месторождения

Компонент	Химическая формула	Концентрация в долях единицы	Молярная масса, кг/кмоль	Критическая температура, К	Критическое давление, МПа	Динамическая вязкость, кгс·с/м2х10-7
Метан	СН4	0,927	16,043	190,5	4,49	10,3
Этан	С2Н6	0,022	30,070	306	4,77	8,6
Пропан	С3Н8	0,008	44,097	369	4,26	7,5
Бутан	С4Н10	0,022	58,124	425	3,5	6,9
Пентан	С5Н12	0,021	72,151	470,2	3,24	6,2

Для выполнения гидравлического расчета предварительно выполняем расчет основных параметров газовой смеси.

Определяем молекулярную массу газовой смеси, М см , кг/кмоль

где а1, а2, аn — объемная концентрация, доли единиц, ;

М1, М2, Мn — молярная масса компонентов, кг/кмоль, .

Мсм = 0,927 ·16,043 + 0,022 · 30,070 + 0,008 · 44,097 + 0,022 · 58,124 +

+ 0,021 · 72,151 = 18,68 кг/кмоль

Определяем плотность смеси газов, с, кг/м3,

где М см — молекулярная масса, кг/моль;

22,414 — объем 1 киломоля (число Авогадро), м3/кмоль.

Определяем плотность газовой смеси по воздуху, Д,

где — плотность газа, кг/м3;

1,293 — плотность сухого воздуха, кг/м3.

Определяем динамическую вязкость газовой смеси, см , кгс·с/м2

где 1, 2, n, — динамическая вязкость компонентов газовой смеси, кгс·с/м2, ;

Определяем критические параметры газовой смеси, Ткр.см. , К

Сп 42-101-2003 общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб, сп (свод правил) от 26 июня 2003 года №42-101-2003

Расчет гидравлических потерь по сп 42-101-2003, exel

Расход газа: факторы, расчет на 1 квт, зависимость от давления и диаметра

Расчет диаметра газопровода по расходу газа

Как рассчитать диаметр трубы по расходу и давлению газа

Примеры расчета диаметра газопровода низкого давления

Пример расчета потерь давления в газопроводе

Пример расчета диаметра газопровода низкого давления

где Ткр1, Ткр2, Ткрn — критическая температура компонентов газовой смеси, К, ;

где Ркр1, Ркр2, Ркрn — критическое давление компонентов смеси, МПа, ;

Определяем среднее давление газа на участке газопровода, Рср ,МПа

где Рн — начальное давление на участке газопровода, МПа;

Рк — конечное давление на участке газопровода, МПа.

Определяем среднюю температуру газа по длине расчетного участка газопровода, tср ,°С,

где tн — температура газа в начале расчетного участка, °С;

dн — наружный диаметр участка газопровода, мм;

l — длина участка газопровода, км;

qсут — пропускная способность участка газопровода, млн.м3/сут;

— относительная плотность газа по воздуху;

Ср — теплоемкость газа, ккал/(кг°С);

k- коэффициент теплопередачи от газа к грунту, ккал/(м2ч°С) ;

е — основание натурального логарифма, е = 2,718.

Определяем приведенные температуру и давление газа, Тпр и Рпр ,

где Рср. и Тср. — соответственно средние давление и температура газа, МПа и К;

Ркр.см. и Ткр.см. — соответственно критические давление и температура газа, МПа и К.

Определяем коэффициент сжимаемости газа по номограмме в зависимости от Рпр и Тпр .

Z = 0,9

Для определения пропускной способности газопровода или его участка при установившемся режиме транспорта газа, без учета рельефа трассы, пользуются формулой, q, млн.м3/сутки,

где dвн — внутренний диаметр газопровода, мм;

Рн и Рк — соответственно начальное и конечное давления участка газопровода, кгс/см2;

л — коэффициент гидравлического сопротивления (с учетом местных сопротивлений по трассе газопровода: трение, краны, переходы и т.д.). Допускается принимать на 5% выше лтр;

Д — относительный удельный вес газа по воздуху;

Тср — средняя температура газа, К;

? — длина участка газопровода, км;

Ж — коэффициент сжимаемости газа;

Из формулы (4.13) выражаем Рк, , кгс/см2,

Гидравлический расчет выполняем в следующей последовательности. Определяем число Рейнольдса, Re,

где qсут — суточная пропускная способность участка газопровода, млн.м3/сут;

dвн — внутренний диаметр газопровода, мм;

— относительная плотность газа;

— динамическая вязкость природного газа; кгс·с/м2;

Так как Re >> 4000, то режим движения газа по трубопроводу турбулентный, квадратичная зона.

Коэффициент сопротивления трения для всех режимов течения газа определяется по формуле, лтр ,

где КЭ — эквивалентная шероховатость (высота выступов, создающих сопротивление движению газа), КЭ = 0,06 мм

Определяем коэффициент гидравлического сопротивления участка газопровода с учётом его усреднённых местных сопротивлений, л ,

где Е — коэффициент гидравлической эффективности, Е = 0,95.

По формуле (4.14) определяем давление в конце участка газопровода.

Вывод: Полученное значение давления соответствует эксплуатационному на конечном участке газопровода.

Выбор труб и крепежных элементов

Так как магистраль с голубым топливом является объектом повышенной опасности, вся используемая арматура должна иметь необходимые сертификаты качества. В противном случае комиссия, проводящая финальную проверку, не позволит, чтобы дом с такими трубами был газифицирован.

Нюансы выбора материала

Материал труб подбирается в зависимости от метода прокладки трубопровода. Наибольшим спросом пользуются изделия из полиэтилена и стали. Главное преимущество последней разновидности заключается в универсальности. Ведь стальные трубы можно использовать как для подземной, так и для наружной прокладки. Но такое решение будет стоить дороже.

Полимерный трубопровод можно использовать только для скрытого монтажа. Это связано с тем, что под воздействием солнца материал разлагается и быстро теряет свои свойства

Что касается крепежных элементов, то для монтажа понадобятся уголки, муфты, тройники, крестовины, заглушки и переходники. Как правило, они изготавливаются из чугуна, стали или полиэтилена.

Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.

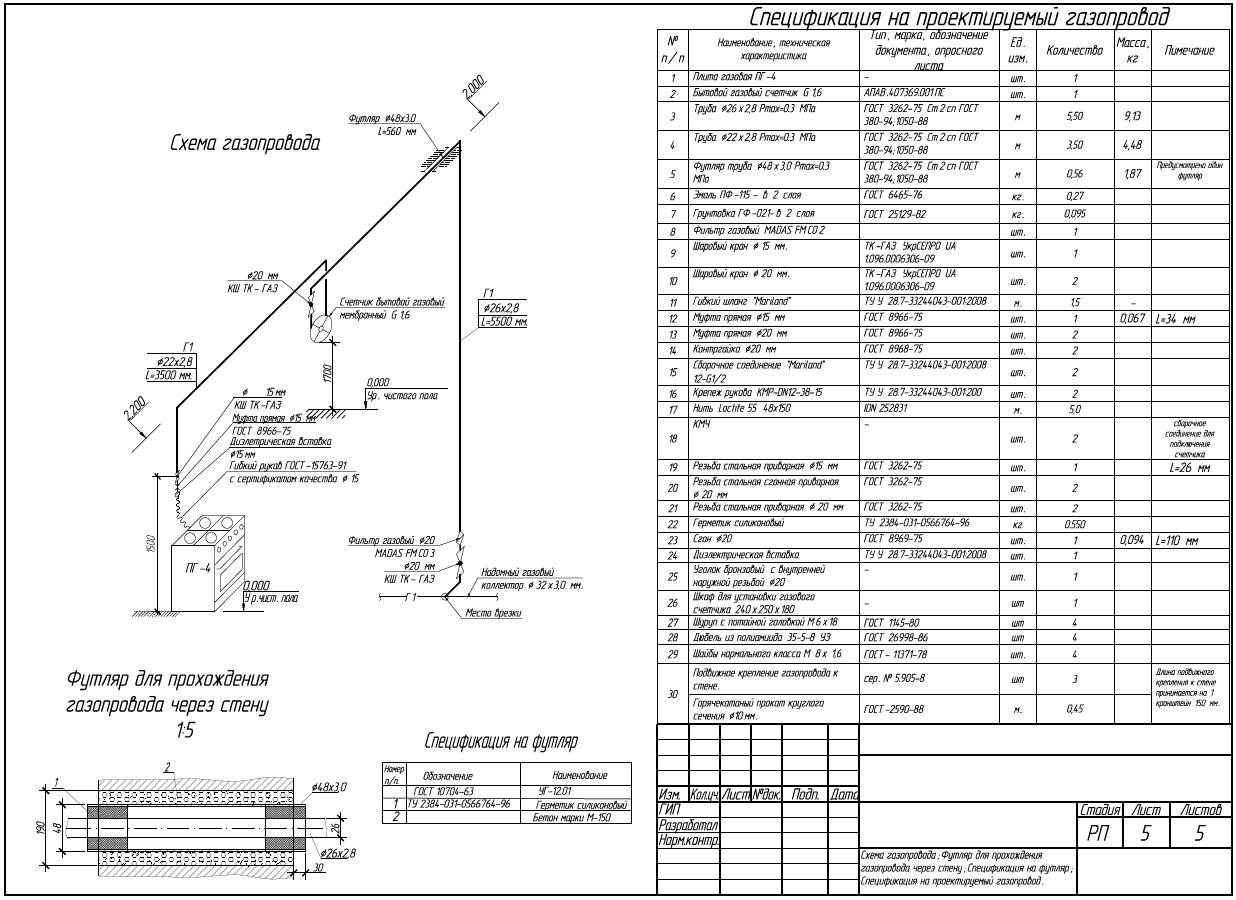

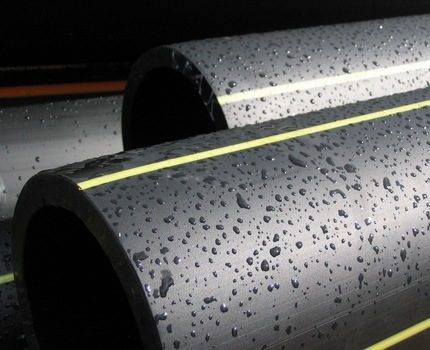

Преимущества полиэтиленовых труб

Прежде всего, такая арматура не ржавеет со временем. Поэтому она позволяет сэкономить на обслуживании и ремонте трубопровода. Благодаря особой технологии производства полиэтиленовые изделия имеют абсолютно гладкую внутреннюю поверхность. Как результат, скорость потока топлива никоим образом не замедляется.

Одним из главных преимуществ полимерных труб является их безопасность. В них не появится никаких блуждающих токов, из-за которых может взорваться газ. Так что в случае подземной прокладки нет никакой необходимости использовать специальный дорогой футляр.

Если сравнивать вес стальной трубы и полимерной, то последний вид легче в целых 7 раз. Такое свойство позволяет значительно удешевить строительство, потому как не нужно привлекать технику, обладающую повышенной грузоподъемностью.

Полиэтиленовый трубопровод при соблюдении всех стандартов прослужит не менее полувека. Причем со временем его эксплуатационные характеристики никоим образом не ухудшатся

Трубы, изготовленные из полиэтилена, благодаря своей гибкости заслужили уважение специалистов. За счет этого монтаж методом горизонтально-направленного бурения не вызовет никаких сложностей или проблем. Такое решение особенно актуально, когда скважина имеет неровную форму или при ее создании были обнаружены какие-либо препятствия.

Когда стоит отказаться от полимера?

В некоторых случаях полиэтиленовые изделия будут плохим выбором. К ограничивающим условиям относят ситуацию, когда температура грунта в зимнее время года может опускаться ниже -15 градусов.

От пластикового трубопровода стоит отказаться в регионах, где есть риск возникновения землетрясения магнитудой больше 7 балов по шкале Рихтера

Использование полимерной арматуры также запрещается в следующих ситуациях:

по трубопроводу будет подавать сжиженный углеводород;
был выбран открытый способ монтажа;
если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).

После того как все необходимые изделия были куплены, а документы собраны, можно разбираться с особенностями прокладки магистрали с голубым топливом.

Методы гидравлического расчета газопроводов

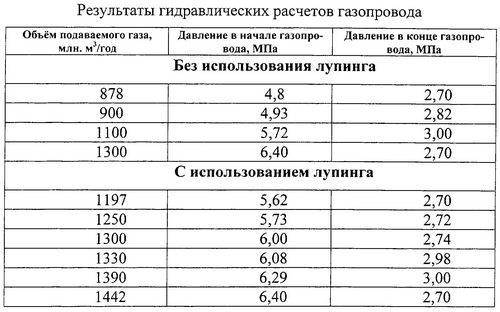

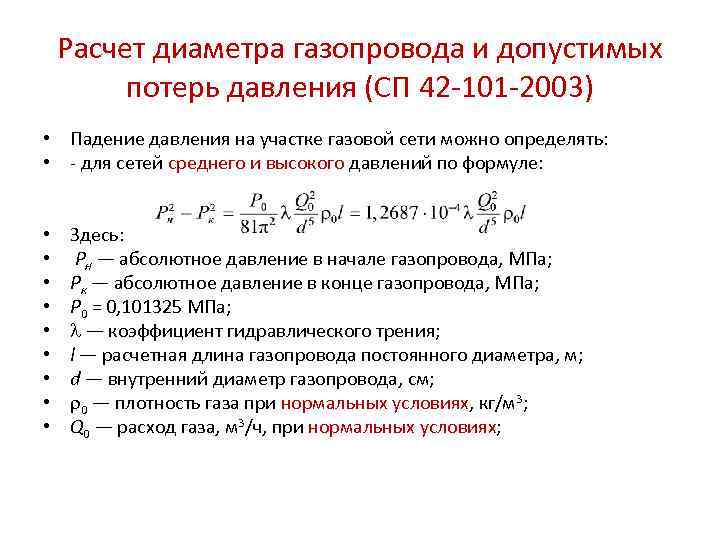

Сопротивление движению газа в трубопроводах слагается из линейных сопротивлений трения и местных сопротивлений: сопротивления трения «работают» на всей протяженности трубопроводов, а местные создаются только в пунктах изменения скоростей и направления движения газа (углы, тройники и т.д.). Подробный гидравлический расчет газопроводов осуществляется по формулам, приведенным в СП 42-101-2003, в которых учтены как режим движения газа, так и коэффициенты гидравлического сопротивления газопроводов. Здесь приводится сокращенный вариант.

Для расчетов внутреннего диаметра газопровода следует воспользоваться формулой:

где d_p — расчетный диаметр, см; А, т, т₁ — коэффициенты, зависящие от категории сети (по давлению) и материала газопровода; Q0 — расчетный расход газа, м3/ч, при нормальных условиях; йРуд — удельные потери давления (Па/м для сетей низкого давления

Здесь АР_доп — допустимые потери давления (Па); L — расстояние до самой удаленной точки, м. Коэффициенты А, т, т₁ определяются по приведенной ниже таблице.

Для расчета падения давления необходимо определить такие параметры, как число Рейнольдса, зависящее от характера движения газа, и коэффициент гидравлического трения А. Число Рейнольдса — безразмерное соотношение, отражающее, в каком режиме движется жидкость или газ: ламинарном или турбулентном.

Переход от ламинарного к турбулентному режиму происходит по достижении так называемого критического числа Рейнольдса ReKp. При Re ReKp — возможно возникновение турбулентности. Критическое значение числа Рейнольдса зависит от конкретного вида течения. Число Рейнольдса как критерий перехода от ламинарного к турбулентному режиму течения и обратно относительно хорошо действуетдля напорных потоков. При переходе к безнапорным потокам переходная зона между ламинарным и турбулентным режимами возрастает, и использование числа Рейнольдса как критерия не всегда правомерно.

Таблица 5.1. Значения коэффициентов в зависимости от материала газопровода

Зачем газифицировать дом?

Выбор труб и крепежных элементов

Нюансы выбора материала

Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.

Преимущества полиэтиленовых труб

Когда стоит отказаться от полимера?

Использование полимерной арматуры также запрещается в следующих ситуациях:

по трубопроводу будет подавать сжиженный углеводород;
был выбран открытый способ монтажа;
если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).

Почему необходимо проводить расчёт газопровода

На протяжении всех участков газопроводной магистрали проводятся расчёты для выявления мест, где в трубах вероятны появления возможных сопротивлений, изменяющих скорость подачи топлива.

Если все вычисления сделать правильно, то можно подобрать наиболее подходящее оборудование и создать экономичный и эффективный проект всей конструкции газовой системы.

Это избавит от лишних, завышенных показателей при эксплуатации и расходов в строительстве, которые могли бы быть при планировании и установке системы без гидравлического расчёта газопровода.

Появляется лучшая возможность подбора нужного размера в сечении и материалов труб для более эффективной, быстрой и стабильной подачи голубого топлива в запланированные точки системы газопровода.

Обеспечивается оптимальный рабочий режим всей газовой магистрали.

Застройщики получают финансовую выгоду при экономии на закупках технического оборудования, строительных материалов.

Производится правильный расчёт газопроводной магистрали с учётом максимальных уровней расхода горючего в периоды массового потребления. Учитываются все промышленные, коммунальные, индивидуально-бытовые нужды.

Расчет диаметра газопровода: пример расчета и особенности прокладки газовой сети

Расчет параметров газопровода. дипломная (вкр). строительство. 2015-05-20

Гидравлический расчет газопровода: методы и способы вычисления + пример расчета

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Нормы и стандарты прокладки труб

В жилые здания газ поступает через вводы, идущие от распределяющих топливных станций. Как правило, они устанавливаются на цокольном этаже и дальше прокладываются по лестничным клеткам. Труба, которая подводится к жилому зданию, в обязательном порядке изготавливается бесшовным методом, а толщина ее стенки составляет не менее 3,5 мм.

При подводе магистрали к частному дому она должна располагаться от труб водопровода и теплосети на расстоянии не менее 15 см. В случае с телефонными или электрическими кабелями эта величина увеличивается до полуметра.

Газопровод преимущественно изготавливается из стали. Поэтому, чтобы предотвратить коррозию трубы, она покрывается специальным изолирующим материалом. Благодаря этому конструкция не соприкасается с влажным грунтом.

Основные разновидности газопроводов

Выводы и полезное видео по теме

Видео #1. Все о газификации частного дома:

Видео #2. Основные этапы монтажа:

Прокладка газовой магистрали к частному дому — это трудоемкий и ответственный процесс. Ведь от качества проведения работ напрямую зависит безупречность подачи и безопасность жильцов. Поэтому лучше доверить выполнение расчетов и сам монтаж высококвалифицированным и опытным сотрудникам.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о том, как подключали ваш или соседский дом к магистральному газоснабжению. Задавайте вопросы по спорным моментам, публикуйте фото с процессом прокладки труб или подключением оборудования.

Источник
