Как рассчитать уклон канализационной трубы

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

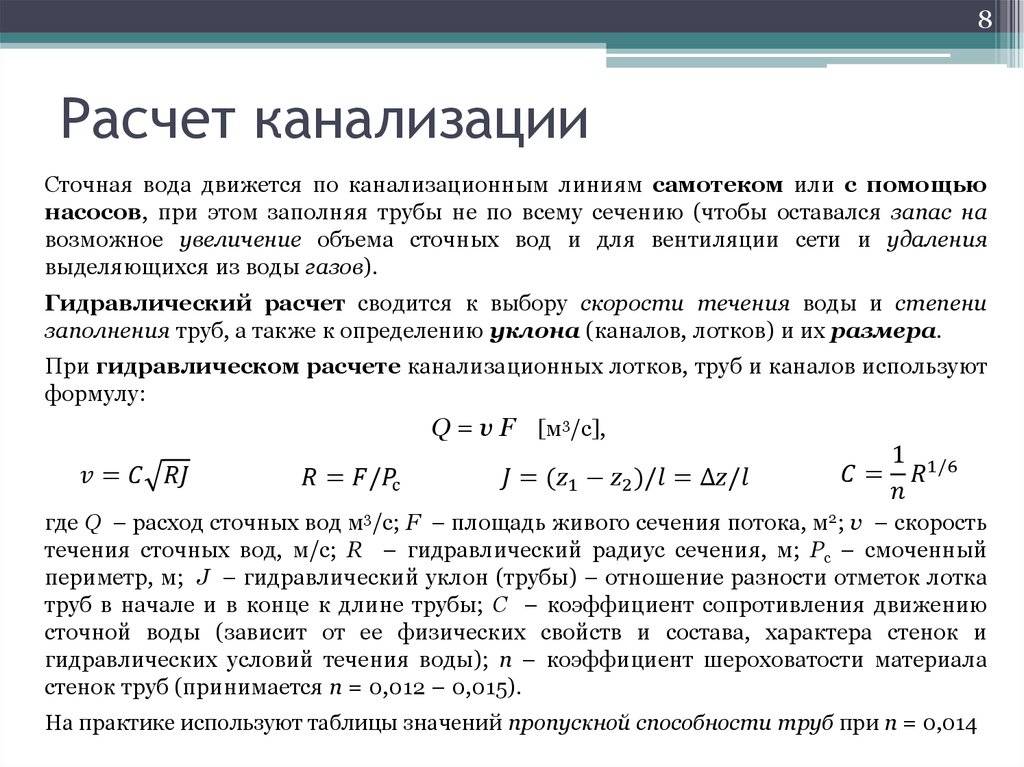

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

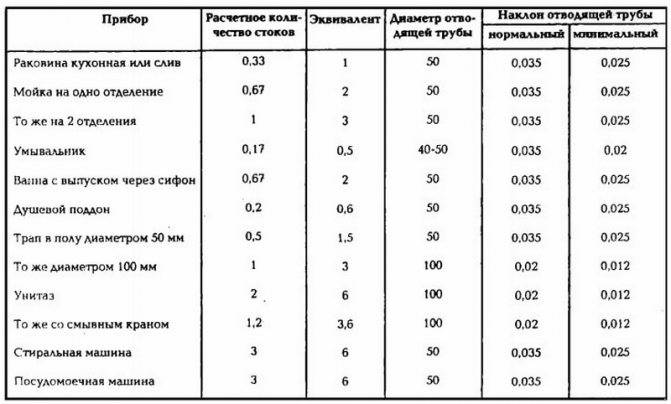

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Расчет высоты конька

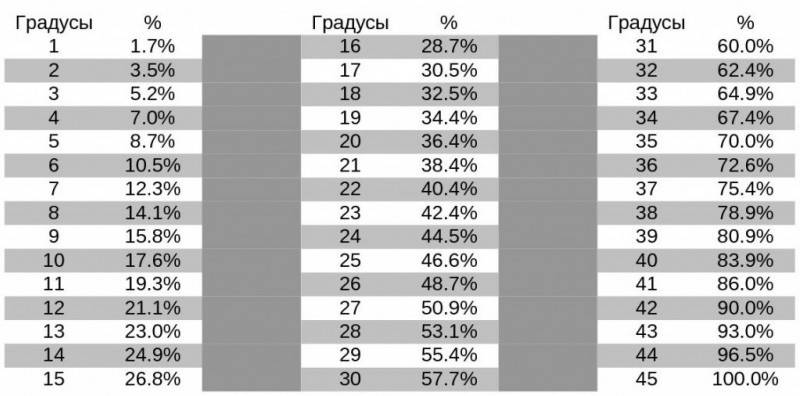

Соотношение градус/процент уклона кровли

После того как определились с конструкцией крыши, решили какой материал будет использоваться, учли все климатические условия и определились с наклоном кровли, пришло время узнать как посчитать высоту конька.

Сделать это можно с помощью угольника или математическим способом. Для второго варианта ширину пролета дома (h) делят на 2. Полученное число умножают на относительную величину.

Для ее нахождения используют таблицу, приведенную ниже (рис.4). Как видите, значения расписаны для каждого угла наклона. Чтобы было понятней приведем пример. Ширина здания 6м, уклон крыши 20 градусов. Получаем:

Высота конька 1,08 метров. Используя данную формулу можно узнать уклон крыши (это бывает надо при ремонте уже готовой кровли). Как считать? В обратном порядке.

Угол ската кровли это отношение между высотой конька крыши и половиной заложения.

Что мы получаем: 1,08:3=0,36 умножаем данное значение на 100 и получаем уклон крыши в процентах: 0,36х100=36%, смотрим по таблице и видим: 36%=20 градусов, что и требовалось доказать.

Как рассчитать угол уклона крыши узнали, а как определить эту величину при помощи уклономера, что собой представляет данный инструмент?

Это рейка с прикрепленной к ней рамкой. Между планками располагается ось, к которой прикреплен маятник (два кольца, пластинка, грузик и указатель).

Внутри выреза находится шкала с делениями. При нахождении рейки в горизонтальном положении, указатель совпадает с нулем на шкале.

Чтобы определить угол ската крыши. рейку уклономера держат перпендикулярно коньку (под углом 90 градусов). Указатель маятника покажет искомую величину в градусах. Для перевода в проценты используют выше приведению таблицу (рис.3).

Очень часто, при строительстве крыш, можно услышать словосочетание «разуклонка кровли». Что это такое?

Эффективность канализации и строительство траншеи

Для правильной установки наружной канализации определение уклона трубы недостаточно, необходимо грамотно выполнить раскопку траншеи, чтобы выдержать рассчитанный размер. Траншеи в зависимости от сечения линии могут быть широкими или глубокими.

Требования к широкой траншеи:

• Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов.
• Абсорбционная траншея должна быть установлена параллельно контуру наклона.
• Ширина траншеи должна быть шириной от 0,9 до 1,5 м
• При использовании двух или более траншей горизонтальное расстояние между стенами траншеи должно быть в три раза ниже глубины дренажа перфорированной трубы или 3 м, в зависимости от того, что больше.
• Глубина дренажа ниже перфорированной трубы должна быть не менее 0,3 м или более 1,2 м
• Уплотнительная труба для очистки должна быть установлена в конце каждого прохода перфорированной трубы.
• Перед укладкой дренажной колодки необходимо расколоть или снести дно и боковые части широкой траншеи.
• При определении площади поглощения будет использоваться боковая стенка и нижняя область траншеи. Коэффициент уменьшения к общей площади.

Для глубокой траншеи необходимо выдержать условия:

• Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов
• Траншея должна быть установлена параллельно контуру наклона
• Глубина дренажа под трубой должна быть не менее 1,0 м
• Стороны стен траншеи должны быть раскристаллизованы или расколоты перед размещением дренажных стволов
• Поглощающие слои почвы должны быть толщиной менее 1,2 м
• При определении общей площади поглощения может учитываться только площадь боковой стенки глубокой траншеи. Нижняя часть также должна быть в пределах допустимых скоростей просачивания.
• Максимальная допустимая глубина глубокой траншеи составляет 4 м.

Правила регламентируют минимальное разделение между водопроводными и канализационными трубами, чтобы обеспечить защиту водоснабжения. Соответствие нормам позволяет устанавливать канализационные трубы, которые пересекаются и параллельны друг другу без каких-либо специальных требований.

Основные виды расчетов

При выполнении расчетов чаще используют данные СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», а также рекомендации из СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».

Уклон трубопровода канализации

Уклон отвечает за безнапорную работу системы и беспрепятственный сброс стоков в приемник. В таблицах СНиП приведены рекомендуемые для каждого диаметра труб минимальные уклоны:

• сечение 110 мм — 1 см на каждый погонный метр коллектора;
• диаметр 160 мм — 0,8 см на метр;
• сечение 220 мм — 0,7 см на один метр протяженности коллектора.

Для внутренней части коммуникации придерживаются 1,5-2 см уклона на каждый погонный метр.

Если есть необходимость высчитать уклон коллектора через формулу, пользуются такой: d х коэффициент, где d — это сечение трубопровода, а коэффициент соответствует таким значениям:

Уклон делают в сторону центральной магистрали или дворового септика/выгребной ямы.

Расчет сечения труб

Чтобы уложить трубы нужного диаметра, можно воспользоваться данными СНиП. Выглядят рекомендуемые значения следующим образом:

• внутренняя часть канализации от всех сантехнических приборов — 50 мм;
• труба от унитаза — 110 мм;
• общественный стояк — 110-160 мм;
• наружная часть канализации — 160-220 мм (для частного сектора и многоквартирного жилого дома);
• центральная магистраль и промышленные предприятия — от 500 мм.

При правильном сечении коллектора наполненность трубы будет составлять примерно 0,3-0,5 от общего её диаметра.

Расчет наполнения коллектора

Пример расчета уровня наполненности трубы канализации в частном секторе: за исходные данные берут уровень наполненности коллектора в пределах 60 мм, в то время как сечение тубы составляет 110 мм. Согласно приведенной формуле, 60/110 и получается 0,55. Значение соответствует норме.

Вычисление пропускной способности труб

На момент проектирования системы обязательно высчитывают пропускную способность трубопровода – определяют расчетные расходы сточных вод. Этот параметр вычисляют относительно суток, часов и секунд в зависимости от назначения здания (жилое, предприятие и пр.). Секундный расход стоков исчисляют в литрах, для суточного и часового данные исчисляют в м3.

Данные для средних расходов:

• Qcp.сут= п · Nр / 1000 м³/сутки;
• Qcp.час= п · Nр / (24 · 1000) м³/час;
• qср.сек= п · Nр / (24 · 3600) л/сек.

• п — средние нормы водоотведения на 1 жителя (в литрах);
• Nр– расчётное количество жителей.

Для максимальных расходов:

• Qмакс.сут= Qcp.сут · kсут = п · Nр · kсут / 1000 м³/сутки;
• Qмакс.час= п1 · Nр · kобщ / (24 · 1000) м³/час;
• qмакс.сек= п1 · Nр · kобщ / (24 · 3600) л/сек.

Где k – коэффициенты неравномерности: kсут – суточной, kобщ – общей.

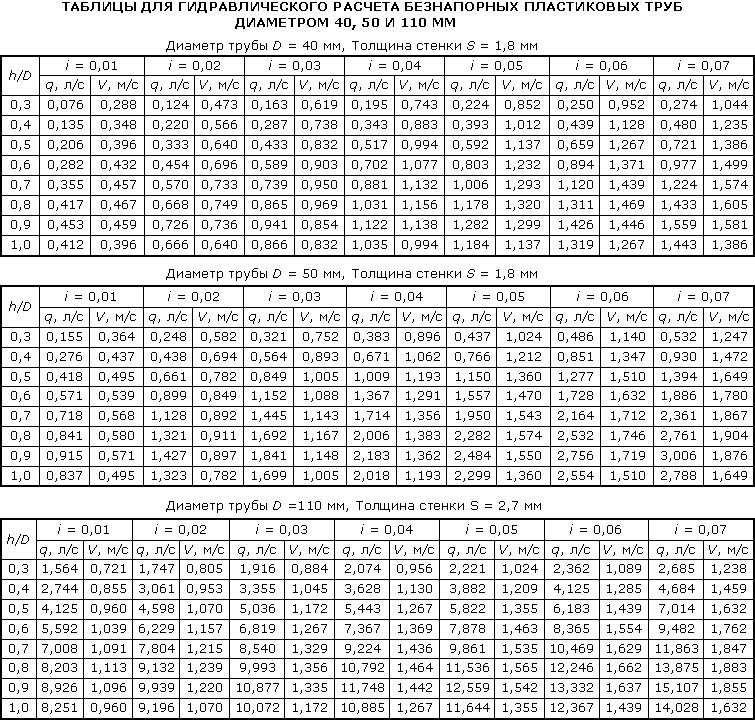

Чтобы определить максимальную пропускную способность коллектора, пользуются формулой: q = aХv, где значение а – площадь живого сечения потока, а v – скорость транспортировки стоков.

За норму максимальных скоростей для каждого вида труб (материал изготовления) принято считать 8 м/с (металл) и до 4 м/с (бетон, пластик). Если скорость по факту получается больше, её нужно гасить с помощью поворотов системы или монтажа перепадных колодцев.

Все гидравлические вычисления нужно проводить последовательно. Однако чаще мастера используют для проведения расчетов не формулы, а приведенные в СНиП данные (в виде таблиц), либо пользуются онлайн-калькулятором.

О расчёте канализационных сетей

Скорость движения хозяйственно-фекальной среды, при которой достигается эффект самоочищения, математически вычисляется по формуле:

Эта математическая формула применяется для расчёта бытовой и промышленной канализации. В частности, с помощью формулы вычисляется нужный уклон труб канализации

Обозначения:

• V – скорость движения жидкой среды, (не менее 0,7 м/с);
• H/d – наполняемость канализационной трубы (не менее 1/3 объёма);
• K – коэффициент сопротивления, зависящий от материала трубопровода (0,5 – пластик, стекло; 0,6 – другие).

Практикум устройства бытовой и промышленной канализации допускает ситуации, когда условия, рассчитанные указанной формулой, выполнить не представляется возможным в силу малого расхода канализационных стоков.

На этот случай рекомендуется монтировать коммуникации из труб диаметром до 50 мм с уклоном 3 мм на 1 метр длины. Трубопроводы диаметром 85 – 100 мм укладывают при соблюдении нормы уклона 2 мм на 1 метр длины. В любом случае, максимально допустимое значение нормы уклона может составлять 15 мм на метр длины, но не более того.

Если в системе канализационных сетей используется лотковый механизм транспортировки стоков, на этот случай тоже есть норматив. Так, уровень наполнения лотков не должен превышать 0,8 размера их высоты. Размер ширины канализационного лотка не может быть меньше 200 мм.

Причём ширина лотка устанавливается, исходя из расчёта гидравлических свойств системы и конструктивных особенностей этого элемента. Так, канализационные лотки высотой более 500 мм в размере ширины не должны быть меньше 700 мм.

Лотковая система канализации точно так же как трубная, монтируется с учётом соблюдения установленных норм уклона. Кроме того, лотковые системы сооружаются с учётом размеров отдельных элементов линии – в зависимости размера высоты и ширины

Сточные воды, наполненные высоким содержанием механических взвесей, отводятся по линиям канализации, сделанных с уклоном, величину которого также определяют расчётным путём с учётом обеспечения в трубах самоочищающих скоростей движения жидкости.

Наполнение трубопроводов нормируется значением 1/3 их объёма. Обычно такой вид стоков относится к продуктам промышленного производства, где механическими взвесями являются частицы металлов и других твердых веществ.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Вполне очевидно, что для нормального проживания в современном доме или квартире невозможно обойтись без надежно работающей системы канализации. Она представляет собой трубопроводную систему для удаления сточных вод. Неполадки в работе последней приводят к не самым лучшим последствиям, поэтому при обустройстве канализации в частном доме необходимо соблюдать требования строительных норм и правил.

Сточные воды движутся самотеком под воздействием гравитационных сил, поэтому важно рассчитать правильный уклон канализации на 1 метр. Если он будет слишком большим или слишком маленьким, появятся нарушения в работе системы, вплоть до возникновения неприятных аварийных ситуаций

Какой именно уклон для труб системы канализации установить, определяется рядом обстоятельств.

Как выбрать трубы

При выборе труб необходимо обратить внимание на их цвет – канализационные окрашивают в серый. Разный диаметр сечения говорит о том, что каждый вид предназначен для выполнения отдельных функций.. Если реконструируется уже существующая канализация, на работу которой не было нареканий, то проще всего сопоставить диаметр старых труб с новыми – ошибки в таком случае практически исключены.

Если реконструируется уже существующая канализация, на работу которой не было нареканий, то проще всего сопоставить диаметр старых труб с новыми – ошибки в таком случае практически исключены.

В зависимости от назначения, канализационные трубы и тройники бывают различного диаметраИсточник besplatka.ua

Кроме того, при монтаже нужно учесть какая бытовая техника будет подключаться к системе. Для слива воды с посудомоечной и стиральной машины достаточно будет диаметра в 2,5 сантиметра, для ванной и душевой потребуется уже 3,5 сантиметра. В целом, по всему дому проводятся трубы не больше 5 сантиметров в диаметре, но для стояка понадобится приобрести трубу сечением 11 сантиметров.

Чтобы не покупать лишние материалы или не просчитаться в подсчетах, лучше всего измерить старые трубы и сделать соответственную покупку. Кроме того, в соответствии старой конструкции покупают и такое же количество соединительных элементов.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа – Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3 Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал – пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Какой должен быть уклон канализационной трубы на 1 метр

Угол наклона канализационных труб измеряют не как обычно в градусах, а в сантиметрах на один метр, что просто обозначает насколько выше один конец трубы длиной в метр, чем другой.

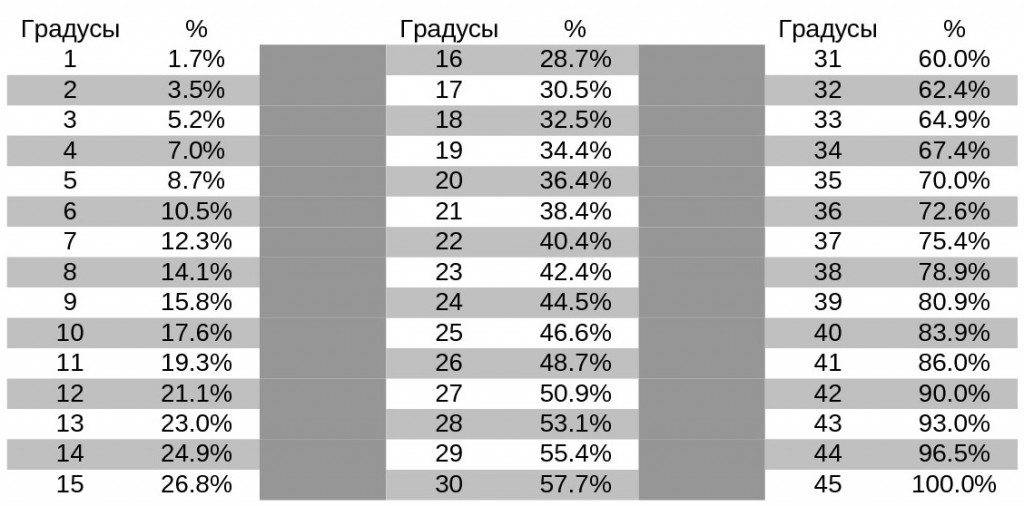

Как перевести уклон крыши в градусах в проценты таблица и поэтому выбор материалов

В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной — в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:

i = h. (1/2) = 2,5. (12 / 2) = 5 / 12 или 5. 12.

Чтобы уклон выразить в процентах, это отношение умножают на 100:

i = (5 / 12) 100 = 5 · 100 /12 = 41,67.

Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.

Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

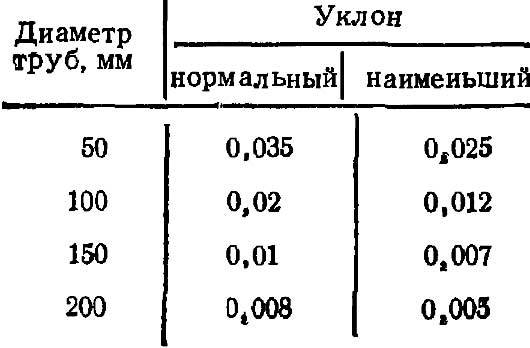

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

• Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.

• Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Чего стоит придерживаться при определении уклона?

Если учесть все правила СНиПа по организации наклона канализационных труб,
общий список будет выглядеть следующим образом:

1. Максимальное значение возможного уклона составляет 15 см.
2. В процессе установки наружной системы канализации требуется учитывать фактор глубины промерзания грунтов.
3. При определении наклона конструкций рекомендуется обратиться за помощью специалистов и дополнительно осуществить проверку расчетов с помощью нормативной литературы. (возможно самостоятельно)
4. При устанавливании канализации в помещении ванной комнаты можно прибегнуть к минимальному уклону, так как нет риска засорить трубу крупными частицами.
5. Определить уклон можно с помощью пузырькового уровня. Его нужно укладывать на место, где находится труба, и в зависимости от положения пузырька рассчитывать величину наклона.

Также перед проведением работ требуется составить план последовательности
действий, чтобы избежать возможных ошибок. На план также наносится профиль канализации, и
этот пункт прописан
ГОСТ 21.604-82.

Если учесть все требования документов, то организовать канализационную систему и обеспечить нормальный уклон получится своими руками.

Межплиточные швы

Для того чтобы сделать ревизионный лючок под плитку максимально незаметным, необходимо обратить внимание на этот нюанс. После того, как монтаж конструкции в поверхность завершен, плитка на крышку люка приклеена и обработана, люк закрывается

Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом. Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов.

Для обеспечения доступа, делается следующее. Канцелярским ножом под углом прорезается силикон на протяжении всех сторон конструкции

Обратите внимание, что резку нужно проводить максимально аккуратно, так как велик риск испортить шов и поцарапать плитку

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Септик ЭКО-ГРАНД – автономная канализация дома.

Положительные качества Флотенка

Анализируя отзывы владельцев данного сооружения, можно отметить такие плюсы:

• способность станции работать полноценно при отсутствии электричества;

• стойкость корпуса к деформациям;

• возможность самостоятельного монтажа;

• может находиться под землей длительное время – не менее 30 лет;

• имеет малый вес и большую механическую мощность;

• не нуждается в гидроизоляции;

• не издает неприятные запахи.

К минусам септика можно отнести:

• работы по очистке камер 1-3 раза в год;

• необходимость в ассенизаторской технике для удаления илового отложения в случае серьезного засора системы;

• чистка стоков не происходит на 99-100%, о чем говорят отзывы потребителей;

• необходимо место под поле аэрации.
