Установка электрического котла отопления: нормы и технология монтажа

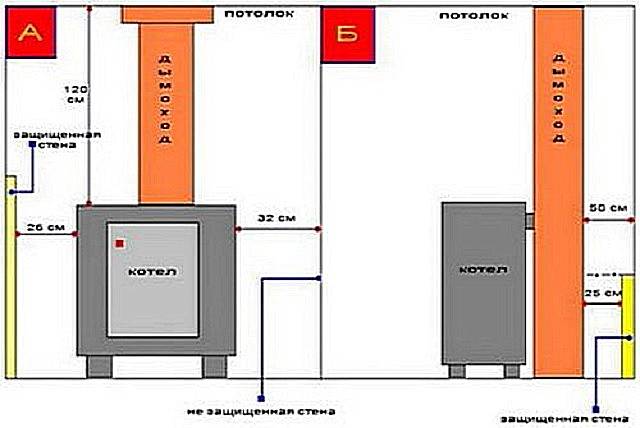

Установка дымохода

Для правильной работы отопительной системы нужно учесть все правила и нормативы для дымохода. Лучшим выбором будет установка утепленной трубы – схема сэндвич или двойной трубопровод, который изготовлен из керамики, стали, бетона.

Чтоб определить оптимальный внутренний диаметр дымохода нужно выяснить, что рекомендует производитель. Каждая модель котла имеет свои особенности и это нужно учитывать. Только после изучения всех данных подберите дымоход, который будет соответствовать строительным нормам:

• не делайте больше 2-3 изгибов трубы;

• длина трубопровода, который соединяет газовый котел или колонку с основным дымоходом – 250 мм;

• минимальная высота дымохода – 5000 мм;

• максимальная длина горизонтальной части дымохода – 3000 мм.

Этапы подключения газового котла

Этапы подключения: монтаж устройства, присоединение отопительного контура и отопительной системы, а также к газопроводной трубе.

Все этапы имеют свои особенности, соблюдать которое крайне важно для достижения безопасности и эффективной эксплуатации всей отопительной сети. Прежде, чем мы перейдём к ознакомления с каждым этапом, нужно разобраться от чего зависит выбор схемы подключения

Прежде, чем мы перейдём к ознакомления с каждым этапом, нужно разобраться от чего зависит выбор схемы подключения.

Нужно иметь в виду открытая это система или закрытая, каким образом в ней происходит передвижение теплоносителя — самопроизвольно или действием насосной установки. Сама система отопления с одним высокотемпературным радиатором или с несколькими контурами, отапливающий полы. Вид самого агрегата также очень важен — одно или двухконтурный, камера сгорания открытая или закрытая, конвекторный либо конденсационный. Все это учитывается при выборе схемы.

Установка агрегата

Для устройства напольной модели потребуется сооружение специального фундамента. Настенный вешают с помощью держателя, идущего в комплектации с прибором.

При выборе месторасположения котла нужно учитывать следующие нюансы:

  • Помещение должно иметь открывающееся окно;
  • Не должны располагаться никакие приборы рядом с газовым устройством.

На заметку: Установить агрегат можно и самостоятельно, но подключение только с помощью квалифицированного специалиста. После выполнения подключения специалист пишет соответствующий акт о подключении и этот документ является основополагающим при выдаче разрешения о вводе в эксплуатацию прибора газовой службой.

Подключение одноконтурных устройств

Схема заключается в подключении к котлу водонагревающего устройства, который представлен термоизолированной емкостью, посредством клапана с терморегулятором с водой. В бойлере имеется спиралевидный теплообменник, по которому происходит передвижение нагретой воды.

Здесь в приоритете водообеспечение. При остывании воды в бойлере, происходит срабатывание датчика и все количество нагретого теплоносителя из котла стремиться в водонагреватель. Здесь он передает свою тепловую энергию и течет в обратном направлении. Этот процесс непрерывно повторяется до того момента, пока вода в электронагревателе не достигнет необходимой температуры. После чего трехходовой клапан опять срабатывает и вещество для передачи тепла стремиться к системе отопления, где будет происходить его циркуляция уже принципу от котла к отоплению и обратно до того, как вода в бойлере не начнет остывать.

Заметка: Когда происходит нагревание воды бойлера, передающее тепло вещество не передвигается по системе отопления. Какое время займет нагревание бойлера зависит от его размера. Так, к примеру, нагрев бойлера размером в двести литров нагревается около шести часов, а его подогревание может занять не более часа. Восьмидесяти литровый бойлер нагреется за двадцать минут. Однако, это не как не может повлиять на температуру вашего жилища,т.к. за такой короткий срок он не остынет.

Тонкости присоединения двухконтурного типа

Эта схема будет немного сложнее. Так как здесь имеется 2 элемента теплообмена, для отопления и гвс, и будет происходит соединение четырех патрубков к трубам различного назначения.

Многие системы не предполагают использование насоса, т.к происходит естественная циркуляция.


В случае с предусмотренным насосом, его устанавливают на обводном контуре. Установка грязевика происходит перед насосной установкой, а по сторонам ставится запорная арматура(американка). Это делается для облегчения снятия для прочищения без сливания теплоносителя. Подключение 2 устройства теплообмена для гвс происходит почти также. Только на соединительном контуре с водопроводной трубой лучше поставить фильтрующее устройство для задержания частиц грязи.

Подсоединение к электричеству

Котел может подключаться к электрической энергии 2 способами: с помощью кабеля и вилки для розетки и с использованием трехжильного изолированного кабеля.

На заметку: Подключение газового прибора к электросети производится с помощью автоматического выключателя к распределительному щиту с обязательным заземлением.

Не далеко от агрегата устанавливают автомат отключения. Даже при наличии своего провода и вилки лучше сделать отдельную электророзетку через защитный автомат.

Как подключить газовый двухконтурный котел

Двухконтурное устройство отличается от одноконтурного тем, что в нем присутствует 2 теплообменника: один — основной, который греет воду для отопления, а другой — дополнительный, который будет нагревать воду для горячего водоснабжения. В большинстве случаев подобные котлы являются настенными и представляют собой высокотехнологичную котельную, где все автоматизировано и предусмотрено.

Подключение двухконтурного газового котла.

Следует обратить внимание на рисунок, на котором изображаются внутренности двухконтурного устройства. К нему будут подключаться 5 труб: 1 — труба с теплоносителем из отопительной системы, который уходит на донагрев; 2 — труба с холодной водой, идущей в теплообменник для того, чтобы нагревать воду для ГВС; 3 — газовая труба; 4 — труба для ГВС с горячей водой; 5 — труба с горячим теплоносителем для отопительной системы. Вся автоматика двухконтурных котлов устраивается внутри

Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе

Вся автоматика двухконтурных котлов устраивается внутри. Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе.

Схема подключения газового двухконтурного котла напрямую.

На практике двухконтурный газовый аппарат не способен обеспечивать для ГВС большое количество воды. Котел не успевает ее нагревать в необходимом объеме. Именно поэтому они используются исключительно в семьях небольших размеров, а для того, чтобы нагревать больший объем воды, дополнительно используется водонагреватель.

Согласно данной схеме теплоноситель только подогревает в бойлере воду, а сама система подача воды во 2 контур будет замкнутой. Это позволяет значительно увеличить долговечность двухконтурного устройства, которое сильно страдает от водопроводной жесткой воды.

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Приблизительно через год дополнительный теплообменник для ГВС засорится и выйдет из строя. В связи с этим, циркуляция чистого теплоносителя во 2 контуре является более экономичным решением. Однако нет смысла использовать двухконтурную конструкцию. Гораздо выгоднее и практичнее установить в таком случае одноконтурный котел большей мощности.

Подключение газового настенного котла в паре с обыкновенным электробойлером в качестве накопительного бачка для горячей воды тоже допустимо. В данном случае горячая вода будет поступать в бойлер из котла, а когда количество ее уменьшится до критической точки, котел снова начнет греть воду для того, чтобы заполнить бойлер. Возможен вариант, в котором бойлер заполнится горячей водой из котла, а дальнейшая ее температура будет поддерживаться при помощи ТЭНа.

Установка подрозетника


Использование тройной розетки на кухне

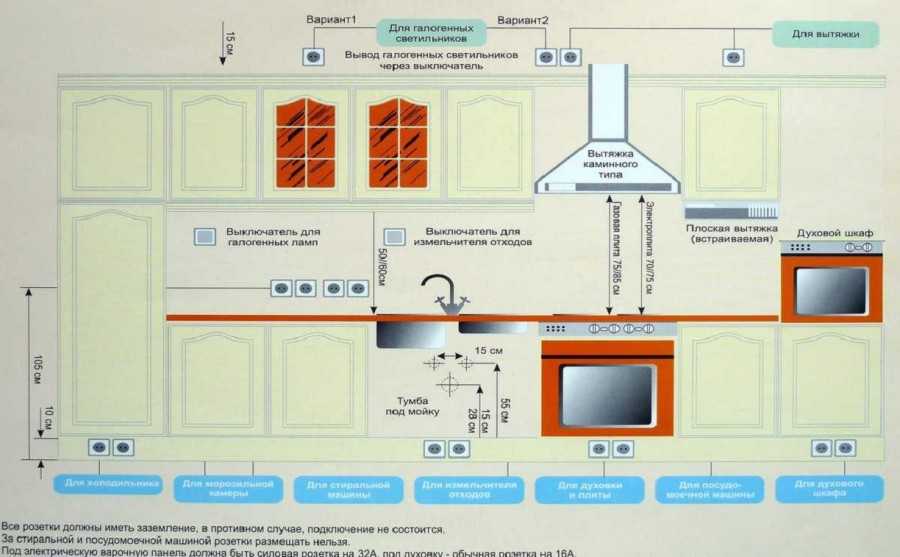

Монтаж блока начинается после выбора места расположения конструкции:

  • на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
  • в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
  • при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

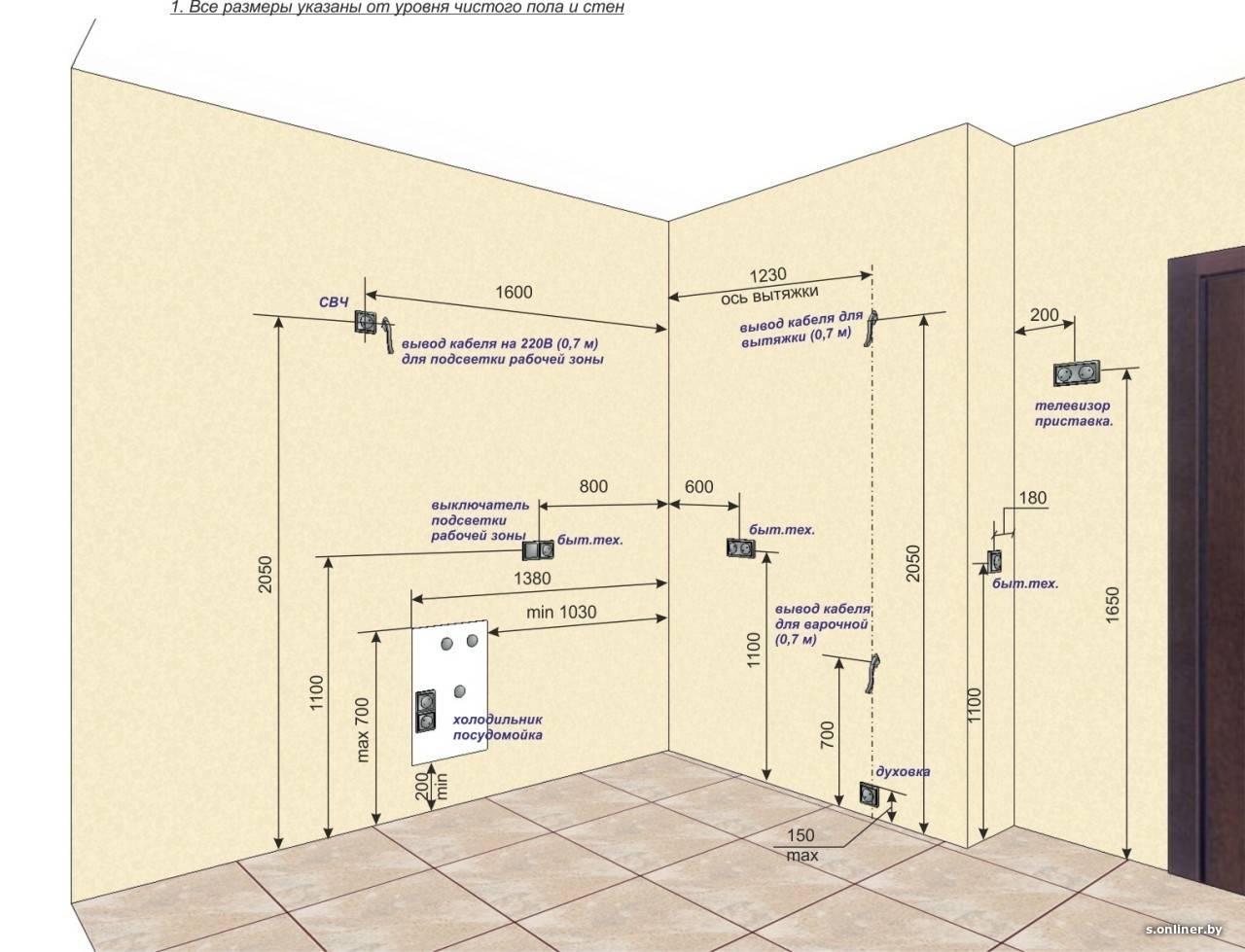

Разметка поверхности стены

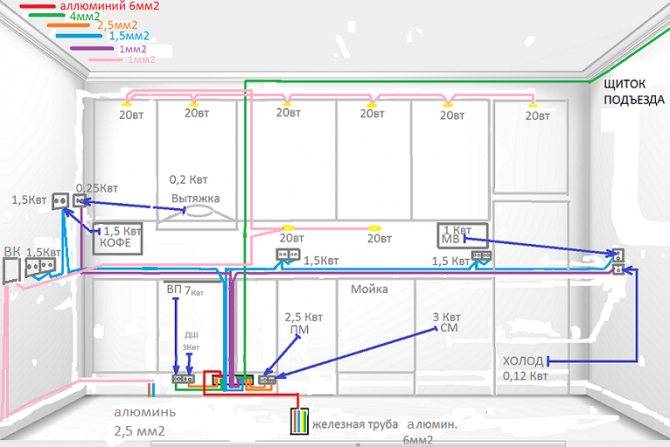

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене


Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

  1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
  2. Штробу ведут строго по вертикали или горизонтали.
  3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
  4. Остатки бетона удаляются зубилом.
  5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
  6. На задней части корпуса подрозетника проделываются три отверстия под провода.
  7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене


Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Полезные товары

Практически во всех случаях при ремонтно-строительных работах домовладельцам приходится сталкиваться с электрическими сетями, которые проходят недалеко от газопроводов, а для правильного и безопасного монтажа им необходимо знать установленное правилами минимальное расстояние от розетки до газовой трубы. При прокладке электрических сетей руководствуются нормами и правилами устройства электроустановок ПУЭ , которые являются обязательными для всех государственных и частных ремонтно-строительных организаций и обеспечивают безопасность индивидуальных застройщиков и отделочников, проводящих работы по ремонту помещений. В правилах указаны безопасные расстояния размещения групповых щитков, внутренней и наружной электропроводки относительно трубопроводных магистралей с проходящими по ним жидкими или газообразными нейтральными средами, а также горючими и взрывоопасными веществами.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Правила подключения газового котла

В помещении Газовый котел. Тонкости установки Монтаж газового бытового котла должен производиться строго в соответствие с техническими условиями.

Эти элементы, необходимые для комфортной жизнедеятельности человека, мирно сосуществуют в пределах одной квартиры.

Это может быть шикарная плантация для приготовления пищи, место, в котором вполне помещается все необходимое или тесная каморка, куда плита с холодильником и шкафом для круп влезли — и хорошо. Так или иначе, в любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовую технику, вроде холодильника либо микроволновки.

Расчёт сетевой нагрузки

Решая, как установить розетку под кондиционер, следует учитывать потребляемую мощность электрического устройства. Это необходимо для обеспечения надёжного питания охлаждающей системы и исключения вероятности возникновения аварийной ситуации. Данную информацию содержит технический паспорт прибора. Для охлаждения большей площади помещения выбирается более мощный кондиционер. Максимальная нагрузка на сеть при работе бытовых систем кондиционирования не превышает 10А. Поэтому при их монтаже можно применять стандартную штепсельную розетку, с номинальной нагрузкой 16А.

Охлаждающие устройства с высокой мощностью используются для помещений, обладающих большой площадью. Их монтаж осуществляется с применением специального оборудования для прямого подключения. Точка подключения, независимо от мощности, должна обладать устройством заземления. Если к линии подключаются другие бытовые приборы, при расчётах учитывается суммарная мощность.

Подключение отопления к котлу, который работает на газу

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Расположение труб может отличаться. Это будет зависеть от производителей и моделей.

Если отопительная система уже ранее эксплуатировалась, а в данный момент будет происходить лишь замена котла. из системы понадобится слить теплоноситель и обязательно ее несколько раз промыть. На стенках радиаторов и труб оседает большое количество разных солей, в связи с чем нужно промыть систему.

В отопительной системе может циркулировать как антифриз, так и вода. В технической документации обязательно следует прочесть о том, можно ли использовать антифриз в выбранной модели.

В качестве теплоносителя использовать антифриз в отопительной системе есть смысл, когда котел включается лишь периодически. В таком случае вода в трубах может замерзать, а антифриз нет. Однако если пользователь находится в доме постоянно и котел не отключается на морозы, то можно использовать воду в качестве теплоносителя.

  1. Циркуляционный насос (если нужен).
  2. Шаровый кран.
  3. Фильтр грубой очистки.
  4. Шаровый кран.
  5. Соединение «американка».

Циркуляционный насос всегда должен быть остановлен на обратке. Шаровые краны нужны для того, чтобы легко отсоединять систему без слива теплоносителя и быстро снимать фильтр для очистки и профилактики. Фильтр грубой очистки в отопительной системе нужен для того, чтобы обезопасить теплообменник от засорения солями. Его надо ставить непосредственно перед котлом, предпочтительно на горизонтальном участке улавливателем вниз.

Схема подключения ГВС к газовому двухконтурному устройству:

  1. Фильтр грубой очистки воды.
  2. Шаровый кран.
  3. Магнитный фильтр либо фильтр тонкой очистки.
  4. Шаровый кран.
  5. Соединение «американка».

Чтобы максимально продлить период службы дополнительного теплообменника 2-х контурного котла и обеспечить его защиту от накипи, на подводящей трубе с холодной водой нужно установить магнитный фильтр и грубой очистки. Если последний фильтр ранее уже устанавливался, то производить его монтаж перед котлом не нужно.

Все соединения понадобится загерметизировать паклей, специальной сантехнической пастой либо ФУМ-лентой.

Никаких проводов, только кабели?

Первый вопрос, который обычно остается «за кадром», почему для подключения электрокотла нужно использовать кабель, а не отдельные провода?

В теории электромонтажа и нормативах, нет никаких запретов, чтобы для питания электроустановок использовать провода, подобранные по сечению и защищенные по всем правилам.

Другое дело, что делать электропроводку проводами сложнее, или правильнее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, обязательно, нужно использовать металлические или электротехнические пластиковые трубы. Затяжка проводов в трубы, требует некоторых навыков и специальных приспособлений.

В отличие от проводов, кабельные линии можно прокладывать: ПУЭ 2.3.33: открыто, в коробах или трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.

С другой стороны, свой дом это не промышленное производство и для пожарной безопасности деревянного дома я бы защитил кабель металлической трубой, особенно если мощность у котла большая мощность.

Трубы и электрический кабель в помещении

В ПУЭ-7, принятом Министерством энергетики, есть специальный подраздел, в котором подробным образом расписаны все удаленности и насущно необходимые просветы между электрическими розетками, выключателями, кабелем и трубами для провода газа, диаметр которых начинается с определенной величины.

Нормы удаленности от инженерных сетей согласно СНиП

Опору ВЛ 0.4 кВ можно установить на расстоянии 2 м от забора или ограждения. Расположение фасада строения предусмотрено соответствующим СНиП, и внутри придомового пространства может быть важным каждый сантиметр.

Условия, которыми ограничены провода и кабели, зависят от множественных факторов:

  • предполагаемой для прокладки окружающей среды (сухие, влажные участки, помещения всех видов или смонтированные снаружи установки);
  • разные типы электропроводов: одножильные или двужильные, защищенные и незащищенные, кабели в металлической оболочке или в изолирующем слое другого типа;
  • напряжение, на которое ориентирован данный тип проводки – 220 или 380 В или другие его значения;
  • прокладка в виде воздушной линии по вертикали или горизонтали;
  • в частном строении или общественном здании, в производственных корпусах;
  • в виде специальных проводов с несущим тросом, для которых тоже могут использоваться кабели с разным количеством жил и вариативными типами изоляционной оболочки.

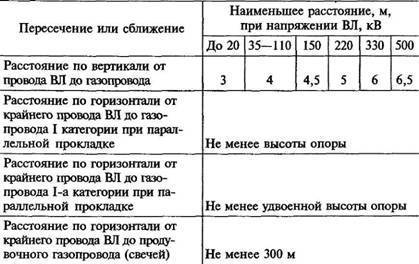

Таблица дистанций до сооружений согласно нормативам

Все это указано в ПУЭ как жизненно важные критерии безопасности людей, зданий и сооружений. Поэтому при монтаже используют вариативное размещение – в нишах или в специальных штробах, а также применяют в качестве дополнительной защитной меры изолирующий слой из распространенных строительных материалов, относимых в ПУЭ к несгораемым.

При постройке дома, когда просто проводят свет, есть специальные нормативы изоляции, но они рассчитаны на те случаи, если рядом с проводом или силовым кабелем есть откровенно горючие материалы. Тогда слой изоляции не может быть менее 10 см.

Таблица дистанций от инженерных сетей согласно нормам СНиП (СП)

В ПУЭ-6 расстояние между газовыми трубами и любым типом кабеля зависит от типа топлива. Если газ взрывоопасный и представляет собой повышенную угрозу, то привычная дистанция на свету в 50 мм увеличивается вдвое – до 100 мм. По обе стороны электропроводки должна быть защита от механического влияния на кабель, ее делают с обеих сторон трубы для прохода газа.

Прокладывая промышленную параллель труб с относительно нейтральным газом и электрокабелем, можно оставить просвет в 100 мм. Но электролиния и труба газопровода не могут сближаться более чем на 40 мм.

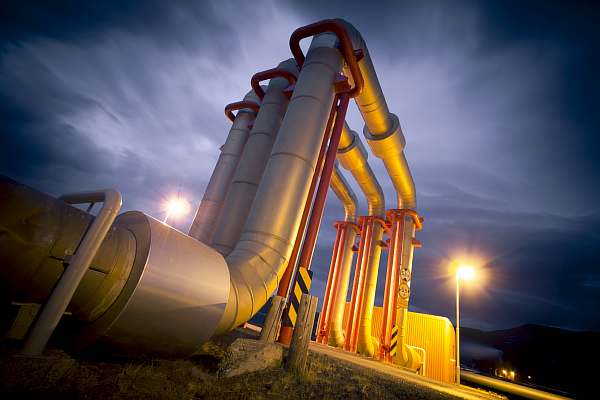

Газопровод высокого давления

Это не все, а только самые общие условия. При прокладке кабеля в частном строительстве лучше сразу просчитать схему расположения и посоветоваться с профессиональным электриком. Это особенно актуально в помещениях, где предусмотрены одновременно и тепловодные трубы, проходящие с газовыми или электрическими в пересечении.

Металлические и стальные для этой цели не подходят, особенно в сырых и тесных помещениях или в наружных установках.

Газопровод около города

Разновидности изделий


Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

  • внутренние – подойдут, если в квартире скрытый тип проводки;
  • внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
  • встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

  • лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
  • пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

под балконом, крыльцом, а также над крышей промышленного здания

2,5

над окном

0,5

под балконом

1,0

под окном (от подоконника)

1,0

при вертикальной прокладке до окна

0,75

то же, но до балкона

1,0

от земли

2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63-2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т. п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т. п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно. Котельная автоматика очень чувствительна к качеству питающего напряжения

При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

  • в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
  • по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

  1. магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
  2. трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
  3. трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

Классификация

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

  • на расстоянии меньше 50 см от оконных и дверных проемов;
  • на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Правила прокладки

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

  • для трубопроводов низкого давления – 2 м;
  • для магистралей со средним значением давления – 4 м;
  • для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

  • для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
  • для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
  • для систем, проложенных под водой (до 100 м);
  • для трасс, проложенных в лесополосе (до 3 м).

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Указатель охранной зоны

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

  1. строительство любых сооружений;
  2. обустройство выгребных ям;
  3. обустройство мест для хранения токсичных и химически активных соединений;
  4. установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
  5. разжигать огонь;
  6. обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).
