Советы по разводке канализации в частном доме своими руками

Проектирование системы водоснабжения частного дома от индивидуального источника

Для проектирования автономной системы водопровода необходимо, кроме простых арифметических расчетов подсчета сметы получить данные не только о производительности насосного оборудования, но и о возможностях источника обеспечить дом необходимым количеством воды.

На начальном этапе проектирования проводятся замеры глубины залегания горизонта поверхностных вод и горизонта основного водоносного слоя. Рассчитывается суточный дебит скважины или колодца. Проводится просчет максимального и минимального потребления воды в доме.

После получения начальных данных, определяется (в случае если не было определено ранее) место в котором будет оборудован источник водоснабжения и параллельно проектируется место, где будет расположен септик или резервуар для сбора стоков.

Просчитывается расстояние от источника водозабора до крайней точки установки крана водопровода и проводятся расчеты мощности насосного оборудования.

В процессе определения типа насосного оборудования выбирается вариант его установки – для глубинных насосов оборудование кессона над скважиной, для поверхностных насосных стаций место, где планируется его монтаж – в кессоне или в одном из помещений дома.

Далее проектируется:

• Внутренняя разводка труб в доме;
• Трасса прокладки труб от кессона к дому;
• Выбирается тип насосного оборудования, способ его установки и подключения, схема электропитания;
• Места установки сантехнических приборов и способа их подключения к водопроводу;
• Метод утепления наружного водопровода и кессона;
• Рассчитывается количество необходимых фильтров механической очистки воды и возможность подключения оборудования глубокой очистки воды;
• Составляется смета материалов и необходимых работ;
• Составляется поэтапный план проведения работ.

При составлении проекта автономного водоснабжения также просчитывается расстояние между источником водоснабжения и септиком, расстояние от септика до границы участка и источника водозабора на соседних участках.

И хотя согласование в местных коммунальных организациях и СЭС такого проекта не требуется, скорее всего, согласовывать его с соседями придется, ведь довольно часто случается так, что коммуникации соседних участков не согласуются по минимально допустимым санитарным нормам расположения, что может привести не только к конфликтам, но и более тяжелым последствиям – загрязнения стоками источников водоснабжения.

Проектирование разводки

Характерная особенность инженерных систем в частном доме – автономность. Один из ее главных элементов – канализация. Разводку системы канализации следует выполнять, учитывая санитарные нормы и строительные требования. Правила устройства канализации нельзя назвать строгими.

Материалы для разводки в частном доме можно приобрести в строительном или специализированном магазине

Обустройство канализационной системы предполагает проектирование как внешних, так и внутренних сетей. Внутренняя сеть должна состоять из стояка канализации, оснащенного фановой трубой, и разводки труб. Внешняя сеть включает подводящий трубопровод и очистное сооружение – септик.

Как составить схему внутренней разводки:

• Отвод «серых» стоков делают из труб, сечение которых равно 50 мм.
• Чтобы сделать отведение стока от унитаза, нужно использовать большую трубу, диаметр которой равен 110 мм. Такую же трубу используют для изготовления стояка.
• Трубопровод не должен сужаться по направлению к стояку.

Монтировать канализационную систему лучше всего полимерными трубами

Важно, чтобы сливной стояк проходил вертикально. Его нужно оснастить ревизией, обратным клапаном и фановой трубой

Как провести водопровод в частном доме своими руками

Если дом только строится, систему водоснабжения в нем провести намного проще, чем устанавливать все в обжитом помещении. Следуйте пошаговой инструкции как провести водопровод в загородном доме своими руками от водопровода.

Предварительно составляется план, на котором распределяются места потребления воды, расположение бойлера, насоса и фильтров. На чертеже должны быть распределены все трубы и сопутствующая сантехника. Расстояние и количество материала рассчитываются и вносятся в план.

Провести водопровод можно различными методами. При последовательной (тройниковой) разводке и подключении потребителей или коллекторном соединении. Для маленьких частных домов это первый вариант лучше. В местах распределения устанавливается тройник своими руками со специальным отводом в разные стороны. Коллекторное соединение подходит для домов, где круглый год кто-то живет.

Такая разводка предполагает отвод труб от основного коллектора и распределение индивидуально для каждого помещения и точек водозабора. Потери напора подачи могут быть, но они незначительны. При периодичном и непостоянном проживании можно сэкономить и сделать последовательный тип соединения. При таком подключении можно пользоваться водой практически без ограничений.

Водопровод в частном доме легко провести не только от центрального водопровода, но и от колодца или скважины. В первую очередь на схеме отмечается источник воды. Затем укажите место установки напорного насоса и гидроаккумулятора. Тройник для разделения устанавливается за очистными системами. Тройник имеет запорный кран, это позволяет перекрыть воду на выходе. Первая труба предназначается для обслуживания дома, вторая — для уличного использования.

К распределителю присоединяется труба для холодного водоснабжения, к каждой точке распределения монтируются краны для запора. Труба для горячей воды подсоединяется к бойлеру и к коллектору для разводки распределения воды по системе водопровода в частном доме.

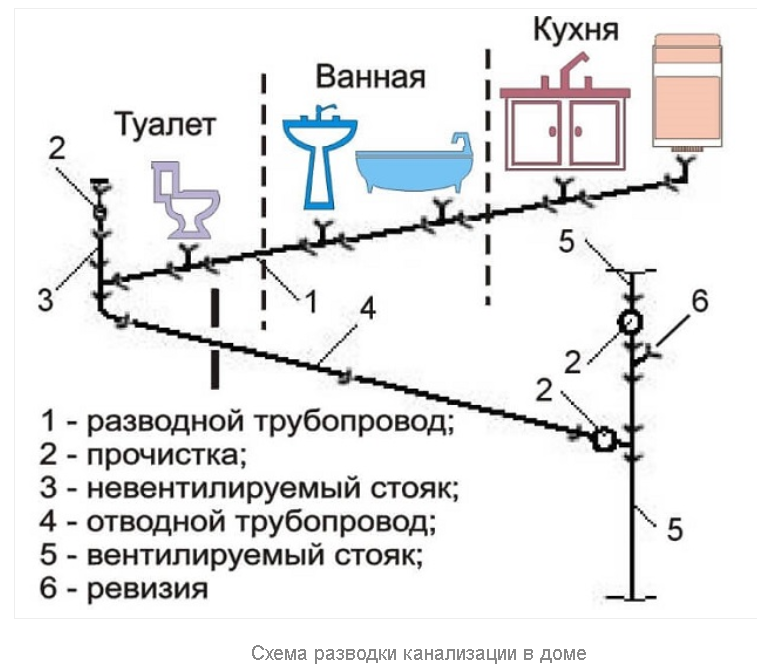

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

• Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
• Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
• Труба такого же размера используется для стояка.
• Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
• Не допускается сужения трубопровода по направлению к стояку.

• Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
• Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
• На стояке планируется установка ревизий, обратного клапана или фановой трубы.
• По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

• Выбирается место расположения стояка (или нескольких стояков при необходимости).
• Намечаются места установки сантехники.
• На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

• герметичного бака-накопителя;
• септика (с одной либо несколькими камерами);
• септика с инфильтратором;
• биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

1. ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
2. СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
3. СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Этапы составления схемы канализации в частном доме:

• прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
• отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
• указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
далее на схему наносят линии подвода стоков от каждой точки слива до коллектора

Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.

После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.

Поэтапное устройство канализации загородного дома своими руками

1. Устройство канализации загородного дома своими руками осуществляется путём монтажа наружной и внутренней канализации. Если работы будут происходить в уже построенном доме, то необходимо приготовиться к тому, что будет нарушен рельеф участка и придётся проводить ремонт в доме после установки канализационной системы. Монтаж наружной части локальной канализации частного дома имеет несколько этапов:
2. Определение размера и объёма септика. Здесь необходимо учесть, что вода должна отстаиваться в септике не менее трёх суток. Учитывая количество проживающих в доме людей и то, что на одного человека объём стоков принимается за 150 л/сутки, можно вычислить, что для семьи из 4 человек нужен септик объёмом не менее 1,8 м3 (150 л/сутки * 4 человека * 3 суток = 1,8 м3).
3. Выбор места расположения септика. Устанавливать приёмник сточных вод рекомендуется недалеко от дома, чтобы жидкости не успевали остывать, а зимой не замерзали в трубах. Герметичные септики можно располагать близко к дому и даже в подвале, не герметичные размещать ближе, чем на 5 метров к дому не рекомендуется. Высокая температура способствует ускорению процесса разложения загрязнений в сточных водах.
4. Выбор материала для септика. Септик должен быть герметичным. Можно приобрести готовую пластмассовую ёмкость с разным количеством камер. Можно сэкономить и изготовить самостоятельно бетонную ёмкость, воспользовавшись бетонными кольцами.
5. Разметка участка и выкапывание траншей для труб и котлована для септика. Котлован выкапывается, исходя из размеров септика и количества камер. Траншеи подготавливаются с учётом того, что трубы будут располагаться с уклоном к очистному сооружению в 2–4 см на каждый метр трубы. Глубина траншеи – 60–120 см (зависит от типа почвы и глубины промерзания грунта) и 60 см ширина. Трубопровод следует защитить от промерзания.
6. Установка септика. Монтаж осуществляют с применением уровня, септик просыпают песком и заливают водой до указанных внутри мерок, чтобы уплотнить.
7. Врезка подводящей и отводящей трубы, тщательная герметизация всех швов.
8. Засыпка канализации песком и уплотнение грунта.
9. Обслуживание септика. Этот процесс включает в себя откачку отложений со дна ёмкости. Также можно добавлять биоактиваторы в ёмкость, чтобы ускорить процесс разложения.

Монтаж внутренней части канализационной системы менее трудоёмкий, но не менее важный. Он включает в себя несколько пунктов:

• Расчёт и приобретение труб для внутренней канализации;
• Прокладка труб. Прокладываются трубы с уклоном 1–3 см на метр, стыкуются через раструбные соединения;
• Установка сантехники. Когда монтаж трубопровода завершён, можно присоединять сантехнику: унитаз, раковину, ванную и т.п. При этом необходимо помнить, что присоединение унитаза осуществляется обособленно, в отличие от раковины и ванной. Это обусловлено его специфической функцией.

Ливневая канализация

Диаметр водостоков выбирают из расчёта максимального количества осадков

При этом обращают внимание на площадь покрытия крыши — чем она больше, тем больше диаметр труб. В противном случае возможно накопление жидкости в трубе с одновременным увеличением нагрузки, грозящей разрушению конструкций

Рисунок 9. Основные элементы ливнёвки.

Стояк ливнёвки обязательно крепят к стене хомутами

Неукоснительное соблюдение требований к строительству канализации в частном доме — обязательное условие её долгой надёжной работы, избавляющей хозяев от головной боли по обслуживанию на долгие годы.

Необходимые инструменты и материалы

Бочки пластиковые
Щебень
Цемент
Уголок
Труба
Песок
Дренажная система и комплектующие
Геотекстиль
Сверла
Рулетка
Лопата

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Основные виды автономной канализации для загородного дома

Несмотря на то, что выгребные ямы многие считают «прошлым веком», этот вид канализации автономной построить собственными руками проще всего.

Не мене важный аргумент в защиту выгребных ям и тот факт, что в настоящее время изменилось их внутренне обустройство.

Перед тем, как сделать канализацию в своем доме по типу выгребной ямы, нужно разузнать инженерно-геологические особенности Вашего участка.

Проще всего построить стены выгребной ямы из кирпичной кладки, причем керамический красный кирпич является самым приемлемым вариантом.

Если есть возможность использовать дополнительную технику, то можно построить выгребную яму из железобетонных колец. Дно выгребной ямы специалисты рекомендуют забетонировать, накрыть яму плитой с обустроенной вентиляцией и специальным смотровым люком.

Вы все еще не определились, как самому сделать канализацию в частном доме?

Рекомендуем установить локальную автономную систему канализации, например, септик.

Этот вид канализации особенно актуален в тех домах, где постоянно живут люди, и завоевал особую популярность у россиян.

Септик довольно простой и надежный в эксплуатации, его легко установить собственными силами, выполняя пошагово руководство по установке (оно прилагается при покупке септика, например, их полипропилена).

Кроме этого, септики не требуют частой очистки, поэтому Вы затратите меньше средств на вызов автомобиля-ассенизатора.

Современные септики бывают даже трехкамерными, они имеют очень высокую степень очистки стоков и бытовых вод благодаря элементам системы аэрации и биофильтрам.

Принять решение о том, какой тип автономной канализации наиболее приемлемы для Вашего дома и участка поможет канализация в частном доме видео.

Последовательность действий при строительстве индивидуальной канализационной системы

Перед тем, как сделать канализацию в доме, нужно определиться с паном первоначальных действий:

Определите на местности, где будет расположен канализационный колодец (выгребная яма или септик)

Важно: сливной колодец нужно расположить ниже уровня расположения дома. Определите место выхода из дома канализационного коллектора

Внимательно осмотрите точку выхода трубы-коллектора.Учтите, что в этой точке будут скоплены все стоки и использованная вода из всех сантехнических приборов Вашего дома (раковины на кухне, туалета, ванны, бойлера).Осмотр места поступления со всего дома воды нужен, для того чтобы убедиться в правильности монтажа коллектора (не должно быть перекосов и отклонений). Лишь после того, как произведен предварительный осмотр, можно составлять предварительный проект канализации частного дома.Учтите: наружная канализационная система обычно прямолинейная, внутренняя канализационная система обычно имеет много изгибов и углов. Поэтому очень важно при составлении ее проекта рассчитать все размеры труб, их изгибы и так далее. Лишь после того, как все продумано и рассчитано, можно приступать к покупке необходимых материалов. Приступаем к монтажу наружной и внутренней систем канализации.
