Наличие системы централизованного водоснабжения еще не означает возможность регулярного обеспечения водой в любое время и в достаточном объеме. Особенно это характерно для больших дачных поселков в засушливый сезон или часы максимального потребления воды для полива.

Виды систем водоснабжения для загородного дома

Такая станция представляет собой тип гидравлического устройства, который предназначен для повышения и поддержания давления в существующей сети водопровода или транспортировки ее в случае отсутствия централизованной системы.

Автоматическая насосная станция Grundfos

Моделей существует достаточно много, они отличаются некоторыми конструктивными особенностями и конфигурацией. Однако главные узлы оборудования и их устройство не имеют принципиального различия.

Таким образом, автоматическая насосная станция водоснабжения состоит из следующих основных узлов:

1. Электродвигателя.
2. Насоса для забора и перекачки воды, или водяного насоса.
3. Системы автоматизированного управления.
4. Мембранного бака.
5. Монтажной арматуры.

С целью изготовления узлов и деталей используются материалы высокой прочности, устойчивые к агрессивным воздействиям среды. Они изготовлены из нержавеющей стали, диффузоры — из армированных полимеров, уплотнительные кольца и прокладки — из керамических материалов и графита.

Использование высококачественных материалов способствует значительному увеличению эксплуатационных сроков оборудования. Применение автоматических систем управления дает возможность обеспечить рабочий цикл насоса в соответствии с необходимым объемом расхода воды. Это позволяет создать значительную экономию электрической энергии.

Многие модели автоматических насосных станций снабжены экраном индикации работы. На нем изображается необходимая информация о возникших неисправностях или причинах остановки работы насоса. Ими может быть недостаток воды в источнике забора, закрытая по ошибке задвижка, подсос воздуха и другие.

Если срабатывает механизм защиты, то также автоматически происходит перезапуск насоса через определенные повторные временные интервалы. В приборах предусмотрены режимы остановки и плавного запуска, что значительно снижает реактивную мощность мотора.

Благодаря этому отсутствует возможность возникновения эффекта гидроудара в трубопроводе с повреждением системы. Некоторые модели насосных станций комплектуются устройствами защиты насоса от возможного перегрева.

При помощи электронного реле, которое снабжено таймером включений и отключений по отрезкам времени, можно самостоятельно задавать необходимый режим работы. Другими словами, имеется возможность ограничения числа запусков, благодаря чему длительность эксплуатации устройства значительно увеличивается.

Наливной водонагреватель для дачи: выбор и как сделать самому

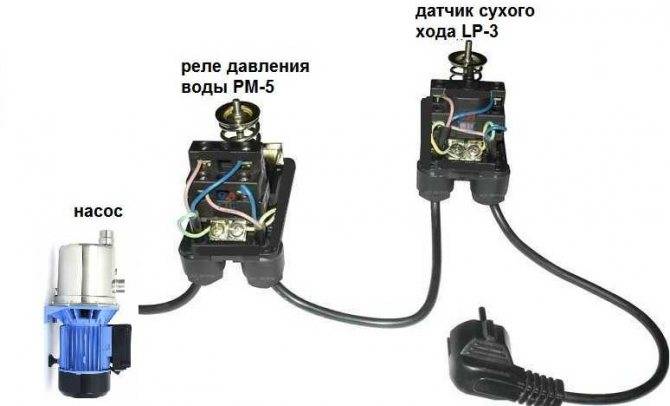

Настроить реле давление можно и самостоятельно:

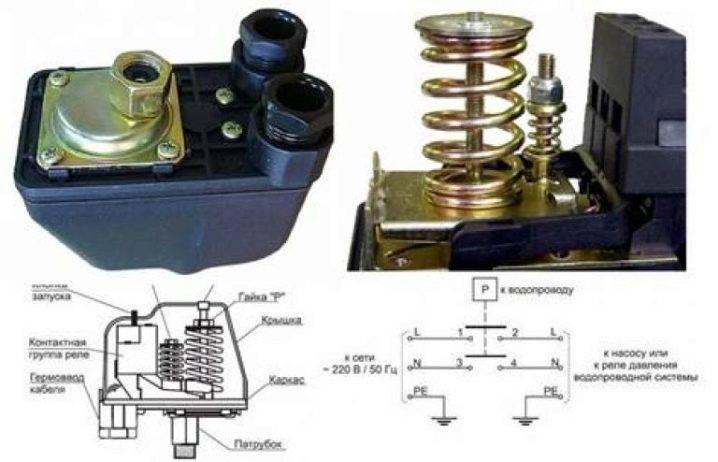

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Насос не желает выключаться что сделать

Если долгое время не случается выключения насоса, это говорит про то, что станция насосная не набирает давление, нужное для срабатывания реле. Причин тому может быть несколько, а конкретно:

• не хватает силы насоса;
• нет воды в пустоты газокольцевого насоса;
• большая утечка в разводке провода воды.

Рассмотрим любую из приведенных обстоятельств. В каких вариантах насос не обеспечивает нужный напор? Причинами подобного явления бывают:

• установка маломощного оборудования (насос не может справится с задачей в конкретных эксплуатационных условиях);
• износ самого насоса.

Первая ситуация бывает при неправильном расчете мощности оборудования, когда такой показатель эксплуатации, как напор, не отвечает настоящим условиям. Другими словами насос слабый, благодаря этому не способен одолеть сопротивление воды (которую необходимо поднять с некоторой глубины) и сжатого воздуха в накопительном бачке. Эта проблема проявляет себя тут же после того как произошла установка приобретенной станции и первых попытках ее запустить. Решается вопрос заменой оборудования намного мощнее.

При долговечной эксплуатации водонапорного устройства может выйти из строя одна из деталей газокольцевого насоса. Иногда это бывает крыльчатка, что снашивается и не способен обеспечить нужный водонапор. В данной ситуации необходимо сменить изношенную деталь или насос в сборе. Для обоюдных случаев будет свойственно наличие воды в системе водопровода, другими словами станция воду закачивает, но ее давления не хватает для того, чтобы сработало реле.

Спецификой газокольцевого насоса считается его неспособность создавать давление без наличия воды в его пустоты. Перед запуском вновь установленной насосной станции, полость нагнетающего устройства и подающую трубу следует полностью наполнить водой через особое отверстие на насосном корпусе (сверху), закрытое резьбовой пробкой. Если это не сделать, насос будет работать попусту без остановок. Чтобы вода не уходила в резервуар забора воды, на конце подающей трубы в первую очередь ставится клапан обратный.

Вода для газокольцевых насосов считается не только объектом транспортировки, но и охладителем, благодаря этому продолжительно оставлять включенным нагнетающий прибор нельзя, если он не заполнен. Это может привести к перегреву и выходу из строя.

Как может появиться ситуация с отсутствием воды в пустоты насоса во время эксплуатации? Все просто – перестал работать клапан обратный, и вода ушла из подающей трубы. Необходимо сменить клапан (если продолжительно находится в эксплуатации) или проинспектировать его. Вполне может быть так, что между его корпусом и мембранной тканью попала песчинка либо иной небольшой предмет, мешающий плотному прилеганию. Чтобы подобного не появилось, клапан оборудуют сетчатым фильтром, предупреждающим загрязнение. Если станция продолжительно не отключается из-за отсутствия воды в насосе, из открытого смесителя ничего не польется. В подобной ситуации тут же выключайте оборудование и ищите причину.

Установка оборудования

Еще почему не выключается станция насосная? Так бывает при объемном заборе воды в точках употребления или при значительном прорыве трубопровода в системе бытового водообеспечения. Набранное насосом давление регулярно тратится, благодаря этому нагнетающее приспособление может продолжительно не выключаться. В подобной ситуации должна волновать возможность прорыва коммуникаций. Чтобы установить наличие/отсутствие утечки, перекрывается ближний к станции кран на отводящей трубе. Если потом оборудование стало работать с нормальными интервалами (набрало давление и выключилось), необходимо немедленно искать прорыв или просто кем-то забытый открытый кран.
