Как выбрать и установить слив перелив для ванны

Монтаж обвязки

Монтаж универсальной обвязки можно выполнить без помощи сантехника. Нужно просто следовать инструкции, поставляемой в комплекте устройства. Самостоятельная установка обвязки на ванну требует контроля физической силы, поскольку применение излишних усилий может вывести из строя детали. Может появиться видная трещина, которая будет давать течь.

Сама работа проводится с использованием дополнительных уплотнителей. Это необходимо для герметичности системы. Закручивать детали следует очень аккуратно, чтобы избежать срыва резьбы

Затягивать элементы нужно на четверть от полного оборота, а в случаепроблем, обратить внимание на ровность размещения гайки

Перед устройством нижнего отверстия с тройником нужно на соединение предварительно наложить уплотнитель и винт. Далее присоединяется сифон и крепится в тройнике с отводом при помощи гайки. В данном случае функции уплотнителя должна выполнять резиновая манжета.

Горловина перелива соединяется с боковыми отверстиями при помощи сифона. Работа завершается подключением специальной сливной трубы к канализации.

Любое соединительное отверстие должно быть проложено специальным уплотнителем, а после завершения работы протестировано на герметичность. При заполнении ванны водой до максимального уровня нужно внимательно осмотреть всю систему на протекание. Для этого надо на пол под сифон проложить несколько слоев газеты, потом пустить воду, включив кран.

Даже незначительные протечки оставят следы на впитывающей влагу бумаге. При обнаружении протекания следует затянуть на сифоне пластиковые элементы. Если проблема после этого не устранена, тогда лучше использовать силиконовый герметик для обработки состыковочных деталей конструкции.

Обвязка из чугуна снимается с использованием болгарки со 115-ти миллиметровым диском. Все действия проводятся по кругу, секторами. Далее загоните плоскую отвертку, чтобы зацепить верхнюю прилегающую к ванной часть сифона.

Аналогичные манипуляции проводятся и с переливом. Потом надо молотком расшатать сифон и вытащить его из трубы водоотведения. Если возникают проблемы с заржавевшими болтами, то примените подручные средства, например, кухонный нож или открывашку.

Такими приспособлениями перерезают нержавейку и достают крышку, которая закрывает сливное отверстие. Разборка системы автомат проста. В первую очередь снимите пробку и открутите крепежный болт при помощи плоскогубцев или ключа.

Сантехники рекомендуют приобретать обвязку хороших изготовителей. Это позволить сэкономить деньги на ремонтных работах в процессе эксплуатации.

Предназначение

Разберемся откуда такое название слив-перелив. Все просто. В ванне есть два отверстия: нижнее и верхнее. Вот в первом устанавливается сливной механизм, а во втором – переливной.

Нижнее отверстие требуется для слива из чаши воды. Если надо набрать в ванну воду, тогда это отверстие закрывается специальным приспособлением. Верхнее отверстие нужно для нивелирования вероятности переливания воды через край и затопления помещения. Сифон соединяет оба отверстия, происходит их обвязка.

Не следует полагать, что перелив спасет в любой ситуации. Не нужно забывать, что при определенной интенсивности потока воды ее количество будет поступать больше, чем то, которое выводится. А значит, вода будет накапливаться в ванной, пока не станет выливаться на пол.

Разновидности и принцип действия оборудования

Оборудование необходимо для отведения использованной жидкости. Благодаря устройству ванна не переполняется при неконтролируемой подаче жидкости. Конструкция предусматривает наличие 2 отверстий – в стенке и на самом дне. К ним подсоединяются шланги, которые также подключены к канализации.

Прежде чем выбрать слив-перелив, нужно рассмотреть достоинства и недостатки всех типов.

Особенности механических устройств

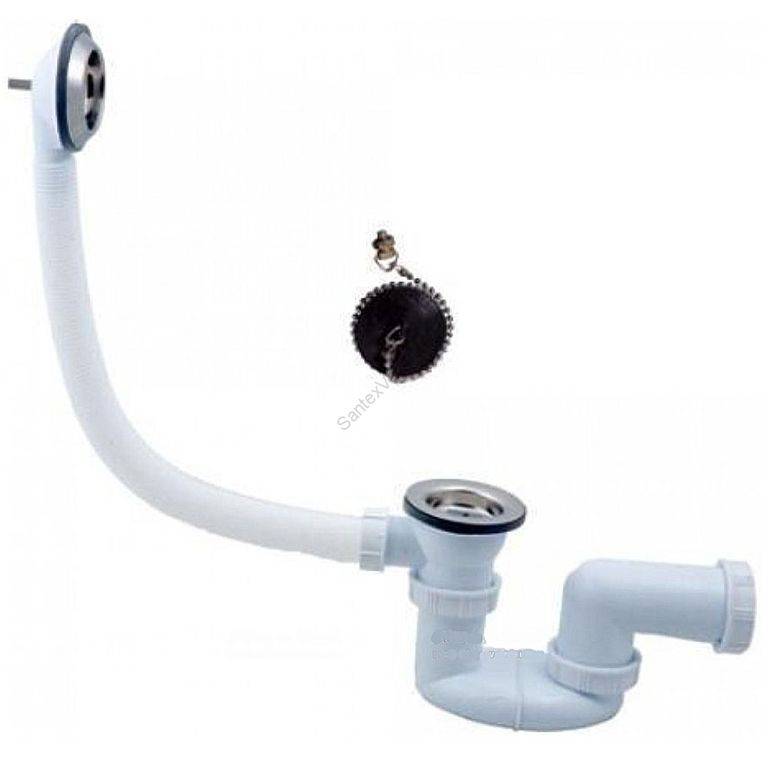

Механические устройства считаются самым простым типом конструкции. Они встречаются часто, хотя стали уступать позиции более совершенным моделям. Особенность механических устройств в том, что отсутствуют рычаги, подвижные детали. Набор воды происходит при закрывании пробки, а при открывании жидкость спускается.

Преимуществом изделий является надежность. Механизм такого типа редко ломается, а служит долго. Сливное отверстие закрывается пробкой вручную. Последняя крепится цепочкой к решетке слива, что облегчает ее извлечение из отверстия.

Полуавтоматический слив-перелив с хромированной рукояткой для управления, хромированной пробкой и сливной решёткой.

Конструкция устройства выглядит следующим образом:

• Сифон. Это дугообразный патрубок съемного типа, который играет роль гидрозатвора. Он нужен, чтобы неприятные запахи из канализации не попадали в ванную комнату. Связывает все механизмы друг с другом, отвечает за соединение с канализацией.
• Соединительная трубка (гофрированная). Служит для отведения воды, которая поступает в перелив к сифону.
• Дополнительный патрубок. Может быть как мягким, так и жестким. Отвечает за слив воды.
• Сливная горловина. Ее фиксируют в отверстии, расположенном в днище. Представляет собой хромированную стальную воронку, помогающую задерживать крупные частицы загрязнений. Она установлена на расширяющийся патрубок, оснащенный встроенной гайкой. Стыковка деталей осуществляется через усиленный металлический винт. За водонепроницаемость устройства отвечает резиновая прокладка.
• Переливная горловина. Это та часть изделия, которая вставляется в стенку ванной. Принцип конструкции такой же, как у слива, разница в способе ее установки.

В комплектации имеются также соединительные элементы, которые нужны для повышения герметичности. Например, плоский или конусообразный тип прокладок. Их применяют вместе с накидной гайкой.

Кроме надежности и долговечности, преимущества механических систем для ванной – невысокая стоимость, простая сборка. Но есть недостатки, например быстрый износ уплотнителя.

Характерные черты полуавтоматических приборов

Полуавтомат считается усовершенствованной модификацией механической конструкции. Количество элементов в этой системе намного большее. Помимо традиционных компонентов предусмотрен блок управления, который отвечает за поднятие и опускание пробки. Система оснащена тросом, затворным клапаном. Последний открывается или закрывается в зависимости от положения перекрывающего штока.

Блок управления состоит из нескольких деталей. Он оснащен вентилем, рукояткой, поворотным кольцом, кнопкой. Чтобы запустить систему, нужно повернуть рычаг, а в некоторых моделях – нажать на элемент в виде кнопки.

Преимущества полуавтоматических типов:

• привлекательное оформление;
• удобный способ закрытия слива – не нужно нагибаться, мочить руки;
• комфортные для пользователя установка, управление и ремонт.

Но стоят такие системы дороже, чем механические.

Чем хороши автоматические сливы-переливы

Автомат – дорогая разновидность. Он отличается сложным строением. Здесь есть кнопка-клапан “клик-клак”, которая снабжена фиксатором, встроенной пружиной. Как и в полуавтоматических системах, на кнопку нажимают вручную. Тогда пробка опускается, сливное отверстие закрывается. Если повторить манипуляцию, то отверстие откроется.

Кнопки такого типа оформлены в разных стилях. Самым популярным вариантом считается металл. Часто применяются латунные и медные сплавы с никелевым или хромированным покрытием.

Достоинства автоматов:

• привлекательный внешний вид;
• эргономичность с заботой о комфорте пользователя;
• удобный спуск воды;
• компактность.

Основным недостатком является высокая стоимость. Кроме того, подсоединить такой слив-перелив самостоятельно сложно, здесь нужна помощь специалистов. Трудности могут возникнуть при замене кнопки. Для таких систем характерна уязвимость пружины клапана.

Слив-перелив из полипропилена отличается демократичной ценой, прочностью и долговечность элементов.

Разновидности и особенности сифонов

Сборка и установка сифона обязательна в каждой ванне. Длительное время система будет работать бесперебойно, контролируя движение жидкости. Что делать, если протекает ванна?

Сантехники рекомендуют периодически менять сифон. Особенно, если устранение течи и прочистка стали привычными. Когда пропускная способность падает, частота образования засоров увеличивается.

Виды сифонов по материалу изготовления:

Пластиковые – дешевые, надежные, устойчивы к воздействию химических веществ

Это немаловажно, ведь когда прочистка засора с помощью сантехнических инструментов не удается, люди используют специализированные средства для прочистки канализации. Заливают внутрь, потом ждут, пока засор в раковине постепенно не рассосется

Недостатки – хрупкость материала, возможное образование дефектов особенно после частых прочисток и ремонта сантехника. Основная причина распространения неприятного запаха – неисправность.
Металлические – чаще из нержавейки, меди или латуни. Дорогие, устанавливать сложно и недолговечные. Единственный плюс, это красивый вид. Их чаще ставят в дорогих импозантных ваннах.

Виды сифонов по конструкции:

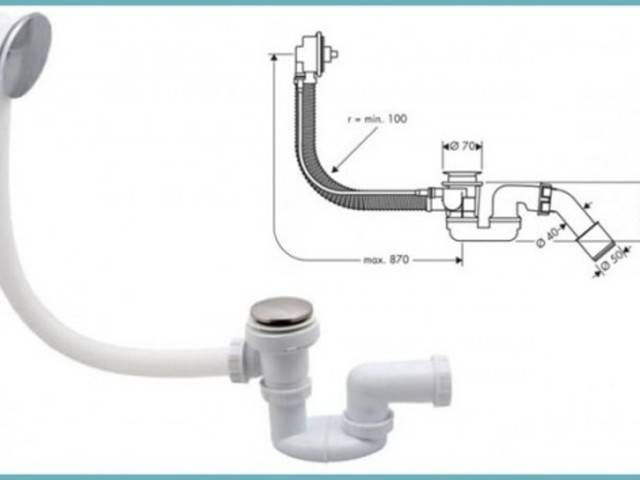

1. Универсальная система – классический, без лишних деталей. Монтаж устройства несложный, занимает минуты. Слив регулируется пробкой.
2. Полуавтоматическая система – единственное отличие от универсального – установлен механизм, регулирующий удаленно слив, через который течет вода. Полуавтомат считается хрупким механизмом, требующим аккуратного использования.
3. Автоматическая система – нет большинства привычных деталей с полуавтомата. Задача встроенного механизма – регулирование места соединения с канализационной системой. Достаточно нажатия кнопки и сливное отверстие закроется или откроется. Недостаток – узкая горловина, быстро засоряется. Использование вантуза редко помогает.

Как установить систему своими руками?

Принцип установки как простого сифона, так и системы полуавтомат, практически одинаков.

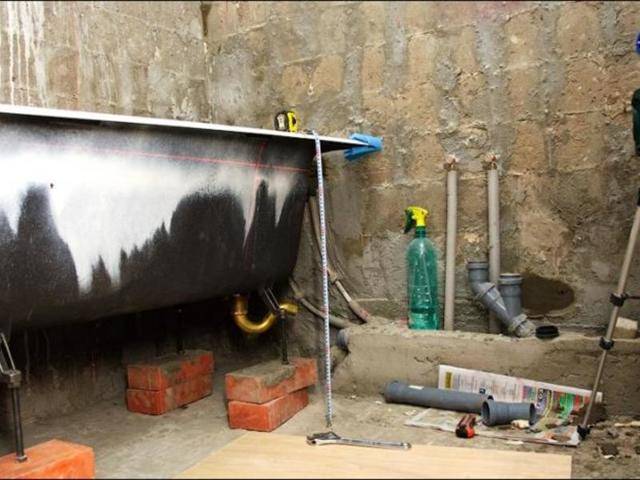

Монтируют систему после того, как ванна будет установлена на постоянное место и выровнена, расстояние от пола до сливного отверстия должно быть не менее 15 см

Технология монтажа включает ряд основных этапов:

• Удаление старого сифона и тщательная очистка мест соединений и внутренней части патрубка.
• Монтаж нижнего перелива. На конец трубы нижнего перелива надевают прокладку и приставляют его к сливному отверстию. Параллельно с этим к отверстию сверху прикладывают еще одну накладку. В нее вставляют винт, аккуратно наживляя его. Прокладку конусной формы надевают тонким краем к концу трубы, а толстым – к гайке. Установив прокладку наоборот, вы получите непрочную герметизацию, обеспечив себя протечками. Убедившись в правильности соединения, одной рукой придерживают трубу нижнего перелива, а другой – отверткой затягивают винт.
• Установка верхнего перелива. Таким же способом присоединяют верхний перелив. Чтобы облегчить процесс монтажа к сливной горловине, мастера рекомендуют направлять патрубок не вертикально вниз, а сдвигать его чуть в сторону ближе к себе.
• Соединение слива с переливом. Для этой цели удобно использовать гофрированный шланг, который легко гнется, принимая желаемое положение. При использовании гайки для герметизации соединений, не забывайте устанавливать на них прокладки, размещая тонкими концами к горловинам.
• Монтаж водного затвора. Перед присоединением к горловине водного затвора, необходимо осмотреть места под установку прокладок, «зачистив» напильником все дефекты литья и заусеницы. Водный затвор всех без исключения моделей сифонов подключается к горловине посредством накидной гайки, дополненной конусной или плоской прокладкой.
• Соединение сифона с канализационной системой. В зависимости от вида модели подключение выполняют напрямую в раструб, либо же через уплотнительный манжет. Все выполняемые соединения надежно уплотняют. Поскольку резиновые прокладки имеют недолгий срок службы, для большей надежности системы все соединения стоит дополнительно обработать силиконовым герметиком.

Если размер отвода сифона не совпадает с диаметром трубы канализации, задействуйте переходники: для металлических конструкций фитинги размером 73 на 40, а для пластиковых – 40 на 50

Выполнив соединение элементов, остается только проверить качество сборки. Для этого слив прикрывают пробкой, открывают холодную воду и наполняют ванну.

При закрытой пробке осматривают слив и места соединений: если течь не появилась, значит, ванной можно смело пользоваться. Выявить протечки проще всего, застелив пол бумагой, на которой быстро проявятся капли стекающей воды.

При обнаружении течи, попробуйте подтянуть гайки. Состыковывая элементы, руководствуйтесь правилом: если что-то натягивается и резьба «не идет», значит, будет течь.

Одна из самых распространенных причин – перекос, возникающий из-за неправильно подогнанной жесткой подводки, или нормальной установке мешает монтажная пена, задействованная для утепления ванны.

При соблюдении технологии, сложностей с монтажом сантехнической обвязки возникнуть не должно.

При работе с пластиковыми элементами следует быть предельно осторожным, поскольку при чрезмерном надавливании во время затягивания винтов корпус может просто лопнуть

В процессе эксплуатации полуавтоматические и автоматические системы перелива требуют ухода. Внешние металлические детали для поддержания первоначального блеска необходимо периодически обрабатывать неабразивными чистящими составами или средствами для мойки стекол.

Внутренние элементы конструкции следует время от времени осматривать на предмет протечек. При обнаружении разгерметизации необходимо подтянуть соединение или поменять уплотнительные прокладки.

Видео: рекомендации по монтажу обвязки для ванны

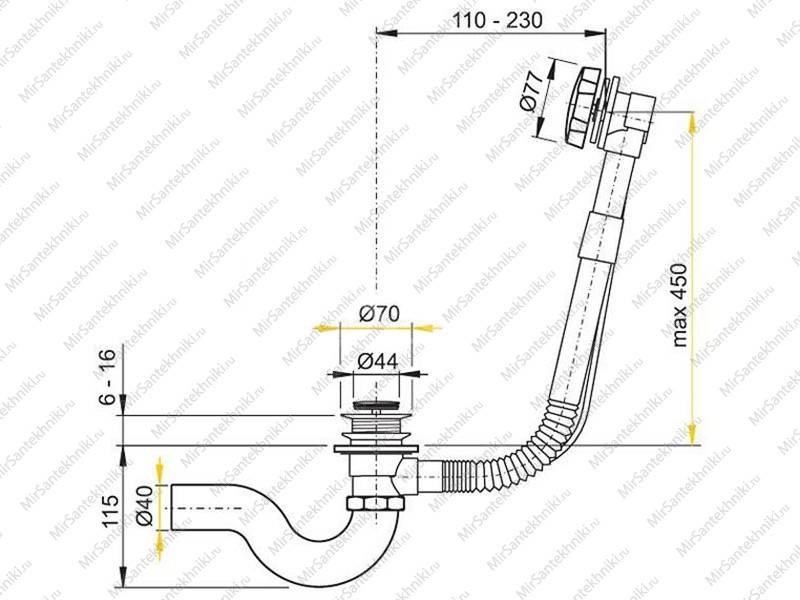

Тип обвязки для ванной: слив-перелив

Вобвязке, сделанной в советские времена, присутствовали некоторые комплектующие.

Обвязка может быть изготовлена из разных материалов и цветов

А именно:

• Перелив;
• Соединительный сифон;
• Патрубки.

Современные обвязки немного отличаются от изделия того времени и выглядят, как одна цельная система. Стоит заметить, что в системе обвязки для ванны практически нет отличия от той, что устанавливается на умывальники. Есть только одно отличие. И состоит он в том, что слив и перелив подключены к различным частям сантехнического оборудования.

Посредством трубы слива происходит устранение основного количества воды из чаши ванной.

Сливное отверстие присутствует снизу ванны, а перелива с боку, если быть более точными, то на 5 см ниже, чем бортик ванны.

Именно такое изобретение стало отличным помощником для тех, кто может с легкостью забыть о том, что набирается ванная или подготавливается емкость под водные процедуры.

Чистка сливного отверстия.

Причины появления засоров в сливном отверстии, кроме волос, выпадающих естественным путем, являются мелкий сор, катышки с одежды, шерсть домашних питомцев. Скапливаясь в сливном отверстии, они образуют комок, мешающий воде пройти по канализационной трубе. Комок из грязи и сора не дает воде свободно вытекать из ванной, собирают на себя дальнейший мусор, и, как следствие вызывают дурно пахнущий засор. Итак, действуем. Для того чтобы прочистить сливное отверстие в ванной, существует несколько способов. Но первоначально идем по пути наименьшего сопротивления.

снимаем крышечку сливного отверстия и вычищаем мусор под ней. Первоначально, до снятия крышки, вам может показаться, что там все чисто. Но визуальный осмотр обманчив. Под крышкой сливного отверстия скапливается огромное количество волос. Особенно этим грешат сливные отверстия с крестовой заглушкой. Есть ванны, в которых предварительно устанавливаются пробки. Для такого типа ванн, до того как прочистить сливное отверстие в ванной, нужно приподняв пробку, открутить направляющую пластину. Только после этого вы снимите пробку.

Для очищения более глубокого засора волосами, выбираем любой из ниже предложенных методов:

• проволочный крюк. Смело можно воспользоваться проволочными плечиками (согнутой вешалкой из проволоки). Раскручиваем плечики так, чтобы у вас оказался крюк с ручкой. Вводим кончик крюка в слив и вытаскиваем волосы или другие предметы, которые стали причиной засора. Ни в коем случае не пытайтесь затолкать волосы либо другой сор в канализацию. Тяните крюк на себя и вытаскивайте засор наружу, чтобы затем выбросить в мусорное ведро.
• при помощи вантуза для раковины. Такой метод подходит для небольшого засора, препятствующего сливу воды. Вантуз следует подобрать под размер сливного отверстия. В принципе, сделать это не сложно. Чаще всего сливные отверстия и в ванной и в кухонной раковине одного диаметра, поэтому вантуз станет вам помощником при любых небольших засорах. Пробкой закрываем сливное отверстие, вантуз смазываем вазелином и плотно прижимаем к сливу. Делаем около десятка резких возвратно-поступательных движений. Если вода не уходит, то проводим чистку сливного отверстия, добавив горячей воды. Для этого набираем в ванную горячую воду так, чтобы она покрыла половину резиновой чаши вантуза. Затем погружаем вантуз в воду на сливное отверстие под небольшим углом, делаем им несколько движений, а затем резко выдергиваем из воды. Проталкивать крюком внутрь волосы и другой сор нельзя, так как можно только усугубить ситуацию.
• тросик. Серьезные канализационные засоры, начинающиеся от сливного отверстия, великолепно устраняются сантехническим тросом, представляющим собой витую проволоку, свернутую в спираль. Чтобы было удобно вращать тросик, на его конце находится деревянная или пластиковая ручка. Длина канализационной трубы, которую можно прочистить таким тросом от 5 до 9 метров. Чтобы начать чистку, вставляем конец тросика в сливное отверстие и начинаем медленно вращать ручку, проталкивая другой рукой трос вперед. Трос, который состоит из сотен небольших взаимосвязанных крючков, легко захватывает волосы из слива и удаляет накопившийся сор. Почувствовав напряжение в тросе, знайте впереди – преграда из волос и сора. Поэтому дергаем несколько раз трос вперед и назад. Затем, пробив засор, спустите воду и вытягивайте трос.
• скотч. Для очистки сливного отверстия можно воспользоваться любой липкой лентой, которая есть в доме. Отрезаем полоску длиной в пятьдесят сантиметров. Затем засовываем его в слив и проводим по внутренней поверхности. Таким образом, все волосы прилипнут к скотчу, и вы очистите слив. После не забудьте включить воду и смыть оставшиеся в сливном отверстии мелкие оставшиеся частички.
• химические препараты. В магазине бытовой химии попросите продавца помочь с выбором химического средства, которое способно растворить шерсть и волосы в сливном отверстии. Иначе, смысла в покупке бытовой химии нет.

Средство для чистки слива и канализационных труб заливаем или засыпаем в сливное отверстие и оставляем на время, указанное в инструкции, а затем смываем проточной водой

Хотим обратить ваше внимание на то, что нельзя оставлять средство в сливе меньше или больше указанного в инструкции времени. В первом случае действие бытовой химии будет неэффективным, во втором – существует опасность деформирования материала, из которого сделаны трубы. Также, работая с химическими препаратами, следует соблюдать правила безопасности

Работать с химией следует только в перчатках

Также, работая с химическими препаратами, следует соблюдать правила безопасности. Работать с химией следует только в перчатках.

Сифон полуавтомат и его лучшие стороны

Полуавтоматическая система слив-перелив, несмотря на простоту использования, – довольно сложная конструкция. Кроме стандартных герметично соединенных патрубков для отвода сточной воды и переливной системы, модели такого типа оснащены запорным клапаном, который приводится в действие с помощью установленного на переливном отверстии рычага. Выполнен он в виде декоративной ручки или вентиля.

Управлять такой системой слива довольно просто. Пользователь поворачивает рычаг управления на 90ׄ° и перекрывающий шток поднимается, открывая сливное отверстие, а если провернуть ручку в обратном направлении — шток опускается, давая возможность наполнить ванну водой.

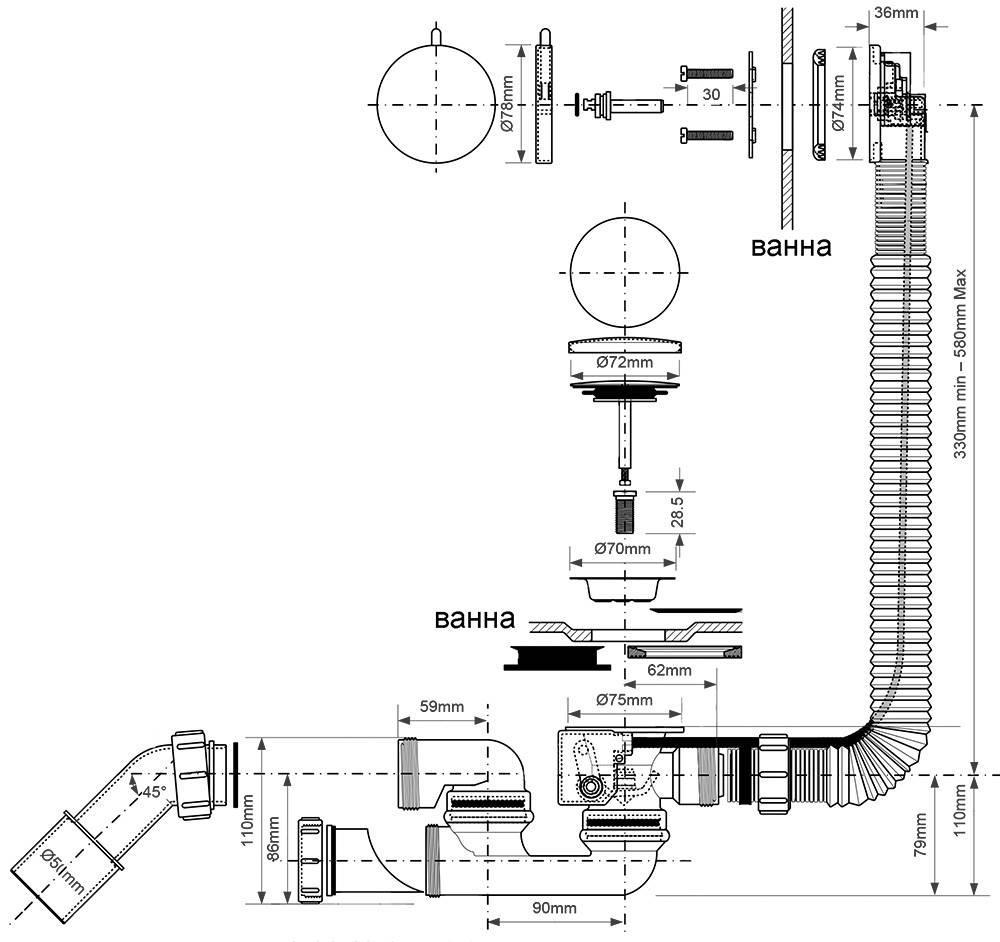

Схема: устройство полуавтоматического слива для ванн

Работает система благодаря вспомогательному тросику, натяжение которого и позволяет пробке подниматься и опускаться. Дизайн ручки управления клапаном может быть разнообразным. Самые популярные модели оформляются в виде:

• кнопки;
• поворотного кольца;
• рукоятки;
• декоративного вентиля.

Переливное устройство в таких системах прячется под ручку управления сливной конструкцией. Это придает обвязке более эстетичный и стильный вид. Также одним из достоинств такой системы является удобство использования. Поворачивая рукоятку, находящуюся в верхней части ванны, пользователю не приходится мочить руки или лишний раз наклоняться ко дну ванны.

Полуавтоматический слив с декоративным ветнтилем

А если говорить о недостатках такой системы, то следует указать, что конструкция довольно сложная и имеет массу соединительных и подвижных частей, а поэтому внимание необходимо уделять только моделям ответственных и добросовестных производителей, уже зарекомендовавших себя на рынке сантехнической арматуры. Существует разновидность полуавтоматической системы слив-перелив, которая позволяет обеспечить наполнение ванны

Это наиболее сложная из всех автоматических и полуавтоматических обвязок. Для монтажа такой конструкции необходим подвод к нему водопроводных патрубков. С помощью обвязки такого типа можно исключить установку смесителя для наполнения ванны

Существует разновидность полуавтоматической системы слив-перелив, которая позволяет обеспечить наполнение ванны. Это наиболее сложная из всех автоматических и полуавтоматических обвязок. Для монтажа такой конструкции необходим подвод к нему водопроводных патрубков. С помощью обвязки такого типа можно исключить установку смесителя для наполнения ванны.

Или всё-таки менять ванну?..

Бывают случаи, когда заменить акриловый вкладыш в ванну возможно, но не совсем целесообразно. А иногда — и вовсе невозможно. К таким ситуациям имеет смысл отнести:

• Если под ванной установлен чугунный канализационный слив, который давно исчерпал свой срок эксплуатации, то его имеет смысл заменить вместе с ванной. То же самое касается ситуации, когда слив установлен новый, а трубы — старые. Как показывает практика, сохранить слив не удастся, так как он рассчитан на однократный монтаж. Не забывайте, что канализационные трубы рассчитаны на 25 лет эксплуатации. Использовать их дольше рискованно с точки зрения протечек, разрывов и других неприятностей с масштабными последствиями.
• Сама стальная или чугунная ванна уже исчерпала свой нормативный срок использования и нуждается в замене.
• Удаление старой вставки сопряжено с демонтажом отделки и сантехники. С учётом затрат, которые возникнут в этом случае, может быть более целесообразным
