Популярные поломки + детальная инструкция по разборке погружного насоса

Типичные проблемы в работе погружных насосов

Неисправности погружных насосов, которые приводят к неработоспособности оборудования, условно можно разделить на несколько групп:

1. механические дефекты;
2. поломки в системе управления оборудованием.

Проблемы, связанные с механическими дефектами

К механическим неисправностям относятся:

• дефекты сборки. Как правило, такие проблемы выявляются при первом запуске оборудования. Ремонтировать насос самостоятельно в подобной ситуации не рекомендуется, так как его можно заменить;
• проблемы в работе, связанные с частым использованием и естественным износом частей погружного насоса.

Вследствие износа могут выявиться следующие поломки:

1. не качает погружной насос или напор, выдаваемый оборудованием, не соответствует мощности устройства. Такая неисправность встречается из-за износа или смещения рабочего колеса;

1. появление при работе повышенной вибрации обусловлено износом подшипников или ослабления соединений элементов насоса;

1. заклинивание оборудования в большинстве случаев обусловлено попаданием в устройство крупных частиц или значительным превышением максимальной рабочей температуры воды.

1. течь в насосе или месте соединения с выходным патрубком возникает из-за износа уплотнительных колец. Место подтекания жидкости внутри насоса можно определить по наличию ржавчины и коррозии. Если в кратчайшие сроки не устранить проблему, то она может привести к необходимости полной замены оборудования. Места рекомендуется проверять один раз в 2 – 3 месяца.

Чтобы устранить неисправности, надо:

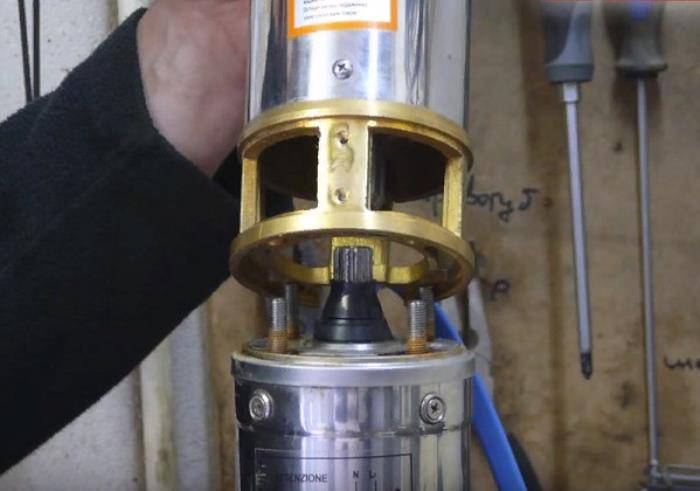

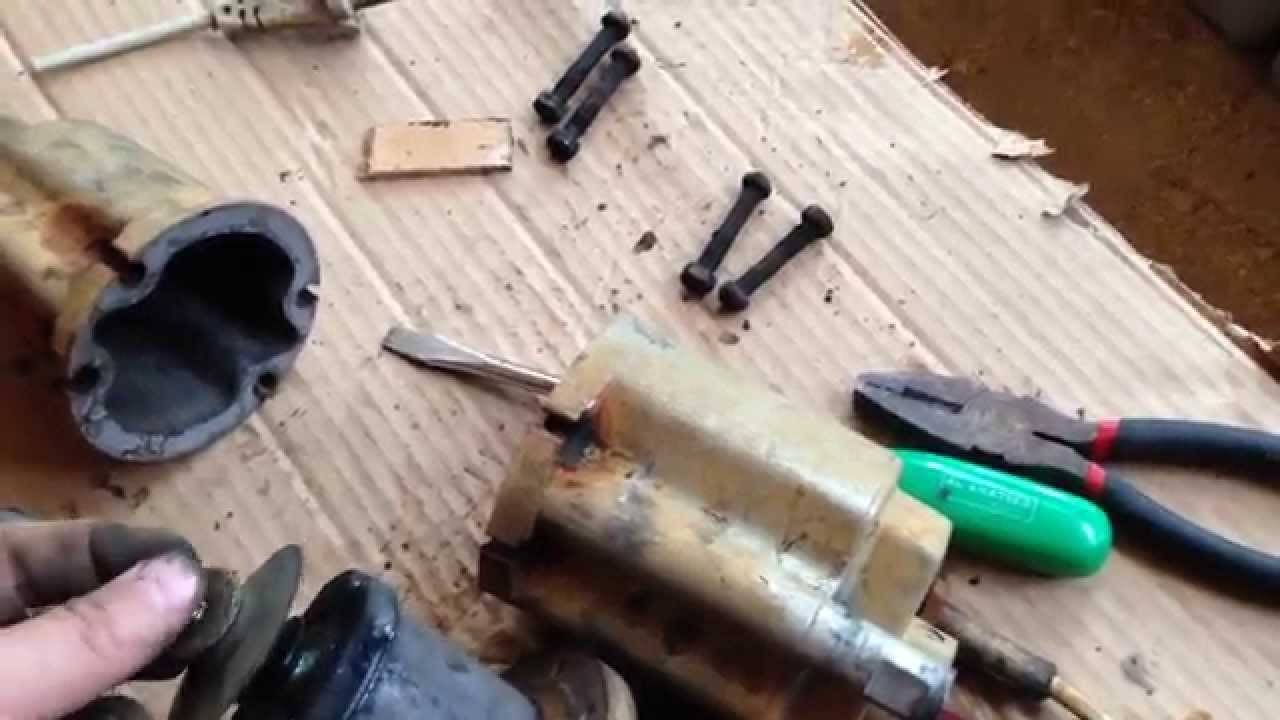

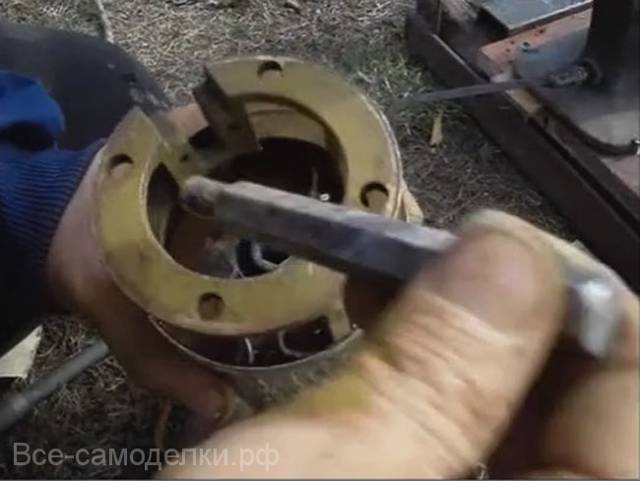

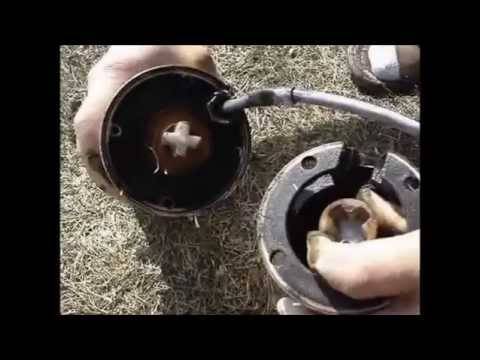

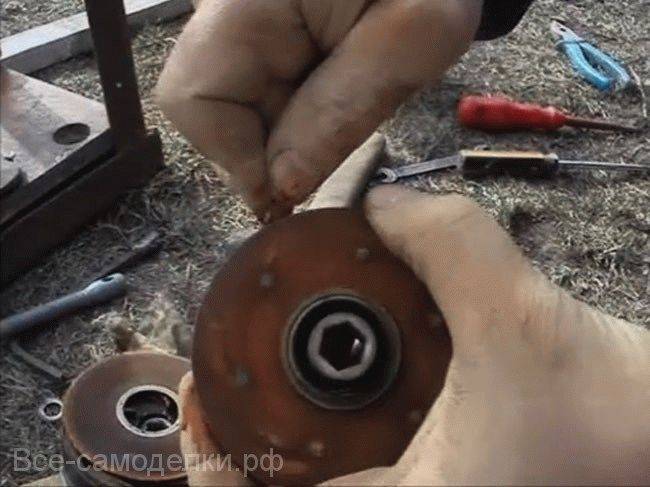

1. разобрать оборудование. Разборка погружного насоса должна производиться только после извлечения его из водозаборника и отключения от электрического питания;
2. выявить и заменить изношенные детали;

Подбор новых элементов для насоса должен осуществляться в специализированных магазинах и на основании рекомендаций профессионалов. Заменяемые части оборудования должны быть полностью аналогичны установленным в заводских условиях.

1. прочистить оставшиеся элементы и в нужные места нанести смазку;
2. собрать погружной насос и проверить корректность его работы.

Как обследовать и устранить неисправности в работе насоса на примере устройства вибрационного типа, показано на видео.

Неисправности системы управления

Проблемы в системе управления могут возникнуть вследствие нескольких причин:

• работы оборудования вне воды;
• нарушения электропитания устройства;
• выхода из стоя мотора, приводящего в движение рабочие части насоса.

Для того чтобы максимально обезопасить насос от работы «в сухую», рекомендуется устанавливать на оборудование дополнительный датчик, который автоматически отключить оборудование при достижении минимального уровня воды.

Большинство погружных насосов не может работать вне воды, так как именно окружающая жидкость является охладителем мотора.

Если данная неисправность возникла, то в большинстве случаев, отремонтировать насос своими силами не получится, так как необходима замена электродвигателя, а этот процесс достаточно сложен.

Достаточно часто поломки погружных насосов связаны с перебоями электропитания сети. Подобные проблемы могут привести:

к нарушению изоляции и пробиванию кабеля. Если питающий кабель не встроен в корпус насоса, то его легко можно заменить. В обратной ситуации потребуется замена погружного насоса;

к постоянному выбиванию пробок в щитке электропитания. Причиной может быть неисправный кабель или нарушение обмотки якоря. Если кабель можно заменить, то перемотка якоря в домашних условиях практически невозможна. Чтобы устранить неисправность, можно попробовать заменить вышедшее из строя оборудование. Если это действие невозможно, то потребуется замена насоса.

Если насос не работает из-за неисправности электродвигателя, то в большинстве случае решить проблему самостоятельно нельзя. Ремонт могут провести только профессионалы, но перед обращением в мастерские рекомендуется узнать стоимость устранения неисправности.

В некоторых случая приобрести и установить новый насос дешевле и проще, чем реставрировать старое оборудование.

Мелкий ремонт погружных насосов можно производить в домашних условиях. Неисправности, которые поддаются устранению своими силами, как правило, связаны с естественным износом отдельных частей оборудования. При поломках мотора насоса рекомендуется обращаться к специалистам или приобрести новое устройство.

Редкие скважинные насосы могут отличиться абсолютной безотказностью. Некоторые поломки можно исправить по месту своими руками, в этом деле поможет наша инструкция с описанием типовых неисправностей, их диагностики, устранения, а также рекомендациями по обслуживанию.

Проверка линии питания

Первичная диагностика насоса включает в себя его изъятие из скважины и кратковременное включение «на сухую» с контролем вращения вала

При этом следует обращать внимание на характер гудения двигателя: он не должен испытывать дополнительной нагрузки, категорически неприемлемы треск, шелестение и неравномерный гул

Обращаем ваше внимание, что проверять насос нужно без переподключения к электросети. Длина и сечение провода должны быть такими же, как и в повседневной работе. Связано это с тем, что падение напряжения на линии питания более 30-50 метров может быть весьма существенным, к тому же нельзя исключать перелом жил, пробой изоляции и неисправности защитно-пусковой автоматики

Связано это с тем, что падение напряжения на линии питания более 30-50 метров может быть весьма существенным, к тому же нельзя исключать перелом жил, пробой изоляции и неисправности защитно-пусковой автоматики.

Повреждение изоляции сетевого кабеля

Прежде всего, отсоедините одну из жил питания с клеммной колодки насоса и измерьте напряжение — оно не должно быть ниже допустимых паспортных значений. Если падение напряжения слишком сильное, то замените кабель на более качественный или увеличенного сечения. Также в полностью отсоединённом кабеле измерьте сопротивление между жилами и каждой из них отдельно. В первом случае мультиметр не даст показаний ни в одном из диапазонов, обратное свидетельствует о пробое изоляции, что свойственно для марок ПВС, изолированных вспененным ПВХ пластикатом. Значение сопротивления самих токоведущих жил внесёт больше ясности в проблему падения напряжения, поможет исключить влияние переходных сопротивлений на клеммных зажимах.

Также не забудьте выяснить, не вышел ли из строя защитный автомат. Его номинал точно подбирается под насос, чтобы при малейшей перегрузке питание отключалось, не допуская повреждений моторной части. Преимущественно используются автоматические выключатели с характеристикой отключения «А», номинал подбирается и регулируется как по мощности насоса, так и по напряжению питания и длине линии.

Вкратце об устройстве

По большому счету, конструкция всей насосной техники для частного использования одинакова. Состоит насос из:

• корпуса, в котором есть отверстие для забора воды;
• электромагнита (динамки);
• вибратора (электрического мотора).

Из чего состоит вибрационный насос?

Для глубоких колодцев используют насосы с верхним отверстием для водозабора, для мелких колодцев – с нижним или боковым водозабором. Однако нижний водозабор грешит периодическими захватами донных примесей в воде из колодца.

Принцип действия

Поскольку все вибронасосы работают на основе принципа инерции, то вся работа сводится к созданию колебаний в жидкости, которая приводится в действие мембраной диафрагмы и создает разницу между внутренним и внешним давлением. Разница созданных давлений отвечает за перекачку воды.

Изгибание диафрагмы создает вибрацию. Чем больше колебательных движений создает диафрагма, тем интенсивнее должно быть охлаждение мотора водой. Поэтому запрещено использование напорной техники без поступающей внутрь воды.

Динамка (так в народе называют электромагнит) это:

• сердечник из стали;
• две катушки медного провода, покрытого эмалью.

Чтобы установить магнит нужно закрепить  динамку и катушки внутри корпуса. Для этого заливаем все эпоксидным компаундом, который работает одновременно как изоляция и отводит от катушек к корпусу излишнее тепло для скорейшего охлаждения.

В составе компаунда обязательно присутствуют эпоксидка, плюс отвердитель и пластификатор (с добавлением кварцевого песка). Кварц в данном случае служит просто дополнительным теплопроводником.

Электромотор состоит из якоря со штоком, на котором установлена пружина для амортизации и поршень (резиновые). Чем лучше качество каучука, из которого изготовлены пружина и поршень, тем надежнее и экономичнее насос.

Направление штоку обеспечивает резиновая диафрагма. Она делит две рабочих части аппарата – (электрику и гидравлику)  и крепится к штоку за дистанционную муфту. Самое уязвимое место в конструкции любого насоса – резиновый клапан, который закрывает отверстия водозабора.

Вибрация диафрагмы происходит за счет того, что при поступлении тока в мотор, якорь начинает притягиваться к магниту и отбрасывается назад амортизатором в момент  смены полярности (перемагничивания полюсов).

Гидравлическая камера насоса – это пространство, которое занимают клапан и поршень. Поршень колеблется, вода пружинит за счет воздуха растворенного и не растворенного в воде, то сжимаясь, то разжимаясь, и ее избыток выдавливается из гидравлической камеры в напорный патрубок, а, затем в шланг. Постоянно максимальное количество рабочей жидкости в напорном аппарате обеспечивает клапан, который впускает и не дает выливаться обратно воде.

Вибрационный насос с нижним забором

Конструкция с верхним водозабором и придонным электроприводом – это классика компановки вибрационных насосов. В них двигатель лучше охлаждается, и при открытых всасывающих отверстиях может без остановки работать до семи часов. Иногда в комплекте стоит датчик перегрева (термореле).

Кстати, обратите внимание на материал, из которого изготовлен крепежный трос. Лучше, чтобы он был из капрона. Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока

Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока.

Но, перед тем как перейти к ремонту вибрационных насосов своими руками, стоит обратить внимание еще на две вещи:

• сечение кабеля с евровилкой не должна быть меньше международного стандартного 2х0,75 мм;
• шланг с диаметром внутреннего прохода не меньше 1,9 см.

3 Ремонт прибора Водолей 3

В случае с аппаратами серии Водолей 3 ремонт является эффективным в большинстве случае неисправностей. Если устройство перестало включаться или работает неправильно, следует провести следующие работы:

1. Проверить герметичность и крепление шланга (трубопровода). В случае протечек его необходимо заменить.
2. Проверить состояние обратного клапана на всасывающем отверстии. Засорение данного элемента может привести к его стопорению и, как следствие, прекращению поступления воды внутрь. Клапан необходимо прочистить или заменить. Сделать клапан можно самостоятельно из резины.
3. Кратковременный запуск аппарата в источнике позволит определить местоположение поломки. Если есть вибрации во время работы – неисправность в механических узлах. Если вибрации нет – сломаны комплектующие электрической части.
4. При помощи тисков проводится ослабление фиксирующих винтов и разборка.
5. Если в результате осмотра выявлено загрязнение движущихся органов, они тщательно вычищаются под напором воды.
6. Также причиной поломки часто является нарушение фиксации электромагнита в корпусе. Определяется данная неисправность встряхиванием корпуса. Магнит в этом случае ударяется о стенки и слышен глухой стук. Магнит извлекается из корпуса. На внешней части корпуса механизма делаются насечки (болгаркой или напильником), после на него наносится слой эпоксидной смолы или герметизирующих средств. Дальше магнит снова плотно вставляется в камеру.
7. В случае выявления повреждения обмотки магнита, она оббивается вместе со смолой. Дальше катушка по новой перематывается и снова устанавливается на соответствующее место.
8. Электрические компоненты проверяются при помощи тестера. Если выявлены неполадки обмотки магнита или кабеля – они меняются на новый.

Когда ремонт вибрационного насоса закончен, устройство собирается в обратном порядке. При этом должны соблюдаться такие моменты:

• поршень установлен строго горизонтально и отцентрирован;
• отверстия частей корпуса совпадают с отверстиями прокладки;
• расстояние от катушки до поршневой части составляет не менее 5 мм.

Перед тем, как подключить аппарат к основной системе водоснабжения, необходимо проверить его в обычном ведре.

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Колодезный насос с автоматикой: особенности функционирования, подключение

Существует ли различие между скважинными и колодезными насосами? Да, но точнее будет говорить, что для выкачки воды из колодца применяются насосы с определенными техническими характеристиками. Это моноблочные центробежные устройства, где двигатель, водозаборные элементы и патрубок находятся в одном корпусе.

Колодезный насос устанавливается на глубине не более 25 м. Он имеет довольно низкую производительность. Насос для колодца с автоматикой следует располагать так, чтобы он не дрейфовал по водяному пласту. Необходимо также исключить вибрации агрегата, так как они будут поднимать со дна всевозможные нежелательные частицы.

Следует отметить, что защита от попадания и налипания на лопатки колеса твердых частиц в колодезных насосах слабая. Поэтому при перекачивании загрязненной воды они быстро теряют номинальную производительность.

Колодезные насосы, то есть центробежные, отличаются от вибрационных и способом защиты от работы «насухую». Заключается она в следующем: при снижении интенсивности заходящего в насос водяного потока (при попадании воздуха) сила тока электродвигателя устройства тоже уменьшается. На сложившуюся ситуацию реагирует датчик, подавая сигнал об отключении агрегата.

Подключение погружного насоса для колодца выполняется по такой же схеме как и скважинного

Схема подключения погружного насоса для колодца практически такая же, как и скважинного. Отличие только в способе фиксирования: скважинный крепится к оголовку; для колодезного изготавливается металлическая рама, в ней проделывается отверстие, в которое и вставляется трос.

Насос Ручеек – технические характеристики и принцип действия

Насос Ручеек, технические характеристики которого имеют достойные показатели, по своей структуре состоит из двух основных частей – механической и электрической. В центре конструкции находится сердечник в форме буквы «П», обладающий магнитящими свойствами, в состав такого электромагнита входят пластины из стали, на которые надеты катушки электромагнитного излучения, медный провод, который покрывает эти пластины. Корпус сердечника выполнен из меди и загерметизирован эпоксидной смолой.

Механика насоса представлена тремя деталями – шток, якорь и амортизирующие резиновые шайбы и чем качественнее установлены эти шайбы, тем выше производительность насоса в целом. Электрику насоса от отсека с водой отделяет специальная муфта.

В конструкции насоса есть такие детали, как поршень из резины, фиксированный гайкой, и клапаны, через которые циркулирует вода и из-за попадания в насос мусора и грунта поршень и обратный клапан быстро приходят в негодность, а чтобы этого не произошло, рекомендуется установить на отверстие для забора воды фильтр.

Функционирование насоса основывается на вибрациях, которые меняют показатели давления в камере. Поэтапно данный процесс выглядит так:

1. Насос подключается к электрической сети, в результате чего катушка внутри него начинает излучать магнитное поле
2. Образовавшееся магнитное поле притягивает вибратор
3. Поршень прогибается во внутреннюю часть и становится ближе к отсеку нагнетания
4. Во всасывающем отсеке разряжается атмосфера и падает показатель давления
5. Вода начинает заполнять насос
6. Следующий такт тока убирает магнитное поле, и поршень встает в исходное положение;
7. Вода под давлением поршня поступает в отсек нагнетания
8. Следующий такт электрического тока повторяет процесс, благодаря чему вода поступательными движениями начинает свое путешествие в трубы

Насос Ручеек, характеристика которого по многим показателям лучше аналоговых устройств, имеет следующие технические параметры:

• Воду при помощи насоса Ручеек можно поднять на высоту не менее 40 метров
• Опустить насос в воду разрешается на глубину не более 7 метров
• Диаметр скважины, из которой осуществляется забор воды, должен составлять не менее 10 см
• Производительность насоса данной марки различается в зависимости от его модификации и может иметь следующие показатели: 360, 750 или 1500 литров в час
• Показатель мощности также зависит от модели и колеблется в диапазоне от 225 до 300 Вт;
• Рабочее напряжение имеет стандартный показатель – 220 В
• Время бесперебойной работы насоса равняется 12 часам

Насос Ручеек, производительность которого во многом также зависит от грамотного его использования, лучше приобретать с верхним забором воды, поскольку он меньше подвергается засорению грунтовыми частицами и другим мусором.

Почему оборудование ломается?

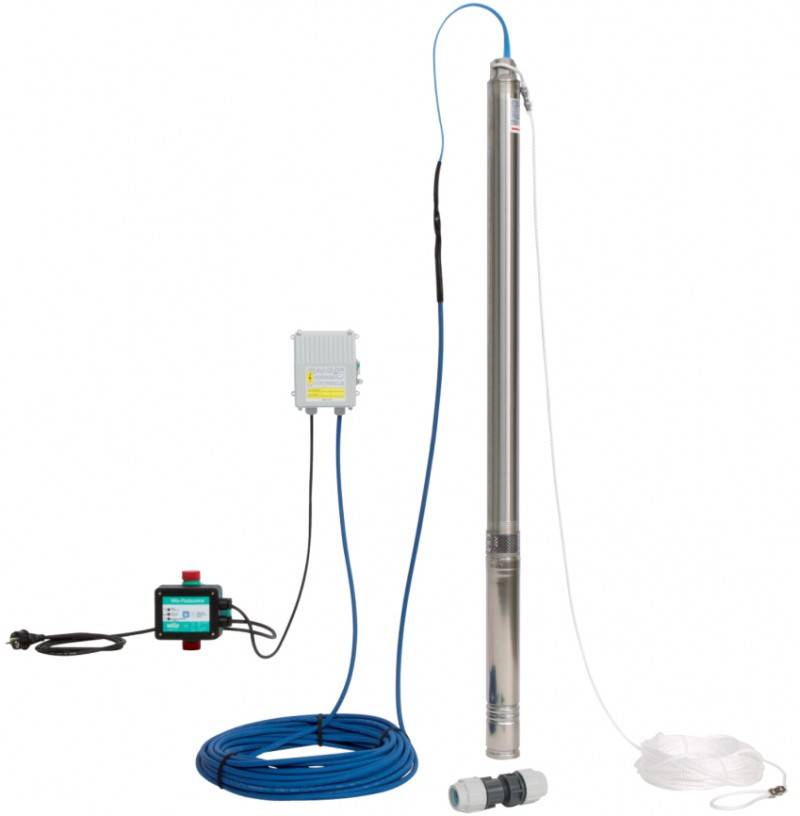

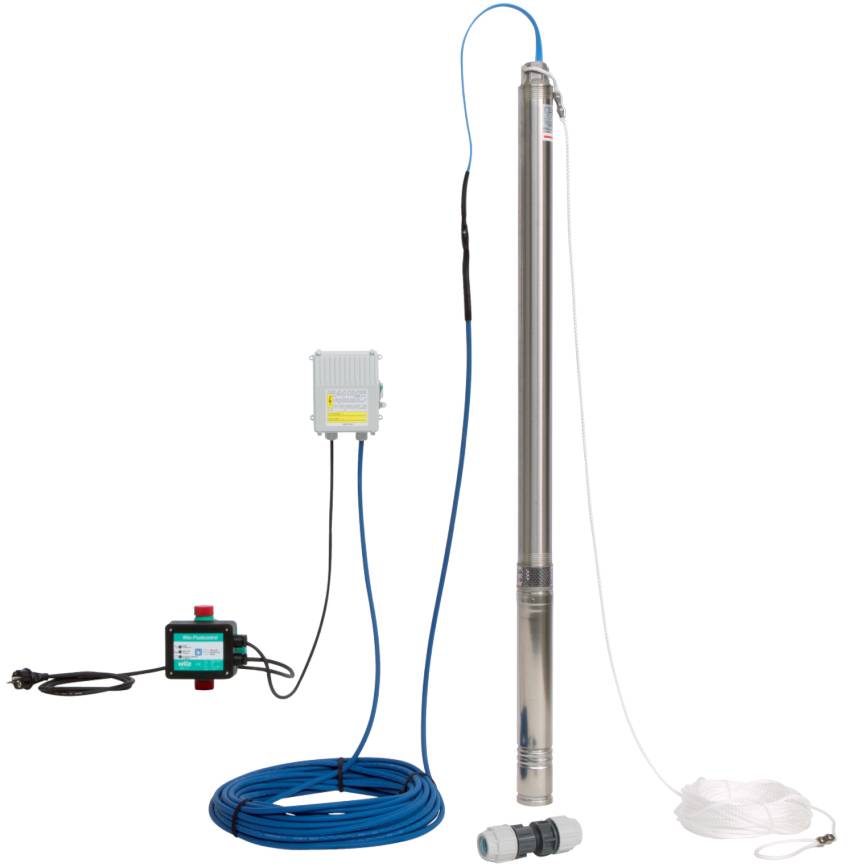

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

• высокая (более 50%) концентрация взвешенных частиц в воде;
• работа «всухую», когда аппарат функционирует, не касаясь воды;
• перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
• некачественно закрепленные кабельные соединения;
• трос агрегата, не корректно прикрепленный в области оголовка скважины;
• подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.
