Ремонт шарового смесителя на кухне своими руками
Следует понимать, что ремонт шаровых смесителей для ванн, равно как и для кухонь, практически ничем не будет отличаться, так как предполагается одно и то же устройство. Главное, правильно приобретать расходники и комплектующие, иначе немудрено попасть впросак. Так, собираясь починить смеситель, сперва разберите его, достаньте сломанную или поврежденную деталь и обязательно возьмите ее с собой в магазин. Там вы сможете предъявить ее продавцу, который тогда сразу же разберется, что именно вам нужно и бегать десять раз туда и обратно не придется.
Запомните
Перед тем, как разобрать шаровый смеситель на кухне или в ванной комнате, нужно сперва полностью перекрыть подачу воды в квартире или в доме. Для этого достаточно будет закрутить общие краны, а потом выпустить остатки из системы. Если же внутри квартиры таковых нет, тогда придется подключать ЖЭК, чтобы отключили весь стояк, а то неровен час, можно затопить соседей, что чревато серьезными последствиями.
Инструменты и оборудование
- Отвертка плоская, а также фигурная. Такое добро есть в хозяйстве любого домашнего умельца. Выбирать стоит мощные отвертки с крепкой ручкой, так как винты, шайбы и гайки могут “прикипать” от горячей воды.
- Гаечные и разводные ключи, подходящие по размеру и форме.
- Съемник-вилка сантехническая, если имеется в наличии. Можно обойтись пробойником и молотком.
- Шестигранники, а также иные головки-насадки, если они требуются.
- Нож с острым кончиком.
- Плоскогубцы или пассатижи.
Последовательность действий
Собрав все необходимое, а главное, приобретя нужные запасные части и комплектующие, можно приступать к ремонту шарового смесителя, вне зависимости, на кухне он у вас установлен или в ванной. Справиться будет несложно, главное быть внимательными, четко следить за своими действиями и не прилагать больше усилия, чем нужно. Профессионалы рекомендуют снимать каждый шаг вашего ремонта на камеру, чтобы потом легко восстановить последовательность событий и собрать кран без проблем.
- Подковырните заглушку, на которой нарисована синяя и красная точка, при помощи ножа или плоской отвертки и отложите ее в сторонку, чтобы не потерять.
- Открутите винтик под заглушкой фигурной или плоской отверткой, в зависимости от конструкции.
- Приподнимая отверткой, снимите ручку-рычаг с положенного ему места.
- Под ручкой сразу станет виден купол крана, по которому удобно скользит рычаг переключения напора и температуры. Снимите купол, легко поддев его отверткой или ножиком.
- Открутите стопорную гайку, которая удерживает шарик с закрепленным на нем штоком, разводным или газовым ключом.
- Достаньте шарик из корпуса крана и хорошенько его осмотрите. Если он нигде не поврежден, не истерт и не лопнул, тогда его можно промыть, прочистить, вытереть и снова установить на место. Но если на шаре имеются видимые повреждения, то его нужно обязательно сменить.
- Достаньте из корпуса смесителя резиновые седла-прокладки, на которых покоился шаровый механизм с пазами и прорезями. Если они имеют первоначальный вид, не деформированы и не повреждены, то их можно не менять, но в иных случаях замена не помешает.
- Открутите трубку излива, где могут возникать протечки. Там имеется два уплотнительных кольца, которые придется поменять на новые, благо дело, сегодня приобрести такие прокладки можно как поштучно, так и полным комплектом.
- Открутите сеточку-аэратор, закрепленную на конце излива, и прочистите ее жесткой щеткой, промыв сильным потоком воды.
- Тщательно промойте все внутренние полости корпуса от известки, песка и иных наслоений, после чего соберите смеситель с новыми частями в обратном порядке. После такого ремонта механизм должен работать, как часики.
Обратите внимание, что отремонтировать шаровый смеситель на кухне или в ванной не так и сложно, но следует четко следить за тем, чтобы скручен он был не чрезмерно жестко, но и не был расхлябан. Тот и иной вариант приведет к быстрому выходу крана из строя, потому следует постоянно держать это в голове. Если же заводской брак, дефекты, трещины и сколы имеются на его корпусе, откуда протекает вода, тогда не останется ничего другого, как купить новое оборудование
Если же заводской брак, дефекты, трещины и сколы имеются на его корпусе, откуда протекает вода, тогда не останется ничего другого, как купить новое оборудование.
От заготовки к изделию
Материалы
Предпосылки безотказной службы арматуры закладываются на этапе проектирования, подбора материалов и технологий обработки. Грамотная эксплуатация не спасет от заложенных на заводе «сюрпризов».
Удешевляя продукцию, заменяют латунь на хрупкий, склонный к трещинообразованию при коррозии ЦАМ. Фирмы дорожащие репутацией применяют для корпусов литейные латуни типа ЛЦ40СД (пример, отечественная компания http://varion.ru/blog/gde-i-kak-delayut-korpusa-smesiteley/ ), нержавеющая сталь основа инновационных линеек. Красноватый оттенок внутренних полостей – следствие увеличенной концентрации цинка, сигнал будущих неприятностей, качественная латунь желтого цвета без пятен.
Повышение содержания свинца в литейной латуни с 0,8 – 2,0% до 4% улучшает жидкотекучесть – заполнение формы. Приводит к скрытым до времени горячим трещинам, чревато образованием вредного для здоровья углекислого свинца.
Технологии и конструкция
Крепёж из углеродистой стали, гайки и ручки из ЦАМ подвержены химической, электрохимической коррозии, приводящей к разрушению, потери внешнего вида, препятствующей разборке. Замена керамических профильных вставок сёдел шарового дивертора душа на плоские фторопластовые – один из множества случаев «халтуры». Покрытые алюминиевые, стальные корпуса; ржавеющие омедненные гусаки, вентильные головки – вершина обмана доверчивых покупателей.
Фитинги, полученные порошковой металлургией, склонны к трещинам при затяжке в силу крупнозернистой структуры. Отработанная более века технология построена на литье под давлением или по выплавляемым моделям, применении горячей штамповки и сортового проката.
Экономия на толщине стенок, особенно в местах нарезания резьбы, завершается разрывом и «потопом». Недобросовестные проектанты вместо 4–6 ниток ограничиваются 2–3, испортить которые очень легко при монтаже.
Ремонт шарового смесителя
Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.
Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.
Возможные неисправности
К основным неисправностям шаровых видов относится:
- износ верхней купольной прокладки;
- дефекты полого металлического шара;
- истирание седлообразных клапанов;
- ослабление пружин.
Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.
Разбираем смеситель
Разбирая смеситель однорычажный шарового типа выполняют следующие операции:
- Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
- Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
- Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.
Как разобрать шаровой смеситель – замена уплотнителей
Как отремонтировать
В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.
Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:
- Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
- При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
- Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.
Рекомендации по ремонту
Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.
Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.
Bravat
Краны с душем немецкой компании Bravat имеют однорычажный вид. Они изготавливаются из прочной латунной основы. При производстве изделия покрываются хромированным нанесением.
В одном комплекте с самой сантехникой также идет держатель для лейки, подводка и шланг. Тип излива у оборудования короткий.
Рейтинг лучших мобильных телефонов для игр
Профилактический ремонт
Эта процедура займёт всего несколько часов. Благодаря ей удастся избежать серьёзных поломок или неожиданной замены смесителя. Прежде всего, необходимо перекрыть подачу воды, набрав предварительно немного воды в ведро.
Потом следует ослабить соединение раковины и слива. В некоторых случаях придётся подрезать герметик ножом между раковиной и столешницей, а затем воспользоваться шпателем и приподнять мойку. Благодаря этому вам удастся легко снять смеситель. Предварительно необходимо выкрутить болты.

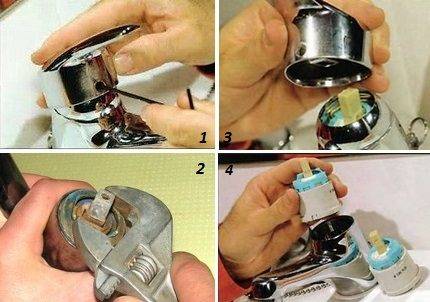

С ручек снимают декоративную заглушку, а зачем выкручивают винт, находящийся под ней. Далее, выполняется разборка смесителя. Все элементы необходимо внимательно осмотреть, а затем промыть, используя бытовой очиститель.
Затем следует обратить внимание на все резиновые уплотнители. Если они пересохли или порвались, то их стоит заменить. После этого всю конструкцию собирают
Такой профилактический ремонт выполняют 2–3 раза в год в зависимости от качества воды
После этого всю конструкцию собирают. Такой профилактический ремонт выполняют 2–3 раза в год в зависимости от качества воды.
Многие хозяйки жалуются, что смеситель на кухне со временем начинает протекать. Чтобы избежать этой проблемы, необходимо ответственно подходить к монтажу оборудования и учитывать рекомендации по его эксплуатации. Если же вода всё-таки стекает с крана или трубы, следует выполнить грамотный ремонт.
Донских Владимир Александрович
Устройство смесителей однорычажного типа
В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.
Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.
При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.
Виды регулирующих узлов
Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.
Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.
Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.
Внешний вид элементов конструкции керамических картриджей
Керамические картриджи

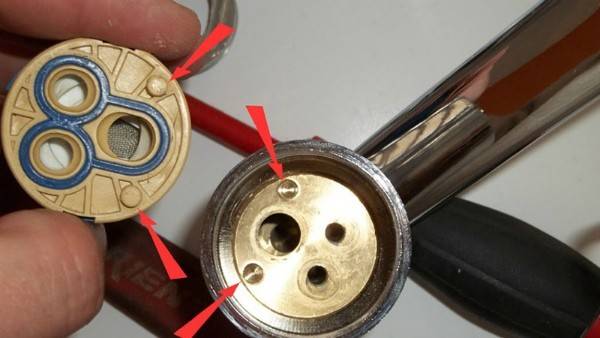

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.
Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.
Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.
Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.
Принцип работы керамического блока
Шаровые
Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.
Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.
Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.
Особенности устройства шаровых узлов
Риски при покупке и эксплуатации
Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.
Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.
При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.
При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

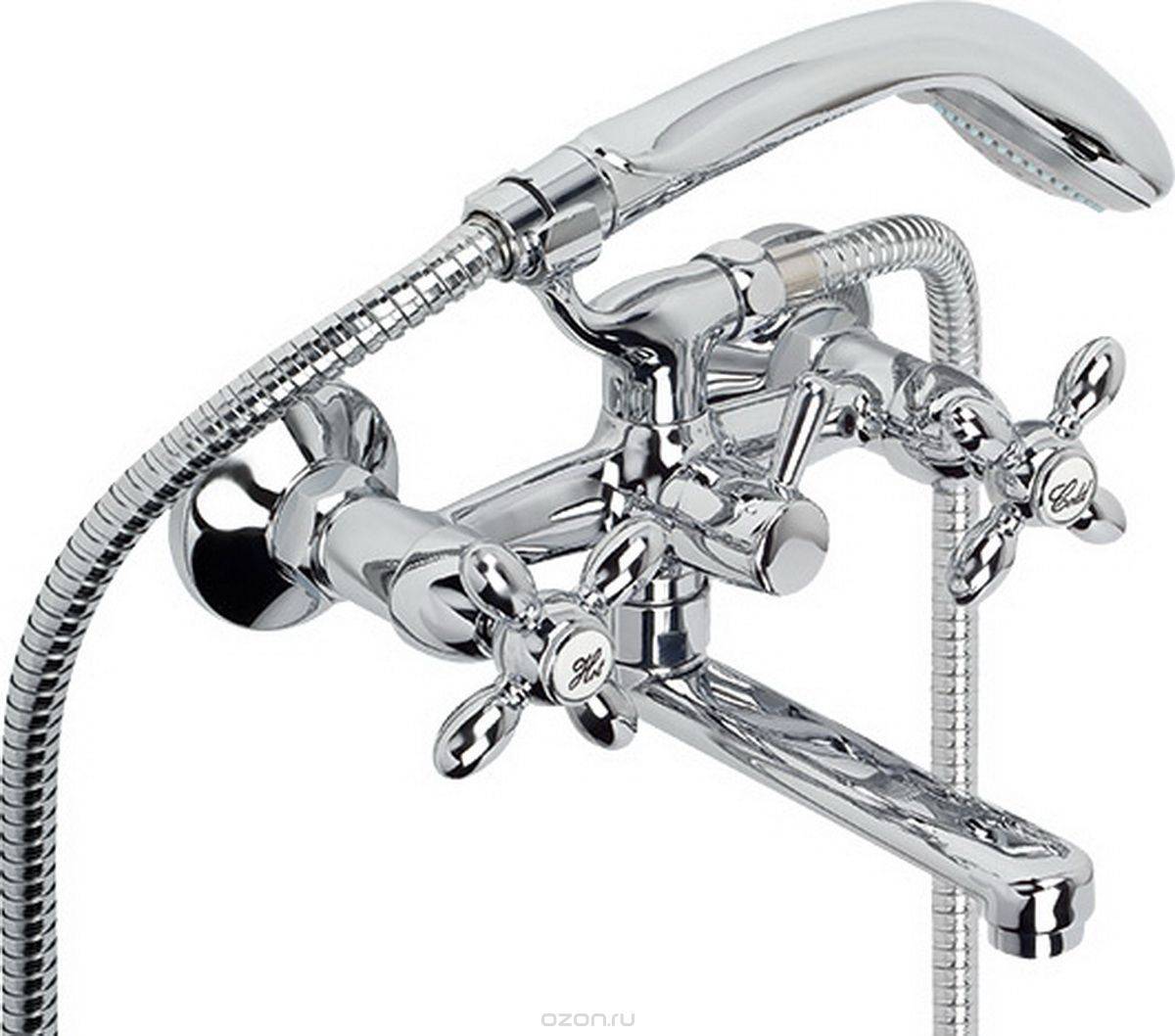

Осуществляем ремонт вентильного смесителя

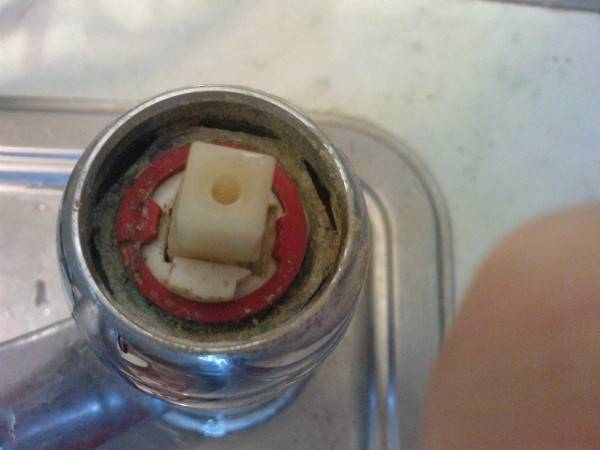

Основой конструкции в этом изделии служат кран-боксы. Убрать неполадки не так сложно. Напор воды регулируется при помощи штока. Протечка может появиться из-за образования зазора между ним и стенками канала, где он движется
Убедиться в этом можно обратив внимание на ход вращения, свободный он или плавный
Если вариант с зазором подтвердился, рекомендуется использовать ленту Фум или паклю, которую пропитывают солидолом. Ее наматывают над винтовой частью. Используя герметик, смажьте насечку канала.
Убрать неполадки на таком смесителе будет не трудно
Протечка может возникнуть по причине прохудившейся прокладки. Для ее смены следует вырезать новый уплотнитель из специального комплекта
Важно, чтобы на окружности отсутствовали выступы. Открутите винт на штоке
Иногда требуется поддеть резинку отверткой, чтобы вытащить. Смените ее на новую, проделайте выполненные действия в обратном порядке.
Четырехоборотный вентиль, поворачивающийся на 90 градусов, имеет несколько иной принцип работы. Одними из ключевых элементов являются кран-букса, его керамическая пара и уплотнитель из резины. Последний со временем уплотняется из-за частого сжатия. В результате образуется зазор, где и начинается подтекание воды. Можно поменять затворный узел. Но его стоимость выше, чем у стандартного букса. Поэтому стоит провести ремонт. Для разбора конструкции уплотнитель вытаскивается. Из шейки штока извлеките запорную шайбу. Выбейте стержень при помощи легкого удара из канала. Шток промывается, убирается вся известь. Понадобится силикон или солидол, которым необходимо смазать сальники, размещенные в центре детали, только что вымытой.
Важно почистить и смазать и канал. Сделайте несколько тонких полосок изоленты и наклейки их на керамическую пластинку, стыкующуюся с вилкой штока
Затворный узел собирается, действия выполняются в обратном порядке.
Починить смеситель можно и самостоятельно, его конструкция не сложная
Устройство прибора с одной ручкой
Если не учитывать наличие носиков, леек для душа, разного рода переключателей, то прибор состоит всего из двух основных частей: монолитного металлического корпуса и картриджа с запирающим устройством из двух дисков или шарика. Они «отвечают» за управление потоком воды и регулировку его температуры.

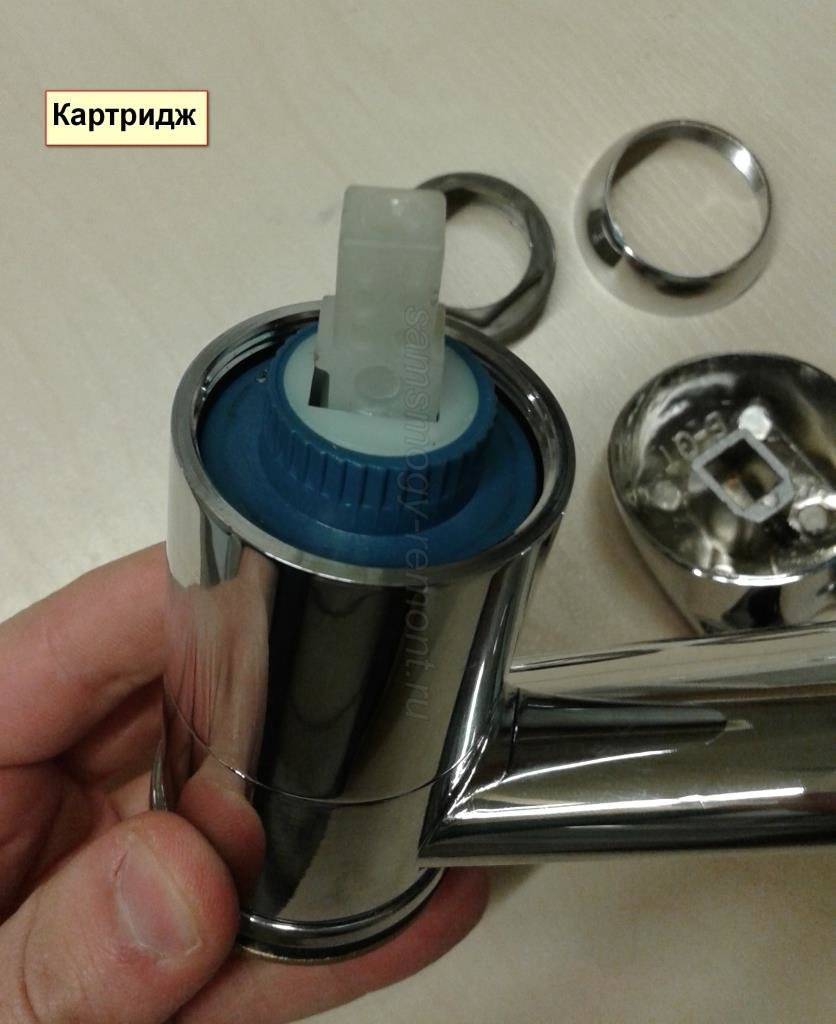

Устройство однорычажного картриджного смесителя отличается простотой и минимумом деталей: картридж является расходным материалом остальные детали – постоянные, но с возможностью замены
Картридж помещен в корпус и надежно закреплен внутри всего одной гайкой, которая аккуратно спрятана под декоративным колпачком. Джойстик управления картриджем устанавливается прямо на его рычаг. Все просто, никаких хитрых элементов, следовательно – никаких серьезных поломок.
Внутреннее устройство однорычажного смесителя может отличаться – открывать/закрывать воду и регулировать ее температуру может дисковый картридж и шарик. Рассмотрим устройство обеих конструкций.
Как понятно из названия, внутри такого прибора находится специальная колба-картридж с запорным и регулировочным механизмом. В дорогих смесителях картридж сделан из высококачественной керамики, в бюджетных вариантах он, как правило, пластиковый.
Недорогая модель картриджа, корпус которого сделан из пластика. Затвором дискового смесителя является пара дисков с отверстиями для холодной, горячей и смешанной в картридже воды. Когда поверхности обоих дисков совмещены движение потока через устройство прекращается
Картриджный смеситель очень прост в эксплуатации, однако тем людям, которые привыкли к вентильному смесителю, первое время надо будет немного попрактиковаться, так как джойстик поворачивается очень легко.
Картриджный смеситель состоит из:
- Излива, или, как его еще называют, «гусака».
- Переключателя, снабженного фиксирующим винтом.
- Стопорной гайки.
- Собственно, картриджа.
- Корпуса с посадочным местом для картриджа.
- Прокладок, шпилек, гаек – деталей для обеспечения герметичности.
Диски запорного механизма чаще всего изготовлены из керамики, реже из стального сплава. На верхнем имеются выступы, ни нижнем отверстия, форма их комплементарна по отношению друг к другу. При полном совмещении выступы перекрывают отверстия, в результате формируется герметичное соединение.
При частичном перекрытии в излив поступает вода. Чем меньше выступы верхнего картриджа закрывают отверстия нижней детали затвора, тем сильнее струя.
К верхнему диску прикреплен шток, положение которого можно менять, чтобы смещать пластины относительно друг друга. Таким образом происходит регулировка количества воды, проходящей через пластины картриджа
Необходимо отметить, что пластины притерты между собой очень плотно – это необходимое условие для нормальной работы смесителя. По этой причине картриджные модели очень « не любят» грязную воду с посторонними механическими взвесями, так как миниатюрные частички попадают между пластинами и приводят к их быстрому износу, в результате – к преждевременному выходу затвора из строя.
Чтобы продлить срок работы изделия, некоторые производители сразу на заводе устанавливают перед входящим патрубком смесителя фильтр для грубой очистки воды. Рекомендуется последовать их примеру: самостоятельно установить на водопроводную магистраль хороший фильтр и смело подавать очищенную воду на все сантехнические приборы.
Деталь сделана из металла, внутри шарик полый. Наружная часть идеально отполирована. Шар имеет три отверстия – два для холодной и горячей воды, третье для смешанной.
К детали жестко прикреплен шток, другой его конец крепится к рукоятке управления смесителя. Таким образом, при нажатии на рукоятку шток проворачивает шарик, открывает/перекрывает доступ воде и регулирует температуру струи.
Схема шарового смесителя. Принцип действия тот же, что и у дискового аналога, но конструкция отличается некоторыми деталями
Управлять шаровым смесителем гораздо проще и удобнее, чем дисковым, так как детали гладкие, идеально подогнаны, джойстик двигается очень плавно и мягко. Шарик установлен в своеобразный гильзовый картридж, который без проблем извлекается из устройства на случай ремонта или замены.
По аналогии с дисковым прибором шаровой смеситель очень требователен к качеству воды, плохо реагирует на жесткую воду и высокое содержание железа.
Большинство протечек шаровой запорной арматуры происходит из-за проникновения соринок в зазоры между шариком и удерживающими его седлами из резины. Установка фильтра на воду перед смесителем в этом случае тоже считается обязательной процедурой.
Выводы и полезное видео по теме
Перед предстоящей заменой прокладки полезно будет посмотреть следующее видео:
В некоторых случаях проблемы со смесителями заключаются в неправильно поставленной мойке или неверном выборе модели. Большую часть неприятностей можно решить своими силами, но если возникают затруднения, лучше вызвать сантехника – профессиональная консультация или ремонт еще никому не помешали.
Пожалуйста, оставляйте свои комментарии, делитесь опытом использования и ремонта смесителей, задавайте вопросы в расположенном ниже блоке. Мы всегда готовы разъяснить непонятные моменты и помочь в решении возникшей проблемы.
