Как выбрать ревизионный люк-невидимку: 3 главных правила

Как правильно выбрать

Все ревизионные люки отличаются механизмом устройства, назначением, а также прочностными характеристиками и некоторыми другими параметрами, поэтому к вопросу выбора конструкции нужно подходить очень внимательно:

• габариты технической ниши или проема обязательно должны соответствовать размерам устанавливаемого ревизионного люка;
• размеры дверцы не должны мешать выполнять профилактические или ремонтные работы.

Повышенное внимание уделяют — особенностям отделочного материала, а точнее одного облицовочного элемента, который должен не только надёжно фиксироваться, но также большей своей частью располагаться на дверке

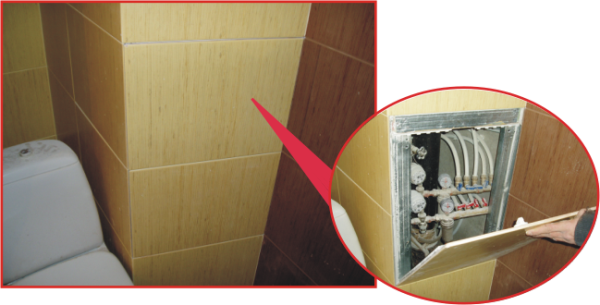

Сантехнический распашной люк

Выбор по типу открывания и закрывания створки или дверцы:

• распашные ревизии — оптимальный вариант при наличии облицовки в виде глянцевой или матовой гладкой плитки;
• нажимные модели — идеально подходят для отделки рельефной плиткой;
• сдвижные конструкции — прекрасный выбор для установки в самых труднодоступных местах;
• откидные люки — ревизии, требующие значительного свободного пространства.

Двухдверная конструкция может быть установлена только при наличии достаточного по ширине проема.

В просторных помещениях устанавливаются распашные изделия, в тесных — сдвижные или откидные люки, а на гипсокартонных перегородках или фальшстенах монтируются облегченные откидные конструкции.

Календарь

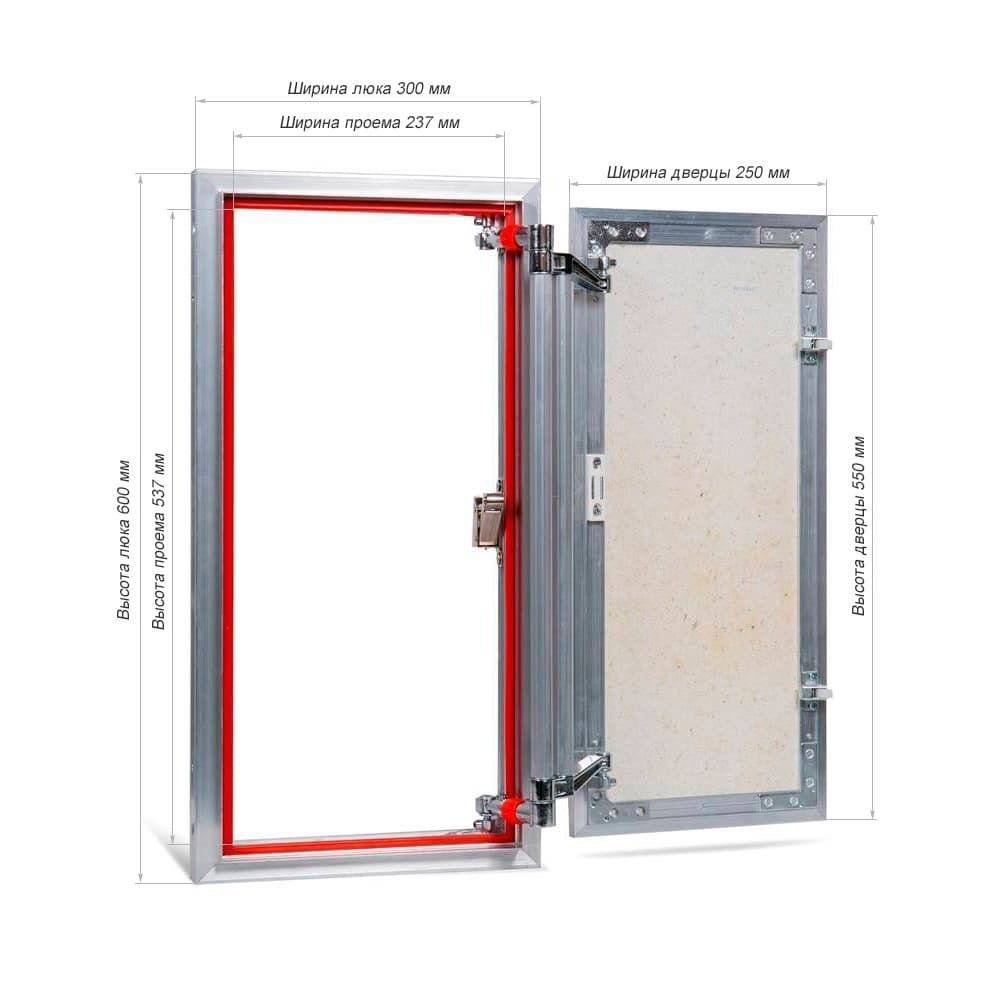

Расчет размера люка со съемной дверцей

Исходим из того, что нам надо закрыть проемы с теми же размерами, которые мы получили в предыдущем расчете, на втором шаге.

Для плитки 250х200 мм: — ширина = 250 мм х 2 плитки = 500 мм; — высота = 200 мм х 3 плитки = 600 мм.

Для плитки 100х100 мм: — ширина = 100 мм х 4 плитки = 400 мм; — высота: 100 мм х 6 плиток = 600 мм.

Первый шаг Рассчитываем максимальный размер съемной дверцы. По всем сторонам, плитка должна выступать за край дверцы не менее, чем на 2 мм.

Для плитки 250х200 мм: — ширина = 500 мм – 4 мм = 496 мм; — высота = 600 мм – 4 мм = 596 мм.

Для плитки 100х100 мм: — ширина = 400 мм – 4 мм = 396 мм; — высота = 600 мм – 4 мм = 596 мм.

Второй шаг Рассчитываем минимальный размер съемной дверцы, с учетом следующих условий: — слева, справа и сверху, плитка может выступать за край дверцы максимум на 50 мм, но не более, чем на 1/3 от своей высоты; — снизу плитка может выступать не более, чем на 5 мм

Для плитки 250х200 мм: — ширина = 500 мм – 50 мм – 50 мм = 400 мм; — высота = 600 мм – 50 мм – 5 мм = 545 мм.

Для плитки 100х100 мм: — ширина = 400 мм – 33 мм — 33 мм = 334 мм; — высота = 600 мм – 33 мм — 5 мм = 562 мм.

Третий шаг Подбираем модели люков, дверцы которых, по размерам, попадают в диапазон между максимальными и минимальными рассчитанными размерами.

Для плитки 250х200 мм. Под размеры дверцы от 400х545мм до 496х596мм подойдет люк Контур 48-58 с размерами дверцы 471х571 мм.

Для плитки 100х100 мм. Под размеры дверцы от 334х562мм до 396х596мм подойдет люк Контур 38-58 с размерами 371х581 мм.

Надеюсь, этой информации достаточно, чтобы подобрать люк стандартного размера под керамическую плитку, искусственный камень и другие облицовочные материалы, за исключением мозаики. Используя этот же алгоритм, можно рассчитать индивидуальные размеры люка, если стандартные модели не подходят по какой-либо причине.

Коммерческий директор ООО «ППК «Практика» Михаил Астахов

*это необходимо для того, чтобы при декорировании щели по периметру люка силиконом, силикон не попадал между дверцей и рамой люка и не мешал открытию дверцы.

Эту статью хорошо дополняют следующие материалы:

1. Люк под плитку. Какой выбрать? – Советы профессионала 2. Где купить люки под плитку? В Практике!

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

1. Дверцы люка и стены обрабатываются грунтовкой.
2. Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
3. При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
4. Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края , для того чтобы в дальнейшем была возможность открыть дверцу.
5. Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
6. При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
7. Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

1. Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
2. При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
3. Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
4. Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
5. Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
6. Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

1. Подготовка проема.
2. Установка рамы с дверцами.
3. Отделка внешней поверхности дверок.
4. Финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Самодельные люки для ванной

Существует большое количество вариантов самодельных люков, мы остановимся на двух самых простых и удачных. Единственное ограничение к таким люкам – отверстие для ревизии не может превышать размеры одной керамической плитки. Но в большинстве случаев этого вполне достаточно для отключения инженерных систем и простых ревизий их состояния.

Люк на магнитах

Магниты для кафеля

Такой люк можно делать как для гипсокартонной обшивки, так и для кладочных материалов. Правда, в кладочные материалы придется вмуровать металлические пластины для магнитов. Разметка положения люка традиционная, останавливаться на ней нет смысла. Во время кладки отверстие под люк оставьте незаделанным. В этом месте плитку можно временно прикрепить двусторонним скотчем, за счет этого приема облегчится кадка стены.

Шаг 1. Если по сторонам отверстия под люк видны металлические профили – отлично, если их не видно, то следует установить специальные. По всему периметру нет надобности, достаточно два вертикальных или горизонтальных. Какой вариант выбирать зависит от расположения профилей существующего металлического каркаса.

Шаг 2. В размер плитки или немного меньше вырежьте кусок гипсокартонной плиты.

Шаг 3. Загрунтуйте поверхность гипсокартона с двух сторон, дайте время для высыхания. После высыхания с одной стороны жидкими гвоздями приклейте керамическую плитку, а с другой стороны магниты. Купить их можно в магазине, подбирайте магниты по толщине. Общая толщина съемной плитки должна быть такой, чтобы ее поверхность располагалась в одной плоскости с поверхностью отделанной стены.

Шаг 4. Вставьте плитку в подготовленное отверстие, при помощи магнитов она зафиксируется.

Привинчиваем сначала магниты к рамке на расстоянии, позволяющем плитке встать на место, плюс небольшой запас

Крепим к магнитам пластины, которые будут держаться на плитке

После этого наносим плиточный клей на пластины и на весь периметр, заклеенный скотчем

Важно рассчитать клей так, чтобы он не попал на незащищённые участки короба

Теперь устанавливаем плитку на место

Крепим плитку, фиксируем малярным скотчем

Снимаем малярный скотч, открываем плитку (через 6 часов)

Видео про съемную плитку на магнитах ниже.

Далее шов заделывается силиконом в цвет затирки, после затвердевания разрезается. На этом работы закончены, все делается быстро и очень дешево. Плитка может выниматься/вставляться неограниченное количество раз.

Чтобы открыть люк, нужно поддеть плитку любым крючком

Здесь показаны магниты. В этом примере мастер прикрепил их непосредственно на загрунтованную поверхность плитки

Для приклеивания применялся клей для керамики и фарфора

Люк на клею

Такие люки рекомендуется устанавливать для ревизии сифона ванной. Если монтаж ванны сделан правильно, то пользоваться люком не придется. Для очистки слива от отложений жира имеются очень эффективные химические средства, а механические загрязнения становятся проблемой очень редко. В случае крайней необходимости для очистки сифона можно пользоваться резиновым вантузом.

Предварительно сделанное отверстие под люк должно быть на 1–2 см меньше размеров плитки.

Ревизионное отверстие на фото

Облицовка экрана плиткой

При необходимости режем плитку

Процесс облицовки экрана

Она в нескольких местах намазывается клеем или силиконом, количество точек не боле двух на одну строну, размер примерно 1 см2. Этого достаточно для относительно надежной фиксации, одновременно, не составит большого труда достать плитку для открытия люка.

Швы можно затирать или заделывать силиконом

Во время демонтажа плитки нужно силикон по всему периметру срезать, плитку осторожно поддевать тонкой металлической пластинкой или ножом. Чтобы не повредилась рядом установленная плитка, между ней и металлическим предметом подкладывайте кусок картона или ткани

Люк-невидимка. Плитка, зафиксированная клеем

Установку системы септика провести несложно. Особых знаний и инструментов не требуется:

• Необходимо вырыть котлован с учетом засыпки установки со всех сторон на 30-40см
• На дне котлована необходимо сделать «подушку» из песка не менее 10см для выравнивания дна.
• Поместить в котлован септик таким образом, чтобы крышка септической системы была на 20 см выше грунта. Это необходимо для недопущения подтопления атмосферными осадками.
• Необходимо одновременно с засыпкой боков септика наполнять его водой, что необходимо для баланса внутреннего и внешнего давления.
• Провести и подключить канализационные, выпускные и переливные трубки.

Весь процесс установки септической системы Эко-Гранд изложен в инструкции по установке, которой комплектуется каждая септическая система при покупке.

Виды ревизионных люков

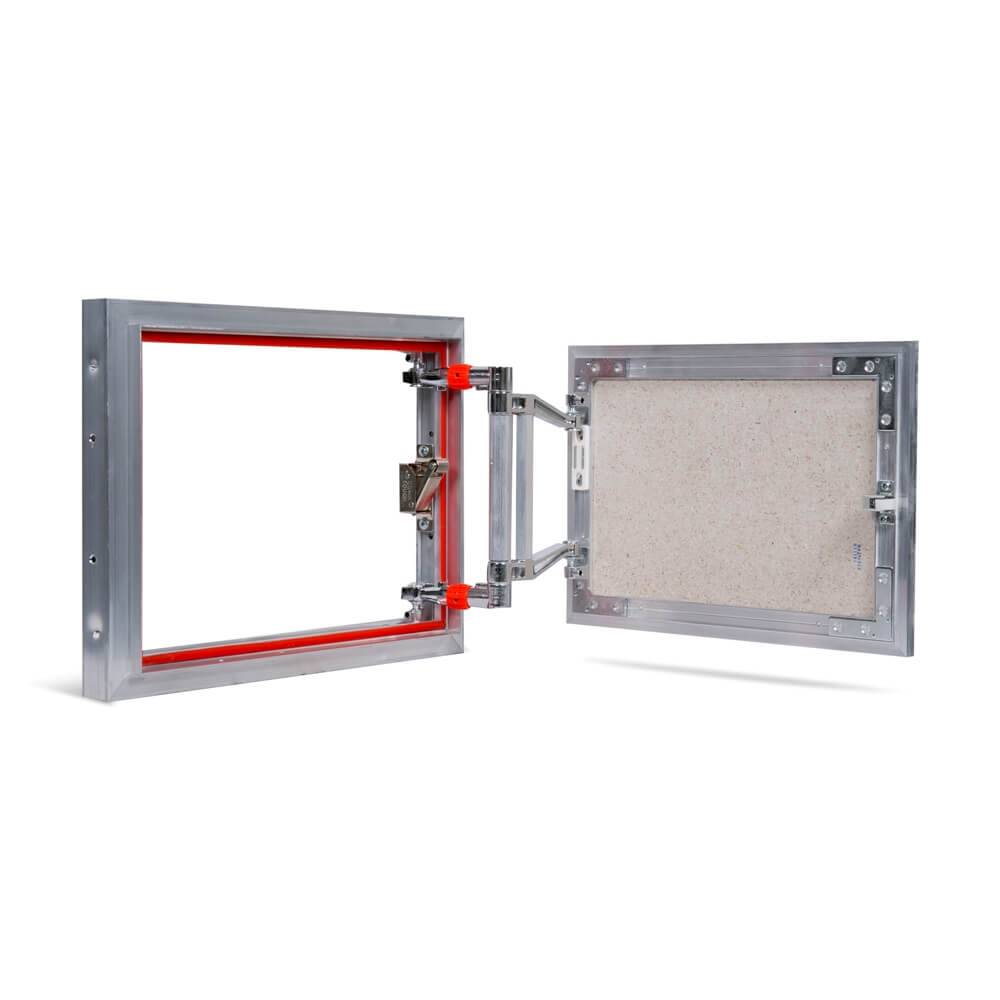

Распашные

Створка устройства такой конструкции при открывании подаётся всей площадью по направлению от стены, а затем распахивается на петлях. В большинстве случаев в таких конструкциях для фиксации дверцы используются присоски или магниты, но встречаются изделия и с магнитно-нажимным, поворотным или пружинным механизмом. Распашные люки монтируются в вертикальных основаниях, за которыми имеется достаточно места для размещения системы петель. Установка устройств такого типа проще монтажа люков других видов, поэтому возможна своими руками. Кроме того, приобретение изделия этой конструкции не требует значительных расходов.

Распашной ревизионный люк

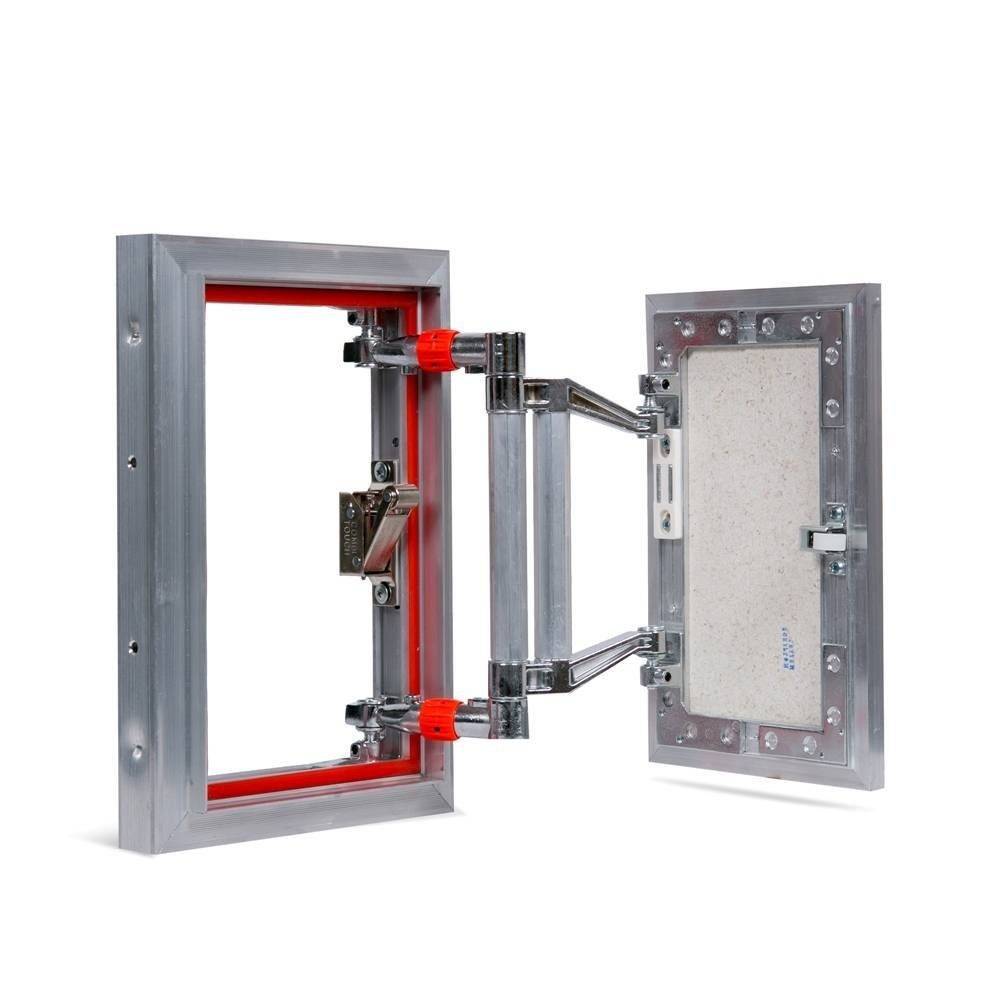

Сдвижные

Особенностью конструкции является использование трехфазных петель, обеспечивающих движение створки сначала плашмя в сторону пользователя, а затем в сторону – параллельно стене, напоминая траекторию движения двери шкафа-купе. В сдвижных люках для фиксации створки обычно используются присоски, но могут быть использованы и роликовые или магнитные замки. Применение петель с компактной траекторией движения створки, позволяет размещать эти люки в стенах за мебелью или бытовой техникой. Стоимость такой конструкции выше, но в популярности применения она не уступает изделиям распашного типа.

Сдвижной ревизионный люк

Люк — «невидимка» нажимного действия

Открывание-закрывание створки таких устройств производится механизмом пружинного типа, который срабатывает при нажатии на дверцу. Замок пружинного типа обеспечивает наиболее плотную фиксацию створки после закрытия.

Нажимной ревизионный люк

Потайные люки нажимного действия наиболее популярны, так как, в отличие от створок с присосками, одинаково хорошо действуют и на гладких поверхностях, и на основаниях, облицованных мозаикой или рифлёным кафелем. Ревизионными люками нажимного действия можно оборудовать любые измерительные приборы и вспомогательные механизмы, открытое расположение которых вредит эстетичности отделки помещения.

Как увеличивается толщина льда в зависимости от температуры

Стоимость

Ориентировочная цена на качественные пластиковые ревизии наиболее популярных и моделей (в рублях):

• 100 х 100 мм — 140;
• 150 х 150 мм — 160;
• 150 х 200 мм — 180;
• 200 х 200 мм — 200;
• 200 х 250 мм — 220;
• 200 х 300 мм — 240;
• 250 х 300 мм — 280;
• 250 х 400 мм — 300;
• 300 х 300 мм — 320;
• 400 х 500 мм — 600;
• 500 х 500 мм — 650;
• 400 х 600 мм — 850.

Стоимость более сложных конструкций из высокопрочных материалов может быть достаточно высокой. Средняя цена стальных моделей, изготовленных методом аргонодуговой сварки и имеющих съемную дверцу, составляет порядка полутора тысяч рублей.

Стоимость стандартных моделей на основе алюминиевого или стального профиля с распашной или съемной дверцей варьирует в пределах 1500-2200 рублей.

Дороже всего обойдутся потребителям современные металлические модели, имеющие нестандартную геометрию и отличающиеся внушительными размерами, но магазины на базе собственного производства чаще всего предлагают более доступные по стоимости конструкции, а также готовы сделать изделия «под заказ».

Виды сантехнических люков под плитку

В зависимости от механизма устройств, назначения, прочности и других факторов все предлагаемые производителями ревизионные конструкции делятся на различные виды.

Виды люков под плитку:

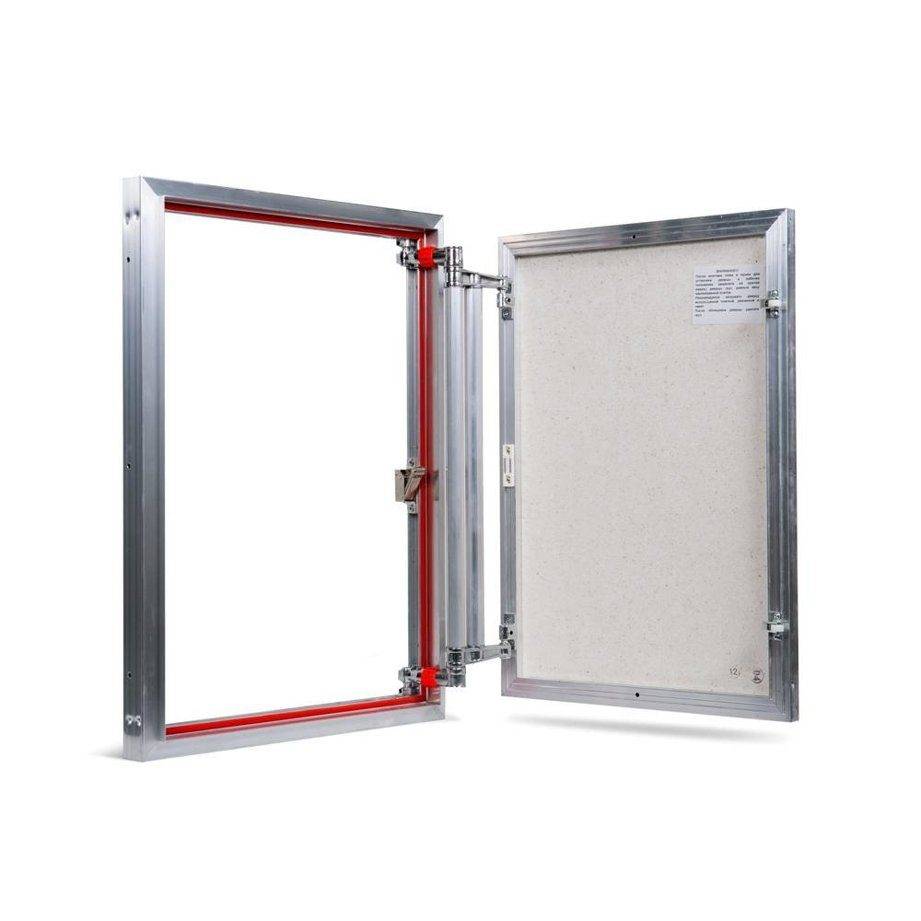

Распашные

Распашной люк

Данный тип подходит для облицовки стен любым видом гладкой плитки: матовой или глянцевой. Конструкция открывается с использованием входящих в комплект двух присосок. В случае с материалом негладкой фактуры их применение невозможно. Конструктивно модель включает такие элементы:

1. Раму;
2. Дверцу с плитой ГВЛ;
3. Петли шарнирные на двух звеньях;
4. Две присоски;
5. Клиново-роликовые замки.

Зачастую распашные люки покрывают специальной порошковой антикоррозийной эмалью. Размеры предполагают глубину конструкции вс 50 мм.

Нажимные

Нажимная дверца

Отличный вариант для плитки с шершавой рельефной поверхностью. В этом случае дверцу открывают простым нажатием на поверхность люка. Это обеспечивают роликово-нажимной тип замков, в остальном конструктивно такие люки не отличаются от распашных. Устройство позволяет их использовать при уложенной плитке и других поверхностях. Несмотря на явное преимущества в работе такого типа люка,есть и недостаток – они существенно дороже распашных из-за стоимости замков.

Сдвижные

Сдвижной тип

Данный вид люков, в свою очередь, делится на устройства с присосками или нажимным механизмом открывания. Особенность и одновременно заметный плюс сдвижных люков – возможность установки даже в самых труднодоступных местах, например, за бочком унитаза. Конструкция включает:

1. Раму;
2. Дверцу с плитой;
3. Замки клиново-роликового и роликово-нажимного типа;
4. Две присоски;
5. Трехзвенные петли на шарнирах.

В размерах конструкций есть ограничения. Границы следующие: ширина – от 35 до 55-65 см, высота – от 30 до 100 см.

Откидные

Откидной люк

1. Рамы из профиля 20х30 мм;
2. Стальной дверцы (12х60 мм) с плитой из ГВЛ;
3. Зацепов направляющих рамочно-трубчатого типа;
4. Замка любого типа;
5. Трех подпружинных направляющих роликов.

При использовании откидного люка допускается выход облицовочной плитки за границы рамы на 5 см. Если габариты дверцы слишком велики, необходима дополнительно цепочка со страховочным карабином.

Двухдверные

Люк с двумя дверьми

Этот тип также можно отнести к распашным или нажимным люкам, так как он может включать оба механизма. Чаще двухдверные люки применяют для проемов более 70 см в ширину.

Усиленные

Это модели повышенной грузоподъемности, которые незаменимы при облицовке плитами из тяжелых дорогих материалов: гранита, мрамора или натурального камня. Размеры их варьируются от 30х60 см до 70х200 см. Профиль для рамы усиленного люка разрешается с сечением 50х25 мм, для дверцы – 20х20 мм. Конструкция отличается наличием трех усиленных петель и узлов регулировки створок.

Под мозаику

Дверцы под мозаику

Практически каждый из перечисленных типов люков могут быть мозаичными, если выполнены следующие условия:

1. Тип открывания – нажимной;
2. Размеры полотна дверцы и внешней рамы равны. Не допускается выступ мозаики за пределы люка.

Разновидности потайных люков

В зависимости от объекта, спрятанного за дверцей люка, выделяют электрические, сантехнические и вентиляционные устройства.

По расположению различают настенные, напольные и потолочные конструкции. К последним двум предъявляются особые требования: напольный люк должен иметь надежную конструкцию в виде рамы с дополнительным оснащением, быть влагостойким и звукоизоляционным. У потолочной модели должны быть легкие дверцы и надежные затворки, которые не будут открываться сами по себе.

В квартирах и жилых домах, чаще всего, устанавливают квадратный или прямоугольный сантехнический люк в туалет. При желании можно заказать или изготовить люк под плитку своими руками, однако область их применения и монтаж несколько отличаются.

При этом, чем незаметнее замаскирован инспекционный люк в интерьере, тем лучше. Поэтому интерес потребителей вызывают такие лючки сантехнические, как скрытый, нажимной и на магнитах:

• Нажимные. Люк нажимной под плитку использует в принципе своей работы пуш-системы, основанные на роликовых механизмах. Люк под плитку нажимной довольно часто совмещают с механизмами невидимками, пространственными петлями, сдвоенными, позволяющие экономить место и использовать ручки. Если говорить об некоторых нюансах нажимных систем, то стоит упомянуть один момент, дело в том что открытие тут происходит в два приема: после того как сильно надавить дверца немного отходит в сторону, после чего делается заметной. В этом состоянии крышку проще оттянуть в сторону.
• Скрытые. Распространенные системы-невидимки сочетают в своих особенностях нюансы других вариантов и дают возможность позволить сделать большой лючок сантехнический менее заметным. Использование специальных петель и гипсокартона на крышке дают возможность «замаскировать» ревизионный люк под стену. Стоит помнить о том что, установка подобного окна должна быть учтена заранее. Еще на этапе проектирования ниши. Если же переделывать уже завершенный ремонт под «невидимку» это может только испортить внешний вид полностью.
• Устройство на неодимных магнитах используется как в напольных, так и в настенных смотровых окнах. Люк на магнитах под плитку обладает достаточно большой силой притяжения, которая дает возможность выдержать достаточно приличный вес. Для того чтобы сделать данную крышку малозаметной используют следующую технологию: паз для люка делают немного меньше, для того чтобы дверца располагалась под облицовкой, маскирующей ее. Магнит удерживает саму крышку, иногда его устанавливают таким образом, чтобы в будущем можно было сдвинуть его в сторону для уменьшения притяжения.

При больших размерах или если крышка изготовлена из тяжелых материалов, она оснащается ручкой для более удобного использования. Сделанные из более легких материалов и меньших размеров могут изготавливаться и без ручек, большие чаще делаются откидными.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

• облегчённые приспособления для проёмов малых размеров;
• люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.
