Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.

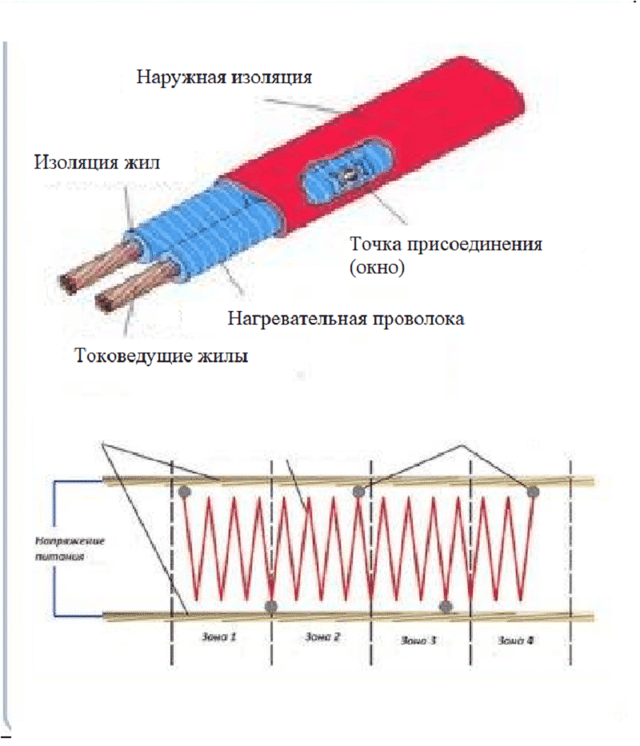

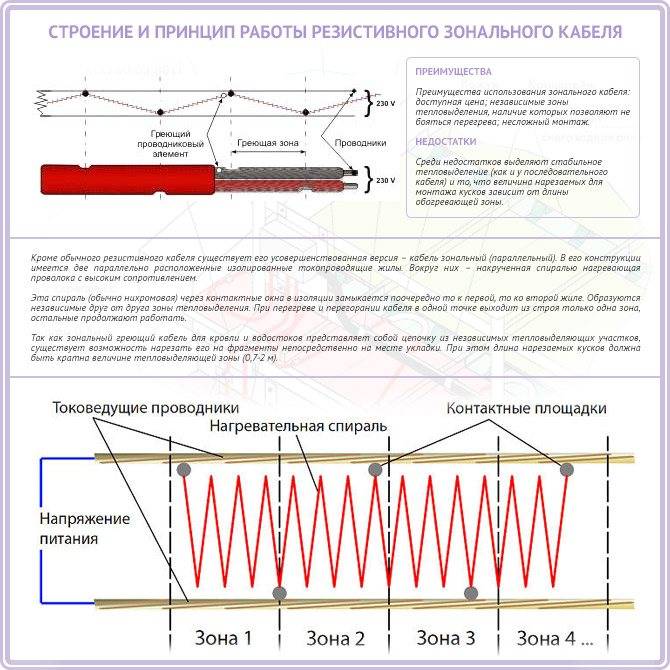

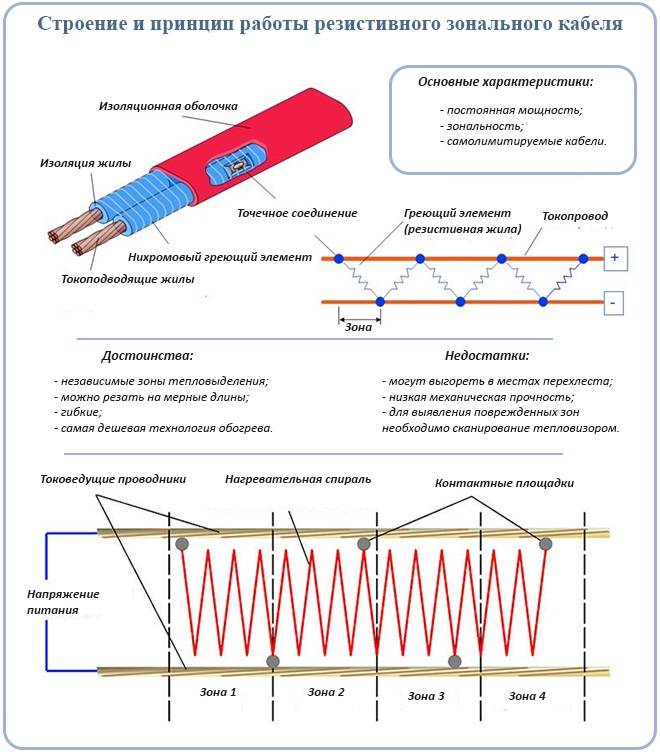

Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

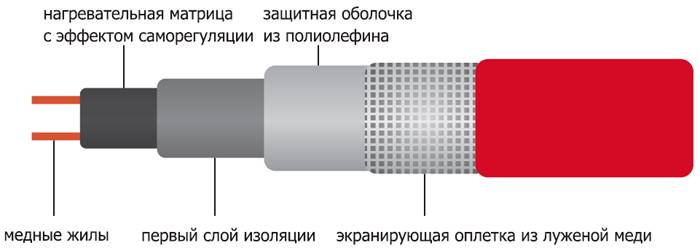

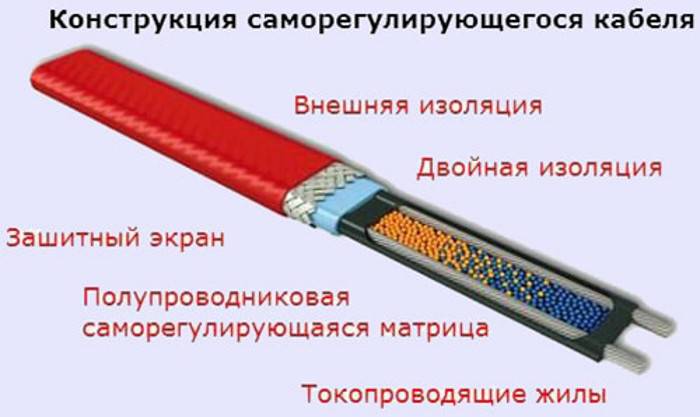

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

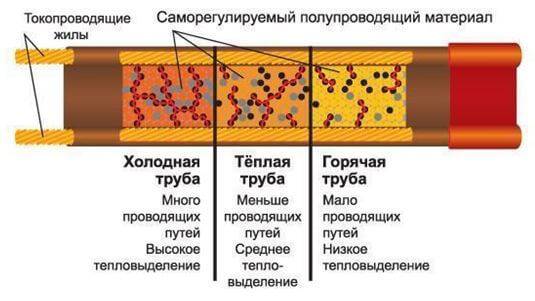

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Где используется

Саморегулируемый греющий кабель используется в любой проводке для частной нужды, коммерческой организации и промышленности. Применяется, чтобы обогревать канализацию, водопровод, трубу и систему пожарного тушения и повышенной опасности, поскольку может нагреваться. Также он защищает промышленную систему от промерзания, кровлю и водостоки от наледи с сосульками и замерзания ливневок. Он используется для системы теплого пола и теплых степеней.

Вам это будет интересно Тройник для ТВ кабеля

Использование кабеля в быту для защиты труб от промерзания

В целом, саморегулируемым греющим кабелем является кабельный элемент, состоящий из медного проводника и полимерной матрицы. Он обладает выносливостью и прочностью. Работает благодаря внутренней электроизоляции, саморегулируемой греющей матрицы, токоведущим жилам, наружной оболочки и экранирующей оплетки. Подключается с помощью открытой и скрытой наружной и внутренней укладки трубы. Используется как в быту, так и в промышленности.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Зачем нужен греющий кабель

Резонно возразить, что можно легко обойтись и без нагревательной системы. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м. Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, + 2-4 ºС).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Но если трубы зарывать всего на полметра, при этом подключить электрический кабель и произвести правильную теплоизоляцию, глубоких канав рыть не придется.

Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Технические характеристики

Выбор вида греющего кабеля и расчет мощности

В соответствии с различными потребительскими свойствами, существуют три основных вида терморегулируемого провода по мощности и назначению теплопотребления.

• Кабель с максимальной температурой до 70 градусов
• До 105 градусов
• До 135 градусов

Повышение мощности и высоты температуры достигается за счет использования медных сердечников различного диаметра.

Маркировка

• D — применяется для маркировки низкотемпературного варианта
• Z — среднетемпературный
• Q — вариант с максимальной температурой (обычно дополнительно маркируется красным цветом изоляции)
• F — антикоррозийная обработка

Для изоляционного покрытия используются огнеупорные полиэтилены и фторэтилен.

По поводу работы с медным проводом. Медь — идеальный токопроводящий материал, медная проволока отличается пластичностью и гибкостью.

Поэтому при работе с кабелем с медным сердечником важно не допустить перегибов и возможности физического истирания

Как рассчитывается мощность?

В соответствии с номинальной мощностью, классом напряжения и по классу теплоотдачи. То есть вы можете посмотреть таблицу мощности и энергопотребления для каждого типа кабеля.

Устройства саморегулирующего кабеля в разрезе

Тепловыделение линейного типа для саморегулирующегося провода от 6 до 100 ватт на метр.

Если считать навскидку, по усредненным параметрам при практическом использовании, обогрев 1 метр провода обойдется примерно в 30 ватт. Очень желательно подключение через отдельный трансформатор.

Расчет длины термопроводов

В основном обогревающий кабель используют не по всей длине трубопровода, а для определенных участков, которые расположены на недостаточной глубине и могут промерзать в зимний период. Поэтому, чтобы правильно рассчитать длину провода, вывели такую формулу:

Д.к = K.з * Д.у.т. * Тп.уд. / М.п.

Где:

Д.к. – длина кабеля;

К.з. – коэффициент запаса;

Д.у.т. – длина участка трубопровода;

Тп.уд. — удельные теплопотери (Вт/м);

М.п. – мощность провода.

Если диаметр и длину трубы, а также среднюю температуру, между водой в трубах и внешней средой можно измерить самостоятельно, то остальные значения нужно будет предварительно найти.

Коэффициент запаса

Для каждого вида нагревающих проводов существует определенный коэффициент запаса с дополнительным оборудованием.

У саморегулирующих проводов, он составляет – 1,1.

У резистивных – 1,2.

Расчет удельной мощности

Для расчета мощности греющего термопровода понадобятся такие значения, как: толщина изоляционного слоя, диаметр трубопровода и средняя величина, между температурой теплоносителя и самой низкой температурой в регионе. Без определенных знаний произвести этот расчет довольно сложно, поэтому можно опереться на следующие ориентировочные данные, где приведены соотношения диаметр труб и мощности:

• 15-25 – 10 Вт/м;
• 25-40 – 16 Вт/м;
• 40-60 – 24 Вт/м;
• 60-80 – 30 Вт/м;
• 80 и более – 40 Вт/м.

Здесь стоит отметить, что величина мощности, не должна быть меньше теплопотерь.

Расчет теплопотерь

Расчет удельных теплопотерь выполняется по нормативной плотности теплового потока, через поверхность трубы и его утеплителя. В методике, для тепловых потерь на один кубический метр, применяется следующая формула:

Тп.уд. = (2 * 3,14 * К.т.к. * Д.у.т. * (Тем.вн. – Тем.нар.))/(Д.п. * (Об.тр.из. / Об.тр. )) * 1,3

Где:

К.т.к. – коэффициент теплопроводности изоляции кабеля – 0,04 Вт/(м*С);

Д.у.т. – длина участка трубы, в метрах;

Тем.вн. — температура воды в водопроводе;

Тем.нар — температура внешней среды;

Д.п. – длина провода;

Д.тр.из. – диаметр трубы с теплоизоляцией;

Д.тр. — наружный диаметр трубы.

После того, как будут найдены все значения, их необходимо в соответствующем порядке подставить в формулу и произвести расчет длины греющего кабеля для определенного участка трубы.

Ознакомившись со всей последовательностью, у новичков, больше не возникнет вопроса, как выбрать и рассчитать кабель для обогрева труб. Что в свою очередь позволит сэкономить на услугах специалиста, произвести правильный монтаж и обеспечить трубам качественный обогрев.

Генри Эвери

К самым известным пиратам в истории относится Генри Эвери по прозвищу Долговязый Бен. Отец будущего знаменитого буканьера был капитаном британского флота. С детства Эвери грезил морскими путешествиями. Свою карьеру на флоте он начал юнгой. Затем Эвери получил назначение первым помощником на корсарский фрегат. Команда корабля вскоре подняла восстание, и первый помощник был провозглашен капитаном пиратского судна. Так Эвери стал на путь пиратства. Прославился тем, что захватил корабли индийских паломников, направляющихся в Мекку. Добыча пиратов была неслыханной по тем временам: 600 тысяч фунтов и дочь Великого Могола, на которой впоследствии Эвери официально женился. Как закончилась жизнь знаменитого флибустьера, неизвестно.

 10 самых странных деревьев со всего мира

Как выбрать греющий кабель?

Стоит учесть следующие факторы, чтобы избежать ошибок, выбирая тепловой элемент.

Сложности при проведении

Многие думают, что такие проводники – нерациональный выбор. Монтаж и эксплуатация будут слишком дорогими, поэтому не окупят себя. Но в некоторых ситуациях это жизненная необходимость, вне зависимости от существующих сложностей.

1. У владельцев частных домов, которые заинтересованы в обогреве трубопроводов.

Для систем водоснабжения и канализации, чтобы греть кровлю. Монтаж систем осуществляется там, где появляется больше всего воды. Благодаря этому кровля останется сухой, появится возможность обустроить «тёплый пол».

1. Здания коммерческого назначения. Особенно, когда необходимо разработать систему пожаротушения.
2. Промышленность, если работа связана с опасными условиями, когда используется водопроводный вид оборудования.

Дополнительные советы по выбору

Есть несколько особенностей, которые надо учитывать потребителям:

• Питание подводится к двум концам. Только в этом случае водопровод работает нормально.
• Создание сильного магнитного поля во время работы. Рядом с ним нельзя находиться долгое время, иначе здоровье человека ухудшается.
• Зато показатели мощности высокие.
• Гибкость, которой отличается любой термопровод.
• Стоимость остаётся относительно невысокой.
• Высокие показатели эксплуатации. При соблюдении всех требований срок службы составит несколько десятков лет. Даже если это внутренний вид изделий.

Но длина у такой продукции строгая, ограниченная. Ещё один серьёзный недостаток – невозможность проведения качественного ремонта без серьёзных трудозатрат. Тем более – локального. Наконец, обязательно применение терморегуляторов, без которых температура не меняется.

У саморегулирующихся греющих кабелей положительных сторон гораздо больше:

Увеличенный срок эксплуатации до 40 лет.
Не нужно применять температурные датчики. В том числе – когда имеется пластиковый вид моделей.
Матрица прекращает работу модуля, если температура – 85 градусов и выше.
Плотный монтаж в трубе благодаря плоской форме.
Лёгкое разрезание.
Отсутствие требований по дополнительному обслуживанию.
Повреждения не появляются даже из-за перехлёста.
Простая регулировка, которую можно выполнить самостоятельно.
Потребляемой энергии не так много.
Кабель способен пережить любые колебания в окружающей среде.
Надёжность

Это особенно важно тем, у кого есть дача.

Только саморегулирующие греющие кабеля подходят, если у трубопроводов всё время меняется показатель температуры. Энергетическая эффективность систем увеличивается, если с самого начала правильно выбрать изоляционные материалы. При обмотке заранее уточняют, до каких пределов материал допускает изгиб. Это позволит нагревать всё качественно.

Отдельно покупателям нужно узнавать о том, требует ли система дополнительного утепления. В зависимости от длины, теплопотери труб подбирают подходящий проводник.

Может быть интересно

Как проверить греющий кабель?

Существует два основных способа для решения данной проблемы:

• Замеры цепи на сопротивление в случае с резистивным кабелем. Отдельно проверяют цепь изоляции.
• Саморегулирующий нагревательный провод проверяют, подключив обогревательную систему к электрической цепи.

Читайте также:

Достоинства:

Отсутствие перегрева. Саморегулируемые термокабели можно перекрыть друг другом без любого риска перегреть их. Их пересечение друг с другом не наносит никакого вреда

Это имеет немаловажное значение для регулировочнозапорных механизмов, например, когда нужно обмотать задвижку на трубе. Также случается, что греющий кабель в системах антиобледенения закрывается грязью, листьями и прочим мусором. В этом случае обычный резистив сгорит в то время как самреги будут надежно работать;

В этом случае обычный резистив сгорит в то время как самреги будут надежно работать;

Удобство нарезки. Такие кабели можно отрезать из общей бухты по не обходимой длине сразу на месте «в поле». Это дает дополнительную гибкость, когда планы не соответствуют ситуации «реальной жизни» на месте. Подобные соединения можно делить на куски необходимой протяженности с предельной длиной до 0,7 — 0,15 км (в зависимости от типа самрега). В отличие от них, резистивные кабели обладают четко установленной длиной;

Саморегулировка. В процессе эксплуатации не требуется устанавливать сложные многоканальные терморегуляторы, т.к. кабель резко снижает мощность после достижения определенной пороговой температуры. Этот режим идеален для антиобледенительных систем, где зачастую очень сложно по всей длине сечения поддерживать нужную температуру. Самрег же сам находит подходящую температуру под каждую зону;

Экономия электричества. За счет точечного выделения тепла там, где это требуется и минимального тепловыделения в местах, не требующих обогрева, саморегулирующий кабель гораздо экономнее резистивного. В системах антиобледенения резистивный кабель подключается как правило к одному термодатчику и выделяет тепло там, где находится датчик и требуется обогрев, так и в местах, где это не нужно.

Как спрятать провод от телевизора на стене: интересные идеи и рекомендации

Если вы приобрели новый телевизор, это может стать причиной появления множества проводов. Спрятать их в стене можно довольно просто. Для этого существует несколько вариантов. Но перед этим необходимо убедиться в соблюдении нескольких правил. Например, электрические провода не должны иметь повреждения изоляции. Кроме того, в процессе эксплуатации на них не должны попадать конденсат и влага.

Для того чтобы исключить «паразитные» наводки на ТВ-сигнал, провода следует расположить как можно дальше от силовых электролиний и оборудования по типу:

• микроволновок;
• холодильников;
• стиральных машинок;
• утюгов.

Сюда следует отнести и другие устройства, которые предполагают необходимость использования больших пусковых токов при эксплуатации. Если вы задумались над вопросом о том, как спрятать провод от телевизора на стене, то должны помнить, что расположить кабели можно в специальном канале со слаботочными линиями, среди них:

Можно ли использовать саморегулирующий кабель для тёплого пола?

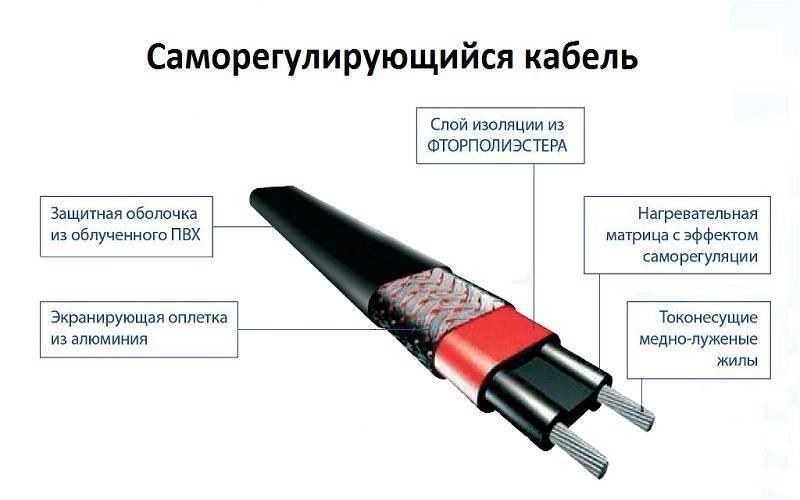

Главная функция саморегулирующего нагревательного кабеля — сокращать подачу электричества при достижении требуемого градуса нагрева, при этом не страдает качество и равномерность обогрева поверхности. Эта особенность позволяет удачно применять модель при сооружении тёплых полов в любых помещениях, от жилых комнат, до ванной и туалета.

Кроме того, при наличии тёплых полов с саморегулируемым кабелем, можно переставлять мебель в квартире, так как он обладает способностью регулировать уровень нагрева, в отличие от резистивного. То есть, допустимо уменьшение обогрева под тяжёлой мебелью. У резистивного провода изменить теплоподачу нельзя, тем самым может произойти перегрев поверхности, что приведёт к выходу из стоя системы.

Стоит отметить и
простоту сооружения саморегулирующего пола, так как данный электрический шнур
возможно разрезать в любом месте, и собственноручно  заделать конец. При этом, все соединения, при
произведённом грамотно монтаже, способны прослужить не один год.

Естественно как и любой электропол, саморегулирующий, нужно подключать к питанию соблюдая все стандартные способы защиты. То есть, система должна иметь автоматический выключатель и УЗО, утечка тока в котором не больше 30мА. Кабель самрег должен обладать экраном и мощностью 30 — 40 Вт. При этом, укладочный шаг нагревательного элемента 15 — 20 см.

Раньше применение этой функции было не возможно, из-за небольшого размера плёнки. Сегодня в Корее производится инфракрасная плёнка с 30% способностью к саморегулированию.

Где устанавливать снасть?

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Критерии выбора греющего кабеля

При покупке кабеля необходимо учесть следующие факторы:

— требуемую мощность;

— длину нагревательной секции;

— коэффициент тепловых потерь при монтаже на трубопровод;

— способ расположения кабеля;

— расчёт увеличения требуемой длины для компенсации теплопотерь (в пределах 30%).

Особое внимание заслуживает торговая марка. В борьбе с конкурентами добросовестный производитель отдаёт предпочтение главному «оружию» – качеству своей продукции
