Варианты подключения посудомоечной машины

Первый запуск ПММ

Перед запуском предстоит активировать тестовую мойку, т. к. есть вероятность того, что детали и элементы внутри машины в смазке, это позволит промыть её внутри, тем самым избавиться от грязи и пыли. Вы сможете посмотреть, как работает машина, гудит ли она, как быстро набирается вода, сколько моющего потребуется, нужно ли добавлять соль, ополаскиватель. Если вы подсоединены к горячей воде напрямую, посмотрите на качество воды, остаются ли разводы, пятна на посуде.

Обязательно перед включением нужно провернуть распылитель, посмотреть, нормально ли он вращается. После этого вытащите фильтр, посмотрите, целый ли он. Заливаем гель, засыпаем соль, на панели управления предстоит указать тип средства, который используется вами. Запускаем ПММ и наблюдаем за работой. В случае если услышите какие-то странные звуки или же увидите протекание, всё это можно исправить. Не забываем о том, что нужно будет дать машинке высохнуть и остыть. После того как вы поняли, как использовать технику, можно запускать мойку посуды в случае, если все дефекты отсутствуют, или устранены.

Что потребуется для установки?

Состав комплектующих необходимых для установки посудомоечной машины будет зависеть от степени подготовленности коммуникаций в кухне. Если у вас уже стояла раньше посудомоечная машина, подключен кран-тройник и сифон с отводом для сливного шланга, то комплектующих потребуется минимум. Если коммуникации не подготовлены, тогда нужно будет приобрести:

• проточный фильтр под резьбу ¾ дюйма;
• кран-тройник на ту же резьбу;
• сифон с отводом (штуцером);
• любую подмотку;
• пару хомутов.

Из инструментов нужно взять отвертку, плоскогубцы и небольшой разводной ключ

Кроме того, нужно уделить внимание месту самостоятельной установки посудомоечной машины. Места на столе или тумбе должно быть достаточно, чтобы посудомойка встала ровно, а шланги дотягивались до точек подключения

Процесс установки

Если у нас не организованы коммуникации под посудомоечную машину, мы не можем начать процесс подключения, поэтому отставим пока в сторону наш посудомоечный агрегат, а сами займемся точками подключения к водопроводу и канализации. Начнем с канализации. Осмотрите ваш сифон, который установлен под раковиной в кухне. Если у него есть боковой штуцер для подключения сливного шланга, то это значит, что все хорошо. Но если у вас старый сифон без штуцера, то придется его поменять на более подходящий. Сделаем следующее:

• приобретем новый сифон с двумя штуцерами, дополнительный штуцер пусть будет в заглушенном состоянии, со временем пригодится;
• откручиваем и убираем в сторону старый сифон;
• собираем и подсоединяем новый сифон.

Убедитесь, чтобы новый сифон был надежно прикручен. Все резиновые прокладки должны быть на местах, иначе сифон будет пропускать воду. Заглушки пока что вытаскивать не надо. Далее займемся точкой подключения к водопроводу.

1. Перекрываем стояк с холодной водой и сливаем воду из труб, открыв кран смесителя на кухне.
2. В месте, где отводный шланг смесителя соединяется с трубой холодной воды, откручиваем гайки и рассоединяем шланг и трубу.
3. Соединяем проточный фильтр с краном тройником, правильно подмотав соединение (против резьбы). Фильтр прикручивается к перекрывающемуся свободному выходу крана-тройника.
4. Прикручиваем пластиковую трубу к одному выходу крана-тройника, а шланг прикручиваем к другому. Места соединений подматываем. Перекрывающийся краном выход должен оставаться свободным. Кран на тройнике должен быть закрыт.
5. Включаем воду и убеждаемся, что соединение не протекает.

Ну вот, с подготовкой мы разобрались. На следующем этапе мы приступаем непосредственно к подключению компактной посудомоечной машины своими руками. Самый ответственный этап работ это процесс подсоединения к водопроводу и канализации. Выводим наливной шланг концом к крану-тройнику, прикручиваем его к свободному выходу, не забыв подмотать резьбу. Подводим конец сливного шланга к сифону и подсоединяем его к отводу. Если соединение кажется ненадежным, поставьте заранее подготовленный хомут.

В последнюю очередь нужно открыть воду, поступающую в наливной шланг и подключить настольную машинку к розетке. Если нигде не возникло протечек, можно приступать к пробному запуску машинки. В случае, если машинку нужно подключить быстро, для пробного запуска, сливной шланг можно просто бросить в раковину. Выглядит это не эстетично, но посудомойка будет работать не хуже.

В заключение, отметим, подключение настольной посудомойки не многим отличается от подключения любого другого посудомоечного агрегата. Разница лишь в том, что делать это гораздо удобнее, ведь корпус этой техники компактный и легко перемещаемый. Удачной установки!

Поделитесь своим мнением — оставьте комментарий

Особенности подключение посудомоечной машины к электрической сети

В первую очередь, агрегат подключают к электросети, поэтому важно на расстоянии, равном длине шнура посудомойки, установить розетку. Использовать удлинитель категорически нельзя

Рассмотрим весь процесс более подробно.

Какие материалы понадобятся в работе

Для того, чтобы подключить ПММ к электричеству, нужно подготовить не так уж много материалов:

• трёхжильный кабель из меди ВВГнг 3×2,5;
• розетка на 16 А, обязательно следует купить модель с заземлением;
• устройство защитного отключения (УЗО) или дифференцированный автомат на 16 А.

Силовой кабель ФОТО: washdry.ru

Подойдёт только розетка с заземлением ФОТО: pinterest.ruДифференцированный автомат с током утечки 30 мА ФОТО: stroy-block.com.ua

Схема подключения ПММ

Современные посудомоечные машины (ПММ) относятся к классу энергопотребления «А», «А+» и «А++», поэтому мощность потребления электроэнергии большинства моделей не превышает 3 кВт. Специалисты рекомендуют провести для неё отдельный кабель от щитка и установить диффавтомат.

Если ремонт уже сделан, и штробить стены совсем не хочется, можно обойтись установленной ранее розеткой, но только с обязательной защитой УЗО.

Мощность посудомойки варьируется в пределах 2,0-2,5 кВт ФОТО: domikelectrica.ruПодключать ПММ через обычный модульный автомат опасно ФОТО: domikelectrica.ru

Розетка должна быть установлена сбоку от посудомойки на расстоянии от пола 15-90 см ФОТО: washdry.ru

Проведение отдельной линии

Если рядом с ПММ нет подходящей розетки с заземлением, необходимо проложить от щитка трёхжильный кабель с сечением каждой жилы не менее 2-2,5 мм и обязательно установить автомат на 16 А.

Один из вариантов подключения ПММ к электросети ФОТО: washdry.ru

Рекомендации по установке для ПММ специальной розетки

Розетка должна быть защищена от влаги. Её можно устанавливать на расстоянии от поверхности пола не менее 0,15 м, чтобы, в случае утечки воды, не спровоцировать замыкание.

Установка дополнительной розетки для ПММ и подключение посудомойки к сетям ФОТО: elektroznatok.ru

Статья по теме:

Подключение к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается

Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Как правильно подключить посудомоечную машину

Чтобы обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

Этапы подключения водопровода:

• перекрытие воды — обычно краник находится на кухне;
• отсоединение шланга от смесителя;
• на трубу накручивается тройник и соединяется со смесителем;
• в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
• устанавливается фильтр на отвод для задерживания мусора.

Подключение подвода воды

В комплекте с посудомоечной машиной обычно входит короткий шланг. Его может быть недостаточно для соединения с трубой . В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет очень не надежным решением.

Подключение посудомоечной машины к водопроводу

Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Подсоединение к водопроводу

Холодную воду проще всего взять из магистрали, которая обслуживает мойку (изображение № 3). В комплекте вместе с машиной обычно идет шланг длиной 1,5 м. Если он оказывается коротким, его легко удлинить. Лучше брать целый кусок детали нужной длины. Любое соединение увеличивает риск протечки. Отечественная система водоснабжения не отличается идеальной чистотой, поэтому рекомендуется на вход в машину поставить дополнительный съемный фильтр. Он поможет спасти внутренности агрегата от песка и ржавчины, которые иногда появляются в системе.

Запорный кран лучше устанавливать качественный, шаровой конструкции. С его помощью можно перекрыть доступ воды в посудомойку вручную и защитить машину от протечек. Для некоторой экономии электрической энергии теоретически можно подключить аппарат к системе горячего водоснабжения. Но такая вода может в своем составе содержать много механических примесей, которые будут способствовать сокращению сроков службы аппарата.

Подключение посудомоечной машины к подаче воды в целом понятно. Теперь стоит поговорить о подсоединении к стоку (изображение № 4).

Установка розетки электропитания

Если розетка уже установлена, то этот этап можно пропустить. А после подключения водопровода и водоотвода просто вставить вилку в розетку и пользоваться устройством. Если электропроводка к машинке не предусмотрена заранее, то потребуется:

• рассчитать потребляемый ток по мощности устройства;
• по полученному значению тока выбирается необходимое сечение кабеля. Желательно подводить отдельный кабель к посудомоечной машинке от электрического щитка;

на щитке устанавливается защитный автоматический выключатель номиналом 16 А. Если нагрузка в сети превысит допустимую, то автомат сработает и машинка отключится;

при закрытой проводке в стене делается канавка и устанавливается розетка на необходимой высоте. Глубина канавки должна быть достаточной для размещения в ней кабеля и дальнейшей заделке шпаклевкой. Стена после этого зачищается наждачной бумагой и готовится к отделочным работам;

Установка розетки

• при открытой проводке кабель прокладывается в коробе и фиксируется на стене. Затем устанавливается розетка;
• розетки выбираются влагозащищенного типа с заземлением;
• розетки обязательно заземлить. Для этого применяется кабель с 3 жилами.

Блок с проводами для подсоединения к электросети

Если на этом этапе возникают трудности, то лучше обратиться за помощью к электрику. Не стоит пытаться выполнить работу, если нет уверенности в своих действиях.

Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

1. Корпус ПММ.
2. Зона соединения с электрической сетью.
3. Участок соединения ПММ с водопроводом.
4. Зона слива в канализацию.

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм2. Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Подключение шлангов и тестирование

Присоединение шлангов к машине производим в самом конце, но до того, как выполнено боковое крепление.

Корпус выдвигается вперед, чтобы был доступ ко всем узлам. Оба шланга обычно крепятся к корпусу с одной стороны, в верхней или нижней части.

Они выступают на несколько сантиметров, и для обеспечения пространства в шкафу обычно просто убирают заднюю стенку.

Подключение выполняется так, как описано выше: шланги вставляются в отверстия и закрепляются накидными гайками или хомутами. Специального инструмента для фиксации не нужно, все производится вручную, отверткой или плоскогубцами

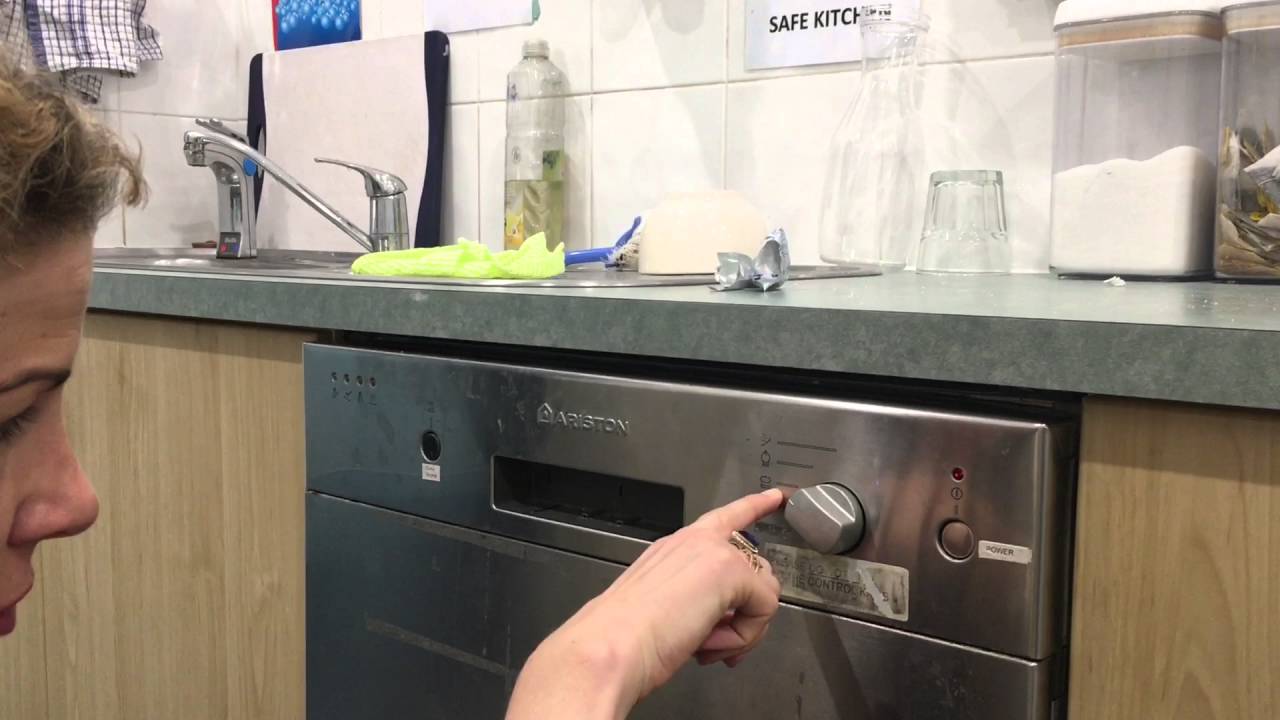

После подключения машина устанавливается на место для тестирования. Включаем автомат на щитке, затем вилку в розетку, обеспечиваем подачу воды и нажимаем кнопку «Тест» или «Пуск». Как правильно выполнять тестирование, объяснено в инструкции.

Если протечек нет, машина не бьется о столешницу или стенки, а пробный цикл мойки прошел без происшествий, значит, у вас получилось установить посудомойку своими руками.

Но перед началом ее использования желательно ознакомиться с правилами эксплуатации и обслуживания машинки.
