Как выбрать камеру для видеонаблюдения?

Подключение питания 220В в шкафу слаботочки

Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале.
Поэтому первым делом туда нужно подвести электричество.

Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.

В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.

Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод — это фаза, синий — ноль, желто-зеленый — заземление.

Подключение розеток:

В этом же шкафу размещаются:

блок питания

видеорегистратор + диск на 1Тб

ИБП

Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.

Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.

Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.

На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.

Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.

При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как «+V» и «-V».

Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.

Для плюсового провода лучше использовать жилы красного цвета, для минусового — черного. Остальные клеммы запитываются перемычками.

Какую систему видеонаблюдения выбрать для квартиры

Беспроводные системы

Беспроводные системы видеонаблюдения экономят немало времени – нет необходимости прокладывать кабель, иногда нарушая существующую отделку помещений или штробить стены (если монтаж осуществляется на этапе ремонта помещения).

Однако, такие системы передающие сигнал на радиочастотах или по Wi-Fi весьма уязвимы – они могут быть заглушены злоумышленниками или просто выйти из строя из-за радиопомех, также под угрозой может оказаться конфиденциальность данных в случае работы хакеров.

Установка локального беспроводного видеонаблюдения оправдывает себя тогда, когда помещение съемки находится вне городской черты, на крыше здания нет оборудования сотовых и телемуникационных компаний, а видеозаписи не представляют ценности для злоумышленников. В этом случае для контроля, например, за большой квартирой можно использовать беспроводное оборудование и организовать удаленный контроль с выводом в интернет. Сделать это можно как на базе рекордеров, так и на базе компьютера — в свободный PCI разъем установить плату видеозахвата и наладить соединение с камерами.

Готовые системы видеонаблюдения

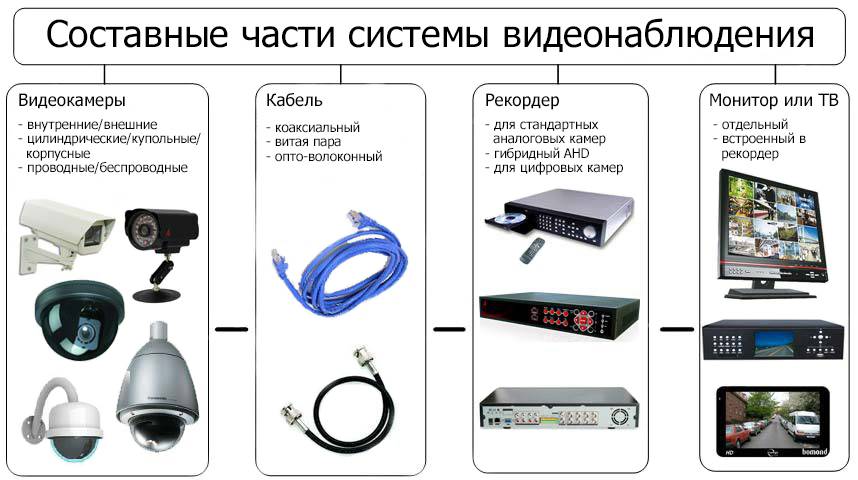

Несмотря на кажущуюся простоту установки беспроводных систем, с учетом нюансов при настройке соединения и возможных помех, наиболее просты для монтажа – готовые проводные системы видеонаблюдения. Такие системы включают три основных компонента:

1. регистрирующее устройство (рекордер) с установленным внутри него жестким диском;
2. камеры;
3. комбинированные кабели сигнал+питание с разъемами с обеих сторон.

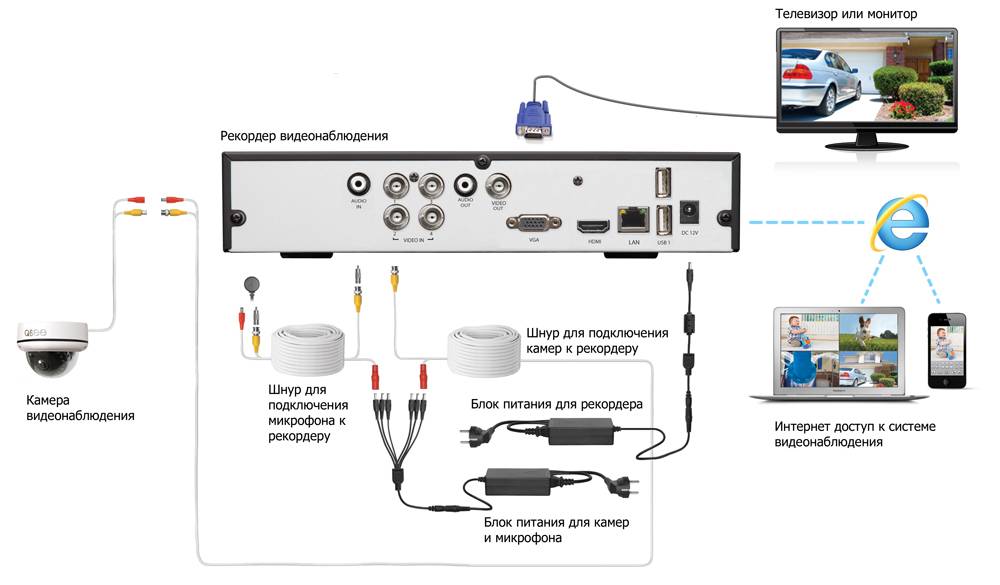

Все необходимые аксессуары, в том числе блоки питания для рекордера и камер, а также инструкции по установке и настройке также поставляются в комплекте. Остается лишь подключить рекордер к монитору/ТВ для отображения картинки и работы с его меню и, при необходимости, к сети Интернет. Полностью укомплектованная проводная система видеонаблюдения гарантирует совместимость оборудования, надежную и безотказную работу.

Посмотреть примеры готовых систем видеонаблюдения или собрать свой готовый комплект.

Стадии монтажа готовой системы видеонаблюдения:

1. Установка камер на потолке или на стене согласно разработанной схеме разводки системы.
2. Параллельно с монтажом видеокамер определяют, как будут проходить кабели от камер к рекордеру. Прокладку коммуникаций обычно осуществляют по стенам, в штробе или толще гипсокартонных конструкций (если монтаж ведется на этапе ремонта помещения), в плинтусе или кабель-каналах.
3. После подключения камер к рекордеру и блоку питания при помощи разъемов, на мониторе появится изображение с камер наблюдения. Далее, согласно инструкции производителя осуществляется настройка камер (цветовые параметры, зоны маскирования) и регистрирующего устройства (расписание и тип записи, параметры качества видео и т.д.).

Как подключить

В зависимости от модели камеры видеонаблюдения используются различные способы подключения. Обычно порядок для конкретной модели указывается среди ее характеристик.  Камеру монтируют на месте и подсоединяют к источнику питания (автономному или централизованному) и оборудованию для приема и просмотра информации (выходу в интернет или отдельному компьютеру).

Современное оборудование подключается с помощью:

• WiFi – беспроводной способ, который используется в зоне уверенного приема WiFi;
• Ethernet – подключение камеры с помощью кабеля витой пары с готовыми штекерами;
• PoE – кабельный способ подключения, при котором для подачи питания используется витая пара, к которой подсоединяется инжектор и провод для дополнительного выхода.

Камера может входить в комплексную систему видеонаблюдения, передавать информацию через интернет или настраиваться на автономный компьютер, не имеющий выхода в сеть.

Далее видео: Как подключить IP-камеру по WIFI и по кабелю.

Настройка видеокамер

Для настройки камеры видеонаблюдения никаких особых мер не потребуется. Здесь весь процесс практически осуществляется вручную. Для того чтобы грамотно настроить работу видеокамеры, необходимо отрегулировать фокус камеры, то есть дальность ее работы.

Выполнить данный процесс собственноручно будет весьма сложно, поэтому зачастую для такой настройки используется помощник.

То есть один человек наблюдает за камерой на мониторе, а второй человек непосредственно ручным способом регулирует данную камеру в нужное положение.

Важно помнить, что детально точная настройка камеры поможет в дальнейшем избежать негативных последствий в процессе эксплуатации. Настраивать камеру видеонаблюдения на движение и запись следует на видеорегистраторе, если это не IP видеокамера, имеющая встроенный детектор движения и возможность записи на карту памяти

Наиболее распространённые формы исполнения

Если сгруппировать имеющиеся на рынке модели в зависимости от формы, то можно получить следующие группы:

Корпусные. Эти устройства когда-то имели наибольшую популярность. Такая камера сама по себе не имеет защиты от неблагоприятной уличной среды и предполагает использоваться вкупе со специальным термокожухом, оснащенным встроенным обогревателем.

Неудобство применения корпусных камер заключалось в сложности монтажа. Процесс установки такой камеры выглядел следующим образом:

1. Камера размещалась и фиксировалась внутри кожуха
2. Кожух закрывался и монтировался за крепление кронштейна к стене
3. Далее происходило крайне неудобное позиционирование кронштейна по месту необходимой зоны съемки
4. Кожух открывался для фокусировки объектива, при этом зачастую ни один раз приходилось регулировать угол наклона термокожуха

Сегодня корпусные видеокамеры применяются только на профессиональной сцене видеонаблюдения, а неудобство монтажа привело к всеобщей популяризации следующего типа наружных видеокамер.

Цилиндрические. Данный тип видеокамер получил свое название благодаря схожести по форме с цилиндром, на зарубежном рынке их формфактор определяется, как «Bullet» — пуля. Цилиндрические камеры сегодня имеют огромный спрос в сравнении с корпусными моделями, так как устройство поставляется в готовом несъемном корпусе, а время монтажа и настройки такой камеры сократилось в трое.

Так же упростился процесс настройки объектива внутри корпуса, система регулировки была вынесена на сам корпус видеокамеры в виде крутилок или отверстий под шестигранник или отвертку.

Купольные. Этой группе характерна особенность формы в виде полусферы (купола). Данный формфактор обладает лучшей в классе вандалозащищенностью, такую камеру невозможно оторвать руками, так как она не имеет каких либо выступов за которые удастся ухватиться.

Закон о защите персональных данных

В соответствии с п. 1 ст. 22 ФЗ «О персональных данных», все сведения, на основании которых может быть выполнена идентификацию личности, приравниваются к персональными.  Вместе с тем, использование систем видеонаблюдения на объекте с целью контроля обстановки не подпадает под действие данной правовой нормы, так как следует разделять два процесса: мониторинг ситуации с помощью камер и идентификацию субъекта по видеозаписи на основании его биометрических данных.

В случае совершения противоправных действий, зафиксированных камерой, идентификация лица, совершившего правонарушение, будет проводиться в рамках процедуры дознания, которая регламентируется Уголовно-процессуальным Кодексом РФ и Кодексом административного судопроизводства РФ.

Как правильно разместить камеры

Самое главное правило: по периметру охраняемого объекта не должно быть непросматриваемых слепых зон. Для квартиры, например, понадобятся камеры, отслеживающие подступы ко всем окнам и входной двери. Качество картинки (разрешение экрана) должно быть достаточным, чтобы на экране можно было рассмотреть в подробностях двигающийся объект. Специалист может сделать предварительную оценку количества камер и их конструкции по плану квартиры или участка.

Освещенность, люкс
Летний полдень, облачная погода
12 000—15 000
Летнее утро
1000
Хорошо освещенные помещения летом
500—1000
Искусственное освещение рабочего места
100—500
Сумерки
20—70
Белая ночь, слабо освещенная улица
1—5
Ночь при яркой луне
0,3

0,0002—0,001

Угол захвата изображения

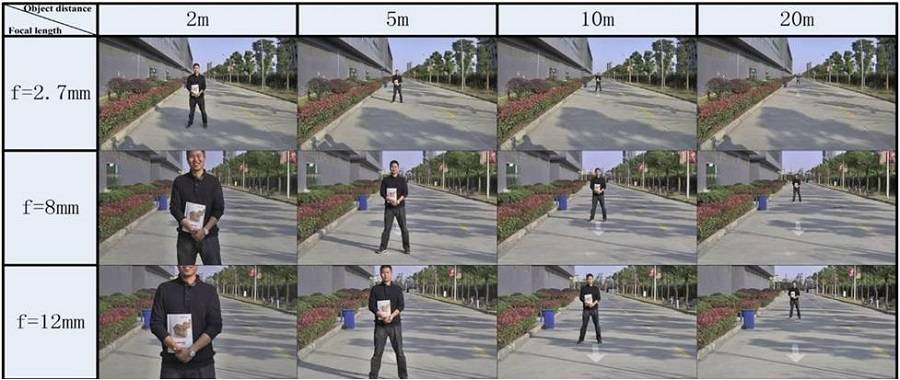

Ширина захвата объектива камеры (угол обзора) – один из первых показателей, на который следует обращать внимание при выборе систем для наружного видеонаблюдения. Если вам необходимо контролировать большую площадь, то лучше пользоваться широкоугольной видеокамерой

Данный вид не может похвастаться геометрической точностью отображаемых объектов, но в целом даёт существенный прирост в охвате контролируемых объектов.

Узкоугольные камеры используют для осуществления контроля за небольшими объектами и идеально приспособлены для системы идентификации объекта.

Полноценные системы наружного видеонаблюдения сочетают в себе и камеры с большим охватом пространства, который измеряется в градусах, и узкозахватные, которые часто ставят у въездных ворот, калиток и входных дверей для получения хорошего качества изображения.

Наказание, предусмотренное в случае незаконного видеонаблюдения

Если законодательство предусматривает предварительное получение разрешения на монтаж техники для видеонаблюдения, установка камер без согласования с представителями госорганов грозит наложением штрафных санкций и необходимостью возмещения ущерба, причиненного фасаду здания. Кроме того, производится демонтаж установленного оборудования.

Также стоит помнить, что ст. 138.1. УК РФ запрещает оборот специального оборудования, которое предназначено для негласного сбора информации. Поэтому, приобретение на AliExpress таких устройств, как авторучка, наручные часы, зажим для галстука, детская игрушка или статуэтка со скрытой камерой, которые на первый взгляд кажутся безобидными, может грозить покупателю штрафом в сумме до 200 тысяч рублей или ограничением свободы на срок до четырех лет.

Помимо этого, аналогичное наказание предусмотрено ст. 137 УК РФ за осуществление незаконного сбора либо распространение сведений, касающихся частной жизни лиц без получения их согласия.

Первые шаги при подключении нового регистратора

Перед тем, как приступить к коммутации видеокамер, следует подготовить к работе регистратор. Для этого нужно снять верхнюю крышку, открутив 4 фиксирующих винта. Под ней окажется свободное пространство с прорезями – они служат для того, чтобы можно было закрепить жёсткий диск. Подключение производится при помощи двух проводов с коннекторами, один из которых отвечает за передачу информации, а второй подаёт питание на винчестер. Перепутать их невозможно. Дело в том, что коннекторы разные и подходят лишь к нужному гнезду жёсткого диска.

Винчестер подключается при помощи двух проводов

Правила установки видеонаблюдения в многоквартирном доме

Видеонаблюдение в многоквартирном доме должно быть организовано таким образом, чтобы минимизировать, а в идеальном случае исключить, наличие мертвых зон в придомовой территории.

Где должны находиться камеры?

Камеры должны монтироваться там, где могут ездить или останавливаться машины, или проходить люди.

Основные зоны, на которые постоянно должны смотреть камеры:

1. Вход в подъезд;
2. Лифтовой холл на всех этажах (лестничная площадка, без обзора входов в квартиры);
3. Тамбур перед квартирой (если он есть);
4. Парадная (если она есть);
5. Детская площадка;
6. Автостоянка;
7. Зона движения автомобилей;
8. Пешеходная зона, особенно калитка (если она в наличии);
9. Въездные ворота для автомобилей (если они оборудованы).

Видеонаблюдение и частная жизнь несовместимы

Чтобы не было негативной реакцией жильцов и гостей дома общедомовые видеокамеры не стоит устанавливать:

1. Для обзора входа в квартиру на лестничной клетке;
2. Внутри лифтовых кабинок (хотя сейчас можно встретить в этим местах камеры, но насколько это законно большой вопрос).

Запасные выходы

Многие делают ошибку, не устанавливая в этих местах камеры, ведь опытный преступник сначала изучает район своих будущих преступлений и просчитывает пути отхода или наоборот проникновения в помещения.

Запасные входы и выходы обычно закрыты, но для домушника это не препятствие

Поэтому именно в этих местах важно устанавливать видеокамеры. Или хотя бы муляжи, которые будут играть роль задерживающего фактора

Высота монтажа

Установка камер недопустима на уровне глаз

Хотя это и позволит хорошо и детально снять лицо человека, но как показывает практика через две — три недели, такие камеры снимают, так как находясь на уровне глаз такой девайс привлекаем к себе лишнее внимание и, как следствие, вызывает интерес, особенно у молодежи

Монтировать камеру нужно в минимально доступном для человека месте, чтобы она не сразу бросалась в глаза, а демонтировать ее было очень проблематично. Но и слишком высоко ее устанавливать не рекомендуется, так как лицо преступника разглядеть не удастся.

Провода должны быть скрыты с целью невозможности их повреждения.

Угол обзора камеры

Задача любой камеры системы видеонаблюдения ограничивается ее функциями.

Нельзя, к примеру, девайс, используемый для мониторинга ситуации на придомовой территории, применять в лифтовом холле или узком коридоре.

У каждой камеры есть свое назначение и это важно помнить. По своим фикциям они делятся:

1. Профилактические – устанавливается камера муляж, которая не фиксирует происходящие рядом события, но ограничивает противоправные действия людей и является задерживающим фактором.
2. Функция идентификации – четкое фиксирование номеров машин, лиц людей. Оборудуются в узких коридорах, на лестничных площадках напротив дверей лифта, в тамбурах и парадных. Здесь нужна камера с фокусным расстоянием 20 – 100 мм, что обеспечивает небольшой угол обзора. Можно использовать и недорогие 1 мегапиксельные устройства, которые тоже обеспечат хорошую фиксацию лица с небольшого расстояния.
3. Функция мониторинга общей ситуации, перемещения людей, машин, других объектов. Нужна камера с фокусным расстоянием 2.8 – 20 мм, что обеспечивает широкий угол обзора. Не приобретайте дешевые девайсы, они не обеспечат детальное рассмотрение объекта с большого расстояния. Тут нужны не менее 3 – х мега пиксельные видеокамеры.

Своевременная реакция на ситуацию

Пост охраны с системой мониторинга для быстрого реагирования на правонарушение не является панацеей, но его наличие является предпочтительным.

Ведь желательно, чтобы постоянно кто—то мониторил ситуацию в доме и быстро реагировал на противоправные действия.

Но современные технологии позволяют использовать другие решения, про которое мы поговорим дальше.

Коробки

Все места соединения и подключения кабеля должны выполняться в защитных герметичных коробках. При этом защитный бокс может быть оригинальным, специально предназначенным для видеонаблюдения, так и не оригинальным.

Главное преимущество оригинальных – в совокупности с видеокамерой они выглядят как единое целое.

Если эстетика и внешний вид фасада дома для вас критично важны, то здесь не жалко и переплатить.

Неоригинальные чаще всего заимствуют у электриков, но многие их эффективно используют и для видеонаблюдения. В зависимости от ваших задач подбирайте соответствующую форму и размер.

При больших габаритах в них спокойно размещается даже блок питания. Степень защиты таких коробок должен быть минимум IP52!

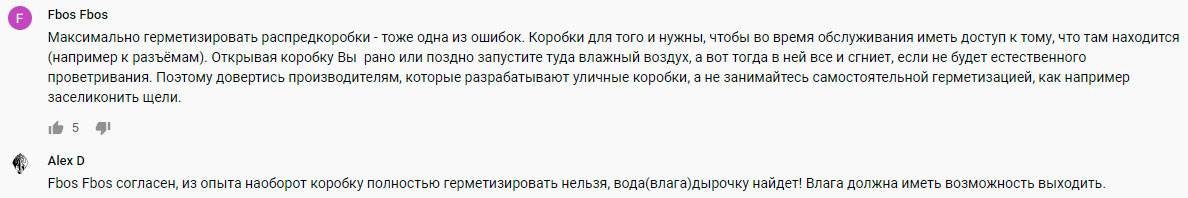

При этом многие совершают глупую ошибку, пытаясь дополнительно их герметизировать на какой-либо клей или замотать изолентой.

Делать этого ни в коем случае не нужно. Иначе внутри будет образовываться конденсат и все разъемы со временем начнут окисляться.

Также контролируйте с какой стороны в короб заходит кабель. Сбоку или снизу, но не сверху, иначе влага по нему будет стекать во внутрь.

Кстати, многие специалисты вообще призывают отказываться от внешних гермокоробок. И дело здесь вовсе не в эстетике.

Как правило, от такого бокса до самой камеры выходит кусок кабеля, который можно легко подцепить длинной палкой и порвать, тем самым выведя из строя камеру.

Поэтому такое исполнение нельзя считать антивандальным.

Однако вешать камеру непосредственно на коммутационную коробку тоже не рекомендуется.

При техобслуживании или неполадках с коннекторами, вам каждый раз придется беспокоить уже настроенную камеру (выставлять и ловить заново угол обзора). Поэтому коробка отдельно, камера-отдельно, но впритык с ней и без провисов и излишка провода.

Открывай в любое время крышку и проверяй сколько хочешь все контакты и соединения.

Камеры для наружного наблюдения с записью

Камера наружного наблюдения с записью

Такие модели камер оснащены встроенным видеорегистратором, благодаря чему появляется  возможность записывать происходящее на внутренний накопитель – SD карту. Наружная видеокамера с записью на карту памяти будет отличным выбором для тех, кто не хочет заморачиваться протягиванием проводов по участку, а также с подключением дополнительного оборудования.

Время, в течение которого будет осуществляться запись, находится в прямой зависимости от емкости карточки (в случае заполнения памяти камера может в автоматическом режиме стирать предыдущую запись для освобождения места), а также от способа питания камеры. В случае питания камеры от батарейки или аккумулятора появляется зависимость от времени ее работы от используемого элемента питания.

Скорость записи видеопотока зависит от устанавливаемой карты памяти – для обеспечения наибольшей выбирайте высокоскоростные карточки от проверенного производителя, а чтобы сделать правильный выбор спросите совета продавца, либо почитайте перед покупкой отзывы в интернете.

Комментарии (2)

Добавить комментарий

В

Виталий

26.02.2022 10:12

Какие бюджетные камеры подойдут в офис? Надо на ресепшн и на улицу. И что ещё понадобится из оборудования, если хотим сами устанавливать и настроить потом удалённый доступ?

А

Администратор

26.02.2022 17:44

Спасибо, Виталий, за ваш комментарий. Рекомендации нашего эксперта по видеонаблюдению такие:
В офис на ресепшн можете поставить, например, камеру ST-171 М IP HOME 2,8 mm, на улицу камеру ST-181 M IP HOME 2,8 mm. В данных моделях есть поддержка P2P.
Можно подключить камеры к коммутатору, настроить через компьютер или ноутбук, и все будет хорошо работать. Также есть программа на ПК для просмотра и записи видео.
Для этого потребуется блок питания 12V 2A, коннекторы RG45, разъёмы питания под камеру и кабель UTP CAT5e.
Если захотите сделать отдельную систему видеонаблюдения, которая будет работать автономно, понадобится еще видеорегистратор (например, ST 0402 Lite) и к нему HDD.
Единственный минус варианта системы, завязанной на ПК, в том, что компьютер должен быть постоянно включен для записи видео.

Ответить

Закон о защите персональных данных

В соответствии с п. 1 ст. 22 ФЗ «О персональных данных», все сведения, на основании которых может быть выполнена идентификацию личности, приравниваются к персональными.  Вместе с тем, использование систем видеонаблюдения на объекте с целью контроля обстановки не подпадает под действие данной правовой нормы, так как следует разделять два процесса: мониторинг ситуации с помощью камер и идентификацию субъекта по видеозаписи на основании его биометрических данных.

В случае совершения противоправных действий, зафиксированных камерой, идентификация лица, совершившего правонарушение, будет проводиться в рамках процедуры дознания, которая регламентируется Уголовно-процессуальным Кодексом РФ и Кодексом административного судопроизводства РФ.

Оборудование для системы видеонаблюдения

Как правило, система видеонаблюдения для частного дома состоит из нескольких функциональных элементов: камеры, видеорегистратор, жесткий диск, необходимые кабели для соединения камер и видеорегистратора в одну систему. Так же необходимым атрибутом системы является монитор для просмотра изображения с камер, либо компьютер с подключенной платой видеозахвата. Для комфортного просмотра изображения с нескольких камер желательно использовать монитор с хорошей диагональю экрана.

Необходимое оборудование для создания системы видеонаблюдения

Камеры. Для обеспечения наблюдения за большой территорией потребуется и большое количество наружных камер, которые защищены специальным пыле-, влагонепроницаемым корпусом. Для внутренних камер защитного корпуса не требуется. Обычно для слежения за всем периметром участка хватает 8-16 видеокамер. Камеры видеонаблюдения для частного дома лучше выбирать межу IP и аналоговыми AHD, с  высоким разрешением, так как картинку они дают более четкую и детальную по сравнению со старыми аналоговыми. Дешевые устаревшие аналоговые системы будут выдавать размытую, туманную картинку, когда как IP и AHD камеры способны выдавать четкое изображение как днем, так и ночью при наличии ИК подсветки.

На камерах подробно мы останавливаться не будем, так как у нас на сайте есть отдельная статья о том, на что обратить внимание при выборе камер для видеонаблюдения

Коаксиальный кабель с проводом питания

Кабель. При выборе кабеля для подключения аналоговых камер обычно отдают предпочтение коаксиальному кабелю, т. к. он способен осуществлять передачу видеосигнала с наименьшими потерями. Но при этом возникает необходимость прокладки отдельных коммуникаций для питания. Впрочем, это решается при помощи комбинированного кабеля, который состоит из коаксиального, и дополнительного провода для осуществления питания. При подключении IP камер используется UTP кабель, аналогичный тому, по которому ваш компьютер подключен к сети интернет.

Блоки питания. Оборудование для систем видеонаблюдения обеспечивается питанием при помощи специальных блоков, которые идут в комплекте, один блок питания (12V) может обеспечивать электричеством до 4 камер. При установке большего количества камер возникает необходимость в использовании нескольких БП.

В случае наружной установки камер, необходимо позаботиться о дополнительной защите от атмосферных воздействий самого БП, поместив его в герметичный кожух (наружные камеры, как правило, уже имеют защитный корпус).

Видеорегистратор. Для подключения большого количества камер потребуется многоканальный видеорегистратор – при покупке обязательно уточняйте у продавца, какое количество камер можно подключить к приобретаемой модели.

Жесткий диск. Так же при выборе оборудования для видеонаблюдения обязательно необходимо приобрести жесткий диск для временного хранения информации с камер. Выбирайте диск с запасом, скажем 1 Тб памяти должно хватить с лихвой для записи от 2 недель до 1 месяца непрерывного видео с 2-4 камер. Перед тем, как установить диск в систему, проверьте его в обязательном порядке на битые и переназначенные сектора, подключив к компьютеру.

Существуют готовые комплекты видеонаблюдения для дома и дачи, которые избавляют вас от необходимости выбора всех частей системы по отдельности. О них вы можете узнать из этой статьи на нашем сайте.

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом — кримпером.

В распредкоробку должно быть заведено два провода — от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники — https://cable.ru, Кабель.РФ

Этапы монтажа камеры видеонаблюдения своими руками

Работа начинается с прокладки экранированного кабеля, чтобы подключить видеонаблюдение. Провод монтируется с удаленных участков и подводится к месту приемки, его длина рассчитывается с небольшим запасом.

Кабель защищается от влаги и мороза, если прокладывается открыто на улице или используется гофрированная труба внутри помещений или под грунтом. Линии не располагаются ближе 40 метров от электрических магистралей.

Подключить камеру нужно так, чтобы место было доступным для обслуживания и ремонта. Красный коаксиальный кабель используется, чтобы подключиться к питанию, а желтый и белый монтируется для передачи сигнала. Цифровые модули работают от витой пары.

Полезные рекомендации

Если необходимо наблюдать за входом, то лучшим вариантом станут фронтальные камеры с высоким разрешением. К примеру, входная дверь может оснащаться камерой-глазком. В процессе размещения камер видеонаблюдения на территории необходимо быть предельно внимательным и грамотно все продумать. В таком случае удастся свести к минимуму воздействие негативных факторов. Подобное оборудование должно быть надежно защищено от плохого влияния окружающей среды.

Камеры должны монтироваться в местах, где их не заметят потенциальные злоумышленники. Также стоит подумать о защите от вандалов. Сегодня на рынке можно найти специальные камеры, которые оснащаются антивандальными кожухами. Для системы домашнего видеонаблюдения в загородном доме обязательно нужна возможность ночной съемки. Модели с инфракрасной подсветкой вряд ли смогут справиться с подобной задачей.

Кроме того, нужно обращать внимание на следующие важные детали

В процессе установки видеорегистратора на открытом воздухе стоит помнить, что блоки питания не рассчитаны на использование на улице. Именно поэтому нужно обеспечить их надежную защиту при помощи специальных герметичных контейнеров.
Следует защитить камеру от плохих погодных условий, а также от попадания прямых солнечных лучей. Устройство должно располагаться таким образом, чтобы освещение было максимально равномерным.
Перед окончательной установкой нужно убедиться в том, что видеокамера стабильно работает и показывает всю необходимую область

Только после этого можно крепко прикручивать устройство.
Для наблюдения за придомовой территорией идеальными вариантами считаются камеры «день-ночь», которые автоматически меняют режим в зависимости от уровня освещенности участка.
Объектив камеры нужно время от времени протирать от пыли и загрязнений, которые могут стать причиной нечеткой картинки.
При прокладке кабеля нужно принимать во внимание нормы пожарной безопасности.
Интеграционные возможности. Если вы хотите превратить обычную систему видеонаблюдения в охранную, то можно самостоятельно интегрировать в нее детекторы движения и устройства для оповещения. При обнаружении движения они будут отправлять SMS-сообщение на мобильный телефон или приложение о несанкционированном доступе.

При обнаружении движения они будут отправлять SMS-сообщение на мобильный телефон или приложение о несанкционированном доступе.

Если используется плата видеозахвата, то лучше всего поставить на ПК программное обеспечение от самого производителя. Сторонние программы очень часто «вылетают» из-за несовместимости или других ошибок. При наличии интернета и беспроводных сетей можно организовать трансляцию на смартфон. Для этого следует установить специальное программное обеспечение на ПК или же просто подключиться напрямую к видеокамере. Большинство производителей выпускают приложения для смартфонов, где можно создать личный кабинет и следить за всеми своими камерами.

Для установки внутри помещений можно использовать миниатюрные камеры, которые оснащаются микрофоном, благодаря чему доступен и звук. Некоторые передовые модели также могут похвастать наличием поворотного механизма, что позволяет удаленно направлять объектив в нужную сторону. Таким образом, процесс создания системы видеонаблюдения в загородном доме включает множество нюансов. Главное – правильно определить оптимальные места для монтажа камеры и грамотно выбрать сами устройства.

Как установить систему видеонаблюдения в частном доме, смотрите в видео ниже.

Заключение

В России законодательство не запрещает гражданам и различным юридическим лицам использовать видеонаблюдение с целью обеспечения личной безопасности или сохранности имущественных активов, а также соблюдения трудовой дисциплины. Однако, лица, которые пребывают в поле обзора видеокамеры, должны быть в обязательном порядке уведомлены о работе записывающего оборудования и согласны с проведением съемки.

Кроме того, необходимо помнить, что право идентификации субъектов на видеозаписи имеют лишь сотрудники государственных органов в рамках выполнения оперативно-розыскных мероприятий.
