Септик топас: схема устройства и принцип работы

Устройство

Описываемый септик представляет собой автономную канализацию. Переработанная вода не будет пригодна для питья, однако она является безопасной для окружающей среды и не обладает неприятным запахом. Устройство очистной станции достаточно простое, а что касается основы работы, то в нем лежит биологический процесс. В нем участвуют нижеперечисленные составляющие оборудования: приемная камера, крышка станции, аэротенк, эрлифт, воздушные компрессоры, камеры для очистки, шланг для откачки ила, а также выход очищенной воды.

Крышка станции снабжена воздухозаборником. В приемную камеру поступают нечистоты, которые обладают наивысшей степенью загрязнения. Очистка на первом этапе составляет 50%. Аэротенк, в свою очередь, представляет собой камеру, в которой уровень очистки равен 30%. Воздушный компрессор в устройстве необходим для нагнетания воздуха, что который поддерживает биологические процессы. Помимо основных элементов, в системе содержится эрлифт, который имеет насосные установки. Он обеспечивает передачу жидкости между камерами

каждый элемент важен для правильной работы системы, это необходимо учесть в процессе установки септика, ведь важно исключить повреждения, которые могут стать причиной необходимости ремонта

Очистка в третьем отсеке

В третий отсек, который называется вторичным отстойником, попадает вся активно перемешанная при помощи компрессора жидкость. Здесь располагается специальная пирамида, куда попадает ил с водой при помощи эрлифта. Далее происходит разделение воды на активный ил и очищенную воду. Отработанный осадок остается на дне, а тот, который еще активен (живые микробы) попадает назад в первый отсек для дальнейшей работы по очистке.

Четвертая камера

Четвертый отсек называется приемным. Здесь находится более светлая вода, прошедшая разложение органики в трех предыдущих камерах. Вода через верх пирамиды попадает в четвертую камеру и ждет, пока достигнет уровня выходного отверстия. Если уровень достигнут, то она просто вытекает наружу через выходное отверстие. Если же в первую камеру не было добавлено воды в это время, то уровень в четвертой будет недостаточным, чтобы жидкость покинула отсек. В таком случае она остается на месте и еще больше очищается. Это называется второй фазой.

устройство и обслуживание септика Топас

Некоторые модели септиков состоят из 2 пирамидальных камер (второй и третьей), в других может быть только вторая или только третья. В большинстве случаев именно третий отсек имеет форму пирамиды. Поэтому здесь необходимо выполнять регулярное откачивание накопленного ила. Если не откачать накопленный ил вовремя, то это может стать причиной выхода из строя всего сооружения.

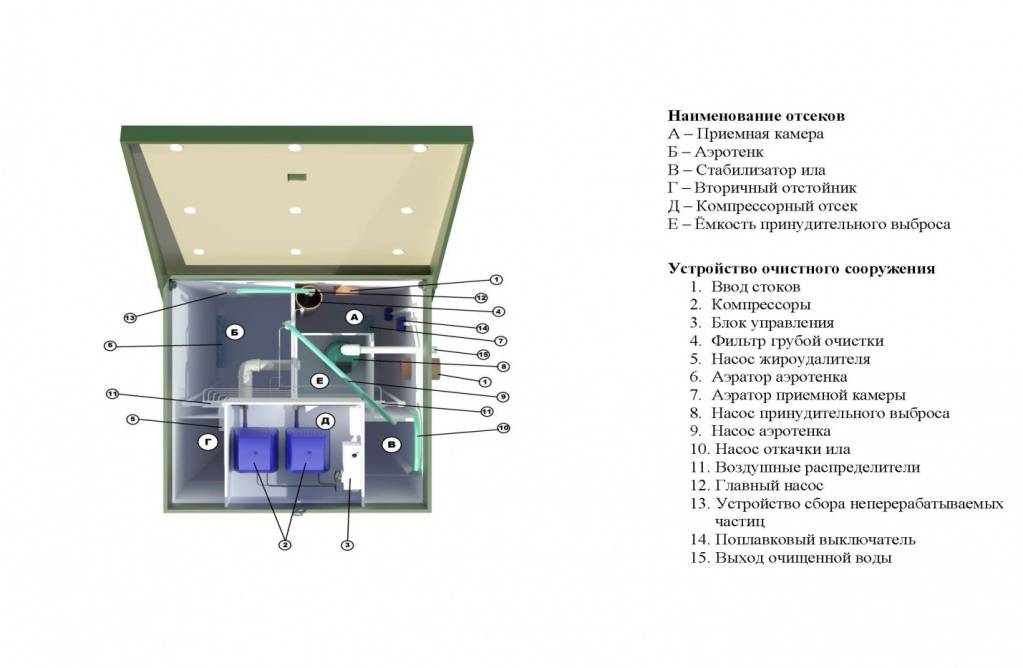

В конструкцию станции Топас входит:

• специальная крышка с воздухозаборником;
• первая камера (приемная), где стоки очищаются на 50%;
• вторая камера – аэротенк (стоки дочищаются еще на 30%);
• эрлифт и насосная установка (необходимы для перекачки воды из отсека в отсек);
• компрессоры (подают воздух в стоки, поддерживая активную жизнедеятельность бактерий);
• третий отсек септика (в нем стоки дочищаются, а отработанный ил осаживается на дно);
• четвертая камера для окончательной очистки;
• фильтры;
• шланг для откачки ила.

Что такое активный ил

Чтобы быстрее понять, как работает Топас, необходимо знать, что представляет собой активный ил и как именно он очищает воду. Активный ил – это иловая масса, в состав которой входят специальные микроорганизмы, обеспечивающие биологическую очистку. Загрязнения в стоках разлагаются от работы этих аэробных бактерий. Они называются именно так из-за того, что для их жизнедеятельности и работы необходимо, чтобы в воде присутствовал кислород. Но в производстве современных очистных станций могут присутствовать два вида бактерий:

• аэробные;
• анаэробные.

Если аэробным бактериям жизненно необходим кислород, то анаэробные микроорганизмы могут жить только в среде, где его нет. В станции Топас весь процесс по устранению органики выполняют аэробные бактерии, которые получают кислород благодаря работе компрессора. Мелкие воздушные пузырьки насыщают всю воду и активно перемешивают их для лучшей очистительной работы бактерий.

Очищение при помощи активного ила считается самой оптимальной из всех существующих на сегодня. Биологическая очистка в сочетании с мелкопузырчатой аэрацией дает максимальный эффект. На выходе получается практически прозрачная вода и абсолютно безопасный для окружающей среды осадок. Бактерии, которые разлагают органику внутри камер септика, являются безвредными и размножаются самостоятельно, поэтому нет необходимости в поддерживании их численности.

внутренняя система септика Топас

Естественный процесс работы микроорганизмов, которые при всем этом еще и употребляют кислород, заканчивается эффективным расщеплением органических загрязнений, находящихся в токах. В результате вода не гниет и не выделяет неприятных запахов, поэтому вы не услышите на участке никаких признаков того, что где-то рядом находится канализационная система.

Микроорганизмы, содержащиеся в активном иле, принимают участие не в одном, а в нескольких циклах очистки. Они разлагают органику, пока не погибнут. Погибшие называются отработанным илом. Он оседает на дно в специальном стабилизаторе и оттуда его следует периодически откачивать. Именно этот ил и рекомендуется применять в качестве удобрения для деревьев, которые не являются фруктовыми, и для декоративных кустарников. В результате многоэтапного очищения вода становится прозрачной на 95%. Ее можно спокойно выливать прямо на почву или в открытый водоем без опасения нанести вред окружающей среде.

Почему Топас: отзыв после полтора года работы

Если подойти к названиям по профессиональному, то сейчас на рынке можно выделить два класса оборудования автономной канализации: септик и аэрационная установка. В двух словах разница между ними в том, что в септике процессы происходят естественным образом, благодаря этому септик устроен очень просто, и ему не требуется электричество. Однако очистка стоков септиком не идеальна, со временем в нём накапливается ил, который нужно откачивать, например, ассенизаторской машиной. Аэрационные установки устроены сложнее, в них компрессор прогоняет воздух в определенном программой режиме через содержимое установки, что повышает степень очистки, таким образом, нет необходимости откачивать ил из установки (ну если только вы совсем редко пользуетесь канализацией, то иногда излишний ил удалять придётся — но опять же с помощь встроенного насоса и очень редко).

Отзыв о работе Топас

Топас выбрал именно потому, что не нужно откачивать, а значит можно поставить где удобно, а мне было удобно поставить его позади дома. Также в пользу выбора сыграло то, что модель уже проверенная и в интернете много отзывов и советов по эксплуатации. Что касается модели, то был выбран Топас-8 с принудительным выводом очищенной воды. Модель на 8 человек выбрана в первую очередь потому, что у нас большая ванная, которой мы пользуемся каждый вечер. Топас-8 в отличие от младшей модели Топас-5 спокойно переносит слив ванной. Принудительный вывод воды удобнее, чем самотёчный, так как есть больше способов отвода очищенной воды от станции.

Как владелец этой автономной канализации, после 1,5 лет её эксплуатации, ни чего плохого сказать о её работе не могу! Даже при желании не смог бы что-нибудь вспомнить негативного. Более того приобретал Топас основываясь на опыте 4-ёх летней эксплуатации сего агрегата моим соседом, отзывы которого и сподвигли меня сделать именно такой выбор. Ни чего не могу сказать об аналогах, так как практическое взаимодействие имел только с Топасом. Один раз я заменил сигнальную лампочку в защитном светильнике и всё. Сосед, тот менял и сам светильник (треснул почему-то).

По обслуживанию устройства: отдельная история. Если кратко, то теперь делаю это сам. Ничего сложного в этом нет, можно и без мойки высокого давления, хотя у меня такая есть и я ей пользуюсь

А от услуг специалистов одной очень важной организации по обслуживанию станций очистки я отказался через пол года после заключения договора с ними. Но об обслуживании чуть позже

А так, если без излишних рассуждений, хорошая вещь  — рекомендую.

Принцип работы и монтаж канализационной системы Топас

Двухфазный режим работы

Конструкция системы автономной канализации Топас предполагает двухфазный режим работы:

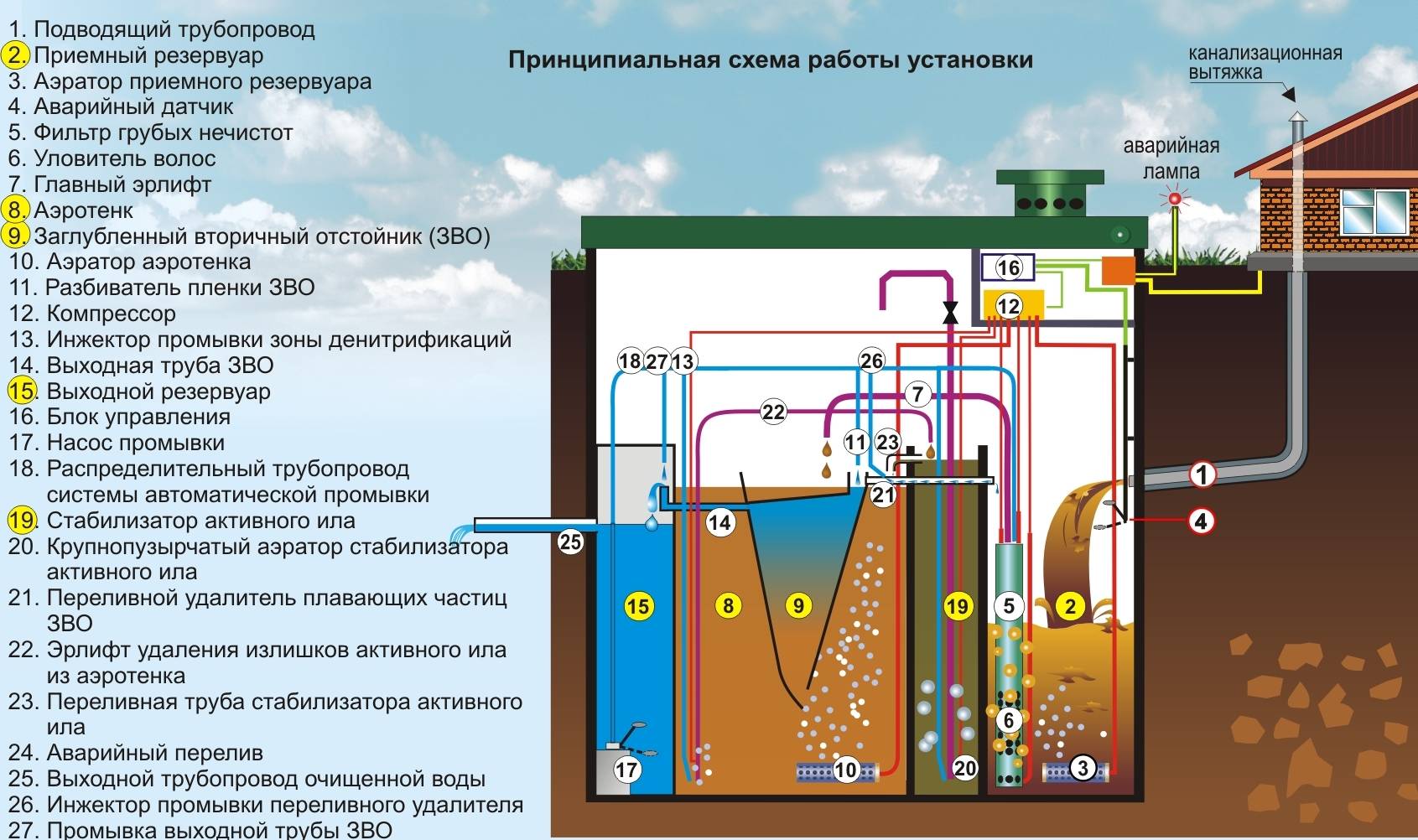

Принцип работы станции Топас

1. Первая фаза включает в себя следующие процессы:
   • в приемную камеру № 1 с аэратором, который пока находится в выключенном состоянии, поступают и накапливаются стоки. Их объем контролируется специальным устройством – поплавком. Когда поплавок достигает определенной отметки, эрлифт начинает перемещать сточные воды в сообщающуюся камеру № 2.
   • в камере № 2 происходит брожение стоков за счет насыщения их кислородом через аэратор и последующего активного развития микрофлоры.
   • далее, в зависимости от конструктивных особенностей установки, вода выводится в отстойник (3) или проходит вторую фазу очищения.

1. После завершения первой фазы, в системе Топас запускается вторая фаза:
   • жидкость, насыщенная кислородом, перемещается в стабилизатор ила (4), в нем происходит сбор нерастворимого осадка. При накоплении определенного объема сточных вод, они начинают двигаться в камеру № 1, захватив с собой часть подвижного ила.
   • далее в камере № 1 включается аэратор, который осуществляет дополнительное насыщение жидкости кислородом – это активирует процессы биоразложения.

Внутренний вид камер

Циркуляция сточных вод в секциях 1-4 происходит до тех пор, пока жидкость не очистится полностью. Кроме описанных элементов канализация для дачи Топас включает в себя два компрессора (5), в функции которых входит участие в обеих фазах работы системы. Подробное описание установки Топас можно найти в инструкции производителя, которой снабжается каждое изделие.

Технология монтажа

Что касается монтажа канализационной системы, то он довольно прост и не требует специфических знаний. Так, дачная канализация Топас 5, рассчитанная на семью из пяти человек, может быть установлена самостоятельно. Однако установка Топас 8, с большей производительностью, весит 350 кг, поэтому своими руками монтировать ее практически невозможно.

Монтаж септика Топас основывается на выполнении земельных работ и проводится в такой последовательности:

1. выкапывание котлована для канализации и траншей для прокладывания трубопровода;

Копка котлована и устройство опалубки (необходима в неустойчивых грунтах)

1. засыпка песчаной или щебневой подушки на дно подготовленных углублений;
2. установка системы в котлован, подведение канализационных труб и электрического кабеля;

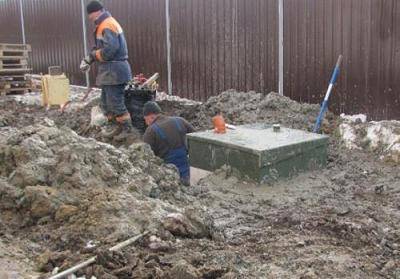

Спуск станции Топаз в котлован и подведение труб

1. засыпание септика по боковым частям песком или смесью песка с цементом;
2. сооружение аэрационного поля или спуска трубопровода (для сброса очищенных сточных вод);

Обратная засыпка котлована

1. засыпание трубопровода песком и почвой;
2. пуско-наладочные работы.

Проверка работоспособности станции после установки

Отведение очищенных стоков

К сожалению, не всегда есть возможность выведения канализационного трубопровода в природный водоем или специально обустроенные канавы. Тогда необходимо строительство фильтрационной площадки. При этом должны быть учтены многие факторы, в том числе глубина промерзания грунта в конкретном регионе, уровень поверхностных и грунтовых вод и др. Специалисты рекомендуют перед установкой септика Топас рассчитать и обеспечить отведение очищенных стоков (например, для установки Топас 5 это минимум 1000 л в сутки).

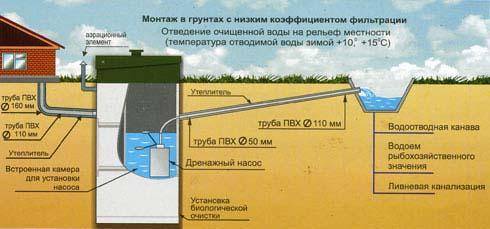

Вариант №1 – Отвод стоков в канаву

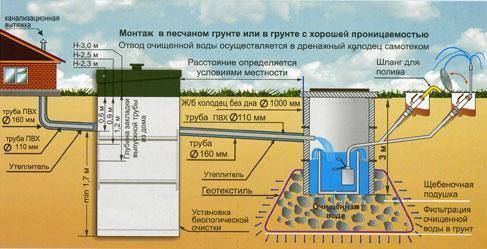

Вариант №2 – Отвод стоков в фильтрационный колодец

Принцип действия

Канализация для частного дома ТОПАС представляет
собой станцию биологической очистки стоков. Внешне выглядит как емкость из
пластика в форме вертикального параллелепипеда. Стенки изготовлены из полипропилена,
плохо проводящего тепло. В морозы вода не замерзает благодаря подогреву от работы механизмов,
деятельности микроорганизмов и защите стенок емкости. Размеры резервуара
невелики, что высоко оценивается владельцами участков. Кроме этого, для системы
ТОПАС не требуется дополнительных систем почвенной доочистки, занимающей
большие площади.

Автономная канализация ТОПАС, принцип
работы которой в миниатюре повторяет устройство городских очистных
сооружений, использует специальные аэробные бактерии. Они поглощают органику,
очищая воду. Для нормальной работы этим организмам требуется постоянный приток
кислорода. Его обеспечивают два компрессора, нагнетающих свежий воздух и
насыщающий активный ил кислородом. В состав установки входят:

• приемная камера. Секция, соединенная с канализационной трубой;
• аэратор. Устройство, подающее воздух в аэротенк для активизации бактерий;
• вторичный отстойник. Емкость (секция), где
• стабилизатор активного ила. Это камера, в которой ил отстаивается, происходит сбор нерастворимых частиц;
• компрессорный отсек.

Очистка производится путем
отстаивания стоков и уничтожения органики с помощью специальных бактерий.
Процесс проходит в двухтактном режиме. Рассмотри его внимательнее:

Двухфазный режим

Установка канализации ТОПАС работает в двухфазном
режиме. Первая фаза:

• сточная жидкость поступает в приемную секцию. Пока она не наполнится до определенного уровня, происходит накопление объема. Когда специальный поплавок переместится в верхнее положение, включается насос и перекачивает стоки в аэротенк;
• начинается насыщение емкости кислородом. Активизируются аэробные бактерии, которые начинают поглощать органику, освобождая от нее сточную жидкость. После этого вода выводится во вторичный отстойник, или остается для прохождения второй фазы очистки.

Вторая фаза:

• частично осветленные стоки, насыщенные кислородом, поступают в стабилизатор. Там они отстаиваются и накапливаются. Когда объем достигнет нужного уровня, стоки поступают обратно в приемную камеру. Попутно захватывая с собой некоторое количество активного ила;
• в первой секции запускается аэратор (2 компрессор), который стимулирует биологическую активность.

Подобным образом стоки циркулируют до тех пор, пока очистка
не будет завершена и жидкость не будет готова к выводу.

Установка станции

Монтаж канализации ТОПАС несложен и вполне может
быть произведен самостоятельно. Например, установка модели ТОПАС 5,
рассчитанной на переработку стоков от семьи из 5 человек, без труда выполняется
в одиночку. Более мощные модели требуют использования подъемной техники или
нескольких помощников, поскольку емкости тяжелые. Комплекс ТОПАС 8 весит 350
кг, в одиночку с монтажом
не справиться.

Порядок действий:

• земляные работы. Необходимо выкопать гнездо для резервуара и траншею под трубопровод. Сразу же производится засыпка песчаной подушки;
• в гнездо устанавливают комплекс, подключают кабель электропитания, подводят канализационные трубы;
• выполняют засыпку пазух гнезда под комплекс и траншеи для трубопроводов и кабеля;
• подключают трубопровод для сброса или перемещения осветленной воды;
• пусконаладочные работы, проверка состояния всех систем (компрессоры, насосы и т.п.).

Необходимо учитывать, что загородная канализация ТОПАС
работает только со стоками, лишенными агрессивных химических составов
(хлорсодержащих), посторонних предметов. Владельцу и членам его семьи
необходимо контролировать состав стоков, чтобы не уничтожить активную
микрофлору. Иначе работа станции будет остановлена, потребуется полная очистка
и новая закладка аэробных бактерий.

Вывод осветленной воды

Оптимальным вариантом является использование очищенной жидкости для полива растений, мытья автомобилей и прочих хозяйственных надобностей. Для этого не требуется организация отведения стоков в канаву или водоем. Однако, подобная возможность имеется не всегда, поэтому приходится строить колодец или поле фильтрации. Чаще используют первый вариант, поскольку он не настолько отнимает площадь участка, как поле. Процесс сборки фильтрационных сооружений довольно сложен, требует производства земляных работ, учета грунтовых условий и прочих факторов. Перед покупкой очистной установки необходимо выяснить, какой способ вывода воды можно использовать на своем участке. Покупать установку наобум не следует, так как расходы на утилизацию могут оказаться гораздо выше, чем предполагалось.

Принцип действия очистного сооружения

Септиками называют канализационные сооружения, которые практически полностью перерабатывают сточные воды, разлагая их на безопасные составляющие.

Вся работа по преобразованию отходов человеческой жизнедеятельности возлагается на микроорганизмы. Малоаппетитные канализационные массы аэробные и анаэробные бактерии постепенно перерабатывают в воду и активный ил.

Аэробные бактерии могут работать только при наличии кислорода, а вот анаэробные микроорганизмы успешно выполняют работу и в герметичных емкостях.

Такой сосуд надежно отсекает неприятные запахи стоков, но чтобы подключить к работе и аэробные микроорганизмы, понадобится организовать принудительное нагнетание воздуха в септик.

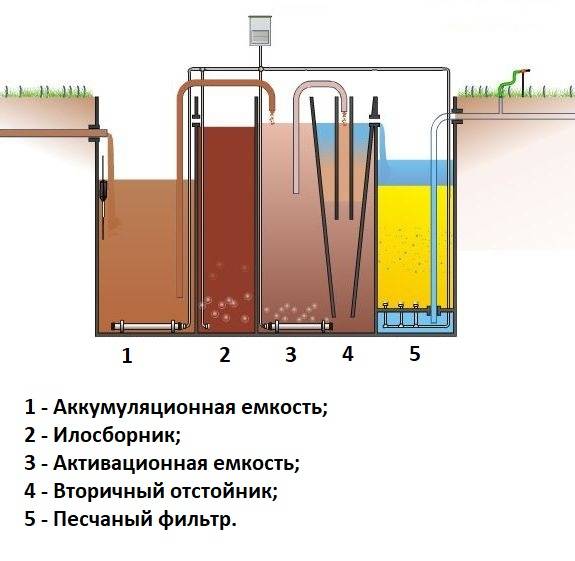

На практике такая система очистки стоков состоит из нескольких емкостей или отсеков.

А весь процесс переработки можно разделить на несколько основных этапов:

1. Первичное накопление стоков, отделение загрязнений, которые не поддаются биологическому разложению.
2. Переработка остальных стоков с помощью бактерий, в результате которой содержимое септика разлагается на воду и нейтральный ил.
3. Доочистка и отстаивание стоков, во время которого ил скапливается на дне в виде осадка.
4. Отведение и утилизация очищенных сточных вод.

Все это требует времени. Сточные воды постепенно перемещаются из одной секции септика в другую через переливные отверстия или специальные трубки.

Ил, полученный в результате биологической переработки содержимого канализации, называют нейтральным или активным.

Оба названия можно считать правильными. Эта масса нейтральна, поскольку она не представляет опасности для окружающей среды.

Отстоявшаяся и переработанная бактериями сточная вода утилизируется в грунт через систему доочистки. На схеме это поглощающий колодец, вместо которого может быть инфильтратор или поле фильтрации

Более того, ил можно применять на участке в качестве полезного удобрения для растений. Активным же этот ил называют из-за того, что часть бактерий содержится прямо в этой массе.

Микроорганизмы, которые перерабатывают сточные воды, самостоятельно воспроизводят себя в процессе очистки. По этой причине нет необходимости постоянно вводить их в емкость септика.

При неправильной эксплуатации такого устройства количество бактерий внутри может катастрофически уменьшиться. Это происходит, если в канализацию бесконтрольно поступают агрессивные вещества, которые уничтожают микроорганизмы.

Это относится, например, к хлорсодержащим препаратам, некоторым антибиотикам, техническим маслам, очистителям и т.п.

Для того чтобы сохранить работоспособность дорогостоящего оборудования и уберечь колонию бактерий от гибели, используемый сезонно септик необходимо грамотно законсервировать

Другая распространенная причина гибели микроорганизмов в септике – неправильная консервация устройства на зиму. Некоторые владельцы путают септик с системой отопления и полностью опустошают его на зимний период.

Это неправильно, устройство должно оставаться частично заполненным, даже если им не пользуются, чтобы сохранить подходящую для жизни бактерий среду.

Если устройство утеплено и правильно законсервировано, ему не страшны ни зимние морозы, ни весенние паводки. Оно не всплывет и не треснет, даже если часть его содержимого замерзнет.

Важно, конечно же, правильно выполнить монтаж устройства. В процессе переработки стоков бактерии эффективно устраняют характерный для канализации запах

Прошедшая переработку в септике очищенная и осветленная сточная вода может использоваться для полива зеленых насаждений и для ухода за территорией

Полученная в результате вода, разумеется, не годится для питья, приготовления пищи, стирки или других бытовых нужд. При высокой степени очистки ее можно использовать для полива растений на участке.

Часто воду удаляют через фильтрационный колодец или фильтрационное поле. Вода постепенно поступает в грунт, проходя через систему очистки, слой песка и щебня.

Ил, который оседает на дне герметичной емкости, разумеется, никуда не девается. Он накапливается, в результате чего общий объем септика немного уменьшается. Когда количество отложений становится критическим, устройство следует очистить с помощью специального насоса.

Чистку септика выполняют значительно реже, чем откачку выгребной ямы, и этот процесс обычно не сопровождается зловонием, поскольку ил имеет вполне нейтральный запах.

Советуем детальнее ознакомиться с правилами чистки септика и особенностями его подготовки к зимнему периоду эксплуатации.

Технические характеристики

Перед покупкой потребителям рекомендуется ознакомиться с техническими характеристиками септика Топас 5

Важно знать, на какой объем стоков рассчитана станция, сколько электроэнергии потребляет и другие важные параметры. Основные рабочие показатели:

• число пользователей – 5;
• объем приемной камеры – 220 л;
• объем переработки – 1 куб/сут.;
• потребляемая мощность – 1,5 кВт/сут.

Габариты модели зависят от модификации, размеры модели стандартного исполнения — 110 x 120 x 250 см. Вес модели 230 кг. Материал корпуса – прочный полипропилен, он устойчив к механическим повреждениям, а также к химическим воздействиям.

Модификации

Помимо стандартной модели выпускается три модификации очистной установки, рассчитанные на эксплуатацию в определённых условиях. Септик Топас 5 пр отличается от стандартного исполнения тем, что отведение переработанной воды осуществляется не самотеком, а при помощи насосов. Такой принудительный отвод необходимо использовать там, где самотечное отведение невозможно. К примеру, при установке в тяжелом грунте, который плохо впитывает воду.

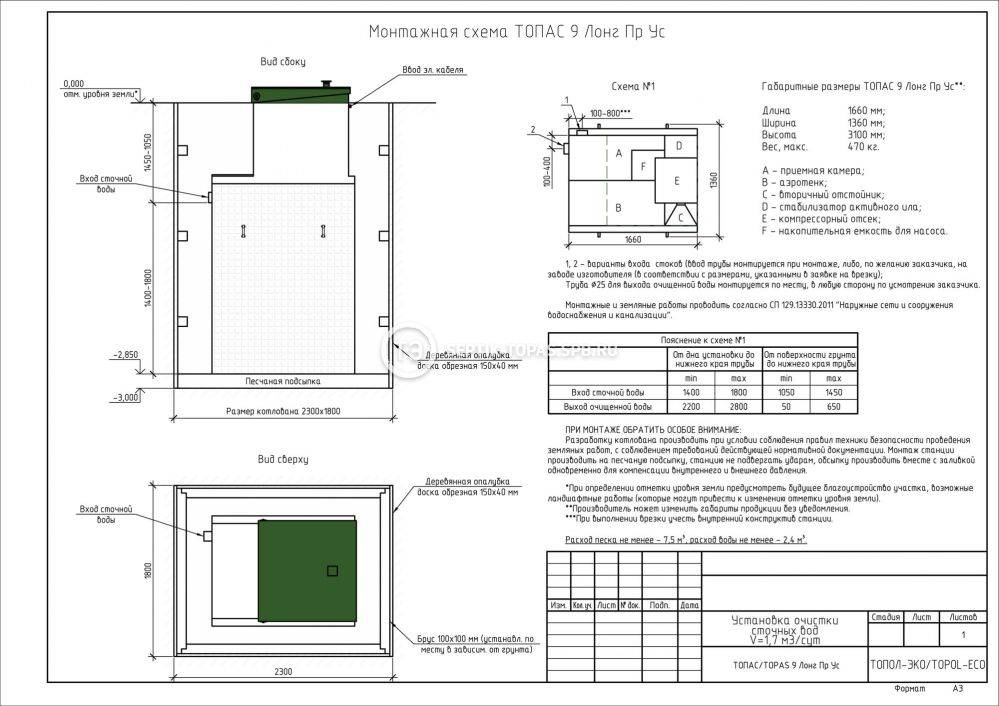

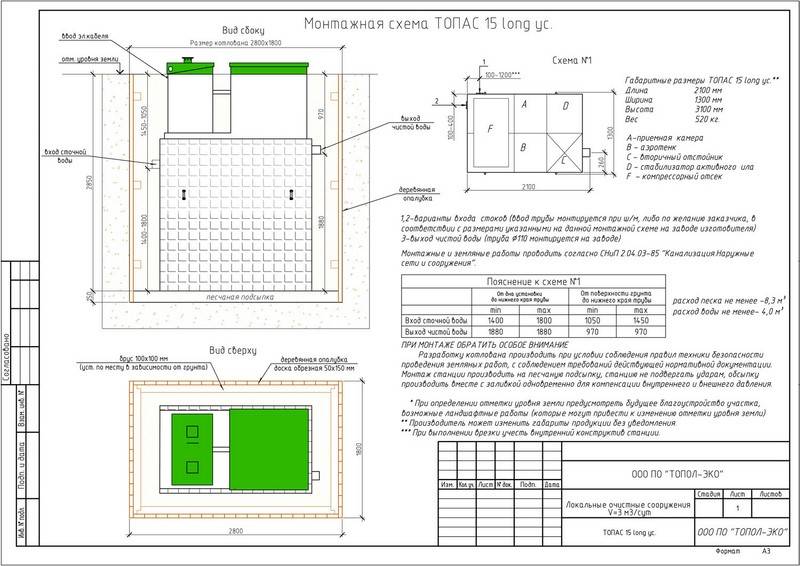

Кроме того, выпускаются удлиненные модели (Лонг) высотой 3,1 метра. Применение такого варианта необходимо там, где нет возможности произвести подключение на стандартной глубине – до 80 см. Наличие удлиненной горловины позволяет провести подключение на глубине 1-1,4 метра.

В том случае, если требуется провести установку на заглублении и обеспечить отвод воды принудительно, производят монтаж септика Топас 5 Лонг пр. Модель Топас 5 long пр имеет удлиненную горловину и оборудована дополнительным насосом для откачки воды.

Установка септика «Топас»

Эту фирму знают более 20 лет, и уровень качества изделий был всегда на высоком уровне. Чтобы произвести полную очистку, используют систему с аэраторами. Самая популярная модель таких устройств – это септик «Топас». Принцип работы системы заключается в переработке стоков при помощи активного ила (колонии микроорганизмов). В этом случае активно разлагается органика.

Септик Топас

1. Корпус устройства разделен на камеры. Первая из них служит приемником. Здесь стоки отстаиваются.
2. В следующей камере жидкость перемещает эрлифт (он является простым насосом).
3. Вторую камеру оснастили аэратором, и применили активный ил. Когда подается воздух, аэробные микроорганизмы начинают активную работу.
4. После, жидкость, смешанная с илом попадает на вторичную очистку (емкость имеет форму пирамиды). Здесь жидкость выводят, а ил остается на дне.
5. Часть ила перенаправляется во вторую камеру септика для дальнейшего этапа очистки. Остатки ила все время собираются в отстойнике. Их, время от времени, придется удалять.

Достоинства:

1. Эффективность высокого уровня. Очистка производится почти на 100%. И в доочистке уже нет необходимости.
2. Небольшие и компактные размеры самой установки, и отсутствие необходимости сооружать поля фильтрации дает возможность занимать очень небольшой участок земли.

Технические параметры канализационного комплекса Топас

• небольшие габариты – при размещении комплекса приходится выделять для него не более одного квадратного метра;
• во время монтажа септика у владельца есть возможность выбрать для него место по своему желанию. Главное, чтобы там можно было обустроить канализационные стоки;
• отсутствие сложностей с удалением воды, которая подходит для применения в качестве полива либо иных нужд;
• простота эксплуатации и обслуживания системы. При возникновении необходимости в выполнении подобных работ владелец может справиться с этой задачей самостоятельно.

По мере использования системы в резервуаре будет собираться ил, который может служить в качестве органического удобрения.

Преимущества

Отличительной особенностью септика Топас является наличие набора определенных достоинств, за счет чего он выгодно отличается на фоне конкурентов.

• крышка находится над уровнем земли, за счет чего у владельца не возникает проблем с доступом к внутреннему устройству септика;
• в конструкции предусмотрен надежный корпус, который эффективно справляется с задачей сохранения тепла;
• в системе предусмотрена возможность отвода очищенной воды естественным путем, что избавляет от необходимости использования насоса;
• благодаря наличию в септике воды система остается на месте, что исключает резкие смещения и подъем ее над поверхностью.

Недостатки

В то же время канализационная установка Топас не лишена определенных минусов, которые должен учитывать каждый покупатель, решивший установить ее в своем загородном доме. Среди них наиболее значимыми недостатками являются следующие:

• работа системы возможна только при наличии тока в электросети. В случае возникновения перебоев в подаче электроэнергии происходит отключение установки. Подобным минусом обладает подавляющее большинство автономных систем канализации;
• высокая стоимость, причина чего обусловлена высокими затратами на производство асептика.
