Как выбрать сифон для душевого поддона

Виды и варианты исполнения сливных устройств

Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.

Сливы бывают нескольких видов:

• Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
• Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
• Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.

Современные продвинутые системы с функцией «click clack» удобны тем, что позволяют не нагибаться, дабы слить или набрать воду в поддоне

Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.

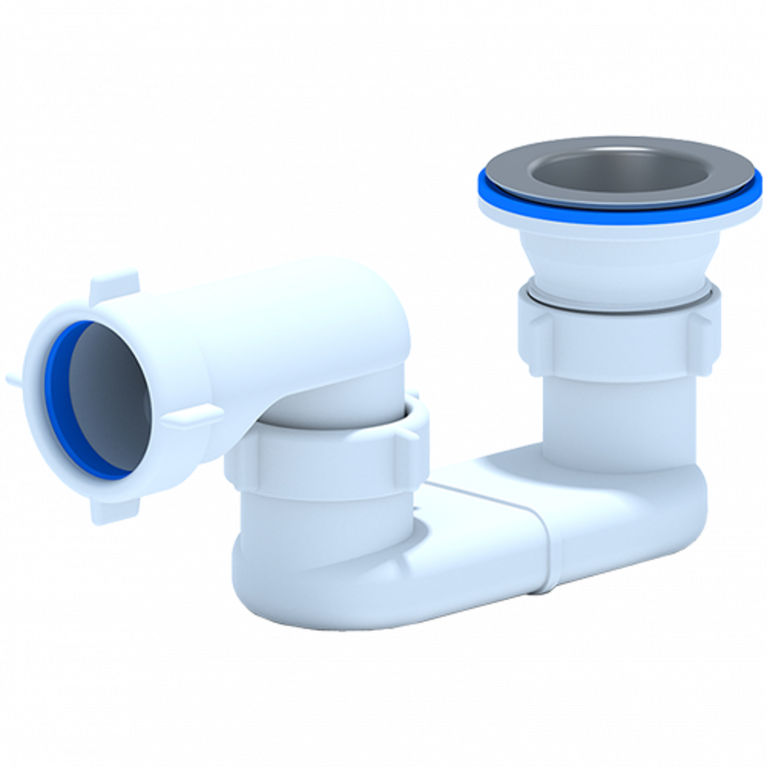

Трубные модели

Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.

Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.

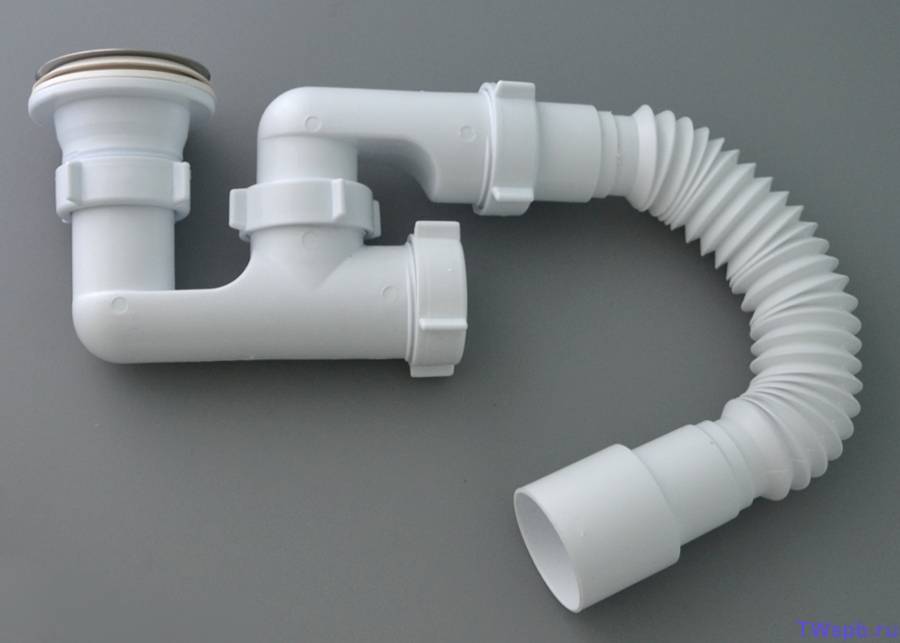

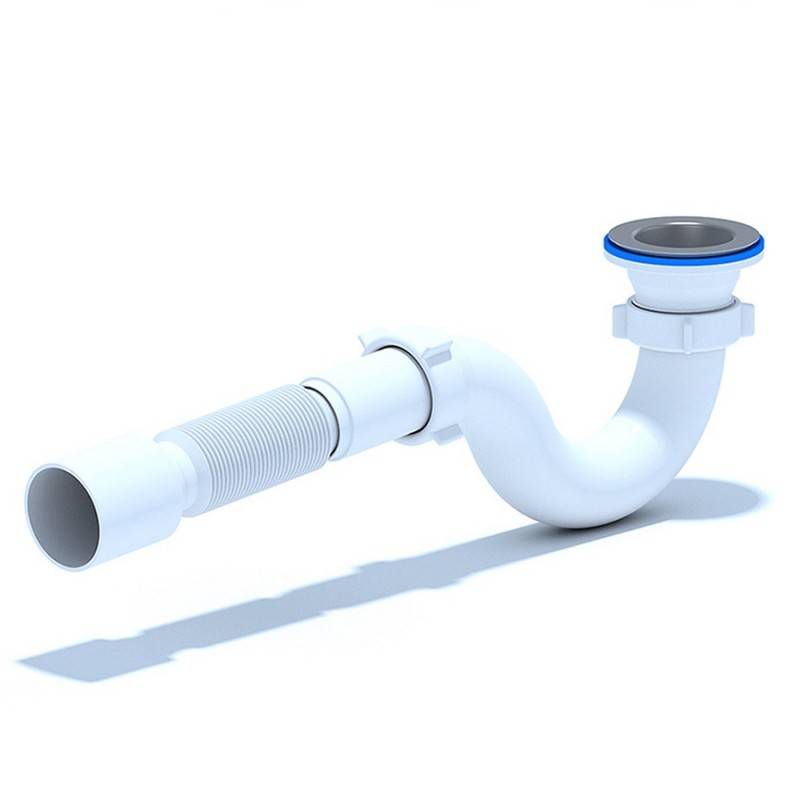

Гофрированный сифон является разновидностью типа сливных устройств, где роль гидравлического затвора выполняет изгиб трубы, выполненной из полипропилена

Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.

Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.

Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.

Бутылочные сифоны

Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.

Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».

Сифоны бутылочного исполнения отличаются большими габаритами и при монтаже занимают много свободного места, поэтому их применяют для подключения душевых кабин с высокими поддонами

Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.

Сливные трапы

Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.

При использовании сливного трапа сточная вода сквозь решетку поступает в расположенную под днищем конструкции трубу и оттуда направляется в канализацию

Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.

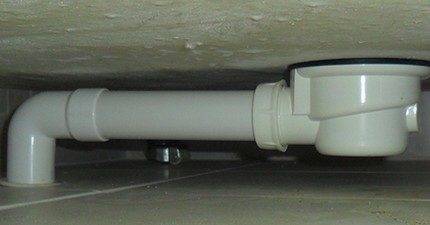

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

• На каком расстоянии от канализационного отверстия будет установлен поддон.
• Каким способом подключить конструкцию для слива воды.

Протяженность трубы от выпуска до канализационного выхода должна быть минимальной, а ее уклон составлять 1-1,5 см на каждый метр длины

Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

• Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
• Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
• Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
• Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
• Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
• Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
• Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
• Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

Процесс сборки сифона наглядно представлен в видео:

Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.

Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.

Результатом усилий грамотно проведенного монтажа и правильно выбранного угла наклона станет отлично функционирующая душевая кабинка

Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!

Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!

Как увеличить время эксплуатации?

Чтобы увеличить продолжительность использования, необходимо своевременно чистить душевую кабину, уделяя повышенное внимание полозьям. Из них нужно своевременно удалять грязь, компоненты механизма стоит своевременно очищать от скопившегося солевого налета и ржавчины

Внимательное отношение к сантехнике, своевременный уход и соблюдение требований к ремонту гарантирует продолжительное безотказное использование. Самостоятельно сменить изношенные ролики нетрудно, с этой задачей можно справиться без привлечения ремонтников.

Таксономия

Иллюстрация Мюллера и Генле к оригинальному описанию шёлковой акулы

Вид впервые был описан в 1839 году под именем Carcharias (Prionodon) falciformis немецкими биологами Иоганном Мюллером и Якобом Генле в их «Systematische Beschreibung der Plagiostomen». Впоследствии этот вид был отнесён к роду Carcharhinus. Исследованный Мюллером и Генле экземпляр представлял собой эмбрион самки длиной 53 см, полученный с Кубы; взрослые шёлковые акулы исторически не признавались в качестве Carcharhinus falciformis и были описаны как отдельный вид Carcharhinus floridanus исследователями Генри Бигелоу, Уильямом Шредером и Стюартом Спрингером в 1943 году. В 1964 году Джек Гаррик, Ричард Бэкус и Роберт Гиббс признали Carcharhinus floridanus младшим синонимом Carcharhinus falciformis.

Видовой эпитет биномена — «falciformis» в переводе с латинского означает «серповидный» и отражает форму контура спинных и грудных плавников. Общеупотребительное название «шёлковые акулы» объясняется более гладкой по сравнению с другими акулами поверхностью её кожи, покрытой крошечными дермальными дентиклями (=плакоидными чешуями).

Несколько полезных советов по монтажу

Перед сборкой и установкой сливного приспособления нужно проконтролировать уровень ванной, диаметр и положение сливного патрубка. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы.

При установке прибора на старую металлическую или современную акриловую ванну проверяют сливные отверстия. При обнаружении на них шероховатостей, их ликвидируют при помощи наждачной шкурки.

При шероховатом сливе, нельзя обеспечить плотность прилегания к ним сифона. Перед окончательной затяжкой прибора следует проверить правильность сборки, особенного внимания требуют прокладки. Часто они сдвигаются, поэтому лучше нанести на них специальный герметик.

Нормальную работу слива обеспечивает и правильный уклон трубы. Сливной трубопровод должен направляться непосредственно к коллектору. Если сифон оснащен несколькими подводами для разветвления слива в коллектор, но их не предполагают использовать, следует заглушить их специальной гайкой.

При покупке сифона важной его характеристикой является качество материала, а если это пластик, то здесь главное — толщина стенок и технология обработки. Чем плотнее стенки сливного приспособления, тем лучше он будет сопротивляться нагрузкам

На чугунном сливе недопустимо наличие трещин, даже замаскированных. В случае обнаружения таких дефектов он подлежит замене. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто очищать.

Во избежание протечек, уплотнители на сливе меняют в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Чтобы на стенках не откладывалась накипь, через каждые несколько месяцев желательно промывать прибор горячей водой с добавкой в виде лимонной кислоты.

Если для материала не противопоказаны химические очистители, то можно использовать «Мистер Мускул», «Ерш», «Флокс» и им подобные.

Выбор

Параметры и характеристики, которые определяют выбор:

1. Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
2. Технические – производительность и пропускная способность;
3. Качество материала;
4. Сложность установки;
5. Эксплуатационные особенности.

Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно

Поэтому следует обратить внимание на следующие пункты

Геометрические параметры

Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.

На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.

Технические параметры

Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.

ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.

Качество материала

Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.

Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов

В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго

Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.

Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.

Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.

Эксплуатационные качества

Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную

Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов

В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.

При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой

Замена слива в душевой кабине своими руками

Иногда засоры возникают по причине неправильной установки сифона. В таком случае его рекомендуется заменить. А также могут возникнуть и другие проблемы:

• Элементы пропускают воду.
• В сифоне не образовывается водяная пробка, в результате чего в душевой кабине чувствуется неприятный запах канализации.
• Повреждение некоторых элементов из-за неаккуратной чистки.
• Повреждение труб во время чистки.

Появление этих проблем говорит о том, что сифон вышел из строя и его пора заменить.

Как снять и поменять сифон

Если сифон вышел из строя, то для самостоятельной замены рекомендуется сделать следующее:

1. Снять декоративную панель душевого поддона. В некоторых моделях декоративная панель прикреплена с помощью защелок. Демонтировать ее в таких моделях просто: надавить на экран, и они откроются.
2. Перекрыть воду в квартире.
3. Отсоединить колено от канализации.
4. Отсоединить колено от душевого поддона.
5. Снять перелив и все составные элементы.

Раскрутить перелив поможет разводной ключ. В некоторых моделях элементы слива разбираются вручную.

Установка

Чтобы самостоятельно установить новый сифон, рекомендуется сделать следующее:

Приобретенный элемент распаковать и разобрать на детали. Внимательно их рассмотреть, убедиться, что все они без повреждений.
Взять герметик и нанести его на специальное углубление в поддоне.
Взять специальную прокладку, входящую в комплект, и наложить ее на герметик.
Входную трубу установить в сливное отверстие поддона

Если изделие сделано из пластика, то вкручивать его надо осторожно, чтобы не повредить резьбу. При этом выходная часть трубы должна смотреть в сторону канализационной.
Выполнить сборку сифона

В случае возникновения затруднений рекомендуется воспользоваться схемой, представленной на упаковке. Обычно требуется установить крышку, затем надеть и затянуть ее соединение.
Верхнюю прокладку обработать герметиком, наполнив специальное углубление.

Подключить к канализации.
