Сифон для раковины

Сборка конструкции с переливом

Первоначально производится сборка бутылки. Подходящий уплотнитель садится на резьбу колбы, встраиваемой внизу умывальника. Далее вплотную прикручивается нижняя крышка. Соединение необходимо подтянуть вручную, для обеспечения плотной стыковки.

Теперь нужно взять верхний патрубок, отвечающий за слив в умывальнике, накинуть на него гайку, а затем одеть конусную прокладку.

При этом натягивание уплотнителя должно выполняться широкой стороной на трубу. После этого элемент вставляется в верхнюю часть сифона. Следующим шагом будет накручивание гайки.

Если требуется удлинение отводящего сливного разъема, к нему подсоединяется жесткий патрубок. В случае когда конструкция этого не требует, сразу монтируется труба-гофра

К переливному отверстию раковины подсоединяется гофрированная трубка, а ее второй конец — к стыковочному патрубку. Сделать это очень легко – деталь в виде лопатки оснащена конусными пазами, легко входящими в рифление гофры.

Установка всех труб сливного узла — нижней, обеспечивающей отвод воды в канализацию, средней для стока стиральной машинки и верхней для перелива, — производится аналогично вертикальному патрубку.

Полезное видео по теме

Проблема плохого стока воды из сантехнического прибора может скрываться внутри сифона. Наличие дефектов не всегда очевидно:

Подключение дополнительного патрубка для организации слива со стиральной машинки:

Стандартное устройство сифона не обременено лишними деталями, поэтому для сборки всей конструкции не потребуется много времени

Важно в этом вопросе воспользоваться советами по выбору подходящего механизма, достойно обеспечивающего удаление отработанной жидкости в канализационную систему

Выбор сантехнического сифона

Сифоны различаются по конструкции. Выбор необходимо осуществлять исходя из формы раковины.

При выборе устройства следует учитывать, где оно будет расположено, какие объемы воды будет пропускать при эксплуатации. На раковину и на ванну, например, желательно поставить сифон с переливом. Если планируется подключение посудомоечной или стиральной машины, нужен сифон с отводом и складчатая труба – гофра – для соединения с канализацией. Если машина еще не подключена, вода может выливаться через отверстие отвода. При отсутствии пробки в комплекте, ее можно заменить пятирублевой монетой. Для кухонной мойки обычно требуется двойной сифон.

Существуют две основных разновидности сифонов:

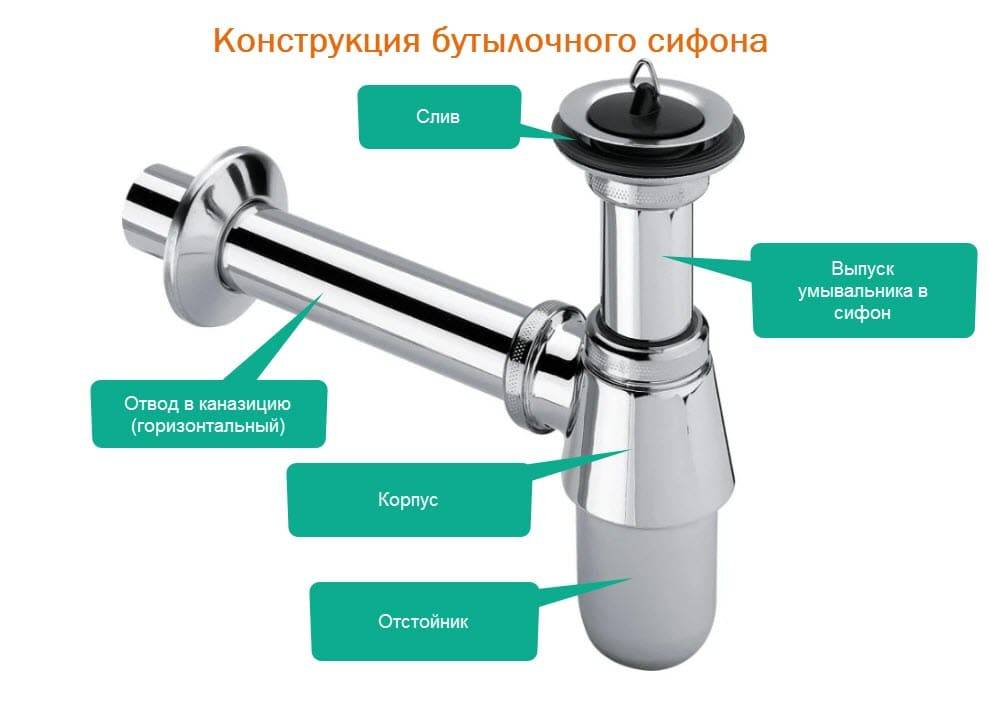

1. Бутылочный. Он внешне похож на колбу. В корпусе задерживается отфильтрованная вода, благодаря чему и возникает водяной затвор от запаха, а на дне оседают те самые случайные предметы. Для периодической очистки от них дно обычно делается съемным. Сливная труба сифона соединяется со сливным отверстием сантехнического устройства (например, раковины умывальника или мойки), а выпуск соединяется с канализационной трубой.
2. Сифон коленного типа представляет собой U- или S-образно изогнутую трубку. Вода на дне изгиба служит затвором. Они обычно устанавливаются под ваннами и душевыми кабинами, встраиваются в унитазы. Его разновидность – гофрированный сифон, когда колено-изгиб создается самостоятельно на гофрированной трубе и фиксируется специальным хомутом, не дающим гофре распрямиться. Такое устройство не дает протечек, поскольку не имеет соединительных элементов.

Подготовительные работы

Еще при приобретении нужно тщательно проверить покупку на укомплектованность и качество:

Проверить, нет ли на деталях повреждений и брака (царапин на гладких поверхностях, деформации резиновых деталей)

Обратить внимание на качество нарезки – не должно быть сколов и острых заусениц.
Проверить качество переходной манжеты. Ее размер должен соответствовать диаметру трубы.
Для правильной ориентировки разложить все детали в том порядке и положении, в котором они потом должны соединяться.

Схема подключения бутылочного сифона.

Запастись необходимыми для монтажа и демонтажа инструментами и материалами:

• силиконовым герметиком, без которого прочная и надежная установка невозможна;
• качественной пластиковой изолентой;
• плоской отверткой для разборки старой системы и обжима хомутов на трубах.

• над тазиком или ведром разобрать старый сифон и подводку к канализации;
• проверить качество муфты, если она утратила эластичность, следует заменить ее новой;
• очистить раструб и слив от старого герметика и грязи, временно закрыть трубу тряпкой.

Установка сифона

При установке сифона особое внимание уделите расположению прокладок. При их неправильном расположении возможна утечка

Сифон нужного типа выбран, подготовительные работы проведены. Теперь можно начинать монтаж. Совет: умеренная смазка резьбы и прокладок герметиком в будущем предотвратит неприятность в виде протеканий. Рассмотрим подробнее установку сантехнического сифона на раковину.

Подключение обычно осуществляется стандартной гофрированной трубкой (диаметр патрубка 32, 40 или 50 мм) с жесткими пластиковыми наконечниками. Для систем различного диаметра предполагается срез лишней части. К резьбе патрубки присоединяются с помощью плоской или конусной (что надежнее) прокладки и закрепляют накидной пластиковой гайкой.

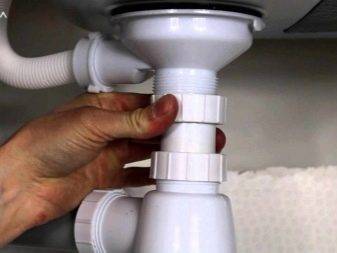

1. К сливу раковины прижать сифон с прокладкой. Она должна без смещений и зазоров достаточно плотно прилегать по всей поверхности соприкосновения.
2. В сливное отверстие вставить защитную сетку с винтом и наживить винт. После этого дожать винт полностью.
3. Гофрированную трубку с прокладкой вставить в сливной раструб сифона и стянуть барашковой гайкой.
4. В канализационную трубу вставить уплотнительную резину, а раструб гофрированной трубки – в это уплотнение.

Монтаж устройства на этом можно считать завершенным. Остается открыть кран и проверить, нет ли где-нибудь протечек.

Уход за установленным сифоном

Чтобы избежать засора, время от времени чистите сифон.

Уход за сифон сводится преимущественно к своевременной его очистке. Основные способы очистки:

1. Промывка горячей водой. В воду можно добавить каустическую соду, тогда процесс очистки ускорится.
2. Применить химические средства, предназначенные для чистки труб.
3. Высосать столб мусора с помощью вантуза.
4. Если эти способы не помогут, подставить ведро или тазик, открутить нижнюю пробку и прочистить засор вручную крючком из проволоки.

Если во всех подробностях следовать изложенным в этой статье рекомендациям, установленный сифон будет служить долго и надежно.

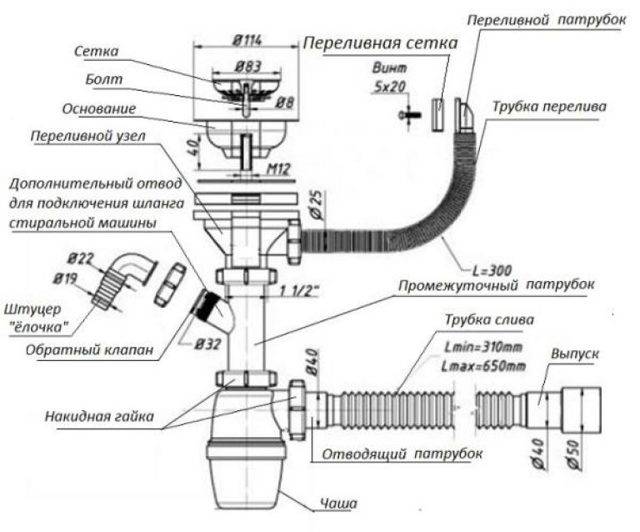

Комплектация системы слив перелив

Для того чтобы собрать сливную систему необходимо знать все ее составляющие. Приведем список основных деталей сифона с переливом:

• Выпуск. Верхняя часть системы. Крепится непосредственно на мойке состоит из 3 частей: сетка, болт, основание.
• Горловина. Имеет широкую гайку с помощью которой прикручивается к выпуску. Может быть оснащена дополнительными патрубками для подключения кухонной бытовой техники.
• Переливной шланг.Прикручивается к выпуску или горловине с помощью пластиковой гайки.
• Крепление переливной сетки. Металлический болт, который вкручивается со стороны чаши мойки.
• Тело сифона. Бутылка, в которую с помощью конусного уплотнителя входит горловина сифона.

Комплектация системы слив перелив

• Отводящий патрубок. Замыкающее звено сифона, соединяющее сливную арматуру с канализационной системой. Крепится к бутылке с помощью широкой пластиковой гайки.
• Набор уплотнителей и манжет для сборки системы слив перелив.

Каждая деталь соединяется с соседней только через резиновый уплотнитель. Без прокладок и манжет в системе образуются протечки.

Важно! Проверяйте правильность установки прокладок. Не допускайте нарушения их целостности и замятия.. Используя полный перечень составляющих деталей и инструкцию можно собрать изделие самостоятельно

Используя полный перечень составляющих деталей и инструкцию можно собрать изделие самостоятельно.

Профессиональные советы по сборке сифона

Бывают случаи, когда размеры раковины и месторасположение канализационных труб не позволяют установить сифон бутылочного типа, он не помещается в свободном пространстве. Не стоит расстраиваться, не пытайтесь максимально утопить патрубок в стакане. Зазор между выходным отверстием патрубка и крышкой стакана должен быть не менее трех сантиметров, в противном случае он будет быстро забиваться, вода из раковины будет очень медленно уходить или не сливаться вовсе. Что делать? Открутите полностью зажимные гайки и выньте патрубок. Замерьте, на сколько его нужно укоротить и отрежьте излишек ножовкой или болгаркой с абразивным диском.

Разметка

Начните распил, внимательно следя за процессом, чтобы ножовка не уходила от отметки, которую вы поставили на трубе изначально

Уберите заусеницы, сделайте небольшую фаску и собирайте конструкцию.

Отшлифуйте заусенцы

За счет такой простой операции сифон свободно поместится в ограниченном пространстве и будет надежно работать.

Если сомневаетесь в надежности гофрированных шлангов или боитесь, что они будут быстро забиваться, то замените их гладкими пластиковыми трубками такого же диаметра. Все герметизирующие прокладки и зажимные гайки подойдут от сифона.

Советуем покупать сифоны с дополнительными отводными трубками для подключения стиральных машин. Даже если у вас в настоящий момент подключать нечего, то такой сифон в будущем обязательно пригодится. Дополнительный патрубок никак не влияет на работоспособность сифона. Продумывать свои действия с перспективой намного экономически целесообразнее, чаем потом покупать и устанавливать новое оборудование для раковины.

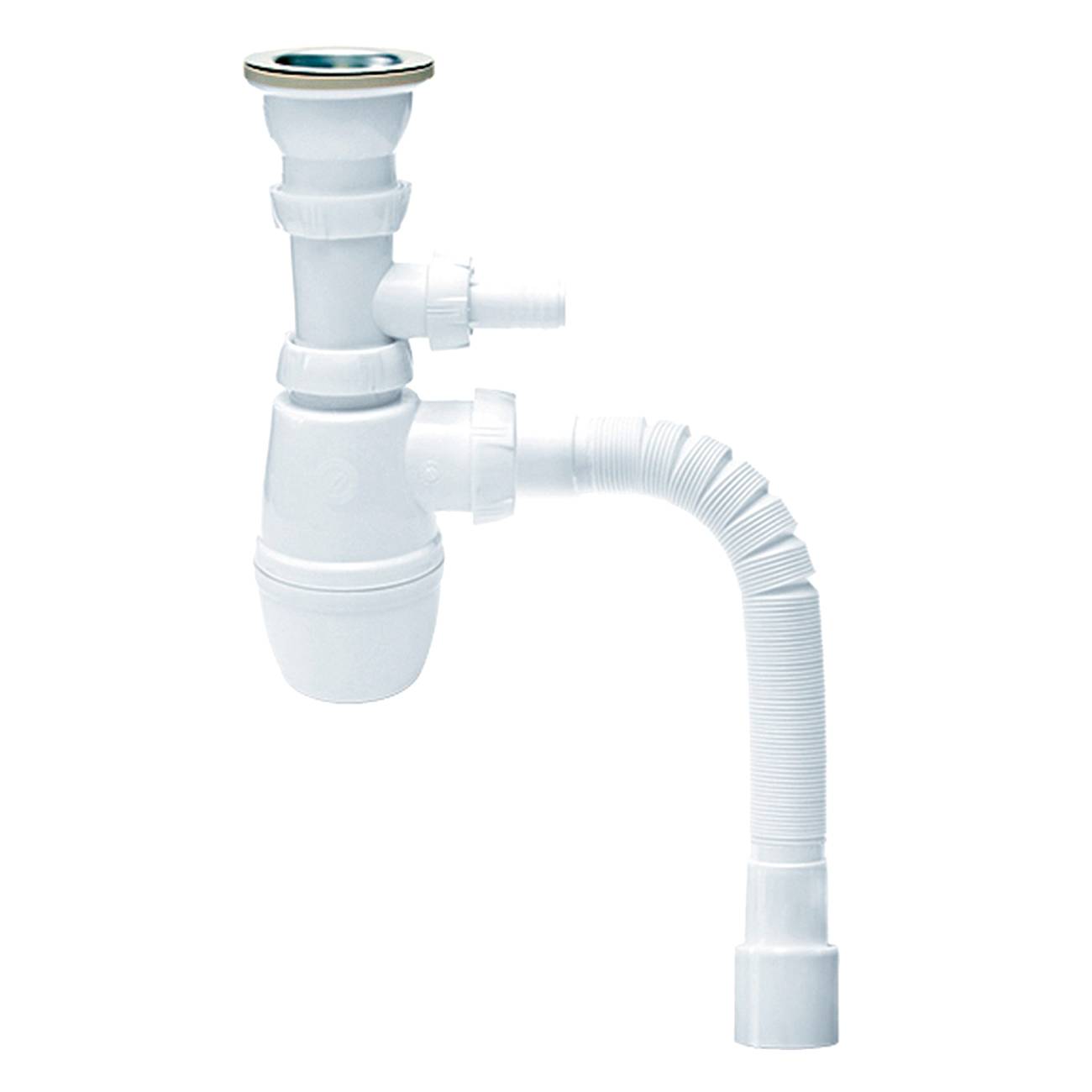

Сифон с дополнительным отводом для стиральной машины

В развитых европейских странах на законодательном уровне предусмотрена установка в раковинах закрывающего клапана. Положение у него постоянно закрытое, слив воды из раковины происходит только после принудительного открытия. Устанавливаются такие приспособления в целях экономии воды, таким способом пытаются уменьшить наносимый человечеством вред природе. Но не только ради этого устанавливаются эти приспособления. Сливной клапан позволяет экономить более 40% воды, используемой в ванной комнате, а это с учетом высокой стоимости коммунальных услуг довольно большие денежные средства. Теперь и у нас появились в реализации такие клапаны, настоятельно советуем их купить одновременно с сифоном и установить. Привод клапана может быть пружинным или рычажным, по удобству пользования большой разницы нет.

Донный клапан

Конструкция донного клапана

Гайки на большинстве металлических сифонов руками закрутить нельзя, так как детали не имеют выступающих граней. Приходится пользоваться специальными разводными или газовыми ключами, в результате на идеально блестящих поверхностях могут появиться неприятные царапины. Чтобы предупредить такие негативные последствия используйте между ключом и гайками прокладки. Это могут быть куски тонкой резины, сложенная в несколько слоев ткань и т. д. Не бойтесь, что прокладки будут немного проскальзывать, для затягивания гаек большого усилия не требуется.

Инструменты могут оставить царапины на стенках сифона

Запомните, что для всех резиновых уплотнителей перетягивание намного страшнее недотягивания. При слишком сильном прижатии в уплотнителях появляются сквозные отверстия, протечки не избежать, придется систему разбирать и устанавливать новые резинки или прокладки. Это касается сборки всех видов сантехники, а не только сифонов для раковин.

Не повредите раковину при демонтажных работах

Очень тщательно очистите поверхности раковины и входной трубы канализации от грязи, они должны быть идеально гладкими и ровными. В противном случае невозможно гарантировать герметичность подключения нового оборудования. Для проверки качества сборки рекомендуем под местами соединений положить лист бумаги, на нем будут заметны капли просачивающейся воды. Жидкий акрил для ванны

Чистка сифона под раковиной

Установка своими руками

Устройство конструкции

Почти все необходимые для монтажа сифона для раковины на кухне материалы и комплектующие, входят в комплект поставки устройства. Это и сам агрегат, и резьбовые гайки, винты и уплотнительные прокладки. Кстати, гайки из пластика лучше затягивать вручную, так как при использовании металлического ключа, есть риск переусердствовать и обколоть пластиковые грани.

Для монтажа потребуется минимум инструментов, которые в наличии в каждом доме:

1. Отвертка для затягивания винтов из металла.
2. Для герметизации соединений на резьбе используется силиконовый герметик.
3. Острый нож для срезания возможных заусениц на резьбе, а также обрезки труб слива.

При монтаже сифонов, в зависимости от типа, есть некоторые различия, но в большинстве случаев установку проводят сверху-вниз.

Прежде, чем приступать непосредственно к монтажу, необходимо внимательно прочитать инструкцию, так как даже такая мелочь, как прокладка, установленная не той стороной, может привести к серьезным проблемам в виде протечки.

1. На первом этапе установки сифона, в отверстие для слива монтируется решетка, которая будет защищать от попадания в него слишком больших частиц мусора и посторонних предметов. Как правило, она идет в комплекте с устройством, но если ее нет, то необходимо приобрести отдельно. Главным правилом монтажа всех сантехнических приборов является установка прокладок в местах соединения деталей. Решетка устанавливается на плоскую прокладку из резины, в том же случае, если глубины отверстия не хватает, ее сажают на слой герметика.
2. Вторым шагом, является присоединение выпускного патрубка к сливу раковины, для этого, на его верхнюю часть, там, где предусмотрен специальный бортик, ложится толстая прокладка. В изделия некоторых производителей она уже приклеена на свое место. После этого, патрубок с установленной на него прокладкой, прикладывается снизу к сливу раковины таким образом, чтобы вставляемый сверху в отверстие в решетке винт можно было закрутить в резьбу, запрессованную в сам корпус патрубка. При затягивании винта, необходимо, избегая вращения фланца с прокладкой, обеспечить надежное соединение.
3. В случаях, когда в комплекте нет сетки для защиты трубы, это, как правило, устаревшие сливы, патрубок крепится под раковиной на гайку из пластика.
4. После прикрепления патрубка к мойке, можно приступать к монтажу самого сифона, который в общих чертах, как правило, представляет собой изогнутую или гофрированную трубку, колбу. Для этого, на нижний свободный конец патрубка, насаживаются пластиковая гайка или резьбовой винт и резиновая прокладка в форме конуса. При правильном монтаже он одевается расширяющейся стороной к гайке.
5. Далее, в раструб в сифоне, на оптимальную длину вставляется патрубок. Чтобы прокладка не деформировалась во время монтажа, необходимо обеспечить вхождение ее узкой стороны в раструб по всей окружности.
6. На трубу для отвода воды производятся те же операции с гайкой и конусной прокладкой, после чего она соединяется со сливным отверстием в сифоне.
7. Незанятый патрубок сливной трубы вставляется непосредственно в раструб канализации и фиксируется при помощи надежной резиновой манжетки, которая не допустит проникновение в помещение посторонних запахов.
8. Устранение протечек.

Чтобы не было протечек, в процессе монтажа нужно особое внимание уделять герметичности всех стыковочных узлов. Особое внимание следует уделить нижней пробке, так как основное давление напором воды оказывается именно на нее.

На этапе приобретения устройства, следует обращать на любые малейшие дефекты резьбовых соединений, заусеницы, на них – это брак, поэтому лучше выбрать другую модель, если нет желания убирать их вручную или постоянно подставлять ведро под капающую раковину

На этапе приобретения устройства, следует обращать на любые малейшие дефекты резьбовых соединений, заусеницы, на них – это брак, поэтому лучше выбрать другую модель, если нет желания убирать их вручную или постоянно подставлять ведро под капающую раковину.

Во время монтажа, необходимо обязательно пользоваться герметиком, и строго соблюдать порядок сборки, иначе нехватка даже одной прокладки или монтаж ее не той стороной могут привести к протечке.

После монтажа, необходимо произвести проверку надежности системы. Для этого, делается пробный пуск воды в раковину, со страховочной емкостью под ней, во избежание последствий возможной протечки. При появлении течей места соединений, необходимо дополнительно герметизировать и туже затянуть гайки.

Если это не поможет, возможно, допущены ошибки при установке прокладок и придется пересобрать конструкцию.

За и против монтажа стиральной машины под раковиной

Ограниченность пространства – естественный недостаток многоквартирных домов. Монтаж дополнительного оборудования в подобных помещениях, как кухня и санузел – весьма трудоемок с точки зрения рационального распределения доступного метража.

Любая привнесенная техника, которая поставлена без создания дополнительных неудобств, может считаться поставленной удачно.

Преимуществами машинки-автомата под чашей раковины можно назвать:

• заполнение неиспользуемого пространства под раковиной;
• близость труб канализации;
• широкий выбор моделей раковин для любого интерьера.

Тем не менее, под «Кувшинкой» обладает и собственными недостатками:

• требуется докупать некоторые сантехнические компоненты;
• подбор необходимого плоского сифона может затянуться;
• вода может застаиваться в сифоне;
• при нарушении герметичности слива пострадает аппаратура.

С каждым из указанных недостатков имеется возможность бороться, особенно если речь идет о небольшой ванной комнате в малогабаритной квартире. Иных мест для комфортной установке бытовой техники подобных параметров может и не быть.

Стиральная машина-автомат аналогично должна подбираться согласно определенным параметрам. Имеются некоторые особенности и ряд критериев, которым должна соответствовать техника для стирки. В ином случае не получится монтировать машинку под раковину.

Как починить?

Одна из причин, по которой приходится менять сифон, – это когда начинает капать вода из чаши, течет сам шланг или слышно, как что-то булькает. В данном случае необходимо проверит герметичность соединений, которая может нарушаться за счет исхода службы ремкомплекта. В некоторых случаях возможен демонтаж сифона своими руками, в частности, если он целиком пластмассовый, при наличии сифона из более дорогого материала по типу латуни, цветного металла стоит обратиться за специализированной помощью.

Чтобы разобрать запчасти, необходимо знать несколько моментов:

• в канализации давления соответствует атмосферному, за счет чего разобрать сифон будет несложно, особенно если он пластмассовый;
• необходимо подготовить ведро и тряпки для сбора жидкости из труб, которая будет проливаться, если открутить все элементы сифона;
• прекращаем подачу воды и разбираем сифон;
• все детали необходимо почистить, если они еще пригодны к дальнейшей работе;
• в зависимости от причины необходимо устранить проблему, а это может быть: смена ремонтного комплекта, устранение засора, прочистка деталей, устранение трещин на трубе (с помощью клея и тканью), уплотнение соединений и прочее;
• если уже нет возможности отремонтировать, стоит купить новый сифон, при сборе в домашних условиях нужно руководствоваться чертежом, который прилагается к сифону, и уже по схеме подключаете к канализации.

Особенности сифона для кухонных моек

Материалами для изготовления кухонного сливного устройства служат полиэтилен и полипропилен. Именно из них изготавливается подавляющее большинство изделий. Данные материалы имеют такие преимущества перед бронзовыми или латунными сифонами:

• меньший вес, благодаря чему не нагружается мойка из тонкостенного металла;
• жир и прочие виды отложений на пластике накапливаются меньше;
• коррозия и гниение от избыточной влаги полностью отсутствуют;
• продолжительный срок службы пластиковых сифонов;
• стоимость такого устройства вполне демократичная.

Сифон имеет отводной патрубок, к которому подключается гофрированный или жесткий слив. Лучше выбирать сифон для мойки с большим отверстием для слива. Вполне достаточно будет диаметра 40 мм. В отличие от него, стандарт в 32 мм быстрее засоряется, в результате чего его приходится чаще чистить.

Важно: Для обеспечения возможности подключения к сливу шлангов от посудомоечной или стиральной машин, рекомендуется выбирать устройство, имеющее дополнительные отводы. Кроме сифона на кухне также может понадобиться канализационный насос. В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи

В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи

Кроме сифона на кухне также может понадобиться канализационный насос. В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи.

А о том, как самостоятельно выполнить установку фильтра для воды под мойку. также есть информация у нас на сайте.

При выборе также желательно предпочесть слив для кухонной мойки с переливом. Это обезопасит вас от переполнения раковины и затопления кухни. Если сливное отверстие мойки засорилось, то поступающая из крана вода просто будет уходить в отверстие перелива, а оттуда — в канализацию.

Если на кухне используется мойка, имеющая два сливных отверстия, то устанавливают сифон для двойной мойки. Его особенностью является наличие еще одного переходника с решеткой, а также дополнительной трубы, объединяющей оба сливных отверстия.

Подключение к водопроводу

Как установить смеситель?

Выполняя подключение мойки к водопроводу, установка смесителя возможна даже по окончании прикрепления ее к стене. Однако будет лучше, если смеситель будет монтироваться перед монтажом мойки, поскольку подключение всего необходимого производится снизу.

Порядок установки смесителя:

1. Сначала в смеситель необходимо вкрутить крепежную шпильку, либо две шпильки (в зависимости от раковины).
2. Далее устанавливаются шланги для подвода холодной и горячей воды, после чего они затягиваются посредством применения рожкового ключа. Затягивание выполняется аккуратными движениями.

Подготовка

Сначала необходимо установить раковину на её место и подключить к водопроводу. Подсоединение раковины к канализации производят только после этого.

Начинать следует с измерений и расчётов. Необходимо произвести замеры расстояния от слива раковины до канализационного стояка (по вертикали и горизонтали). Затем нужно определиться с типом и материалом сифона и труб.

Выбор сифона важен по единственной причине: он определяет дальнейшую простоту или сложность эксплуатации и чистки. Трубные сифоны выполнены в форме букв U или S и служат отличными гидрозатворами. В бутылочных сифонах скапливается много вязких стоков и твёрдых частиц. Особенно это касается кухонных систем. Но и вычистить такой сифон довольно легко.

От сифона до канализации сточные воды идут по трубам. Здесь на выбор два варианта. Пластиковая гофротруба для канализации более универсальна, её можно растянуть до нужного размера и по-разному изогнуть. Такая труба идеальна, если приходится делать подключение раковины к канализации по какой-либо сложной или нестандартной схеме.

Гладкие канализационные трубы ПВХ для наружной канализации придётся тщательно и точно отмерять, к ним потребуются различные фитинги (соединители и переходники). Придётся как следует продумать трассу от сливного отверстия раковины до выпуска канализации. Зато будет гораздо меньше проблем со сточными массами.

Важно! «Гармошка» гофрированной трубы засоряется куда быстрее, чем это происходит с гладкими трубами. Если сливные элементы будут скрыты, то особая красота не требуется. В этом случае обычно останавливаются на конструкциях из пластика

При открытых системах хозяевам часто хочется большей эстетики. Для таких случаев производятся металлические трубы с различными покрытиями. И даже здесь существуют дизайнерские решения, подчас весьма дорогие

В этом случае обычно останавливаются на конструкциях из пластика. При открытых системах хозяевам часто хочется большей эстетики. Для таких случаев производятся металлические трубы с различными покрытиями. И даже здесь существуют дизайнерские решения, подчас весьма дорогие

Если сливные элементы будут скрыты, то особая красота не требуется. В этом случае обычно останавливаются на конструкциях из пластика. При открытых системах хозяевам часто хочется большей эстетики. Для таких случаев производятся металлические трубы с различными покрытиями. И даже здесь существуют дизайнерские решения, подчас весьма дорогие.
