Как устроить систему сбора дождевой воды для последующего водоснабжения дома?

Содержание статьи:

Системы снеготаяния

С приходом холодов дождь сменя­ется снегом. Это значит, что атмос­ферные осадки нельзя будет исполь­зовать для бытовых целей. К тому же осадки станут причиной опасно­го скопления снега и наледи. Решить эти проблемы можно, установив ка­бельную систему для защиты от снега и льда. Полностью автоматизирован­ная система позволит справиться с не­удобствами, вызванными холодной погодой, как на кровлях и водостоках, так и на других наружных участках: ступенях, дорожках, рампах.

Терморегуляторы и датчики по­стоянно контролируют температуру и влажность в месте установки и в слу­чае необходимости включают или вы­ключают систему. Таким образом, по­догрев начинается перед выпадением снега и заканчивается, как только уг­роза обледенения остается позади.

Выбор кабеля и регулятора зависит от размера, типа и конструкции кров ли, а также от требований к установке. Как правило, мы рекомендуем исполь­зовать двужильные нагревательные кабели, отличающиеся повышенной стойкостью к атмосферным явлениям, типа Deviflex DTCE-30, или же саморе­гулирующиеся нагревательные кабе­ли, например Devi-lceguard-18. Для на­ружных установок, предназначенных для небольших крыш и систем водо­стоков, лучше использовать терморе­гулятор с наружным датчиком, а для более крупных установок — систему имеющую терморегулятор с комбини­рованным датчиком влажности и тем­пературы.

Кабельная система — это разумное вложение средств, ведь стоимость ре­монта кровли, водосточных труб и же­лобов, поврежденных после суровой зимы, всегда высока. Затраты на уста­новку и обслуживание системы неве­лики по сравнению с ее преимущест­вами перед устаревшими способами очистки при помощи лопат, скребков или соли.

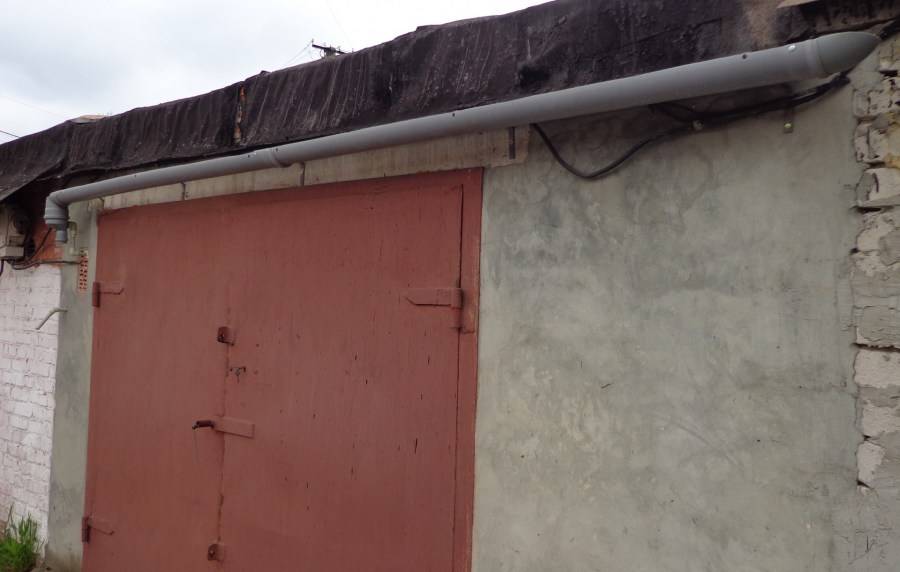

Монтаж водосточных труб

Монтаж водосточной системы делается перед кровельными работами — тогда элементы крепления можно легко прикрепить к стропилам или обрешётке кровли. Они могут также фиксироваться к специальной крепёжной доске. При креплении к обрешётке используют более длинные крюки, а если кронштейны устанавливают на доску, то следует выбрать крепёжные элементы более короткого размера.

Советуем почитать о том, как самостоятельно установить проточный водонагреватель, септик, а также о том, как сделать водопровод со скважины.

Из пластика

Многие элементы и узлы этой лёгкой конструкции можно собрать внизу и затем только поднять вверх и как следует закрепить. Для резки пластиковых элементов используют ножовку или пилу по металлу. Края выравнивают ножовкой или наждаком. Крепёжные элементы (кронштейны) при этом устанавливаются загодя.

При установке пластиковых водоотливов делаются следующие работы:

• сначала размечают места для крепления кронштейнов, при этом отступают от угла крыши 15 см. Расстояние между ними — не более 0,5 метра. Перепад высот не должен быть более 5 мм на метр. При этом также следует учесть небольшой уклон жёлоба в сторону сливной трубы. Оптимальным уклоном считается 3-5 мм на 1 метр;
• первыми крепят крайние элементы — самый верхний кронштейн и самый нижний;
• желоба из пластика устанавливают на кронштейны и соединяют друг с другом. В местах соединений должна быть полная герметичность;
• вырезают отверстия для слива;
• устанавливают сливные воронки;
• все стыки герметизируют;
• под сливной воронкой крепят хомуты для монтажа труб на расстоянии 2 метра друг от друга. Для разметки мест креплений используют отвес;
• под сливной воронкой крепят сначала наклонное колено;
• под наклонным коленом крепят трубы, соединяя их друг с другом при помощи муфт и фиксируя хомутами;
• внизу сливной трубы устанавливают отводящее колено.

Возможно, вам также пригодится знать, как построить погреб в гараже, как избавиться от грунтовых вод в подвале и как сделать освещение для загородного дома.

Металлическая система

При монтаже водосточной системы из металла выполняются следующие шаги:

• крепят кронштейны на расстоянии друг от друга не более чем 0,6 метров, с учётом небольшого уклона (2-5 мм на 1 м). В месте слива для воронки устанавливают пару кронштейнов;
• монтаж желобов. Они заводятся в пазы кронштейнов и зажимаются фиксатором. Металлические желоба обрезают до нужной длины ручной пилкой по металлу и затем обрабатывают место спила при помощи мелкого напильника. Два жёлоба соединяют внахлест на 5 см, причём верхняя часть его должна быть направлена в сторону уклона, чтобы избежать протекания;
• на края желобов, не ведущих к сливам, устанавливают заглушки и герметизируют резиновыми прокладками или герметиком;
• устанавливают сливные воронки и защитные сетки;
• к сливным воронкам крепят сливное колено;
• намечают места креплений для труб, пристраивая их сначала к сливному колену;
• установка в намеченных местах на стене хомутов;
• монтаж труб. Трубы соединяют друг с другом до необходимой длины и закрепляют хомутами, фиксируя съёмную часть хомута болтами и саморезами;
• прикрепляют к нижним концам труб сливные колена, выводящие воду с крыши в сторону от стен и фундамента.

Емкости для сбора дождевой воды

Сбор дождевой воды – это рациональный способ обеспечения дополнительного водоснабжения. Ёмкости для сбора природных осадков могут устанавливаться над землёй или заглубляться (надземные или подземные резервуары). Простейший пример подобной системы — летний душ, бак которого располагается на крыше, где на протяжении всего дня вода нагревается на солнце, становится комфортной для пользования. Более усовершенствованная система подобного сбора дождевых осадков работает аналогично, но может дополнительно включать очистительные фильтры.

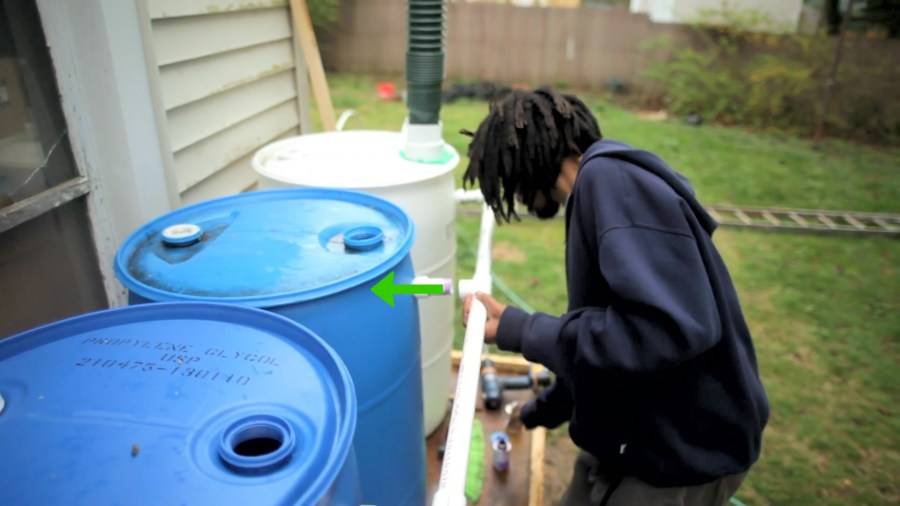

Надземная система, фото:

Надземная ёмкость чаще всего представляет собой пристенный вариант. Сегодня современные водонакопители изготавливаются с художественным подходом, они гармонично сочетаются с архитектурой дома, выглядят весьма привлекательно. Декоративные ёмкости для сбора дождевой воды могут выглядеть как античная колонна или амфора, таким образом, что с первого взгляда можно не догадаться, что это на самом деле резервуар. Вода внутрь него поступает из водостоков, а стандартный объём составляет 300-2000 литров.

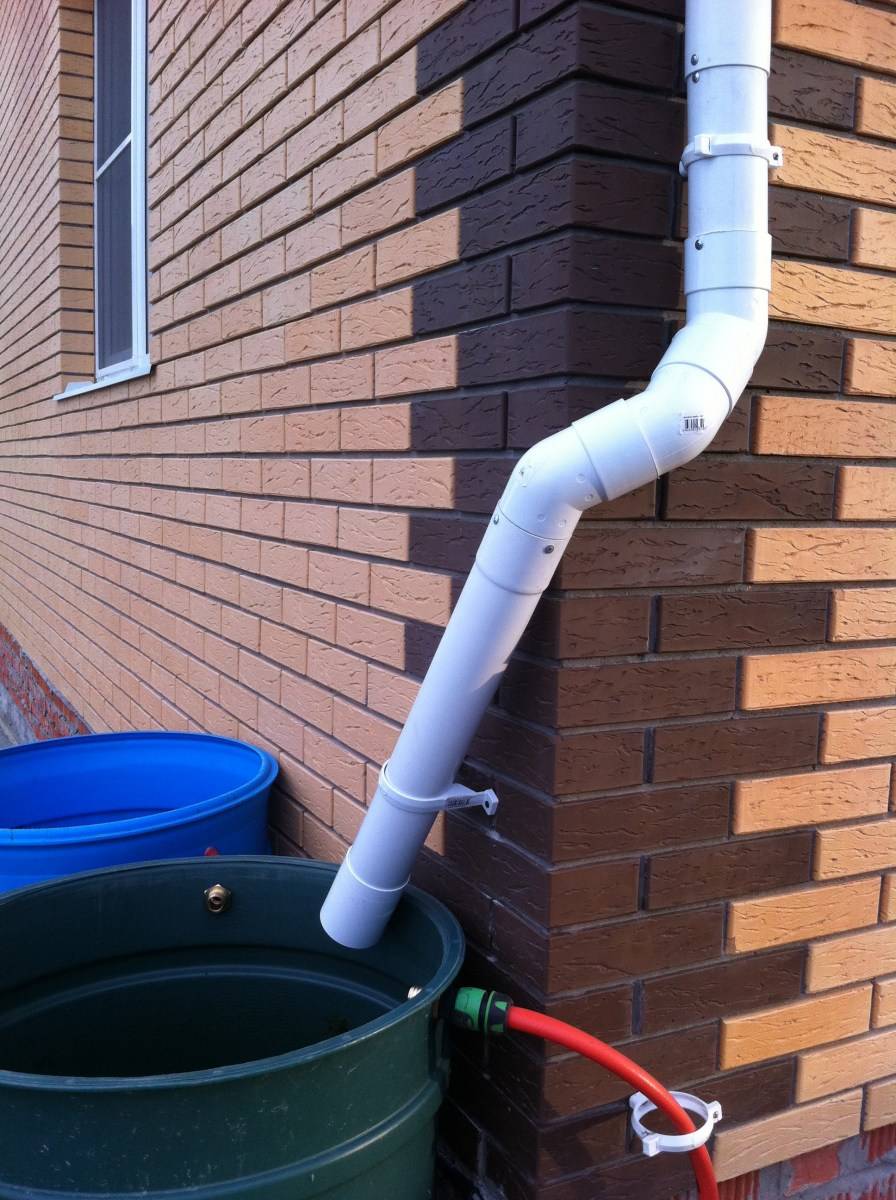

Фото пристенного резервуара:

Количество собранной воды существенно зависит от модификации крыши, типа кровельного покрытия. Если крыша имеет вальмовую или скатную конструкцию, то её угол наклона будет способствовать лучшему схождению воды к желобам, стокам. Помимо этого на подобных крышах меньше скапливается грязь, соответственно – вода будет чище. Тип кровли тоже имеет значение, например, к обычной черепице пыль пристаёт меньше. Некоторые виды кровли могут выделять химические вещества, которые вместе с осадками попадают внутрь ёмкости для сбора дождевой воды – все эти факторы следует учитывать. На плоских крышах с минимальным скатом вода задерживается дольше (собирается больше грязи), поэтому дополнительное приобретение фильтра к накопительному баку будет актуальным.

Качество воды также зависит от материала желобов, водостоков (металлические изделия будут повышать уровень железа в воде), так что пластиковые аналоги станут более уместными. Если крыша вашего дома покрыта асбестовым шифером, эксклюзивной медной черепицей или же имеет свинцовые детали, то от идеи сбора дождевых осадков лучше вообще отказаться. Это правило также относится к желобам, водостокам. А вот глиняная черепица, оцинковка, различные виды пластика, битумная кровельная черепица – наоборот, вполне уместны, даже способны сохранить чистоту дождевой воды.

Вообще желательно, чтобы резервуары были изготовлены из плотной пластмассы (светонепроницаемого полипропилена) – это лучшее решение, потому с течением времени металл не будет поддаваться коррозии. Проще говоря, система сбора воды с крыши представляет собой надземную ёмкость, расположенную у выхода водосточной трубы. На этой ёмкости имеется кран, при его открытии происходит выход воды, иногда используется водяной насос. Сам бак правильнее будет разместить в затенённом месте, чтобы прямые лучи солнца не провоцировали рост водорослей, микроорганизмов внутри. Если вы устанавливаете накопительный резервуар, не забывайте о возможном переизбытке воды. Чтобы этого не случилось, в верхнем отсеке ёмкости оборудуют отвод, который направляют в канализацию или специально обустроенную канавку.

Есть другой вариант обустройства данной системы, где требуются ёмкости для сбора дождевой воды подземные. Такой бак обойдётся владельцу немного дороже надземного аналога, водяной насос в этом случае потребуется однозначно, но вместе с тем появятся дополнительные преимущества. Зарытый под землю или установленный в подвальном помещении резервуар не будет занимать место во дворе, самих баков может быть несколько (небольшие объединяются между собой). Если у вас небольшой участок с домом, то такой вариант подойдёт вам оптимально

Важное условие для установки подземной водосборной ёмкости – низкий уровень залегания водоносного слоя. Пласт насыпной земли над баком также не должен быть больше 50 см. Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные)

Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные).

Установка подземного резервуара, фото:

Последствия появления конденсата

Постоянное присутствие влаги на поверхности сливного бака, это не только маленькая неприятность – это большая проблема, которая через несколько лет может нанести много дискомфорта для благополучного проживания семьи.

Это чревато такими последствиями:

• Ухудшается микроклимат;
• конденсат способствует возникновению коррозии на металлических элементах;
• любой косметический ремонт, выполненный дорогими материалами, будет сведен к нулю из-за длительного воздействия влаги;
• в помещении проявится плесень и грибок.

А если оставлять санузел на долгое время без присмотра, то лужи, образованные от конденсата, могут проникнуть к соседям на нижнем этаже. А это уже грозит не только испорченными отношениями с ними, но возможными финансовыми расходами на ремонт.

Создание водосточной системы для дождевой воды

С чего начать процесс создания установки водостока? Как сделать сточную систему?

Для устройства надземной системы сбора воды начать следует с расчета местоположения воронок, длины трубы, учёта наклона желоба. Следует так же подобрать накопительный резервуар, желаемого объёма. Идеальный объём не должен составлять менее 5% от количества предполагаемых осадков (средний уровень осадков отображается на сайтах местных метеослужб), иначе возможен частый перелив.

На желобе размещают воронки и трубы, расстояние между которыми не должно превышать 10 м, чтобы избежать вытекания воды через край желоба и нарушения целостности системы.

Неплохо было бы прикинуть количество осадков, подумать на какие нужды будет идти вода, на какое время её хватит. Можно установить ёмкость прямо на земле, либо использовать помост.

К резервуару для сбора воды подводится труба, по которой вода стекает в него с крыши. Практичны в эксплуатации трубы ПВХ для наружного использования.

Возможны варианты первоначальной установки. Установить сначала бак для воды, затем, от него ведётся вверх, к кровле трубопровод, либо сначала сверху спускается система водостоков, а под неё монтируется бак.

Для устройства подземной системы хранения воды система водостока остаётся прежней, но резервуар размещается под землёй, либо в подвале строений. Следует выкопать яму, которая должна быть намного больше самого резервуара. Дно, получившегося котлована желательно засыпать песком на 20-30 см.

Далее нужно разместить в яме ёмкость для хранения воды, свободное пространство вокруг неё засыпать песком. На этом этапе подвести в бочке шланги или трубы, поместить насос. Прикрыть резервуар крышкой, во избежание попадания мусора и испарения воды.

Чтобы сохранить систему водосбора до весны в надлежащем состоянии, нужно слить из ёмкости всю воду, насос обсушить и переместить в помещение. Саму пустую ёмкость плотно закрыть крышкой и закопать песком.

Что такое дренаж

Назначение дренажной канализации – сбор лишней влаги из грунта, то есть его осушение. Задача системы – не допустить избыточного повышения уровня грунтовой воды, чтобы участок не превратился в болото. Чаще всего дренаж делают на заболоченных почвах.

Проверяют уровень влажности так – выкапывают на любом участке дачи яму глубиной в полметра. Если через короткое время (без дождей) там скопилась вода, надо делать дренажную систему. В противном случае вода начнет подмывать и разрушать фундамент всех построек.

Виды дренажа

Различают поверхностные и глубинные дренажные канализации.

Первый вариант имеет два подвида:

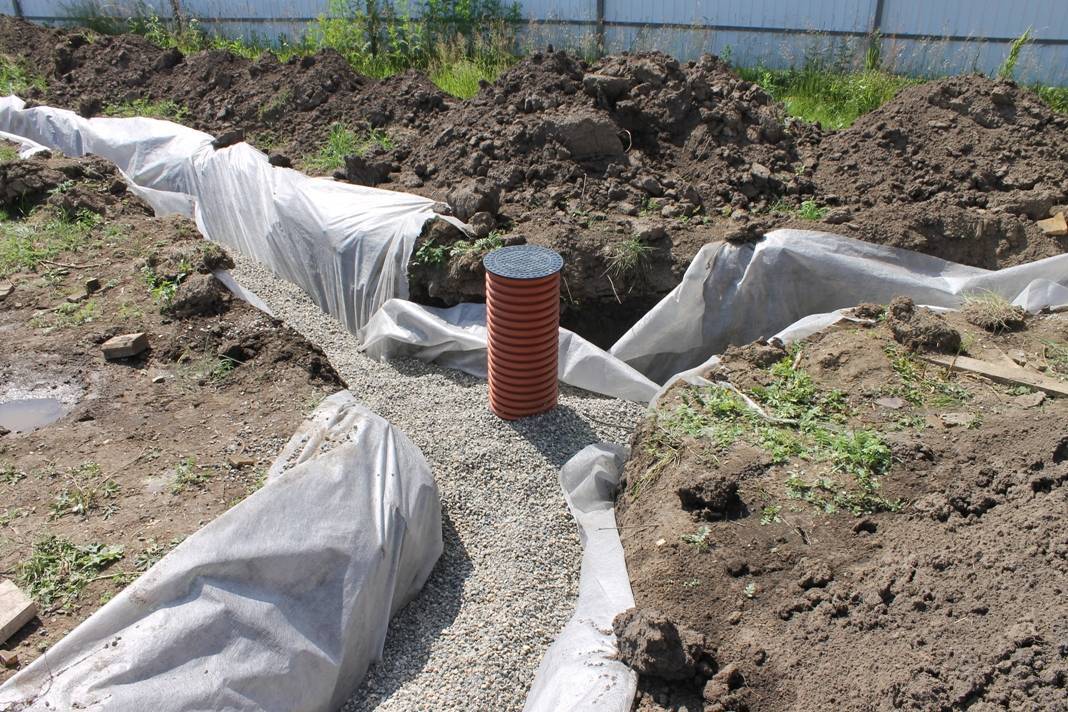

1. Линейная система. На поверхности почвы роют траншеи по всему периметру участка. В углубления стекает снеговая, дождевая вода. Сеть работает на ровных поверхностях без резкого перепада высоты. Глубина траншей до 30 см, дно и стенки засыпают мелким гравием. Достоинства – простота и оперативность обустройства. Минус – необходимость чистки канав от мусора.
2. Точечный дренаж. Самый простейший вид – оборудовать водосборники в точках обильного слива жидкости. Это могут быть водостоки, естественные заглубления в почве. Под водостоки ставят бочки, в овражках открытые емкости заглубляют в грунт.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

Для формирования поверхностного дренажа не делают никаких сложных расчетов. Систему оборудуют «на глазок».

Глубинный дренаж – сложная сеть каналов и трубопроводов, которая отводит влагу в специальные сооружения или канавы за пределами участка. Канализацию выполняют с предварительными точными расчетами в соответствии с данными геологической разведки грунта. Требуется глубинный дренаж на участках с резкими перепадами рельефа, обильным залеганием грунтовых вод на малой глубине.

 Загрузка …

Специальные водо стоки для сбора дождевой воды

Некоторые производители водосточных систем пред­лагают детали, которые спе­циально разработаны для си­стемы сбора воды. Это могут быть решетки, защищающие водосток от листьев и крупно­го мусора. Чтобы не закрывать водосток полностью, можно ограничиться барьером, поме­щенным в трубу. Для хранения воды в бочке удобны врезки, которые направляют воду в емкость, а когда она заполнит­ся — отводят воду на участок.

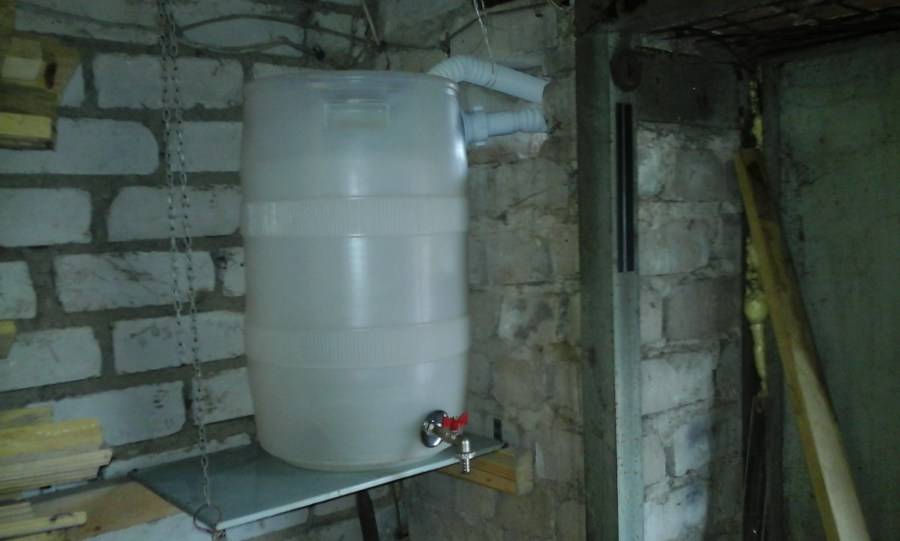

Наземные баки с дождевой водой можно разместить в доме, а имен­но в подвале. Их хорошо исполь­зовать в тех случаях, когда участок уже обустроен, а в подвале есть сво­бодное место. В помещении с ба­ками температура не должна опус­каться ниже 0°С. Наземные баки могут вмешать 750, 1 100, 1 500 или 2000 л. Ширина этих изде­лий обычно не превышает 80 см, что позволяет легко транспорти­ровать их, в том числе через дверь. Отдельные баки можно объединять в батареи, чтобы обеспечить опти­мальный объем для того или ино­го помещения и дома в зависимости от поставленных задач.

Подземные баки предпочтительнее, если в доме мало места. В данном случае необходимое ус­ловие — низкий уровень грун­товых вод. Подземные баки мо­гут иметь объем 2000 или 3000 л. Размер котлована для резервуа­ра должен быть таким, чтобы кроме него и входящей трубы вокруг поме­стился слой песка крупной фракции толщиной не менее 20 см. Тогда давление грунта на бак уменьшится. Слой земли над ним не должен пре­вышать 50 см.

Вместительность резервуара не должна быть слишком большой, чтобы в случае аварии или продол­жительных дождей накопленная вода могла уйти в дождевую кана­лизацию (если бак соединен с ней) или непосредственно на участок. Лучше все-таки соединить бак с ка­нализацией. Это делают с помощью сифона. Благодаря ему резерву­ар не только освобождается от из­лишка воды, но и получает защиту от неприятных запахов из канализа­ции. Такое соединение лучше снаб­дить специальным клапаном, ко­торый предотвратит возврат воды из канализации.

Если осадков давно не было или вода из дождевого резервуара полно­стью израсходована, его необходимо наполнить питьевой водой. Лучше всего предусмотреть автоматичес­кое наполнение водой из водопрово­да. Бак должен плотно закрываться, чтобы предотвратить размножение комаров, проникновение насекомых и мелких животных. Некоторые мо­дели резервуаров для хранения дож­девой воды имеют встроенные насос и фильтры, а также предусматрива­ют возможность присоединения до­полнительных емкостей.

Подземный бак

Размещают под землей. Самые маленькие подземные резервуары могут соединяться между собой и иметь общую емкость около 2000 литров или выполнены в виде одного цельного резервуара. Таким образом, мы получим больший резервуар, емкость которого обеспечит наши потребности. В резервуар дождевая вода попадает непосредственно из труб системы водостоков дома. Некоторые производители предлагают более продвинутые системы, которые включают в себя специальные фильтры и датчики. Это необходимо, если вы хотите использовать дождевую воду для смыва унитаза или мытья автомобиля.

Надземный бак

Собирает воду, которая также вытекает из водосточных труб. Наземные резервуары, как правило, размещены на фасаде здания. Стандартная емкость составляет от 300 до 2000 литров. Современные надземные контейнеры отвечают декоративным качествам и выполнены в соответствие с ландшафтной архитектурой. Таким образом, каждый владелец дома может легко выбрать бак, который будет вписываться в архитектуру построек.  Помните, что как надземные, так и подземные баки дождевой воды не должны быть изготовлены из металла. Дождевая вода может содержать кислоты, которые вызывают коррозию, что приведет к увеличению концентрации железа в воде. Таким образом, лучшим решением будет изделие, изготовленное из пластика.

В каких местах лучше всего установить бак?

Большую часть дождевой воды мы получаем с крыш или балконов. Также количество и качество воды зависит от типа кровли и конструкции крыши. Собрать дождевую воду легче всего со скатных или вальмовых крыш, где угол наклона более 12 град. Вода здесь не скапливается на поверхности и быстро попадает в желоба и водосточные трубы. Кроме того на крутых наклонных поверхностях скапливается меньше пыли, ила и грязи. Оптимальным покрытием крыши является традиционной черепица или мягкая кровля. К поверхностям этих кровельных материалов не пристает слишком много грязи. На плоских крышах не достигается столь хороших показателей. Они накапливают на поверхности больше примесей, которые попадают в дождевую воду. Некоторые кровельные покрытия также образуют зеленую пленку. Это явный признак того, что сбор дождевой воды для таких типов крыш не очень хорошее решение, так как вода, попадающая в резервуар, будет содержать много бактерий и загрязнений. Также большое влияние на качество собираемой дождевой воды оказывают типы желобов и водосточных труб. Здесь лучшие применять изделия из пластмасс. Стальные водосточные желоба из листового металла приводят к увеличению уровня железа в воде.

Сколько дождевой воды можно собрать за сезон?

Достаточно большой контейнер дождевой воды может вместить довольно много воды. При среднегодовом количестве осадков около 600 мм / м 2 и площади крыши 200 м 2 теоретически можно получить 120 м 3 дождевой воды. Однако на практике такого результата не получается. В периоды наиболее интенсивных осадков можно собирать лишь некоторую часть воды. Ее реальное количество за сезон может доходить до 60% осадков. В нашем случае, это составит 72 м 3 . Таким образом, за сезон можно прилично сэкономить.

Какое лучшее решение для сбора воды?

Дождевая вода, собранная в баке хорошо подходит для нужд домашнего хозяйства. Во многих случаях основным критерием ее сбора является цена емкости. Для небольшого частного дома успешно может быть использован надземный резервуар, который помещают непосредственно под водосточную трубу. Воду выбирают с помощью установленного специального крана в баке либо при помощи погружного насоса высокого давления

Следует обратить внимание на место установки резервуара, было бы лучше его разместить в тени, так как длительное освещение солнечным светом может привести к росту бактерий и водорослей.

Для более требовательных владельцев мы рекомендуем подземный резервуар. Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале

Это особенно важно в небольших дворах с плотной застройкой

Туалеты, стиральные машины или попеременное использование дождевой воды и воды из трубопровода требует более сложных конструктивных решений и может повлечь большие инвестиционные затраты.

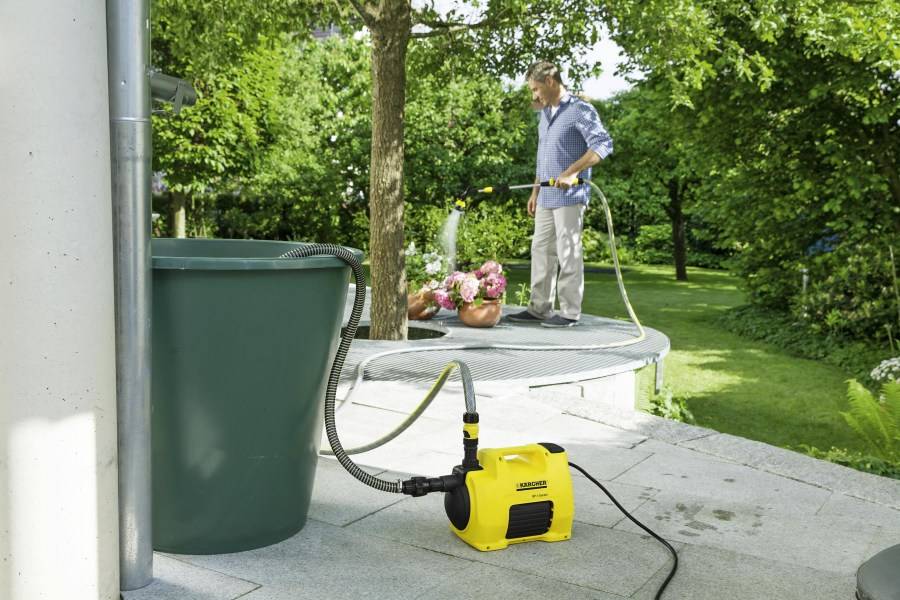

— для полива сада и огорода (дождевая вода не содержит хлора и богата кислородом);

— для стирки и уборки (мягкая дождевая вода уменьшает расход моющих средств)

— для мытья машины и смыва туалета.

Самый простой и доступный для дачника способ — это сбор воды с крыши с использованием системы из желобов, установленных по краям крыши, основного водостока и приемной тары.

Сбор дождевой воды с крыши

1. Водосточная труба

2. Бочка

3. Фильтр-сетка

4. Трубка для отвода лишней воды

5. Ливневая канализация

6. Садовый кран

Тара для приема дождевой воды должна быть хорошо очищена и иметь крышку. Самый простой и распространенный материал — это двухсотлитровые бочки из-под различных горюче-смазочных материалов

При подготовке такой тары необходимо соблюдать меры предосторожности. Верх такой тары срезают, после неоднократного промыва бочки от остатков содержимого, после удаления верха — внутренности прокаливают паяльной лампой, затем зачищают наждачной бумагой и еще раз промывают. После среза верхней части бочки, края обрабатывают грубым напильником и отшлифовывают

Затем снимают размер диаметра тары и изготавливают крышку из дерева с уплотнительным кольцом

После среза верхней части бочки, края обрабатывают грубым напильником и отшлифовывают. Затем снимают размер диаметра тары и изготавливают крышку из дерева с уплотнительным кольцом.

Непрезентабельный вид такой тары устраняется путем покраски под цвет или фон дачного домика. Наиболее продвинутые умельцы делают сбоку бочки сливной кран — полезный дополнительный элемент, если надо помыть руки, не занося мыло или другие средства гигиены во всю емкость. Необходимость плотной крышки диктуется мерами защиты воды от попадания в нее комаров, пауков, бабочек и прочей жужжащей братии. В период сбора воды верх бочки закрывайте москитной сеткой, таким способом вы избавите себя от последующего вылавливания листьев и прочего мусора, занесенного со двора или смытого с крыши водяным потоком.

Совет!

Насос следует почистить и убрать на хранение в теплое помещение. Для защиты емкости от промерзания крышку засыпают сверху песком.

Пить такую воду не рекомендуется без специальной обработки, которая заключается в кипячении и хлорировании с помощью специальных таблеток, которые продаются в аптеках.

Система сбора дождевой воды в подземный резервуар

1. Кровля — место сбора дождевой воды.

2. Водосточный желоб.

3. Фильтр.

4. Резервуар.

5. Труба для отвода избытка воды.

6. Канализация.

7. Насос.

8. Дождевой «водопровод»

9. Садовый кран.

При строительстве дачного дома выводите водосточные трубы на задний двор. Желательно устанавливать их высоту от земли в соответствии с высотой тары для сбора воды. Если на участке имеется сарай или технический домик для инвентаря, также оборудуйте его системой сбора воды, это не займет много времени, а конечный результат, полная бочка чистой воды, всегда пригодится настоящему дачнику. Поливая цветы или участки огорода с любимой растительностью, не придется носиться со шлангом по участку, чтобы добраться до клумбы. Легче наполнить лейку дождевой водой и полить цветы. опубликовано econet.ru

Последствия конденсата на сливном бачке

Если при возникновении капелек воды на бачке унитаза не предпринять срочных мер, тогда под сантехническим оборудованием появится лужа с неприятным запахом.

В будущем это приведет к следующим последствиям:

• повышение влажности в санузле;
• возникновение плесени и грибков;
•  появление неприятного запаха сырости;
• сантехника будет подвергаться коррозии, из-за чего заржавеет и потеряет привлекательный внешний вид;
• образование ржавчины и коррозии, постепенное разрушение канализационного трубопровода;
• бак и его болты начнут ржаветь, придут в негодность и потребуют замены;
• гниение материалов пола и потолочного перекрытия, что может вызвать частичное разрушение перекрытий.

Проблема образования конденсата в санузле, на первый взгляд, может показаться несущественной, но при длительном игнорировании этого явления возможно проявление серьезных последствий.

Сырость, черная плесень, неприятный аромат, дискомфорт и жалобы проживающих снизу соседей на появления пятен на потолке — результаты непрерывного конденсата на поверхности сливного бачка вашего унитаза.

Из-за постоянного конденсата в санузле трубы поддаются коррозии и ржавеют, что впоследствии приводит к их разрушению и протеканию

Помимо коррозии труб, бывает более серьезная проблема. Если длительное время игнорировать образование луж на полу, то под воздействием влаги происходит постепенный процесс гниения напольных материалов.

В результате вода просачивается ниже, провоцируя процессы гниения материалов на потолочном перекрытии проживающих ниже соседей. Сначала на потолке будут наблюдаться сырые разводы. В будущем возможно разрушение перекрытия между квартирами.

Если у вас отпотевает сливной бачок унитаза, необходимо незамедлительно принимать кардинальные меры. Методы борьбы с неэстетичным конденсатом зависят от причин его образования.
