Хранение газовых баллонов: законодательная база, правила и условия хранения, соблюдение требований безопасности и сроков эксплуатации

На что обратить внимание при выборе

Как и любое функциональное изделие, шкаф для газовых баллонов требует всестороннего анализа с точки зрения потребительских свойств. Поэтому при выборе следует руководствоваться следующими правилами.

Проверка на соответствие требований к объему и количеству мест хранения

Необходимо удостовериться, что заявленные характеристики шкафа для хранения газовых баллонов соответствуют действительности. Это относится, в первую очередь, к его вместимости а также, габаритам.

Сам по себе объём может ничего не означать, поскольку существует несколько типоразмеров баллонов, отличающихся по высоте. Поэтому, например, два шкафа одного и того же объёма могут быть использованы для хранения разного числа разных емкостей с газом. Если вам необходим шкаф для двух газовых баллонов – это необходимо сразу же оговорить с производителем или продавцом.

Соответствие необходимым функциям безопасности

Основное предназначение шкафа – повышение безопасности при эксплуатации баллона. Поэтому необходимо удостовериться, что прочность конструкции, в частности, толщина стенок, соответствует необходимым нормам (не менее 1,0 мм). Петли, на которых ходит дверца, должны быть достаточно прочными и не иметь люфтов или прогибов внутрь или наружу.

Конструкция подвижных частей (дверцы и замка) должна быть такой, чтобы дверцу было проблематично выломать при помощи ломика или фомки или «продавить» внутрь конструкции. Это позволяет сразу проверить его не только на прочность при взрыве, но и на его противодействие взлому со стороны злоумышленников.

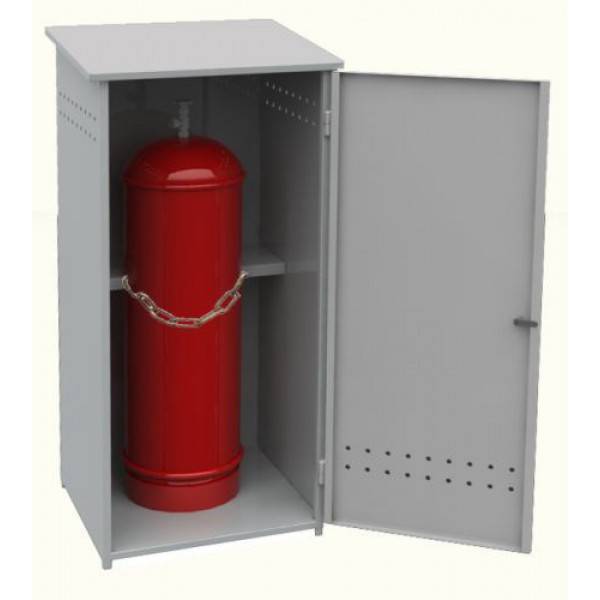

Не лишним будет наличие внутри дополнительных средств безопасности. Например, специальной цепочки, удерживающей ёмкости с газом. Конструкция замка должна быть простой и вместе с тем надёжной. Его должно быть проблематично открыть без применения специальных технических средств.

Поддержание рабочего состояния баллонов

Шкаф должен защищать содержимое не только от злоумышленников, но и от неблагоприятных условий окружающей среды. Следовательно, необходимо удостовериться, что эти функции выполняются в полном объёме и производитель об этом позаботился.

Поскольку, практически все изделия поставляются в разобранном виде (они так и называются: ШГР – шкаф газобаллонный разборной), необходимо удостовериться в том, что после сборки функции пыле, грязе и влагозащиты будут выполняться. При этом нужно проверить качество сборки шкафа под газовый баллон, степень подгонки элементов его конструкции и отсутствие возможных щелей. Дополнительным плюсом будет наличие резиновых или силиконовых уплотнителей, препятствующих дребезжанию при ветреной погоде.

Следует обязательно удостовериться, что конструкция имеет подставку, то есть уровень нижней стенки не лежит на поверхности, а приподнят над ней на несколько сантиметров. Обязательным требованием является наличие вентиляционных отверстий, расположенных в полу или внизу боковых стенок, однако их расположение может быть различным: иногда отверстия в днище предпочтительнее, нежели боковые.

Долговечность и эстетические вопросы

Поскольку шкафчик изготовлен из сплавов железа, защита его от коррозии является важным вопросом

Следовательно, при его выборе следует уделить внимание качеству покраски изделия. Поверхность металла должна быть покрыта ровным слоем краски, без каких-либо вспениваний, сколов. На ней не должно быть царапин или ржавчины. Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи

Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет

Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи. Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет.

Выбор сварочного оборудования

Сварку шкафа под баллоны будем производить на постоянном токе прямой полярности, поэтому выбираем в качестве источника питания сварочной дуги (ГОСТ 13821- 77) выпрямитель марка ВД-306. Выпрямитель дуговой однопостовой, номинальный сварочный ток которого 315А, номер модификации 1. Выпрямитель предназначен для питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов постоянным током. Он изготавливается с механическим трансформаторным регулированием и благодаря простате конструкции, надежности и легкости обслуживания широко применяется. Изменение силы сварочного тока в этом выпрямителе обеспечивается с помощью «переключателя диапазонов». Плавное регулирование в пределах диапазона осуществляется путем перемещения катушек вторичной обмотки ходовым винтом. Выпрямитель мост состоит из шести кремниевых вентилей В200. Вентиляция для охлаждения вентилей – воздушная, принудительная. Нормальная работа вентиляции контролируется ветровым реле. Сварочное оборудование должно быть укомплектовано в соответствии с паспортами, налажено и смонтировано по инструкции предприятия — изготовителя. Колебания напряжения питающей сети, к которой подключено сварочное оборудование, допускается не более ±5% от номинального значения. Источники питания должны быть в исправном состоянии и снабжены исправными контрольно-измерительными приборами амперметром, вольтметром. Электрические кабели (высокого и низкого напряжения) должны иметь Надежную изоляцию и должны быть снабжены клеммами или муфтами для надежного их подключения к источнику питания, держателю и массе.

Оборудование для резки

Для резки выбираем кислородно – пропановый резак РЗП-02 с Увеличенным размером инжектора и выходных шлицов для значительного повышения устойчивости работы резака. Редуктора Для кислорода выбираем редуктор баллонный кислородный одноступенчатый БКО-50-12,5. Он предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа Для пропана выбираем редуктор баллонный пропановый одноступенчатый БПО-5-3. Он предназначен для понижения и регулирования давления газа – пропана, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа.
Рукава

• для кислорода– диаметр внутренний 9,0 мм, рукав предназначен для подачи кислорода к аппаратуре газоплазменной обработки металла. Соответствует ГОСТ 9356-75. — для пропана — рукав ацетиленовый с внутренним диаметром 9,0 мм, рукав предназначен для подачи ацетилена/пропана к аппаратуре газоплазменной обработки металла. Соответствует ГОСТ 9356-75
• для пропана – рукав ацетиленовый с внутренним диаметром 9,0 мм, рукав предназначен для подачи ацетилена/пропана к аппаратуре газоплазменной обработки металла. Соответствует ГОСТ 9356-75.

Основные требования к хранению

Баллоны со сжиженным газом широко применяются в быту, а также в промышленной и строительной отрасли. При хранении взрывоопасного вещества в различных местах должны соблюдаться основные требования безопасности, которые позволят предотвратить возникновение несчастных случаев, как в домашних условиях, так и на производстве.

В быту

Для хранения сжиженного газа в бытовых условиях используются цельные сварные баллоны из металла. Емкость их обычно составляет 50 литров, но есть небольшие сосуды объемом 5,27 литров.

В быту используются баллоны, наполненные бутаном, пропаном и их смесью. Хранить их необходимо только с соблюдением таких установленных норм безопасности:

1. Не допускается сберегать газовые баллоны в квартирах, включая лоджии и балконы и жилых домах. Также запрещено оставлять на хранение емкости с горючим наполнением на лестничных площадках, в чердачных и подвальных помещениях.
2. Резервуар со сжиженным газом должен сохраняться на огнеупорной плоскости. Чтобы избежать случайного падения баллона рекомендуется располагать его в вертикальном положении.
3. Емкость с газом необходимо держать в местах, защищенных от прямых солнечных лучей. Не допускается оставлять баллоны возле открытого огня, тепловых приборов, открытой электрической проводки.
4. Резервуары, наполненные сжиженным газом должны сохраняться в нежилых пристройках, сооруженных из негорючих материалов. Допускается расстояние от входа в здание или его подвальные, цокольные помещения более 5 метров.

В местах хранение баллонов с газом необходимо разместить на виду табличку, предостерегающую о размещении опасного вещества.

На предприятии

В промышленных сферах могут использоваться баллоны со сжижением и техническим газом. Емкость резервуара может составлять как до 50, так и свыше 100 литров. Хранение баллонов на предприятии должно выполняться согласно представленным требованиям:

1. Допускается сберегать емкости с газом в специальных отведенных для этих целей помещениях или просто на открытом воздухе. В любом случае резервуар должен быть полностью защищен от лучей солнца и атмосферных осадков.
2. Места хранения баллонов с газом должны располагаться на расстоянии 100 метров от зданий общественного типа и не меньше чем 50 метров от жилых домов. Также между складами следует соблюдать дистанцию более 20 метров.
3. В одном складском помещении допускается хранение баллонов только с одним видом газа. Располагать вместе емкости со сжиженной смесью и кислородом достаточно опасно.
4. Заполненные газом баллоны с установленными башмаками хранятся в вертикальном положении. Чтобы не допустить случайного перемещения емкостей нужно устанавливать их в специальные опорные гнезда или защищать барьерными сооружениями, которые должны быть изготовлены только с огнеупорных материалов.
5. Все нагревательные приборы, включая радиаторы и отопительные агрегаты должны находиться на более чем 1 метр от газовых баллонов. Расстояние от тепловых источников с открытым огнем – свыше 5 метров.
6. В складских помещениях, в которых сберегаются баллоны с горючим веществом, должна обязательно быть качественная искусственная вентиляция.

Хранение газовых баллонов на предприятии

В помещениях хранения емкостей с газом должна присутствовать инструкция и оповещающая про опасность сберегаемого вещества информация. Все плакаты и таблички следует размещать на виду.

На строительных объектах

В процессе сооружения зданий часто требуется выполнение огневых работ с помощью газовых баллонов. Правила хранения горючих смесей на строительной площадке совпадают с требованиями безопасности на предприятиях и в бытовых условиях.  Но есть некоторые дополнения, которые относятся к строительной сфере:

1. Если нет специальных складских помещений, то хранить баллоны можно в полузакрытых или открытых местах без доступа солнечных лучей и на соответствующем расстоянии от нагревательных приборов. Допускается размещение емкостей с газов в специальных шкафах из не горючего материала на огнестойкой поверхности.
2. При хранении баллонов следует исключить попадание на них солнечных лучей, также не допускается соприкосновение емкости с горючим с различными строительными материалами, особенно пропитанными жирными веществами.
3. Вместе с баллонами, наполненными сжиженным газом нельзя сберегать емкости с другими веществами, а также запрещается совместное хранение полных и пустых резервуаров.

Хранить газовые баллоны на строительных объектах нужно подальше от солнечного света

Обязательно следует возле участков складирования емкостей с горючим веществом устанавливать таблички с надписями – «Взрывоопасно», Не курить», « Осторожно! Газ»

Если у вас дача

Здесь работает тот же свод критериев, что и для частного дома, но есть некоторые нюансы.

Согласно правилам установки газового баллона на даче необходимо:

1. Располагать сосуды за пределами жилых построек в сооружениях из невоспламеняющихся материалов под кожухами, которые изолируют верхний участок редуктора, либо в специальных шкафах.
2. Минимальная удалённость от входа в дом, подвал или цоколь – 5 м.
3. У шкафов и специальных сооружений должны быть рабочие замки, вентиляция и табличка «Огнеопасно! Газ».
4. Наличие надписи «Огнеопасно. Ёмкости с газом» у входа.
5. Максимальное количество баллонов в одновременном пользовании – два.

Если дача выстроена из дерева, то для неё также применимы правила установки газового баллона в деревянном доме:

1. Максимальный литраж – 10 л.
2. Размещение только в помещениях с газопотребляющей техникой.
3. Стены в этих помещениях желательно покрывать негорючими материалами, например асбестовым листом.

Что касается схемы установки газового баллона на даче, то здесь действует та же схема, что и для частного дома. Но если здесь устраивается летняя кухня, план получается следующим:

Материалы изготовления

В качестве материала изготовления применяется листовая сталь толщиной от 1 до 1,5 мм. Это может быть и большая толщина, но она приводит к значительному утяжелению конструкции. Чтобы предотвратить коррозию, а также придать шкафу для баллонов с газом более эстетический вид, его окрашивают полиэфирной (или порошковой) краской. Такая покраска обеспечивает хорошее сопротивление воздействию всех факторов атмосферы: температуры и влажности.

Баллоны с пропаном окрашивают в красный цвет, баллоны с другими газами в “свои” цвета; например, кислород – голубой, гелий – коричневый и так далее. Иногда шкаф окрашивается в тот же цвет, что и баллоны, находящиеся в нём. На шкафах с опасными газами, размещают предупреждающие знаки, с инертными газами – пишут их названия.

Материалы изготовления

В качестве материала изготовления применяется листовая сталь толщиной от 1 до 1,5 мм. Это может быть и большая толщина, но она приводит к значительному утяжелению конструкции. Чтобы предотвратить коррозию, а также придать шкафу для баллонов с газом более эстетический вид, его окрашивают полиэфирной (или порошковой) краской. Такая покраска обеспечивает хорошее сопротивление воздействию всех факторов атмосферы: температуры и влажности.

Баллоны с пропаном окрашивают в красный цвет, баллоны с другими газами в “свои” цвета; например, кислород – голубой, гелий – коричневый и так далее. Иногда шкаф окрашивается в тот же цвет, что и баллоны, находящиеся в нём. На шкафах с опасными газами, размещают предупреждающие знаки, с инертными газами – пишут их названия.

Назначение и особенности

Установка емкостей для хранения газа, большей части газобаллонного оборудования внутри помещений не рекомендуется. Иногда это допускается, но необходимо, чтобы высота потолков была не ниже 2,2 метра, и в помещении обязательно форточки для проветривания.

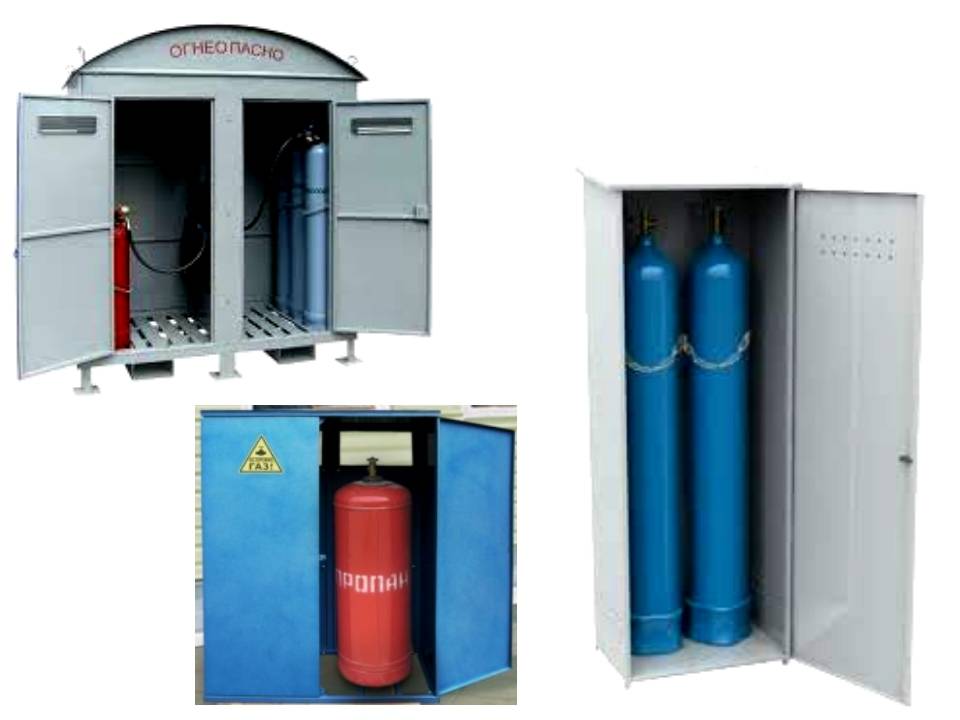

В таком случае шкафы для газового баллона уличные выполняет сразу несколько функций:

• защищает ёмкости с газом от всех видов солнечного излучения: от инфракрасного (теплового) до ультрафиолетового;
• является дополнительным уровнем защиты от злоумышленников, решивших похитить газобаллонное оборудование;
• защищает окружающих от возможных последствий детонации ёмкости с газом – как от открытого пламени, так и от осколков;
• защищает газобаллонное оборудование от механических повреждений и от влаги;
• служит удобным местом хранения.

Конструкция шкафчика может быть одностворчатой или двустворчатой, дверцы которой запираются на замок. Подобного рода конструкция ограничит доступ посторонних к оборудованию. Аналогично шкаф для двух газовых баллонов может иметь одно или двухдверное исполнение.

Отверстие для газовой магистрали (шланга) традиционно располагается на задней стенке шкафа; иногда оно может размещаться на боковой стенке. В некоторых случаях производится частичное выдавливание отверстий на всех трех стенках, и потребитель сам выбирает, через какое из них он будет заводить шланг.

Шкаф имеет специальные отверстия для вентиляции, расположенные в его верхней и нижней частях. Они нужны для предотвращения скоплений газа в случае утечки. Петли дверцы располагают внутри шкафа. Шкаф может располагаться на возвышении, выполненном в виде стоек, специальных подставок или ножек.

Шкафы для хранения газовых баллонов небольших размеров могут быть как цельными, так и разборными. Более крупные шкафы в основном представляют собой разборную конструкцию. Их проще транспортировать, а процесс их сборки довольно прост.

Популярные производители газовых баллонов

Среди многих производителей баллонов следует выделить российскую марку «Sledopyt». Здесь предлагают два вида газовых баллонов с резьбовым и цанговым подключением — для всесезонной смеси и зимней. Американская фирма Jetboil поставляет на рынок картриджи, наполняемые пропаном и изобутаном, которые можно использовать зимой.

Мобильные газовые баллоны выпускает торговая марка из Южной Кореи Tramp. Заправляют их всесезонным газом. Подключение — резьбовое и цанговое

Французская компания Campingaz выпускает всевозможные приборы, укомплектованные газовыми баллонами. Тип соединения у них цанговый, клапанный или прокольный. Primus — выпускает газовые картриджи нескольких видов. Подключение во всех резьбовое.

Композитные сосуды хорошего качества поставляет чешская марка Research. В комплектацию входят специальные вентили, предохраняющие емкость от перенаполнения. Все эти баллоны взрывобезопасны.

Организация рабочего места сварщика

Организация рабочего места на предприятии есть совокупность организационных, технологических и санитарно-гигиенических мероприятий, обеспечивающих наиболее целесообразное использование рабочего времени, производственных навыков и творческих способностей каждого члена коллектива, способствующих устранению тяжелого ручного труда, неблагоприятных воздействий окружающей среды на организм работающего, снижение травматизма. Правильная организация рабочего места сварщика способствует не только повышению производительности труда и качества сварки, но и обеспечению безопасных условий работы, снижению травматизма и несчастных случаев. В зависимости от габаритов свариваемых изделий и характера производства рабочее место сварщика может быть расположено либо в специальной кабине, либо в цехе или непосредственно на сборочном объекте. Размеры кабины должны быть не менее 2х2 м. Стены кабины делают высотой 1,8-2 м. Для лучшей вентиляции между полом к нижним обрезом стенки оставляют просвет 150-200 мм. В качестве материала для стен кабины можно использовать тонкое железо, а также фанеру, брезент, прочитанные огнестойким составом, или другие огнестойкие материалы. Каркас кабины делают из металлических труб или уголковой стали. Дверной проем кабины обычно закрывают брезентовым занавесом, укрепленным на кольцах. Как указывалось выше, для окраски стен кабины рекомендуется применять цинковые белила, желтый крон, титановые белила, которые хорошо поглощают ультрафиолетовые лучи. Окраска сварочных цехов и кабин в темные цвета не рекомендуется, так как при этом ухудшается общая освещенность места сварки. В тех случаях, когда сварочные работы приходится выполнять на открытых участках цеха, места сварки со всех сторон надо огораживать щитами или ширмами. Наружные стороны таких оградительных устройств рекомендуется окрашивать в яркие цвете (лучше в виде «зебры»), чтобы они лучше просматривались

Чтобы предупредить посторонних лиц об опасности, на таких щитах надо делать крупными буквами надписи: «Осторожно, идет сварка»!

В организации сварочных работ важное значение имеет правильное размещение оборудования. Многопостовые агрегаты и установки, состоящие из нескольких сварочных агрегатов, располагают в отдельном помещении или на площади общего производственного помещения, огражденной постоянными перегородками высотой не менее 1,7 м. Сварочные преобразователи при работу создают шум, оказывающий вредное действие на нервную систему человека, вызывая понижение внимания и снижение работоспособности. По этой причине все сварочные преобразователи надо изолировать в помещение цеха или вынести их за пределы производственного помещения, огородив со всех сторон и укрыв от атмосферных осадков.

По этой причине все сварочные преобразователи надо изолировать в помещение цеха или вынести их за пределы производственного помещения, огородив со всех сторон и укрыв от атмосферных осадков.

Обустройство места для газового баллона

Шкаф может иметь одностворчатую или двухстворчатую дверцу, запирающуюся на замок. Он предотвратит несанкционированный доступ к оборудованию.

На задней стенке (иногда ещё и на боковой) имеется отверстие для шланга, проводящего газ в помещение (на кухню). Наилучший вариант шкафа – двухместный. Он позволяет хранить сразу два баллона: рабочий и запасной.

В случае если в основной ёмкости газ закончится, можно переключиться на запасной баллон, обеспечивая бесперебойную подачу топлива.

При подключении посредством шланга необходимо использовать металлизированное изделие (прошедшее сертификацию), специально предназначенное для газа.

В нижней части должны быть вентиляционные решетки. Иногда вместо них делают вентиляционные щели в верхней или нижней части стенок, дверцы. Внутри имеется цепь, служащая для закрепления баллона.

Дверные петли должны быть скрыты внутри корпуса. Существуют модели с ножками или без. Шкафы бывают:

• стационарными;
• переносными.

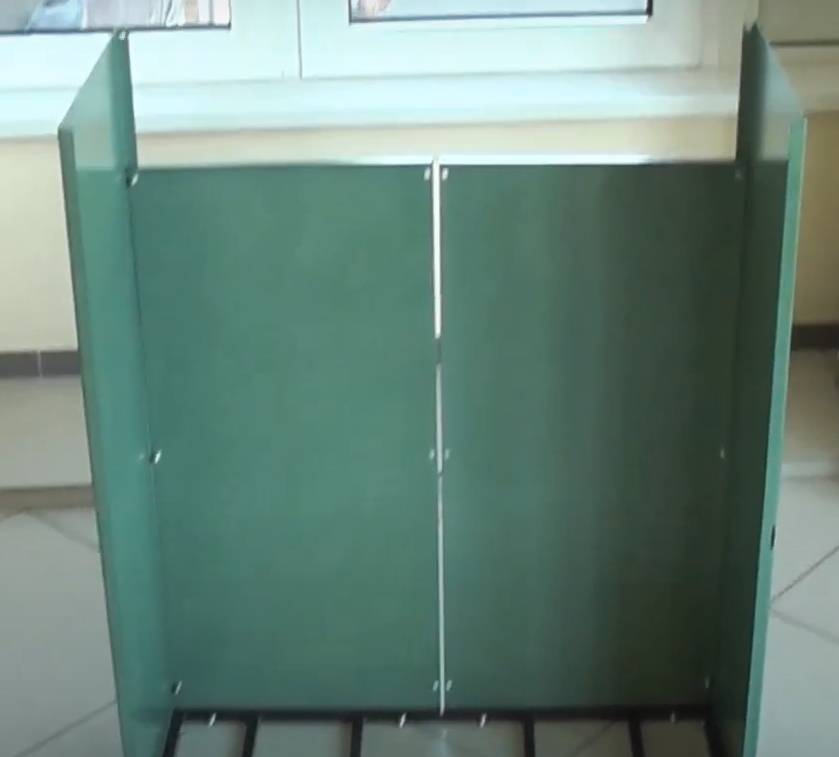

Обычно шкаф поставляется в цельнометаллическом виде, т.е. неразборном. Однако есть варианты, когда этот тип оборудования производитель предлагает в виде разборной конструкции.

Это значительно облегчает транспортировку. К примеру, подобный шкаф, рассчитанный на пятидесятилитровый баллон, в разобранном виде можно перевезти на багажнике легкового автомобиля (или в прицепе).

Сборка представляет собой элементарный процесс и не вызывает затруднений.

Изготовление ящика в домашних условиях

Если вы хотите сэкономить пару тысяч рублей и более, ознакомьтесь с пошаговой инструкцией, как возможно собрать шкаф своими руками. Все что понадобиться – пара сноровистых рук, необходимые при работе инструменты:

• определитесь с типом конструкции задуманного изделия, для этого нужно рассчитать его вместимость, в зависимости от количества входящих в него резервуаров;
• начертить подробный план с описанием конкретных параметров, таких как: высота, ширина, глубина;
• определиться с материалами, которые бы отвечали требованиям по монтажу подобного рода конструкций;
• составить бюджет.

После того, как все предварительные процедуры соблюдены, нельзя сбавлять оборотов, следует приступить к непосредственной сборке самого хорошего шкафа в вашей жизни:

• сварка каркаса из стальных уголков, наш совет — создавайте дополнительные ребра жесткости, оборудование должно быть надежным;
• крепление поддона для баллонов;
• обшивка конструкции листами из металла;
• просверлите отверстия под рукав для подачи газа, спланируйте где его разместить, сзади или сбоку;
• к следующему шагу стоит отнестись крайне серьезно, изготовьте вентиляцию, состоящую из ряда отверстий диаметром от 1 cm, отстоящих друг от друга на 7-8 cm, количеством не меньше 16 с каждой стороны;
• смонтируйте крепления, которые будут жестко фиксировать баллоны внутри ящика, как правило, это цепь либо хомут;
• приварите дверные петли, надежный замок.

Для работы вам понадобится аргоновая и электросварка, шлифовальная машина, рулетка, дрель, сверла по металлу. После окончанию сборки следует покрыть изделие внутри, снаружи полимерной краской, установить шкаф в выбранном месте, надежно закрепить.
