Скважина своими руками. подробно о сложном

Раскачка воды

Для получения нужного количества воды нужно либо вскрывать водоносный пласт, либо раскачивать ее. При вскрытии пласта питьевая вода идет в течение первых суток, но такой процесс требует малогабаритного бурового оборудования.

Вскрытие может быть прямым и обратным. В прямой методике воду закачивают в обсадную трубу и выкачивают из затрубного пространства буровой раствор. При обратном вода идет самотеком, а раствор выкачивают из ствола.

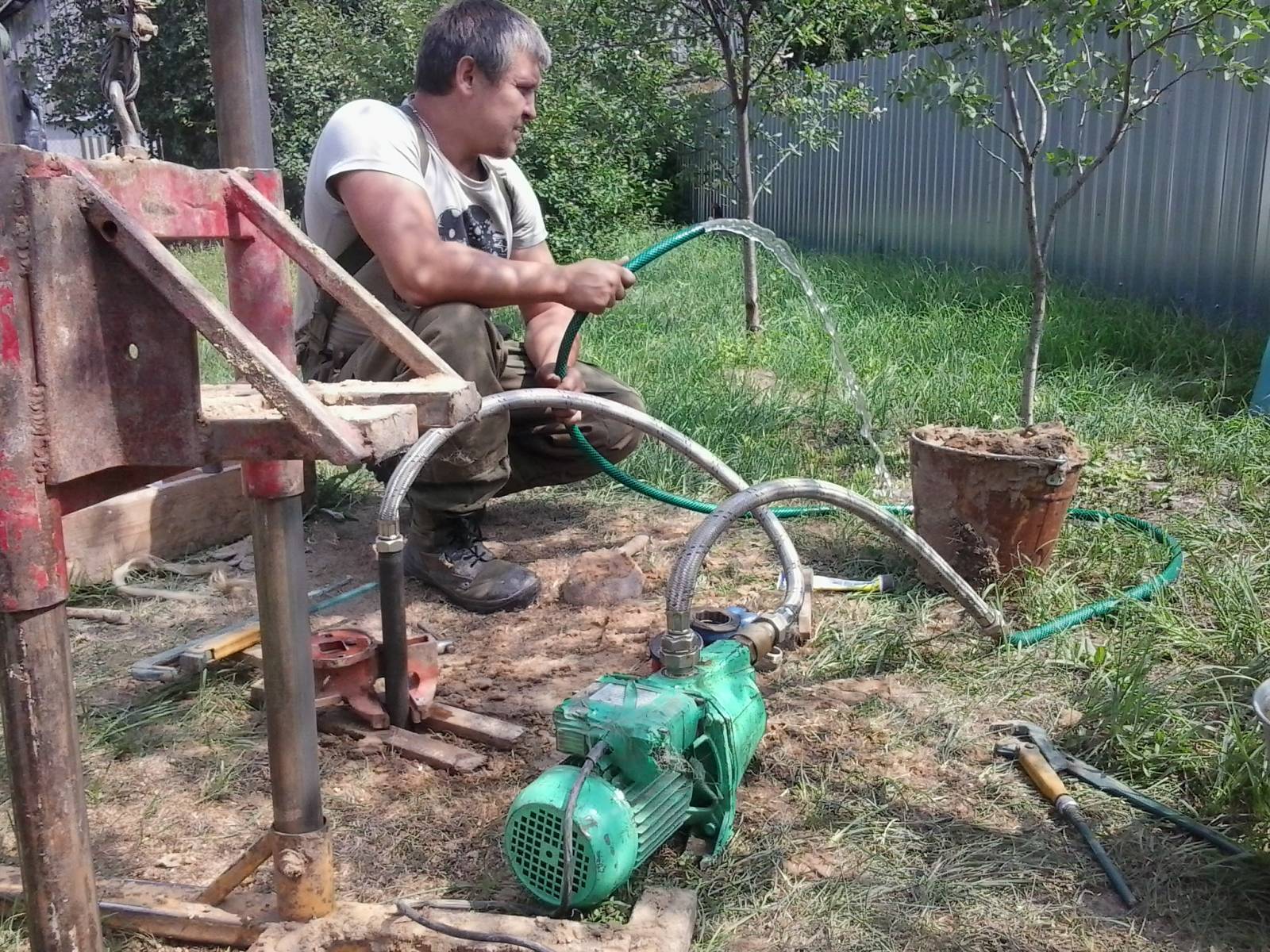

Раскачка занимает два-три дня погружным центробежным насосом, так как вибрационный быстро забивается илом.

Воду откачивают каждый раз при покрытии насоса. Перед включением насос поднимают и опускают на тросе для поднятия ила. Раскачивая, подсыпайте гравийную засыпку, так как она будет оседать.

Когда прозрачность воды поднимется до полуметра, раскачка считается оконченной. Опустите в воду эмалированную тарелку или крышку белого цвета – края ее должны быть видны при строго вертикальном наблюдении.

На этом создание скважины окончено. Далее она оснащается фильтром, автоматическим насосом и прочими устройствами для подачи и очистки воды.

Видео по теме: Добурились до воды

https://youtube.com/watch?v=4vxUTZDVNBQ

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Ремонт гидроаккумулятора

К неисправностям насосной станции для дома относится и нерабочее состояние гидробака. Начнем с того, что это стальной бак, внутрь которого установлена резиновая мембрана в виде груши. Именно в нее и попадает вода. Между грушей и стенками корпуса гидроаккумулятора находится воздух под давлением 1,5 атм. При увеличении объема груши увеличивается и давление воздуха, которое выталкивает воду, создавая напор в водопроводе при выключенном насосе.

Итак, о возможных неисправностях гидробака насосной станции.

• Самое простое – это может произойти утечка воздуха. От этого насос будет часто включаться и выключаться. Проверить можно так: снимается задняя крышка из пластмассы, на ниппель устанавливается манометр, которым определяется давление. Эту процедуру надо делать при пустом баке. Если давление намного ниже 1,5 атм, то надо воздух накачать в мембрану. Это можно сделать обычным насосом через ниппель.
• Самое сложное – это порвалась мембрана для насосной станции. Поэтому ее придется заменить. Кстати, определить, что она порвалась, очень легко. Нужно открыть ниппель, и если из него полилась вода, то причина ясна.

В ремкомплект для насосных станций мембрана не всегда входит. Поэтому ее надо выбирать по паспортному объему гидроаккумулятора. После чего можно переходить к замене.

Для этого надо открутить шесть болтов передней крышки гидробака. Она легко снимается, а под ней и располагается груша. Она просто вытаскивается из емкости, после чего надо просто установить на ее место новую. Крышка устанавливается на место и прикручивается все теми же болтами. После чего необходимо закачать воздух внутрь бака. Это делается с задней стороны через ниппель. Давление отслеживается манометром, установленным у передней крышки.

Замена мембраны

Выбор места для бурения скважины

Чтобы загородный участок был постоянно с водой необходимо правильно определить месторасположения скважины. Просто пробурить ствол в любом удобном месте не получится. Если не хватает собственных знаний, то лучше воспользоваться услугами специалистов, которые имеют все необходимое оборудования для проведения геологических исследований и помогут понять где и как правильно пробурить скважину.

Участок для бурения скважины следует выбирать в согласовании с объектами, находящимися на территории усадьбы. Необходимо учесть также постройки, уже имеющиеся у соседей и которые они планируют в будущем. При этом скважина должна быть расположена в удобном месте, чтобы без проблем производить ремонт в случае необходимости.

Необходимо понимать, что основная задача бурения – получить постоянный источник качественной воды, пригодной не только для полива, но и для приготовления пищи. Независимо от того бурите вы на глубине 30 метров или 100, есть большой риск засорения скважины при попадании стоков по наружным стенкам обсадной трубы или при затоплении приямка.

По этой причине правильно бурить скважину под воду в чистом месте, находящемся на безопасном расстоянии от возможных источников загрязнения. Правила СНиП предписывают следующие требования к месту расположения скважины:

• расстояние от скважины до жилых построек должно быть не менее 5 м;
• свалки мусора, выгребные ямы и места складирования навоза – 50-100 м;
• удаленность от промышленных предприятий, кладбищ не менее 300 м;
• от огородных культур, при выращивании которых используются химические удобрения – минимум 20 м;

Скважину на участке запрещается бурить если есть поблизости автомобильные дороги или парковки, поскольку обсадная труба не рассчитана на воздействие интенсивной вибрации, образующейся при проезде транспортных средств.

При планировании работ следует обязательно учесть особенности рельефа. Ни в коем случае нельзя бурить скважину в низине. После дождя или весеннего таяния снега в этом месте неизбежно образуется застой воды, что приведет к затоплению приямка, заиливанию обсадной трубы и необходимости промывки скважины. Но это не самое страшное, что может произойти. При затоплении скважины на участке, есть большая вероятность попадания в воду болезнетворных бактерий, от которых избавиться будет намного сложнее — кишечная палочка способна сохраняться в воде более года.

Для определения неровностей рельефа визуальных наблюдений недостаточно – уклон в несколько градусов глазами увидеть невозможно, а этого будет достаточно, чтобы вода застаивалась. Поэтому перед тем как бурить скважину необходим провести топографическую съемку местности. Обычно ее делают на этапе проектирования дома, но если дом уже построен, а данных нет, то самые низкие точки можно самостоятельно определить по местам скопления воды после дождя.

В случае, если низина является единственным доступным местом для бурения скважины на участке, то выходом послужит устройство системы дренажных каналов, которую необходимо продумать так, чтобы возле приямка ни при каких обстоятельствах не собирались сточные воды. При расположении источников загрязнения выше санитарной зоны, дренажную систему делают максимально удаленной от нее, чтобы сточные воды не доходили до скважины минимум на 10-15 м.

Для бурения скважин большой глубины применяют буровые установки, расположенные на грузовых автомобилях. Помимо самой установки, потребуется большое количество воды, которую при отсутствии рядом расположенного источника воды обычно привозят бурильщики, а это еще одна машина. Поэтому следует заранее продумать проезд к месту проведения работ и обеспечить свободное пространство для маневрирования транспорта площадью на менее 4х9 м. Буровая установка оснащена мачтой, способной подниматься до 10 м, поэтому над местом, где планируется бурить скважину не должно быть никаких помех.

Некоторые любители комфорта еще на этапе строительства бурят скважину в подвале дома. Делать это нецелесообразно, потому как проблемы могут возникнуть при первой же незначительной поломке. Для того чтобы поднять скважинный насос потребуется пространство высотой в несколько метров, помимо этого, для обслуживания скважины специалисты используют оборудование, с которым будет проблематично работать на ограниченной площади.

Подробнее с технологией бурения скважин можно ознакомиться в видео материале в конце статьи.

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз при открывании крана, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора процедура несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

Скважина на песок

Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.

Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.

Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

• Когда вода прозрачна на тридцать сантиметров в глубину;
• Когда примеси нитратов не превышают 10 мг/л;
• Когда в одном литре воды содержится не более 10 кишечных палочек;
• Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

• Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
• Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
• Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
• Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной. Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров

Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

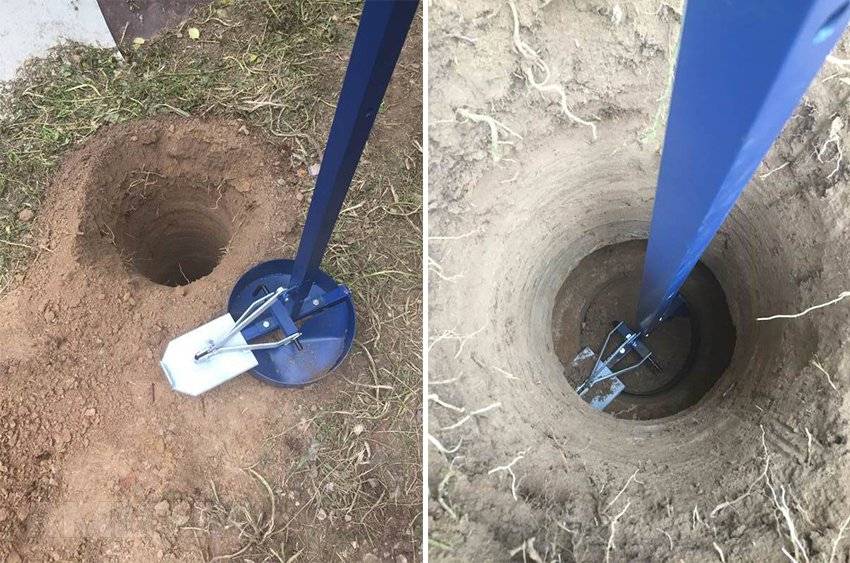

• Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
• При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
• Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
• Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Отзывы и комментарии

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;

• скважина подходит не для всех типов почвы.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.

4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

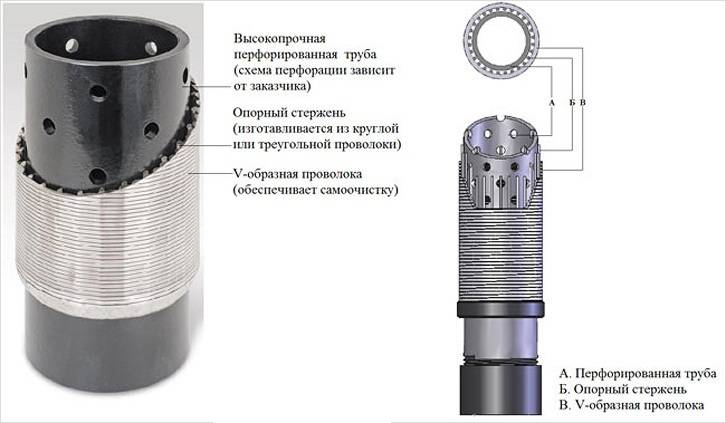

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.

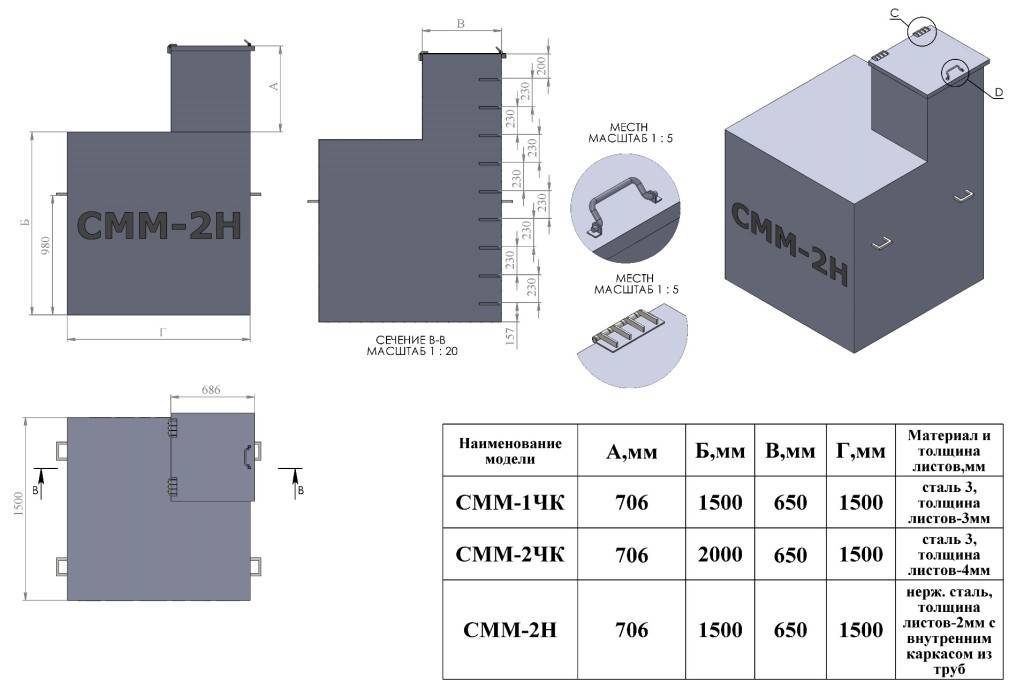

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом.

Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью.

Ранее кессон делали в основном из железобетонных колец. Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники

Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

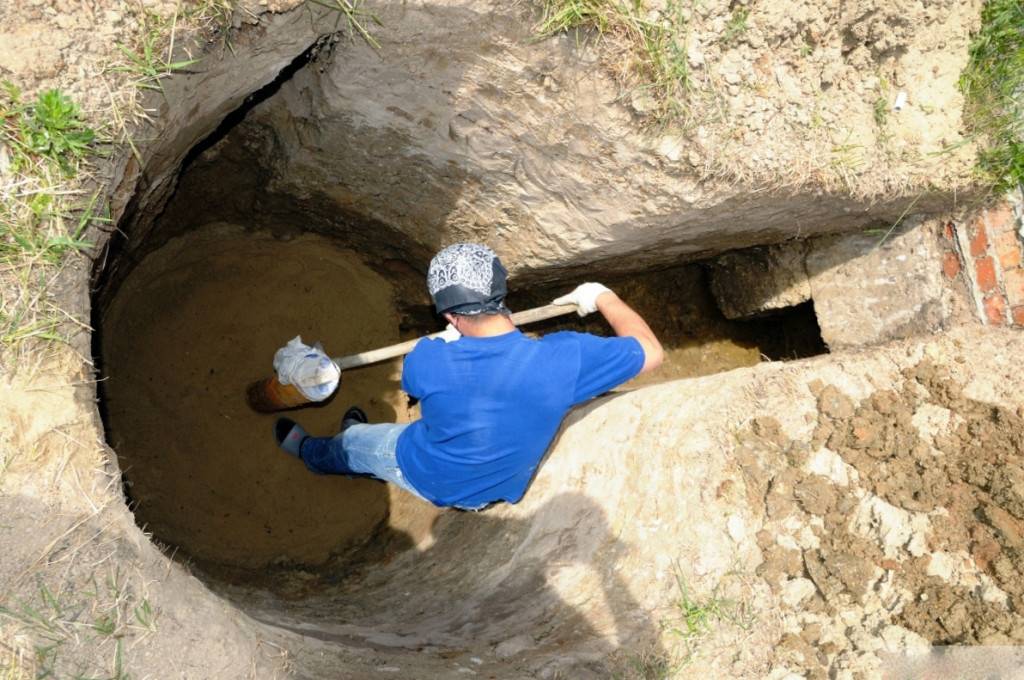

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

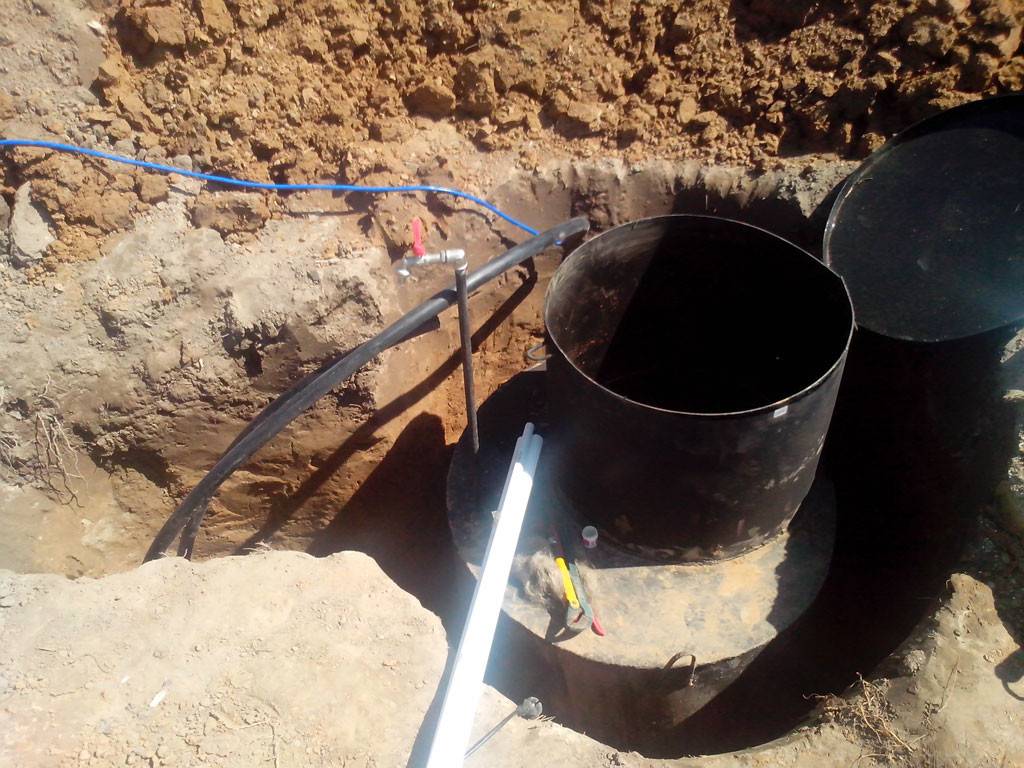

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

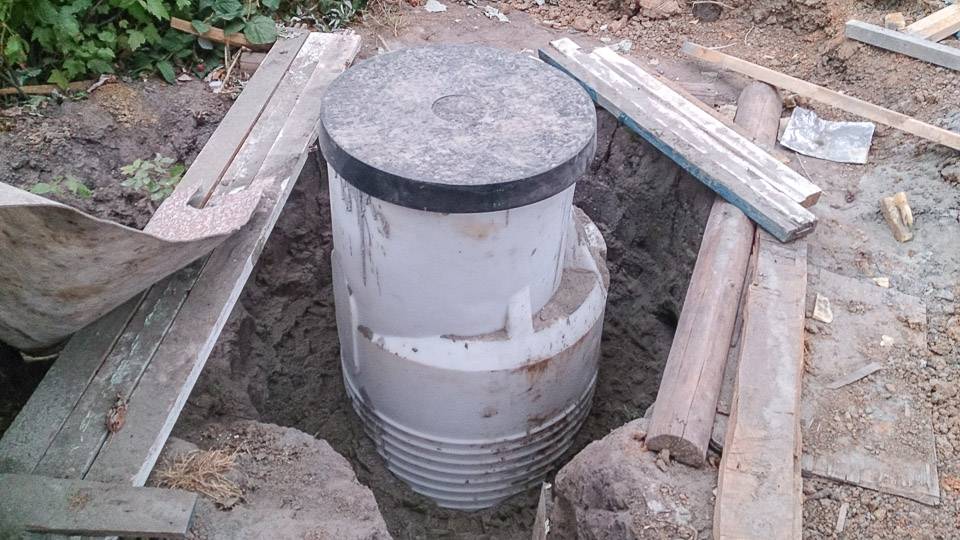

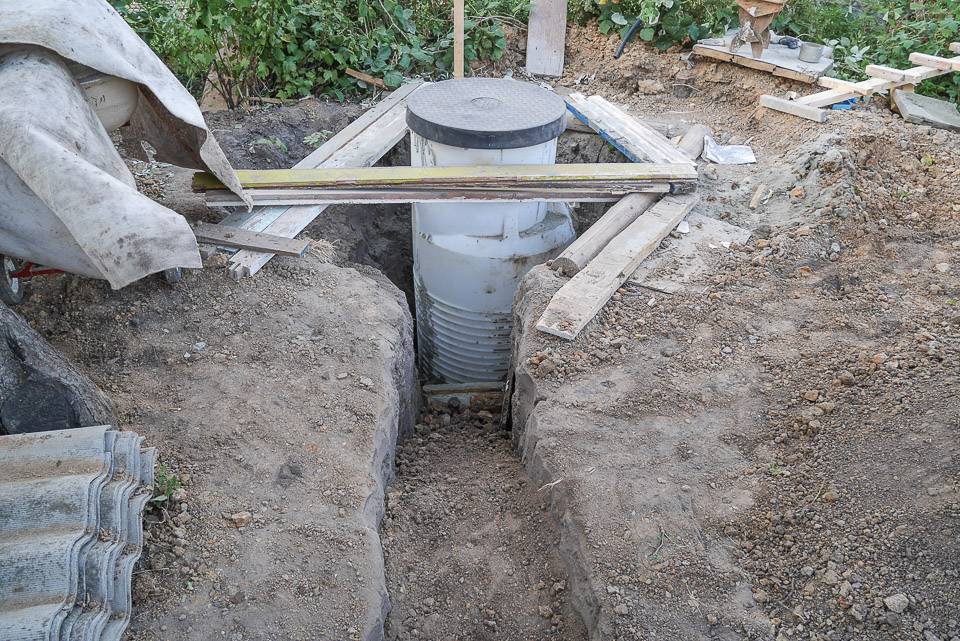

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

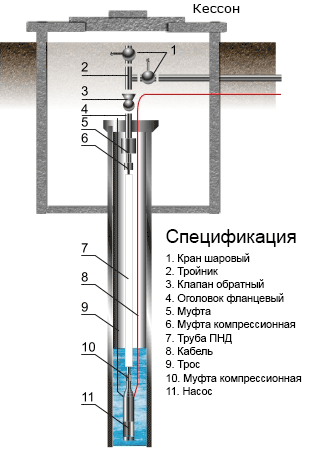

Оборудование в кессоне

Обустройство и автоматика

Обустройство скважины кессоном

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

• Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
• Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
• В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
• Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
• Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
• Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Обустройство скважины скважинным адаптером

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.
