Виды оборудования

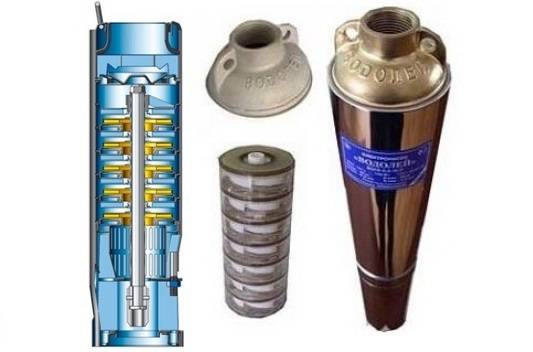

Все электронасосы данной системы — центробежные и имеют ряд сходных характеристик
Используют для добычи жидкости с глубины не более 16 м

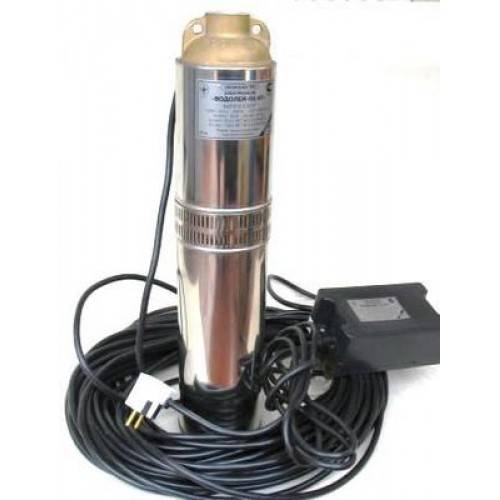

Тип – бытовой, центробежный с электроприводом:
- Индекс «П» говорит о том, что тип его погружной (см. Погружной насос «Водолей» и его основные характеристики ).
- Источниками водоснабжения могут выступать как открытые природные водоемы, так и резервуары, и обычные колодцы.
- Цифра 0,5 значит, что максимальный диаметр мелких частиц не должен превышать 0,5 мм. Применяют данный тип для орошения участков и мытья автомобилей.
- Мобильность позволяет использовать его для нескольких типов источников жидкости.
- Скорость перекачивания достигает 3,6 м3 в час.
- Работает в сетях переменного тока на напряжении 230 В.
- Минимальный диаметр погружного отверстия составляет 11 см.
- Для транспортировки на необходимую глубину используют трос, гофрошланг, хомуты и конденсаторные коробки.
- Гарантия производителя на электрооборудование составляет 10 000 часов. Этого вполне хватает для использования его в течение минимум 10лет.
Для правильной эксплуатации основной элемент на тросе погружают в воду, только потом включают в сеть
- Это дает возможность избежать внезапного короткого замыкания в цепи.
- Производитель снабдил электронасос качественным тепловым реле, что делает работу оборудования максимально безопасной.
- Для обеспечения безаварийной эксплуатации рекомендуется приобретение автотрансформатора, но это касается лишь тех районов, где наблюдаются частые перебои в электроснабжении.
Внимание! Скручивание шланга недопустимо по технике безопасности, как и наличие крупных взвесей в водоеме. В этой серии доступны более мощные электронасосы до 100 Вт
Также различие состоит в длине электротехнического кабеля. И составляет 16-40 м
В этой серии доступны более мощные электронасосы до 100 Вт. Также различие состоит в длине электротехнического кабеля. И составляет 16-40 м.

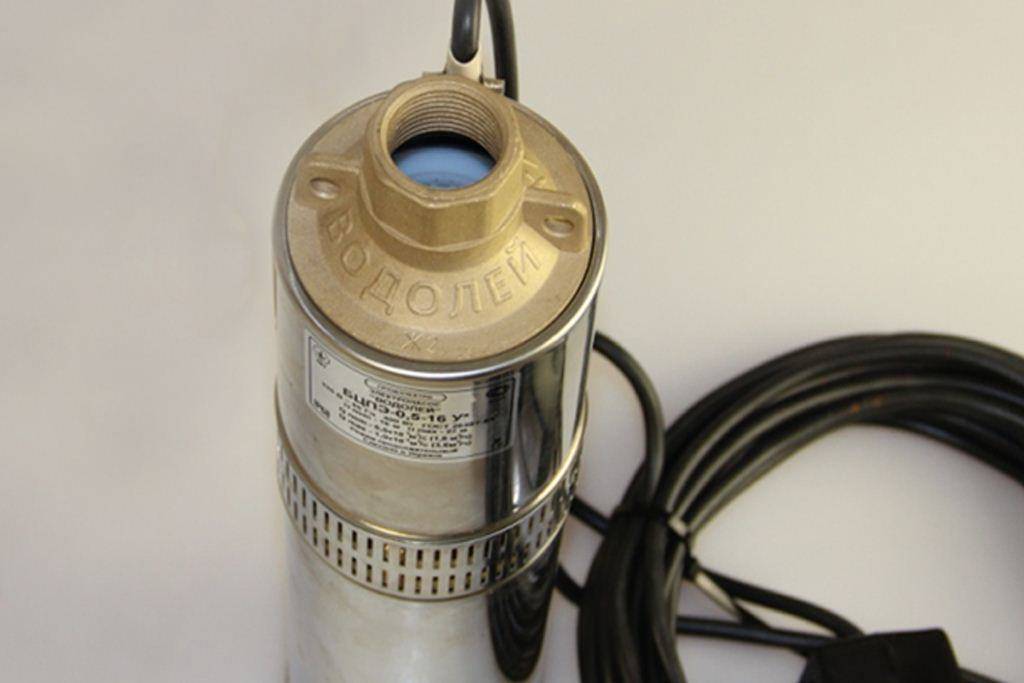

Водолей насос для скважины 0,5-100 БЦПЭ У
Это оборудование продвинутого типа, оптимальное погружение приходится на глубину 100м, а максимальное составляет 150 м
Примечание. При этом эффективность электроустановки несколько падает. Применяется для бытовых нужд в системах орошения и поливов участков, временного водоснабжения дач.
- Естественные и искусственные водоемы.
- Бытовые резервуары.
- Глубокие колодцы.
- Установленная мощность составляет 1950 Вт. Работает в сетях переменного тока 230 В.
- Средняя скорость течения жидкости составляет 2,5 м3/ч. Для лучшей эксплуатации температура перекачиваемой жидкости должна составлять 35°С.
- Максимальный диаметр твердых частиц не должен превышать 0,5 мм.
- После каждого применения следует высушить кабель на воздухе.
- Во время хранения не следует его скручивать во избежание выхода из строя электрооборудования.
- Гарантийный срок эксплуатации составляет 10 000 часов.
Низкое энергопотребление и малая стоимость оборудования вывели эти центробежные погружные электронасосы в лидеры оборудования подачи воды для загородных участков.
Чистка и мелкий ремонт насоса
Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:
- Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
- На широких моделях насосов дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
- Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
- Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
- Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.
В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.
Специалисты рекомендуют ремонт устройства проводить в условиях сервиса
Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.
При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:
Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства.
Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется.
По очереди снять все рабочие колеса, затем упорную крышку с подшипником.
Устранить заклинивание и собрать все в обратном порядке.
Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.
Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.
1.1. Дезинфекция колодцев по эпидемиологическим показаниям
Дезинфекция колодцев по эпидемиологическим
показаниям включает:
предварительную дезинфекцию колодца;
очистку колодца;
повторную дезинфекцию колодца.
Правила установки
Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.
Подготовка
Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.
Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.
Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.
Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.
Особенности монтажа
Итак, если все приготовления на поверхности завершены, можно переходить к погружению
Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос
Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

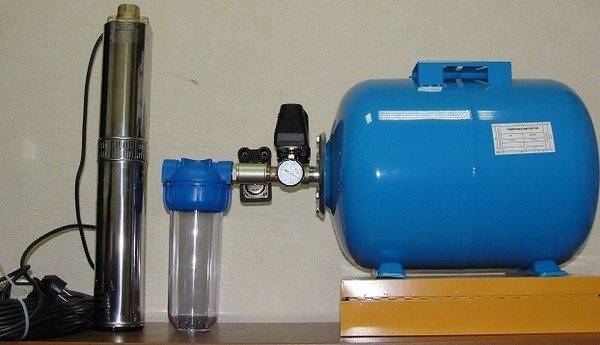

Насосная станция Водолей
И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.
Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы
Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации
Как выбрать глубинный насос для скважины – определяемся сами
Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:
- Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
- Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
- Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
- Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
- Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.
Большое значение также имеет способ охлаждения прибора. Лучше всего покупать насосы, двигатели которых охлаждаются за счет рабочей жидкости. Такие устройства не требует специального ухода и частых проверок, так как работают практически полностью автономно.
Глубинные насосы «Водолей» – характеристики, цена и качество
Модельный ряд включает устройства различной мощности. Цены варьируется в соответствии с характеристиками, и данное соответствие абсолютно оправдано. Качество всегда отменное, а стоимость минимальна.
Чтобы покупка была целесообразной, нужно покупать такой насос для скважины, которые позволит выкачать воду и передать ее по трубопроводу в дом без дополнительного оборудования. Поэтому глубина залегания грунтовых вод – главный критерий подбора модели.

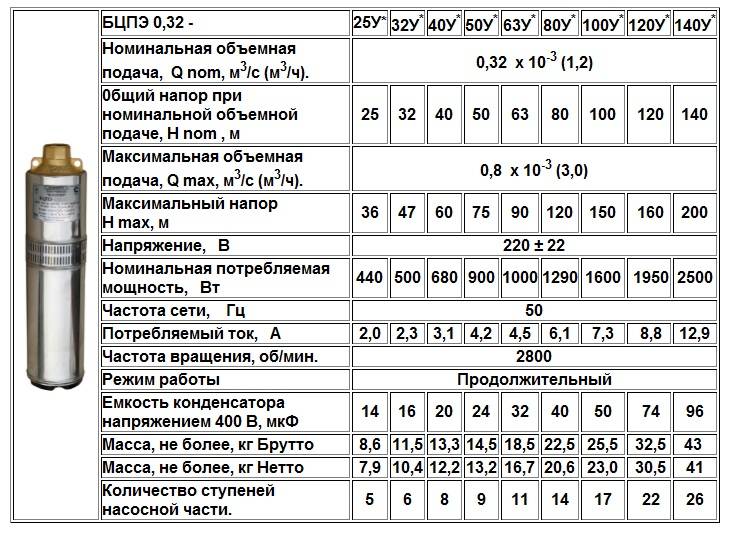

| Водолей — БЦПЭ расход: 1,2 м³/ч | напор в метрах | Потребляемая мощность — ВТ | Ориентировочная цена в рублях на 2022 год |
|---|---|---|---|
| 0,32 25 У | 25 | 440 | 7750 |
| 0,32 32 У | 32 | 500 | 8050 |
| 0,32 40 У | 40 | 680 | 8900 |
| 0,32 50 У | 50 | 900 | 9950 |
| 0,32 63 У | 63 | 1000 | 11 200 |
| 0,32-80 У | 80 | 1290 | 11 600 |
| 0,32-100 У | 100 | 1600 | 14 450 |
| 0,32-120 У | 120 | 1950 | 19 250 |
| 0,32 140 У | 140 | 2500 | 21 450 |

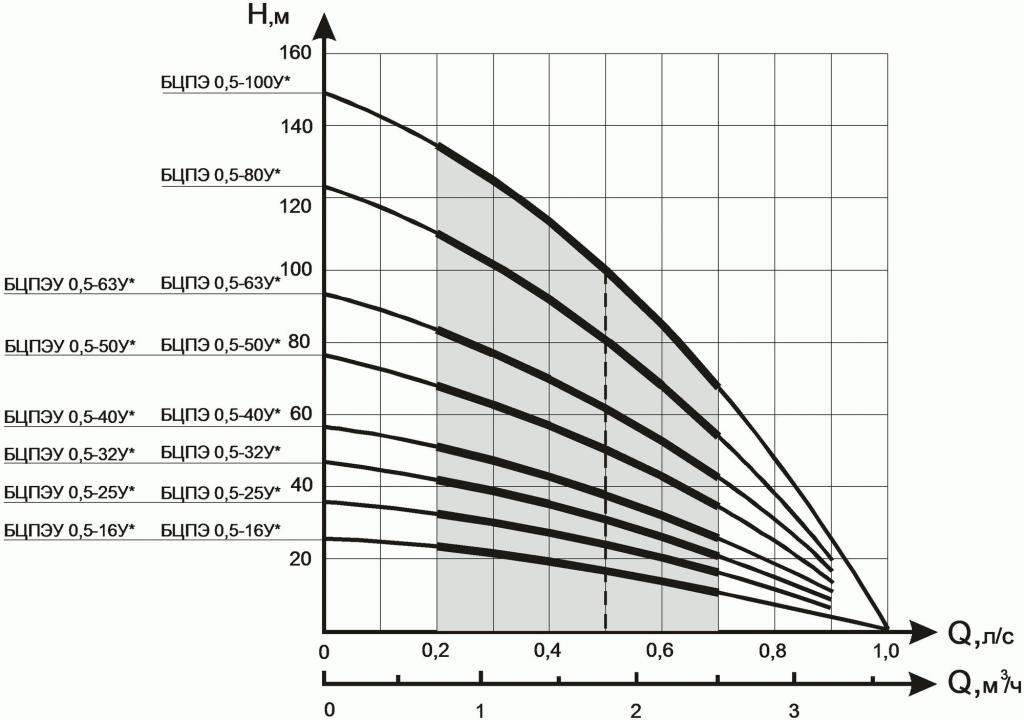

| Водолей — БЦПЭ расход: 1,8 м³/ч | напор в метрах | Потребляемая мощность — ВТ | Ориентировочная цена в рублях на 2022 год |
|---|---|---|---|
| 0,5 16 У | 16 | 400 | 7100 |
| 0,5 25 У | 25 | 550 | 8150 |
| 0,5 32 У | 32 | 650 | 8950 |
| 0,5 50 У | 50 | 970 | 10 650 |
| 0,5 63 У | 63 | 1270 | 11 950 |
| 0,5 80 У | 80 | 1630 | 14 700 |
| 0,5 100 У | 100 | 2050 | 16 750 |
| Водолей — БЦПЭ расход: 4,3 м³/ч | напор в метрах | Потребляемая мощность — ВТ | Ориентировочная цена в рублях на 2022 год |
|---|---|---|---|
| 1,2-12 У | 12 | 550 | 8400 |
| 1,2-16 У | 16 | 730 | 9750 |
| 1,2-25 У | 25 | 900 | 10450 |
| 1,2-32 У | 32 | 1170 | 10 700 |
| 1,2-40 У | 40 | 1340 | 11 800 |
| 1,2-50 У | 50 | 1600 | 12 350 |
| 1,2-63 У | 63 | 2080 | 15 050 |
| 1,2-80 У | 80 | 2820 | 17 200 |
30 метров. Насосы для колодцев «Водолей», установленные в скважину абиссинского бассейна, подают на поверхность жидкость, пригодную для полива или использования в технических целях. Чтобы можно было пользоваться ей в быту, нужно установить многоступенчатую систему фильтрации. Цена маломощного насосного оборудования минимальна, и доступна каждому.
50 метров. Вода из скважин на песок может быть использована для решения бытовых задач. Она проходит естественную фильтрацию песком, но для питья необходимо пропустить ее через фильтр. Мощность такого оборудования выше, и соизмерима стоимости.
80 метров. Данная категория насосов также пригодна для скважин на песок. Только с этой глубины вода поставляется после глубокой естественной фильтрации. Поэтому она пригодна для гигиенических процедур.
100 метров. Это минимальная граница залегания артезианской воды. Она чистая, пригодная для приготовления пищи. Поэтому многоступенчатая очистка не требуется.
150 метров. На этой глубине залегает известняк. И водоносный пласт содержит кристально чистую воду, которая обогащена минеральными соединениями и макроэлементами, полезными для здоровья человека.

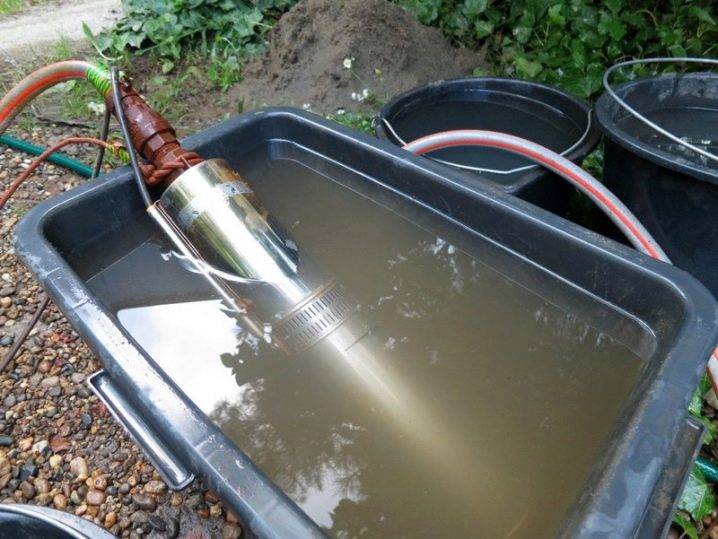

Ремонт и очистка
В большинстве случаев вал с лопатками перестает крутиться, когда ил, песок, грязь или глина забивается в рабочую камеру, и блокирует ее. Преимущество насоса поружного «Водолей» в том, что засор можно устранить самостоятельно, не обращаясь в сервисный центр. Для этого придется выполнить следующие действия:
- Снять защитную металлическую сетку. В старых моделях она крепится винтами. В новых – зажимами, которые нужно разжать отверткой.
- Отсоединить электродвигатель. Конструктивно рабочая камера и электрооборудоване расположена в различных частях, которые скрепляются болтами.
- Направив струю воды на грязевой засор, очистить лопатки. При этом с помощью накидного ключа нужно периодически проворачивать вал.
- Собрать насос. Сборка производится в порядке, обратном описанному выше. Подключение к электросети – последний этап.
Перед началом работ электрический водяной насос отключается от электроснабжения. Если имеется повреждение или разрушение колес, насосная часть агрегата разбирается. Эту процедуру лучше доверить специалистам из сервисного центра, так как процесс трудоемкий, и требует более глубоких знаний конструктивных особенностей.
Если такой возможности нет, делают следующее:
- С усилием сдавливают корпус вдоль продольной оси. Упором для пресса служит элемент из латуни, установленный с торца конструкции.
- Вынимают стопорное кольцо. Оно расширится, как только корпус будет сжат. Для этого понадобятся узкогубцы.
- Снимают колеса. Это нужно сделать таким образом, чтобы не повредить подшипники и лопатки. Работа требует аккуратности.
- Устраняют причину заклинивания и собирают насос. Сборка выполняется в обратном порядке. При необходимости изношенные детали меняют на новые.
Чтобы разобрать механическую часть потребуется пресс, который есть не у всех. Возможно, будет проще и безопасней обратиться к специалистам, и доверить им ремонт, который гарантированно завершится успешно.
Советы
Использование изделия «Водолей» позволит организовать систему качественного водообеспечения, что без труда сможет удовлетворить нужды в воде вашей семьи
Единственное важное условие – это правильный подбор модели, чтобы все ее параметры подходили характеристикам скважины. Устройства «Водолей» будут служить максимально долго, а бесперебойность их работы хорошо известна многим потребителям
Соблюдения правил эксплуатации и тщательный осмотр время от времени – гарантия того, что устройство будет работать десятилетия.
Если же вы не знаете, какой глубины ваша скважина, то ее легко можно измерить. Для этого подбирают веревку с грузом, постепенно опускают ее в источник до дна. Длина мокрой части веревки будет полностью соответствовать глубине имеющейся скважины, а сухая покажет расстояние до уровня водоносного столба. Раз в 2 года глубинный насос надо доставать из шахты и тщательно осматривать.
Что касается отзывов потребителей, то они в основной массе только положительного характера. Покупатели отмечают доступную стоимость агрегата, отсутствие частых поломок в период эксплуатации, возможность ремонта своими руками, если неисправность несущественная. При сравнении с насосами других производителей, потребители отмечали, что насосы «Водолей» куда лучше справляются со своей главной задачей. Исходя из этих данных, можно вывести вывод, что приборы данного производителя считаются идеальным выбором для загородных строений.
Далее смотрите обзор насоса «Водолей».
Правила установки
Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.
Подготовка
Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.
Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.
Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.
Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.
Особенности монтажа
Итак, если все приготовления на поверхности завершены, можно переходить к погружению
Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос
Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.
Насосная станция Водолей
И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.
Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы
Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации
Особенности ремонта насоса
Агрегаты торговой марки «Водолей» рассчитаны на достаточно длительный период эксплуатации, а вот каким он будет – сложным или беспроблемным – зависит от самого пользователя. И если вы не поленитесь и будете проводить своевременный осмотр с периодическим ремонтом, то ваш «Водолей» будет работать долгие годы. Ну а как делается этот осмотр, и что нужно ремонтировать мы расскажем ниже по тексту.
Периодический осмотр
Осмотр агрегатов бренда «Водолей» нужно проводить хотя бы раз в два года. При этом насос придется извлечь из скважины на поверхность, вытянув из шахты за трос. Причем поднимать насос нужно очень аккуратно, ведь его корпус может разбиться о стенки скважины.
Установленный погружной насос для скважины
Извлеченный из шахты насос осматривают на предмет поиска трещин и сколов, появление которых может спровоцировать сам подъем или линейное расширение воды при замерзании источника (последнее – маловероятно).
После внешнего осмотра стоит перейти к более глубокой ревизии, демонтировав крышку корпуса моторного отсека. С этой стороны могут возникнуть проблемы со свободным вращением вала двигателя. И если он крутится с затруднением, то вам придется поменять подшипники.
В процессе обратной двигательного отсеков нужно принять во внимание и необходимость обновления смазки мотора, и возможную потребность в новом сальнике. Ремонт и чистка
Ремонт и чистка
Затрудненное вращение вала может спровоцировать забившаяся илом крыльчатка. Для устранения этого дефекта вам нужно снять крышку с насосного отсека и прочистить рабочую зону агрегата, промыв ее водой. Заодно вы сможете осмотреть и обратный клапан, проверив его герметичность.
Сам процесс чистки реализуется следующим образом:
- Со стороны всасывающего торца демонтируется сетка грубого фильтра, посаженная на два винта или пружинный зажим.
- После этого из корпуса насоса выкручивают четыре болта (М10) фланцевого соединения, скрепляющего верхнюю и нижнюю (двигательную) части.
- Далее нужно попросту вращать вал, используя газовый или рожковый ключ (на 12), попутно промывая рабочую зону струей воды, заливаемой в лишенное металлической решетки отверстие.
После промывки нужно проверить свободный ход вала. Если есть затруднения, то операцию повторяют. Если затруднений нет – насос собирают в обратном порядке. Причем если из корпуса льется чистая вода, а вал так и не может свободно вращаться, то насос придется нести в сервис – у него повреждены рабочие колеса (крыльчатка). И своими силами вы эту проблему не исправите.
