Как устроен сливной механизм для унитаза + обзор популярных неисправностей

Как можно отрегулировать поплавок для унитаза: устраняем неисправность

Может случиться так, что функциональность сливного бочка унитаза дала сбой и его работа нарушилась. Поплавковый шар кран отвечает за наполнение водой бачка, для регулировки количества воды в бачке. Причина постоянной течи из бачка в унитаз или полное отсутствие может крыться в поломке поплавкового крана. Чтобы отрегулировать поплавок унитаза, и произвести самостоятельный ремонт сливного бачка, необходимо знать о его устройстве и принципе действия.

Разновидности сливного бачка

Бачки для унитазов разделяются на несколько типов. Типы различаются по виду устройства спуска, по материалу изготовления и по способу установки.

По расположению спускового рычага бачки:

По материалу, из которого изготовлен бачок:

• установка в стену;
• установка на полочку унитаза;
• установка на стену.

Подробнее, как выполняется установка и крепление бачка — читайте в отдельной статье.

Внутреннее устройство сливного бачка

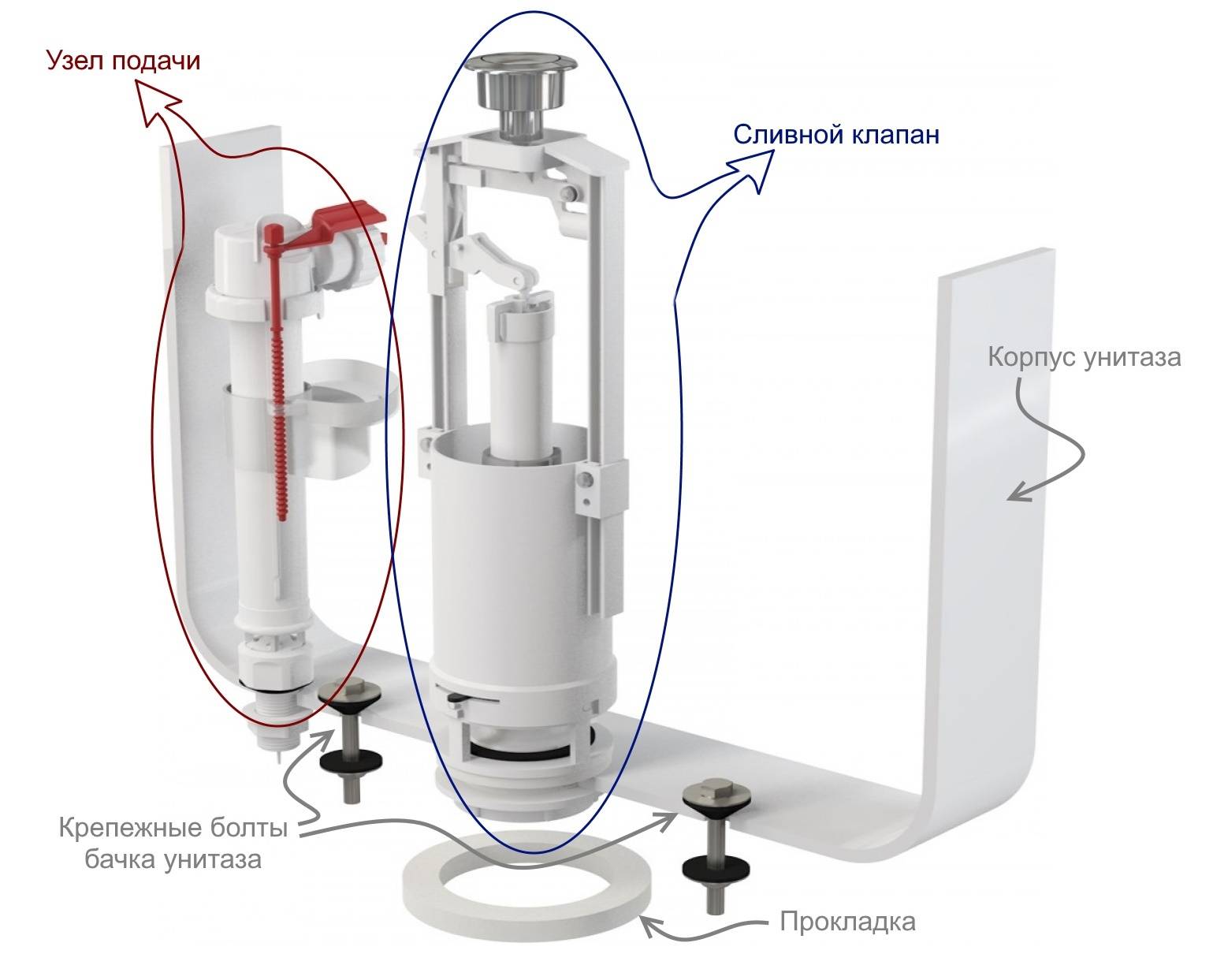

Каждый вид сливного бачка имеет внутреннее устройство, которое осуществляет работу по наполнению воды в бачок, регулировке нормы воды в нем и смыву.

Устройство керамического сливного бачка состоит:

Наливной клапан – деталь бачка, которая отвечает за поступление воды из водопроводных труб, за ее строго определенный лимит. В качестве показателя уровня воды выступает поплавок. Действие поплавкового шар крана направлено на подачу воды в бачок, ее дозировку и норму. Принцип работы поплавкового крана состоит в том, что при достаточном наборе воды в бачок поплавок всплывает, рычагом приводя в движение специальную пробку, которая блокирует доступ подачи воды в бачок.

Перелив отвечает за направление излишек воды в унитаз. Он нужен для того, чтобы бачок не переполнился, и вода не полилась через его край. Этот механизм выполнен в виде небольшой трубки из пластика и располагается по центру бачка. Для регулирования уровня воды, трубка либо опускается вниз, либо поднимается вверх.

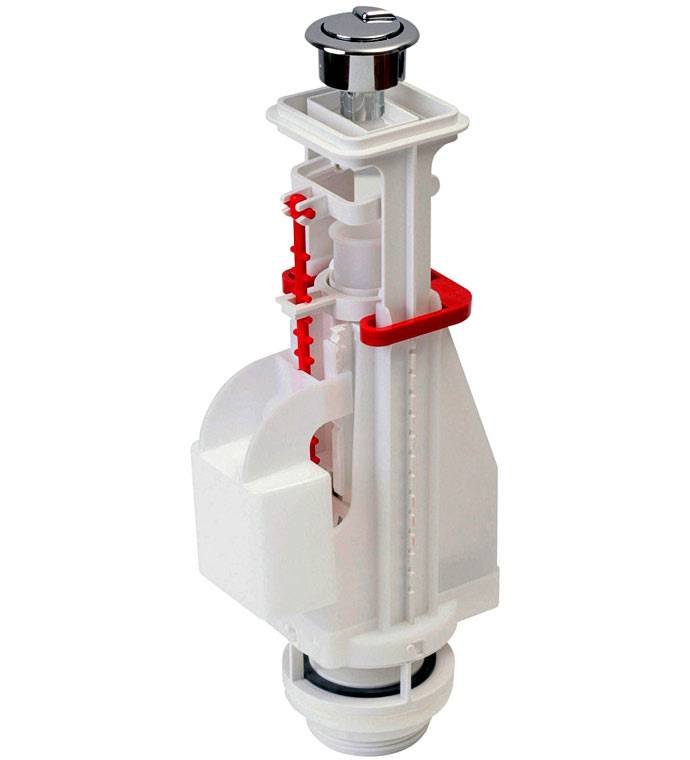

Сливная арматура предназначена для того, чтобы обеспечивать слив воды из бачка. Кнопка слива на бачке связана с рычагом, который и запускает этот механизм.

Как отрегулировать поплавок

Поломка поплавкового крана может привести к тому, что вода будет постоянно течь из бачка в унитаз. Причин поломки поплавка и его неправильной работы может быть несколько. Поплавок может перекоситься, в нем может образоваться пробоина или прийти в негодность мембрана. Также может случиться так, что запорный клапан станет пропускать в него воду.

Все работы, связанные с ремонтом поплавка и его регулировкой, можно сделать самостоятельно, не привлекая сантехников. В зависимости от причины нестабильной работы или в случае его поломки, осуществляются следующие действия:

• регулировка рычага, приведение его в нужное положение;
• замена запорного клапана;
• ремонт поплавка;
• полная замена.

Чтобы отрегулировать рычаг поплавка, привести его в нужное положение, необходимо учитывать материал, из которого он выполнен. Латунный рычаг подгибается. Необходимое положение определяется путем приподнимания и опускания рычага.

Пластиковый рычаг регулируется крепежным винтом, либо трещоткой из пластика. Крепежный вид изменяет изгиб рычага, а трещотка фиксирует рычаг в желаемом положении.

Для того, чтобы произвести замену запорного клапана, необходимо сначала спустить всю воду из сливного бачка, отсоединить неисправный клапан от трубы водопроводной. После снятия рычага, нужно открутить крепежные гайки и снять клапан. После этого производится монтаж нового клапана, бачок слив наполняется водой, а поплавок приводится в нужное положение.

При ремонте поплавка можно заклеить поврежденное место нагретым пластиком. Обернув поплавок пакетом из полиэтилена, можно также решить данную проблему.

Если требуется замена поплавка, то сначала перекрывается подача воды в бачок, и он полностью опустошается. После откручивания трубы для подачи воды старый поплавок убирается, и на его место устанавливается новый. Необходимое положение нового поплавка фиксируется.

При замене мембраны необходимо привязать поплавок к перекладине, слить всю воду из бачка, и отвинтить крепежную гайку смывной трубы.

Зная устройство сливного бачка, принцип действия механизмов, которые обеспечивают его правильное функционирование, можно самостоятельно устранить мелкие неисправности. Регулировка поплавка поможет решить проблему с постоянной течью воды из сливного бачка в унитаз, нормализацией ее количества в бачке, а также с отсутствием слива. Делая все работы по регулировке поплавка своими руками, можно исключить затраты на вызов сантехников. К специалистам можно обратиться в тех случаях, когда все мероприятия произведены, но неисправность сливного бачка осталась.

Процесс установки

Установка сифоне на кухне

• Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
• Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
• Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
• Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
• Необходимо соединить основную часть прибора с трубой под раковиной.
• В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
• Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой

Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Сантехнические хитрости для удобства и комфорта

Желая достичь большего комфорта, люди изобретают все новые приспособления, способные улучшить их жизнь, устранив малейшие моменты, которые могут вызывать раздражение. Например, многих раздражает падающая крышка унитаза. То есть даже не сам факт падения, а звук, который при этом издается.

В связи с этим не так давно был изобретен микролифт крышки унитаза. Этот механизм в последнее время набирает все большую популярность и приобретает новых поклонников. Он позволяет устранить вышеописанную проблему – звук падающей крышки унитаза. Микролифт не только бесшумен, но и позволяет крышке опускаться плавно, без резких движений. Контролировать данный процесс не нужно, что также очень удобно.

Таким образом, мы рассмотрели механизм работы такой важной единицы сантехники, как унитаз. Узнали, как происходит слив воды, и немного окунулись в мир современной сантехники с ее новинками

Возможные неисправности и их устранение

Неисправности поплавковой системы, являются самыми распространёнными причинами неработоспособности унитаза.

Особенно часто такие поломки вызываются использованием воды из скважины, которая не очищенной подаётся в сливной бачок унитаза.

Среди наиболее распространённых неисправностей можно выделить следующие:

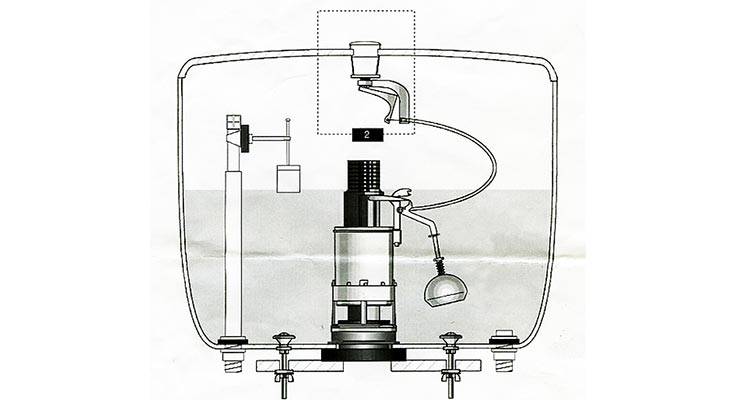

Схема регулировки поплавка

1. Негерметичность шарообразного элемента. При такой неисправности происходит постоянное истечение воды из сливного бачка в чашу унитаза. Если вовремя не заметить такую неисправность, то счётчик холодной воды за время такой утечки, не упустит возможности обновить все цифры в ряду. Поэтому при возникновении поломки, следует отключить подачу воды к унитазу:
   • Снять поплавок.
   • Определить место протечки.
   • Высушить поплавок.
   • Обработать негерметичное место силиконовым герметиком, таким образом, чтобы часть вещества попала внутрь поплавка.
   • Выдержать при комнатной температуре не менее 4 часов.
   • Установить поплавок на место.
   • Если есть возможность заменить повреждённый поплавок на новый, то это будет самым оптимальным вариантом. Приобрести новый поплавок, для замены, можно в магазине сантехнических товаров.
2. Если поплавок цел, а вода поступает в унитаз, то эта неисправность может быть вызвана неисправностью золотника. Эта поломка чаще наблюдается в устройствах со стаканообразным поплавком. Для устранения неисправности, необходимо демонтировать поплавковый механизм, для чего следует:
   • Снять крышку, предварительно открутив резьбовую шайбу, которая удерживает кнопку сливного механизма.
   • Отсоединить водопроводный шланг, обязательно отключив перед этим подачу воды в домашнюю систему водопровода.
   • Открутить гайку удерживающую штуцер и снять механизм.

Клапанную часть поплавкового механизма необходимо осмотреть. Часто, причиной неисправности могут быть мусор и грязь.

Такая неисправность устраняется очень просто. Достаточно очистить детали клапана и посадочное седло с помощью губки.

Если течь вызвана механическим разрушением деталей клапана, то необходимо заменить в сборе весь клапанно-поплавковый механизм

Замена осуществляется в порядке обратном снятию, при этом следует проявлять осторожность при затягивании гайки поплавкового механизма.. Если приложить, при этом, слишком большое усилие, можно легко повредить керамику бачка, что станет причиной ещё больших ремонтных неприятностей

Если приложить, при этом, слишком большое усилие, можно легко повредить керамику бачка, что станет причиной ещё больших ремонтных неприятностей.

После установки крышки бачка и подключения шланга, подаётся вода и проводится проверка герметичности в месте установки поплавкового механизма, а также проверяется работоспособность сливного механизма бачка.

Разновидности сливного клапана для унитаза как механизма контроля перелива системы

Сливной клапан бачка унитаза может быть представлен поплавковым или мембранным запорным устройством. Модели первого варианта могут отличаться строением и принципом работы. Старые бачки были оснащены кройдон-клапанами, которые состояли из корпуса, поршня, оси, седла и поплавкового рычага. При воздействии на поплавковый рычаг механизм начинал функционировать. Поршень в таком случае двигался по вертикали.

Большинство современных сливных механизмов оборудованы поршневым клапаном, который перемещается по горизонтали в момент воздействия на рычаг. Подача воды регулируется посредством соприкосновения поршня и седла. В момент заполнения емкости впускное отверстие перекрывается с помощью прокладки, которая располагается на конце поршня.

Мембранный клапан оснащен не поршневой прокладкой, а резиновой или силиконовой мембраной. Пластиковый поршень при воздействии на него рычага начинает смещать мембрану, которая закрывает подачу воды.

Сливной клапан может быть оснащен мембранным или поплавковым механизмом

Недостатком данного элемента является большая чувствительность изделия к загрязнениям и наличию примесей в воде. Мембранный клапан быстро утратит свои эксплуатационные свойства из-за некачественной воды в системе. Избежать проблем поможет фильтр механической очистки.

Существуют беспоплавковые варианты сливной системы. Подача воды в них прекращается благодаря наличию специальной камеры, имеющей форму перевернутого стакана.

Материал изготовления клапанов слива для унитаза

Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.

Большую часть клапанов для слива изготавливают из полимеров

В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.

Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.

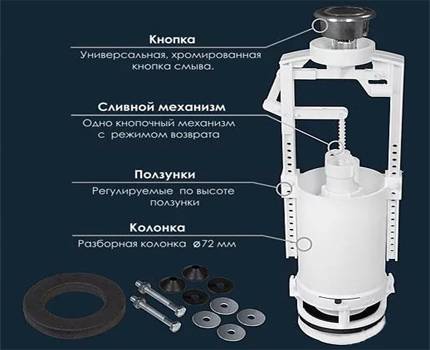

Устройство слива виды механизмов

Внутри каждого сливного бака установлен механизм спуска воды. Сегодня существует несколько разновидностей этой конструкции:

• Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
• Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
• Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
• Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

Все бачки наполняются водой строго до определенного уровня, после чего их наполнение автоматически прекращается.

Рычаговый механизм спуска воды. Используется чаще всего в старых моделях сливных бачков или в стилизованных под старину дизайнерских устройствах

В зависимости от способа подведения воды в бак могут быть встроены клапаны разного типа. Беспоплавковые клапаны могут быть нижние и боковые. В этом случае в конструкции присутствует специальная камера, по своему внешнему виду напоминающая перевернутый стакан.

Принцип действия устройства основан на архимедовой силе. Она изменяет свое значение в зависимости от степени заполненности бака и меняет положение камеры, перекрывающей подачу воды.

Боковой поплавковый клапан бывает мембранного или же поршневого типа. В любом случае, он перекрывает воду при поступлении в бак определенного объема жидкости. Вся арматура может быть представлена как независимыми взаимозаменяемыми элементами или как единым конструктивным комплектом.

Сливной бачок унитаза с нижней подводкой воды. Самый беспроблемный и бесшумный вариант, поэтому пользуется особой популярностью в городских квартирах

По типу подключения водопроводной арматуры все сливные бачки делятся на две группы.

• Боковые. Подводка подключается справа или слева. Бачок обычно оснащается двумя отверстиями. Нерабочее перекрывается специальной заглушкой. Основными недостатками таких бачков считается шумность при наполнении емкости водой и неэстетичное подключение водопроводной трубы, которую невозможно замаскировать.
• Нижние. Подающая воду труба подключается снизу бака. Таким образом можно скрыть водопроводную арматуру. Кроме того, при наполнении емкости водой создается минимальный шум.

Каждая из разновидностей сливных бачков находит своих потребителей и используется в различных моделях унитазов.

Статусы про расставание до слез

Критерии выбора безбачкового слива

Перед выбором конкретной модели друкшпюлера для унитаза необходимо оценить качество водопроводной сети в месте установки. Например, в загородных коттеджах не исключено частое уменьшение водяного напора. В городских магистралях давление обычно стабильное, но на верхних этажах многоэтажных домов тоже возможно временное падение показателя. В этом случае рекомендуется выбирать устройство, способное нормально работать при давлении ниже 1 атмосферы. Иначе придется устанавливать дополнительные насосы для поддержания напора воды, а это лишние расходы.

Дальнейший выбор зависит от целей, для которых выбирается безбачковая система смыва.

Способ установки

Выпускаются два варианта таких систем. Наружный подвешивается над унитазом и открыто крепится к стене туалета. Расстояние от стены до наружного края цилиндра не превышает 10 см. Небольшие размеры друкшпюлера и его красивое оформление с хромированием не будут портить дизайн туалета. Но если хочется совсем убрать и эту деталь сантехники, то нужно выбирать экземпляр, который будет встраиваться за фальш-панелью. Снаружи останется только кнопка или рычаг управления. Монтаж такой модели сложнее, чем наружного варианта.

Материал устройства

Корпус и внутренние детали друкшпюлера обычно делают металлическими. Но есть и дешевые модели, изготовленные из пластика. Хотя металл считается более подходящим материалом для такой сантехники, пластиковые варианты доказали свою надежность.

Регулировка смыва

Одной из целей установки сливного устройства без бачка может быть уменьшение расхода воды. Тогда предпочтительнее использовать модели с двухрежимным сливом – обычным и уменьшенным.

Если же вы намерены сами определять, сколько воды требуется для одного цикла смывания, то выбирать лучше друкшпюлер с регулировкой этого параметра. Нужно только учитывать, что настроечные элементы находятся внутри корпуса, что требует его частичной разборки. Поэтому часто менять настройки затруднительно.

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

1. Сначала перекрываем подачу воды краном.
2. Спускаем жидкость из емкости.
3. Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
4. Снимаем крышку сливного резервуара.
5. Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
6. После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

• выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
• снимаем крышку с бачка;
• для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.

Регулировка полного сброса воды достигается за счет заслонки: чтобы увеличить объем воды в баке, заслонку нужно опустить, и наоборот, для того чтобы понизить уровень жидкости – заслонку нужно поднять. Таким образом, повышается или понижается разовый сброс воды в унитаз.

Регулировка старых моделей

В итоге стоит сказать о настройке традиционных механизмов с подачей воды сбоку бачка. Конструкция сливного резервуара старого типа предусматривает только регулировку запорного клапана. Его работа напрямую зависит от места расположения поплавка, который приподнимают либо опускают.

Этой цели легко достичь посредством подгибания в нужное положение латунной или стальной тяги. Если же коромысло пластмассовое, то уровень воды в бачке унитаза регулируется за счет передвижения поплавка по направляющей тяги, тем самым изменяя геометрию рычага.

Настройка перелива в изделиях старого образца не была предусмотрена и при возникновении такой проблемы, нужно было менять весь механизм, но это случалось очень редко.

Стоит отдать должное таким сливным бачкам – они отличались большой надежностью, ведь некоторые изделия служили по полувеку.

Установка и крепление бачка к унитазу: встраиваемого, подвесного и для унитаза-компакт

Жилое помещение можно назвать благоустроенным только тогда, когда исправно функционируют все оборудование, установленное для комфорта человека, в том числе и унитаз. Его полноценная работа зависит от того, верно ли произведено крепление бачка к унитазу и герметично ли он соединен с водопроводной трубой. В идеале не должно быть протечек и проблем со сливом воды.

Какой у вас сливной бачок?

Правильная установка бачка унитаза напрямую зависит от его вида. Деление на виды соотносится с местонахождением и способом установки оборудования.

Выделяют три основных вида:

• Расположенный внизу элемент комплекта унитаз-компакт. Чаша унитаза имеет широкую полочку, к которой монтируется сливная емкость. Вода спускается нажатием на рычаг или кнопку.
• Автономный. Он находится наверху в подвешенном к стене состоянии, с унитазом соединяется с помощью сливной трубы. Чтобы спустить воду, необходимо дернуть за цепочку (или веревку), свисающую вниз.
• Встроенный. Специальная модель, разработанная для подвесного унитаза. Унитаз крепится к стене, резервуар с водой находится внутри нее. Слив производится нажатием на кнопку в стене. Для экономии воды используют две кнопки: для полного или частичного слива.

Монтаж бачка унитаза-компакт

Перед установкой следует подготовить необходимые детали:

• • сливную арматуру, которая будет находиться внутри бака;
  • прокладку для уплотнения между главными частями — емкостью и унитазом;
  • гибкий шланг для подсоединения к водопроводной трубе;
  • комплект крепежных болтов, гаек и резиновых прокладок конусообразной формы;

смазку для исключения возникновения коррозии на крепеже.

Бачок для унитаза-компакт продается в комплекте и после установки образует с унитазом единое целое

После подготовки деталей необходимо поэтапно произвести крепление сливного бачка к унитазу. На полочку чаши кладется уплотнительная самоклеящаяся прокладка, которая будет препятствовать протеканию. На нее ставится сливная емкость и присоединяется к полочке крепежными болтами, которые с обратной стороны фиксируются гайками. Закрепленный бак с помощью гибкого шланга подсоединяют к трубе с холодной водой. Прокладка в шайбе также препятствует протеканию. После окончания работ следует набрать воду и произвести тестовый слив. Отсутствие протечек и верная работа сливной арматуры говорят о правильной установке.

Установка автономной навесной модели

Бачок располагается отдельно, монтаж производится к верхней части стены. Бачок и унитаз соединены между собой сливной трубой.

Автономный сливной бачок устанавливается над унитазом: либо на уровне классической конструкции, либо очень высоко — под потолок

Порядок действий по монтажу:

• присоединяем трубу к унитазу, отмечая место нижнего крепления на стене;
• рассчитываем высоту нахождения бачка, поднимая его на трубе;
• отмечаем места крепления, проверяем их горизонтальное положение при помощи уровня;
• крепим емкость с трубой к стене, используя кронштейны и дюбеля;
• соединяем трубу и унитаз;
• подсоединяем бачок к водопроводной трубе.

В конце работы – тестовое испытание.

Инсталляция бачка в стену

Встраиваемая емкость идет в комплекте с крепящимся к стене унитазом. Бак, сделанный из прочного пластика, скрывают в стене из гипсокартонных панелей.

Такой комплект занимает меньше места и выглядит эстетично. Часто подвесную модель приобретают в паре с биде. Большой плюс встроенного бака – его сохранность. Единственный минус всего комплекта – высокая цена.

Установка сливного бачка унитаза заканчивается монтажом стены таким образом, чтобы снаружи видны были только кнопки на декоративной пластине

Крепеж для установки (монтажная рама, болты) обычно идет в комплекте. Как установить бачок унитаза, подробно говорится в инструкции по монтажу, которая также, как правило, прилагается. Бачок подвешивается на раму, затем регулируется объем слива. Две кнопки позволяют выбирать полный или частичный слив, например, 6 л и 3 л. Это предусмотрено для экономии воды.

Если надо заменить старый сливной бачок?

Поэтапная замена бачка унитаза происходит по следующему алгоритму:

1. Отсоединение старого бака от водопроводной трубы. Перед этим следует перекрыть воду.
2. Демонтаж бака – отворачивание болтов при помощи ключа. Очистка полочки от следов ржавчины или извести.

3. Установка нового бака. Производится так же, как описано выше.

4. Подключение оборудования к водопроводу.

5. Настройка уровня воды.

6. Установка крышки и сливной кнопки.

При замене сливного бачка унитаза следует обязательно проверить все крепежи и прокладки

Правильная установка сливного бачка – гарантия долгой исправной эксплуатации оборудования.
