Технология монтажа дренажного колодца из пластика
Если выбрана сборная конструкция, то ее предварительно следует собрать. Можно это сделать в котловане, но тогда его придется выкапывать большего размера.
Глубина ямы под пластиковый дренажный колодец вырывается так, чтобы трубы в него входили ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. При этом стоит помнить, что под сооружение еще надо будет насыпать щебеночную подушку в 10–15 см и уложить бетонную якорную плиту аналогичной толщины.
Если пластиковый колодец будет использоваться для дренирования влаги в грунт, то слой щебня внизу должен быть не менее 30–40 см. Яму в этом случае придется копать большую.
В ширину котлован делается на 30–50 см больше наружного диаметра монтируемого резервуара. Этого вполне хватит, чтобы опустить пластиковое изделие внутрь, и лишней земли копать не придется.
В высоту колодезная конструкция подбирается так, чтобы она не могла больше чем на 20 см возвышаться над землей. Исключение составляет только водосборный вариант с решеткой сверху вместо крышки.
Люки всех остальных видов колодцев дренажной системы должны располагаться на 10–20 см выше уровня дерна. В противном случае в них во время дождя начнет стекаться водные потоки, неся с собой листву и иной мусор.
Если грунтовые воды по весне регулярно поднимаются к поверхности, то бетонное основание под пластиковым колодцем делать необходимо в обязательном порядке. Между собой их связывают капроновым тросом, который точно не сгниет в земле. Якорь из бетона не понадобится только на участках с плотными каменистыми грунтами.
Для вырезки дополнительных отверстий понадобится фреза соответствующего размера. После проделывания дырки в нее вставляется уплотнитель из резины, внутрь которого помещается переходная муфта. Последняя должна зайти в резиновую прокладку плотно без просветов.
Для этого у них должны совпадать размеры. В целях герметизации стыки промазываются силиконовой смазкой, которая облегчает вдавливание муфты и одновременно формирует герметичное соединение.
Монтаж пластиковых колодцев маленького размера можно выполнить в одиночку, а для установки среднего или большого достаточно привлечь одного-двух помощников
Потом к установленному в котлован колодцу подсоединяются перфорированные дренажные трубы и герметичные канализационные трубы, необходимые для отвода собранной дренажом воды.
Для обеспечения свободного движения собранной дренажом воды их укладывают с уклоном. Так под действием собственного веса вода будет самопроизвольно течь в сторону накопителя, коллектора или фильтрующего колодца.
А дальше остается лишь обратно засыпать яму грунтом либо песчано-цементной смесью. Делается это равномерно и послойно, чтобы резко не сдавить корпус из пластика и не разрушить его. Сверху укладывается люк, монтаж завершен.
Распил колодезной шахты под нужную высоту производится обычной ножовкой по центру выступающего сегмента гофры
Навигация
Виды конструкций
Дренирование имеет несколько видов. Если рассматривать поверхностный тип, то можно выделить:
- линейную систему;
- точечную систему.
Дренажное линейное водоотведение предназначено для сбора излишней влаги с поверхности земли и вывода ее за пределы участка. Оно не позволяет разрушаться покрытию дорожек и защищает верхние слои почвы от вымывания. Обустройство дренажной канавы предполагает уклон:
- 0,003 для большинства почв;
- 0,002 для глинистых участков.
Система тщательно проектируется, так как проходит через места, где обычно «стоит» вода. Слив осуществляется в естественные или искусственные водоприемники.
Точечное водоотведение может быть открытого и закрытого типов. Монтаж дренажной системы не требует предварительного планирование и довольно прост, поэтому сделать его можно самостоятельно. Дренирование представляет собой каналы, размещенные в местах наибольшего скопления воды в самых нижних точках территории.
По теме: Как рассчитать уклон дренажной трубы на 1 метр. Инструкция с примерами
При обустройстве по открытому типу каналы имеют следующие характеристики:
- наклон около 30 градусов;
- ширина 1,5 метров;
- глубина 70 сантиметров.
Устройство точечного дренажного канала закрытого типа предполагает закладку в траншеи бетонных или пластмассовых лотков, защищенных решетками. Это препятствует попаданию в траншею мусора и уменьшению его пропускной способности.
Глубинное дренирование подразделяется на несколько видов:
- пристенное;
- кольцевое;
- пластовое;
- систематическое;
- лучевое.

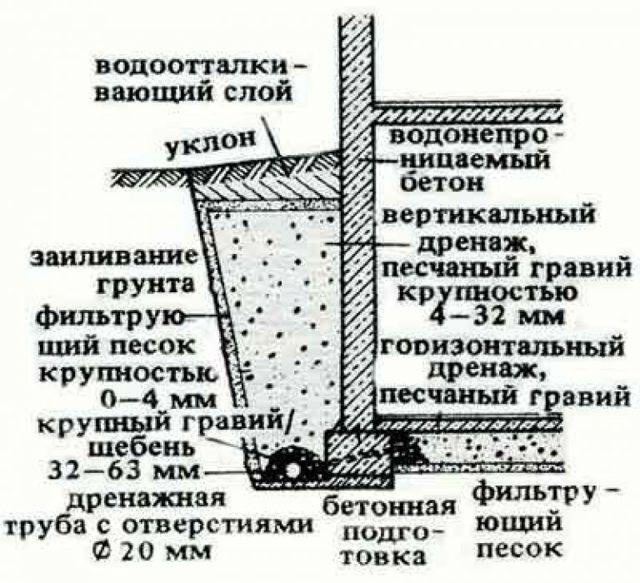

Устройство пристенного дренажа осуществляется с помощью труб, а сама система применяется в основном для защиты подвалов от влаги и в качестве профилактики.
Кольцевой дренаж располагается по периметру дома в некотором отдалении от фундамента. Сеть актуальна в случае количественного превосходства песчаных грунтов и наличия напорных подземных вод. Дренажные работы такого водоотвода могут осуществляться уже по факту окончания строительства дома.
Пластовая система монтируется только параллельно с закладкой фундамента. Она является одной из самых сложных, но при этом и эффективных, так как успешно справляется со всеми видами излишней влаги.
Систематическое дренирование применяется на больших территориях, а лучевое будет идеальным вариантом для зон, плотно засаженных деревьями. Оно не повреждает прикорневую систему и часто используется в городских и частных парках.
Устройство пластикового колодца
Структурно колодезная конструкция из пластика включает в себя:
- конусную горловину;
- круглую в сечении рабочую камеру (шахту);
- лоток для сбора песка и днище.
Вместо герметичного дна может быть устроена дренирующая подушка из гравия, потому что протечка дренажной воды в период ремонта системы не представляет опасности для подстилающих грунтов и окружающей среды.
Сверху вся конструкция закрывается люком или обычной крышкой. Они изготавливаются из пластика, чугуна или полимерпеска. При этом горловина колодезной емкости может отсутствовать, тогда люк укладывается напрямую на шахту.

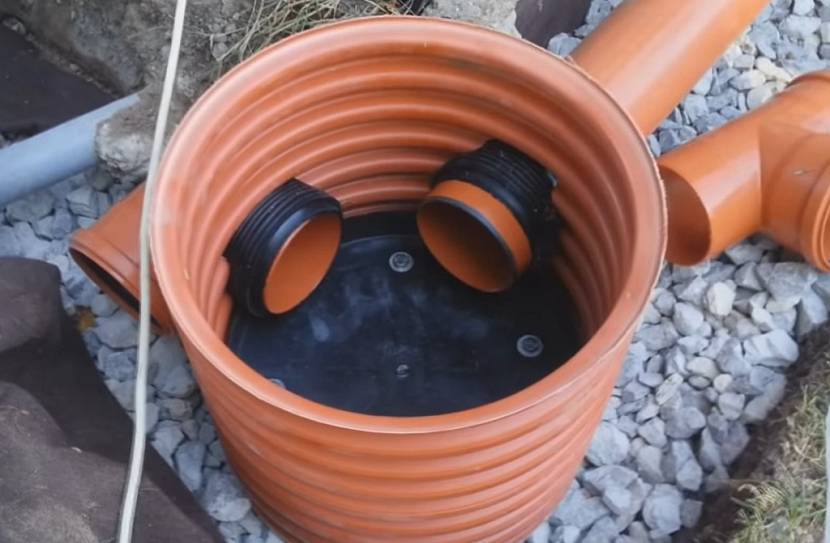

Сборный пластиковый колодец состоит из горловины, шахты различной высоты, лотка и уплотнительных манжет для герметичного подсоединения труб
Шахту делают гофрированной, так у нее повышаются прочностные характеристики. При сжатии грунтом она не разрушится, оставаясь целой и герметичной.
Днище и лоток с патрубками составляют кинетную часть колодца, где устраивается разводка труб. Также в ней оседает весь мусор и ил, попадающий внутрь со стоками. Нередко в комплекте с ними идет специальная форма для заливки опорного основания из бетона (“якоря”).
При монтаже герметичного колодезного сооружения для дренажной системы допустимо не использовать лоток. Вместо него можно установить простое плоское днище. Так конструкция обходится дешевле, однако подобный вариант более подвержен засорению крупным мусором. Придется чаще заглядывать в колодезную шахту с целью осмотра, а при малейшем ее захламлении – немедленно чистить.
Внутри колодца может быть встроена навесная лестница либо сделаны ступеньки в виде вставок в корпус. Подсоединение трубопроводов производится в специальные отверстия, вырезанные на заводе. Также подобную врезку можно выполнить в практически любой точке корпуса.
Самостоятельный монтаж
Для монтажа дренажного колодца можно воспользоваться двумя вариантами, которые отличаются друг от друга стоимостью. Первый вариант более дорогой. Можно купить уже готовый накопитель, оборудованный лотком и отверстиями для дренов. Его необходимо установить в котлован, подсоединить дрены и сделать обсыпку.
Чтобы его осуществить, необходимо приобрести нужный инструмент и материалы, выполнить операции по монтажу.
Из инструментов понадобятся лопата, ножовка, измерительный инструмент, емкости для вывоза грунта и замешивания цемента.
Перечень материалов, необходимый для работ, включает:
- Щебень мелкой фракции.
- Просеянный песок.
- Цемент.
- Гофрированная труба: диаметром 35-45 см – под колодец смотровой пластиковый без спуска человека, диаметром от 1.0 метра и выше – под резервуар, в который будет спускаться человек.
- Резиновые уплотнительные элементы нужного диаметра.
- Крышки для днища и люка.
- Мастика.
Установка дренажного колодца выполняется в соответствии с составленным заранее чертежом, и состоит из следующих операций:
- Трубу для дренажного накопителя необходимо обрезать на нужную высоту. Эта высота должна соответствовать будущей глубине котлована.
- От нижнего края трубы необходимо отступить расстояние, и сделать отверстия по диаметру вставляемых дрен. Высота расположения отверстий зависит от глубины залегания дрен.
- При помощи мастики к основанию трубы необходимо прикрепить дно и убедиться в герметичности соединения.
- Когда бочка готова, необходимо для нее выкопать котлован. Диаметр котлована должен быть больше диаметра трубы на 30-40 см.
- Дно котлована трамбуется и засыпается щебнем на высоту 20-25 см.
- Щебень заливается цементным раствором, высотой 10-15 см.
- После застывания раствора, дно и стенки котлована укрываются геотекстилем.
- На дно котлована устанавливается накопительный или смотровой колодец для дренажа и подключается к дренам. Места входа дренов в шахту герметизируются мастикой.
- При необходимости, в шахту устанавливается откачивающий насос.
- Пространство между резервуаром и стенами котлована заполняется щебнем.
- Устанавливается крышка. Она должна плотно закрывать верхнее отверстие резервуара.
- Верхний слой декорируется дерном.
Из каких материалов делают смотровой дренажный колодец?
Современная промышленность предлагает готовые варианты смотровых колодцев. Они могут быть выполнены из бетона, полимера или композитов. Каждый имеет свои преимущества и недостатки.
Бетонные конструкции стоят относительно недорого, они прочные и надежные. Больше подходят для промышленных масштабов, поскольку устанавливаются с помощью специальной техники.
Композитные и полимерные варианты приобретают все большую популярность. Этому способствует их малый вес и разнообразие размеров, которые подойдут для любой трубопроводной системы, герметичность и простота монтажа.
Кроме того, они имеют довольного длительный срок эксплуатации, который составляет не менее 50 лет. При этом главный их минус — довольно высокая стоимость и недостаточная устойчивость, особенно по сравнению с традиционным бетоном.
Смотровое сооружение к дренажной системе можно сделать и самостоятельно. Самый простой и доступный вариант — соорудить его из кирпича. Однако это потребует довольно много сил, знаний и умений. Главное преимущество кирпичного сооружения — возможность самостоятельной регулировки необходимого диаметра, в зависимости от обстоятельств и проложенных труб.
Как сделать дренажные колодцы своими руками
- Как сделать дренажные колодцы своими руками
- Дренаж участка своими руками
- Как сделать дренажный колодец своими руками и подвести к нему трубы
Дренажные колодцы – надежные помощники в борьбе с повышенной влажностью участка. Их устройство помогает удалять излишки влаги, а глубина грунтовых вод при этом увеличивается. При повышенной влажности грунта участок нередко заболачивается, на нем постоянно накапливается влага. Если пренебречь устройством дренажной системы, под воздействием излишней влажности фундамент через какое-то время начинает проседать, в зимнее время года грунт промерзает, деформируется.
Какими могут быть дренажные колодцы
Колодцы могут быть поглотительными, накопительными или смотровыми. Последняя разновидность имеет определенное предназначение – его устраивают не для того, чтобы в нем скапливалась вода, а для того, чтобы систему можно было осматривать и очищать. Их могут устанавливать на поворотах систем или в таких местах, где сходятся сразу несколько ответвлений – там больше вероятности засорения труб. Для такого колодца размер выбирается в зависимости от того, будет ли туда опускаться человек для осуществления чистки.
Колодцы поглотительные, то есть фильтрующие, устанавливают с целью осушения грунта. По глубине они выполняются в пределах двух метров. На дно колодца устраивают фильтр из гравия, щебенки, битого кирпича или других похожих материалов. Если нет возможности устроить такой колодец, делают накопительный, то есть водоприемник. Чтобы его установить, надо выбрать на участке самую низшую точку – так воде удобнее будет стекать. Для откачивания воды устанавливают электрический насос.
В качестве материала для колодца можно применять пластиковые или бетонные кольца. Больший срок службы у изделий из бетона, но из-за массивности их применение будет более сложным. В зависимости от назначения колодца размеры его могут быть разными, и перед покупкой труб надо сперва определиться с тем, какой именно вам нужен диаметр.
Как сделать дренажный колодец
Для создания дренажного колодца вдобавок к основной трубе вам понадобятся резиновые уплотнители, пластиковый люк, днище. Данные элементы иногда приобретают у разных распространителей – это позволяет немного сэкономить.
Сделайте в теле колодца отверстия для труб, установите резиновые манжеты. Укрепите дно, стыки надо загерметизировать с использованием трубной мастики на основе битума. Надо сделать также дренажную канаву – дно ее засыпьте смесью щебня и песка, хорошо утрамбуйте. Все заливается раствором цемента, сверху укладываем геоткстиль. Теперь можно опустить в канаву трубу из пластика, подключить дополнительные каналы в нужном количестве. Снаружи колодец можно засыпать гравием или мелким щебнем. В заключение установите люк.
Такую работу несложно выполнить самостоятельно, без привлечения помощников. Колодцы понадобится чистить время от времени – для того, чтобы не допускать засорения дренажной системы. Особенного ухода сооружение не потребует – если все правильно сделано, конструкция может прослужить многие годы.
